Bosch Concrete Grinder Sander Grinder Replacement Parts For Model GBR15CA (3601G76001)

We Sell Only Genuine Bosch Parts

Popular Parts for GBR15CA

Search Within Model

Browse all Parts Search by Area

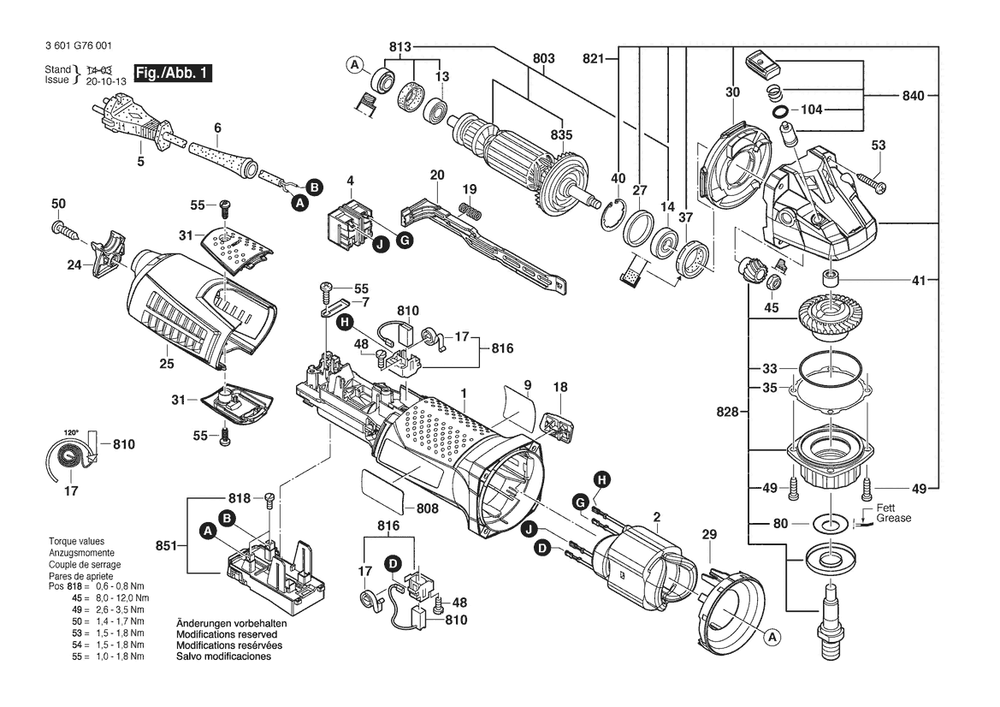

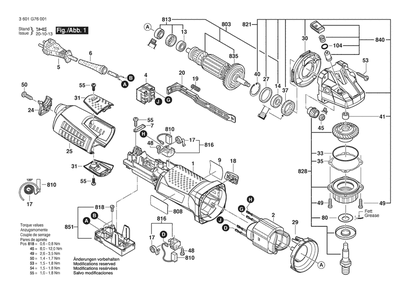

Section 1 Diagram and Parts List for 3601G76001 Bosch Sander Grinder
Section 1
Section 2 Diagram and Parts List for 3601G76001 Bosch Sander Grinder
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 3601G76001 Bosch Sander Grinder
  • 1
    MOTOR HOUSING – Part Number: 1605108283
    MOTOR HOUSING
    Part Number: 1605108283
      In Stock
    $24.55
  • 2
    Field – Part Number: 1607000F0B
    Field
    Part Number: 1607000F0B
      No Longer Available
  • 4
    SWITCH – Part Number: 1607200256
    SWITCH
    Part Number: 1607200256
      On Order
    $11.50
  • 5
    Power Supply Cord Eu 4,15m 2x1,0mm H07rn-F – Part Number: 3604460185
    Power Supply Cord Eu 4,15m 2x1,0mm H07rn-F
    Part Number: 3604460185
      No Longer Available
  • 6
    Grommet – Part Number: 1600703044
    Grommet
    Part Number: 1600703044
      No Longer Available
  • 7
    FASTENING CLAMP – Part Number: 1601302017
    FASTENING CLAMP
    Part Number: 1601302017
      In Stock
    $6.16
  • 9
    Manufacturer's Nameplate – Part Number: 3601110606
    Manufacturer's Nameplate
    Part Number: 3601110606
      No Longer Available
  • 13
    BALL BEARING – Part Number: 1610905025
    BALL BEARING
    Part Number: 1610905025
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $12.97
  • 14
    BALL BEARING – Part Number: 1600905032
    BALL BEARING
    Part Number: 1600905032
      In Stock
    $11.29
  • 17
    SPIRAL SPRING – Part Number: 1604652021
    SPIRAL SPRING
    Part Number: 1604652021
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 18
    SWITCH BUTTON – Part Number: 1602026091
    SWITCH BUTTON
    Part Number: 1602026091
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.55
  • 19
    COMPRESSION SPRING – Part Number: 1604611031
    COMPRESSION SPRING
    Part Number: 1604611031
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 20
    ADJUSTING SLIDE – Part Number: 1602319026
    ADJUSTING SLIDE
    Part Number: 1602319026
      In Stock
    $6.16
  • 24
    COVER – Part Number: 1605500274
    COVER
    Part Number: 1605500274
      Special Order
    $6.16
  • 25
    HOUSING COVER – Part Number: 1605500276
    HOUSING COVER
    Part Number: 1605500276
      In Stock
    $17.20
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 29
    AIR-DEFLECTOR RING – Part Number: 1600591047
    AIR-DEFLECTOR RING
    Part Number: 1600591047
      Special Order
    $6.16
  • 30
    AIR DISTRIBUTOR – Part Number: 1600591048
    AIR DISTRIBUTOR
    Part Number: 1600591048
      Special Order
    $6.16
  • 31
    BRUSH COVER – Part Number: 1605500277
    BRUSH COVER
    Part Number: 1605500277
      In Stock
    $6.16
  • 33
    O-RING – Part Number: 3600210124
    O-RING
    Part Number: 3600210124
      In Stock
    $6.16
  • 35
    SHIM – Part Number: 1600136015
    SHIM
    Part Number: 1600136015
      Special Order
    $6.16
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 35
    SHIM 0,15 MM THICK – Part Number: 1600136020
    SHIM 0,15 MM THICK
    Part Number: 1600136020
      Special Order
    $6.16
  • 35
    SHIM – Part Number: 1600136013
    SHIM
    Part Number: 1600136013
      Special Order
    $6.16
  • 37
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1600290016
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1600290016
      In Stock
    $7.36
  • 40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $6.16
  • 41
    NEEDLE BUSHING – Part Number: 1600910018
    NEEDLE BUSHING
    Part Number: 1600910018
      In Stock
    $6.16
  • 45
    HEXAGON NUT – Part Number: 1603300016
    HEXAGON NUT
    Part Number: 1603300016
      In Stock
    $6.16
  • 48
    LENS HEAD SCREW 3X10 ST – Part Number: 1613435034
    LENS HEAD SCREW 3X10 ST
    Part Number: 1613435034
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 49
    SCREW – Part Number: 3603435055
    SCREW
    Part Number: 3603435055
      Special Order
    Minimum Quantity of 2 required
    $7.36
  • 50
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 53
    TORX OVAL-HEAD SCREW – Part Number: 1603435078
    TORX OVAL-HEAD SCREW
    Part Number: 1603435078
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 55
    SCREW – Part Number: 2603490021
    SCREW
    Part Number: 2603490021
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 80
    COVER DISC – Part Number: 1619P09390
    COVER DISC
    Part Number: 1619P09390
      In Stock
    $6.16
  • 104
    O-RING – Part Number: 1600210044
    O-RING
    Part Number: 1600210044
      Special Order
    $6.16
  • 803
    Armature With Fan 230v – Part Number: 3607031750
    Armature With Fan 230v
    Part Number: 3607031750
      No Longer Available
  • 808
    Nameplate – Part Number: 160111AD2E
    Nameplate
    Part Number: 160111AD2E
      No Longer Available
  • 810
    BRUSH SET – Part Number: 1607000V37
    BRUSH SET
    Part Number: 1607000V37
      In Stock
    $21.96
  • 813
    BALL BEARING – Part Number: 3607031751
    BALL BEARING
    Part Number: 3607031751
      Special Order
    $35.06
  • 816
    BRUSH HOLDER – Part Number: 1607000V43
    BRUSH HOLDER
    Part Number: 1607000V43
      In Stock
    $7.36
  • 818
    PAN HEAD SCREW – Part Number: 1607000V42
    PAN HEAD SCREW
    Part Number: 1607000V42
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 821
    GEAR HOUSING – Part Number: 3607031752
    GEAR HOUSING
    Part Number: 3607031752
      Special Order
    $111.47
  • 828
    Bearing Flange – Part Number: 1607000D9F
    Bearing Flange
    Part Number: 1607000D9F
      No Longer Available
  • 835
    FAN – Part Number: 1606610132
    FAN
    Part Number: 1606610132
      Special Order
    $6.16
  • 840
    PUSH-BUTTON – Part Number: 1607000V41
    PUSH-BUTTON
    Part Number: 1607000V41
      In Stock
    $7.36
  • 851
    Speed Governor – Part Number: 16072335JJ
    Speed Governor
    Part Number: 16072335JJ
      No Longer Available
Section 2
Section 2 Diagram and Parts List for 3601G76001 Bosch Sander Grinder
  • 4
    SWITCH – Part Number: 1607200256
    SWITCH
    Part Number: 1607200256
      On Order
    $11.50
  • 49
    SCREW – Part Number: 3603435055
    SCREW
    Part Number: 3603435055
      Special Order
    Minimum Quantity of 2 required
    $7.36
  • 202
    FLANGE – Part Number: 2605703014
    FLANGE
    Part Number: 2605703014
      In Stock
    $17.20
  • 202/2
    O-RING – Part Number: 1600210055
    O-RING
    Part Number: 1600210055
      Special Order
    $6.16
  • 203
    FLANGE – Part Number: 1603345043
    FLANGE
    Part Number: 1603345043
      In Stock
    $24.55
  • 205
    REFERENCE PLATE – Part Number: 3601119236
    REFERENCE PLATE
    Part Number: 3601119236
      Special Order
    $21.96
  • 206
    HANDLE – Part Number: 3602025029
    HANDLE
    Part Number: 3602025029
      Special Order
    $61.08
  • 207
    SCREW – Part Number: 1619P07611
    SCREW
    Part Number: 1619P07611
      In Stock
    Minimum Quantity of 2 required
    $8.50
  • 208
    PLAIN WASHER – Part Number: 2916011017
    PLAIN WASHER
    Part Number: 2916011017
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 210
    SUCTION HOOD – Part Number: 3605510063
    SUCTION HOOD
    Part Number: 3605510063
      In Stock
    $80.74
  • 211
    SWIVEL ELEMENT – Part Number: 3605500219
    SWIVEL ELEMENT
    Part Number: 3605500219
      In Stock
    $24.55
  • 212
    KNOB – Part Number: 3602305019
    KNOB
    Part Number: 3602305019
      On Order
    $8.50
  • 213
    SPRING – Part Number: 3604611042
    SPRING
    Part Number: 3604611042
      On Order
    Minimum Quantity of 2 required
    $8.50
  • 214
    METAL RING – Part Number: 3600190040
    METAL RING
    Part Number: 3600190040
      Special Order
    $29.71
  • 650
    Pin-Type Face-Wrench – Part Number: 3607950016
    Pin-Type Face-Wrench
    Part Number: 3607950016
      No Longer Available
  • 829
    STRIP BRUSH – Part Number: 3607031875
    STRIP BRUSH
    Part Number: 3607031875
      In Stock
    $62.59
  • 835
    FAN – Part Number: 1606610132
    FAN
    Part Number: 1606610132
      Special Order
    $6.16
  • 851
    Speed Governor – Part Number: 16072335JJ
    Speed Governor
    Part Number: 16072335JJ
      No Longer Available
  • 866
    HANDLE – Part Number: 3607031755
    HANDLE
    Part Number: 3607031755
      In Stock
    $86.44
  • 896
    Fast Locking Flange – Part Number: 1600A016PP
    Fast Locking Flange
    Part Number: 1600A016PP
      No Longer Available
