Black and Decker Parts

Black and Decker Router Replacement Parts For Model 7615-04 (Type 2)

We Sell Only Genuine Black and Decker Parts

Popular Parts for 7615-04

Search Within Model

Questions & Answers for Black and Decker 7615-04
Browse all Parts Search by Area

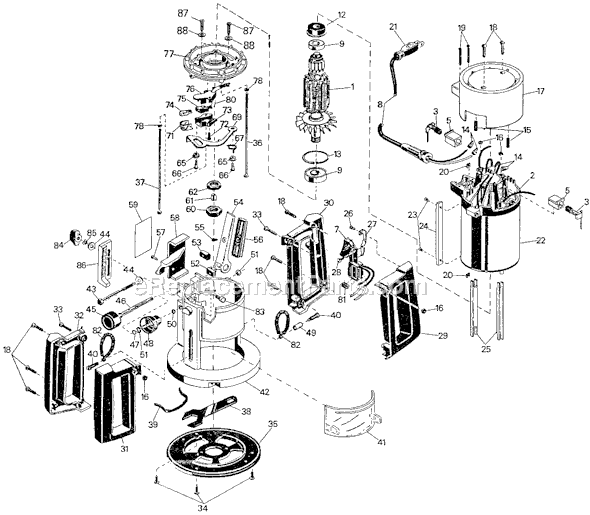

Page A Diagram and Parts List for Type 2 Black and Decker
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 2 Black and Decker
  • 1
    Armature and Fan – Part Number: 140920-31
    Armature and Fan
    Part Number: 140920-31
      No Longer Available
  • 7
    Switch,Trigger – Part Number: 380782-00
    Switch,Trigger
    Part Number: 380782-00
      No Longer Available
  • 8
    Cord/6FT./18-2 – Part Number: 90678-98
    Cord/6FT./18-2
    Part Number: 90678-98
      No Longer Available
  • 9
    Ball Bearing (6001Z) – Part Number: 330003-09
    Ball Bearing (6001Z)
    Part Number: 330003-09
      No Longer Available
  • 12
    Sleeve – Part Number: 137382-00
    Sleeve
    Part Number: 137382-00
      No Longer Available
  • 13
    Ring – Part Number: 46933-00
    Ring
    Part Number: 46933-00
      No Longer Available
  • 14
    Connector – Part Number: 32114-00
    Connector
    Part Number: 32114-00
      Special Order
    $5.16
  • 15
    Plug – Part Number: 87205-00
    Plug
    Part Number: 87205-00
      Special Order
    $4.13
  • 18
    Screw – Part Number: 330019-14
    Screw
    Part Number: 330019-14
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 21
    Plug 120V 2Wire – Part Number: 234900-02
    Plug 120V 2Wire
    Part Number: 234900-02
      No Longer Available
  • 26
    Screw,Plastic – Part Number: 330013-02
    Screw,Plastic
    Part Number: 330013-02
      No Longer Available
  • 28
    Screw – Part Number: 67148-00
    Screw
    Part Number: 67148-00
      No Longer Available
  • 34
    Screw, Taptite – Part Number: 137438-00
    Screw, Taptite
    Part Number: 137438-00
      No Longer Available
  • 38
    Wrench – Part Number: 140955-00
    Wrench
    Part Number: 140955-00
      No Longer Available
  • 44
    Washer – Part Number: 5130830-00
    Washer
    Part Number: 5130830-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 47
    Ring – Part Number: 050050-00
    Ring
    Part Number: 050050-00
      Special Order
    Minimum Quantity of 2 required
    $5.16
  • 50
    Ring – Part Number: 50047-00
    Ring
    Part Number: 50047-00
      No Longer Available
  • 51
    Ring – Part Number: 06325-01
    Ring
    Part Number: 06325-01
      No Longer Available
  • 59
    NAMEPLATE-SHEET – Part Number: 233304-00
    NAMEPLATE-SHEET
    Part Number: 233304-00
      Special Order
    $21.93
  • 60
    Collet Nut – Part Number: 90593214P
    Collet Nut
    Part Number: 90593214P
      No Longer Available
  • 61
    Collet – Part Number: 90593213P
    Collet
    Part Number: 90593213P
      No Longer Available
  • 66
    Screw – Part Number: 87181-00
    Screw
    Part Number: 87181-00
      No Longer Available
  • 74
    Bulb – Part Number: 144407-00
    Bulb
    Part Number: 144407-00
      No Longer Available
  • 77
    Spider – Part Number: 790898-00
    Spider
    Part Number: 790898-00
      No Longer Available
  • 77
    Spider – Part Number: 157375-00
    Spider
    Part Number: 157375-00
      No Longer Available
  • 78
    Washer – Part Number: 000418-00
    Washer
    Part Number: 000418-00
      Special Order
    $4.13
  • 81
    Seal – Part Number: 132503-00
    Seal
    Part Number: 132503-00
      No Longer Available
  • 85
    WASHER – Part Number: 895112
    WASHER
    Part Number: 895112
      Special Order
    $4.13
  • 87
    Ring – Part Number: 46933-00
    Ring
    Part Number: 46933-00
      No Longer Available
  • 88
    Washer,Plain – Part Number: 142942-00
    Washer,Plain
    Part Number: 142942-00
      No Longer Available
