Whirlpool Refrigerator Replacement Parts For Model WRSC5536RW00

We Sell Only Genuine Whirlpool Parts

Find Whirlpool WRSC5536RW00 Parts By Symptom

Light not working

19%

Fridge too warm

16%

Will Not Start

12%

Fridge and Freezer are too warm

9%

Ice maker not making ice

9%

Freezer section too warm

9%

Ice maker won’t dispense ice

6%

Noisy

5%

Door won’t open or close

5%

Clicking sound

4%

Too warm

3%

Leaking

1%

Fridge runs too long

1%

Not dispensing water

0%

Fridge too cold

0%

Frost buildup

0%

Won’t start

0%

Freezer not defrosting

0%

Popular Parts for WRSC5536RW00

Search Within Model

Questions & Answers for Whirlpool WRSC5536RW00
Browse all Parts Search by Area
Air Flow Parts Diagram and Parts List for  Whirlpool Refrigerator
Air Flow Parts
Cabinet Parts Diagram and Parts List for  Whirlpool Refrigerator
Cabinet Parts
Dispenser Parts Diagram and Parts List for  Whirlpool Refrigerator
Dispenser Parts
Freezer Door Parts Diagram and Parts List for  Whirlpool Refrigerator
Freezer Door Parts
Freezer Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
Freezer Liner Parts
Motor And Ice Container Parts Diagram and Parts List for  Whirlpool Refrigerator
Motor And Ice Container Parts
Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Refrigerator
Optional Parts (Not Included)

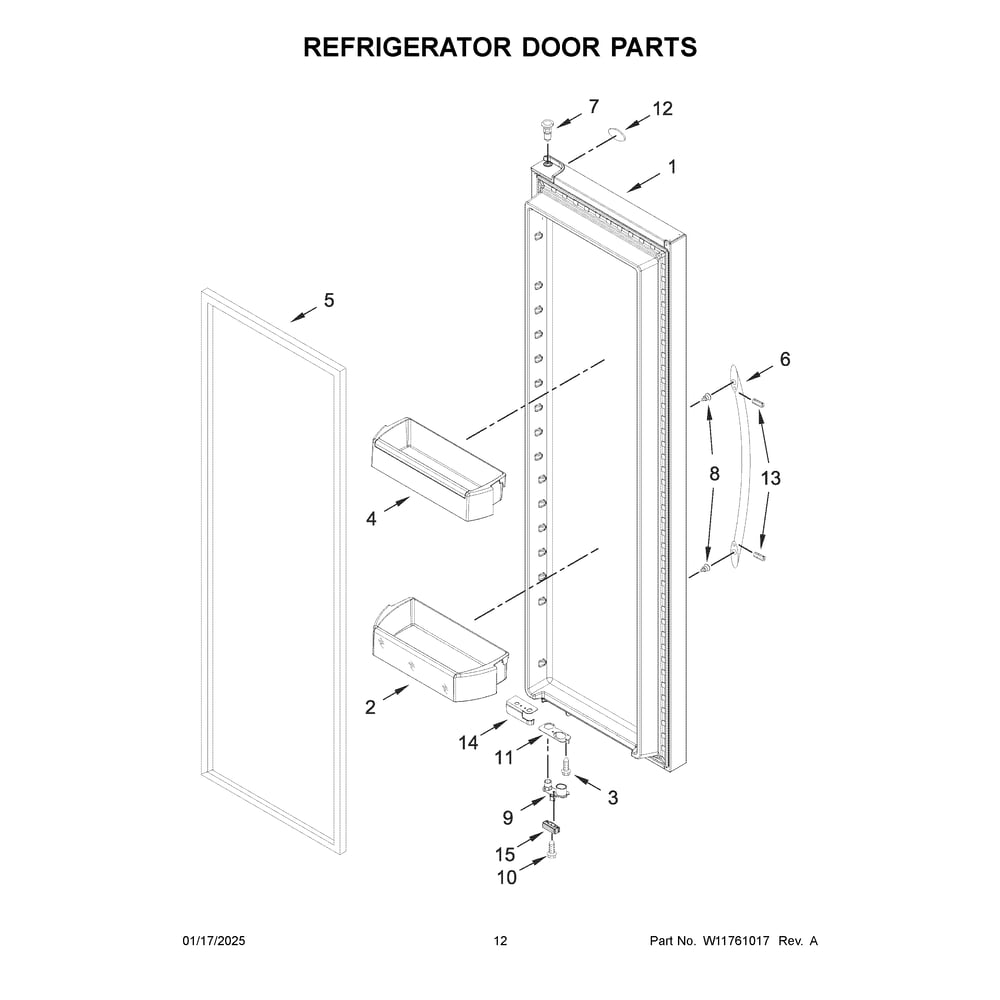

Refrigerator Door Parts Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Door Parts

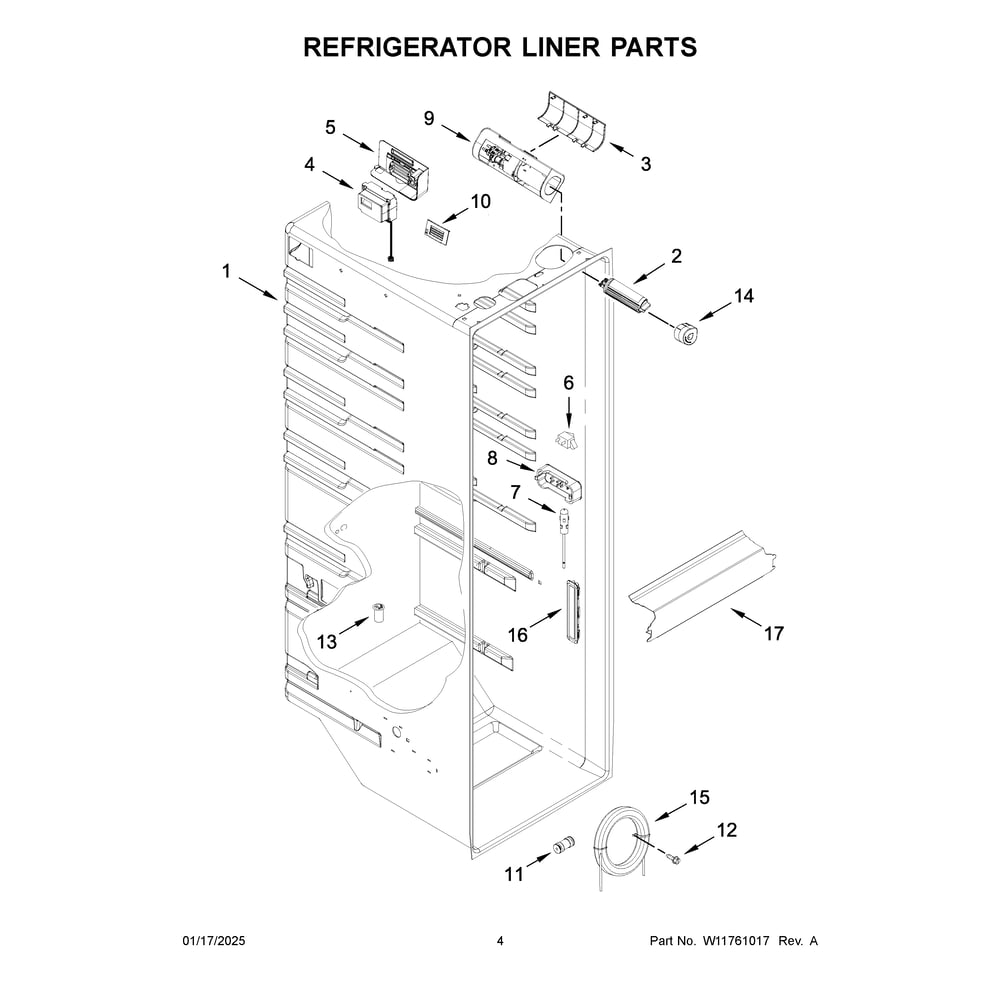

Refrigerator Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Liner Parts

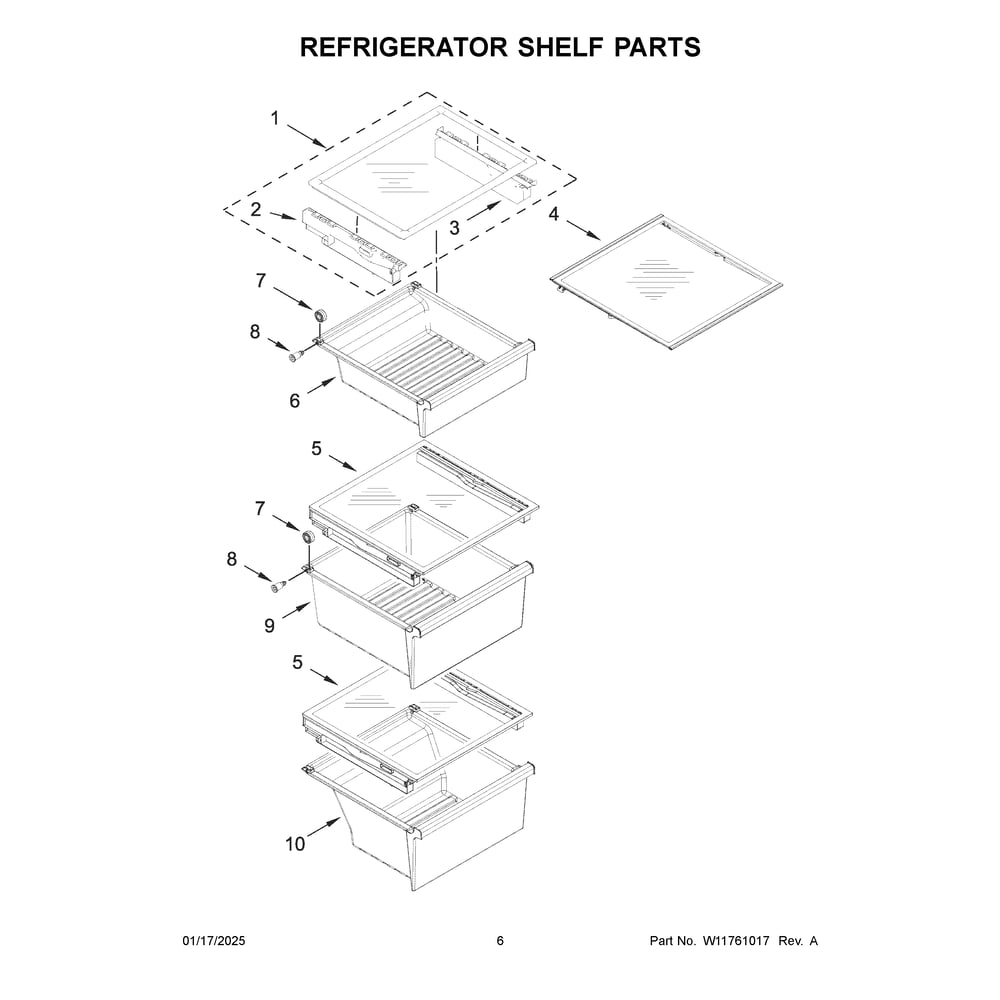

Refrigerator Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Shelf Parts

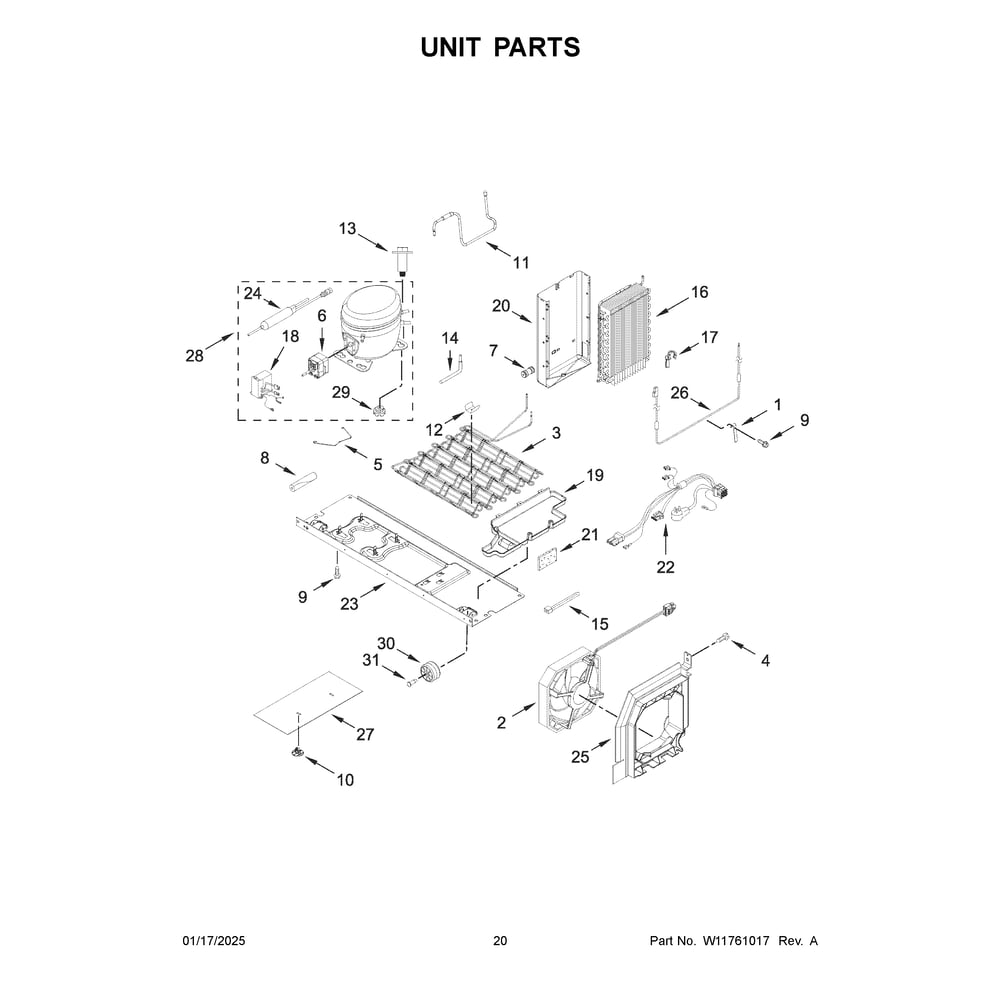

Unit Parts Diagram and Parts List for  Whirlpool Refrigerator
Unit Parts
Previous Showing All Parts Next

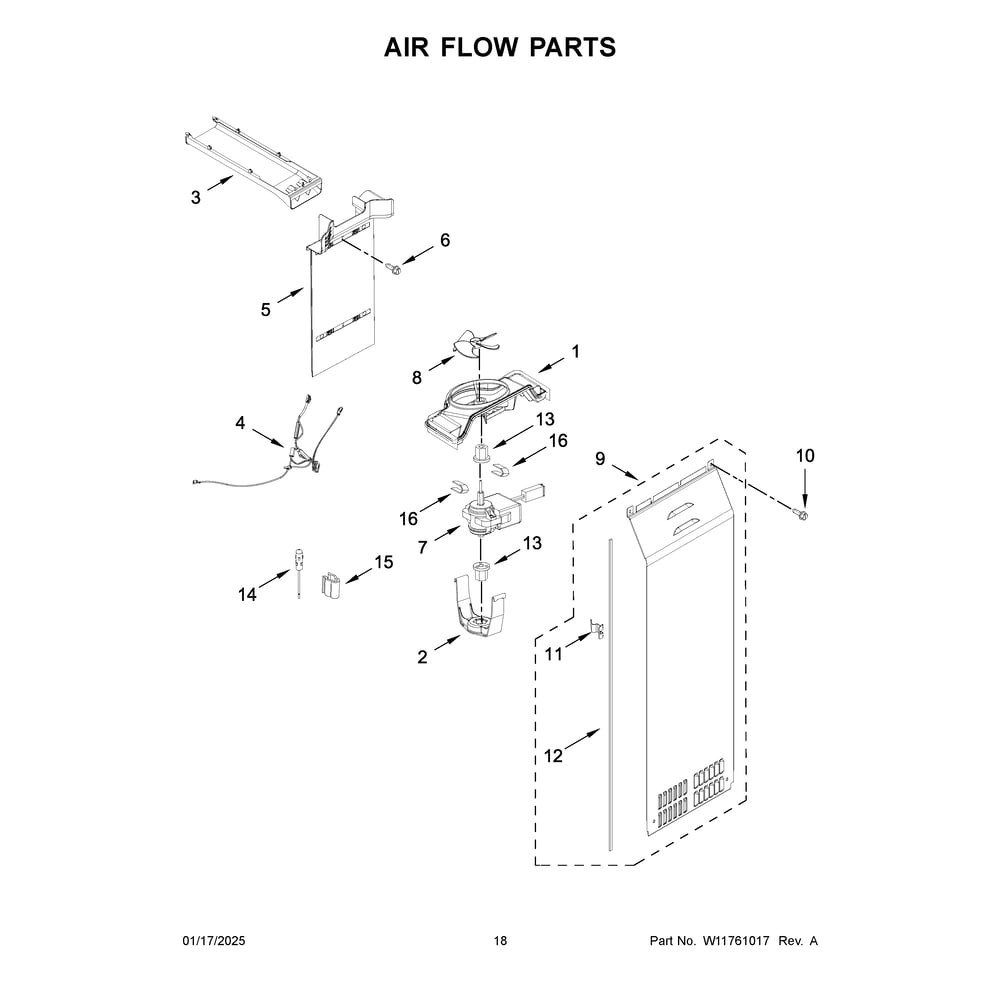

Air Flow Parts
Air Flow Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    FAN-SCROLL – Part Number: W10251462
    FAN-SCROLL
    Part Number: W10251462
      In Stock
    $26.87
  • 2
    Evaporator Fan Blade – Part Number: WP2169142
    Evaporator Fan Blade
    Part Number: WP2169142
      In Stock
    $27.76
  • 3
    DUCT-AIR – Part Number: W10260380
    DUCT-AIR
    Part Number: W10260380
      No Longer Available
  • 4
    HARNS-WIRE – Part Number: W11758890
    HARNS-WIRE
    Part Number: W11758890
      On Order
    $45.27
  • 5
    DUCT-AIR – Part Number: W11760008
    DUCT-AIR
    Part Number: W11760008
      Special Order
    $59.11
  • 6
    Refrigerator Screw – Part Number: WP489478
    Refrigerator Screw
    Part Number: WP489478
      In Stock
    Minimum Quantity of 2 required
    $7.30
  • 7
    Motor Evaporator – Part Number: W11396715
    Motor Evaporator
    Part Number: W11396715
      In Stock
    $88.19
  • 9
    COVER, EVAPORATOR (INCLUDES No – Part Number: WPW10388268
    COVER, EVAPORATOR (INCLUDES No
    Part Number: WPW10388268
      In Stock
    $111.95
  • 10
    Screw – Part Number: WP693995
    Screw
    Part Number: WP693995
      In Stock
    $7.30
  • 11
    CLIP – Part Number: W11232019
    CLIP
    Part Number: W11232019
      In Stock
    $10.45
  • 12
    GASKET – Part Number: W10240370
    GASKET
    Part Number: W10240370
      Special Order
    $28.79
  • 14
    Refrigerator Temperature Sensor – Part Number: WPW10384183
    Refrigerator Temperature Sensor
    Part Number: WPW10384183
      In Stock
    $60.13
  • 15
    CLIP – Part Number: W11546684
    CLIP
    Part Number: W11546684
      In Stock
    $10.45
  • 16
    FOAM-INSRT – Part Number: W11205489
    FOAM-INSRT
    Part Number: W11205489
      Special Order
    $22.00

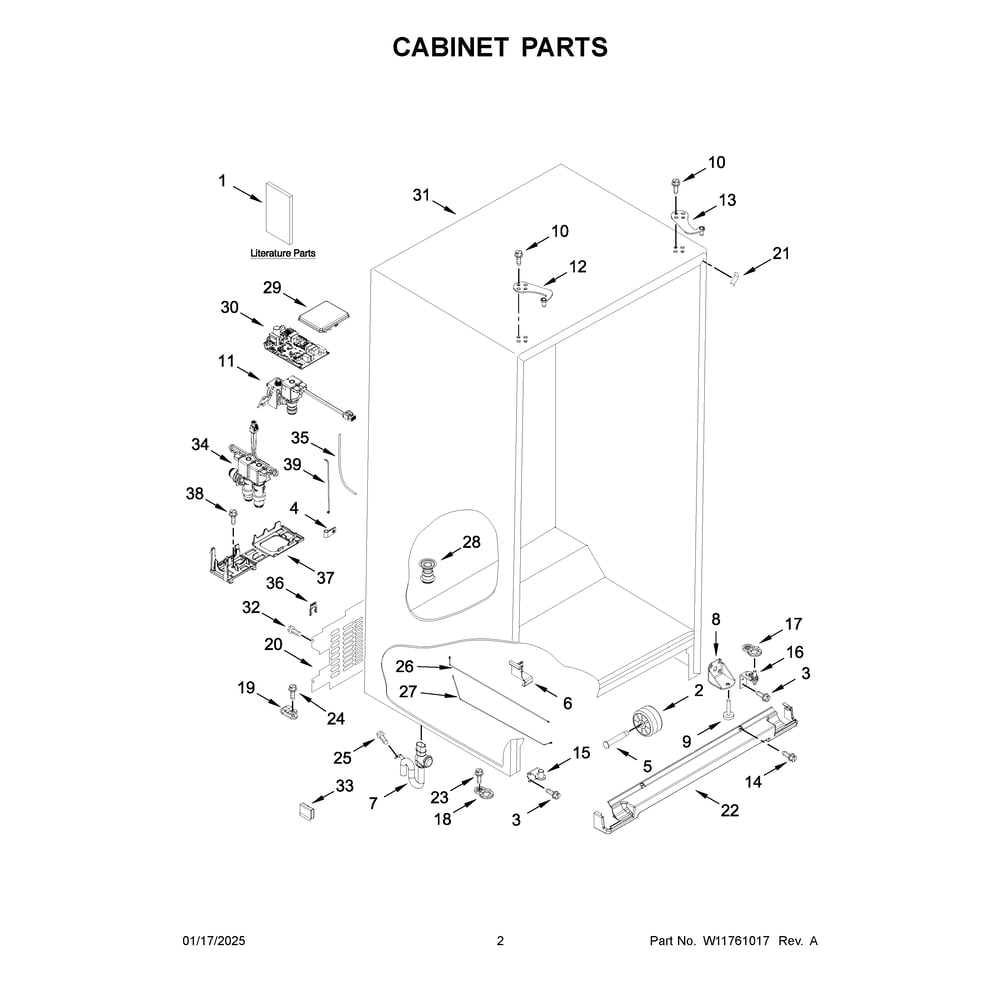

Cabinet Parts
Cabinet Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    Owners Manual – Part Number: W11727207
    Owners Manual
    Part Number: W11727207
      No Longer Available
  • 1A
    Energy Guide – Part Number: W11726536
    Energy Guide
    Part Number: W11726536
      No Longer Available
  • 2
    Cab Roller – Part Number: WPW10475495
    Cab Roller
    Part Number: WPW10475495
      In Stock
    $25.15
  • 3
    Screw – Part Number: WPW10297485
    Screw
    Part Number: WPW10297485
      In Stock
    $7.30
  • 5
    Axle Roll – Part Number: 67006434
    Axle Roll
    Part Number: 67006434
      In Stock
    $9.40
  • 6
    BRACKET – Part Number: W10499011
    BRACKET
    Part Number: W10499011
      Special Order
    $43.21
  • 7
    EXTENSION – Part Number: W11293072
    EXTENSION
    Part Number: W11293072
      On Order
    $26.20
  • 8
    BRACKET – Part Number: W11266052
    BRACKET
    Part Number: W11266052
      Special Order
    $43.21
  • 9
    Foot Brake – Part Number: WPW10141622
    Foot Brake
    Part Number: WPW10141622
      In Stock
    $9.40
  • 10
    SCREW – Part Number: W11579735
    SCREW
    Part Number: W11579735
      In Stock
    $20.95
  • 11
    VALVE-INLT – Part Number: W11758895
    VALVE-INLT
    Part Number: W11758895
      In Stock
    $68.29
  • 12
    HINGE-DOOR – Part Number: W10901051
    HINGE-DOOR
    Part Number: W10901051
      In Stock
    $45.27
  • 13
    HINGE-DOOR – Part Number: W11573587
    HINGE-DOOR
    Part Number: W11573587
      In Stock
    $18.85
  • 14
    Screw – Part Number: WPW10142283
    Screw
    Part Number: WPW10142283
      Special Order
    $11.50
  • 15
    HINGE-DOOR – Part Number: W11293373
    HINGE-DOOR
    Part Number: W11293373
      Special Order
    $44.24
  • 16
    Door Hinge – Part Number: W11320488
    Door Hinge
    Part Number: W11320488
      In Stock
    $44.24
  • 17
    Door Cam – Part Number: W11311685
    Door Cam
    Part Number: W11311685
      In Stock
    $11.50
  • 18
    Door Cam - White – Part Number: W10876198
    Door Cam - White
    Part Number: W10876198
      In Stock
    $12.55
  • 20
    COVER-UNIT – Part Number: W11758892
    COVER-UNIT
    Part Number: W11758892
      In Stock
    $76.19
  • 21
    COVER- COR – Part Number: 12587703W
    COVER- COR
    Part Number: 12587703W
      Special Order
    $23.05
  • 22
    Kickplate Grille - White – Part Number: WPW10713160
    Kickplate Grille - White
    Part Number: WPW10713160
      Special Order
    $67.27
  • 23
    Screw – Part Number: WP489483
    Screw
    Part Number: WP489483
      In Stock
    $11.50
  • 24
    Screw – Part Number: WPW10141645
    Screw
    Part Number: WPW10141645
      In Stock
    $9.40
  • 25
    Refrigerator Screw – Part Number: WP489464
    Refrigerator Screw
    Part Number: WP489464
      In Stock
    $9.40
  • 26
    TUBE-WATER – Part Number: W11759314
    TUBE-WATER
    Part Number: W11759314
      Special Order
    $54.01
  • 27
    TUBE-WATER – Part Number: W11759315
    TUBE-WATER
    Part Number: W11759315
      Special Order
    $54.01
  • 28
    FITTING – Part Number: W10370680
    FITTING
    Part Number: W10370680
      Special Order
    $26.73
  • 29
    COVER – Part Number: W11226688
    COVER
    Part Number: W11226688
      Special Order
    $51.97
  • 30
    CNTRL-ELEC – Part Number: W11760044
    CNTRL-ELEC
    Part Number: W11760044
      Special Order
    $153.30
  • 31
    (not a service part) – Part Number: CABINET
    (not a service part)
    Part Number: CABINET
      No Longer Available
  • 33
    CLIP – Part Number: W11545866
    CLIP
    Part Number: W11545866
      Special Order
    $10.45
  • 34
    VALVE-INLT – Part Number: W11758894
    VALVE-INLT
    Part Number: W11758894
      In Stock
    $68.29
  • 35
    Water Tube – Part Number: WPW10238092
    Water Tube
    Part Number: WPW10238092
      In Stock
    $76.95
  • 37
    BRACKET – Part Number: W11759313
    BRACKET
    Part Number: W11759313
      Special Order
    $20.95
  • 38
    Screw – Part Number: WPW10141625
    Screw
    Part Number: WPW10141625
      Special Order
    $20.95
  • 39
    TUBE-WATER – Part Number: W11533098
    TUBE-WATER
    Part Number: W11533098
      Special Order
    $48.36

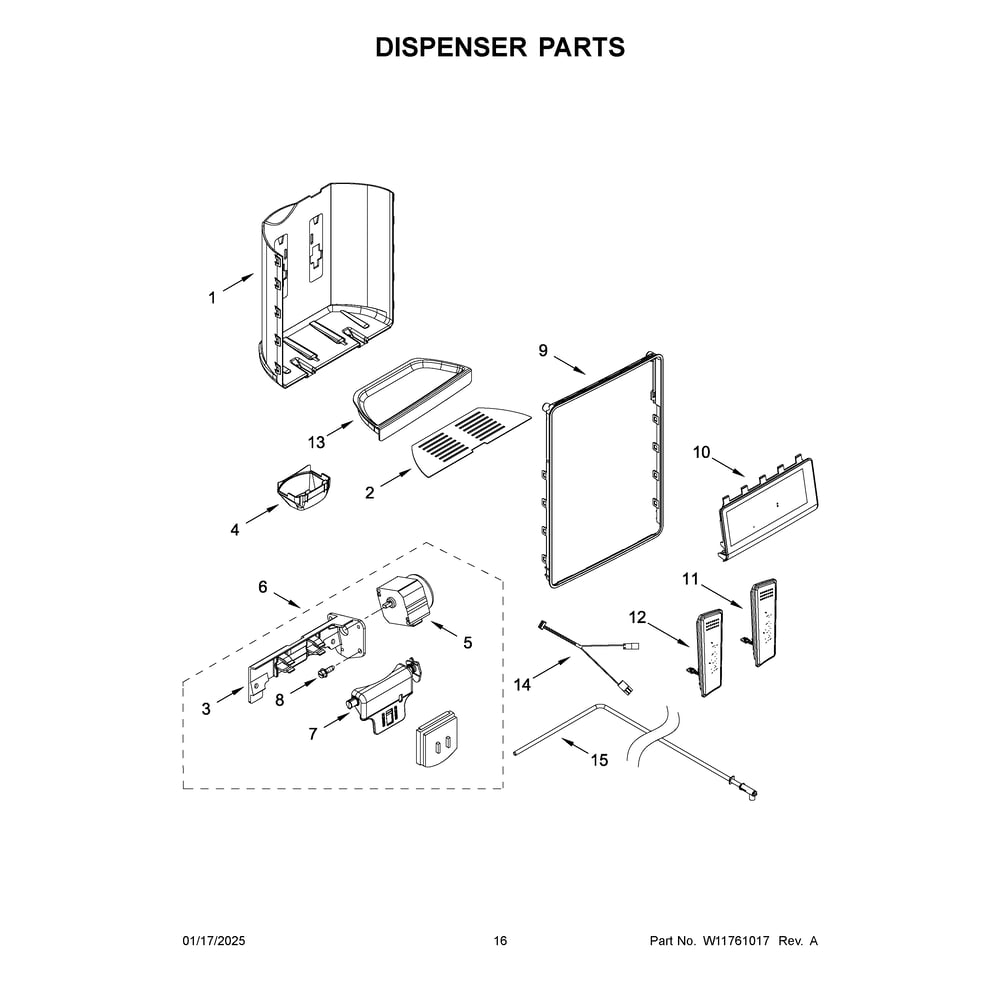

Dispenser Parts
Dispenser Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    SEPARATOR – Part Number: W10254254
    SEPARATOR
    Part Number: W10254254
      Special Order
    $70.33
  • 2
    Grille – Part Number: WPW10276209
    Grille
    Part Number: WPW10276209
      In Stock
    $62.17
  • 3
    BRACKET – Part Number: W10174827
    BRACKET
    Part Number: W10174827
      In Stock
    $45.27
  • 4
    Ice Guide – Part Number: WPW10435760
    Ice Guide
    Part Number: WPW10435760
      In Stock
    $18.85
  • 5
    Motor – Part Number: WPW10205978
    Motor
    Part Number: WPW10205978
      In Stock
    $48.36
  • 6
    DOOR-ICE – Part Number: W11098702
    DOOR-ICE
    Part Number: W11098702
      In Stock
    $75.43
  • 7
    Support – Part Number: WPW10346124
    Support
    Part Number: WPW10346124
      Special Order
    $32.91
  • 8
    Console Screw – Part Number: WP4449745
    Console Screw
    Part Number: WP4449745
      Special Order
    $7.30
  • 9
    TRIM-DISPR – Part Number: W10276265
    TRIM-DISPR
    Part Number: W10276265
      Special Order
    $54.01
  • 10
    CNTRL-ELEC – Part Number: W11759999
    CNTRL-ELEC
    Part Number: W11759999
      In Stock
    $204.95
  • 11
    PAD – Part Number: W11761549
    PAD
    Part Number: W11761549
      Special Order
    $46.30
  • 12
    PAD – Part Number: W11761550
    PAD
    Part Number: W11761550
      Special Order
    $46.30
  • 13
    Refrigerator Dispenser Drip Tray – Part Number: W10254258
    Refrigerator Dispenser Drip Tray
    Part Number: W10254258
      Special Order
    $61.15
  • 14
    WIRE-JUMPR – Part Number: W11759370
    WIRE-JUMPR
    Part Number: W11759370
      Special Order
    $16.75
  • 15
    TUBE-WATER – Part Number: W11567542
    TUBE-WATER
    Part Number: W11567542
      Special Order
    $48.36

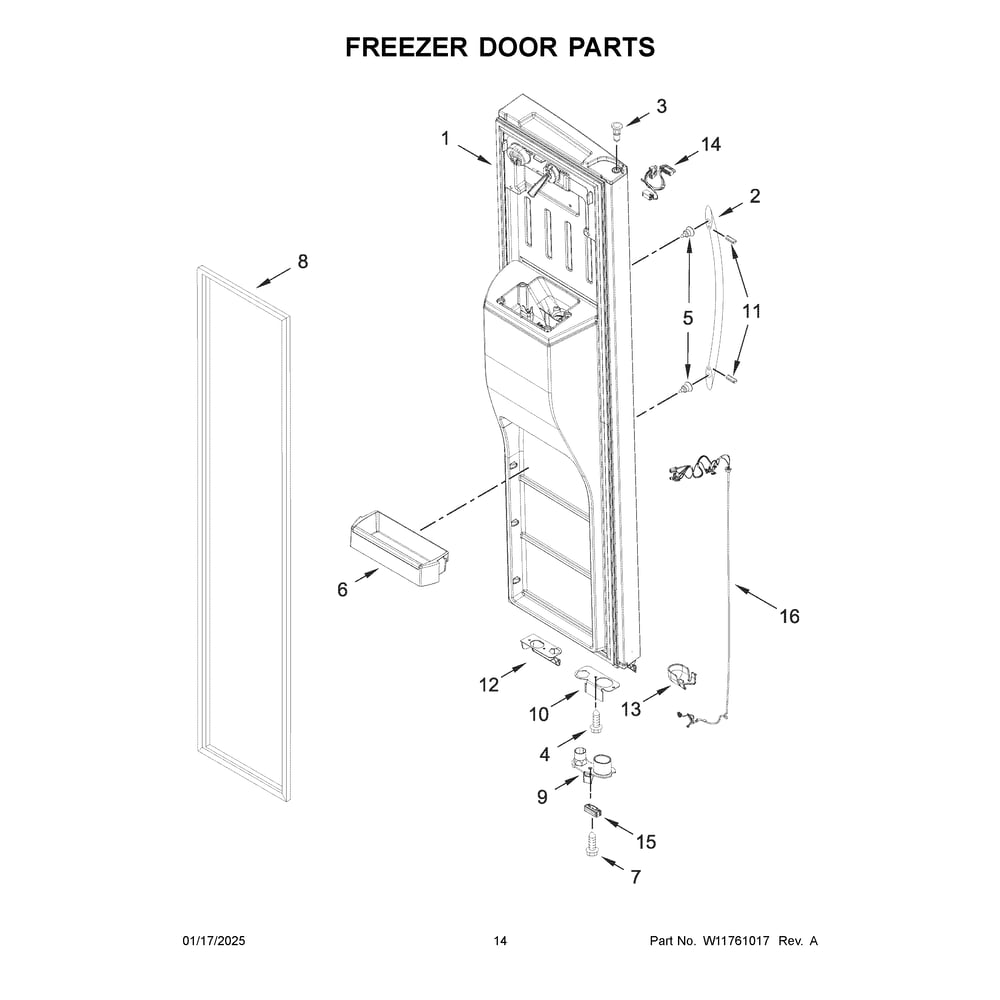

Freezer Door Parts
Freezer Door Parts Diagram and Parts List for  Whirlpool Refrigerator

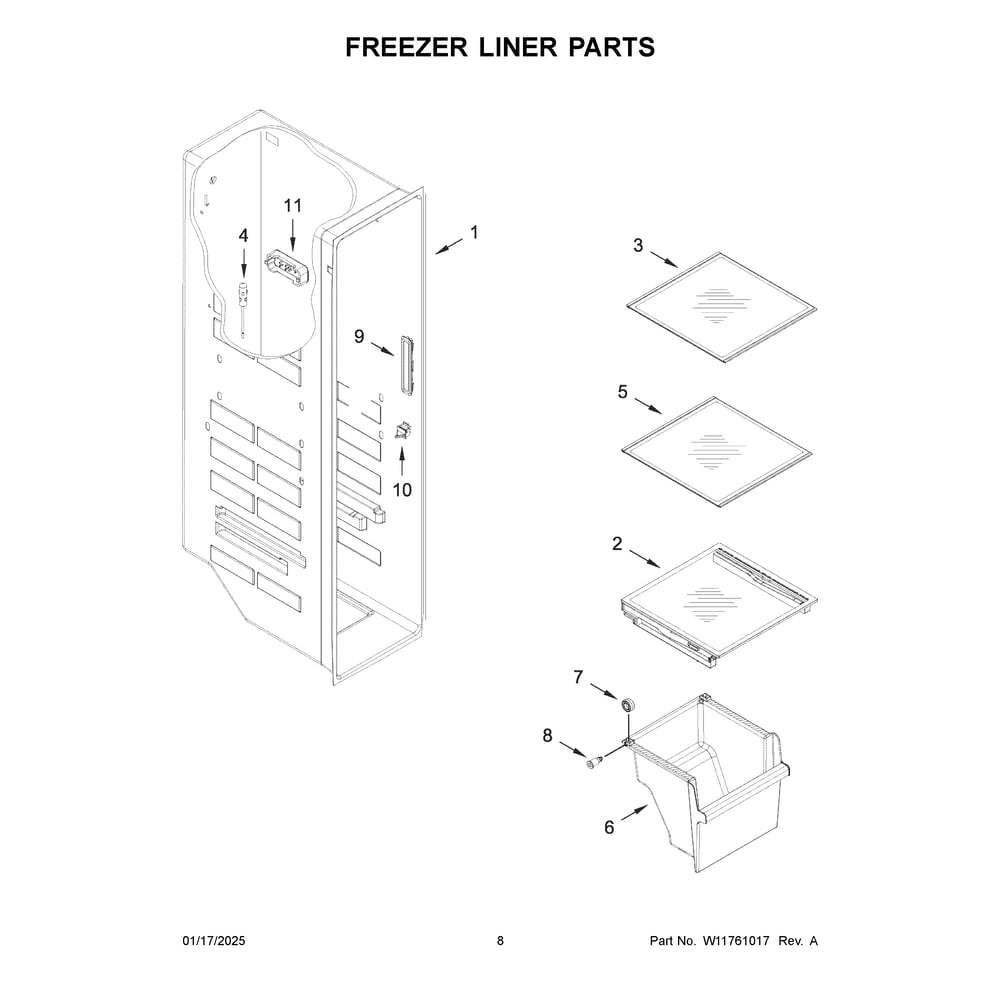

Freezer Liner Parts
Freezer Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    (not a serviceable part) – Part Number: LINER
    (not a serviceable part)
    Part Number: LINER
      No Longer Available
  • 2
    COVER – Part Number: W10836801
    COVER
    Part Number: W10836801
      In Stock
    $89.90
  • 3
    Glass Shelf – Part Number: W11130202
    Glass Shelf
    Part Number: W11130202
      In Stock
    $150.61
  • 4
    THERMISTOR – Part Number: W11724692
    THERMISTOR
    Part Number: W11724692
      In Stock
    $26.20
  • 5
    Glass Shelf – Part Number: W11130203
    Glass Shelf
    Part Number: W11130203
      In Stock
    $150.61
  • 6
    BIN-FREEZR – Part Number: W11760007
    BIN-FREEZR
    Part Number: W11760007
      Special Order
    $58.09
  • 7
    ROLLER – Part Number: W11164152
    ROLLER
    Part Number: W11164152
      In Stock
    $14.65
  • 8
    AXLE – Part Number: W11175807
    AXLE
    Part Number: W11175807
      In Stock
    $16.75
  • 9
    LIGHT – Part Number: W11759675
    LIGHT
    Part Number: W11759675
      Special Order
    $37.03
  • 10
    Door Switch – Part Number: W11396033
    Door Switch
    Part Number: W11396033
      In Stock
    $29.82
  • 11
    COVER – Part Number: W11760006
    COVER
    Part Number: W11760006
      Special Order
    $26.20

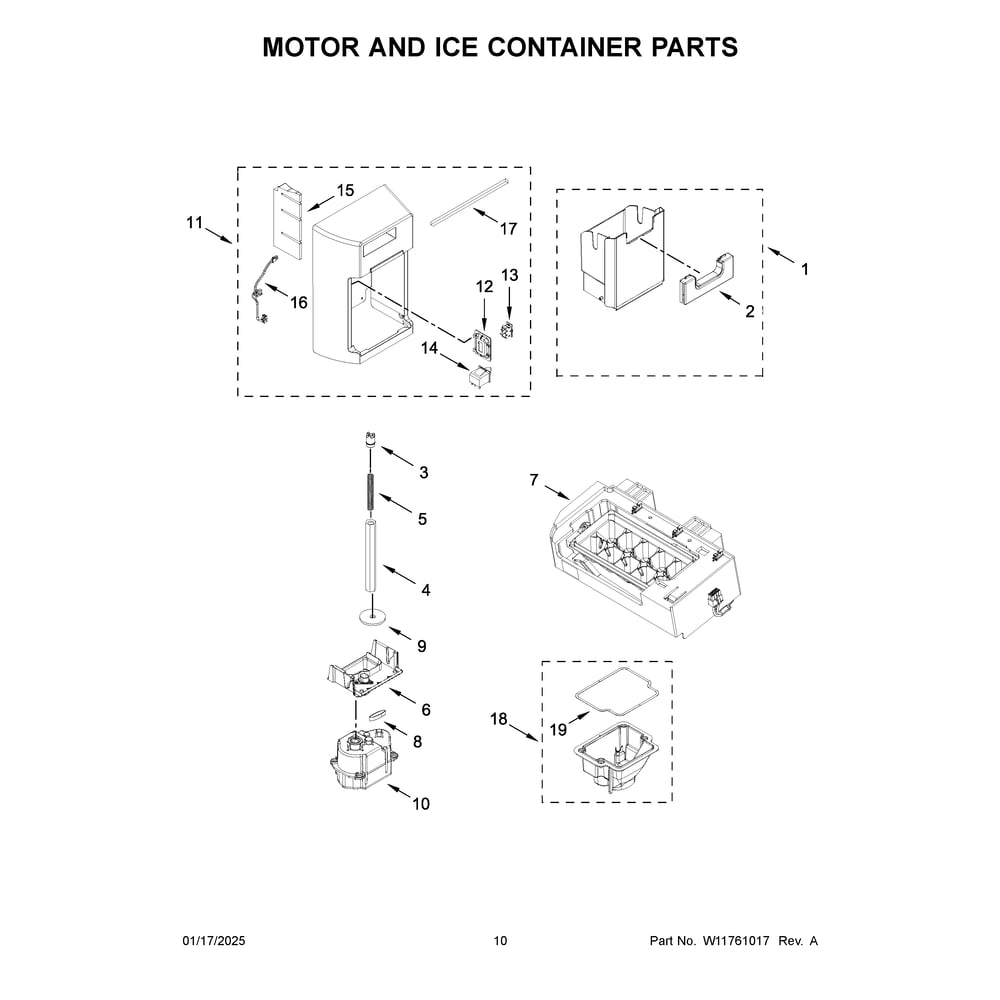

Motor And Ice Container Parts
Motor And Ice Container Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    ICE-CONTNR – Part Number: W11759677
    ICE-CONTNR
    Part Number: W11759677
      In Stock
    $135.93
  • 2
    DOOR LATCH-BIN – Part Number: W11759678
    DOOR LATCH-BIN
    Part Number: W11759678
      Special Order
    $19.90
  • 3
    Refrigerator Coupling – Part Number: WP2220458
    Refrigerator Coupling
    Part Number: WP2220458
      In Stock
    $26.20
  • 4
    Shaft – Part Number: WPW10258544
    Shaft
    Part Number: WPW10258544
      In Stock
    $27.76
  • 5
    SPRING – Part Number: W10852956
    SPRING
    Part Number: W10852956
      In Stock
    $17.80
  • 6
    CHUTE – Part Number: W11573761
    CHUTE
    Part Number: W11573761
      In Stock
    $39.09
  • 7
    Refrigerator Ice Maker – Part Number: W10873791
    Refrigerator Ice Maker
    Part Number: W10873791
      In Stock
    $75.55
  • 8
    Seal – Part Number: WPW10291905
    Seal
    Part Number: WPW10291905
      In Stock
    $22.00
  • 9
    Washer – Part Number: WP2305382
    Washer
    Part Number: WP2305382
      In Stock
    $10.45
  • 10
    Refrigerator Auger Motor – Part Number: W11202789
    Refrigerator Auger Motor
    Part Number: W11202789
      In Stock
    $139.92
  • 11
    COVER-FRNT – Part Number: W11760000
    COVER-FRNT
    Part Number: W11760000
      Special Order
    $76.13
  • 12
    PLATE – Part Number: W11341247
    PLATE
    Part Number: W11341247
      Special Order
    $22.00
  • 13
    SWITCH – Part Number: W11469740
    SWITCH
    Part Number: W11469740
      Special Order
    $27.76
  • 14
    Refrigerator Rocker Switch – Part Number: W11123943
    Refrigerator Rocker Switch
    Part Number: W11123943
      In Stock
    $27.76
  • 16
    WIRE-JUMPR – Part Number: W11759376
    WIRE-JUMPR
    Part Number: W11759376
      Special Order
    $16.75
  • 17
    Gasket – Part Number: WPW10400435
    Gasket
    Part Number: WPW10400435
      In Stock
    $27.76
  • 18
    MOTOR BOX ASSY-ICE TIIM – Part Number: W11678273
    MOTOR BOX ASSY-ICE TIIM
    Part Number: W11678273
      In Stock
    $46.30
  • 19
    GASKET – Part Number: W10166854
    GASKET
    Part Number: W10166854
      Special Order
    $22.00
Optional Parts (Not Included)
Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Door Parts
Refrigerator Door Parts Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Liner Parts
Refrigerator Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    (not a serviceable part) – Part Number: LINER
    (not a serviceable part)
    Part Number: LINER
      No Longer Available
  • 2
    Water Filter – Part Number: EDRARXD1
    Water Filter
    Part Number: EDRARXD1
      In Stock
    $84.68
  • 3
    COVER-FILT – Part Number: W11759993
    COVER-FILT
    Part Number: W11759993
      Special Order
    $55.03
  • 4
    DAMPER – Part Number: W11758893
    DAMPER
    Part Number: W11758893
      In Stock
    $78.95
  • 5
    SUPPORT – Part Number: W11760005
    SUPPORT
    Part Number: W11760005
      Special Order
    $44.24
  • 6
    SWITCH – Part Number: W11123941
    SWITCH
    Part Number: W11123941
      In Stock
    $29.82
  • 7
    THERMISTOR – Part Number: W11724692
    THERMISTOR
    Part Number: W11724692
      In Stock
    $26.20
  • 8
    COVER – Part Number: W11760006
    COVER
    Part Number: W11760006
      Special Order
    $26.20
  • 9
    HOUSING – Part Number: W11759995
    HOUSING
    Part Number: W11759995
      In Stock
    $124.95
  • 10
    Cover – Part Number: WPW10457603
    Cover
    Part Number: WPW10457603
      Special Order
    $49.39
  • 11
    Connector – Part Number: WPW10271543
    Connector
    Part Number: WPW10271543
      In Stock
    $26.73
  • 12
    SCREW – Part Number: W10141518
    SCREW
    Part Number: W10141518
      Special Order
    $13.60
  • 13
    Valve-Tube, Body – Part Number: WP2210509
    Valve-Tube, Body
    Part Number: WP2210509
      Special Order
    $47.33
  • 14
    CAP-FILTER – Part Number: W11759994
    CAP-FILTER
    Part Number: W11759994
      On Order
    $16.75
  • 15
    RESERVOIR – Part Number: W11613294
    RESERVOIR
    Part Number: W11613294
      On Order
    $38.39
  • 16
    LIGHT – Part Number: W11759675
    LIGHT
    Part Number: W11759675
      Special Order
    $37.03
  • 17
    LENS-LIGHT – Part Number: W11760004
    LENS-LIGHT
    Part Number: W11760004
      Special Order
    $56.05
Refrigerator Shelf Parts
Refrigerator Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator
Unit Parts
Unit Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    HEAT-PROBE – Part Number: W11566486
    HEAT-PROBE
    Part Number: W11566486
      Special Order
    $23.05
  • 2
    MOTOR-COND – Part Number: W11758876
    MOTOR-COND
    Part Number: W11758876
      On Order
    $56.05
  • 3
    CONDENSER-FORMED, CD – Part Number: W11708426
    CONDENSER-FORMED, CD
    Part Number: W11708426
      In Stock
    $119.95
  • 3A
    COUPLER – Part Number: W11506623
    COUPLER
    Part Number: W11506623
      In Stock
    $25.15
  • 3B
    COUPLER – Part Number: W11504445
    COUPLER
    Part Number: W11504445
      In Stock
    $31.88
  • 4
    SCREW – Part Number: W10142255
    SCREW
    Part Number: W10142255
      In Stock
    $13.60
  • 5
    CLIP – Part Number: W11577799
    CLIP
    Part Number: W11577799
      Special Order
    $10.45
  • 6
    START-DEV – Part Number: W11547180
    START-DEV
    Part Number: W11547180
      In Stock
    $43.21
  • 7
    Fitting – Part Number: WPW10277958
    Fitting
    Part Number: WPW10277958
      In Stock
    $50.42
  • 8
    SLEEVE FOAM 152 X 26.1 X 7.1 – Part Number: W11751592
    SLEEVE FOAM 152 X 26.1 X 7.1
    Part Number: W11751592
      In Stock
    $26.20
  • 9
    SCREW – Part Number: 3400524
    SCREW
    Part Number: 3400524
      Special Order
    $17.80
  • 11
    TUBE – Part Number: W11567939
    TUBE
    Part Number: W11567939
      In Stock
    $60.13
  • 12
    CLIP – Part Number: W10683556
    CLIP
    Part Number: W10683556
      Special Order
    $16.75
  • 13
    SCREW – Part Number: W11417341
    SCREW
    Part Number: W11417341
      Special Order
    $20.95
  • 14
    TUBE – Part Number: W10858105
    TUBE
    Part Number: W10858105
      No Longer Available
  • 15
    Zip Tie – Part Number: WPW10339879
    Zip Tie
    Part Number: WPW10339879
      On Order
    $7.30
  • 16
    EVAPORATOR – Part Number: W11546605
    EVAPORATOR
    Part Number: W11546605
      In Stock
    $120.95
  • 16A
    COUPLER – Part Number: W11504449
    COUPLER
    Part Number: W11504449
      In Stock
    $36.00
  • 16B // 28C
    COUPLER – Part Number: W11506619
    COUPLER
    Part Number: W11506619
      In Stock
    $26.73
  • 18
    Refrigerator Capacitor – Part Number: WPW10662129
    Refrigerator Capacitor
    Part Number: WPW10662129
      In Stock
    $44.24
  • 19
    TRAY-EVAP – Part Number: W10714793
    TRAY-EVAP
    Part Number: W10714793
      Special Order
    $79.86
  • 20
    SHIELD, HEAT – Part Number: W11400741
    SHIELD, HEAT
    Part Number: W11400741
      Special Order
    $52.99
  • 21
    INSULATION – Part Number: W11553819
    INSULATION
    Part Number: W11553819
      In Stock
    $20.95
  • 22
    HARNS-WIRE – Part Number: W11759676
    HARNS-WIRE
    Part Number: W11759676
      In Stock
    $75.15
  • 24
    DRIER-TUBE – Part Number: W11109499
    DRIER-TUBE
    Part Number: W11109499
      In Stock
    $34.97
  • 24A
    COUPLER – Part Number: W11504433
    COUPLER
    Part Number: W11504433
      In Stock
    $31.88
  • 24B
    COUPLER – Part Number: W11504447
    COUPLER
    Part Number: W11504447
      In Stock
    $43.21
  • 25
    BAFFLE-AIR – Part Number: W11758877
    BAFFLE-AIR
    Part Number: W11758877
      Special Order
    $44.24
  • 26
    HEATER – Part Number: W11546981
    HEATER
    Part Number: W11546981
      In Stock
    $62.17
  • 27
    COVER-UNIT – Part Number: W10284726
    COVER-UNIT
    Part Number: W10284726
      Special Order
    $76.95
  • 28
    Compressor Assembly – Part Number: W11580057
    Compressor Assembly
    Part Number: W11580057
      In Stock
    $274.52
  • 28A
    COUPLER – Part Number: W11504415
    COUPLER
    Part Number: W11504415
      In Stock
    $27.76
  • 28B
    COUPLER – Part Number: W11504431
    COUPLER
    Part Number: W11504431
      In Stock
    $27.76
  • 30
    Roller – Part Number: WP67005149
    Roller
    Part Number: WP67005149
      On Order
    $23.05
  • 31
    RIVET – Part Number: W11208384
    RIVET
    Part Number: W11208384
      Special Order
    $16.75
  • NI
    DISCONTINUED – Part Number: REFRIGERANT
    DISCONTINUED
    Part Number: REFRIGERANT
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

Be the first to ask our experts a question about this part!

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
