Whirlpool Refrigerator Replacement Parts For Model JBSS42E22L01

We Sell Only Genuine Whirlpool Parts

Find Whirlpool JBSS42E22L01 Parts By Symptom

Light not working

63%

Ice maker won’t dispense ice

15%

Leaking

5%

Ice maker not making ice

4%

Fridge too warm

4%

Not cleaning dishes properly

3%

Fridge too cold

3%

Noisy

2%

Not dispensing water

1%

Door Sweating

1%

Clicking sound

1%

Popular Parts for JBSS42E22L01

Search Within Model

Questions & Answers for Whirlpool JBSS42E22L01
Browse all Parts Search by Area
02 - Cabinet Parts Diagram and Parts List for  Whirlpool Refrigerator
02 - Cabinet Parts
03 - Cabinet Trim Parts Diagram and Parts List for  Whirlpool Refrigerator
03 - Cabinet Trim Parts
04 - Refrigerator Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
04 - Refrigerator Liner Parts
05 - Freezer Liner And Air Flow Parts Diagram and Parts List for  Whirlpool Refrigerator

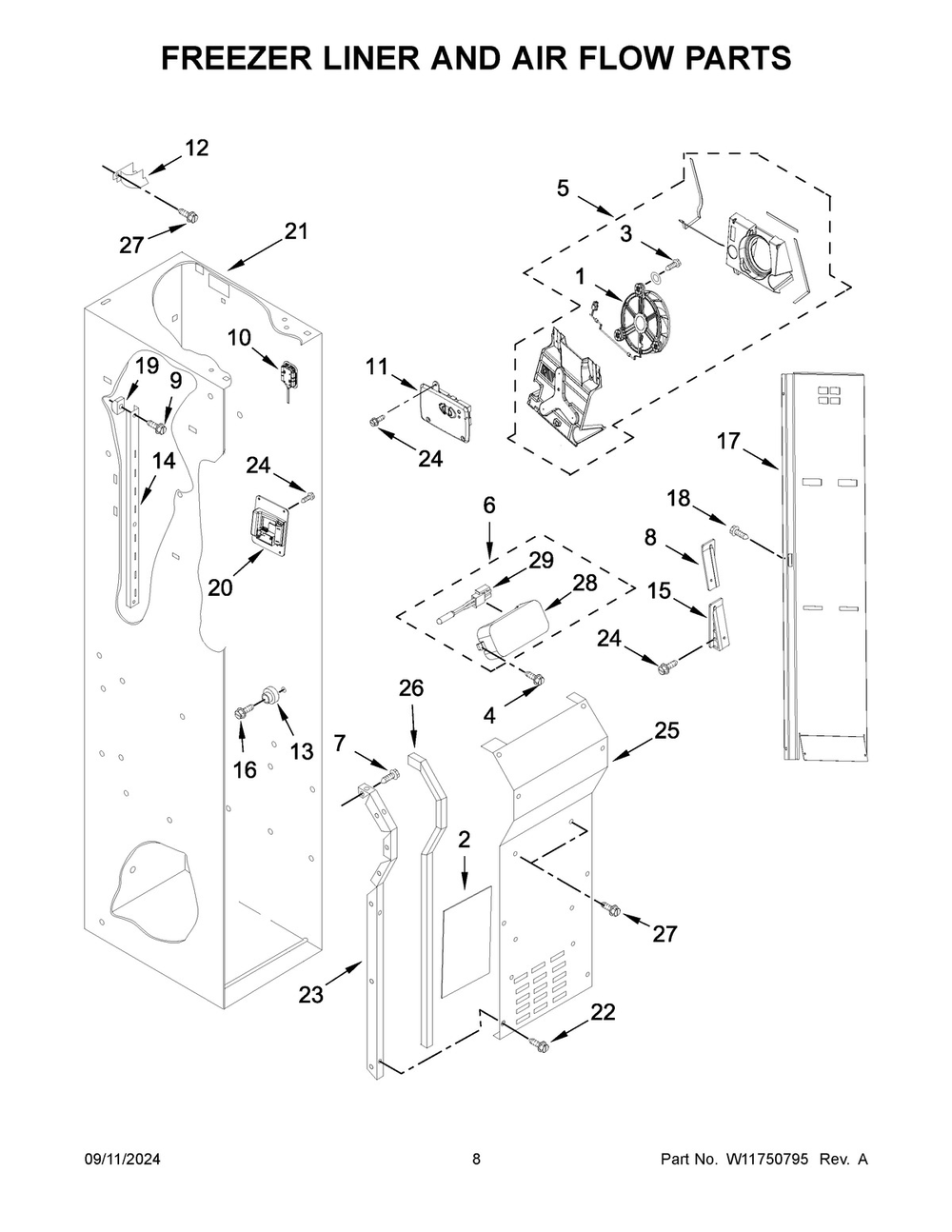

05 - Freezer Liner And Air Flow Parts

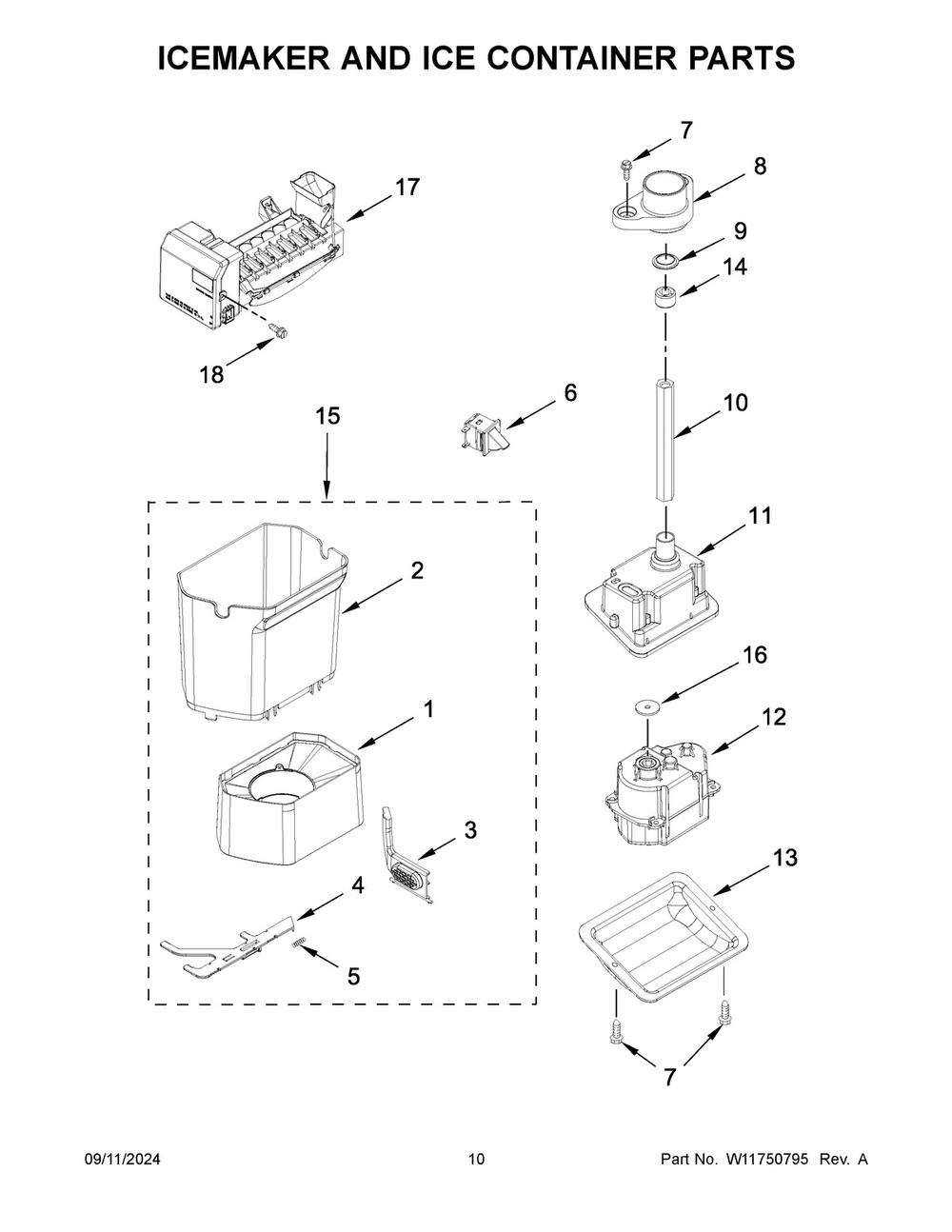

06 - Icemaker And Ice Container Parts Diagram and Parts List for  Whirlpool Refrigerator
06 - Icemaker And Ice Container Parts

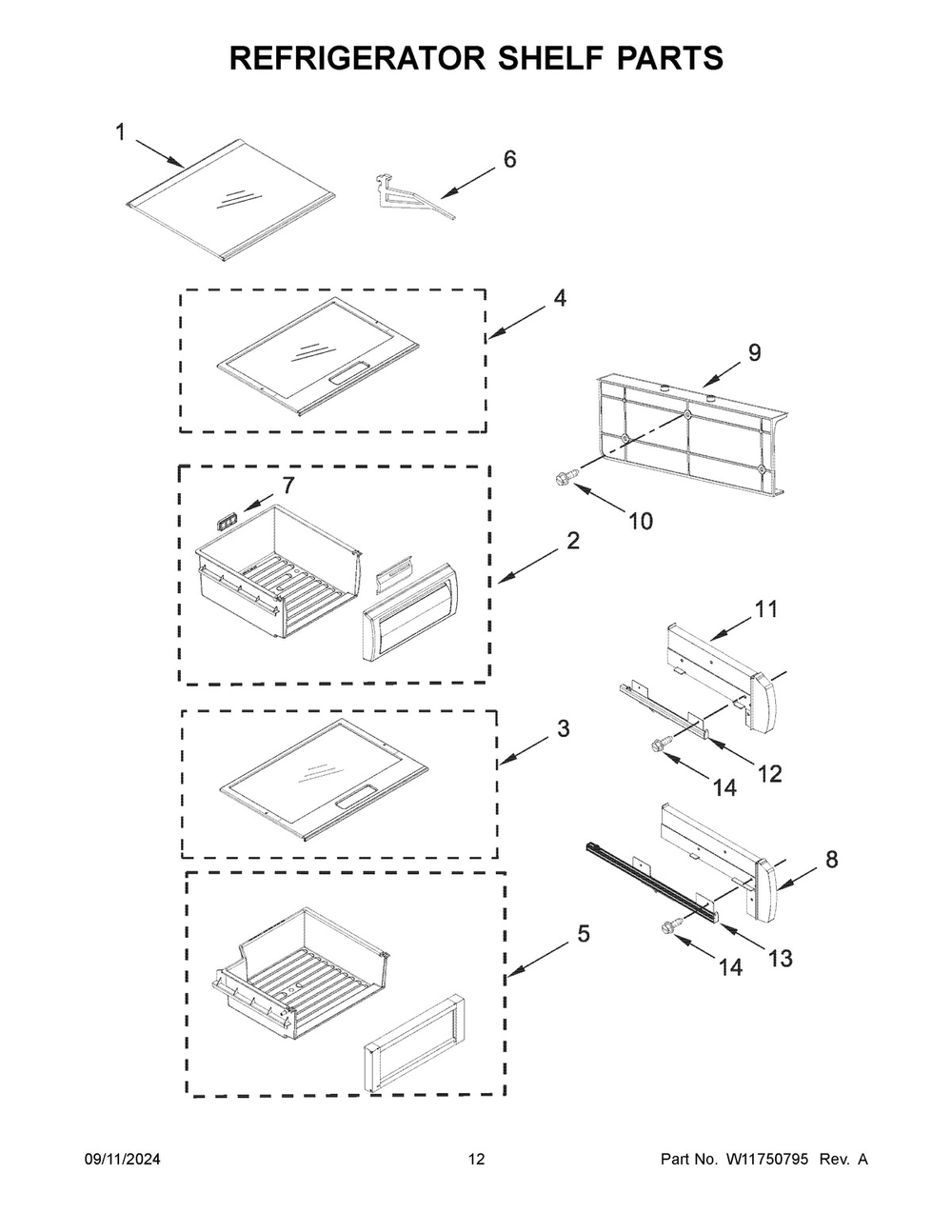

07 - Refrigerator Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator
07 - Refrigerator Shelf Parts

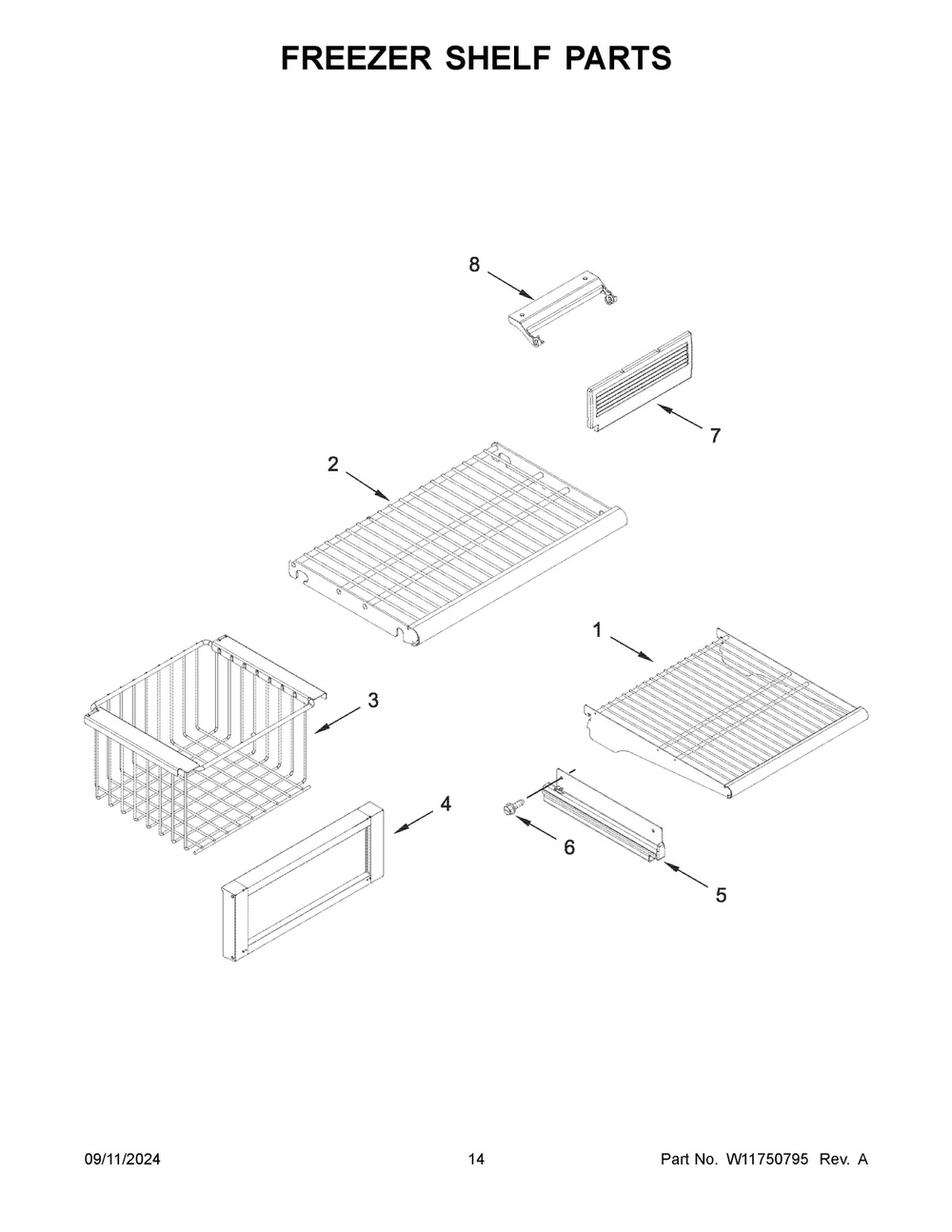

08 - Freezer Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator
08 - Freezer Shelf Parts

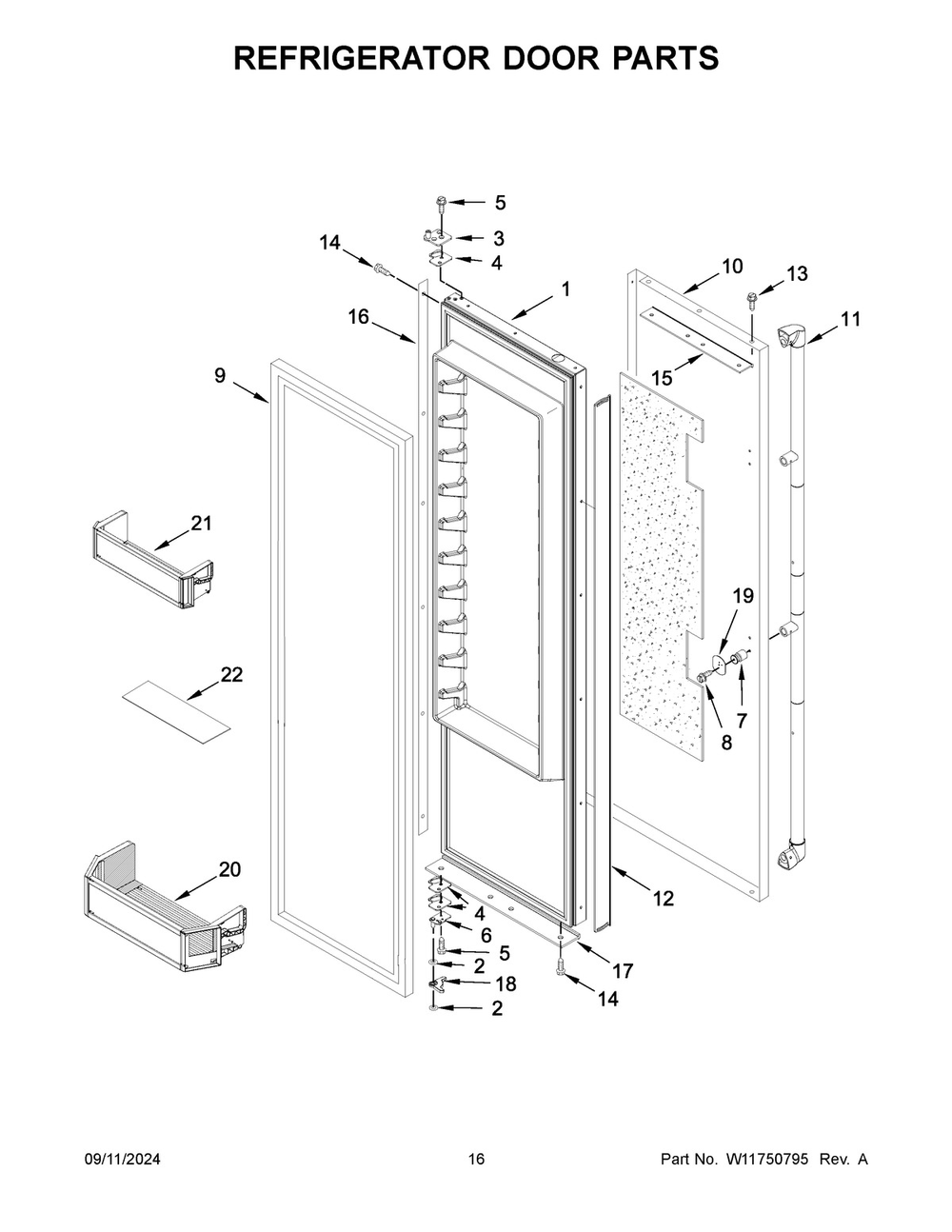

09 - Refrigerator Door Parts Diagram and Parts List for  Whirlpool Refrigerator
09 - Refrigerator Door Parts
10 - Freezer Door Parts Diagram and Parts List for  Whirlpool Refrigerator

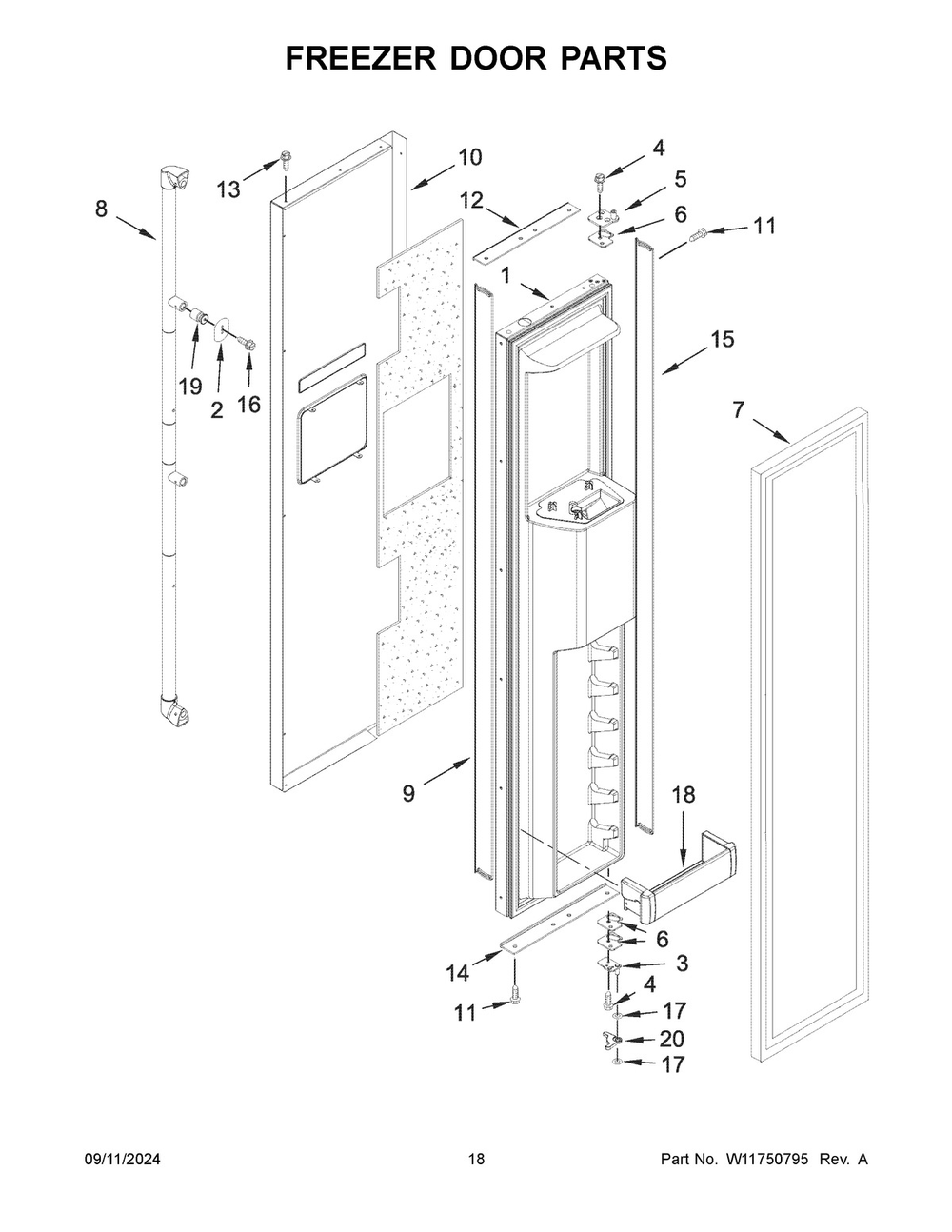

10 - Freezer Door Parts
11 - Dispenser Front Parts Diagram and Parts List for  Whirlpool Refrigerator

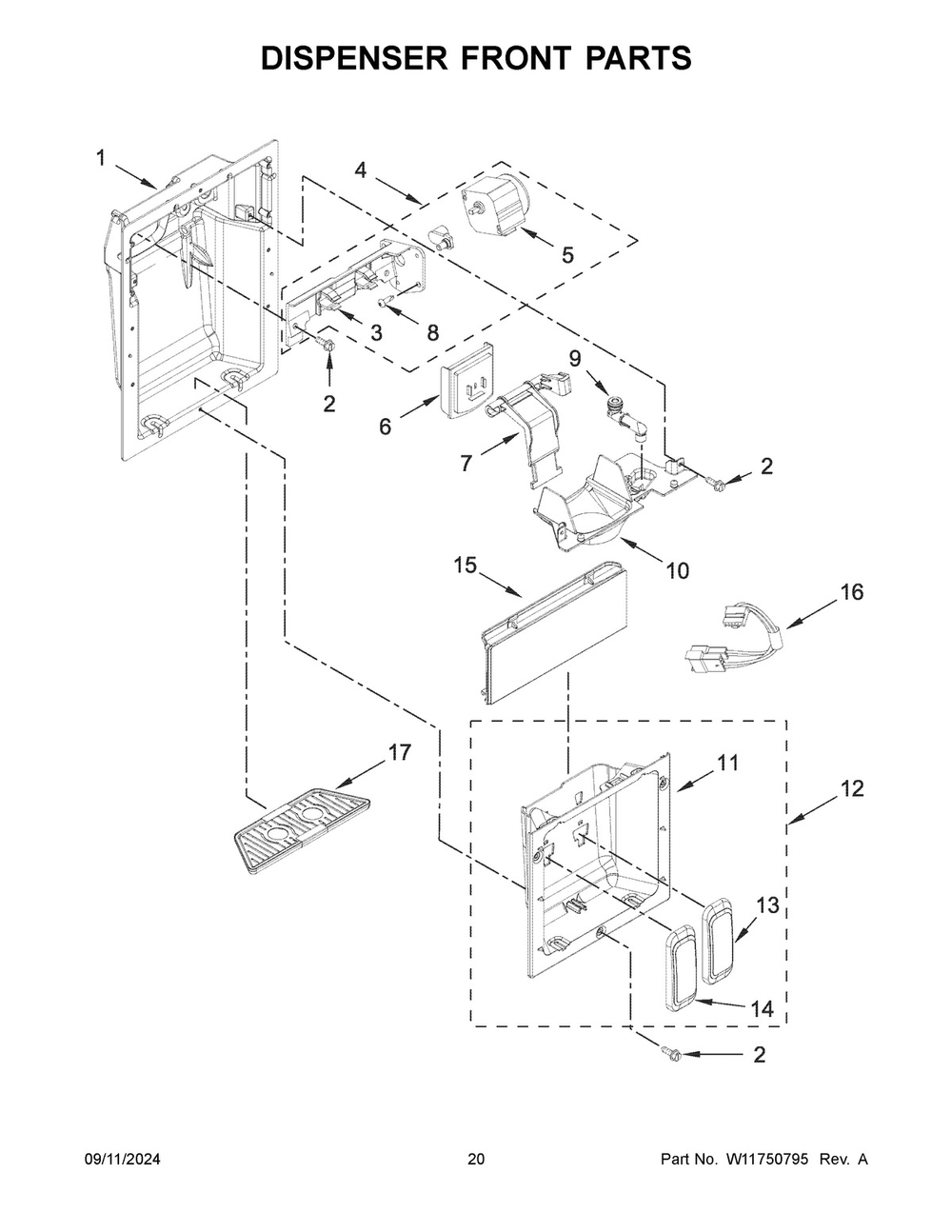

11 - Dispenser Front Parts

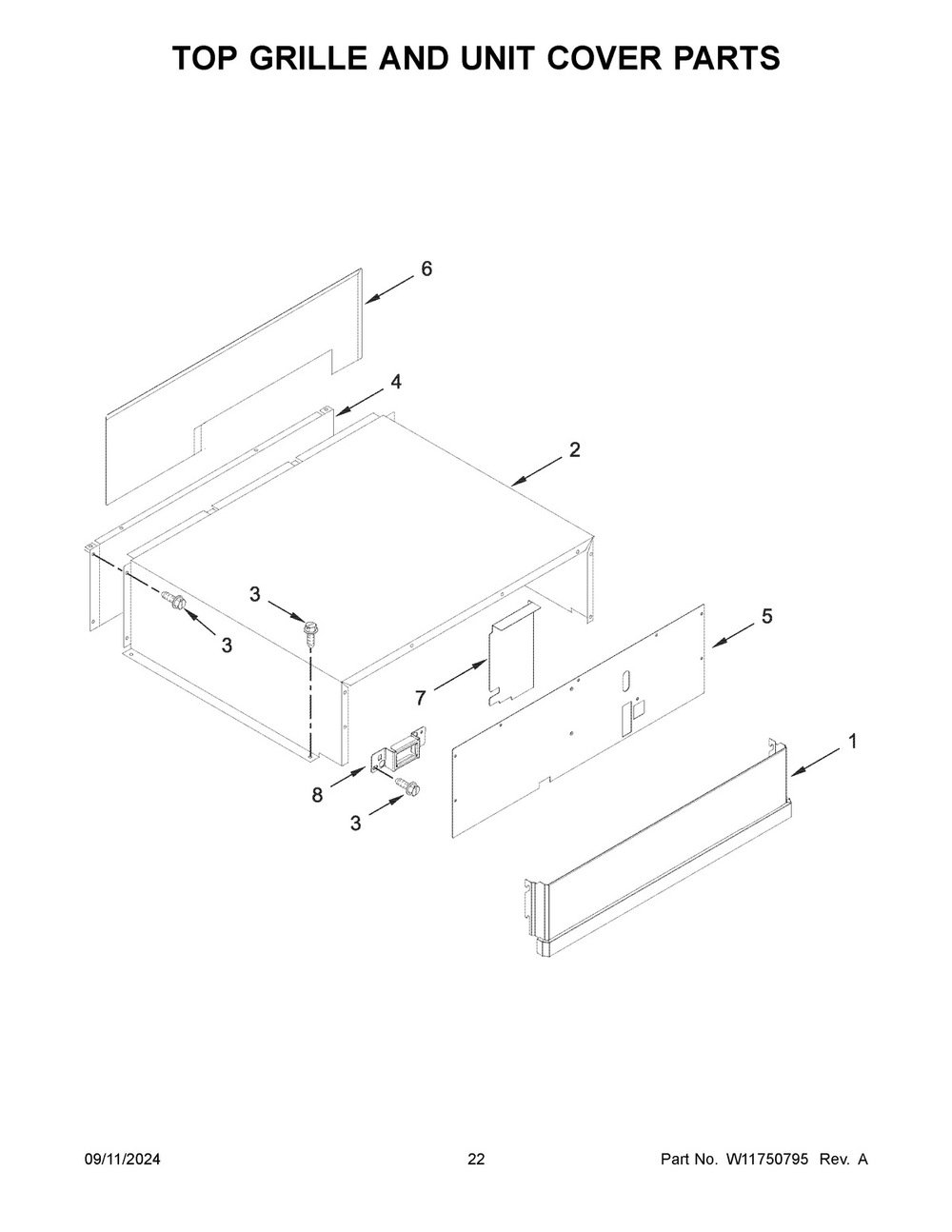

12 - Top Grille And Unit Cover Parts Diagram and Parts List for  Whirlpool Refrigerator
12 - Top Grille And Unit Cover Parts
13 - Upper Unit Parts Diagram and Parts List for  Whirlpool Refrigerator

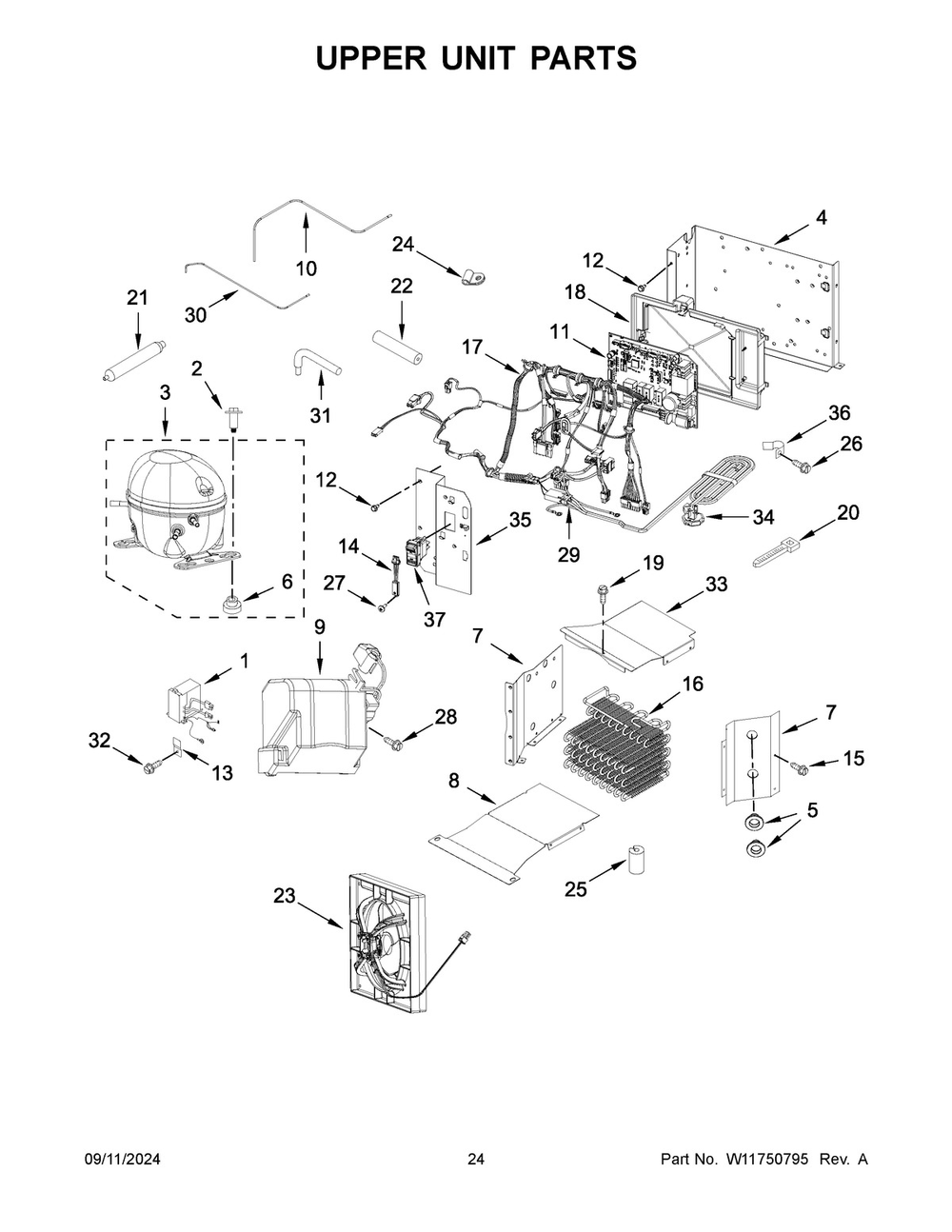

13 - Upper Unit Parts

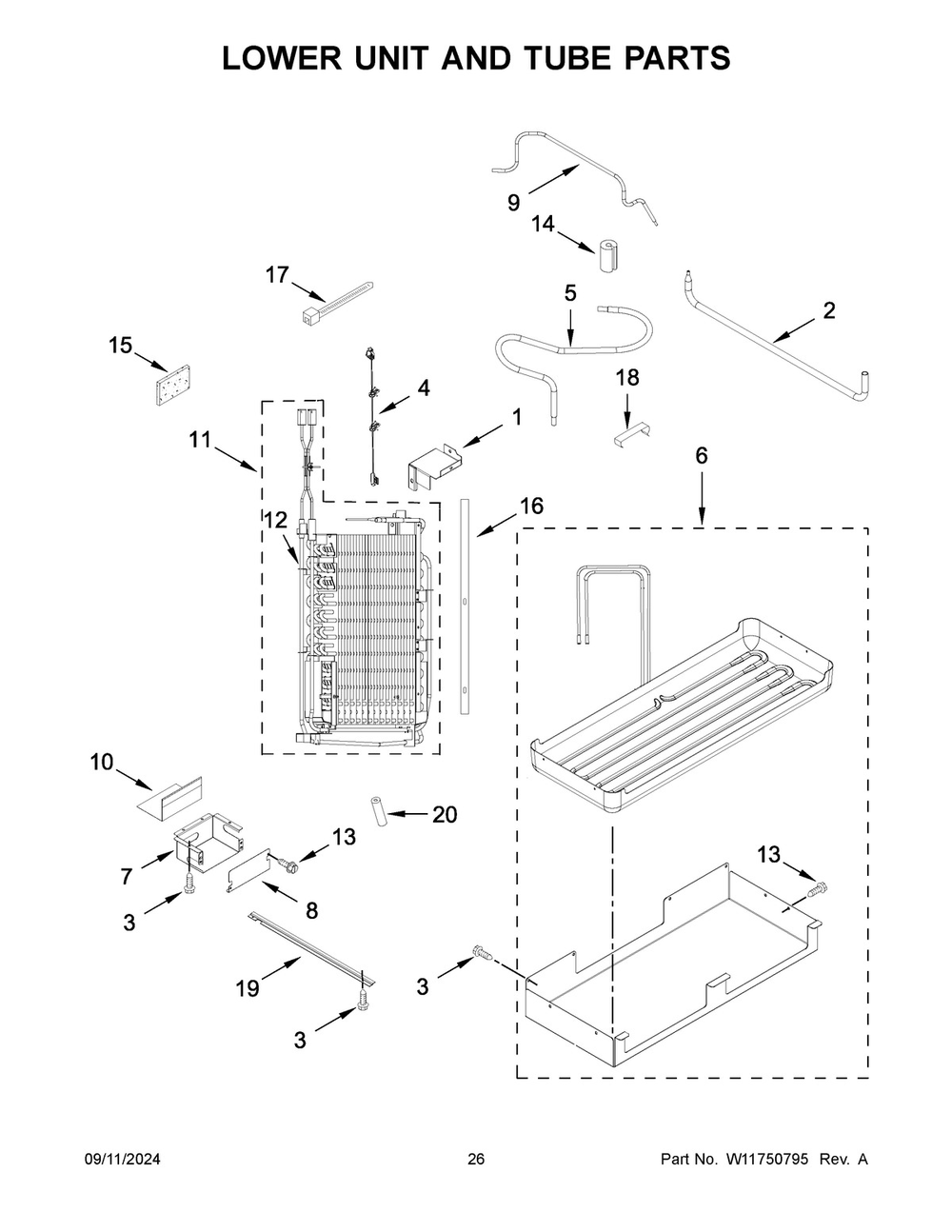

14 - Lower Unit And Tube Parts Diagram and Parts List for  Whirlpool Refrigerator
14 - Lower Unit And Tube Parts
Previous Showing All Parts Next

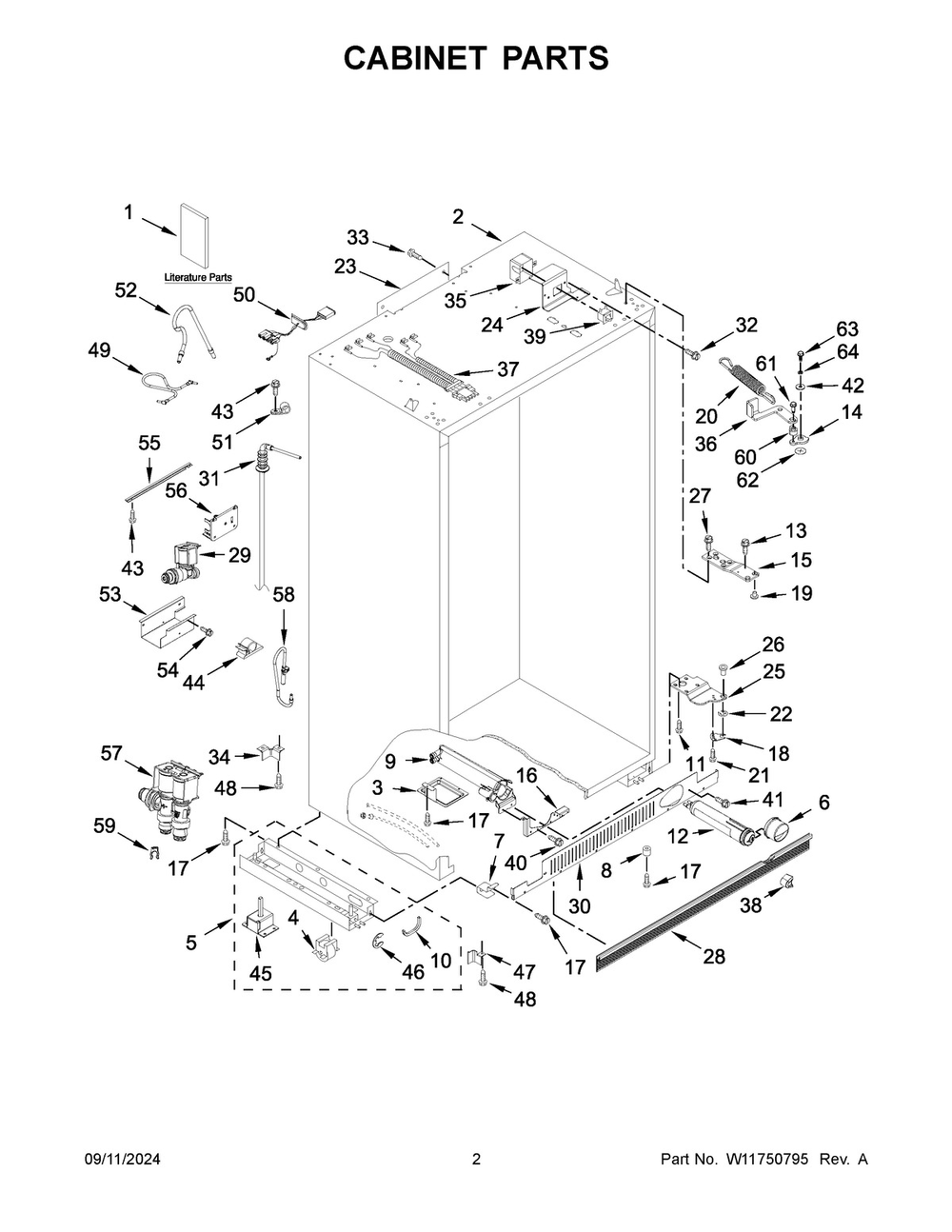

02 - Cabinet Parts
02 - Cabinet Parts Diagram and Parts List for  Whirlpool Refrigerator
  • Refrigerator Screw – Part Number: WP489464
    Refrigerator Screw
    Part Number: WP489464
      In Stock
    $9.74
  • 1
    Use And Care Guide – Part Number: W11490758
    Use And Care Guide
    Part Number: W11490758
      No Longer Available
  • 1A
    ENERGY GUIDE – Part Number: W11648172
    ENERGY GUIDE
    Part Number: W11648172
      No Longer Available
  • 1B
    Installation Instructions – Part Number: W11590464
    Installation Instructions
    Part Number: W11590464
      No Longer Available
  • 1C
    TECH SHEET – Part Number: W11494196
    TECH SHEET
    Part Number: W11494196
      No Longer Available
  • 3
    Tray, Drip Filter – Part Number: 2318189
    Tray, Drip Filter
    Part Number: 2318189
      Special Order
    $74.97
  • 4
    Cabinet Roller - Front and Rear – Part Number: WPW10138054
    Cabinet Roller - Front and Rear
    Part Number: WPW10138054
      In Stock
    $37.35
  • 5
    SUPPORT – Part Number: W10860229
    SUPPORT
    Part Number: W10860229
      In Stock
    $197.42
  • 5A
    SUPPORT – Part Number: W10860448
    SUPPORT
    Part Number: W10860448
      In Stock
    $160.18
  • 6
    CAP-FILTER – Part Number: W11238395
    CAP-FILTER
    Part Number: W11238395
      In Stock
    $48.30
  • 7
    BRACKET – Part Number: W10839844
    BRACKET
    Part Number: W10839844
      Special Order
    $27.69
  • 8
    SPACER – Part Number: 2005433
    SPACER
    Part Number: 2005433
      Special Order
    $22.79
  • 9
    Water Filter Housing – Part Number: WPW10121140
    Water Filter Housing
    Part Number: WPW10121140
      In Stock
    $133.05
  • 10
    GROMMET – Part Number: 2307584
    GROMMET
    Part Number: 2307584
      Special Order
    $27.69
  • 11
    SCREW – Part Number: 3400525
    SCREW
    Part Number: 3400525
      No Longer Available
  • 12
    WATER FILTER – Part Number: EDR3RXD1B
    WATER FILTER
    Part Number: EDR3RXD1B
      No Longer Available
  • 13
    Refrigerator Screw – Part Number: WP8281164
    Refrigerator Screw
    Part Number: WP8281164
      In Stock
    $11.95
  • 14
    CAM-DOOR STOP,42FDBM – Part Number: WP2320509
    CAM-DOOR STOP,42FDBM
    Part Number: WP2320509
      In Stock
    $22.79
  • 15
    HINGE-DOOR – Part Number: 2257644
    HINGE-DOOR
    Part Number: 2257644
      Special Order
    $79.77
  • 16
    BRACKET – Part Number: W11755873
    BRACKET
    Part Number: W11755873
      No Longer Available
  • 17
    Refrigerator Screw – Part Number: WP489464
    Refrigerator Screw
    Part Number: WP489464
      In Stock
    $9.74
  • 18
    Lock, Adjustable Bushing – Part Number: WP2004994
    Lock, Adjustable Bushing
    Part Number: WP2004994
      In Stock
    $9.74
  • 19
    HING-BUSHG – Part Number: W11500952
    HING-BUSHG
    Part Number: W11500952
      In Stock
    $27.14
  • 20
    Spring, Door Closure (Left Sid – Part Number: WP2004517
    Spring, Door Closure (Left Sid
    Part Number: WP2004517
      In Stock
    $54.90
  • 21
    SCREW – Part Number: W11769878
    SCREW
    Part Number: W11769878
      Special Order
    $18.44
  • 22
    Refrigerator Retainer Ring – Part Number: WP489236
    Refrigerator Retainer Ring
    Part Number: WP489236
      Special Order
    $13.00
  • 23
    COVER-DUCT – Part Number: 2215612
    COVER-DUCT
    Part Number: 2215612
      Special Order
    $55.95
  • 24
    BRACKET – Part Number: W11610480
    BRACKET
    Part Number: W11610480
      Special Order
    $50.10
  • 24A
    BRACKET – Part Number: W11610479
    BRACKET
    Part Number: W11610479
      Special Order
    $50.10
  • 25
    HINGE-DOOR – Part Number: W10527053
    HINGE-DOOR
    Part Number: W10527053
      Special Order
    $90.07
  • 25A
    Bottom Door Hinge - Refrigerator Side – Part Number: WP2006780
    Bottom Door Hinge - Refrigerator Side
    Part Number: WP2006780
      Special Order
    $129.45
  • 26
    Bushing, Adjustable – Part Number: WP2302876
    Bushing, Adjustable
    Part Number: WP2302876
      In Stock
    $48.22
  • 27
    1/4-20 X .625 FL 6L LC – Part Number: W11721628
    1/4-20 X .625 FL 6L LC
    Part Number: W11721628
      In Stock
    $18.44
  • 28
    Toe Grill – Part Number: WPW10188549
    Toe Grill
    Part Number: WPW10188549
      In Stock
    $75.86
  • 29
    VALVE-INLT – Part Number: W11246413
    VALVE-INLT
    Part Number: W11246413
      In Stock
    $95.01
  • 30
    GRILLE-FRT – Part Number: W11739147
    GRILLE-FRT
    Part Number: W11739147
      In Stock
    $97.85
  • 31
    TUBE-INLET – Part Number: W11212166
    TUBE-INLET
    Part Number: W11212166
      Special Order
    $36.23
  • 32
    Screw – Part Number: WP965173
    Screw
    Part Number: WP965173
      In Stock
    $7.56
  • 33
    SCREW – Part Number: W10678210
    SCREW
    Part Number: W10678210
      Special Order
    $18.44
  • 34
    BRACKET – Part Number: 2006617
    BRACKET
    Part Number: 2006617
      Special Order
    $51.17
  • 35
    COVER-ROCKER SWITCH, SLOT 7 – Part Number: W11756944
    COVER-ROCKER SWITCH, SLOT 7
    Part Number: W11756944
      Special Order
    $63.35
  • 36
    EXTENSION – Part Number: W11298172
    EXTENSION
    Part Number: W11298172
      Special Order
    $53.84
  • 36A
    EXTENSION – Part Number: W10847927
    EXTENSION
    Part Number: W10847927
      In Stock
    $53.30
  • 37
    HARNS-SWCH – Part Number: W10780213
    HARNS-SWCH
    Part Number: W10780213
      Special Order
    $68.63
  • 38
    Refrigerator Button Water Filter (Black) – Part Number: WP2260503B
    Refrigerator Button Water Filter (Black)
    Part Number: WP2260503B
      Special Order
    $47.97
  • 39
    Door Switch – Part Number: W11396033
    Door Switch
    Part Number: W11396033
      In Stock
    $31.85
  • 39A
    Refrigerator Switch – Part Number: W11291138
    Refrigerator Switch
    Part Number: W11291138
      In Stock
    $28.76
  • 40
    Refrigerator Screw – Part Number: WP8281163
    Refrigerator Screw
    Part Number: WP8281163
      In Stock
    $12.05
  • 42
    WASHER – Part Number: W11089212
    WASHER
    Part Number: W11089212
      In Stock
    $9.74
  • 44
    CLAMP-TUBE – Part Number: W10663352
    CLAMP-TUBE
    Part Number: W10663352
      Special Order
    $20.62
  • 45
    LEVELER – Part Number: 2005032
    LEVELER
    Part Number: 2005032
      In Stock
    $83.61
  • 46
    Ring, Retaining – Part Number: 2006841
    Ring, Retaining
    Part Number: 2006841
      Special Order
    $55.95
  • 47
    BRACKET – Part Number: 2006616
    BRACKET
    Part Number: 2006616
      Special Order
    $51.17
  • 47A
    Bracket, Support Base (Front) – Part Number: 2006556
    Bracket, Support Base (Front)
    Part Number: 2006556
      Special Order
    $27.69
  • 48
    SCREW – Part Number: W10784922
    SCREW
    Part Number: W10784922
      Special Order
    $21.70
  • 49
    TUBE - WATER, FILTER – Part Number: W11663448
    TUBE - WATER, FILTER
    Part Number: W11663448
      Special Order
    $42.85
  • 50
    HARNS-WIRE – Part Number: W11421923
    HARNS-WIRE
    Part Number: W11421923
      Special Order
    $85.01
  • 51
    Clamp – Part Number: 489348
    Clamp
    Part Number: 489348
      Special Order
    $14.09
  • 52
    TUBE-WATER – Part Number: W11634221
    TUBE-WATER
    Part Number: W11634221
      Special Order
    $50.10
  • 53
    SHIELD – Part Number: W11439643
    SHIELD
    Part Number: W11439643
      Special Order
    $70.75
  • 54
    Screw – Part Number: WPW10068250
    Screw
    Part Number: WPW10068250
      Special Order
    $8.65
  • 55
    Support, Valve – Part Number: 2320559
    Support, Valve
    Part Number: 2320559
      Special Order
    $49.03
  • 56
    Refrigerator Water Inlet Valve Bracket – Part Number: W10847867
    Refrigerator Water Inlet Valve Bracket
    Part Number: W10847867
      In Stock
    $53.84
  • 57
    Inlet Valve – Part Number: WPW10279866
    Inlet Valve
    Part Number: WPW10279866
      In Stock
    $125.69
  • 58
    TUBE-WATER – Part Number: W11634223
    TUBE-WATER
    Part Number: W11634223
      In Stock
    $81.35
  • 59
    RING – Part Number: W10782424
    RING
    Part Number: W10782424
      Special Order
    $19.53
  • 59A
    RING – Part Number: W10782423
    RING
    Part Number: W10782423
      Special Order
    $19.53
  • 60
    Bushing – Part Number: WP2316859
    Bushing
    Part Number: WP2316859
      In Stock
    $47.25
  • 61
    SCREW – Part Number: W11177574
    SCREW
    Part Number: W11177574
      In Stock
    $21.70
  • 62
    Hinge Shim – Part Number: W11171640
    Hinge Shim
    Part Number: W11171640
      In Stock
    $39.43
  • 63
    SCREW – Part Number: W11354227
    SCREW
    Part Number: W11354227
      In Stock
    $21.95
  • 64
    Washer Spring Lock – Part Number: WP8533914
    Washer Spring Lock
    Part Number: WP8533914
      In Stock
    $8.65

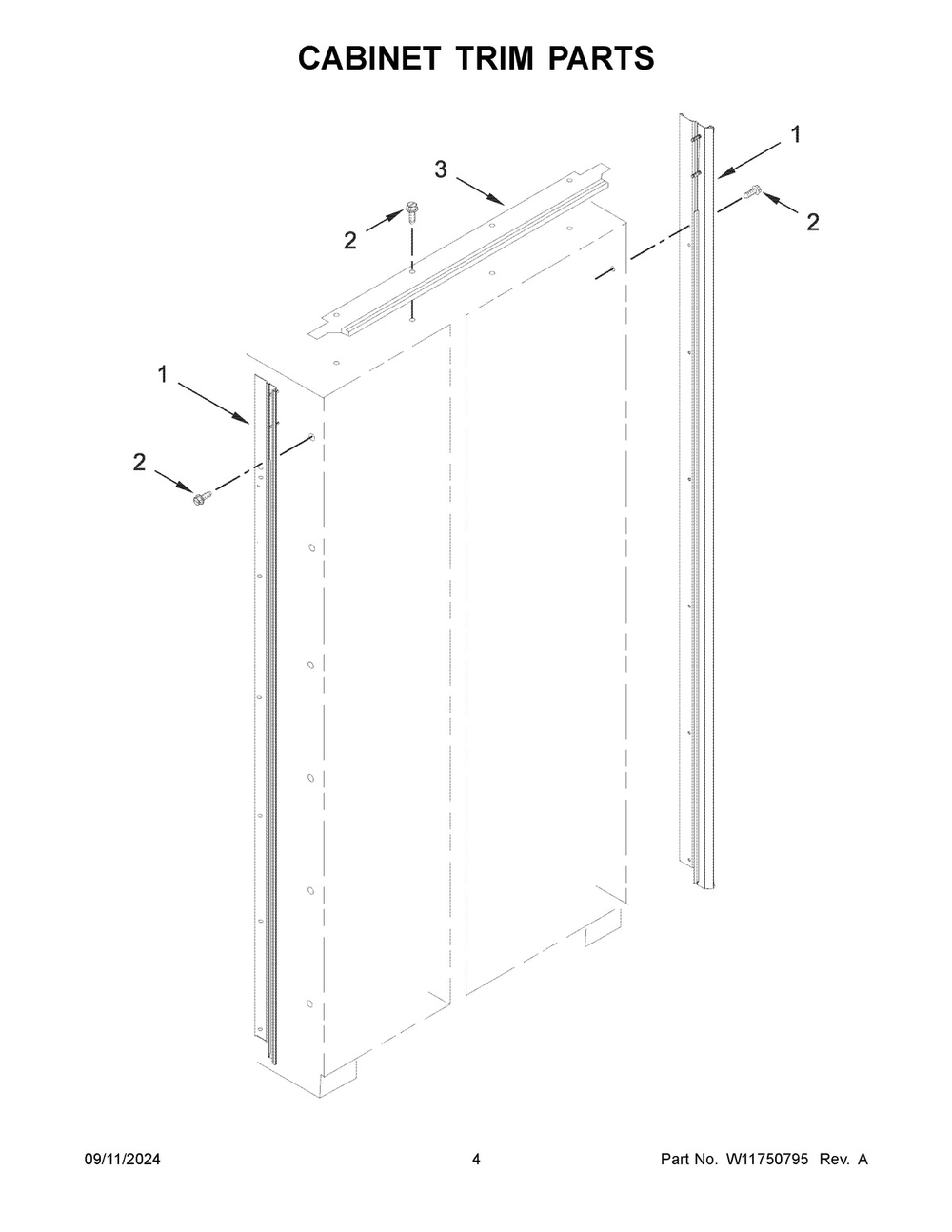

03 - Cabinet Trim Parts
03 - Cabinet Trim Parts Diagram and Parts List for  Whirlpool Refrigerator

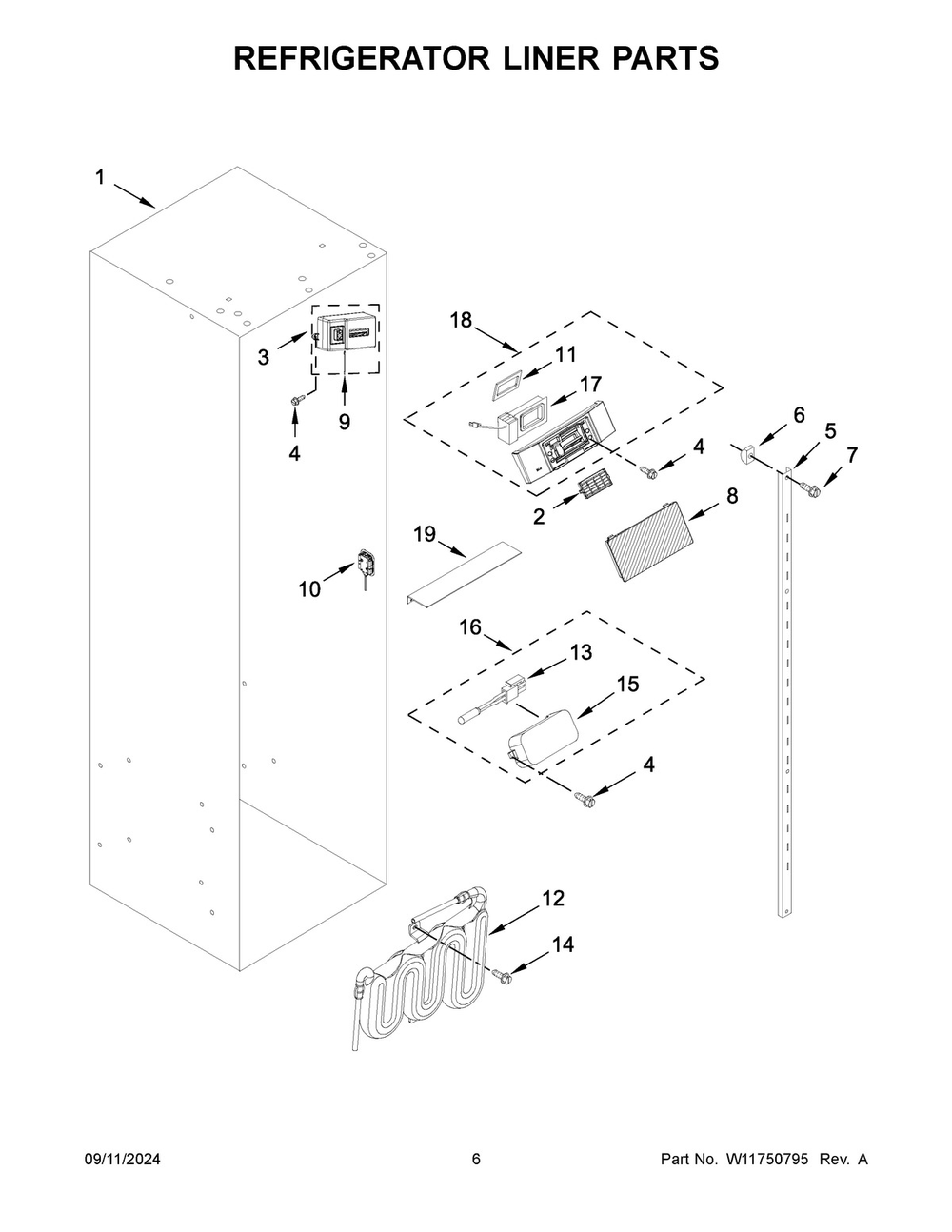

04 - Refrigerator Liner Parts
04 - Refrigerator Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 2
    Refrigerator Air Filter – Part Number: W10311524
    Refrigerator Air Filter
    Part Number: W10311524
      In Stock
    $17.35
  • 3
    ASSY COVER-AIR DIFUSER, JA – Part Number: W11744513
    ASSY COVER-AIR DIFUSER, JA
    Part Number: W11744513
      Special Order
    $86.53
  • 4
    SCREW – Part Number: W10678210
    SCREW
    Part Number: W10678210
      Special Order
    $18.44
  • 5
    LADDER – Part Number: W11481489
    LADDER
    Part Number: W11481489
      Special Order
    $100.68
  • 6
    SUPPORT – Part Number: 520965
    SUPPORT
    Part Number: 520965
      Special Order
    $22.79
  • 7
    SCREW – Part Number: W10678207
    SCREW
    Part Number: W10678207
      Special Order
    $17.35
  • 8
    COVER – Part Number: W11480887
    COVER
    Part Number: W11480887
      In Stock
    $200.60
  • 9
    Thermistor – Part Number: WP2302937
    Thermistor
    Part Number: WP2302937
      In Stock
    $51.17
  • 10
    MODULE – Part Number: W11484836
    MODULE
    Part Number: W11484836
      In Stock
    $26.35
  • 11
    COVER – Part Number: W11480891
    COVER
    Part Number: W11480891
      Special Order
    $24.97
  • 12
    RESERVOIR – Part Number: W11463083
    RESERVOIR
    Part Number: W11463083
      In Stock
    $80.79
  • 13
    Thermistor – Part Number: WP2188820
    Thermistor
    Part Number: WP2188820
      In Stock
    $34.17
  • 14
    SCREW – Part Number: W10141518
    SCREW
    Part Number: W10141518
      Special Order
    $14.09
  • 15
    COVER – Part Number: W11235125
    COVER
    Part Number: W11235125
      Special Order
    $58.07
  • 16
    THERMISTOR ASSY, JADE GRAY – Part Number: W11759117
    THERMISTOR ASSY, JADE GRAY
    Part Number: W11759117
      In Stock
    $49.03
  • 17
    Air Diffuser – Part Number: WP2220377
    Air Diffuser
    Part Number: WP2220377
      In Stock
    $196.85
  • 19
    COVER – Part Number: W10782834
    COVER
    Part Number: W10782834
      Special Order
    $51.17
05 - Freezer Liner And Air Flow Parts
05 - Freezer Liner And Air Flow Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    MOTOR-EVAP – Part Number: W11618271
    MOTOR-EVAP
    Part Number: W11618271
      In Stock
    $143.33
  • 2
    GASKET, FC EVAPORATOR BYPASS – Part Number: W11678119
    GASKET, FC EVAPORATOR BYPASS
    Part Number: W11678119
      No Longer Available
  • 3
    Screw – Part Number: WP488729
    Screw
    Part Number: WP488729
      In Stock
    $7.56
  • 4
    Refrigerator Single Hex Head Screw – Part Number: WP489069
    Refrigerator Single Hex Head Screw
    Part Number: WP489069
      In Stock
    $7.56
  • 5
    MOTOR-EVAP – Part Number: W11631623
    MOTOR-EVAP
    Part Number: W11631623
      In Stock
    $179.70
  • 6
    THERMISTOR ASSY, JADE GRAY – Part Number: W11759117
    THERMISTOR ASSY, JADE GRAY
    Part Number: W11759117
      In Stock
    $49.03
  • 8
    WEDGE – Part Number: W10769279
    WEDGE
    Part Number: W10769279
      Special Order
    $59.12
  • 9
    SCREW – Part Number: W10678207
    SCREW
    Part Number: W10678207
      Special Order
    $17.35
  • 10
    MODULE – Part Number: W11484836
    MODULE
    Part Number: W11484836
      In Stock
    $26.35
  • 11
    CONTROL BOARD – Part Number: W11737647
    CONTROL BOARD
    Part Number: W11737647
      Special Order
    $156.32
  • 12
    GUARD – Part Number: W10775705
    GUARD
    Part Number: W10775705
      Special Order
    $54.90
  • 13
    STUD-SHELF – Part Number: W10789219
    STUD-SHELF
    Part Number: W10789219
      Special Order
    $22.79
  • 14
    LADDER – Part Number: W11481486
    LADDER
    Part Number: W11481486
      Special Order
    $57.01
  • 15
    WEDGE – Part Number: W10769280
    WEDGE
    Part Number: W10769280
      Special Order
    $59.12
  • 16
    SCREW – Part Number: W10784949
    SCREW
    Part Number: W10784949
      Special Order
    $11.91
  • 17
    DUCT-AIR – Part Number: W11751992
    DUCT-AIR
    Part Number: W11751992
      No Longer Available
  • 18
    SCREW – Part Number: W10784922
    SCREW
    Part Number: W10784922
      Special Order
    $21.70
  • 19
    SUPPORT – Part Number: 520965
    SUPPORT
    Part Number: 520965
      Special Order
    $22.79
  • 20
    CONTROL BOARD – Part Number: W11751969
    CONTROL BOARD
    Part Number: W11751969
      Special Order
    $158.82
  • 22
    Refrigerator Screw – Part Number: WP8281163
    Refrigerator Screw
    Part Number: WP8281163
      In Stock
    $12.05
  • 23
    RAIL-EVAPORATOR COVER, LH – Part Number: W11756941
    RAIL-EVAPORATOR COVER, LH
    Part Number: W11756941
      Special Order
    $53.84
  • 23A
    W11467830 – Part Number: W11756942
    W11467830
    Part Number: W11756942
      Special Order
    $53.84
  • 24
    Screw – Part Number: WP98008545
    Screw
    Part Number: WP98008545
      In Stock
    $7.56
  • 25
    COVER-EVAPORATOR,42,CHARCOAL – Part Number: W11756949
    COVER-EVAPORATOR,42,CHARCOAL
    Part Number: W11756949
      Special Order
    $86.87
  • 26
    GASKET – Part Number: W11467832
    GASKET
    Part Number: W11467832
      In Stock
    $28.76
  • 27
    SCREW – Part Number: W10678210
    SCREW
    Part Number: W10678210
      Special Order
    $18.44
  • 28
    COVER – Part Number: W11235125
    COVER
    Part Number: W11235125
      Special Order
    $58.07
  • 29
    Thermistor – Part Number: WP2188820
    Thermistor
    Part Number: WP2188820
      In Stock
    $34.17
06 - Icemaker And Ice Container Parts
06 - Icemaker And Ice Container Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    BIN-CRUSH – Part Number: W11452365
    BIN-CRUSH
    Part Number: W11452365
      Special Order
    $200.66
  • 2
    BIN-ICE – Part Number: WP2222965
    BIN-ICE
    Part Number: WP2222965
      In Stock
    $122.19
  • 3
    BUTTON-BIN – Part Number: W11455248
    BUTTON-BIN
    Part Number: W11455248
      On Order
    $82.83
  • 4
    Latch, Bin – Part Number: W10134783
    Latch, Bin
    Part Number: W10134783
      In Stock
    $53.84
  • 5
    Refrigerator Spring Latch – Part Number: WP2198608
    Refrigerator Spring Latch
    Part Number: WP2198608
      In Stock
    $9.74
  • 6
    SWITCH – Part Number: W11592420
    SWITCH
    Part Number: W11592420
      Special Order
    $40.50
  • 7
    Refrigerator Screw – Part Number: WP8281163
    Refrigerator Screw
    Part Number: WP8281163
      In Stock
    $12.05
  • 8
    HOLDER – Part Number: W10785288
    HOLDER
    Part Number: W10785288
      Special Order
    $17.35
  • 9
    Refrigerator Seal – Part Number: WP2198628
    Refrigerator Seal
    Part Number: WP2198628
      In Stock
    $13.00
  • 10
    Ice Ejector Bar – Part Number: WP2318082
    Ice Ejector Bar
    Part Number: WP2318082
      In Stock
    $79.15
  • 11
    ENCLOSURE – Part Number: W11461791
    ENCLOSURE
    Part Number: W11461791
      In Stock
    $53.84
  • 12
    Ice Bucket Auger Motor – Part Number: W10822606
    Ice Bucket Auger Motor
    Part Number: W10822606
      In Stock
    $113.91
  • 13
    COVER – Part Number: W11459587
    COVER
    Part Number: W11459587
      Special Order
    $47.97
  • 14
    Drive Shaft Coupling Sleeve – Part Number: WP2315559
    Drive Shaft Coupling Sleeve
    Part Number: WP2315559
      In Stock
    $48.78
  • 15
    ICE-CONTNR – Part Number: W11452363
    ICE-CONTNR
    Part Number: W11452363
      In Stock
    $295.09
  • 16
    Washer – Part Number: WPW10254073
    Washer
    Part Number: WPW10254073
      In Stock
    $10.83
  • 17
    ICEMAKER – Part Number: W11737191
    ICEMAKER
    Part Number: W11737191
      In Stock
    $155.07
  • 18
    SCREW – Part Number: W10678210
    SCREW
    Part Number: W10678210
      Special Order
    $18.44
07 - Refrigerator Shelf Parts
07 - Refrigerator Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    Glass Shelf – Part Number: WPW10187535
    Glass Shelf
    Part Number: WPW10187535
      Special Order
    $157.17
  • 2
    CRISPER PAN – Part Number: W11755563
    CRISPER PAN
    Part Number: W11755563
      No Longer Available
  • 4
    GLASS/FRAME ASSY-CRISP COV,42 – Part Number: W11634219
    GLASS/FRAME ASSY-CRISP COV,42
    Part Number: W11634219
      Special Order
    $181.32
  • 5
    PAN-MEAT – Part Number: W11626007
    PAN-MEAT
    Part Number: W11626007
      Special Order
    $230.18
  • 6
    SUPPORT – Part Number: W11690161
    SUPPORT
    Part Number: W11690161
      Special Order
    $35.16
  • 7
    DUCT-AIR – Part Number: 2307810
    DUCT-AIR
    Part Number: 2307810
      In Stock
    $46.90
  • 9
    SPACER – Part Number: W11451492
    SPACER
    Part Number: W11451492
      Special Order
    $119.09
  • 10
    Screw – Part Number: WP8533928
    Screw
    Part Number: WP8533928
      In Stock
    $7.56
  • 12
    SLIDE – Part Number: W10844011
    SLIDE
    Part Number: W10844011
      Special Order
    $144.30
  • 12A
    SLIDE – Part Number: W10732727
    SLIDE
    Part Number: W10732727
      Special Order
    $144.30
  • 13
    SLIDE – Part Number: W10844010
    SLIDE
    Part Number: W10844010
      Special Order
    $144.30
  • 13A
    SLIDE – Part Number: W10732303
    SLIDE
    Part Number: W10732303
      Special Order
    $144.30
  • 14
    Screw 818 X 1 1/4 – Part Number: WP3400886
    Screw 818 X 1 1/4
    Part Number: WP3400886
      Special Order
    $9.85
08 - Freezer Shelf Parts
08 - Freezer Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    SHELF-WIRE – Part Number: W11455934
    SHELF-WIRE
    Part Number: W11455934
      Special Order
    $111.83
  • 2
    SHELF – Part Number: W11455932
    SHELF
    Part Number: W11455932
      Special Order
    $105.63
  • 3
    BASKET-FZR – Part Number: W11690617
    BASKET-FZR
    Part Number: W11690617
      Special Order
    $171.49
  • 4
    FRONT-BSKT – Part Number: W11452329
    FRONT-BSKT
    Part Number: W11452329
      Special Order
    $199.57
  • 5
    Slide, Basket (Left Side) – Part Number: WP2259318
    Slide, Basket (Left Side)
    Part Number: WP2259318
      Special Order
    $163.70
  • 5a
    SLIDE – Part Number: 2259317
    SLIDE
    Part Number: 2259317
      No Longer Available
  • 6
    Screw – Part Number: WP8533928
    Screw
    Part Number: WP8533928
      In Stock
    $7.56
  • 7
    DOOR-ICE – Part Number: W11567129
    DOOR-ICE
    Part Number: W11567129
      Special Order
    $57.01
  • 8
    BRACKET-I/M C0VER – Part Number: W11766462
    BRACKET-I/M C0VER
    Part Number: W11766462
      On Order
    $27.69
09 - Refrigerator Door Parts
09 - Refrigerator Door Parts Diagram and Parts List for  Whirlpool Refrigerator
  • LEAF ASSY & SPACER-HINGE,TOP,B – Part Number: W11673500
    LEAF ASSY & SPACER-HINGE,TOP,B
    Part Number: W11673500
      In Stock
    $82.45
  • GRIPPER ASSY-DOOR BIN,42,JA – Part Number: W11454935
    GRIPPER ASSY-DOOR BIN,42,JA
    Part Number: W11454935
      Special Order
    $199.37
  • 1
    DOOR ASSEMBLY – Part Number: W10800807
    DOOR ASSEMBLY
    Part Number: W10800807
      No Longer Available
  • 2
    Washer – Part Number: WP2006346
    Washer
    Part Number: WP2006346
      In Stock
    $11.91
  • 3
    LEAF ASSY & SPACER-HINGE,TOP,B – Part Number: W11673500
    LEAF ASSY & SPACER-HINGE,TOP,B
    Part Number: W11673500
      In Stock
    $82.45
  • 5
    SCREW – Part Number: W11474472
    SCREW
    Part Number: W11474472
      In Stock
    $7.56
  • 6
    Door Hinge – Part Number: 2302878
    Door Hinge
    Part Number: 2302878
      Special Order
    $52.23
  • 7
    STUD-HNDLE – Part Number: W11631830
    STUD-HNDLE
    Part Number: W11631830
      Special Order
    $11.91
  • 8
    Screw – Part Number: WP308544
    Screw
    Part Number: WP308544
      Special Order
    $7.56
  • 9
    GASKET-FIP – Part Number: W10800817
    GASKET-FIP
    Part Number: W10800817
      In Stock
    $190.88
  • 10
    DOOR-SKIN – Part Number: W10800811
    DOOR-SKIN
    Part Number: W10800811
      No Longer Available
  • 11
    HANDLE – Part Number: W11358123
    HANDLE
    Part Number: W11358123
      Special Order
    $231.64
  • 12
    SPACER – Part Number: W10758377
    SPACER
    Part Number: W10758377
      Special Order
    $81.50
  • 13
    SCREW – Part Number: W10759522
    SCREW
    Part Number: W10759522
      Special Order
    $7.56
  • 14
    SCREW – Part Number: W11748041
    SCREW
    Part Number: W11748041
      Special Order
    $18.44
  • 15
    SPACER – Part Number: W10761892
    SPACER
    Part Number: W10761892
      Special Order
    $58.07
  • 16
    SPACER – Part Number: W10758378
    SPACER
    Part Number: W10758378
      Special Order
    $73.92
  • 17
    SPACER – Part Number: W10761895
    SPACER
    Part Number: W10761895
      Special Order
    $52.23
  • 18
    GAP-HINGE – Part Number: W11700297
    GAP-HINGE
    Part Number: W11700297
      Special Order
    $27.97
  • 19
    PLATE – Part Number: W10127710
    PLATE
    Part Number: W10127710
      Special Order
    $19.53
  • 21
    BIN-CNTLVR – Part Number: W11450385
    BIN-CNTLVR
    Part Number: W11450385
      Special Order
    $246.91
  • 22
    GRIPPER ASSY-DOOR BIN,42,JA – Part Number: W11454935
    GRIPPER ASSY-DOOR BIN,42,JA
    Part Number: W11454935
      Special Order
    $199.37
10 - Freezer Door Parts
10 - Freezer Door Parts Diagram and Parts List for  Whirlpool Refrigerator
  • LEAF ASSY & SPACER-HINGE,TOP,B – Part Number: W11673500
    LEAF ASSY & SPACER-HINGE,TOP,B
    Part Number: W11673500
      In Stock
    $82.45
  • 1
    DOR-FIP – Part Number: W11633035
    DOR-FIP
    Part Number: W11633035
      Special Order
    $1143.77
  • 2
    PLATE – Part Number: W10127710
    PLATE
    Part Number: W10127710
      Special Order
    $19.53
  • 3
    DOOR HINGE – Part Number: W11752085
    DOOR HINGE
    Part Number: W11752085
      In Stock
    $44.76
  • 4
    SCREW – Part Number: W11474472
    SCREW
    Part Number: W11474472
      In Stock
    $7.56
  • 5
    LEAF ASSY & SPACER-HINGE,TOP,B – Part Number: W11673500
    LEAF ASSY & SPACER-HINGE,TOP,B
    Part Number: W11673500
      In Stock
    $82.45
  • 7
    GASKET-FIP – Part Number: W10800809
    GASKET-FIP
    Part Number: W10800809
      Special Order
    $190.88
  • 8
    HANDLE – Part Number: W11358123
    HANDLE
    Part Number: W11358123
      Special Order
    $231.64
  • 9
    SPACER – Part Number: W10758377
    SPACER
    Part Number: W10758377
      Special Order
    $81.50
  • 10
    DOOR-SKIN – Part Number: W11633383
    DOOR-SKIN
    Part Number: W11633383
      Special Order
    $926.73
  • 11
    SCREW – Part Number: W11748041
    SCREW
    Part Number: W11748041
      Special Order
    $18.44
  • 12
    SPACER – Part Number: W10758115
    SPACER
    Part Number: W10758115
      Special Order
    $55.95
  • 13
    SCREW – Part Number: W10759522
    SCREW
    Part Number: W10759522
      Special Order
    $7.56
  • 14
    SPACER – Part Number: W10758142
    SPACER
    Part Number: W10758142
      Special Order
    $55.95
  • 15
    SPACER – Part Number: W10758378
    SPACER
    Part Number: W10758378
      Special Order
    $73.92
  • 16
    Screw – Part Number: WP308544
    Screw
    Part Number: WP308544
      Special Order
    $7.56
  • 17
    GAP-HINGE – Part Number: W11700297
    GAP-HINGE
    Part Number: W11700297
      Special Order
    $27.97
  • 19
    STUD-HNDLE – Part Number: W11631830
    STUD-HNDLE
    Part Number: W11631830
      Special Order
    $11.91
  • 20
    Washer – Part Number: WP2006346
    Washer
    Part Number: WP2006346
      In Stock
    $11.91
11 - Dispenser Front Parts
11 - Dispenser Front Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 2
    Refrigerator Screw – Part Number: WP8281163
    Refrigerator Screw
    Part Number: WP8281163
      In Stock
    $12.05
  • 3
    BRACKET-MOTOR,ICE DOOR – Part Number: W10542660
    BRACKET-MOTOR,ICE DOOR
    Part Number: W10542660
      Special Order
    $53.30
  • 4
    Ice Door Motor & Bracket Assembly – Part Number: WPW10546285
    Ice Door Motor & Bracket Assembly
    Part Number: WPW10546285
      In Stock
    $76.64
  • 5
    Motor – Part Number: WPW10205979
    Motor
    Part Number: WPW10205979
      In Stock
    $53.30
  • 6
    DOOR-CHUTE – Part Number: WPW10504458
    DOOR-CHUTE
    Part Number: WPW10504458
      In Stock
    $19.53
  • 7
    SUPPORT – Part Number: W10542663
    SUPPORT
    Part Number: W10542663
      In Stock
    $47.97
  • 8
    Console Screw – Part Number: WP4449745
    Console Screw
    Part Number: WP4449745
      Special Order
    $7.56
  • 9
    Spigot – Part Number: WP2305235
    Spigot
    Part Number: WP2305235
      In Stock
    $73.53
  • 10
    SEPARATOR-DISP,BIR – Part Number: W11649219
    SEPARATOR-DISP,BIR
    Part Number: W11649219
      Special Order
    $42.63
  • 12
    COVER-FRNT – Part Number: W11634220
    COVER-FRNT
    Part Number: W11634220
      Special Order
    $463.13
  • 13
    PAD – Part Number: W11629729
    PAD
    Part Number: W11629729
      In Stock
    $55.95
  • 14
    PAD – Part Number: W11629728
    PAD
    Part Number: W11629728
      In Stock
    $55.95
  • 16
    WIRE-JUMPR – Part Number: W11629730
    WIRE-JUMPR
    Part Number: W11629730
      Special Order
    $20.62
  • 17
    TRAY-DRIP – Part Number: W11630205
    TRAY-DRIP
    Part Number: W11630205
      Special Order
    $66.52
12 - Top Grille And Unit Cover Parts
12 - Top Grille And Unit Cover Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    GRILL-UPPR – Part Number: W11747350
    GRILL-UPPR
    Part Number: W11747350
      On Order
    $267.71
  • 2
    COVER-UNIT – Part Number: W11735285
    COVER-UNIT
    Part Number: W11735285
      Special Order
    $132.55
  • 3
    SCREW – Part Number: W10784922
    SCREW
    Part Number: W10784922
      Special Order
    $21.70
  • 4
    COVER-UNIT – Part Number: W11729400
    COVER-UNIT
    Part Number: W11729400
      Special Order
    $85.01
  • 5
    COVER-UNIT,FRONT – Part Number: W11435372
    COVER-UNIT,FRONT
    Part Number: W11435372
      Special Order
    $45.83
  • 6
    INSULATION – Part Number: W11244166
    INSULATION
    Part Number: W11244166
      Special Order
    $50.10
  • 7
    DIVIDER – Part Number: W10645086
    DIVIDER
    Part Number: W10645086
      Special Order
    $55.95
  • 8
    COVER-SWITCH,SAFETY – Part Number: W11356980
    COVER-SWITCH,SAFETY
    Part Number: W11356980
      Special Order
    $53.84
13 - Upper Unit Parts
13 - Upper Unit Parts Diagram and Parts List for  Whirlpool Refrigerator
  • COUPLER – Part Number: W11504445
    COUPLER
    Part Number: W11504445
      In Stock
    $33.58
  • 1
    INVRTR-BOX – Part Number: W11623097
    INVRTR-BOX
    Part Number: W11623097
      In Stock
    $197.16
  • 2
    SCREW – Part Number: W11661574
    SCREW
    Part Number: W11661574
      Special Order
    $21.70
  • 3A
    COUPLER – Part Number: W11504415
    COUPLER
    Part Number: W11504415
      In Stock
    $29.04
  • 3B
    COUPLER – Part Number: W11504431
    COUPLER
    Part Number: W11504431
      In Stock
    $28.76
  • 3C
    COUPLER – Part Number: W11504416
    COUPLER
    Part Number: W11504416
      In Stock
    $30.11
  • 4
    HOUSING – Part Number: W10550831
    HOUSING
    Part Number: W10550831
      Special Order
    $50.10
  • 5
    GROMMET – Part Number: W10587113
    GROMMET
    Part Number: W10587113
      Special Order
    $17.35
  • 6
    GROMMET – Part Number: W11661108
    GROMMET
    Part Number: W11661108
      Special Order
    $14.09
  • 7
    PLATE-CONDENSER MTG,LFT – Part Number: W11756945
    PLATE-CONDENSER MTG,LFT
    Part Number: W11756945
      Special Order
    $45.83
  • 7A
    PLATE-CONDENSER MTG,RT – Part Number: W11756946
    PLATE-CONDENSER MTG,RT
    Part Number: W11756946
      Special Order
    $45.83
  • 8
    BRACKET-CONDENSER,BOTTOM – Part Number: W11756954
    BRACKET-CONDENSER,BOTTOM
    Part Number: W11756954
      Special Order
    $45.83
  • 9
    COVER – Part Number: W11247667
    COVER
    Part Number: W11247667
      Special Order
    $58.07
  • 10
    TUBE – Part Number: W11777981
    TUBE
    Part Number: W11777981
      Special Order
    $54.90
  • 12
    Screw – Part Number: WP965173
    Screw
    Part Number: WP965173
      In Stock
    $7.56
  • 13
    BRACKET – Part Number: 2256328
    BRACKET
    Part Number: 2256328
      Special Order
    $50.10
  • 14
    SENSOR – Part Number: W11627456
    SENSOR
    Part Number: W11627456
      Special Order
    $53.84
  • 15
    Refrigerator Single Hex Head Screw – Part Number: WP489069
    Refrigerator Single Hex Head Screw
    Part Number: WP489069
      In Stock
    $7.56
  • 16
    CONDENSER – Part Number: W11693236
    CONDENSER
    Part Number: W11693236
      In Stock
    $80.75
  • 16A
    COUPLER – Part Number: W11504445
    COUPLER
    Part Number: W11504445
      In Stock
    $33.58
  • 17
    HARNS-WIRE – Part Number: W11421662
    HARNS-WIRE
    Part Number: W11421662
      Special Order
    $96.90
  • 19
    Refrigerator Screw – Part Number: WP489399
    Refrigerator Screw
    Part Number: WP489399
      In Stock
    $7.56
  • 20
    Zip Tie – Part Number: WPW10339879
    Zip Tie
    Part Number: WPW10339879
      In Stock
    $7.56
  • 21
    DRIER-TUBE – Part Number: W11109499
    DRIER-TUBE
    Part Number: W11109499
      In Stock
    $36.23
  • 21B
    COUPLER – Part Number: W11504432
    COUPLER
    Part Number: W11504432
      In Stock
    $27.69
  • 22
    SLEEVE FOAM 152 X 26.1 X 7.1 – Part Number: W11751592
    SLEEVE FOAM 152 X 26.1 X 7.1
    Part Number: W11751592
      In Stock
    $27.21
  • 23
    MOTOR-COND – Part Number: W11623099
    MOTOR-COND
    Part Number: W11623099
      On Order
    $75.85
  • 24
    Water Tubing Clamp – Part Number: W10833902
    Water Tubing Clamp
    Part Number: W10833902
      In Stock
    $10.83
  • 25
    GROMMET – Part Number: W10852725
    GROMMET
    Part Number: W10852725
      In Stock
    $9.74
  • 26
    Screw – Part Number: WPW10068250
    Screw
    Part Number: WPW10068250
      Special Order
    $8.65
  • 27
    SCREW – Part Number: W10068580
    SCREW
    Part Number: W10068580
      Special Order
    $17.35
  • 28
    Dishwasher Screw 818 X 5/8 – Part Number: WP9741232
    Dishwasher Screw 818 X 5/8
    Part Number: WP9741232
      In Stock
    $7.60
  • 29
    WIRE-JUMPR – Part Number: 2310195
    WIRE-JUMPR
    Part Number: 2310195
      Special Order
    $68.63
  • 30
    TUBE – Part Number: W11735284
    TUBE
    Part Number: W11735284
      Special Order
    $44.76
  • 31
    TUBE – Part Number: W11482820
    TUBE
    Part Number: W11482820
      Special Order
    $28.76
  • 33
    SUPPORT COVER-CONDENSER – Part Number: W11756951
    SUPPORT COVER-CONDENSER
    Part Number: W11756951
      Special Order
    $49.03
  • 34
    CORD-POWER – Part Number: 2310196
    CORD-POWER
    Part Number: 2310196
      Special Order
    $55.95
  • 35
    BRACKET – Part Number: W11435371
    BRACKET
    Part Number: W11435371
      Special Order
    $37.30
14 - Lower Unit And Tube Parts
14 - Lower Unit And Tube Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    EVAPORATOR BRACKET RIGHT TOP – Part Number: W11756943
    EVAPORATOR BRACKET RIGHT TOP
    Part Number: W11756943
      Special Order
    $51.17
  • 2
    TUBE – Part Number: W11530767
    TUBE
    Part Number: W11530767
      Special Order
    $62.29
  • 4
    EVAP THERMISTOR – Part Number: W11629268
    EVAP THERMISTOR
    Part Number: W11629268
      On Order
    $38.36
  • 5
    TUBE – Part Number: W11444578
    TUBE
    Part Number: W11444578
      Special Order
    $62.29
  • 7
    COVER, WIRING BOTTOM – Part Number: W11756953
    COVER, WIRING BOTTOM
    Part Number: W11756953
      Special Order
    $53.84
  • 8
    COVER-WIRE – Part Number: W11756952
    COVER-WIRE
    Part Number: W11756952
      Special Order
    $43.70
  • 9
    TUBE – Part Number: W11445483
    TUBE
    Part Number: W11445483
      Special Order
    $62.29
  • 10
    SHIELD – Part Number: W10321050
    SHIELD
    Part Number: W10321050
      Special Order
    $46.90
  • 11
    EVAPORATOR – Part Number: W11629713
    EVAPORATOR
    Part Number: W11629713
      In Stock
    $172.59
  • 11A
    COUPLER – Part Number: W11504450
    COUPLER
    Part Number: W11504450
      In Stock
    $48.35
  • 11B
    COUPLER – Part Number: W11506620
    COUPLER
    Part Number: W11506620
      In Stock
    $36.23
  • 13
    Refrigerator Single Hex Head Screw – Part Number: WP489069
    Refrigerator Single Hex Head Screw
    Part Number: WP489069
      In Stock
    $7.56
  • 14
    GROMMET-SOUND DEADENING – Part Number: W11715935
    GROMMET-SOUND DEADENING
    Part Number: W11715935
      Special Order
    $17.35
  • 15
    INSULATION – Part Number: W11553819
    INSULATION
    Part Number: W11553819
      In Stock
    $21.70
  • 16
    GASKET – Part Number: W10432308
    GASKET
    Part Number: W10432308
      In Stock
    $20.62
  • 17
    Zip Tie – Part Number: WPW10339879
    Zip Tie
    Part Number: WPW10339879
      In Stock
    $7.56
  • 18
    CLIP – Part Number: W10169509
    CLIP
    Part Number: W10169509
      Special Order
    $51.17
  • 19
    Support, Drain Pan – Part Number: 2320554
    Support, Drain Pan
    Part Number: 2320554
      Special Order
    $44.76
  • 20
    DAMPENER – Part Number: 2215648
    DAMPENER
    Part Number: 2215648
      Special Order
    $18.44

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
