Whirlpool Refrigerator Replacement Parts For Model WRF535SMHB03

We Sell Only Genuine Whirlpool Parts

Find Whirlpool WRF535SMHB03 Parts By Symptom

Light not working

24%

Door won’t open or close

21%

Leaking

15%

Fridge too warm

12%

Ice maker not making ice

7%

Freezer not defrosting

4%

Fridge too cold

4%

Noisy

3%

Frost buildup

3%

Ice maker won’t dispense ice

2%

Will Not Start

1%

Freezer section too warm

1%

Fridge and Freezer are too warm

1%

Door Sweating

1%

Freezer too cold

1%

Fridge runs too long

0%

Ice maker dispenses too much ice

0%

Too warm

0%

Won’t start

0%

Not dispensing water

0%

Clicking sound

0%

Popular Parts for WRF535SMHB03

Search Within Model

Questions & Answers for Whirlpool WRF535SMHB03
Browse all Parts Search by Area
Cabinet Parts Diagram and Parts List for  Whirlpool Refrigerator
Cabinet Parts
Freezer Door Parts Diagram and Parts List for  Whirlpool Refrigerator
Freezer Door Parts
Freezer Liner And Icemaker Parts Diagram and Parts List for  Whirlpool Refrigerator
Freezer Liner And Icemaker Parts
Optional Parts Diagram and Parts List for  Whirlpool Refrigerator
Optional Parts
Refrigerator Door Parts Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Door Parts
Refrigerator Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Liner Parts
Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator
Shelf Parts
Unit Parts Diagram and Parts List for  Whirlpool Refrigerator
Unit Parts
Previous Showing All Parts Next

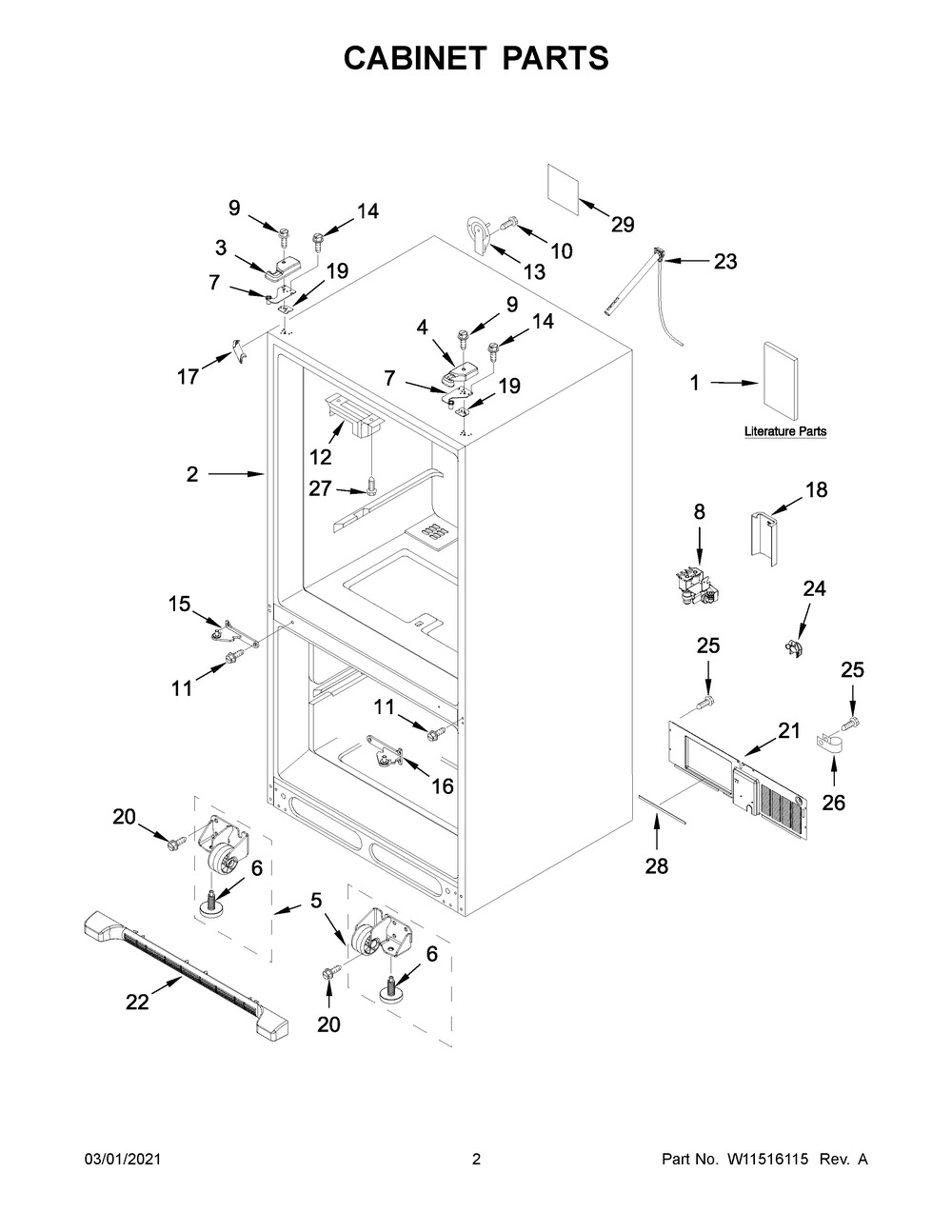

Cabinet Parts
Cabinet Parts Diagram and Parts List for  Whirlpool Refrigerator

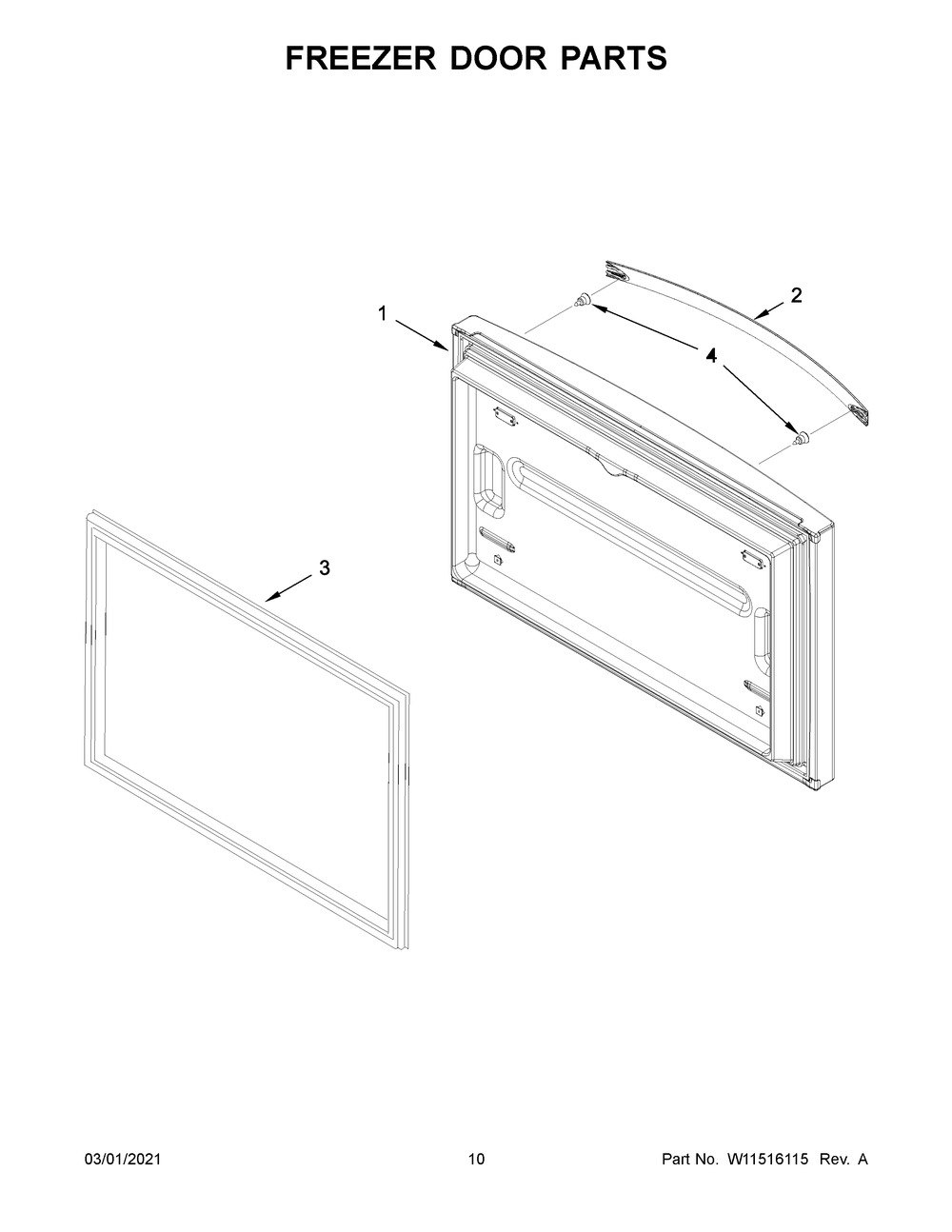

Freezer Door Parts
Freezer Door Parts Diagram and Parts List for  Whirlpool Refrigerator

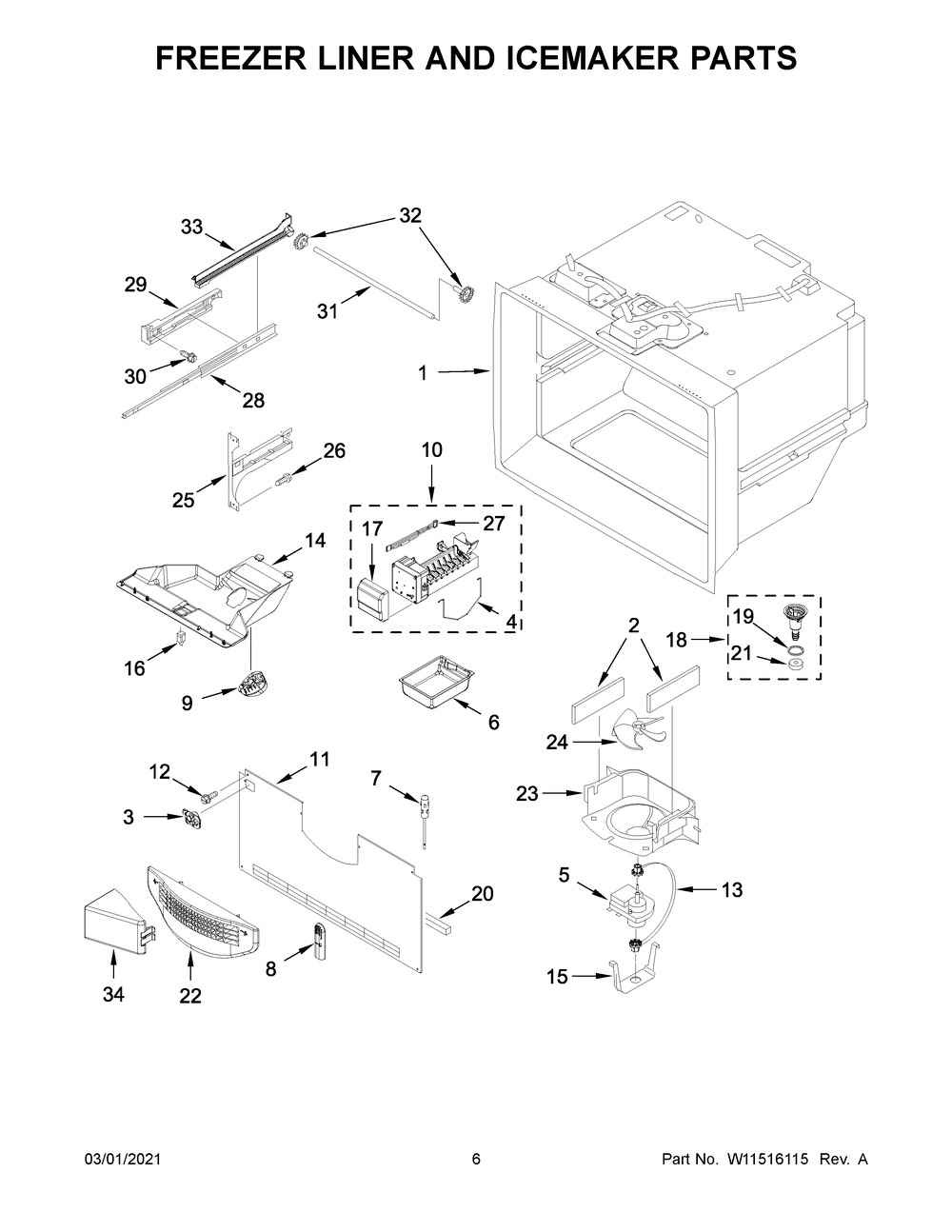

Freezer Liner And Icemaker Parts
Freezer Liner And Icemaker Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 2
    GASKET – Part Number: W10856123
    GASKET
    Part Number: W10856123
      In Stock
    $9.40
  • 3
    BRACKET – Part Number: W11448709
    BRACKET
    Part Number: W11448709
      Special Order
    $25.15
  • 4
    Shut Arm – Part Number: W11285509
    Shut Arm
    Part Number: W11285509
      In Stock
    $70.33
  • 5
    Freezer Evaporator Fan Motor 115v 60hz – Part Number: WPW10128551
    Freezer Evaporator Fan Motor 115v 60hz
    Part Number: WPW10128551
      In Stock
    $56.05
  • 6
    Ice Pan – Part Number: WPW10171529
    Ice Pan
    Part Number: WPW10171529
      In Stock
    $79.95
  • 7
    Refrigerator Thermistor – Part Number: W10316760
    Refrigerator Thermistor
    Part Number: W10316760
      In Stock
    $47.33
  • 8
    Cover – Part Number: WP67003924
    Cover
    Part Number: WP67003924
      In Stock
    $9.40
  • 9
    MODULE – Part Number: W11602886
    MODULE
    Part Number: W11602886
      In Stock
    $31.88
  • 10
    Refrigerator Ice Maker Assembly – Part Number: W10884390
    Refrigerator Ice Maker Assembly
    Part Number: W10884390
      In Stock
    $101.98
  • 11
    COVER-EVAP – Part Number: W11727809
    COVER-EVAP
    Part Number: W11727809
      In Stock
    $56.05
  • 12
    Screw – Part Number: 67006425
    Screw
    Part Number: 67006425
      In Stock
    $7.30
  • 13
    Grommet – Part Number: W10121318
    Grommet
    Part Number: W10121318
      In Stock
    $47.33
  • 14
    Housing – Part Number: WPW10277025
    Housing
    Part Number: WPW10277025
      In Stock
    $74.41
  • 15
    CLIP – Part Number: 13058002
    CLIP
    Part Number: 13058002
      Special Order
    $18.85
  • 16
    Door Switch – Part Number: W11396033
    Door Switch
    Part Number: W11396033
      In Stock
    $29.82
  • 17
    Ice Maker Front Cover – Part Number: WPW10289690
    Ice Maker Front Cover
    Part Number: WPW10289690
      In Stock
    $7.30
  • 18
    FUNNEL – Part Number: W10815413
    FUNNEL
    Part Number: W10815413
      In Stock
    $47.33
  • 19
    Seal – Part Number: WPM0500703
    Seal
    Part Number: WPM0500703
      Special Order
    $11.50
  • 20
    GASKET – Part Number: W11159728
    GASKET
    Part Number: W11159728
      In Stock
    $22.00
  • 21
    Drain Tube Gasket – Part Number: WPB8381501
    Drain Tube Gasket
    Part Number: WPB8381501
      Special Order
    $9.40
  • 22
    Refrigerator Grille Shroud – Part Number: WPW10175909
    Refrigerator Grille Shroud
    Part Number: WPW10175909
      In Stock
    $47.33
  • 23
    GROMMET – Part Number: W11690160
    GROMMET
    Part Number: W11690160
      In Stock
    $6.25
  • 24
    Evaporator Fan Blade – Part Number: WP2169142
    Evaporator Fan Blade
    Part Number: WP2169142
      In Stock
    $27.76
  • 25
    Door Slide Bracket (Left) – Part Number: WPW10330991
    Door Slide Bracket (Left)
    Part Number: WPW10330991
      In Stock
    $75.43
  • 25A
    Door Slide Bracket (Right) – Part Number: WPW10330993
    Door Slide Bracket (Right)
    Part Number: WPW10330993
      In Stock
    $78.95
  • 26
    Refrigerator Screw – Part Number: WP98165
    Refrigerator Screw
    Part Number: WP98165
      In Stock
    $7.30
  • 27
    HARNS-WIRE – Part Number: W10886932
    HARNS-WIRE
    Part Number: W10886932
      Special Order
    $76.45
  • 28
    SLIDE – Part Number: W11658402
    SLIDE
    Part Number: W11658402
      In Stock
    $88.41
  • 29
    Slide Bracket – Part Number: WPW10284684
    Slide Bracket
    Part Number: WPW10284684
      In Stock
    $28.79
  • 29A
    Slide Bracket - White - Right Side – Part Number: WPW10284685
    Slide Bracket - White - Right Side
    Part Number: WPW10284685
      In Stock
    $28.79
  • 30
    Screw – Part Number: WP489474
    Screw
    Part Number: WP489474
      In Stock
    $7.30
  • 31
    SHAFT – Part Number: W11028221
    SHAFT
    Part Number: W11028221
      In Stock
    $24.10
  • 32
    Drawer Gear Kit – Part Number: 12002497
    Drawer Gear Kit
    Part Number: 12002497
      In Stock
    $19.90
  • 33
    Rail - Left Side – Part Number: W11489993
    Rail - Left Side
    Part Number: W11489993
      In Stock
    $17.80
  • 33A
    Rail - Right Side – Part Number: W11489994
    Rail - Right Side
    Part Number: W11489994
      In Stock
    $17.80
  • 34
    DEFLECTOR – Part Number: W10157765
    DEFLECTOR
    Part Number: W10157765
      On Order
    $49.39
Optional Parts
Optional Parts Diagram and Parts List for  Whirlpool Refrigerator

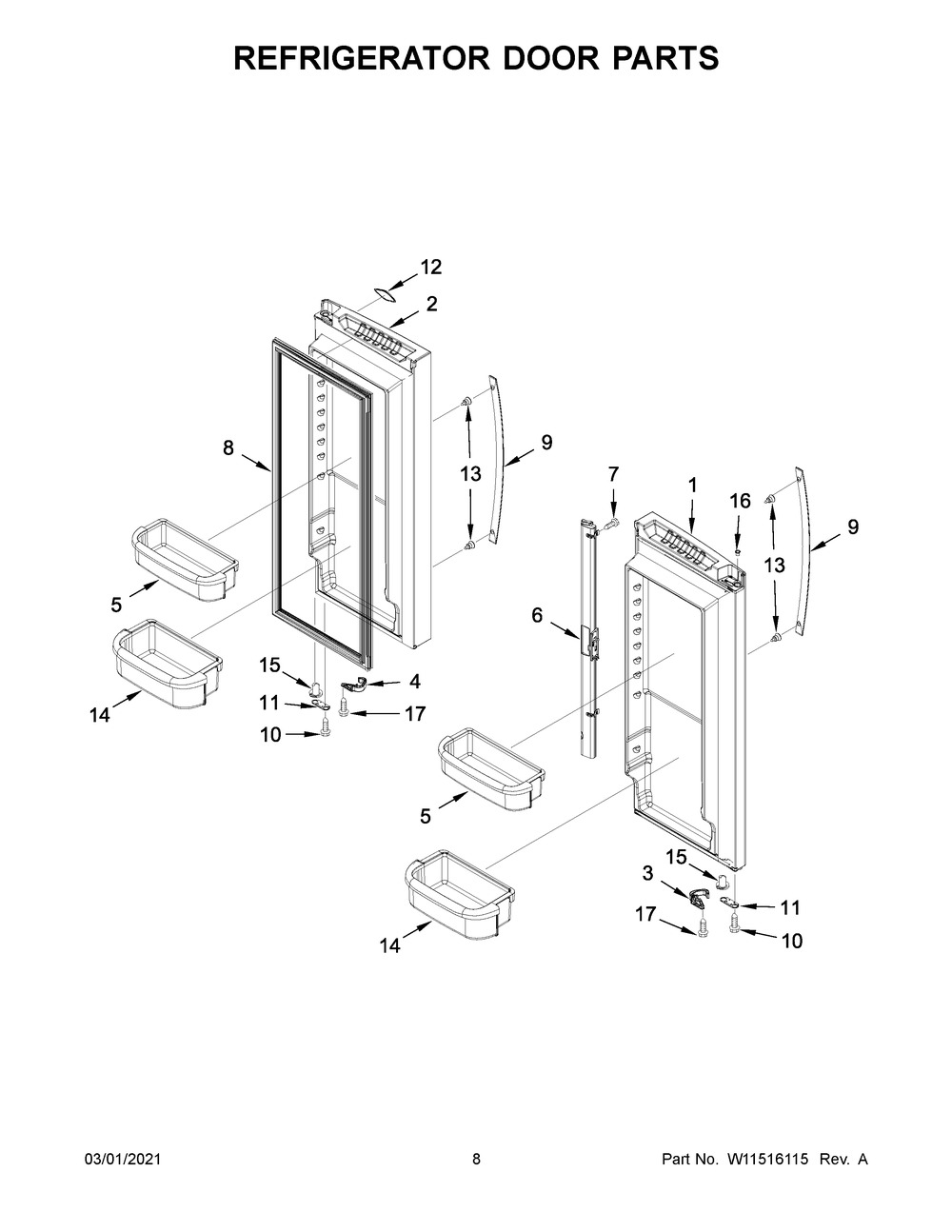

Refrigerator Door Parts
Refrigerator Door Parts Diagram and Parts List for  Whirlpool Refrigerator
Refrigerator Liner Parts
Refrigerator Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
Shelf Parts
Shelf Parts Diagram and Parts List for  Whirlpool Refrigerator

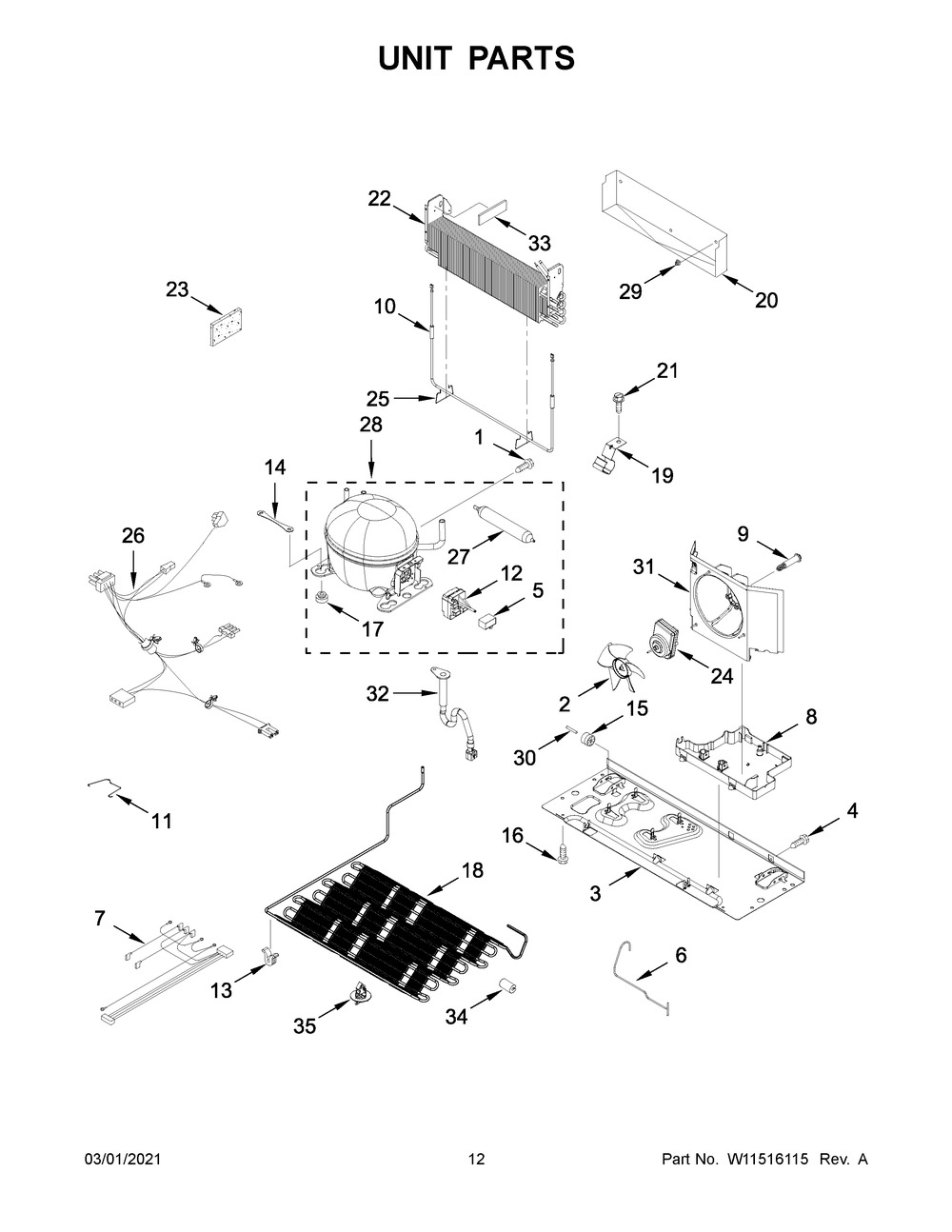

Unit Parts
Unit Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    USE WPL 67006433 – Part Number: 12992301
    USE WPL 67006433
    Part Number: 12992301
      Special Order
    $27.76
  • 2
    Fan Blade – Part Number: WP12825803
    Fan Blade
    Part Number: WP12825803
      In Stock
    $51.45
  • 3
    PLATE – Part Number: W11727651
    PLATE
    Part Number: W11727651
      Special Order
    $57.07
  • 4
    Screw – Part Number: 67006425
    Screw
    Part Number: 67006425
      In Stock
    $7.30
  • 5
    Capacitor – Part Number: WPW10350564
    Capacitor
    Part Number: WPW10350564
      In Stock
    $61.15
  • 6
    CONDENSER – Part Number: W11644420
    CONDENSER
    Part Number: W11644420
      Special Order
    $93.70
  • 7
    Wire Harness – Part Number: W11260592
    Wire Harness
    Part Number: W11260592
      In Stock
    $52.99
  • 8
    Drip Pan – Part Number: WPW10655368
    Drip Pan
    Part Number: WPW10655368
      In Stock
    $76.95
  • 9
    SCREW – Part Number: W10829281
    SCREW
    Part Number: W10829281
      In Stock
    $12.55
  • 10
    Defrost Heater Assembly – Part Number: WP12729123
    Defrost Heater Assembly
    Part Number: WP12729123
      In Stock
    $93.79
  • 11
    CLIP – Part Number: W11092534
    CLIP
    Part Number: W11092534
      Special Order
    $10.45
  • 12
    Start Device – Part Number: W11092533
    Start Device
    Part Number: W11092533
      In Stock
    $75.58
  • 13
    Grommet, Cond. (4) – Part Number: WPW10137529
    Grommet, Cond. (4)
    Part Number: WPW10137529
      Special Order
    $9.40
  • 14
    STRAP – Part Number: W10236396
    STRAP
    Part Number: W10236396
      Special Order
    $17.80
  • 15
    Roller – Part Number: WP67005149
    Roller
    Part Number: WP67005149
      On Order
    $23.05
  • 16
    Screw – Part Number: W10709798
    Screw
    Part Number: W10709798
      No Longer Available
  • 17
    GROMMET-COMPRESSOR – Part Number: W11678963
    GROMMET-COMPRESSOR
    Part Number: W11678963
      In Stock
    $9.40
  • 18
    CONDENSER – Part Number: W11644420
    CONDENSER
    Part Number: W11644420
      Special Order
    $93.70
  • 19
    CLAMP – Part Number: W10281329
    CLAMP
    Part Number: W10281329
      Special Order
    $15.70
  • 20
    TRAY-DRIP – Part Number: W11547653
    TRAY-DRIP
    Part Number: W11547653
      In Stock
    $50.42
  • 21
    Screw – Part Number: WP33001882
    Screw
    Part Number: WP33001882
      In Stock
    $45.27
  • 22
    EVAPORATOR – Part Number: W11256565
    EVAPORATOR
    Part Number: W11256565
      In Stock
    $163.46
  • 23
    INSULATION – Part Number: W11553819
    INSULATION
    Part Number: W11553819
      In Stock
    $20.95
  • 24
    Condenser Fan Motor – Part Number: W11613295
    Condenser Fan Motor
    Part Number: W11613295
      In Stock
    $67.27
  • 25
    CLIP – Part Number: W11673433
    CLIP
    Part Number: W11673433
      In Stock
    $76.57
  • 26
    Wire Harness – Part Number: W11218258
    Wire Harness
    Part Number: W11218258
      Special Order
    $70.33
  • 27
    Refrigerator Drier (Service) – Part Number: WPW10143759
    Refrigerator Drier (Service)
    Part Number: WPW10143759
      In Stock
    $28.79
  • 28
    COMPRESSOR – Part Number: W11209866
    COMPRESSOR
    Part Number: W11209866
      In Stock
    $213.45
  • 29
    CLIP- EVAP – Part Number: 10623002
    CLIP- EVAP
    Part Number: 10623002
      Special Order
    $16.75
  • 30
    Axle Roll – Part Number: 67006434
    Axle Roll
    Part Number: 67006434
      In Stock
    $9.40
  • 31
    SHROUD – Part Number: W11556315
    SHROUD
    Part Number: W11556315
      Special Order
    $48.36
  • 32
    P-Trap Drain Tube Kit – Part Number: W10619951
    P-Trap Drain Tube Kit
    Part Number: W10619951
      In Stock
    $43.21
  • 33
    GASKET – Part Number: W11451451
    GASKET
    Part Number: W11451451
      Special Order
    $11.50
  • 34
    GROMMET – Part Number: W10852725
    GROMMET
    Part Number: W10852725
      In Stock
    $9.40
  • 35
    CLIP – Part Number: W10815863
    CLIP
    Part Number: W10815863
      In Stock
    $44.24
  • NI
    Access Valve - 3/16 Inch – Part Number: 876764
    Access Valve - 3/16 Inch
    Part Number: 876764
      In Stock
    $47.33
  • NI
    VALVE – Part Number: 978030
    VALVE
    Part Number: 978030
      In Stock
    $51.45
  • NI
    Valve Access – Part Number: WP978025
    Valve Access
    Part Number: WP978025
      In Stock
    $44.24
  • NI
    Access Valve - 5/16 Inch – Part Number: 978026
    Access Valve - 5/16 Inch
    Part Number: 978026
      In Stock
    $55.03
  • NI
    Access Valve - 5/8 Inch – Part Number: 978029
    Access Valve - 5/8 Inch
    Part Number: 978029
      No Longer Available
  • NI
    Access Valve - 3/8 Inch – Part Number: 978027
    Access Valve - 3/8 Inch
    Part Number: 978027
      In Stock
    $49.39
