Whirlpool Refrigerator Replacement Parts For Model KUIX535HPA00

We Sell Only Genuine Whirlpool Parts

Find Whirlpool KUIX535HPA00 Parts By Symptom

Light not working

70%

Not cleaning dishes properly

8%

Leaking

7%

Fridge too warm

6%

Noisy

5%

Fridge and Freezer are too warm

2%

Ice maker not making ice

1%

Popular Parts for KUIX535HPA00

Search Within Model

Questions & Answers for Whirlpool KUIX535HPA00
Browse all Parts Search by Area
Cabinet, Door And Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
Cabinet, Door And Liner Parts
Control Panel Parts Diagram and Parts List for  Whirlpool Refrigerator
Control Panel Parts
Evaporator, Grid, And Water Parts Diagram and Parts List for  Whirlpool Refrigerator
Evaporator, Grid, And Water Parts
Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Refrigerator
Optional Parts (Not Included)
Pump Parts Diagram and Parts List for  Whirlpool Refrigerator
Pump Parts
Unit Parts Diagram and Parts List for  Whirlpool Refrigerator
Unit Parts
Previous Showing All Parts Next

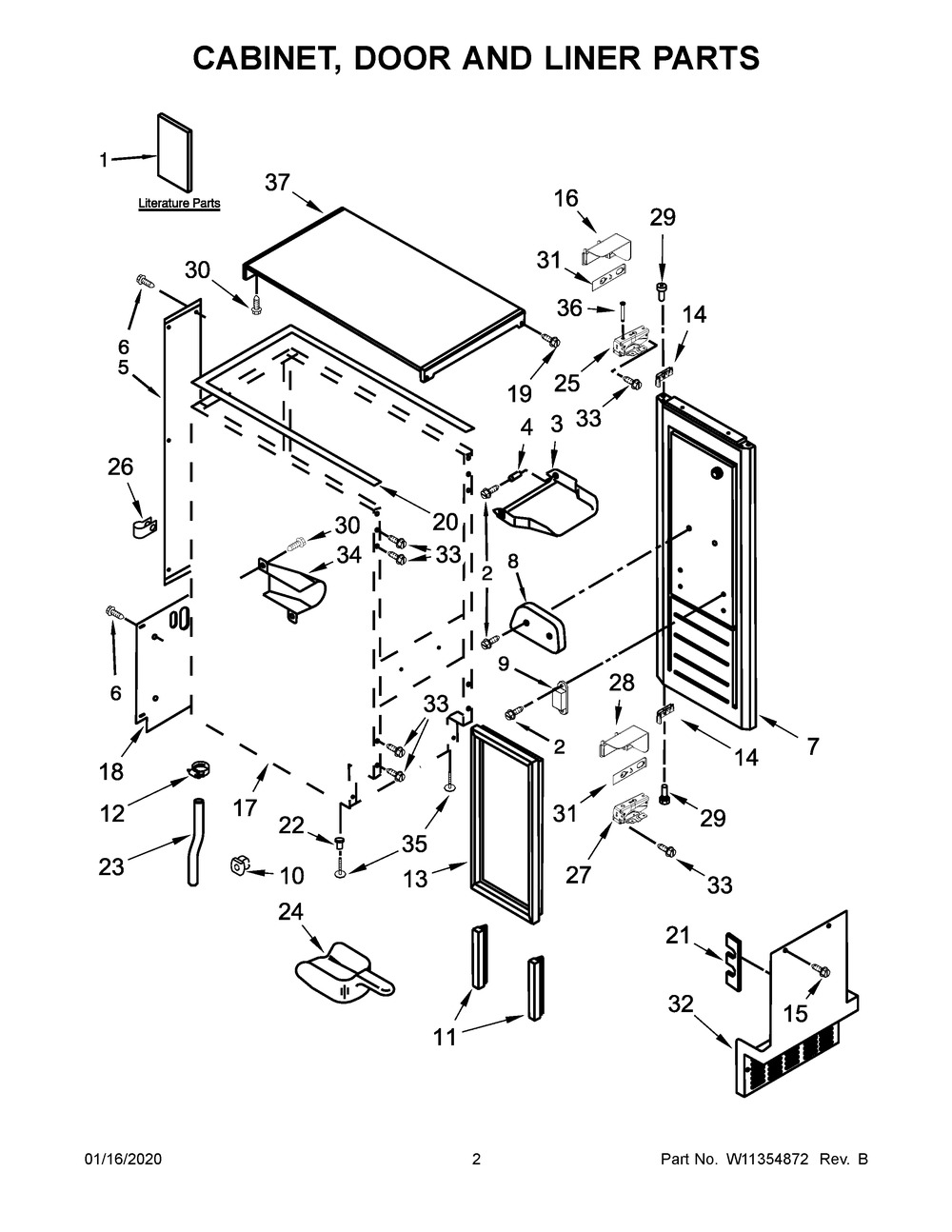

Cabinet, Door And Liner Parts
Cabinet, Door And Liner Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    Use And Care Guide – Part Number: W11246207
    Use And Care Guide
    Part Number: W11246207
      No Longer Available
  • 1A
    Installation Instructions – Part Number: W11246206
    Installation Instructions
    Part Number: W11246206
      No Longer Available
  • 1B
    Tech sheet – Part Number: W10761657
    Tech sheet
    Part Number: W10761657
      No Longer Available
  • 2
    Screw 818 X 1 1/4 – Part Number: WP3400886
    Screw 818 X 1 1/4
    Part Number: WP3400886
      In Stock
    $9.40
  • 3
    DOOR-INNER – Part Number: W10734102
    DOOR-INNER
    Part Number: W10734102
      Special Order
    $146.86
  • 4
    SPACER – Part Number: 2185678
    SPACER
    Part Number: 2185678
      In Stock
    $11.50
  • 5
    COVER-WIRE – Part Number: 2217394
    COVER-WIRE
    Part Number: 2217394
      Special Order
    $49.39
  • 6
    Refrigerator Screw – Part Number: WP489442
    Refrigerator Screw
    Part Number: WP489442
      In Stock
    $11.50
  • 7
    DOR-FIP – Part Number: W11346787
    DOR-FIP
    Part Number: W11346787
      Special Order
    $502.88
  • 8
    CAM, DOOR – Part Number: W11309649
    CAM, DOOR
    Part Number: W11309649
      Special Order
    $27.76
  • 9
    CATCH-ASM – Part Number: W11223751
    CATCH-ASM
    Part Number: W11223751
      Special Order
    $55.03
  • 10
    NUT – Part Number: W10136999
    NUT
    Part Number: W10136999
      Special Order
    $13.60
  • 11
    GASKET-DOR – Part Number: W11165597
    GASKET-DOR
    Part Number: W11165597
      Special Order
    $127.95
  • 12
    CLAMP – Part Number: W10670799
    CLAMP
    Part Number: W10670799
      Special Order
    $19.90
  • 13
    Door Gasket (White) – Part Number: WP2217294
    Door Gasket (White)
    Part Number: WP2217294
      In Stock
    $130.50
  • 14
    STOP-DOOR – Part Number: W11309752
    STOP-DOOR
    Part Number: W11309752
      Special Order
    $17.80
  • 14A
    STOP-DOOR – Part Number: W11309756
    STOP-DOOR
    Part Number: W11309756
      Special Order
    $17.80
  • 15
    SCREW – Part Number: W10531302
    SCREW
    Part Number: W10531302
      Special Order
    $13.60
  • 16
    HINGE – Part Number: W11243472
    HINGE
    Part Number: W11243472
      Special Order
    $44.24
  • 17
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 18
    COVER-UNIT – Part Number: W11267679
    COVER-UNIT
    Part Number: W11267679
      Special Order
    $75.43
  • 19
    SCREW – Part Number: W11788665
    SCREW
    Part Number: W11788665
      Special Order
    $17.80
  • 20
    GASKET-TOP – Part Number: W11624957
    GASKET-TOP
    Part Number: W11624957
      Special Order
    $75.95
  • 21
    PAD-FOAM – Part Number: W11546717
    PAD-FOAM
    Part Number: W11546717
      Special Order
    $19.90
  • 22
    Nut, Leg Leveler – Part Number: 3400240
    Nut, Leg Leveler
    Part Number: 3400240
      Special Order
    $23.05
  • 23
    TUBE-DRAIN – Part Number: W10825876
    TUBE-DRAIN
    Part Number: W10825876
      In Stock
    $46.30
  • 24
    Ice Maker Scoop – Part Number: W11420408
    Ice Maker Scoop
    Part Number: W11420408
      In Stock
    $17.80
  • 25
    ARTICULATED HINGE ASSY, TOP - IM,15 – Part Number: W11176752
    ARTICULATED HINGE ASSY, TOP - IM,15
    Part Number: W11176752
      Special Order
    $56.05
  • 26
    Tube Clamp – Part Number: WP488366
    Tube Clamp
    Part Number: WP488366
      Special Order
    $11.50
  • 27
    HINGE – Part Number: W11176753
    HINGE
    Part Number: W11176753
      Special Order
    $59.11
  • 28
    HINGE – Part Number: W11243473
    HINGE
    Part Number: W11243473
      Special Order
    $44.24
  • 29
    Screw – Part Number: WPW10308751
    Screw
    Part Number: WPW10308751
      In Stock
    $8.35
  • 30
    Screw – Part Number: WP250830
    Screw
    Part Number: WP250830
      Special Order
    $7.30
  • 31
    CAP-HINGE – Part Number: W11257325
    CAP-HINGE
    Part Number: W11257325
      Special Order
    $23.05
  • 32
    GRILLE – Part Number: W11197601
    GRILLE
    Part Number: W11197601
      Special Order
    $58.09
  • 33
    10-32 X .500 PN 6L LRCA – Part Number: W10495264
    10-32 X .500 PN 6L LRCA
    Part Number: W10495264
      Special Order
    $12.55
  • 34
    HOLDER – Part Number: 2185927
    HOLDER
    Part Number: 2185927
      Special Order
    $52.99
  • 35
    Leveling Leg – Part Number: 8193716
    Leveling Leg
    Part Number: 8193716
      In Stock
    $47.33
  • 36
    HINGE-PIN – Part Number: W11212764
    HINGE-PIN
    Part Number: W11212764
      Special Order
    $44.24
  • 37
    Panel, Top (black) – Part Number: W11246183
    Panel, Top (black)
    Part Number: W11246183
      Special Order
    $236.52

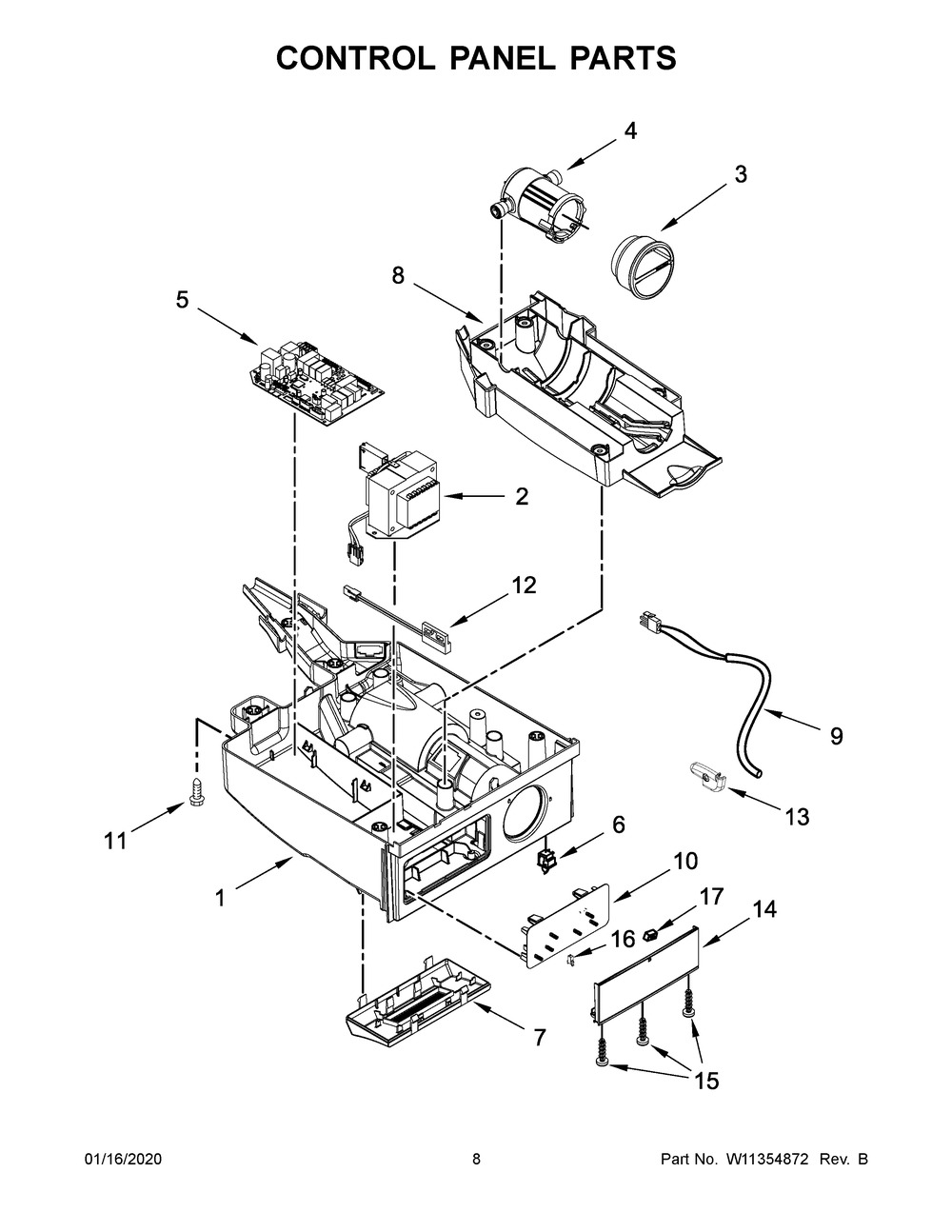

Control Panel Parts
Control Panel Parts Diagram and Parts List for  Whirlpool Refrigerator

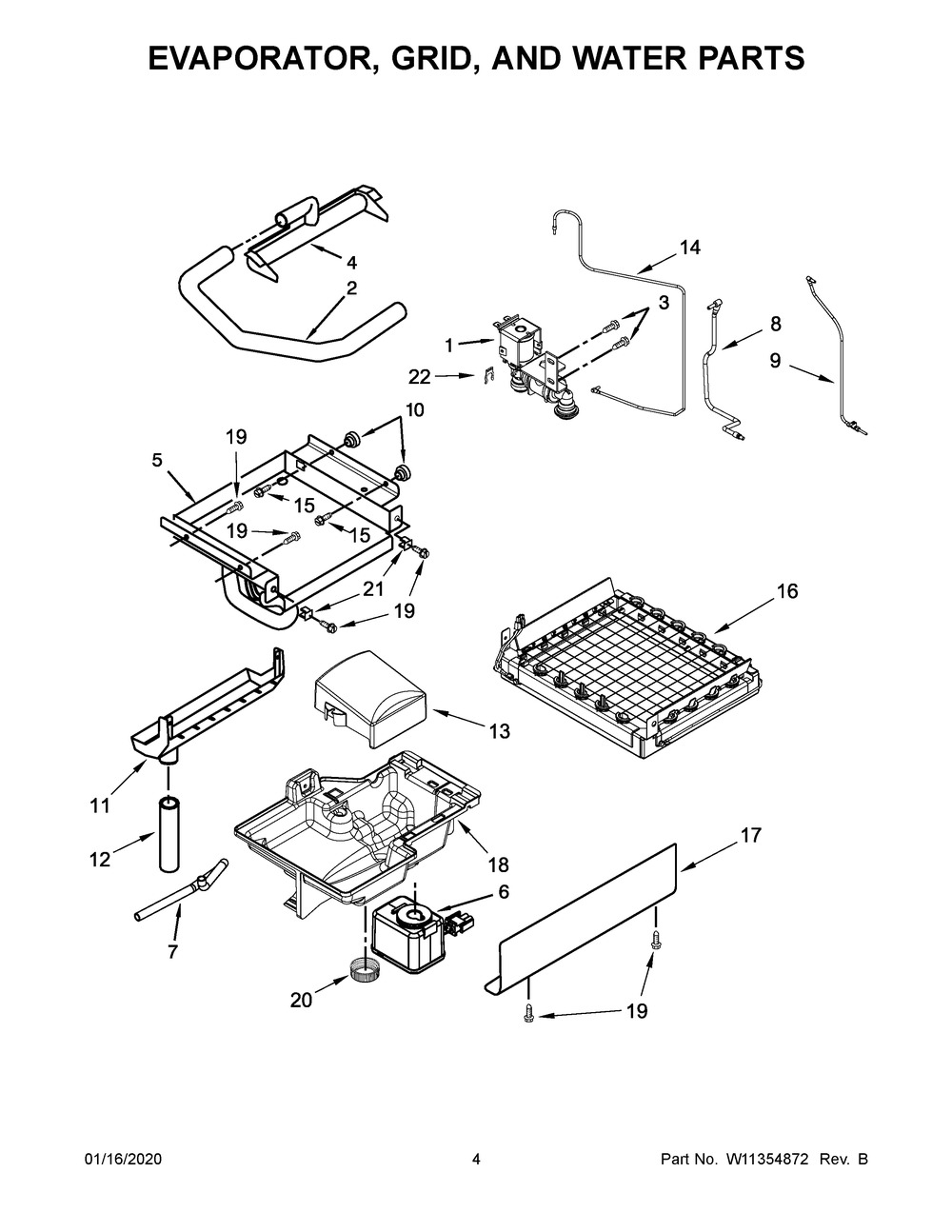

Evaporator, Grid, And Water Parts
Evaporator, Grid, And Water Parts Diagram and Parts List for  Whirlpool Refrigerator
Optional Parts (Not Included)
Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Refrigerator

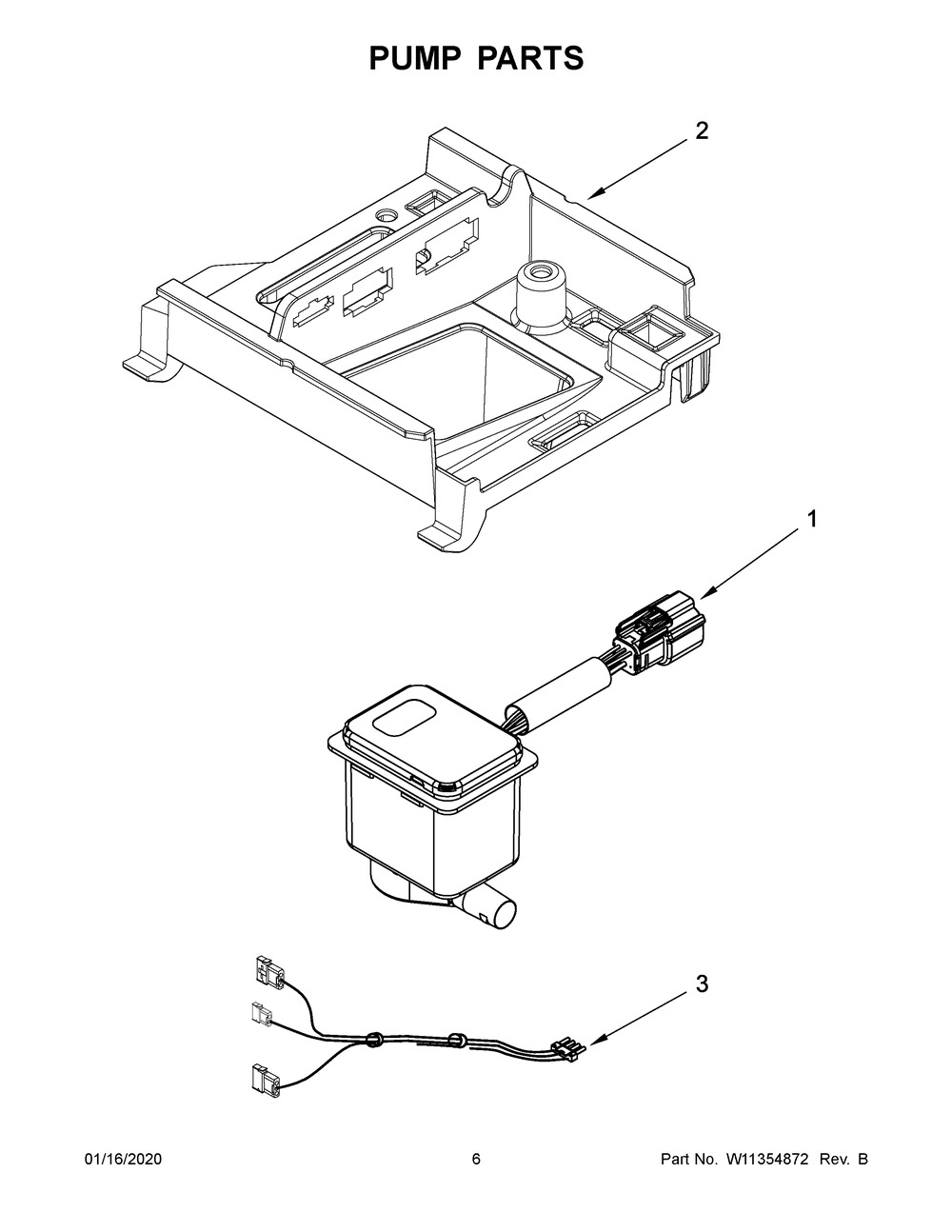

Pump Parts
Pump Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    PUMP – Part Number: W11542867
    PUMP
    Part Number: W11542867
      In Stock
    $150.91
  • 2
    BRACKET-PUMP, RECIRC – Part Number: W11679650
    BRACKET-PUMP, RECIRC
    Part Number: W11679650
      In Stock
    $34.97
  • 3
    Pump Harness – Part Number: W11126268
    Pump Harness
    Part Number: W11126268
      In Stock
    $60.13

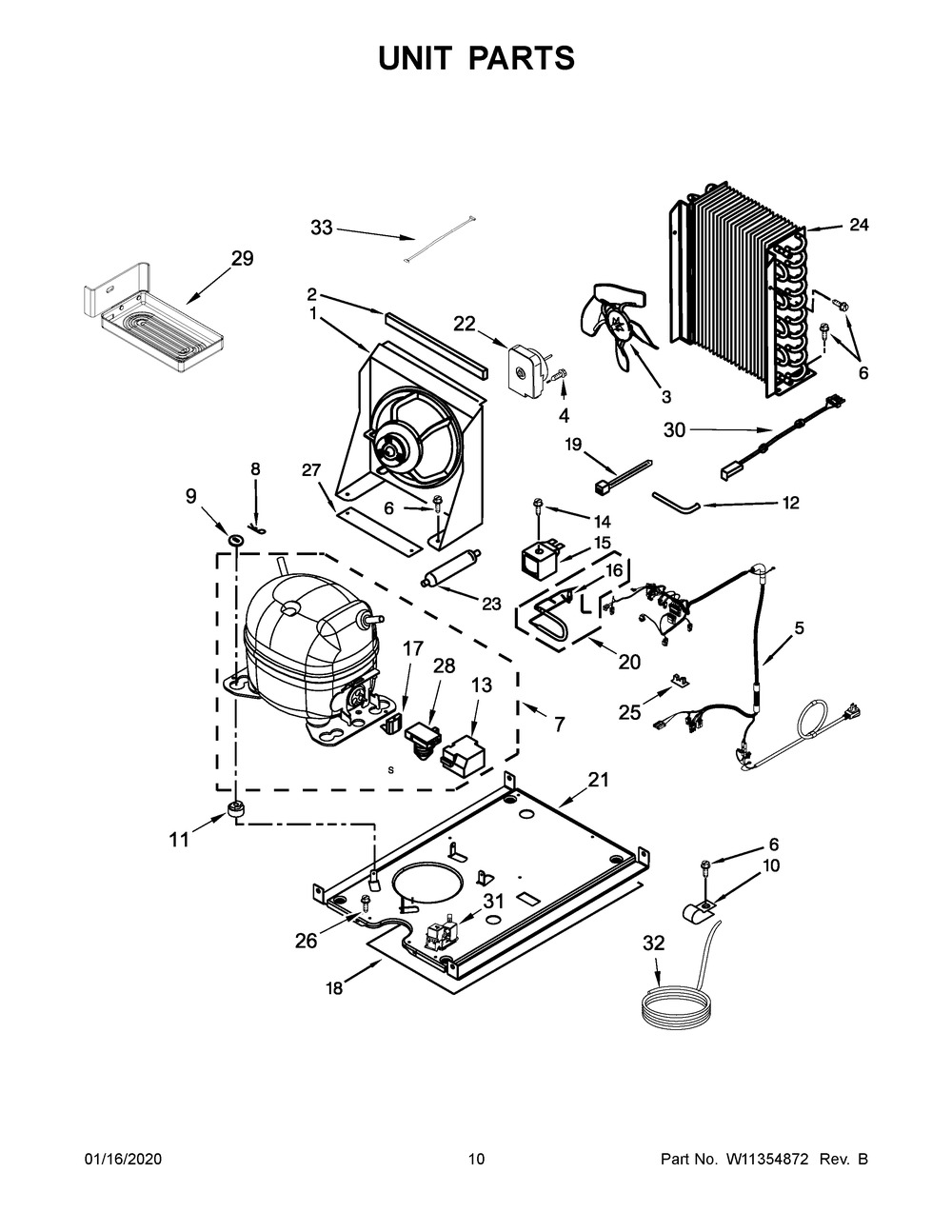

Unit Parts
Unit Parts Diagram and Parts List for  Whirlpool Refrigerator
  • 1
    BRACKET, FAN MTG. – Part Number: WP2185532
    BRACKET, FAN MTG.
    Part Number: WP2185532
      Special Order
    $50.42
  • 2
    PAD-FOAM – Part Number: 2185675
    PAD-FOAM
    Part Number: 2185675
      Special Order
    $11.50
  • 3
    Fan Blade – Part Number: WP2188935
    Fan Blade
    Part Number: WP2188935
      In Stock
    $50.42
  • 4
    Refrigerator Screw – Part Number: WP8281196
    Refrigerator Screw
    Part Number: WP8281196
      In Stock
    $9.40
  • 5
    HARNESS – Part Number: W11123917
    HARNESS
    Part Number: W11123917
      In Stock
    $125.95
  • 6
    Refrigerator Single Hex Head Screw – Part Number: WP489069
    Refrigerator Single Hex Head Screw
    Part Number: WP489069
      In Stock
    $7.30
  • 7
    COMPRESSOR SERVICE KIT WITHOUT – Part Number: W11735041
    COMPRESSOR SERVICE KIT WITHOUT
    Part Number: W11735041
      In Stock
    $360.56
  • 8
    CLIP – Part Number: A201435
    CLIP
    Part Number: A201435
      In Stock
    $13.60
  • 9
    SHIM – Part Number: A201441
    SHIM
    Part Number: A201441
      Special Order
    $13.60
  • 10
    CLAMP – Part Number: 2185960
    CLAMP
    Part Number: 2185960
      Special Order
    $11.50
  • 11
    GROMMET – Part Number: 2185965
    GROMMET
    Part Number: 2185965
      In Stock
    $27.76
  • 12
    TUBE-PROCESS – Part Number: W10528572
    TUBE-PROCESS
    Part Number: W10528572
      In Stock
    $27.76
  • 13
    Refrigerator Terminal Cover – Part Number: WP2162358
    Refrigerator Terminal Cover
    Part Number: WP2162358
      Special Order
    $51.45
  • 14
    SCREW – Part Number: 489472
    SCREW
    Part Number: 489472
      No Longer Available
  • 15
    Solenoid Coil – Part Number: WPW10206473
    Solenoid Coil
    Part Number: WPW10206473
      In Stock
    $95.42
  • 16
    Gas Valve – Part Number: WP759113
    Gas Valve
    Part Number: WP759113
      In Stock
    $157.54
  • 17
    OVERLOAD – Part Number: W11624931
    OVERLOAD
    Part Number: W11624931
      In Stock
    $42.18
  • 18
    TAPE – Part Number: W10282061
    TAPE
    Part Number: W10282061
      Special Order
    $16.75
  • 19
    CLAMP – Part Number: W11456069
    CLAMP
    Part Number: W11456069
      In Stock
    $23.05
  • 20
    Valve – Part Number: WPW10534030
    Valve
    Part Number: WPW10534030
      Special Order
    $145.69
  • 21
    BASE-CONDR – Part Number: 2217445
    BASE-CONDR
    Part Number: 2217445
      Special Order
    $110.95
  • 22
    Condenser Fan Motor – Part Number: W11613295
    Condenser Fan Motor
    Part Number: W11613295
      In Stock
    $67.27
  • 23
    Filter Drier Tube – Part Number: W10843121
    Filter Drier Tube
    Part Number: W10843121
      In Stock
    $43.21
  • 24
    Condenser – Part Number: WP2313624
    Condenser
    Part Number: WP2313624
      In Stock
    $190.80
  • 25
    Wiring Clip – Part Number: 1115375
    Wiring Clip
    Part Number: 1115375
      Special Order
    $18.85
  • 26
    Refrigerator Screw – Part Number: WP489128
    Refrigerator Screw
    Part Number: WP489128
      In Stock
    $11.50
  • 27
    PAD-FOAM – Part Number: 2217397
    PAD-FOAM
    Part Number: 2217397
      Special Order
    $50.42
  • 28
    Relay, Start (Production) – Part Number: WP2217224
    Relay, Start (Production)
    Part Number: WP2217224
      In Stock
    $52.99
  • 29
    PAN-WATER – Part Number: W11268770
    PAN-WATER
    Part Number: W11268770
      Special Order
    $73.83
  • 30
    Wiring Harness, Condenser Fan – Part Number: WP2187629
    Wiring Harness, Condenser Fan
    Part Number: WP2187629
      Special Order
    $54.01
  • 31
    DRAIN PUMP – Part Number: W11539855
    DRAIN PUMP
    Part Number: W11539855
      In Stock
    $343.77
  • 32
    HOSE-DRAIN, COILED – Part Number: W11766555
    HOSE-DRAIN, COILED
    Part Number: W11766555
      In Stock
    $50.42
  • 33
    WIRE-JUMPR – Part Number: W11086824
    WIRE-JUMPR
    Part Number: W11086824
      Special Order
    $70.33
  • NI
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
