Hotpoint Top Freezer N Series Refrigerator Replacement Parts For Model HTS20GCNBCC

We Sell Only Genuine Hotpoint Parts

Find Hotpoint HTS20GCNBCC Parts By Symptom

Ice maker not making ice

65%

Leaking

22%

Ice maker won’t dispense ice

9%

Ice maker dispenses too little ice

1%

Ice maker dispenses too much ice

1%

Not dispensing water

1%

Won’t start

1%

Noisy

1%

Popular Parts for HTS20GCNBCC

Search Within Model

Questions & Answers for Hotpoint HTS20GCNBCC
Browse all Parts Search by Area
CABINET Diagram and Parts List for  Hotpoint Refrigerator
CABINET
DOORS Diagram and Parts List for  Hotpoint Refrigerator
DOORS
ICE MAKER & ACCESSORIES Diagram and Parts List for  Hotpoint Refrigerator
ICE MAKER & ACCESSORIES
SHELVES Diagram and Parts List for  Hotpoint Refrigerator
SHELVES
Previous Showing All Parts Next

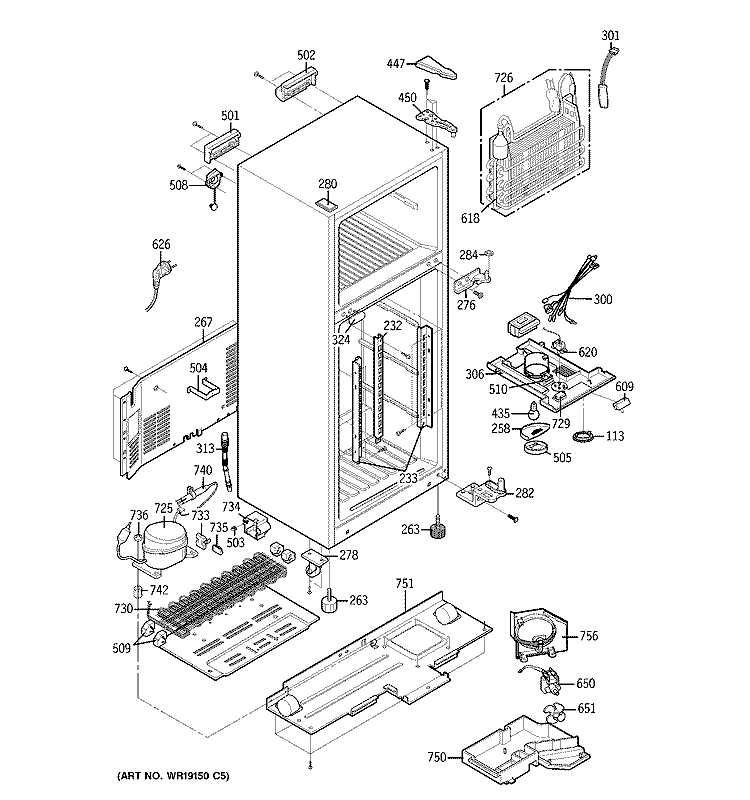

CABINET
CABINET Diagram and Parts List for  Hotpoint Refrigerator
  • 113
    COVER FRONT – Part Number: WR02X11316
    COVER FRONT
    Part Number: WR02X11316
      Special Order
    $37.03
  • 232
    HOLDER SHELF – Part Number: WR72X10110
    HOLDER SHELF
    Part Number: WR72X10110
      Special Order
    $60.13
  • 233
    HOLDER SHELF – Part Number: WR72X10109
    HOLDER SHELF
    Part Number: WR72X10109
      Special Order
    $54.01
  • 258
    COVER LAMP – Part Number: WR17X11337
    COVER LAMP
    Part Number: WR17X11337
      Special Order
    $13.60
  • 263
    LEG Assembly ADJUST – Part Number: WR02X11307
    LEG Assembly ADJUST
    Part Number: WR02X11307
      Special Order
    $19.90
  • 267
    COVER BACK-M/C – Part Number: WR82X10081
    COVER BACK-M/C
    Part Number: WR82X10081
      Special Order
    $60.13
  • 276
    HINGE Assembly C – Part Number: WR13X10258
    HINGE Assembly C
    Part Number: WR13X10258
      No Longer Available
  • 278
    CASTER Assembly – Part Number: WR02X11302
    CASTER Assembly
    Part Number: WR02X11302
      Special Order
    $37.03
  • 280
    CAP HINGE BQ – Part Number: WR02X11312
    CAP HINGE BQ
    Part Number: WR02X11312
      Special Order
    $10.45
  • 282
    HINGE Assembly L – Part Number: WR13X10259
    HINGE Assembly L
    Part Number: WR13X10259
      Special Order
    $50.42
  • 284
    WASHER DRAWING – Part Number: WR01X10321
    WASHER DRAWING
    Part Number: WR01X10321
      Special Order
    $8.35
  • 300
    HARNESS/SOCKET JOINT – Part Number: WR23X10362
    HARNESS/SOCKET JOINT
    Part Number: WR23X10362
      Special Order
    $60.13
  • 301
    DEFROST THERMOSTAT – Part Number: WR50X10038
    DEFROST THERMOSTAT
    Part Number: WR50X10038
      No Longer Available
  • 306
    CONTROL BOX R – Part Number: WR17X11346
    CONTROL BOX R
    Part Number: WR17X11346
      No Longer Available
  • 313
    DRAIN PIPE-Z – Part Number: WR17X11343
    DRAIN PIPE-Z
    Part Number: WR17X11343
      No Longer Available
  • 324
    CAP HINGE – Part Number: WR02X11308
    CAP HINGE
    Part Number: WR02X11308
      Special Order
    $8.35
  • 435
    Light Bulb - 40W – Part Number: 40A15
    Light Bulb - 40W
    Part Number: 40A15
      In Stock
    $19.90
  • 447
    COVER HINGE BQ – Part Number: WR02X11315
    COVER HINGE BQ
    Part Number: WR02X11315
      Special Order
    $9.40
  • 450
    HINGE Assembly U – Part Number: WR13X10260
    HINGE Assembly U
    Part Number: WR13X10260
      Special Order
    $36.00
  • 501
    HANDLE BACK BQ – Part Number: WR12X10571
    HANDLE BACK BQ
    Part Number: WR12X10571
      Special Order
    $9.40
  • 502
    HANDLE BACK BQ – Part Number: WR12X10572
    HANDLE BACK BQ
    Part Number: WR12X10572
      Special Order
    $9.40
  • 503
    STOPPER CORD – Part Number: WR02X11320
    STOPPER CORD
    Part Number: WR02X11320
      Special Order
    $8.35
  • 504
    BRACKET WATER VALVE – Part Number: WR02X11321
    BRACKET WATER VALVE
    Part Number: WR02X11321
      No Longer Available
  • 505
    KNOB DAMPER – Part Number: WR02X11322
    KNOB DAMPER
    Part Number: WR02X11322
      Special Order
    $14.65
  • 508
    SUPPORTER TUBE GUIDE – Part Number: WR02X11328
    SUPPORTER TUBE GUIDE
    Part Number: WR02X11328
      Special Order
    $26.20
  • 509
    RUBBER PIPE – Part Number: WR02X11327
    RUBBER PIPE
    Part Number: WR02X11327
      Special Order
    $10.45
  • 510
    TIMER – Part Number: WR55X10229
    TIMER
    Part Number: WR55X10229
      Special Order
    $79.71
  • 609
    FF LIGHT PUSH – Part Number: WR23X10283
    FF LIGHT PUSH
    Part Number: WR23X10283
      Special Order
    $26.73
  • 618
    HEATER SHEATH – Part Number: WR51X10069
    HEATER SHEATH
    Part Number: WR51X10069
      No Longer Available
  • 620
    THERMOSTAT – Part Number: WR17X11371
    THERMOSTAT
    Part Number: WR17X11371
      No Longer Available
  • 626
    USE GEH WR23X420 – Part Number: WR23X0420
    USE GEH WR23X420
    Part Number: WR23X0420
      No Longer Available
  • 650
    Condenser Fan Motor – Part Number: WR60X10108
    Condenser Fan Motor
    Part Number: WR60X10108
      No Longer Available
  • 651
    Refrigerator Condenser Fan Blade – Part Number: WR60X10109
    Refrigerator Condenser Fan Blade
    Part Number: WR60X10109
      No Longer Available
  • 725
    COMPRESSOR – Part Number: WR87X10072
    COMPRESSOR
    Part Number: WR87X10072
      Special Order
    $367.97
  • 726
    EVAPORATOR Assembly – Part Number: WR85X10044
    EVAPORATOR Assembly
    Part Number: WR85X10044
      Special Order
    $109.95
  • 729
    CAPACITOR – Part Number: WR62X10032
    CAPACITOR
    Part Number: WR62X10032
      Special Order
    $52.99
  • 730
    CONDENSER Assembly WIRE – Part Number: WR84X10041
    CONDENSER Assembly WIRE
    Part Number: WR84X10041
      Special Order
    $67.27
  • 733
    PTCR – Part Number: WR07X10062
    PTCR
    Part Number: WR07X10062
      Special Order
    $52.99
  • 734
    COVER PTCR – Part Number: WR02X11298
    COVER PTCR
    Part Number: WR02X11298
      Special Order
    $39.09
  • 735
    OVER LOAD – Part Number: WR08X10048
    OVER LOAD
    Part Number: WR08X10048
      Special Order
    $61.15
  • 736
    STOPPER Complete – Part Number: WR02X11306
    STOPPER Complete
    Part Number: WR02X11306
      Special Order
    $14.65
  • 740
    R134 DRIER – Part Number: WR86X25269
    R134 DRIER
    Part Number: WR86X25269
      In Stock
    $59.11
  • 742
    RUBBER SEAT – Part Number: WR02X11310
    RUBBER SEAT
    Part Number: WR02X11310
      Special Order
    $10.45
  • 750
    TRAY DRIP – Part Number: WR30X10036
    TRAY DRIP
    Part Number: WR30X10036
      No Longer Available
  • 751
    COMP BASE Assembly STD – Part Number: WR32X10359
    COMP BASE Assembly STD
    Part Number: WR32X10359
      Special Order
    $81.95
  • 756
    GUIDE FAN – Part Number: WR17X11345
    GUIDE FAN
    Part Number: WR17X11345
      Special Order
    $25.15

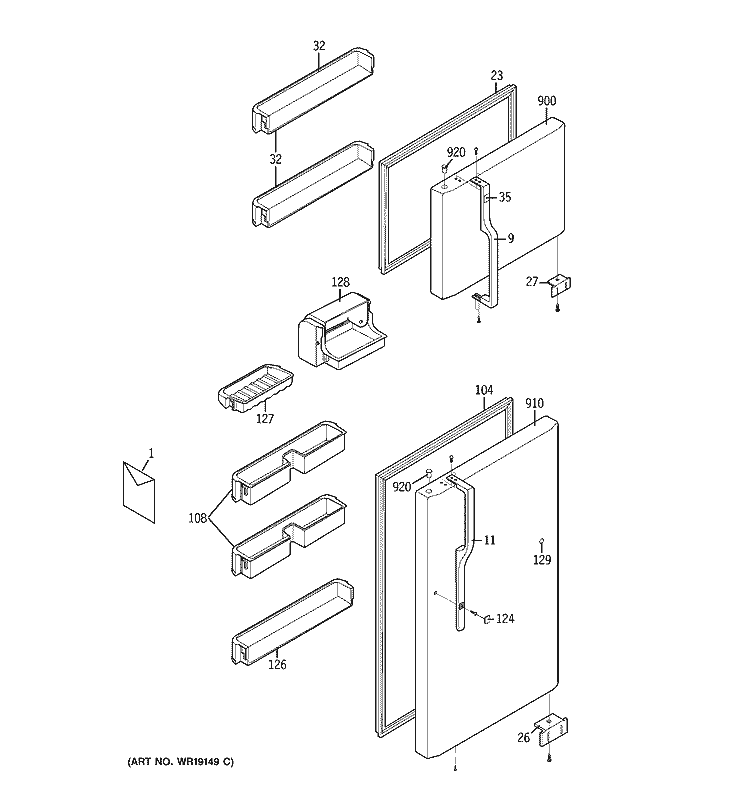

DOORS
DOORS Diagram and Parts List for  Hotpoint Refrigerator
ICE MAKER & ACCESSORIES
ICE MAKER & ACCESSORIES Diagram and Parts List for  Hotpoint Refrigerator

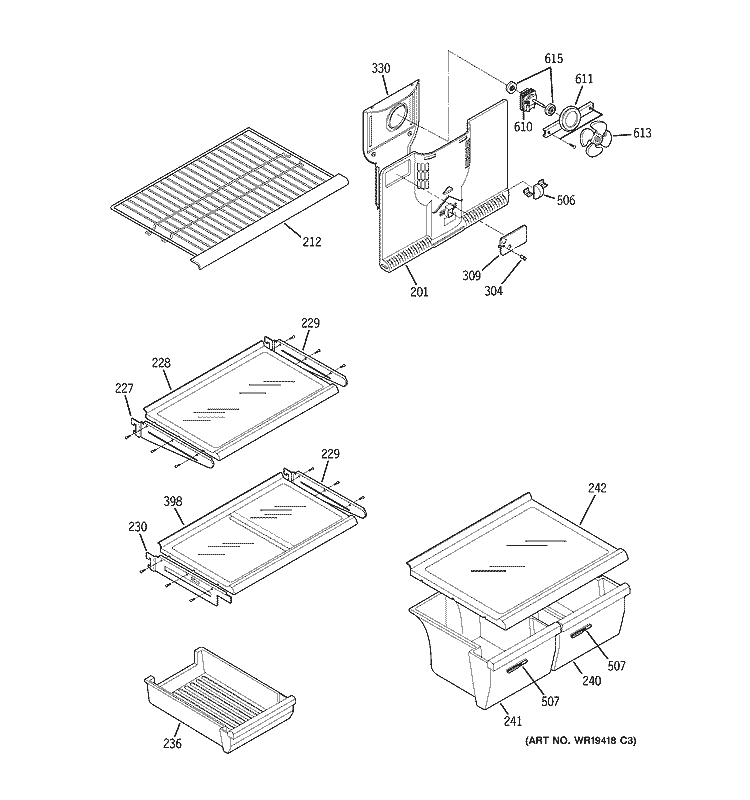

SHELVES
SHELVES Diagram and Parts List for  Hotpoint Refrigerator
  • 201
    EVAPORATOR COVER – Part Number: WR17X11338
    EVAPORATOR COVER
    Part Number: WR17X11338
      Special Order
    $65.23
  • 212
    SHELF Assembly – Part Number: WR71X10457
    SHELF Assembly
    Part Number: WR71X10457
      No Longer Available
  • 227
    SHELF NET – Part Number: WR32X10361
    SHELF NET
    Part Number: WR32X10361
      Special Order
    $43.21
  • 228
    SHELF Assembly – Part Number: WR71X10463
    SHELF Assembly
    Part Number: WR71X10463
      Special Order
    $75.95
  • 229
    SHELF NET – Part Number: WR32X10360
    SHELF NET
    Part Number: WR32X10360
      Special Order
    $58.09
  • 230
    SHELF NET – Part Number: WR32X10363
    SHELF NET
    Part Number: WR32X10363
      Special Order
    $58.09
  • 236
    TRAY MEAT – Part Number: WR32X10377
    TRAY MEAT
    Part Number: WR32X10377
      Special Order
    $59.11
  • 240
    TRAY Assembly VEGETABLE(R) – Part Number: WR32X10378
    TRAY Assembly VEGETABLE(R)
    Part Number: WR32X10378
      Special Order
    $75.43
  • 241
    Vegetable Drawer – Part Number: WR32X10379
    Vegetable Drawer
    Part Number: WR32X10379
      No Longer Available
  • 242
    COVER Assembly T/V – Part Number: WR32X10380
    COVER Assembly T/V
    Part Number: WR32X10380
      Special Order
    $86.95
  • 304
    CAP,SCREW – Part Number: WR02X11356
    CAP,SCREW
    Part Number: WR02X11356
      No Longer Available
  • 309
    COVER GRILLE FAN – Part Number: WR02X11317
    COVER GRILLE FAN
    Part Number: WR02X11317
      Special Order
    $17.80
  • 330
    SHROUD – Part Number: WR17X11348
    SHROUD
    Part Number: WR17X11348
      Special Order
    $10.45
  • 398
    SHELF Assembly – Part Number: WR71X10464
    SHELF Assembly
    Part Number: WR71X10464
      Special Order
    $76.45
  • 506
    KNOB DAMPER – Part Number: WR02X11323
    KNOB DAMPER
    Part Number: WR02X11323
      Special Order
    $22.00
  • 507
    GUIDE T/V – Part Number: WR02X11324
    GUIDE T/V
    Part Number: WR02X11324
      No Longer Available
  • 610
    EVAPORATOR FAN MOTOR – Part Number: WR60X10107
    EVAPORATOR FAN MOTOR
    Part Number: WR60X10107
      No Longer Available
  • 611
    BRACKET MOTOR – Part Number: WR02X11303
    BRACKET MOTOR
    Part Number: WR02X11303
      Special Order
    $14.65
  • 613
    EVAPORATOR BLADE – Part Number: WR60X10115
    EVAPORATOR BLADE
    Part Number: WR60X10115
      Special Order
    $23.05
  • 615
    EVAP. MTR MTS - RUBBER – Part Number: WR02X11359
    EVAP. MTR MTS - RUBBER
    Part Number: WR02X11359
      Special Order
    $14.65
