General Electric Refrigerator Replacement Parts For Model HRB10N2BGS

We Sell Only Genuine General Electric Parts

Search Within Model

Browse all Parts Search by Area
CABINET & DRAWERS Diagram and Parts List for HRB10N2BGS  General Electric Refrigerator
CABINET & DRAWERS
DOOR & SHELVES Diagram and Parts List for HRB10N2BGS  General Electric Refrigerator
DOOR & SHELVES
Previous Showing All Parts Next

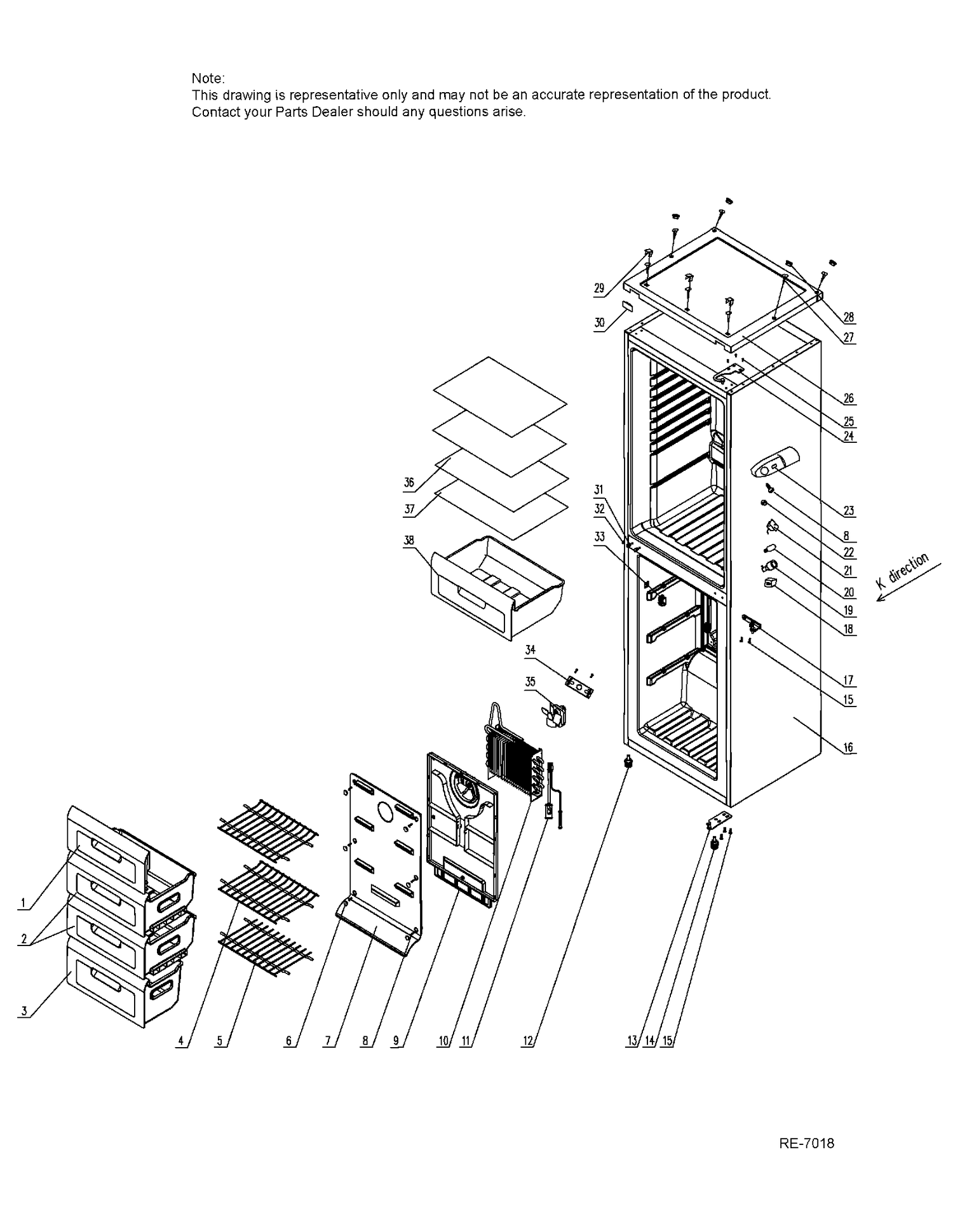

CABINET & DRAWERS
CABINET & DRAWERS Diagram and Parts List for HRB10N2BGS  General Electric Refrigerator
  • 1
    FLAP – Part Number: 1.02.00.0001587
    FLAP
    Part Number: 1.02.00.0001587
      No Longer Available
  • 2
    MIDDLE DRAWER – Part Number: 1.02.00.0001585
    MIDDLE DRAWER
    Part Number: 1.02.00.0001585
      No Longer Available
  • 3
    LOWER DRAWER – Part Number: 1.02.00.0001586
    LOWER DRAWER
    Part Number: 1.02.00.0001586
      No Longer Available
  • 4
    WIRE SHELF – Part Number: 1.22.00.0000223
    WIRE SHELF
    Part Number: 1.22.00.0000223
      No Longer Available
  • 5
    WIRE SHELF – Part Number: 1.22.00.0000224
    WIRE SHELF
    Part Number: 1.22.00.0000224
      No Longer Available
  • 6
    SCREW COVER – Part Number: 1.02.00.0001399
    SCREW COVER
    Part Number: 1.02.00.0001399
      No Longer Available
  • 7
    FRONT AIR DUCT – Part Number: 1.02.00.0001582
    FRONT AIR DUCT
    Part Number: 1.02.00.0001582
      No Longer Available
  • 8
    SCREW – Part Number: 1.07.00.0000162
    SCREW
    Part Number: 1.07.00.0000162
      No Longer Available
  • 9
    BACK AIR DUCT – Part Number: 1.02.00.0001583
    BACK AIR DUCT
    Part Number: 1.02.00.0001583
      No Longer Available
  • 10
    EVAPORATOR Assembly – Part Number: 1.65.00.0000212
    EVAPORATOR Assembly
    Part Number: 1.65.00.0000212
      No Longer Available
  • 11
    DEFROST PROTECTOR Assembly – Part Number: 1.19.00.0000318
    DEFROST PROTECTOR Assembly
    Part Number: 1.19.00.0000318
      No Longer Available
  • 12
    ADJUSTABLE FOOT – Part Number: 1.02.00.0000005
    ADJUSTABLE FOOT
    Part Number: 1.02.00.0000005
      No Longer Available
  • 13
    LOWER HINGE – Part Number: 1.06.00.0000074
    LOWER HINGE
    Part Number: 1.06.00.0000074
      No Longer Available
  • 14
    ADJUSTABLE FOOT – Part Number: 1.02.00.0000351
    ADJUSTABLE FOOT
    Part Number: 1.02.00.0000351
      No Longer Available
  • 15
    BOLT – Part Number: 1.07.00.0000010
    BOLT
    Part Number: 1.07.00.0000010
      No Longer Available
  • 16
    FOAMING CASE – Part Number: 1.50.00.0003806
    FOAMING CASE
    Part Number: 1.50.00.0003806
      No Longer Available
  • 17
    MIDDLE HINGE – Part Number: 1.06.00.0000073
    MIDDLE HINGE
    Part Number: 1.06.00.0000073
      No Longer Available
  • 18
    DOOR SWITCH – Part Number: 1.19.00.0000004
    DOOR SWITCH
    Part Number: 1.19.00.0000004
      No Longer Available
  • 19
    LAMP HOLDER – Part Number: 1.19.00.0000002
    LAMP HOLDER
    Part Number: 1.19.00.0000002
      No Longer Available
  • 20
    BULB – Part Number: 1.19.00.0000626
    BULB
    Part Number: 1.19.00.0000626
      No Longer Available
  • 21
    THERMOSTAT – Part Number: 1.63.00.0000183
    THERMOSTAT
    Part Number: 1.63.00.0000183
      No Longer Available
  • 22
    COVER – Part Number: 1.02.00.0000421
    COVER
    Part Number: 1.02.00.0000421
      No Longer Available
  • 23
    COVER – Part Number: 1.02.00.0000421
    COVER
    Part Number: 1.02.00.0000421
      No Longer Available
  • 24
    TOP HINGE – Part Number: 1.06.00.0000342
    TOP HINGE
    Part Number: 1.06.00.0000342
      No Longer Available
  • 25
    BOLT – Part Number: 1.07.00.0000010
    BOLT
    Part Number: 1.07.00.0000010
      No Longer Available
  • 26
    TOP – Part Number: 1.02.00.3001071
    TOP
    Part Number: 1.02.00.3001071
      No Longer Available
  • 27
    SCREW – Part Number: 1.07.00.0000035
    SCREW
    Part Number: 1.07.00.0000035
      No Longer Available
  • 28
    TOP COVER – Part Number: 1.02.00.0001456
    TOP COVER
    Part Number: 1.02.00.0001456
      No Longer Available
  • 29
    TOP CLIP – Part Number: 1.02.00.6000392
    TOP CLIP
    Part Number: 1.02.00.6000392
      No Longer Available
  • 30
    TOP CLIP – Part Number: 1.02.00.0001424
    TOP CLIP
    Part Number: 1.02.00.0001424
      No Longer Available
  • 31
    SCREW COVER – Part Number: 1.02.00.0001423
    SCREW COVER
    Part Number: 1.02.00.0001423
      No Longer Available
  • 32
    BOX COVER – Part Number: 1.18.00.0002301
    BOX COVER
    Part Number: 1.18.00.0002301
      No Longer Available
  • 33
    FLAT CLIP – Part Number: 1.02.00.0001407
    FLAT CLIP
    Part Number: 1.02.00.0001407
      No Longer Available
  • 34
    MOTOR HOLDER – Part Number: 1.06.00.0000231
    MOTOR HOLDER
    Part Number: 1.06.00.0000231
      No Longer Available
  • 35
    FAN MOTOR Assembly – Part Number: 1.19.00.0000614
    FAN MOTOR Assembly
    Part Number: 1.19.00.0000614
      No Longer Available
  • 36
    GLASS SHELF Assembly – Part Number: 1.67.00.2000187
    GLASS SHELF Assembly
    Part Number: 1.67.00.2000187
      No Longer Available
  • 37
    CRISPER COVER – Part Number: 1.67.00.2000009
    CRISPER COVER
    Part Number: 1.67.00.2000009
      No Longer Available
  • 38
    CRISPER – Part Number: 1.02.00.2000407
    CRISPER
    Part Number: 1.02.00.2000407
      No Longer Available
  • 39
    SOCKET – Part Number: 1.02.00.0000397
    SOCKET
    Part Number: 1.02.00.0000397
      No Longer Available
  • 40
    PIN – Part Number: 1.02.00.0000396
    PIN
    Part Number: 1.02.00.0000396
      No Longer Available
  • 41
    DOOR SHELF COVER – Part Number: 1.22.00.0000123
    DOOR SHELF COVER
    Part Number: 1.22.00.0000123
      No Longer Available
  • 42
    DOOR SHELF – Part Number: 1.02.00.2000402
    DOOR SHELF
    Part Number: 1.02.00.2000402
      No Longer Available
  • 43
    R GASKET – Part Number: 1.21.00.0000192
    R GASKET
    Part Number: 1.21.00.0000192
      No Longer Available
  • 44
    BOTTLE SHELF – Part Number: 1.02.00.2000403
    BOTTLE SHELF
    Part Number: 1.02.00.2000403
      No Longer Available
  • 45
    TIMER COVER – Part Number: 1.02.00.0002241
    TIMER COVER
    Part Number: 1.02.00.0002241
      No Longer Available
  • 46
    F GASKET – Part Number: 1.21.00.0000193
    F GASKET
    Part Number: 1.21.00.0000193
      No Longer Available
  • 47
    SCREW – Part Number: 1.07.00.0000087
    SCREW
    Part Number: 1.07.00.0000087
      No Longer Available
  • 48
    DEFROST TIMER – Part Number: 1.19.00.0000625
    DEFROST TIMER
    Part Number: 1.19.00.0000625
      No Longer Available
  • 49
    R DOOR – Part Number: 1.51.00.6000809
    R DOOR
    Part Number: 1.51.00.6000809
      No Longer Available
  • 50
    DOOR COVER – Part Number: 1.02.00.0002007
    DOOR COVER
    Part Number: 1.02.00.0002007
      No Longer Available
  • 51
    F DOOR – Part Number: 1.51.00.7000810
    F DOOR
    Part Number: 1.51.00.7000810
      No Longer Available
  • 52
    DOOR STOPPER – Part Number: 1.02.00.0000349
    DOOR STOPPER
    Part Number: 1.02.00.0000349
      No Longer Available
  • 53
    DOOR LOCKER – Part Number: 1.02.00.0000348
    DOOR LOCKER
    Part Number: 1.02.00.0000348
      No Longer Available
  • 54
    CONDENSER CLIP – Part Number: 1.66.00.0000125
    CONDENSER CLIP
    Part Number: 1.66.00.0000125
      No Longer Available
  • 55
    CONDENSER CLIP – Part Number: 1.66.00.0000125
    CONDENSER CLIP
    Part Number: 1.66.00.0000125
      No Longer Available
  • 56
    COMPRESSOR CLIP – Part Number: 1.06.00.0000071
    COMPRESSOR CLIP
    Part Number: 1.06.00.0000071
      No Longer Available
  • 57
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 58
    SOLE PLATE – Part Number: 1.06.00.0001022
    SOLE PLATE
    Part Number: 1.06.00.0001022
      No Longer Available
  • 59
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 60
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 61
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 64
    POWER CABLE – Part Number: 1.19.00.0000624
    POWER CABLE
    Part Number: 1.19.00.0000624
      No Longer Available
  • 66
    CLAMP – Part Number: 1.02.00.0000079
    CLAMP
    Part Number: 1.02.00.0000079
      No Longer Available
  • 68
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 69
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 70
    DRIP TRAY – Part Number: 1.02.00.0001436
    DRIP TRAY
    Part Number: 1.02.00.0001436
      No Longer Available
  • 71
    ICE BOX – Part Number: 1.02.00.0000082
    ICE BOX
    Part Number: 1.02.00.0000082
      No Longer Available
DOOR & SHELVES
DOOR & SHELVES Diagram and Parts List for HRB10N2BGS  General Electric Refrigerator
  • 1
    FLAP – Part Number: 1.02.00.0001587
    FLAP
    Part Number: 1.02.00.0001587
      No Longer Available
  • 2
    MIDDLE DRAWER – Part Number: 1.02.00.0001585
    MIDDLE DRAWER
    Part Number: 1.02.00.0001585
      No Longer Available
  • 3
    LOWER DRAWER – Part Number: 1.02.00.0001586
    LOWER DRAWER
    Part Number: 1.02.00.0001586
      No Longer Available
  • 4
    WIRE SHELF – Part Number: 1.22.00.0000223
    WIRE SHELF
    Part Number: 1.22.00.0000223
      No Longer Available
  • 5
    WIRE SHELF – Part Number: 1.22.00.0000224
    WIRE SHELF
    Part Number: 1.22.00.0000224
      No Longer Available
  • 6
    SCREW COVER – Part Number: 1.02.00.0001399
    SCREW COVER
    Part Number: 1.02.00.0001399
      No Longer Available
  • 7
    FRONT AIR DUCT – Part Number: 1.02.00.0001582
    FRONT AIR DUCT
    Part Number: 1.02.00.0001582
      No Longer Available
  • 8
    SCREW – Part Number: 1.07.00.0000162
    SCREW
    Part Number: 1.07.00.0000162
      No Longer Available
  • 9
    BACK AIR DUCT – Part Number: 1.02.00.0001583
    BACK AIR DUCT
    Part Number: 1.02.00.0001583
      No Longer Available
  • 10
    EVAPORATOR Assembly – Part Number: 1.65.00.0000212
    EVAPORATOR Assembly
    Part Number: 1.65.00.0000212
      No Longer Available
  • 11
    DEFROST PROTECTOR Assembly – Part Number: 1.19.00.0000318
    DEFROST PROTECTOR Assembly
    Part Number: 1.19.00.0000318
      No Longer Available
  • 12
    ADJUSTABLE FOOT – Part Number: 1.02.00.0000005
    ADJUSTABLE FOOT
    Part Number: 1.02.00.0000005
      No Longer Available
  • 13
    LOWER HINGE – Part Number: 1.06.00.0000074
    LOWER HINGE
    Part Number: 1.06.00.0000074
      No Longer Available
  • 14
    ADJUSTABLE FOOT – Part Number: 1.02.00.0000351
    ADJUSTABLE FOOT
    Part Number: 1.02.00.0000351
      No Longer Available
  • 15
    BOLT – Part Number: 1.07.00.0000010
    BOLT
    Part Number: 1.07.00.0000010
      No Longer Available
  • 16
    FOAMING CASE – Part Number: 1.50.00.0003806
    FOAMING CASE
    Part Number: 1.50.00.0003806
      No Longer Available
  • 17
    MIDDLE HINGE – Part Number: 1.06.00.0000073
    MIDDLE HINGE
    Part Number: 1.06.00.0000073
      No Longer Available
  • 18
    DOOR SWITCH – Part Number: 1.19.00.0000004
    DOOR SWITCH
    Part Number: 1.19.00.0000004
      No Longer Available
  • 19
    LAMP HOLDER – Part Number: 1.19.00.0000002
    LAMP HOLDER
    Part Number: 1.19.00.0000002
      No Longer Available
  • 20
    BULB – Part Number: 1.19.00.0000626
    BULB
    Part Number: 1.19.00.0000626
      No Longer Available
  • 21
    THERMOSTAT – Part Number: 1.63.00.0000183
    THERMOSTAT
    Part Number: 1.63.00.0000183
      No Longer Available
  • 22
    COVER – Part Number: 1.02.00.0000421
    COVER
    Part Number: 1.02.00.0000421
      No Longer Available
  • 23
    COVER – Part Number: 1.02.00.0000421
    COVER
    Part Number: 1.02.00.0000421
      No Longer Available
  • 24
    TOP HINGE – Part Number: 1.06.00.0000342
    TOP HINGE
    Part Number: 1.06.00.0000342
      No Longer Available
  • 25
    BOLT – Part Number: 1.07.00.0000010
    BOLT
    Part Number: 1.07.00.0000010
      No Longer Available
  • 26
    TOP – Part Number: 1.02.00.3001071
    TOP
    Part Number: 1.02.00.3001071
      No Longer Available
  • 27
    SCREW – Part Number: 1.07.00.0000035
    SCREW
    Part Number: 1.07.00.0000035
      No Longer Available
  • 28
    TOP COVER – Part Number: 1.02.00.0001456
    TOP COVER
    Part Number: 1.02.00.0001456
      No Longer Available
  • 29
    TOP CLIP – Part Number: 1.02.00.6000392
    TOP CLIP
    Part Number: 1.02.00.6000392
      No Longer Available
  • 30
    TOP CLIP – Part Number: 1.02.00.0001424
    TOP CLIP
    Part Number: 1.02.00.0001424
      No Longer Available
  • 31
    SCREW COVER – Part Number: 1.02.00.0001423
    SCREW COVER
    Part Number: 1.02.00.0001423
      No Longer Available
  • 32
    BOX COVER – Part Number: 1.18.00.0002301
    BOX COVER
    Part Number: 1.18.00.0002301
      No Longer Available
  • 33
    FLAT CLIP – Part Number: 1.02.00.0001407
    FLAT CLIP
    Part Number: 1.02.00.0001407
      No Longer Available
  • 34
    MOTOR HOLDER – Part Number: 1.06.00.0000231
    MOTOR HOLDER
    Part Number: 1.06.00.0000231
      No Longer Available
  • 35
    FAN MOTOR Assembly – Part Number: 1.19.00.0000614
    FAN MOTOR Assembly
    Part Number: 1.19.00.0000614
      No Longer Available
  • 36
    GLASS SHELF Assembly – Part Number: 1.67.00.2000187
    GLASS SHELF Assembly
    Part Number: 1.67.00.2000187
      No Longer Available
  • 37
    CRISPER COVER – Part Number: 1.67.00.2000009
    CRISPER COVER
    Part Number: 1.67.00.2000009
      No Longer Available
  • 38
    CRISPER – Part Number: 1.02.00.2000407
    CRISPER
    Part Number: 1.02.00.2000407
      No Longer Available
  • 39
    SOCKET – Part Number: 1.02.00.0000397
    SOCKET
    Part Number: 1.02.00.0000397
      No Longer Available
  • 40
    PIN – Part Number: 1.02.00.0000396
    PIN
    Part Number: 1.02.00.0000396
      No Longer Available
  • 41
    DOOR SHELF COVER – Part Number: 1.22.00.0000123
    DOOR SHELF COVER
    Part Number: 1.22.00.0000123
      No Longer Available
  • 42
    DOOR SHELF – Part Number: 1.02.00.2000402
    DOOR SHELF
    Part Number: 1.02.00.2000402
      No Longer Available
  • 43
    R GASKET – Part Number: 1.21.00.0000192
    R GASKET
    Part Number: 1.21.00.0000192
      No Longer Available
  • 44
    BOTTLE SHELF – Part Number: 1.02.00.2000403
    BOTTLE SHELF
    Part Number: 1.02.00.2000403
      No Longer Available
  • 45
    TIMER COVER – Part Number: 1.02.00.0002241
    TIMER COVER
    Part Number: 1.02.00.0002241
      No Longer Available
  • 46
    F GASKET – Part Number: 1.21.00.0000193
    F GASKET
    Part Number: 1.21.00.0000193
      No Longer Available
  • 47
    SCREW – Part Number: 1.07.00.0000087
    SCREW
    Part Number: 1.07.00.0000087
      No Longer Available
  • 48
    DEFROST TIMER – Part Number: 1.19.00.0000625
    DEFROST TIMER
    Part Number: 1.19.00.0000625
      No Longer Available
  • 49
    R DOOR – Part Number: 1.51.00.6000809
    R DOOR
    Part Number: 1.51.00.6000809
      No Longer Available
  • 50
    DOOR COVER – Part Number: 1.02.00.0002007
    DOOR COVER
    Part Number: 1.02.00.0002007
      No Longer Available
  • 51
    F DOOR – Part Number: 1.51.00.7000810
    F DOOR
    Part Number: 1.51.00.7000810
      No Longer Available
  • 52
    DOOR STOPPER – Part Number: 1.02.00.0000349
    DOOR STOPPER
    Part Number: 1.02.00.0000349
      No Longer Available
  • 53
    DOOR LOCKER – Part Number: 1.02.00.0000348
    DOOR LOCKER
    Part Number: 1.02.00.0000348
      No Longer Available
  • 54
    CONDENSER CLIP – Part Number: 1.66.00.0000125
    CONDENSER CLIP
    Part Number: 1.66.00.0000125
      No Longer Available
  • 55
    CONDENSER CLIP – Part Number: 1.66.00.0000125
    CONDENSER CLIP
    Part Number: 1.66.00.0000125
      No Longer Available
  • 56
    COMPRESSOR CLIP – Part Number: 1.06.00.0000071
    COMPRESSOR CLIP
    Part Number: 1.06.00.0000071
      No Longer Available
  • 57
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 58
    SOLE PLATE – Part Number: 1.06.00.0001022
    SOLE PLATE
    Part Number: 1.06.00.0001022
      No Longer Available
  • 59
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 60
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 61
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 64
    POWER CABLE – Part Number: 1.19.00.0000624
    POWER CABLE
    Part Number: 1.19.00.0000624
      No Longer Available
  • 66
    CLAMP – Part Number: 1.02.00.0000079
    CLAMP
    Part Number: 1.02.00.0000079
      No Longer Available
  • 68
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 69
    LATEX MAT – Part Number: 1.05.00.0000334
    LATEX MAT
    Part Number: 1.05.00.0000334
      No Longer Available
  • 70
    DRIP TRAY – Part Number: 1.02.00.0001436
    DRIP TRAY
    Part Number: 1.02.00.0001436
      No Longer Available
  • 71
    ICE BOX – Part Number: 1.02.00.0000082
    ICE BOX
    Part Number: 1.02.00.0000082
      No Longer Available
