General Electric Refrigerator Replacement Parts For Model GTR12HAXARWW

We Sell Only Genuine General Electric Parts

Popular Parts for GTR12HAXARWW

Search Within Model

Questions & Answers for General Electric GTR12HAXARWW
Browse all Parts Search by Area
CABINET Diagram and Parts List for  General Electric Refrigerator
CABINET
DOORS Diagram and Parts List for  General Electric Refrigerator
DOORS
UNIT PARTS Diagram and Parts List for  General Electric Refrigerator
UNIT PARTS
Previous Showing All Parts Next
CABINET

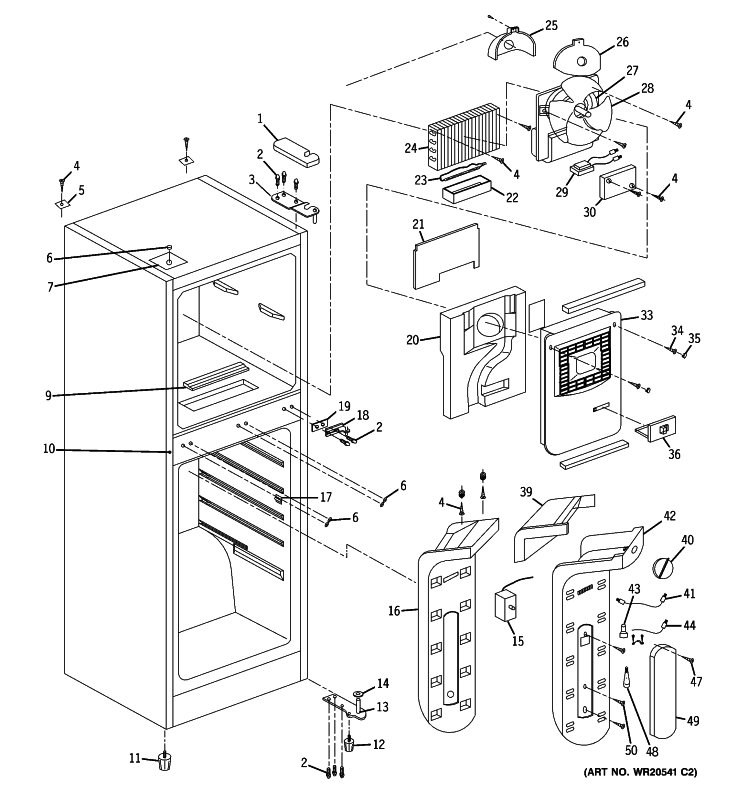

CABINET Diagram and Parts List for  General Electric Refrigerator
  • 1
    UPPER HINGE COVER – Part Number: WR02X13092
    UPPER HINGE COVER
    Part Number: WR02X13092
      Special Order
    $17.80
  • 2
    SCREW – Part Number: WR02X13093
    SCREW
    Part Number: WR02X13093
      Special Order
    $14.65
  • 3
    UPPER HINGE – Part Number: WR13X10713
    UPPER HINGE
    Part Number: WR13X10713
      Special Order
    $30.85
  • 4
    SCREW – Part Number: WR02X13094
    SCREW
    Part Number: WR02X13094
      No Longer Available
  • 5
    BACK CORNER COVER – Part Number: WR02X13095
    BACK CORNER COVER
    Part Number: WR02X13095
      Special Order
    $14.65
  • 6
    MID-HINGE PLUG – Part Number: WR02X13096
    MID-HINGE PLUG
    Part Number: WR02X13096
      Special Order
    $8.35
  • 7
    SCREW CAP – Part Number: WR02X13097
    SCREW CAP
    Part Number: WR02X13097
      Special Order
    $12.55
  • 9
    AIR RETURN COVER OF FZ C – Part Number: WR13X10714
    AIR RETURN COVER OF FZ C
    Part Number: WR13X10714
      No Longer Available
  • 10
    SCREW CAP – Part Number: WR02X13098
    SCREW CAP
    Part Number: WR02X13098
      Special Order
    $8.35
  • 11
    HIGH FRONT LEG – Part Number: WR02X13099
    HIGH FRONT LEG
    Part Number: WR02X13099
      Special Order
    $17.80
  • 12
    SHORT FRONT LEG – Part Number: WR02X13100
    SHORT FRONT LEG
    Part Number: WR02X13100
      No Longer Available
  • 13
    LOWER HINGE ASSEMBLY – Part Number: WR13X10715
    LOWER HINGE ASSEMBLY
    Part Number: WR13X10715
      Special Order
    $52.99
  • 14
    DOOR SHIM – Part Number: WR02X13101
    DOOR SHIM
    Part Number: WR02X13101
      Special Order
    $14.65
  • 15
    TEMPERATURE CONTROL – Part Number: WR09X10185
    TEMPERATURE CONTROL
    Part Number: WR09X10185
      Special Order
    $58.09
  • 16
    FF FOAM INSUL – Part Number: WR02X13102
    FF FOAM INSUL
    Part Number: WR02X13102
      Special Order
    $59.11
  • 17
    LAMP SWITCH – Part Number: WR23X10648
    LAMP SWITCH
    Part Number: WR23X10648
      Special Order
    $33.94
  • 18
    MID-HINGE – Part Number: WR13X10716
    MID-HINGE
    Part Number: WR13X10716
      Special Order
    $49.39
  • 19
    MID-HINGE BOTTOM PLATE – Part Number: WR02X13103
    MID-HINGE BOTTOM PLATE
    Part Number: WR02X13103
      Special Order
    $14.65
  • 20
    FZ FOAM INSULN – Part Number: WR02X13104
    FZ FOAM INSULN
    Part Number: WR02X13104
      Special Order
    $65.23
  • 21
    BULB REFLECTOR – Part Number: WR02X13105
    BULB REFLECTOR
    Part Number: WR02X13105
      Special Order
    $17.80
  • 22
    WATER TROUGH – Part Number: WR30X10121
    WATER TROUGH
    Part Number: WR30X10121
      Special Order
    $63.19
  • 23
    HEATING TUBE DEFROSTING – Part Number: WR51X10115
    HEATING TUBE DEFROSTING
    Part Number: WR51X10115
      No Longer Available
  • 24
    EVAPORATOR – Part Number: WR85X10120
    EVAPORATOR
    Part Number: WR85X10120
      Special Order
    $102.95
  • 25
    FAN MOTOR BACK COVER – Part Number: WR13X26607
    FAN MOTOR BACK COVER
    Part Number: WR13X26607
      Special Order
    $25.15
  • 26
    FAN MOTOR FRONT COVER – Part Number: WR13X10718
    FAN MOTOR FRONT COVER
    Part Number: WR13X10718
      Special Order
    $31.88
  • 27
    FAN MOTOR – Part Number: WR60X10290
    FAN MOTOR
    Part Number: WR60X10290
      No Longer Available
  • 28
    BLADE – Part Number: WR60X10291
    BLADE
    Part Number: WR60X10291
      Special Order
    $15.70
  • 29
    DEFROST Thermistor – Part Number: WR50X10098
    DEFROST Thermistor
    Part Number: WR50X10098
      Special Order
    $62.17
  • 30
    DEFROST COVER – Part Number: WR13X10719
    DEFROST COVER
    Part Number: WR13X10719
      Special Order
    $22.00
  • 33
    FREEZER COVER – Part Number: WR13X10720
    FREEZER COVER
    Part Number: WR13X10720
      Special Order
    $73.39
  • 34
    SCREW – Part Number: WR01X10890
    SCREW
    Part Number: WR01X10890
      Special Order
    $14.65
  • 35
    SCREW – Part Number: WR02X13106
    SCREW
    Part Number: WR02X13106
      Special Order
    $8.35
  • 36
    BLOCK – Part Number: WR09X10186
    BLOCK
    Part Number: WR09X10186
      Special Order
    $17.80
  • 39
    UPPER FOAM INSUL – Part Number: WR02X13107
    UPPER FOAM INSUL
    Part Number: WR02X13107
      Special Order
    $48.36
  • 40
    TEMPERATURE CONTROL KNOB – Part Number: WR02X13108
    TEMPERATURE CONTROL KNOB
    Part Number: WR02X13108
      Special Order
    $17.80
  • 41
    TC JUMPER – Part Number: WR23X10649
    TC JUMPER
    Part Number: WR23X10649
      Special Order
    $30.85
  • 42
    CONTROL PANEL IN REFRIGE – Part Number: WR02X13109
    CONTROL PANEL IN REFRIGE
    Part Number: WR02X13109
      Special Order
    $65.23
  • 43
    SOCKET LAMP – Part Number: WR02X13233
    SOCKET LAMP
    Part Number: WR02X13233
      Special Order
    $65.23
  • 44
    LAMP WIRE JUMPER – Part Number: WR23X10650
    LAMP WIRE JUMPER
    Part Number: WR23X10650
      Special Order
    $22.00
  • 47
    SCREW – Part Number: WR02X13113
    SCREW
    Part Number: WR02X13113
      Special Order
    $8.35
  • 48
    BULB – Part Number: WR02X13114
    BULB
    Part Number: WR02X13114
      Special Order
    $23.05
  • 49
    LAMP COVER – Part Number: WR13X10721
    LAMP COVER
    Part Number: WR13X10721
      Special Order
    $24.10
  • 50
    SCREW – Part Number: WR02X13115
    SCREW
    Part Number: WR02X13115
      No Longer Available
DOORS

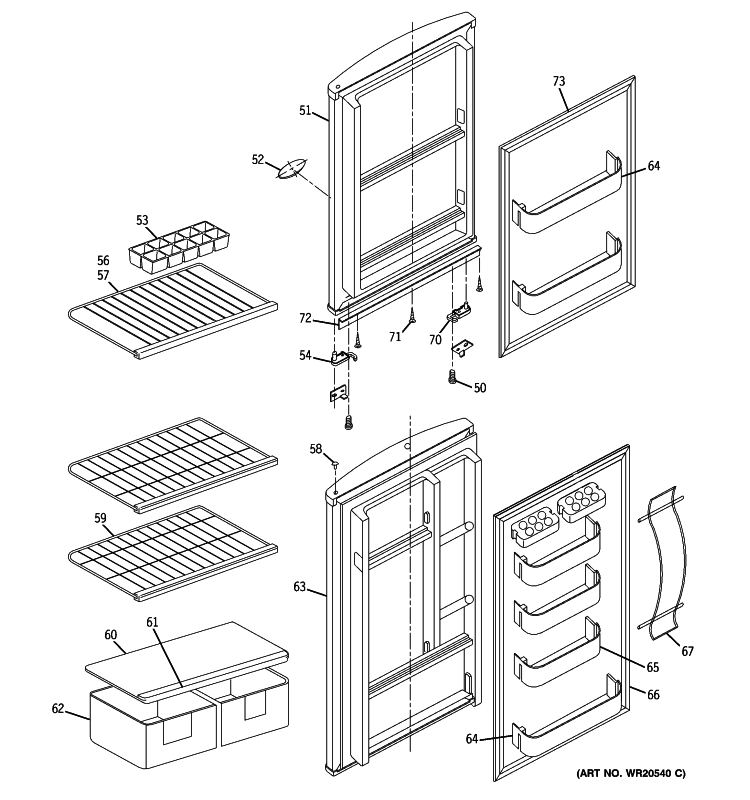

DOORS Diagram and Parts List for  General Electric Refrigerator
  • 50
    SCREW – Part Number: WR02X13115
    SCREW
    Part Number: WR02X13115
      No Longer Available
  • 51
    UPPER DOOR – Part Number: WR78X12381
    UPPER DOOR
    Part Number: WR78X12381
      Special Order
    $148.55
  • 52
    BADGE – Part Number: WR04X10172
    BADGE
    Part Number: WR04X10172
      Special Order
    $41.15
  • 53
    ICE TRAY – Part Number: WR30X10122
    ICE TRAY
    Part Number: WR30X10122
      Special Order
    $20.95
  • 54
    DOOR STOPPER – Part Number: WR02X13116
    DOOR STOPPER
    Part Number: WR02X13116
      Special Order
    $9.40
  • 56
    SHELVES IN FREEZER CHAMB – Part Number: WR71X10860
    SHELVES IN FREEZER CHAMB
    Part Number: WR71X10860
      No Longer Available
  • 57
    COVER DEC – Part Number: WR13X10722
    COVER DEC
    Part Number: WR13X10722
      Special Order
    $30.85
  • 58
    HINGE PLUG – Part Number: WR02X13118
    HINGE PLUG
    Part Number: WR02X13118
      Special Order
    $8.35
  • 59
    METAL SHELVES IN REFRIGE – Part Number: WR71X10861
    METAL SHELVES IN REFRIGE
    Part Number: WR71X10861
      Special Order
    $65.23
  • 60
    Vegetable PAN COVER GLASS – Part Number: WR32X10736
    Vegetable PAN COVER GLASS
    Part Number: WR32X10736
      Special Order
    $57.07
  • 61
    TRIM Vegetable PAN COVER – Part Number: WR13X10723
    TRIM Vegetable PAN COVER
    Part Number: WR13X10723
      Special Order
    $31.88
  • 62
    VEGETABLE DRAWER – Part Number: WR32X10737
    VEGETABLE DRAWER
    Part Number: WR32X10737
      No Longer Available
  • 63
    LOWER DOOR – Part Number: WR78X12382
    LOWER DOOR
    Part Number: WR78X12382
      No Longer Available
  • 64
    DOOR BIN – Part Number: WR71X10862
    DOOR BIN
    Part Number: WR71X10862
      Special Order
    $41.15
  • 65
    DOOR BIN – Part Number: WR71X10863
    DOOR BIN
    Part Number: WR71X10863
      Special Order
    $37.03
  • 66
    FF DOOR GASKET – Part Number: WR24X10225
    FF DOOR GASKET
    Part Number: WR24X10225
      No Longer Available
  • 67
    CAN RACK – Part Number: WR71X10864
    CAN RACK
    Part Number: WR71X10864
      Special Order
    $46.30
  • 70
    LEFT DOOR STOPPER – Part Number: WR02X13120
    LEFT DOOR STOPPER
    Part Number: WR02X13120
      Special Order
    $14.65
  • 71
    SCREW – Part Number: WR01X10891
    SCREW
    Part Number: WR01X10891
      Special Order
    $8.35
  • 72
    AIRPROOF STICKING PIECE – Part Number: WR02X13121
    AIRPROOF STICKING PIECE
    Part Number: WR02X13121
      Special Order
    $31.88
  • 73
    FZ DOOR GASKET – Part Number: WR24X10226
    FZ DOOR GASKET
    Part Number: WR24X10226
      No Longer Available
UNIT PARTS

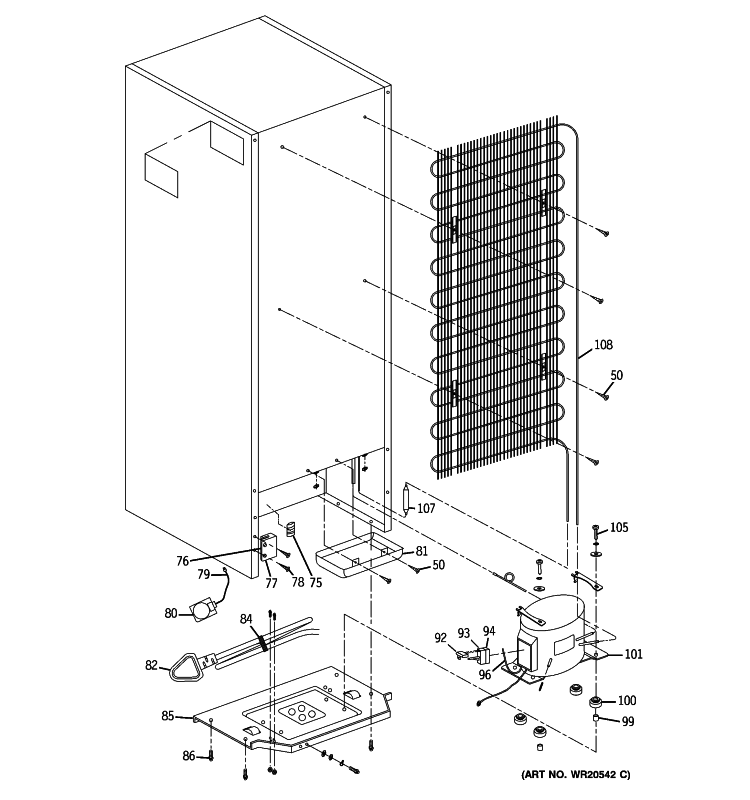

UNIT PARTS Diagram and Parts List for  General Electric Refrigerator
