Frigidaire Parts

Frigidaire - Refrigerator, French Door, Multi-Drawer Replacement Parts For Model ERMC2295AS03

We Sell Only Genuine Frigidaire Parts

Find Frigidaire ERMC2295AS03 Parts By Symptom

Leaking

100%

Popular Parts for ERMC2295AS03

Search Within Model

Questions & Answers for Frigidaire ERMC2295AS03
Browse all Parts Search by Area
Cabinet Diagram and Parts List for  Frigidaire Refrigerator
Cabinet
Controls Diagram and Parts List for  Frigidaire Refrigerator
Controls
Freezer Door Diagram and Parts List for  Frigidaire Refrigerator
Freezer Door

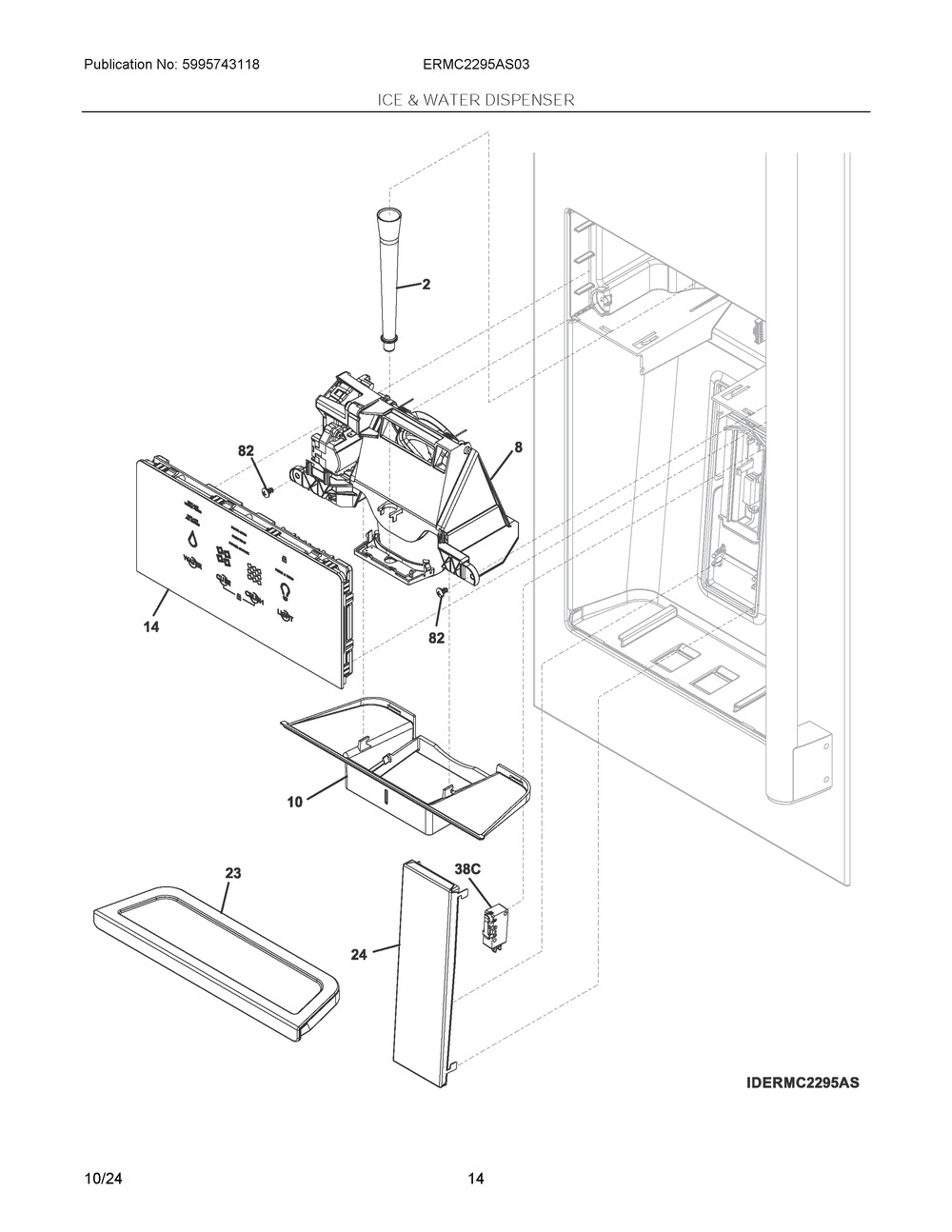

Ice And Water Dispenser Diagram and Parts List for  Frigidaire Refrigerator
Ice And Water Dispenser

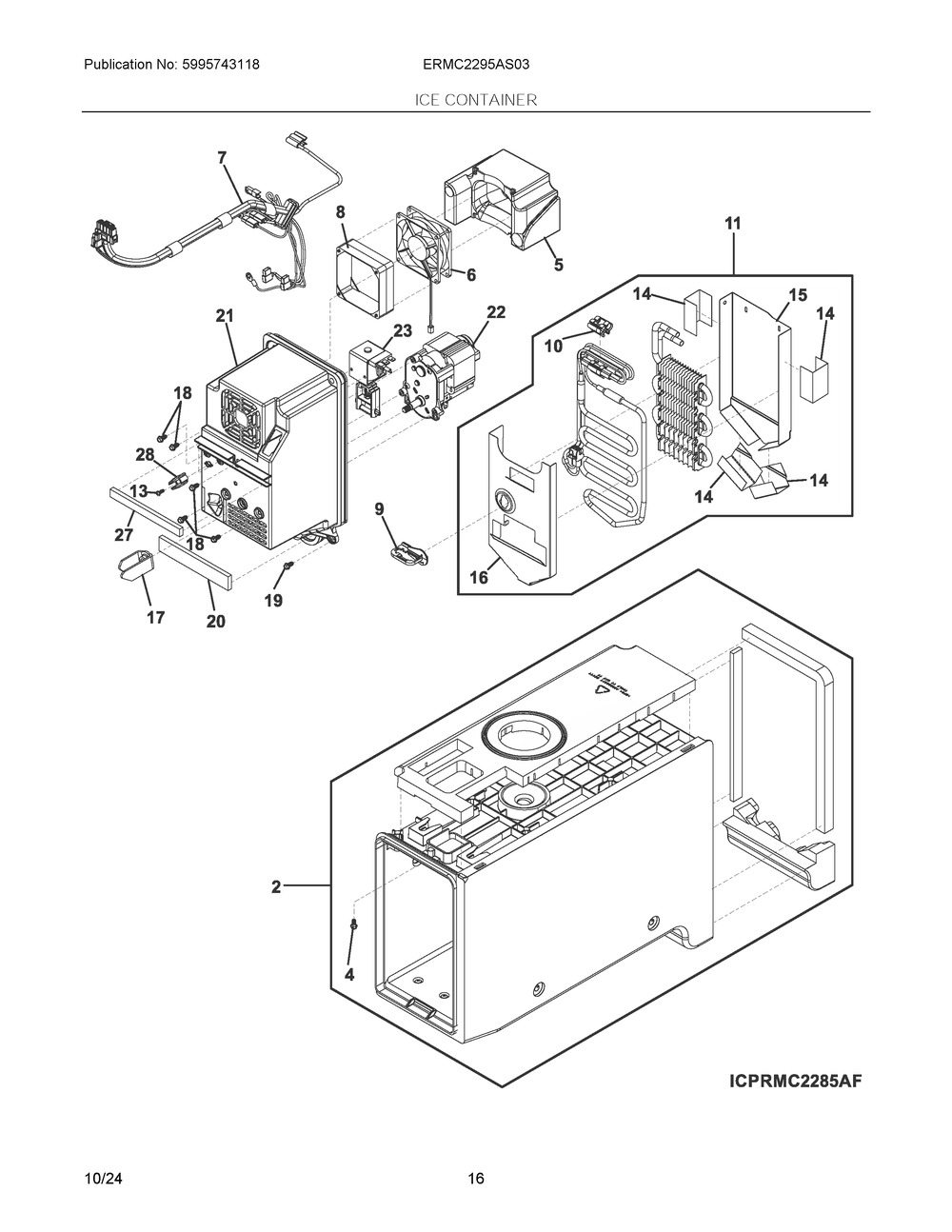

Ice Container Diagram and Parts List for  Frigidaire Refrigerator
Ice Container

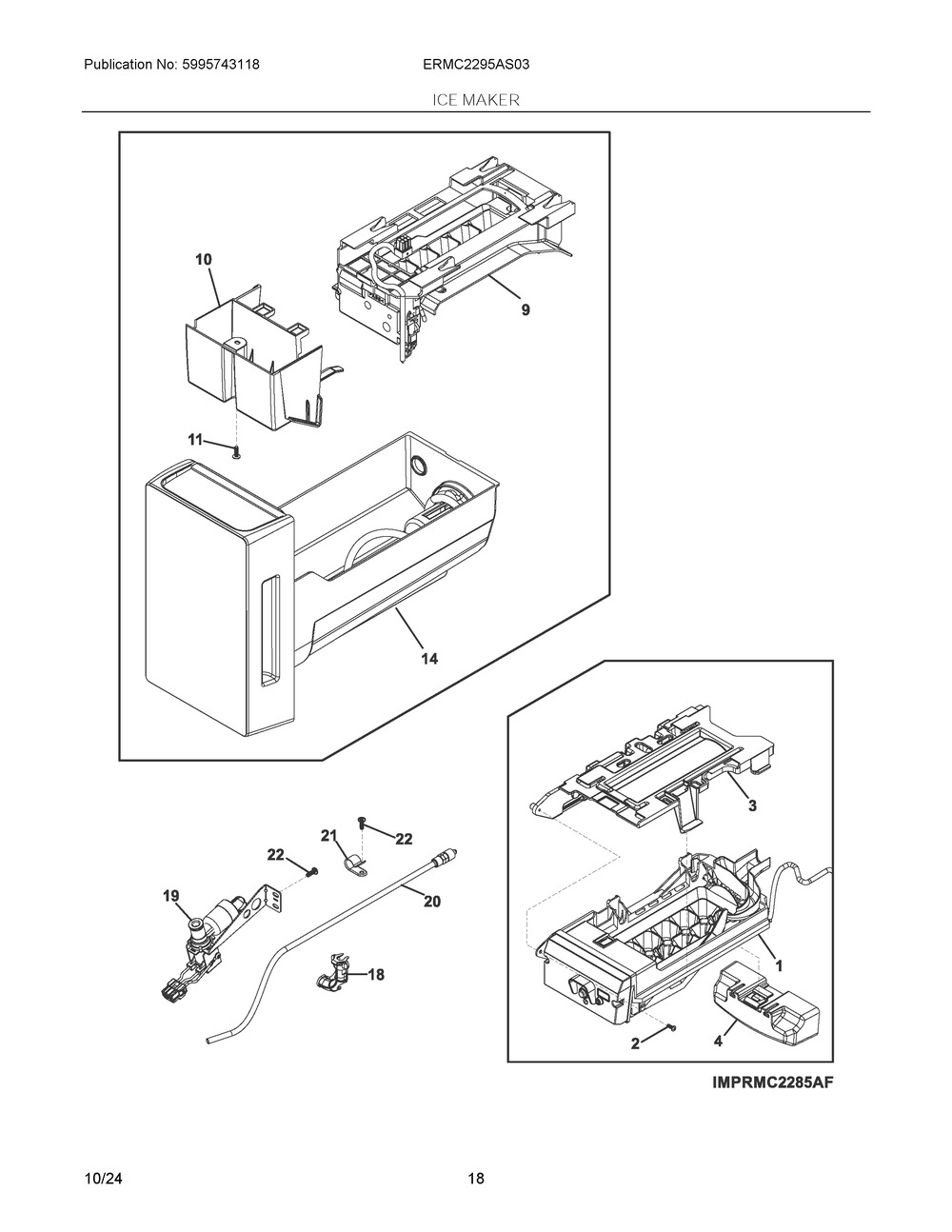

Ice Maker Diagram and Parts List for  Frigidaire Refrigerator
Ice Maker

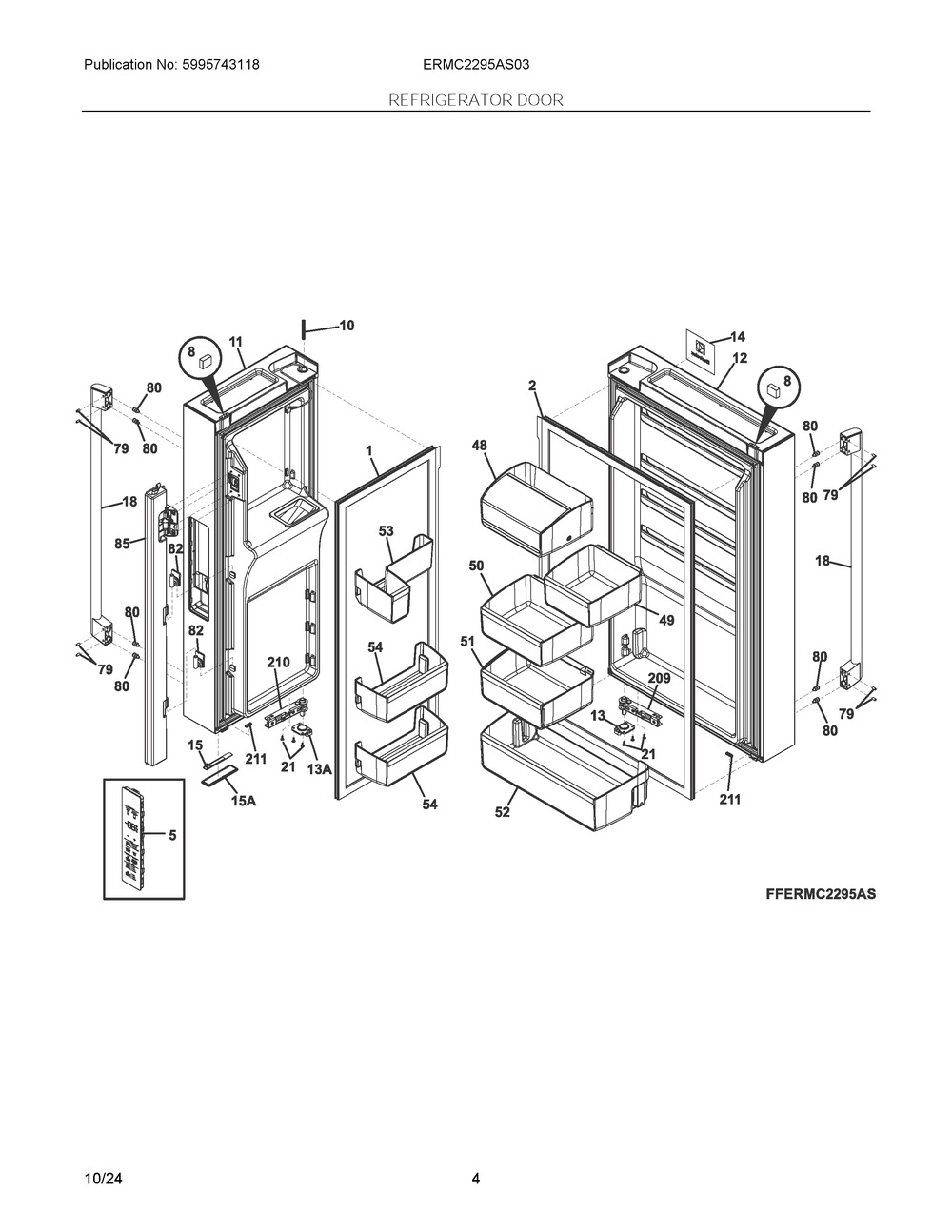

Refrigerator Door Diagram and Parts List for  Frigidaire Refrigerator
Refrigerator Door

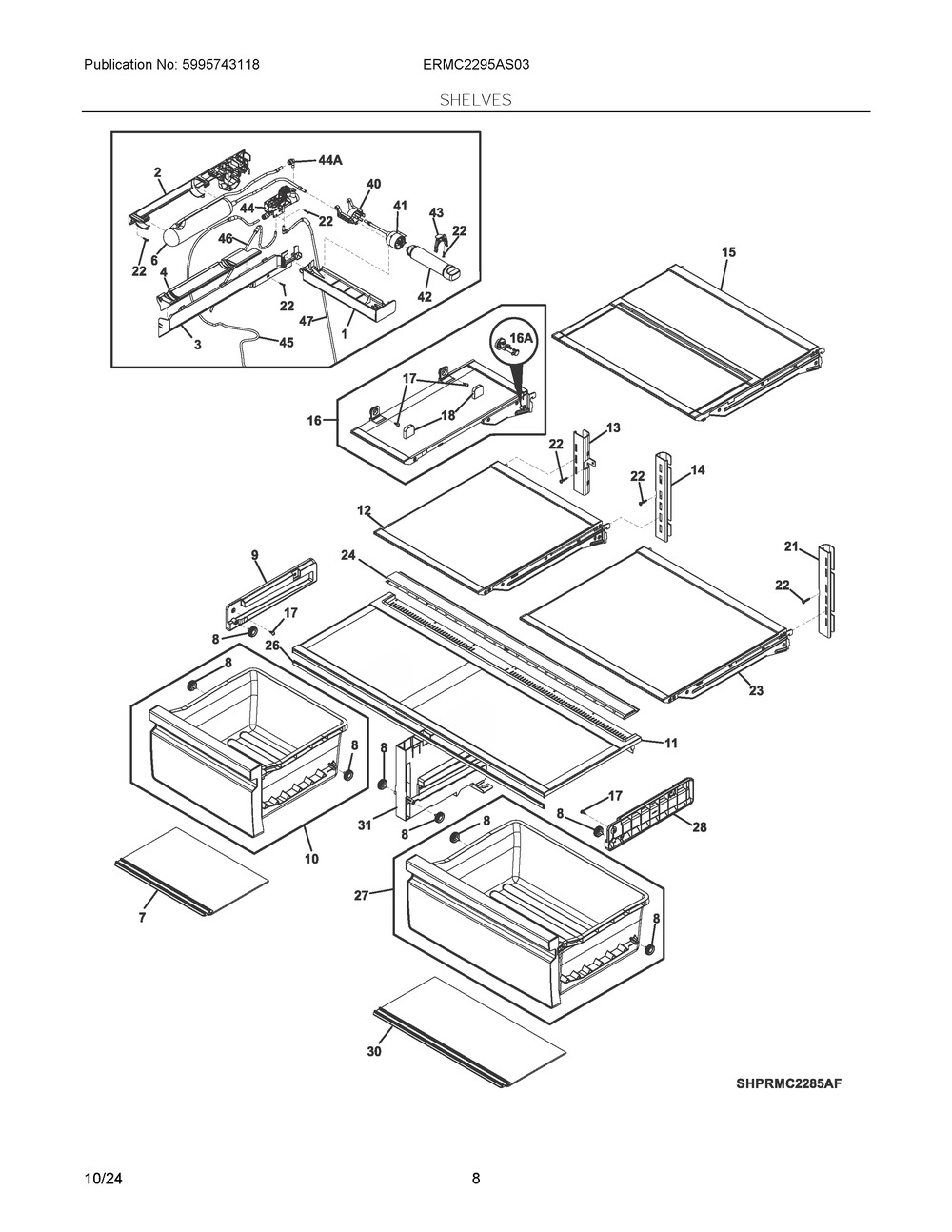

Shelves Diagram and Parts List for  Frigidaire Refrigerator
Shelves

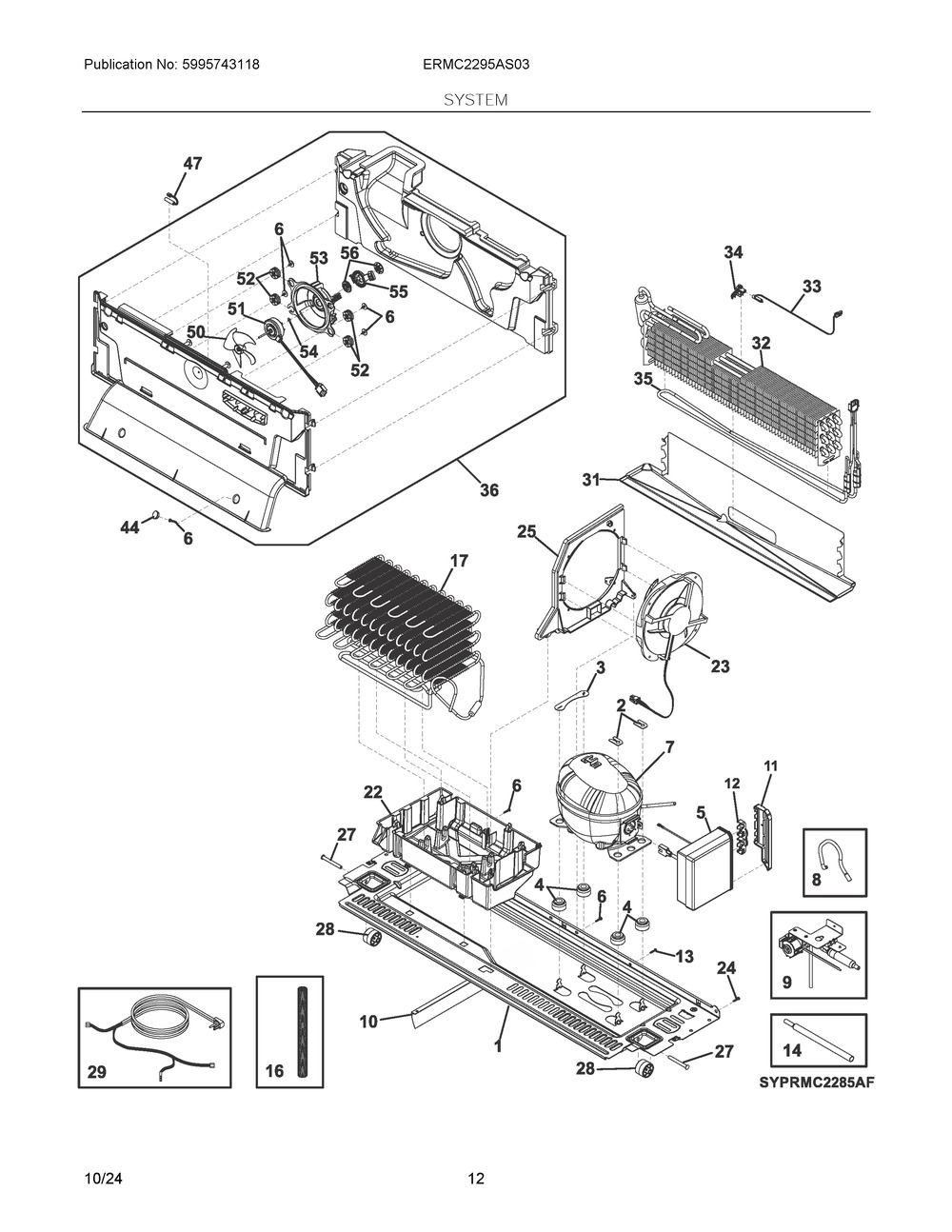

System Diagram and Parts List for  Frigidaire Refrigerator
System
Previous Showing All Parts Next
Cabinet

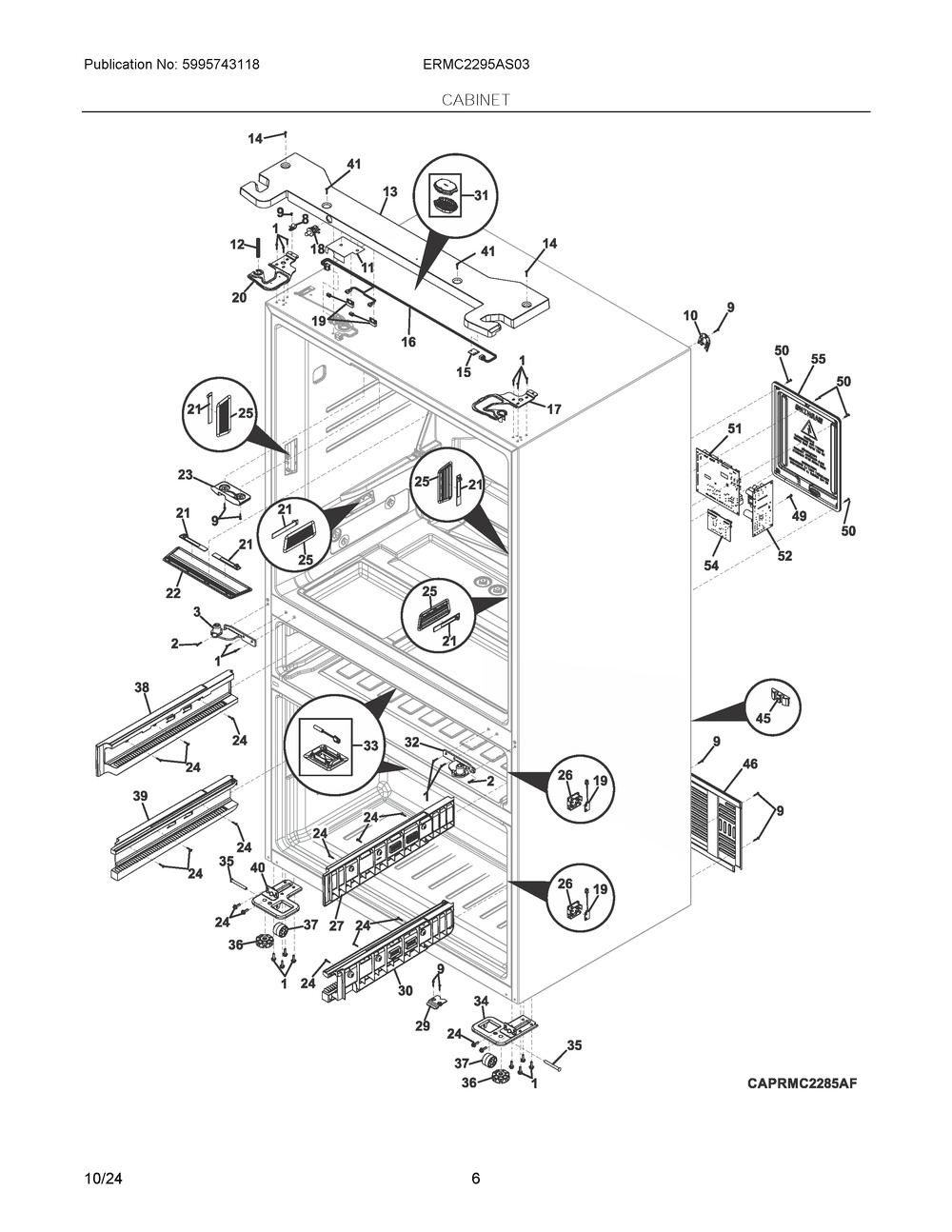

Cabinet Diagram and Parts List for  Frigidaire Refrigerator
  • 1
    SCREW – Part Number: 811949401
    SCREW
    Part Number: 811949401
      In Stock
    $11.91
  • 2
    SCREW – Part Number: 5304523029
    SCREW
    Part Number: 5304523029
      Special Order
    $11.91
  • 3
    HINGE – Part Number: 5304519085
    HINGE
    Part Number: 5304519085
      Special Order
    $55.95
  • 8
    CLAMP – Part Number: 240396803
    CLAMP
    Part Number: 240396803
      Special Order
    $13.00
  • 9
    SCREW – Part Number: 811949503
    SCREW
    Part Number: 811949503
      In Stock
    $7.56
  • 10
    COVER – Part Number: 5304519086
    COVER
    Part Number: 5304519086
      Special Order
    $14.09
  • 11
    SHIELD – Part Number: 5304523030
    SHIELD
    Part Number: 5304523030
      Special Order
    $13.00
  • 12
    SPRING – Part Number: 5304519067
    SPRING
    Part Number: 5304519067
      Special Order
    $18.44
  • 13
    COVER,EYEBROW,GREY – Part Number: 5304536150
    COVER,EYEBROW,GREY
    Part Number: 5304536150
      Special Order
    $54.83
  • 14
    SCREW – Part Number: 5304519089
    SCREW
    Part Number: 5304519089
      Special Order
    $14.09
  • 15
    PC BOARD – Part Number: 5304524003
    PC BOARD
    Part Number: 5304524003
      Special Order
    $54.90
  • 16
    HARNESS – Part Number: 5304519091
    HARNESS
    Part Number: 5304519091
      Special Order
    $51.17
  • 17
    HINGE,TOP,RH – Part Number: 5304536152
    HINGE,TOP,RH
    Part Number: 5304536152
      In Stock
    $36.23
  • 18
    SWITCH – Part Number: 5304519093
    SWITCH
    Part Number: 5304519093
      In Stock
    $37.33
  • 19
    HARNESS W REED SWIT – Part Number: 5304527992
    HARNESS W REED SWIT
    Part Number: 5304527992
      In Stock
    $67.73
  • 20
    HINGE,TOP,LH – Part Number: 5304536153
    HINGE,TOP,LH
    Part Number: 5304536153
      Special Order
    $27.14
  • 21
    LAMP – Part Number: 5304523011
    LAMP
    Part Number: 5304523011
      In Stock
    $44.76
  • 22
    LENS – Part Number: 5304519096
    LENS
    Part Number: 5304519096
      Special Order
    $39.43
  • 23
    FERRULE – Part Number: 5304523104
    FERRULE
    Part Number: 5304523104
      Special Order
    $78.79
  • 24
    SCREW – Part Number: 5304519098
    SCREW
    Part Number: 5304519098
      Special Order
    $7.56
  • 25
    LENS – Part Number: 5304519099
    LENS
    Part Number: 5304519099
      In Stock
    $20.62
  • 25A
    LENS – Part Number: 5304523105
    LENS
    Part Number: 5304523105
      Special Order
    $196.88
  • 26
    COVER – Part Number: 5304523106
    COVER
    Part Number: 5304523106
      Special Order
    $57.65
  • 27
    SUPPORT – Part Number: 5304523107
    SUPPORT
    Part Number: 5304523107
      Special Order
    $76.66
  • 29
    COVER – Part Number: 5304523108
    COVER
    Part Number: 5304523108
      Special Order
    $13.00
  • 30
    SUPPORT – Part Number: 5304523902
    SUPPORT
    Part Number: 5304523902
      Special Order
    $44.76
  • 31
    HOUSING KIT – Part Number: 5303918849
    HOUSING KIT
    Part Number: 5303918849
      Special Order
    $137.43
  • 32
    HINGE – Part Number: 5304519104
    HINGE
    Part Number: 5304519104
      Special Order
    $55.95
  • 33
    THERMISTOR KIT – Part Number: 5303918850
    THERMISTOR KIT
    Part Number: 5303918850
      In Stock
    $40.50
  • 34
    BRACKET – Part Number: 5304519105
    BRACKET
    Part Number: 5304519105
      Special Order
    $57.01
  • 35
    SHAFT – Part Number: 811998302
    SHAFT
    Part Number: 811998302
      Special Order
    $18.44
  • 36
    FOOT – Part Number: 5304519106
    FOOT
    Part Number: 5304519106
      Special Order
    $26.05
  • 37
    ROLLER – Part Number: 811666601
    ROLLER
    Part Number: 811666601
      Special Order
    $16.26
  • 38
    SUPPORT – Part Number: 5304523110
    SUPPORT
    Part Number: 5304523110
      Special Order
    $76.66
  • 39
    SUPPORT – Part Number: 5304523903
    SUPPORT
    Part Number: 5304523903
      Special Order
    $44.76
  • 40
    BRACKET – Part Number: 5304519109
    BRACKET
    Part Number: 5304519109
      Special Order
    $55.95
  • 41
    SCREW – Part Number: 5304519110
    SCREW
    Part Number: 5304519110
      Special Order
    $7.56
  • 45
    CLIP – Part Number: 5304519111
    CLIP
    Part Number: 5304519111
      In Stock
    $14.09
  • 46
    COVER – Part Number: 5304519112
    COVER
    Part Number: 5304519112
      Special Order
    $58.73
  • 49
    SCREW – Part Number: 808199001
    SCREW
    Part Number: 808199001
      Special Order
    $13.00
  • 50
    SCREW – Part Number: 5304523112
    SCREW
    Part Number: 5304523112
      Special Order
    $11.91
  • 51
    PC BOARD – Part Number: 5304532993
    PC BOARD
    Part Number: 5304532993
      Special Order
    $411.45
  • 52
    Main Electronic Control Board – Part Number: 5304526795
    Main Electronic Control Board
    Part Number: 5304526795
      In Stock
    $190.54
  • 54
    PC BOARD – Part Number: 5304519115
    PC BOARD
    Part Number: 5304519115
      In Stock
    $158.35
  • 55
    COVER – Part Number: 5304519117
    COVER
    Part Number: 5304519117
      In Stock
    $52.62
  • NI
    SEAL – Part Number: 811950601
    SEAL
    Part Number: 811950601
      Special Order
    $13.00
  • NI
    HARNESS – Part Number: 5304519116
    HARNESS
    Part Number: 5304519116
      Special Order
    $28.76
Controls

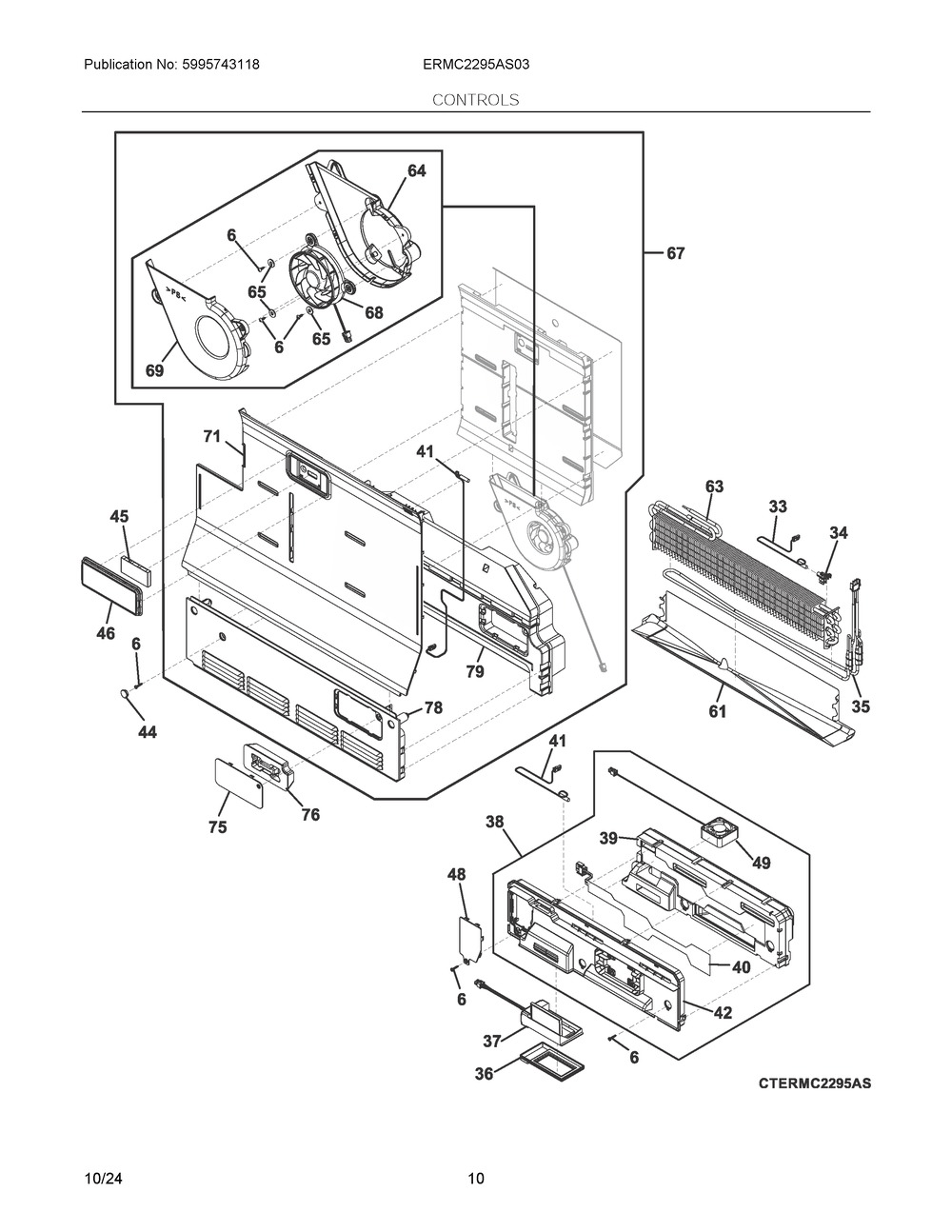

Controls Diagram and Parts List for  Frigidaire Refrigerator
  • 6
    SCREW – Part Number: 811949503
    SCREW
    Part Number: 811949503
      In Stock
    $7.56
  • 33
    THERMOSTAT KIT – Part Number: 5303918851
    THERMOSTAT KIT
    Part Number: 5303918851
      In Stock
    $42.63
  • 34
    CLAMP,NTC,EVAPORATOR – Part Number: 811980406
    CLAMP,NTC,EVAPORATOR
    Part Number: 811980406
      Special Order
    $9.74
  • 35
    HEATER,DEFROST,EVAPORATOR – Part Number: 5304534878
    HEATER,DEFROST,EVAPORATOR
    Part Number: 5304534878
      In Stock
    $111.83
  • 36
    SEAL – Part Number: 5304523686
    SEAL
    Part Number: 5304523686
      Special Order
    $38.36
  • 37
    BAFFLE ASSEMBLY – Part Number: 5304519166
    BAFFLE ASSEMBLY
    Part Number: 5304519166
      In Stock
    $87.07
  • 38
    COVER ASSEMBLY – Part Number: 5304519167
    COVER ASSEMBLY
    Part Number: 5304519167
      In Stock
    $76.03
  • 39
    DUCT-AIR – Part Number: 5304523055
    DUCT-AIR
    Part Number: 5304523055
      In Stock
    $37.30
  • 40
    HEATER – Part Number: 5304523056
    HEATER
    Part Number: 5304523056
      Special Order
    $73.92
  • 42
    COVER,AIR DUCT,MIDDLE DRAWER – Part Number: 5304536632
    COVER,AIR DUCT,MIDDLE DRAWER
    Part Number: 5304536632
      Special Order
    $24.97
  • 44
    Cover, Screw Hole, Grey – Part Number: 811971604
    Cover, Screw Hole, Grey
    Part Number: 811971604
      Special Order
    $6.47
  • 46
    COVER – Part Number: 5304523128
    COVER
    Part Number: 5304523128
      Special Order
    $53.30
  • 48
    COVER – Part Number: 5304519172
    COVER
    Part Number: 5304519172
      Special Order
    $20.47
  • 49
    FAN ASSEMBLY – Part Number: 5304519173
    FAN ASSEMBLY
    Part Number: 5304519173
      In Stock
    $93.05
  • 61
    DRAIN TROUGH – Part Number: 5304519180
    DRAIN TROUGH
    Part Number: 5304519180
      In Stock
    $53.84
  • 63
    EVAPORATOR – Part Number: 5304526811
    EVAPORATOR
    Part Number: 5304526811
      In Stock
    $109.97
  • 64
    BRACKET – Part Number: 5304519182
    BRACKET
    Part Number: 5304519182
      Special Order
    $39.43
  • 65
    WASHER – Part Number: 5304519183
    WASHER
    Part Number: 5304519183
      Special Order
    $11.91
  • 67
    COVER ASSEMBLY – Part Number: 5304524898
    COVER ASSEMBLY
    Part Number: 5304524898
      In Stock
    $135.63
  • 68
    FAN ASSEMBLY – Part Number: 5304519186
    FAN ASSEMBLY
    Part Number: 5304519186
      In Stock
    $106.43
  • 69
    HOUSING – Part Number: 5304519187
    HOUSING
    Part Number: 5304519187
      Special Order
    $41.56
  • 71
    COVER – Part Number: 5304523059
    COVER
    Part Number: 5304523059
      Special Order
    $159.84
  • 75
    COVER – Part Number: 5304523129
    COVER
    Part Number: 5304523129
      Special Order
    $19.53
  • 76
    INSULATION – Part Number: 5304522062
    INSULATION
    Part Number: 5304522062
      Special Order
    $22.79
  • 78
    COVER – Part Number: 5304523130
    COVER
    Part Number: 5304523130
      Special Order
    $60.18
  • 79
    COVER ASSEMBLY – Part Number: 5304524539
    COVER ASSEMBLY
    Part Number: 5304524539
      In Stock
    $129.75
  • NI
    SEAL – Part Number: 811950601
    SEAL
    Part Number: 811950601
      Special Order
    $13.00
  • NIA
    SEAL – Part Number: 811950518
    SEAL
    Part Number: 811950518
      Special Order
    $18.44
  • NIA
    STICKER – Part Number: 5304523826
    STICKER
    Part Number: 5304523826
      Special Order
    $10.83
Freezer Door

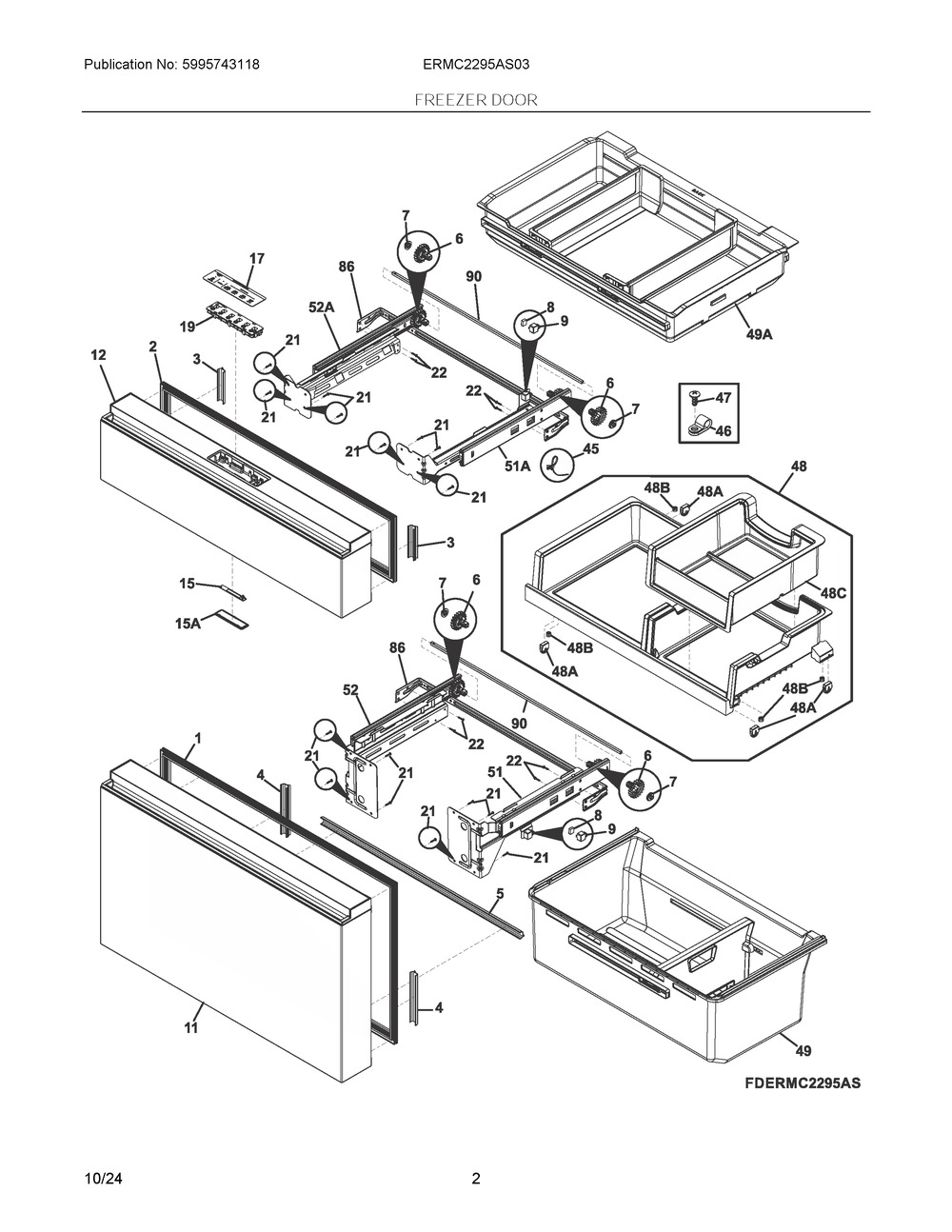

Freezer Door Diagram and Parts List for  Frigidaire Refrigerator
  • 1
    GASKET – Part Number: 5304523079
    GASKET
    Part Number: 5304523079
      Special Order
    $65.41
  • 2
    GASKET – Part Number: 5304523080
    GASKET
    Part Number: 5304523080
      Special Order
    $55.95
  • 3
    GASKET – Part Number: 5304523083
    GASKET
    Part Number: 5304523083
      Special Order
    $41.56
  • 4
    GASKET – Part Number: 5304523082
    GASKET
    Part Number: 5304523082
      Special Order
    $14.09
  • 5
    GASKET – Part Number: 5304523083
    GASKET
    Part Number: 5304523083
      Special Order
    $41.56
  • 6
    GEAR – Part Number: 140025649033
    GEAR
    Part Number: 140025649033
      In Stock
    $9.74
  • 7
    BEARING – Part Number: 5304519043
    BEARING
    Part Number: 5304519043
      In Stock
    $17.35
  • 8
    MAGNET – Part Number: 5304519044
    MAGNET
    Part Number: 5304519044
      In Stock
    $27.69
  • 9
    SUPPORT – Part Number: 5304523084
    SUPPORT
    Part Number: 5304523084
      Special Order
    $11.91
  • 11
    DOOR ASSEMBLY,OUTER,STAINLESS – Part Number: 5304537804
    DOOR ASSEMBLY,OUTER,STAINLESS
    Part Number: 5304537804
      Special Order
    $374.88
  • 12
    DOOR-COMPLETE – Part Number: 5304523086
    DOOR-COMPLETE
    Part Number: 5304523086
      Special Order
    $489.40
  • 15
    LAMP – Part Number: 5304523011
    LAMP
    Part Number: 5304523011
      In Stock
    $44.76
  • 15A
    LENS – Part Number: 5304529570
    LENS
    Part Number: 5304529570
      In Stock
    $17.35
  • 17
    OVERLAY,USER INTERFACE,GRAY – Part Number: 5304529278
    OVERLAY,USER INTERFACE,GRAY
    Part Number: 5304529278
      In Stock
    $58.07
  • 19
    PC BOARD – Part Number: 5304531769
    PC BOARD
    Part Number: 5304531769
      In Stock
    $70.75
  • 21
    SCREW – Part Number: 811949401
    SCREW
    Part Number: 811949401
      In Stock
    $11.91
  • 22
    SCREW – Part Number: 5304519053
    SCREW
    Part Number: 5304519053
      Special Order
    $7.56
  • 46
    WATER TUBE STRAIN RELIEF – Part Number: 240396804
    WATER TUBE STRAIN RELIEF
    Part Number: 240396804
      Special Order
    $38.36
  • 48
    DRAWER – Part Number: 5304523088
    DRAWER
    Part Number: 5304523088
      In Stock
    $140.75
  • 48A
    DRAWER ASSEMBLY – Part Number: 5304524919
    DRAWER ASSEMBLY
    Part Number: 5304524919
      In Stock
    $111.61
  • 48B
    CUSHION – Part Number: 5304532074
    CUSHION
    Part Number: 5304532074
      Special Order
    $8.65
  • 48C
    Container Drawer Ice Freezer – Part Number: 5304536668
    Container Drawer Ice Freezer
    Part Number: 5304536668
      Special Order
    $59.12
  • 49
    DRAWER – Part Number: 5304523089
    DRAWER
    Part Number: 5304523089
      No Longer Available
  • 49A
    DRAWER – Part Number: 5304523090
    DRAWER
    Part Number: 5304523090
      In Stock
    $207.62
  • 51
    SLIDE – Part Number: 5304523091
    SLIDE
    Part Number: 5304523091
      In Stock
    $147.10
  • 51A
    SLIDE – Part Number: 5304523092
    SLIDE
    Part Number: 5304523092
      In Stock
    $149.79
  • 52
    SLIDE – Part Number: 5304523093
    SLIDE
    Part Number: 5304523093
      Special Order
    $147.34
  • 52A
    SLIDE – Part Number: 5304523094
    SLIDE
    Part Number: 5304523094
      Special Order
    $144.20
  • 86
    BRACKET – Part Number: 5304519064
    BRACKET
    Part Number: 5304519064
      Special Order
    $63.35
  • 90
    SHAFT – Part Number: 5304524002
    SHAFT
    Part Number: 5304524002
      Special Order
    $58.07
  • NIA
    HARNESS – Part Number: 5304519048
    HARNESS
    Part Number: 5304519048
      In Stock
    $107.86
  • NIA
    SCREW – Part Number: 5304519084
    SCREW
    Part Number: 5304519084
      Special Order
    $7.56
  • NIA
    SCREW – Part Number: 5304519066
    SCREW
    Part Number: 5304519066
      Special Order
    $7.56
  • NIBA
    SCREW – Part Number: 811949503
    SCREW
    Part Number: 811949503
      In Stock
    $7.56
Ice And Water Dispenser
Ice And Water Dispenser Diagram and Parts List for  Frigidaire Refrigerator
  • 2
    GUIDE – Part Number: 5304519194
    GUIDE
    Part Number: 5304519194
      Special Order
    $19.53
  • 8
    DISPENSER ASSEMBLY – Part Number: 5304530070
    DISPENSER ASSEMBLY
    Part Number: 5304530070
      In Stock
    $128.60
  • 10
    COVER – Part Number: 5304523131
    COVER
    Part Number: 5304523131
      Special Order
    $52.23
  • 14
    PANEL-CONTROL – Part Number: 5304523132
    PANEL-CONTROL
    Part Number: 5304523132
      Special Order
    $225.52
  • 23
    SUMP – Part Number: 5304523133
    SUMP
    Part Number: 5304523133
      Special Order
    $55.95
  • 24
    BUTTON – Part Number: 5304523134
    BUTTON
    Part Number: 5304523134
      Special Order
    $61.24
  • 38C
    SWITCH – Part Number: 5304523072
    SWITCH
    Part Number: 5304523072
      In Stock
    $53.36
  • NIA
    SPRING – Part Number: 5304519199
    SPRING
    Part Number: 5304519199
      In Stock
    $14.09
Ice Container
Ice Container Diagram and Parts List for  Frigidaire Refrigerator
  • 2
    HOUSING – Part Number: 5304523135
    HOUSING
    Part Number: 5304523135
      Special Order
    $137.94
  • 5
    DUCT-AIR – Part Number: 5304523073
    DUCT-AIR
    Part Number: 5304523073
      Special Order
    $46.90
  • 6
    MOTOR – Part Number: 5304524796
    MOTOR
    Part Number: 5304524796
      In Stock
    $120.92
  • 7
    HARNESS – Part Number: 5304519206
    HARNESS
    Part Number: 5304519206
      In Stock
    $79.83
  • 10
    CLIP – Part Number: 5304519629
    CLIP
    Part Number: 5304519629
      Special Order
    $15.18
  • 11
    EVAPORATOR ASSEMBLY – Part Number: 5304519630
    EVAPORATOR ASSEMBLY
    Part Number: 5304519630
      Special Order
    $118.14
  • 15
    EVAPORATOR ASSEMBLY – Part Number: 5304519630
    EVAPORATOR ASSEMBLY
    Part Number: 5304519630
      Special Order
    $118.14
  • 16
    EVAPORATOR ASSEMBLY – Part Number: 5304519630
    EVAPORATOR ASSEMBLY
    Part Number: 5304519630
      Special Order
    $118.14
  • 19
    SCREW – Part Number: 519088008
    SCREW
    Part Number: 519088008
      Special Order
    $7.56
  • 21
    HOUSING – Part Number: 5304519207
    HOUSING
    Part Number: 5304519207
      Special Order
    $84.68
  • 22
    MOTOR – Part Number: 5304519208
    MOTOR
    Part Number: 5304519208
      In Stock
    $155.05
  • 23
    SOLENOID – Part Number: 241675705
    SOLENOID
    Part Number: 241675705
      In Stock
    $93.29
  • 27
    GASKET – Part Number: 5304519211
    GASKET
    Part Number: 5304519211
      Special Order
    $17.35
  • 28
    PIN – Part Number: 5304519212
    PIN
    Part Number: 5304519212
      Special Order
    $19.53
Ice Maker
Ice Maker Diagram and Parts List for  Frigidaire Refrigerator
  • 1
    FREEZER ICEMAKER KI – Part Number: 5303918877
    FREEZER ICEMAKER KI
    Part Number: 5303918877
      In Stock
    $145.10
  • 3
    BRACKET – Part Number: 5304523075
    BRACKET
    Part Number: 5304523075
      Special Order
    $43.70
  • 4
    COVER – Part Number: 5304524340
    COVER
    Part Number: 5304524340
      In Stock
    $28.47
  • 10
    COVER – Part Number: 5304523076
    COVER
    Part Number: 5304523076
      In Stock
    $30.89
  • 14
    CONTAINER – Part Number: 5304523077
    CONTAINER
    Part Number: 5304523077
      Special Order
    $204.00
  • 19
    Single Water Valve – Part Number: 5304536607
    Single Water Valve
    Part Number: 5304536607
      In Stock
    $72.90
  • 20
    TUBE – Part Number: 5304532655
    TUBE
    Part Number: 5304532655
      In Stock
    $60.22
  • 22
    SCREW – Part Number: 811949503
    SCREW
    Part Number: 811949503
      In Stock
    $7.56
Refrigerator Door
Refrigerator Door Diagram and Parts List for  Frigidaire Refrigerator
  • 1
    GASKET – Part Number: 811988597
    GASKET
    Part Number: 811988597
      Special Order
    $60.18
  • 2
    GASKET – Part Number: 811988598
    GASKET
    Part Number: 811988598
      Special Order
    $61.24
  • 5
    CONTROL-ELECTRICAL – Part Number: 5304523096
    CONTROL-ELECTRICAL
    Part Number: 5304523096
      In Stock
    $209.73
  • 8
    MAGNET – Part Number: 5304519044
    MAGNET
    Part Number: 5304519044
      In Stock
    $27.69
  • 10
    SPRING – Part Number: 5304519067
    SPRING
    Part Number: 5304519067
      Special Order
    $18.44
  • 11
    DOOR ASSEMBLY, OUTER – Part Number: 5304534502
    DOOR ASSEMBLY, OUTER
    Part Number: 5304534502
      Special Order
    $420.26
  • 12
    DOOR ASMY – Part Number: 5304534044
    DOOR ASMY
    Part Number: 5304534044
      Special Order
    $374.40
  • 13
    STOP – Part Number: 5304519070
    STOP
    Part Number: 5304519070
      Special Order
    $23.88
  • 13A
    STOP – Part Number: 5304519071
    STOP
    Part Number: 5304519071
      In Stock
    $23.88
  • 14
    LABEL – Part Number: 5304523099
    LABEL
    Part Number: 5304523099
      Special Order
    $18.44
  • 15
    LAMP – Part Number: 5304523011
    LAMP
    Part Number: 5304523011
      In Stock
    $44.76
  • 15A
    LENS – Part Number: 5304529570
    LENS
    Part Number: 5304529570
      In Stock
    $17.35
  • 18
    HANDLE – Part Number: 5304523100
    HANDLE
    Part Number: 5304523100
      Special Order
    $197.43
  • 48
    BIN – Part Number: 5304523022
    BIN
    Part Number: 5304523022
      Special Order
    $73.17
  • 49
    BIN – Part Number: 5304523023
    BIN
    Part Number: 5304523023
      In Stock
    $64.41
  • 50
    BIN – Part Number: 5304523024
    BIN
    Part Number: 5304523024
      In Stock
    $72.04
  • 51
    BIN ASMY,FLEX,DOOR,SLIDE – Part Number: 5304538425
    BIN ASMY,FLEX,DOOR,SLIDE
    Part Number: 5304538425
      Special Order
    $67.64
  • 52
    BIN – Part Number: 5304523026
    BIN
    Part Number: 5304523026
      In Stock
    $85.23
  • 53
    BIN – Part Number: 5304523027
    BIN
    Part Number: 5304523027
      Special Order
    $56.52
  • 54
    BIN – Part Number: 5304523028
    BIN
    Part Number: 5304523028
      In Stock
    $64.30
  • 79
    SCREW – Part Number: 5304523101
    SCREW
    Part Number: 5304523101
      Special Order
    $14.09
  • 80
    SCREW – Part Number: 5304519063
    SCREW
    Part Number: 5304519063
      In Stock
    $19.53
  • 82
    HINGE – Part Number: 5304523102
    HINGE
    Part Number: 5304523102
      In Stock
    $52.23
  • 85
    MULLION – Part Number: 5304523103
    MULLION
    Part Number: 5304523103
      Special Order
    $192.05
  • 211
    BUMPER – Part Number: 5304519083
    BUMPER
    Part Number: 5304519083
      Special Order
    $13.00
  • NIB
    HEATER – Part Number: 5304531674
    HEATER
    Part Number: 5304531674
      Special Order
    $95.29
Shelves
Shelves Diagram and Parts List for  Frigidaire Refrigerator
  • 1
    COVER – Part Number: 5304533263
    COVER
    Part Number: 5304533263
      Special Order
    $41.56
  • 2
    SUPPORT – Part Number: 5304529601
    SUPPORT
    Part Number: 5304529601
      Special Order
    $30.89
  • 3
    COVER – Part Number: 5304523035
    COVER
    Part Number: 5304523035
      Special Order
    $81.79
  • 4
    INSULATION – Part Number: 5304523036
    INSULATION
    Part Number: 5304523036
      No Longer Available
  • 6
    TANK – Part Number: 5304523037
    TANK
    Part Number: 5304523037
      In Stock
    $117.67
  • 7
    COVER – Part Number: 5304523038
    COVER
    Part Number: 5304523038
      Special Order
    $81.79
  • 8
    ROLLER – Part Number: 5304523115
    ROLLER
    Part Number: 5304523115
      In Stock
    $31.96
  • 9
    HUMIDIFIER – Part Number: 5304523116
    HUMIDIFIER
    Part Number: 5304523116
      Special Order
    $47.97
  • 10
    DRAWER – Part Number: 5304523117
    DRAWER
    Part Number: 5304523117
      In Stock
    $102.59
  • 11
    COVER ASSEMBLY – Part Number: 5304531896
    COVER ASSEMBLY
    Part Number: 5304531896
      Special Order
    $85.19
  • 12
    SHELF – Part Number: 5304523119
    SHELF
    Part Number: 5304523119
      In Stock
    $162.48
  • 13
    BRACKET – Part Number: 5304523042
    BRACKET
    Part Number: 5304523042
      Special Order
    $41.56
  • 14
    BRACKET – Part Number: 5304523043
    BRACKET
    Part Number: 5304523043
      Special Order
    $45.83
  • 15
    SHELF – Part Number: 5304523120
    SHELF
    Part Number: 5304523120
      In Stock
    $137.81
  • 16
    SHELF – Part Number: 5304523121
    SHELF
    Part Number: 5304523121
      Special Order
    $230.21
  • 16A
    PIN – Part Number: 5304523825
    PIN
    Part Number: 5304523825
      Special Order
    $36.23
  • 18
    COVER – Part Number: 5304523122
    COVER
    Part Number: 5304523122
      Special Order
    $11.91
  • 21
    BRACKET – Part Number: 5304523046
    BRACKET
    Part Number: 5304523046
      Special Order
    $46.90
  • 22
    SCREW – Part Number: 811949503
    SCREW
    Part Number: 811949503
      In Stock
    $7.56
  • 23
    SHELF – Part Number: 5304523123
    SHELF
    Part Number: 5304523123
      Special Order
    $211.85
  • 24
    HOUSING – Part Number: 5304523048
    HOUSING
    Part Number: 5304523048
      Special Order
    $53.84
  • 26
    GASKET – Part Number: 5304519140
    GASKET
    Part Number: 5304519140
      Special Order
    $35.79
  • 27
    DRAWER – Part Number: 5304523125
    DRAWER
    Part Number: 5304523125
      Special Order
    $106.97
  • 28
    HUMIDIFIER – Part Number: 5304523126
    HUMIDIFIER
    Part Number: 5304523126
      Special Order
    $46.90
  • 30
    COVER – Part Number: 5304523050
    COVER
    Part Number: 5304523050
      Special Order
    $84.37
  • 31
    DIVIDER – Part Number: 5304523127
    DIVIDER
    Part Number: 5304523127
      Special Order
    $80.75
  • 40
    GUIDE – Part Number: 5304531743
    GUIDE
    Part Number: 5304531743
      In Stock
    $9.74
  • 41
    MANIFOLD – Part Number: 5304533202
    MANIFOLD
    Part Number: 5304533202
      In Stock
    $47.05
  • 42
    WATER FILTER,ELUX PA ULTRA – Part Number: EWF02C
    WATER FILTER,ELUX PA ULTRA
    Part Number: EWF02C
      No Longer Available
  • 43
    HOLDER – Part Number: 5304519148
    HOLDER
    Part Number: 5304519148
      Special Order
    $19.53
  • 44
    VALVE-WATER – Part Number: 5304523052
    VALVE-WATER
    Part Number: 5304523052
      In Stock
    $149.91
  • 44A
    CONNECTOR – Part Number: 5304523053
    CONNECTOR
    Part Number: 5304523053
      On Order
    $36.23
  • 45
    TUBING – Part Number: 5304524353
    TUBING
    Part Number: 5304524353
      In Stock
    $41.56
  • 46
    TUBING,VALVE,TO FF ICE MAKER – Part Number: 5304534783
    TUBING,VALVE,TO FF ICE MAKER
    Part Number: 5304534783
      In Stock
    $18.44
  • 47
    TUBING – Part Number: 5304523685
    TUBING
    Part Number: 5304523685
      In Stock
    $53.98
System
System Diagram and Parts List for  Frigidaire Refrigerator
  • 1
    BASE – Part Number: 5304519151
    BASE
    Part Number: 5304519151
      Special Order
    $89.04
  • 2
    CLAMP – Part Number: 5304519152
    CLAMP
    Part Number: 5304519152
      Special Order
    $16.26
  • 3
    CLAMP – Part Number: 5304524607
    CLAMP
    Part Number: 5304524607
      Special Order
    $7.56
  • 4
    GROMMET – Part Number: 811978901
    GROMMET
    Part Number: 811978901
      Special Order
    $14.09
  • 5
    CONTROL-ELECTRICAL – Part Number: 5304523061
    CONTROL-ELECTRICAL
    Part Number: 5304523061
      In Stock
    $242.20
  • 6
    SCREW – Part Number: 811949503
    SCREW
    Part Number: 811949503
      In Stock
    $7.56
  • 7
    COMPRESSOR – Part Number: 5304523062
    COMPRESSOR
    Part Number: 5304523062
      In Stock
    $593.24
  • 8
    TUBE – Part Number: 5304519154
    TUBE
    Part Number: 5304519154
      Special Order
    $44.76
  • 9
    VALVE – Part Number: 5304529531
    VALVE
    Part Number: 5304529531
      In Stock
    $127.90
  • 10
    BRACKET – Part Number: 5304523064
    BRACKET
    Part Number: 5304523064
      Special Order
    $23.88
  • 11
    COVER – Part Number: 5304526792
    COVER
    Part Number: 5304526792
      Special Order
    $28.47
  • 12
    CLAMP – Part Number: 5304526793
    CLAMP
    Part Number: 5304526793
      Special Order
    $16.26
  • 13
    SCREW – Part Number: 5304519110
    SCREW
    Part Number: 5304519110
      Special Order
    $7.56
  • 14
    TUBE – Part Number: 5304523065
    TUBE
    Part Number: 5304523065
      Special Order
    $23.88
  • 16
    DRAIN TUBE – Part Number: 5304519156
    DRAIN TUBE
    Part Number: 5304519156
      Special Order
    $14.09
  • 17
    CONDENSER ASSEMBLY,DYNAMIC – Part Number: 5304538286
    CONDENSER ASSEMBLY,DYNAMIC
    Part Number: 5304538286
      Special Order
    $126.89
  • 22
    PAN – Part Number: 5304529527
    PAN
    Part Number: 5304529527
      Special Order
    $36.23
  • 23
    FAN ASSEMBLY – Part Number: 5304525730
    FAN ASSEMBLY
    Part Number: 5304525730
      In Stock
    $76.21
  • 24
    SCREW – Part Number: 808199001
    SCREW
    Part Number: 808199001
      Special Order
    $13.00
  • 25
    Condenser Shroud – Part Number: 5304529530
    Condenser Shroud
    Part Number: 5304529530
      In Stock
    $24.97
  • 27
    SHAFT – Part Number: 811998302
    SHAFT
    Part Number: 811998302
      Special Order
    $18.44
  • 28
    ROLLER – Part Number: 811666601
    ROLLER
    Part Number: 811666601
      Special Order
    $16.26
  • 29
    POWER CORD – Part Number: 5304538934
    POWER CORD
    Part Number: 5304538934
      Special Order
    $58.07
  • 31
    DRAIN TROUGH – Part Number: 5304519162
    DRAIN TROUGH
    Part Number: 5304519162
      Special Order
    $60.18
  • 32
    EVAPORATOR – Part Number: 5304529535
    EVAPORATOR
    Part Number: 5304529535
      In Stock
    $107.67
  • 33
    THERMOSTAT KIT – Part Number: 5303918851
    THERMOSTAT KIT
    Part Number: 5303918851
      In Stock
    $42.63
  • 34
    CLAMP,NTC,EVAPORATOR – Part Number: 811980406
    CLAMP,NTC,EVAPORATOR
    Part Number: 811980406
      Special Order
    $9.74
  • 35
    HEATER,DEFROST,EVAPORATOR – Part Number: 5304534878
    HEATER,DEFROST,EVAPORATOR
    Part Number: 5304534878
      In Stock
    $111.83
  • 36
    COVER – Part Number: 5304523067
    COVER
    Part Number: 5304523067
      In Stock
    $102.43
  • 44
    COVER – Part Number: 5304524004
    COVER
    Part Number: 5304524004
      Special Order
    $11.91
  • 50
    Bladefanevaporator – Part Number: 811699604
    Bladefanevaporator
    Part Number: 811699604
      In Stock
    $9.74
  • 51
    Evaporator Fan Motor – Part Number: 809069207
    Evaporator Fan Motor
    Part Number: 809069207
      In Stock
    $104.37
  • 52
    GROMMET – Part Number: 5304519174
    GROMMET
    Part Number: 5304519174
      Special Order
    $16.26
  • 53
    SHROUD – Part Number: 5304519175
    SHROUD
    Part Number: 5304519175
      Special Order
    $22.79
  • 54
    WASHER – Part Number: 5304519176
    WASHER
    Part Number: 5304519176
      Special Order
    $7.56
  • 55
    CLIP – Part Number: 5304519177
    CLIP
    Part Number: 5304519177
      Special Order
    $15.18
  • 56
    GROMMET – Part Number: 5304519178
    GROMMET
    Part Number: 5304519178
      Special Order
    $13.00
  • NI
    SEAL – Part Number: 811950601
    SEAL
    Part Number: 811950601
      Special Order
    $13.00
  • NIA
    WASHER – Part Number: 5304523068
    WASHER
    Part Number: 5304523068
      Special Order
    $11.91
  • NIA
    STICKER – Part Number: 5304523687
    STICKER
    Part Number: 5304523687
      Special Order
    $10.83

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
