Bosch REFRIGERATOR Replacement Parts For Model B21CL81SNS (01)

We Sell Only Genuine Bosch Parts

Popular Parts for B21CL81SNS

Search Within Model

Questions & Answers for Bosch B21CL81SNS
Browse all Parts Search by Area
Cabinet Diagram and Parts List for 01 Bosch Refrigerator
Cabinet
Compressor Diagram and Parts List for 01 Bosch Refrigerator
Compressor
Door Asy Diagram and Parts List for 01 Bosch Refrigerator
Door Asy
Drawer/shelf Asy Diagram and Parts List for 01 Bosch Refrigerator
Drawer/shelf Asy
Evap Diagram and Parts List for 01 Bosch Refrigerator
Evap
Freezer Drawer Diagram and Parts List for 01 Bosch Refrigerator
Freezer Drawer
Previous Showing All Parts Next
Cabinet

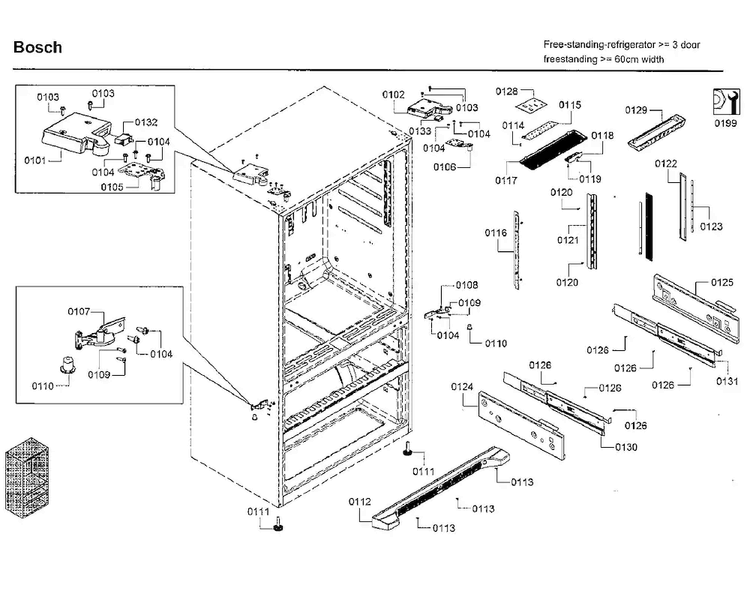

Cabinet Diagram and Parts List for 01 Bosch Refrigerator
  • Owner
    Owner's manual
    Part Number: 8001038988
      No Longer Available
  • 101
    HINGE-COVER – Part Number: 10001332
    HINGE-COVER
    Part Number: 10001332
      Special Order
    $22.50
  • 102
    HINGE-COVER – Part Number: 12019863
    HINGE-COVER
    Part Number: 12019863
      Special Order
    $29.55
  • 103
    SCREW – Part Number: 10002908
    SCREW
    Part Number: 10002908
      Special Order
    $6.25
  • 104
    SCREW – Part Number: 10002907
    SCREW
    Part Number: 10002907
      Special Order
    $6.25
  • 105
    HINGE – Part Number: 11016401
    HINGE
    Part Number: 11016401
      Special Order
    $29.55
  • 106
    DOOR HINGE – Part Number: 12015911
    DOOR HINGE
    Part Number: 12015911
      In Stock
    $30.69
  • 107
    HINGE – Part Number: 12013742
    HINGE
    Part Number: 12013742
      Special Order
    $39.78
  • 108
    HINGE – Part Number: 12013741
    HINGE
    Part Number: 12013741
      Special Order
    $39.78
  • 109
    Screw – Part Number: 10001352
    Screw
    Part Number: 10001352
      Special Order
    $6.25
  • 110
    SLEEVE – Part Number: 10001347
    SLEEVE
    Part Number: 10001347
      In Stock
    $6.25
  • 111
    FOOT – Part Number: 10001348
    FOOT
    Part Number: 10001348
      Special Order
    $8.76
  • 112
    HEAT SHIELD – Part Number: 11016439
    HEAT SHIELD
    Part Number: 11016439
      Special Order
    $15.00
  • 113
    SCREW – Part Number: 10002906
    SCREW
    Part Number: 10002906
      In Stock
    $6.25
  • 114
    SCREW – Part Number: 10001354
    SCREW
    Part Number: 10001354
      Special Order
    $6.25
  • 115
    LED-LIGHT BAR – Part Number: 12013725
    LED-LIGHT BAR
    Part Number: 12013725
      Special Order
    $58.09
  • 117
    DISPLAY MODULE – Part Number: 12013739
    DISPLAY MODULE
    Part Number: 12013739
      Special Order
    $15.00
  • 118
    GUIDE – Part Number: 10001346
    GUIDE
    Part Number: 10001346
      Special Order
    $7.50
  • 119
    SCREW – Part Number: 10002906
    SCREW
    Part Number: 10002906
      In Stock
    $6.25
  • 120
    RAIL – Part Number: 00776547
    RAIL
    Part Number: 00776547
      Special Order
    $110.95
  • 121
    SUPPORT – Part Number: 11016436
    SUPPORT
    Part Number: 11016436
      Special Order
    $47.73
  • 122
    GLASS LIGHT COVER – Part Number: 11016432
    GLASS LIGHT COVER
    Part Number: 11016432
      Special Order
    $10.00
  • 123
    LED-LIGHT BAR – Part Number: 12013740
    LED-LIGHT BAR
    Part Number: 12013740
      In Stock
    $23.76
  • 124
    RAIL – Part Number: 11016438
    RAIL
    Part Number: 11016438
      Special Order
    $29.55
  • 125
    RAIL – Part Number: 11016437
    RAIL
    Part Number: 11016437
      Special Order
    $91.95
  • 126
    RAIL – Part Number: 00776547
    RAIL
    Part Number: 00776547
      Special Order
    $110.95
  • 127
    COVER – Part Number: 12015913
    COVER
    Part Number: 12015913
      Special Order
    $7.50
  • 129
    DISPLAY – Part Number: 12024223
    DISPLAY
    Part Number: 12024223
      In Stock
    $268.95
  • 130
    RAIL – Part Number: 11016999
    RAIL
    Part Number: 11016999
      Special Order
    $97.95
  • 131
    RAIL – Part Number: 11017000
    RAIL
    Part Number: 11017000
      Special Order
    $97.95
  • 132
    SWITCH – Part Number: 10001663
    SWITCH
    Part Number: 10001663
      Special Order
    $12.50
  • 133
    SWITCH – Part Number: 10001663
    SWITCH
    Part Number: 10001663
      Special Order
    $12.50
  • 199
    SPACER – Part Number: 10002925
    SPACER
    Part Number: 10002925
      Special Order
    $6.25
Compressor

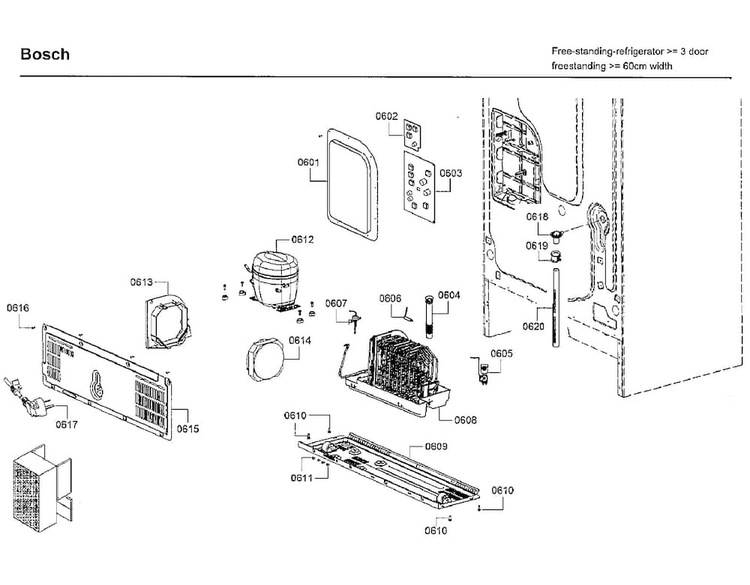

Compressor Diagram and Parts List for 01 Bosch Refrigerator
  • 601
    COVER – Part Number: 11017617
    COVER
    Part Number: 11017617
      In Stock
    $51.97
  • 602
    COMPRESSOR – Part Number: 00146062
    COMPRESSOR
    Part Number: 00146062
      In Stock
    $1030.95
  • 603
    CONTROL UNIT – Part Number: 11016442
    CONTROL UNIT
    Part Number: 11016442
      In Stock
    $321.95
  • 604
    DRAIN HOSE – Part Number: 12013745
    DRAIN HOSE
    Part Number: 12013745
      Special Order
    $8.76
  • 605
    Fill Safety Valve – Part Number: 12013743
    Fill Safety Valve
    Part Number: 12013743
      In Stock
    $142.95
  • 606
    DRYER – Part Number: 12013744
    DRYER
    Part Number: 12013744
      Special Order
    $20.00
  • 607
    VALVE-TWO WAY – Part Number: 12013732
    VALVE-TWO WAY
    Part Number: 12013732
      Special Order
    $146.95
  • 608
    DRIP PAN – Part Number: 12013748
    DRIP PAN
    Part Number: 12013748
      Special Order
    $196.95
  • 609
    BASE – Part Number: 00774915
    BASE
    Part Number: 00774915
      Special Order
    $139.95
  • 610
    SCREW – Part Number: 10002909
    SCREW
    Part Number: 10002909
      In Stock
    $6.25
  • 611
    SCREW – Part Number: 10002908
    SCREW
    Part Number: 10002908
      Special Order
    $6.25
  • 612
    COMPRESSOR – Part Number: 00146062
    COMPRESSOR
    Part Number: 00146062
      In Stock
    $1030.95
  • 613
    MOUNTING BRACKET – Part Number: 11016444
    MOUNTING BRACKET
    Part Number: 11016444
      Special Order
    $30.00
  • 614
    MOTOR – Part Number: 12013747
    MOTOR
    Part Number: 12013747
      Special Order
    $167.95
  • 615
    COVER – Part Number: 00774914
    COVER
    Part Number: 00774914
      Special Order
    $51.15
  • 616
    SCREW – Part Number: 10001353
    SCREW
    Part Number: 10001353
      Special Order
    $6.25
  • 617
    POWER CORD – Part Number: 12014709
    POWER CORD
    Part Number: 12014709
      Special Order
    $43.18
  • 618
    CABLE CONNECTOR – Part Number: 10001666
    CABLE CONNECTOR
    Part Number: 10001666
      Special Order
    $20.00
  • 619
    HOSE CLAMP – Part Number: 12014141
    HOSE CLAMP
    Part Number: 12014141
      Special Order
    $6.26
  • 620
    WATER TUBE – Part Number: 11017009
    WATER TUBE
    Part Number: 11017009
      Special Order
    $13.76
  • 650
    INTERMEDIATE-FREQUEN – Part Number: 12015912
    INTERMEDIATE-FREQUEN
    Part Number: 12015912
      Special Order
    $79.95
  • 651
    SWITCH – Part Number: 10001663
    SWITCH
    Part Number: 10001663
      Special Order
    $12.50
  • 652
    TUBE – Part Number: 00646836
    TUBE
    Part Number: 00646836
      Special Order
    $37.51
Door Asy

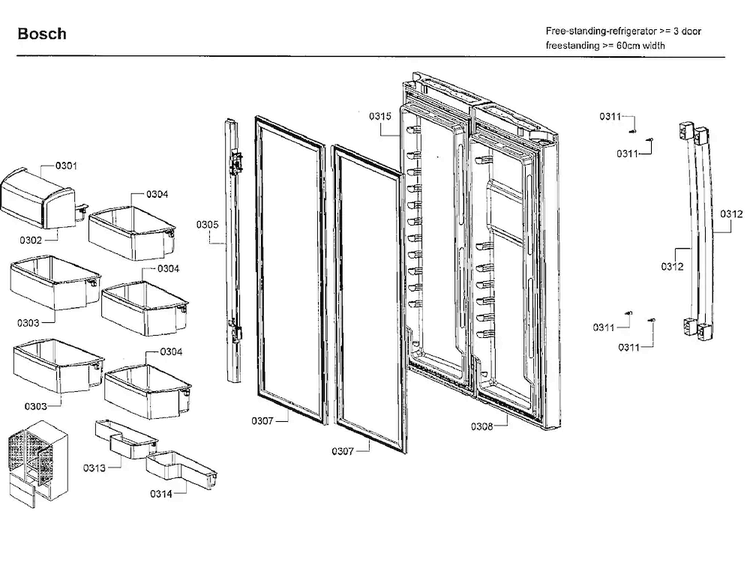

Door Asy Diagram and Parts List for 01 Bosch Refrigerator
  • 301
    COVER – Part Number: 11016452
    COVER
    Part Number: 11016452
      Special Order
    $21.26
  • 302
    CONTAINER – Part Number: 11016451
    CONTAINER
    Part Number: 11016451
      Special Order
    $38.64
  • 303
    CONTAINER – Part Number: 11016450
    CONTAINER
    Part Number: 11016450
      In Stock
    $47.73
  • 304
    CONTAINER – Part Number: 11016449
    CONTAINER
    Part Number: 11016449
      No Longer Available
  • 305
    FLAP – Part Number: 00715662
    FLAP
    Part Number: 00715662
      Special Order
    $68.29
  • 307
    SEAL-DOOR – Part Number: 00774918
    SEAL-DOOR
    Part Number: 00774918
      Special Order
    $65.23
  • 308
    REFRIGERATOR COMPARTMENT – Part Number: 23000218
    REFRIGERATOR COMPARTMENT
    Part Number: 23000218
      Special Order
    $575.95
  • 309
    CONTROL UNIT – Part Number: 11016445
    CONTROL UNIT
    Part Number: 11016445
      Special Order
    $187.95
  • 310
    DISPLAY MODULE – Part Number: 11016448
    DISPLAY MODULE
    Part Number: 11016448
      Special Order
    $289.95
  • 311
    BOLT – Part Number: 10001350
    BOLT
    Part Number: 10001350
      In Stock
    $12.50
  • 312
    00 Door Handle – Part Number: 00774916
    00 Door Handle
    Part Number: 00774916
      In Stock
    $188.95
  • 313
    CONTAINER – Part Number: 11016453
    CONTAINER
    Part Number: 11016453
      Special Order
    $15.00
  • 314
    CONTAINER – Part Number: 11016454
    CONTAINER
    Part Number: 11016454
      Special Order
    $17.50
  • 315
    REFRIGERATOR COMPART – Part Number: 00715661
    REFRIGERATOR COMPART
    Part Number: 00715661
      Special Order
    $259.95
Drawer/shelf Asy

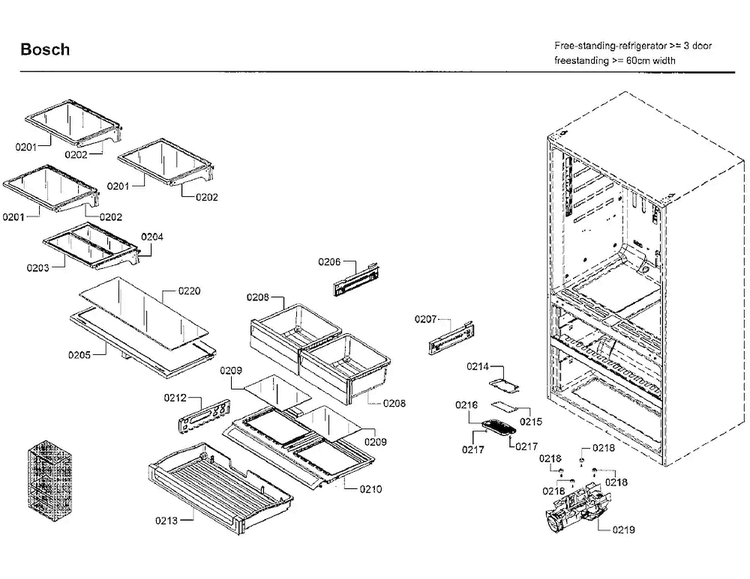

Drawer/shelf Asy Diagram and Parts List for 01 Bosch Refrigerator
  • 201
    SHELF – Part Number: 00774902
    SHELF
    Part Number: 00774902
      Special Order
    $98.36
  • 202
    SUPPORT – Part Number: 11016395
    SUPPORT
    Part Number: 11016395
      Special Order
    $133.95
  • 203
    SHELF – Part Number: 00774903
    SHELF
    Part Number: 00774903
      Special Order
    $153.95
  • 204
    SUPPORT – Part Number: 11016396
    SUPPORT
    Part Number: 11016396
      Special Order
    $79.95
  • 205
    COVER – Part Number: 00774904
    COVER
    Part Number: 00774904
      Special Order
    $179.95
  • 206
    RAIL – Part Number: 11016997
    RAIL
    Part Number: 11016997
      Special Order
    $45.45
  • 207
    RAIL – Part Number: 11016998
    RAIL
    Part Number: 11016998
      Special Order
    $45.45
  • 208
    VEGETABLE AND FRUIT DRAWER – Part Number: 00776474
    VEGETABLE AND FRUIT DRAWER
    Part Number: 00776474
      Special Order
    $96.95
  • 209
    SHELF – Part Number: 00774905
    SHELF
    Part Number: 00774905
      In Stock
    $17.50
  • 210
    COVER – Part Number: 00774907
    COVER
    Part Number: 00774907
      Special Order
    $72.37
  • 212
    DRAWER – Part Number: 00774906
    DRAWER
    Part Number: 00774906
      Special Order
    $11.26
  • 213
    DRAWER – Part Number: 00774908
    DRAWER
    Part Number: 00774908
      Special Order
    $105.95
  • 214
    MOUNTING FRAME – Part Number: 11016400
    MOUNTING FRAME
    Part Number: 11016400
      Special Order
    $8.76
  • 215
    LED-LIGHT BAR – Part Number: 12013723
    LED-LIGHT BAR
    Part Number: 12013723
      Special Order
    $30.00
  • 216
    GLASS LIGHT COVER – Part Number: 11016399
    GLASS LIGHT COVER
    Part Number: 11016399
      Special Order
    $10.00
  • 217
    SCREW – Part Number: 10002906
    SCREW
    Part Number: 10002906
      In Stock
    $6.25
  • 218
    HOLDER – Part Number: 10001331
    HOLDER
    Part Number: 10001331
      Special Order
    $6.26
  • 219
    Ice Maker Motor – Part Number: 11016398
    Ice Maker Motor
    Part Number: 11016398
      In Stock
    $226.95
  • 220
    GLASS TRAY – Part Number: 00775150
    GLASS TRAY
    Part Number: 00775150
      Special Order
    $38.64
Evap

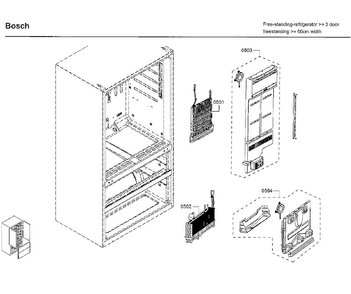

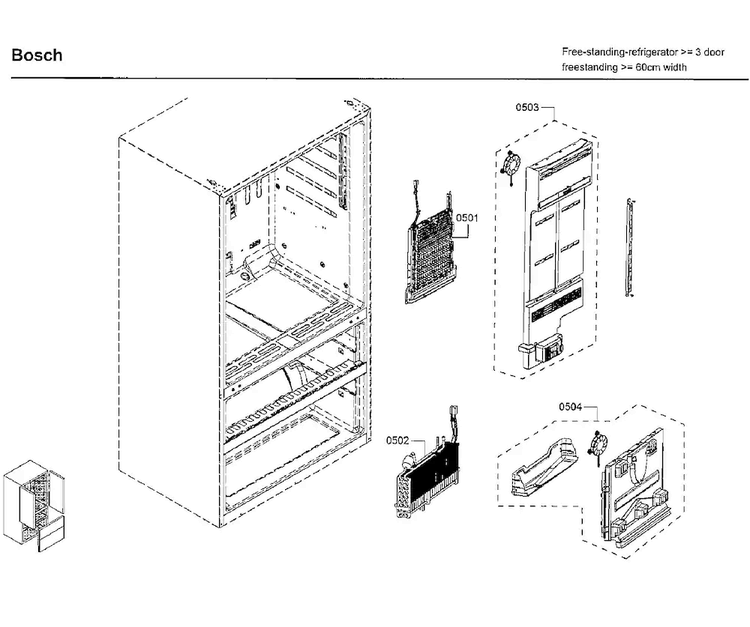

Evap Diagram and Parts List for 01 Bosch Refrigerator
  • 501
    EVAPORATOR – Part Number: 00774912
    EVAPORATOR
    Part Number: 00774912
      In Stock
    $165.95
  • 502
    00 Evaporator – Part Number: 00774913
    00 Evaporator
    Part Number: 00774913
      In Stock
    $212.95
  • 503
    COVER-FAN – Part Number: 00716818
    COVER-FAN
    Part Number: 00716818
      Special Order
    $359.95
  • 504
    AIR DUCT – Part Number: 11016441
    AIR DUCT
    Part Number: 11016441
      Special Order
    $229.95
Freezer Drawer

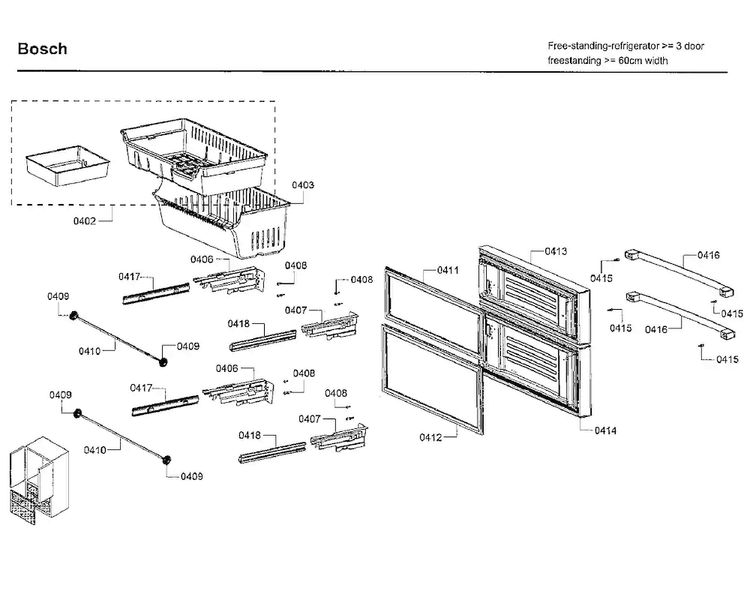

Freezer Drawer Diagram and Parts List for 01 Bosch Refrigerator
  • 402
    DRAWER – Part Number: 00774919
    DRAWER
    Part Number: 00774919
      Special Order
    $166.95
  • 406
    SLIDE – Part Number: 11016455
    SLIDE
    Part Number: 11016455
      Special Order
    $27.50
  • 407
    SLIDE – Part Number: 11016456
    SLIDE
    Part Number: 11016456
      Special Order
    $27.50
  • 408
    Screw – Part Number: 10001352
    Screw
    Part Number: 10001352
      Special Order
    $6.25
  • 409
    DRAWER – Part Number: 00774921
    DRAWER
    Part Number: 00774921
      Special Order
    $6.26
  • 410
    METAL SHAFT – Part Number: 11016458
    METAL SHAFT
    Part Number: 11016458
      Special Order
    $22.50
  • 411
    SEAL-DOOR – Part Number: 11016460
    SEAL-DOOR
    Part Number: 11016460
      Special Order
    $55.03
  • 412
    SEAL-DOOR – Part Number: 11016459
    SEAL-DOOR
    Part Number: 11016459
      Special Order
    $60.13
  • 413
    DOOR – Part Number: 00774923
    DOOR
    Part Number: 00774923
      Special Order
    $482.95
  • 414
    DOOR – Part Number: 00774922
    DOOR
    Part Number: 00774922
      Special Order
    $500.95
  • 416
    HANDLE-DOOR – Part Number: 00774917
    HANDLE-DOOR
    Part Number: 00774917
      Special Order
    $188.95
  • 417
    RAIL – Part Number: 12014138
    RAIL
    Part Number: 12014138
      Special Order
    $145.95
  • 418
    RAIL – Part Number: 12014137
    RAIL
    Part Number: 12014137
      Special Order
    $160.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
