Cleco 230NM Right Angle Nutrunner Ratchet Replacement Parts For Model 48CAE230AX6B

We Sell Only Genuine Cleco Parts

Popular Parts for 48CAE230AX6B

Search Within Model

Questions & Answers for Cleco 48CAE230AX6B
Browse all Parts Search by Area
Page A Diagram and Parts List for  Cleco Ratchet
Page A
Page B Diagram and Parts List for  Cleco Ratchet
Page B
Page C Diagram and Parts List for  Cleco Ratchet
Page C
Page D Diagram and Parts List for  Cleco Ratchet
Page D
Page E Diagram and Parts List for  Cleco Ratchet
Page E
Previous Showing All Parts Next
Page A

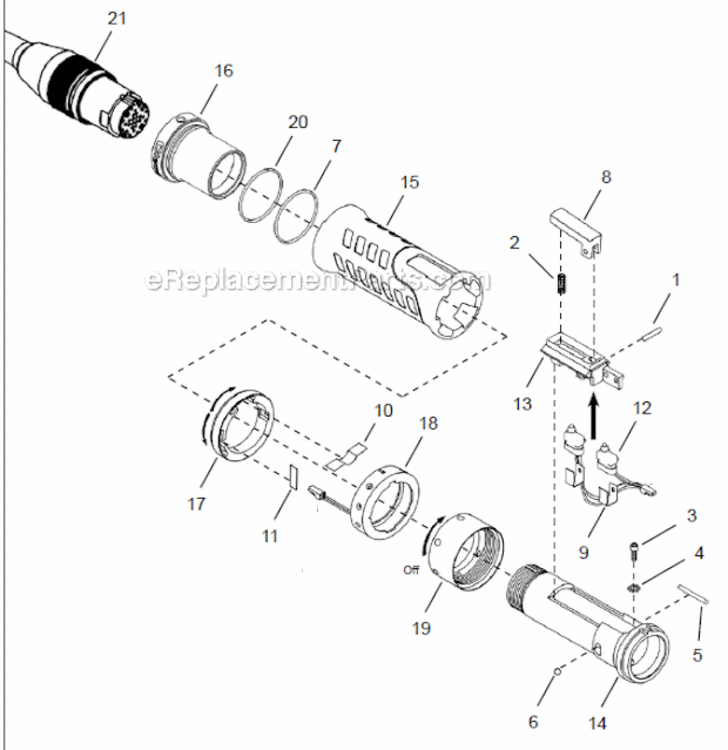

Page A Diagram and Parts List for  Cleco Ratchet
Page B

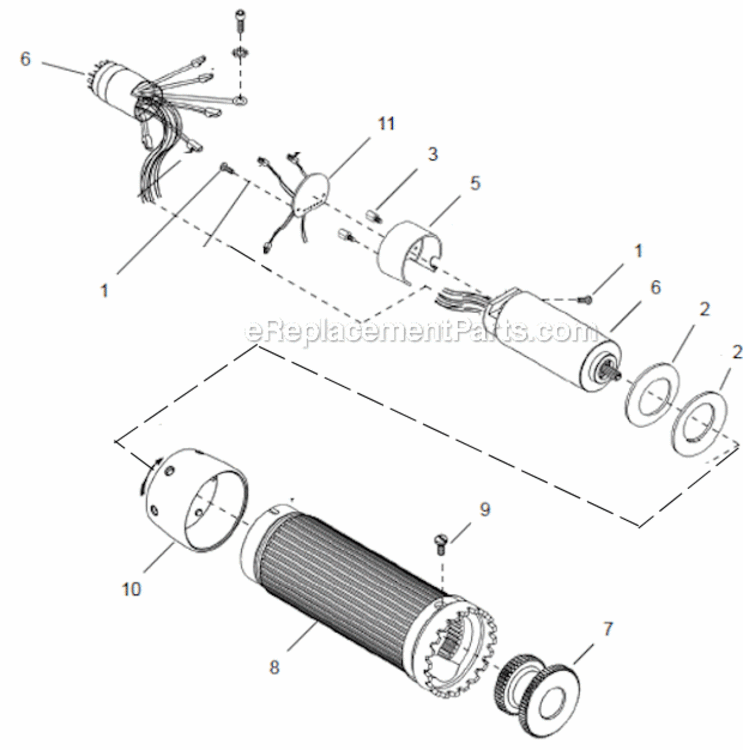

Page B Diagram and Parts List for  Cleco Ratchet
Page C

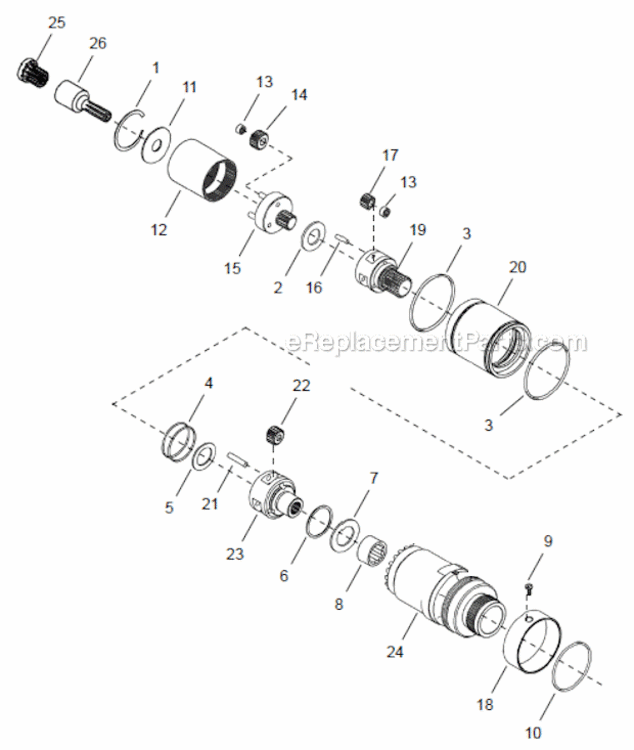

Page C Diagram and Parts List for  Cleco Ratchet
  • C-1
    Retaining Ring – Part Number: 503405
    Retaining Ring
    Part Number: 503405
      Special Order
    $6.16
  • C-2
    Thrust Washer – Part Number: 542536
    Thrust Washer
    Part Number: 542536
      Special Order
    $153.07
  • C-3
    O-Ring – Part Number: 1012614
    O-Ring
    Part Number: 1012614
      Special Order
    $16.74
  • C-4
    O-ring – Part Number: 22598
    O-ring
    Part Number: 22598
      Special Order
    $6.16
  • C-5
    Thrust Washer – Part Number: 510675
    Thrust Washer
    Part Number: 510675
      Special Order
    $44.03
  • C-6
    Retaining Ring – Part Number: 800201
    Retaining Ring
    Part Number: 800201
      Special Order
    $6.16
  • C-7
    Thrust Washer – Part Number: 502981
    Thrust Washer
    Part Number: 502981
      Special Order
    $11.01
  • C-8
    Bearing – Part Number: 800168
    Bearing
    Part Number: 800168
      Special Order
    $30.18
  • C-9
    Socket Cap Screw #6-32x1/4 – Part Number: B124Z
    Socket Cap Screw #6-32x1/4
    Part Number: B124Z
      Special Order
    $6.16
  • C-10
    O-Ring – Part Number: 30923
    O-Ring
    Part Number: 30923
      Special Order
    $7.94
  • C-11
    Washer – Part Number: 542337
    Washer
    Part Number: 542337
      Special Order
    $74.46
  • C-12
    Ring Gear – Part Number: 541008
    Ring Gear
    Part Number: 541008
      Special Order
    $1022.11
  • C-13
    Idler Gear Bearing – Part Number: 203749
    Idler Gear Bearing
    Part Number: 203749
      Special Order
    $42.95
  • C-14
    Planet Gear – Part Number: 541477
    Planet Gear
    Part Number: 541477
      Special Order
    $163.40
  • C-15
    Planet Carrier – Part Number: 542331
    Planet Carrier
    Part Number: 542331
      Special Order
    $336.52
  • C-16
    Pin – Part Number: 541480
    Pin
    Part Number: 541480
      Special Order
    $6.16
  • C-17
    Planet Gear – Part Number: 541473
    Planet Gear
    Part Number: 541473
      Special Order
    $163.40
  • C-18
    Cover – Part Number: 542473
    Cover
    Part Number: 542473
      Special Order
    $131.38
  • C-19
    Planet Cage – Part Number: 542478
    Planet Cage
    Part Number: 542478
      Special Order
    $687.17
  • C-20
    Ring Gear Adapter – Part Number: 541438
    Ring Gear Adapter
    Part Number: 541438
      Special Order
    $1088.15
  • C-21
    Planet Pin – Part Number: 510754
    Planet Pin
    Part Number: 510754
      Special Order
    $24.45
  • C-22
    Planet Gear – Part Number: 542474
    Planet Gear
    Part Number: 542474
      Special Order
    $122.50
  • C-23
    Planet Cage – Part Number: 541436
    Planet Cage
    Part Number: 541436
      Special Order
    $1265.84
  • C-24
    Gear Case – Part Number: 542471
    Gear Case
    Part Number: 542471
      Special Order
    $1407.37
  • C-25
    Pinion Adapter – Part Number: 541044
    Pinion Adapter
    Part Number: 541044
      Special Order
    $188.46
  • C-26
    Extention Pinion – Part Number: 541479
    Extention Pinion
    Part Number: 541479
      Special Order
    $223.39
Page D

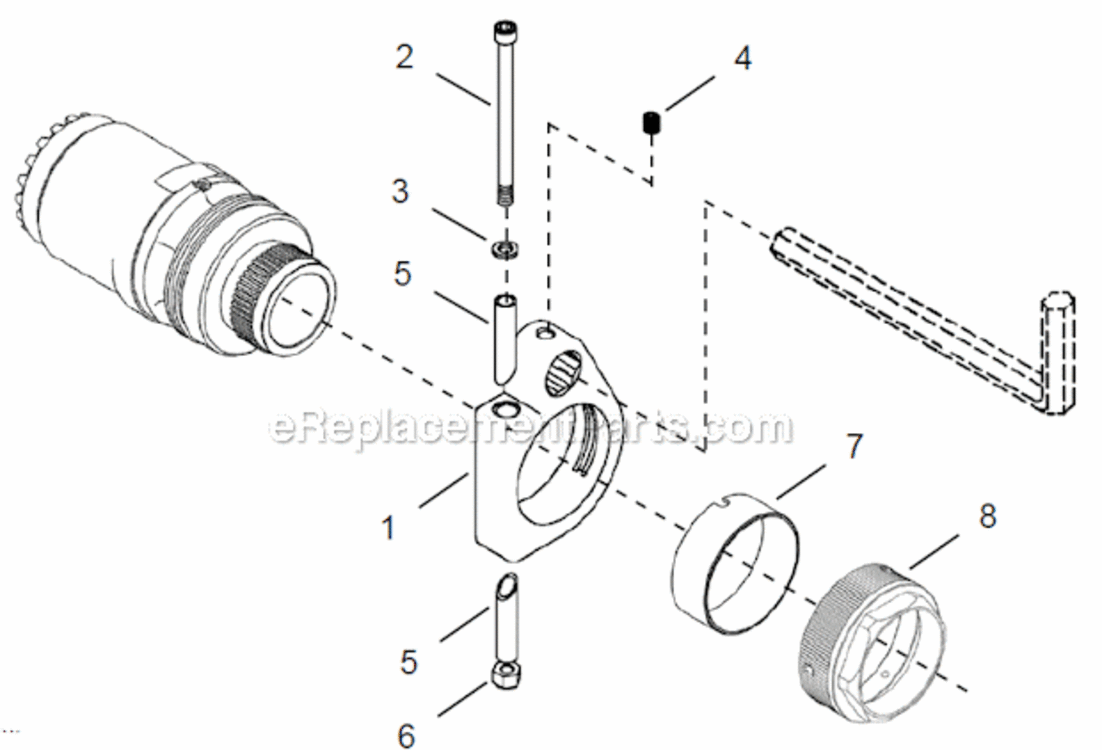

Page D Diagram and Parts List for  Cleco Ratchet
  • D-1
    Bucking Bar Collar – Part Number: 531297
    Bucking Bar Collar
    Part Number: 531297
      Special Order
    $886.87
  • D-2
    Socket Screw – Part Number: B156A
    Socket Screw
    Part Number: B156A
      Special Order
    $12.56
  • D-3
    Washer – Part Number: 25285
    Washer
    Part Number: 25285
      Special Order
    $41.40
  • D-4
    Set Screw – Part Number: B110D
    Set Screw
    Part Number: B110D
      Special Order
    $10.13
  • D-5
    Locking Sleeve – Part Number: 531281
    Locking Sleeve
    Part Number: 531281
      Special Order
    $100.90
  • D-6
    Nut – Part Number: C108Y
    Nut
    Part Number: C108Y
      Special Order
    $10.13
  • D-7
    Cover – Part Number: 542473
    Cover
    Part Number: 542473
      Special Order
    $131.38
  • D-8
    Retaining Nut – Part Number: 543068
    Retaining Nut
    Part Number: 543068
      No Longer Available
Page E

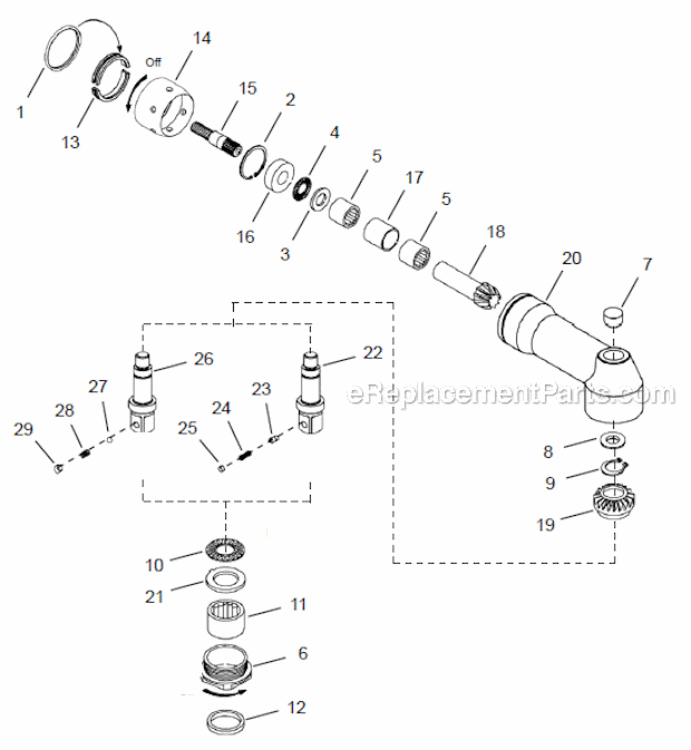

Page E Diagram and Parts List for  Cleco Ratchet
  • E-1
    Rubber Band – Part Number: 526483
    Rubber Band
    Part Number: 526483
      Special Order
    $6.16
  • E-2
    Retaining Ring – Part Number: 503404
    Retaining Ring
    Part Number: 503404
      Special Order
    $7.94
  • E-3
    Thrust Washer – Part Number: 502983
    Thrust Washer
    Part Number: 502983
      Special Order
    $11.01
  • E-4
    Thrust Bearing – Part Number: 847596
    Thrust Bearing
    Part Number: 847596
      In Stock
    $21.57
  • E-5
    Needle Bearing – Part Number: 523945
    Needle Bearing
    Part Number: 523945
      Special Order
    $223.39
  • E-6
    Retaining Nut – Part Number: 513245
    Retaining Nut
    Part Number: 513245
      Special Order
    $364.81
  • E-7
    Needle Bearing – Part Number: 500510
    Needle Bearing
    Part Number: 500510
      Special Order
    $25.09
  • E-8
    Thrust Washer – Part Number: 512553
    Thrust Washer
    Part Number: 512553
      Special Order
    $31.93
  • E-9
    Retaining Ring – Part Number: 513002
    Retaining Ring
    Part Number: 513002
      Special Order
    $6.16
  • E-10
    Thrust Bearing – Part Number: 1013571
    Thrust Bearing
    Part Number: 1013571
      Special Order
    $26.85
  • E-11
    Needle Bearing – Part Number: 500507
    Needle Bearing
    Part Number: 500507
      Special Order
    $75.46
  • E-12
    Seal – Part Number: 514883
    Seal
    Part Number: 514883
      No Longer Available
  • E-13
    Split Ring – Part Number: 515539
    Split Ring
    Part Number: 515539
      Special Order
    $334.93
  • E-14
    Lock Nut – Part Number: 207354
    Lock Nut
    Part Number: 207354
      Special Order
    $339.66
  • E-15
    Splined Adapter – Part Number: 542472
    Splined Adapter
    Part Number: 542472
      Special Order
    $225.01
  • E-16
    Thrust Washer – Part Number: 513235
    Thrust Washer
    Part Number: 513235
      Special Order
    $140.26
  • E-17
    Bearing Spacer – Part Number: 523946
    Bearing Spacer
    Part Number: 523946
      Special Order
    $175.11
  • E-18
    Bevel Pinion – Part Number: 526728
    Bevel Pinion
    Part Number: 526728
      Special Order
    $695.04
  • E-19
    Bevel Gear – Part Number: 513244
    Bevel Gear
    Part Number: 513244
      Special Order
    $916.75
  • E-20
    Angle Housing – Part Number: 513253
    Angle Housing
    Part Number: 513253
      No Longer Available
  • E-21
    Thrust Washer – Part Number: 513230
    Thrust Washer
    Part Number: 513230
      Special Order
    $136.71
  • E-22
    Output Spindle 3/4" – Part Number: 513219
    Output Spindle 3/4"
    Part Number: 513219
      Special Order
    $886.87
  • E-23
    Button – Part Number: 23355
    Button
    Part Number: 23355
      Special Order
    $41.40
  • E-24
    Compression Spring – Part Number: 9D6481
    Compression Spring
    Part Number: 9D6481
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • E-25
    Plug – Part Number: 27020PT
    Plug
    Part Number: 27020PT
      No Longer Available
  • E-26
    Output Spindle 3/4" – Part Number: 543420
    Output Spindle 3/4"
    Part Number: 543420
      Special Order
    $886.87
  • E-27
    Steel Ball – Part Number: 1005005
    Steel Ball
    Part Number: 1005005
      Special Order
    $6.16
  • E-28
    Spring – Part Number: WS-750
    Spring
    Part Number: WS-750
      No Longer Available
  • E-29
    Bushing – Part Number: LB-751
    Bushing
    Part Number: LB-751
      No Longer Available
