Cleco Right Angle Nutrunner Ratchet Replacement Parts For Model 75RNL-2X-6

We Sell Only Genuine Cleco Parts

Popular Parts for 75RNL-2X-6

Search Within Model

Questions & Answers for Cleco 75RNL-2X-6
Browse all Parts Search by Area
Page Diagram and Parts List for  Cleco Ratchet
Page
Page A Diagram and Parts List for  Cleco Ratchet
Page A
Page B Diagram and Parts List for  Cleco Ratchet
Page B
Page C Diagram and Parts List for  Cleco Ratchet
Page C
Page D Diagram and Parts List for  Cleco Ratchet
Page D
Page E Diagram and Parts List for  Cleco Ratchet
Page E
Previous Showing All Parts Next
Page
Page Diagram and Parts List for  Cleco Ratchet
  • F-1
    Retaining Ring – Part Number: 869879
    Retaining Ring
    Part Number: 869879
      Special Order
    $145.59
  • F-2
    Clamp Nut – Part Number: 869878
    Clamp Nut
    Part Number: 869878
      Special Order
    $239.01
  • F-3
    Bearing Retainer – Part Number: 869877
    Bearing Retainer
    Part Number: 869877
      Special Order
    $147.36
  • F-4
    Ball Bearing – Part Number: 847659
    Ball Bearing
    Part Number: 847659
      Special Order
    $85.70
  • F-5
    Pinion Bearing – Part Number: 869880
    Pinion Bearing
    Part Number: 869880
      Special Order
    $72.45
  • F-6
    Pinion Gear – Part Number: 204385
    Pinion Gear
    Part Number: 204385
      No Longer Available
  • F-7
    Angle Head – Part Number: 204384
    Angle Head
    Part Number: 204384
      No Longer Available
  • F-8
    Retaining Ring – Part Number: 867924
    Retaining Ring
    Part Number: 867924
      No Longer Available
  • F-9
    Grease Plug – Part Number: 867546
    Grease Plug
    Part Number: 867546
      Special Order
    $6.17
  • F-10
    Needle Bearing – Part Number: 204350
    Needle Bearing
    Part Number: 204350
      No Longer Available
  • F-11
    Retaining Ring – Part Number: 622772
    Retaining Ring
    Part Number: 622772
      No Longer Available
  • F-12
    Bevel Gear – Part Number: 204355
    Bevel Gear
    Part Number: 204355
      Special Order
    $393.12
  • F-13
    Steel Ball (7/32") – Part Number: 842160
    Steel Ball (7/32")
    Part Number: 842160
      Special Order
    $6.16
  • F-14
    Bearing Cap – Part Number: 204345
    Bearing Cap
    Part Number: 204345
      No Longer Available
  • F-15
    Bearing Cap Set Screw – Part Number: 867997
    Bearing Cap Set Screw
    Part Number: 867997
      Special Order
    $6.16
  • F-16
    O-Ring – Part Number: 617290
    O-Ring
    Part Number: 617290
      Special Order
    $6.16
  • F-17
    Drive Spindle – Part Number: 204344
    Drive Spindle
    Part Number: 204344
      No Longer Available
  • F-18
    Spring – Part Number: 204349
    Spring
    Part Number: 204349
      No Longer Available
  • F-19
    Spindle (1/2" Sq.Dr.) – Part Number: 204346
    Spindle (1/2" Sq.Dr.)
    Part Number: 204346
      No Longer Available
  • F-20
    Pin Spring – Part Number: 864712
    Pin Spring
    Part Number: 864712
      In Stock
    $21.57
  • F-21
    Pin – Part Number: 864711
    Pin
    Part Number: 864711
      In Stock
    $36.98
  • F-22
    Pin Retainer – Part Number: 864710
    Pin Retainer
    Part Number: 864710
      In Stock
    $39.19
  • F-800
    Angle Attachment – Part Number: 201709
    Angle Attachment
    Part Number: 201709
      No Longer Available
Page A

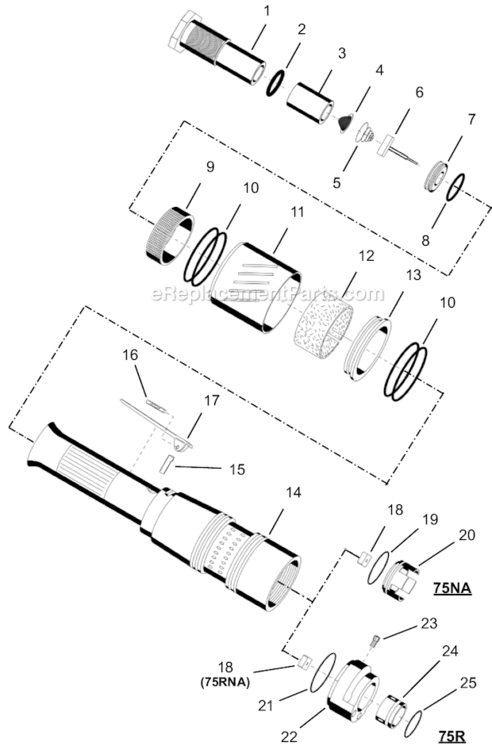

Page A Diagram and Parts List for  Cleco Ratchet
  • A-1
    Inlet Bushing – Part Number: 869933
    Inlet Bushing
    Part Number: 869933
      Special Order
    $208.47
  • A-2
    O-Ring – Part Number: 622881
    O-Ring
    Part Number: 622881
      No Longer Available
  • A-3
    Inlet Spacer – Part Number: 202508
    Inlet Spacer
    Part Number: 202508
      Special Order
    $93.57
  • A-4
    Air Inlet Screen – Part Number: 843656
    Air Inlet Screen
    Part Number: 843656
      Special Order
    $28.42
  • A-5
    Throttle Valve Spring – Part Number: 864973
    Throttle Valve Spring
    Part Number: 864973
      In Stock
    $11.69
  • A-6
    Throttle Valve – Part Number: 202055PT
    Throttle Valve
    Part Number: 202055PT
      No Longer Available
  • A-7
    Throttle Valve Seat – Part Number: 869931
    Throttle Valve Seat
    Part Number: 869931
      Special Order
    $100.90
  • A-8
    O-Ring – Part Number: 622062
    O-Ring
    Part Number: 622062
      No Longer Available
  • A-9
    Reverse Ring – Part Number: 869942
    Reverse Ring
    Part Number: 869942
      Special Order
    $210.44
  • A-10
    O-Ring – Part Number: 615018
    O-Ring
    Part Number: 615018
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • A-11
    Exhaust Deflector – Part Number: 202051
    Exhaust Deflector
    Part Number: 202051
      Special Order
    $245.31
  • A-12
    Muffler – Part Number: 869943
    Muffler
    Part Number: 869943
      Special Order
    $52.25
  • A-13
    Deflector Spacer – Part Number: 202050
    Deflector Spacer
    Part Number: 202050
      Special Order
    $77.66
  • A-14
    Handle – Part Number: 203151
    Handle
    Part Number: 203151
      No Longer Available
  • A-15
    Throttle Valve Pin – Part Number: 202481
    Throttle Valve Pin
    Part Number: 202481
      Special Order
    $80.05
  • A-16
    Lever Pin – Part Number: 864195
    Lever Pin
    Part Number: 864195
      Special Order
    $6.16
  • A-17
    Lever – Part Number: 865063
    Lever
    Part Number: 865063
      Special Order
    $111.91
  • A-18
    Shut-Off Valve – Part Number: 869937
    Shut-Off Valve
    Part Number: 869937
      Special Order
    $97.23
  • A-19
    O-Ring – Part Number: 863880
    O-Ring
    Part Number: 863880
      Special Order
    $6.16
  • A-20
    Valve Block – Part Number: 869936
    Valve Block
    Part Number: 869936
      Special Order
    $181.78
  • A-21
    O-Ring – Part Number: 617510
    O-Ring
    Part Number: 617510
      Special Order
    $6.16
  • A-22
    Reverse Valve – Part Number: 869940
    Reverse Valve
    Part Number: 869940
      Special Order
    $317.64
  • A-23
    Reversing Valve Screw – Part Number: 867554
    Reversing Valve Screw
    Part Number: 867554
      Special Order
    $74.85
  • A-24
    Valve Block – Part Number: 869939
    Valve Block
    Part Number: 869939
      Special Order
    $208.47
  • A-25
    O-Ring – Part Number: 847234
    O-Ring
    Part Number: 847234
      In Stock
    Minimum Quantity of 2 required
    $6.16
Page B

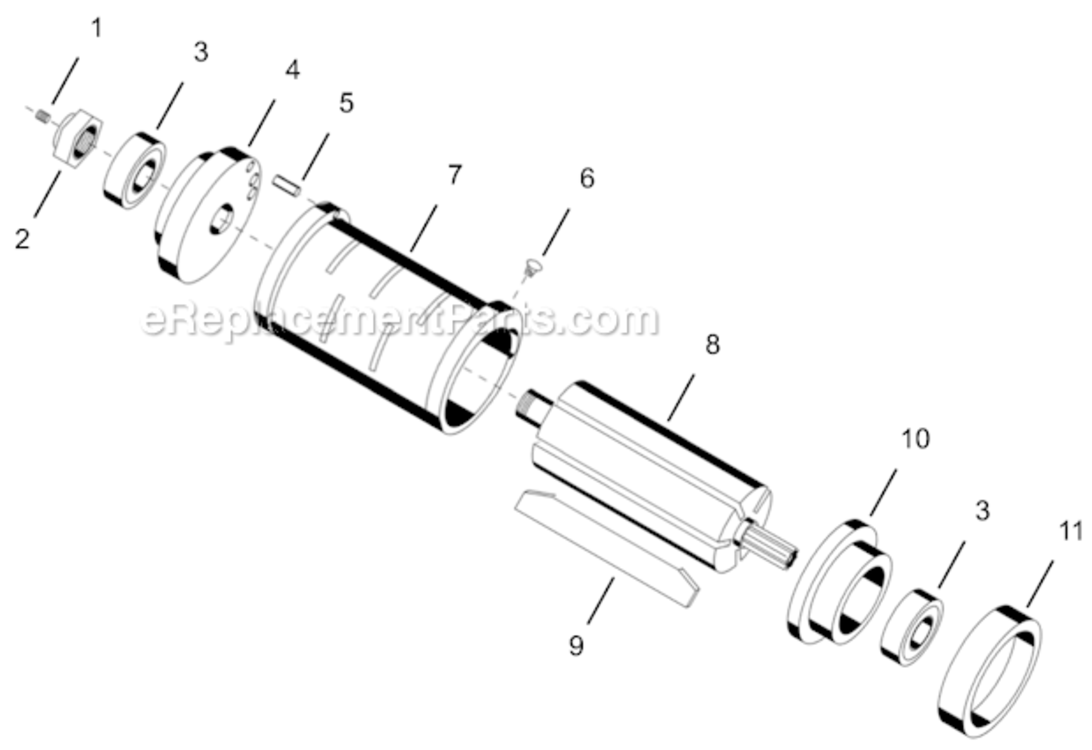

Page B Diagram and Parts List for  Cleco Ratchet
  • B-1
    Set Screw – Part Number: 847960
    Set Screw
    Part Number: 847960
      In Stock
    $11.46
  • B-2
    Rotor Lock Nut – Part Number: 865352
    Rotor Lock Nut
    Part Number: 865352
      Special Order
    $14.53
  • B-3
    Ball Bearing – Part Number: 19469
    Ball Bearing
    Part Number: 19469
      In Stock
    $66.85
  • B-4
    Rear Plate – Part Number: 869928
    Rear Plate
    Part Number: 869928
      Special Order
    $506.35
  • B-5
    Cylinder Pin – Part Number: 812918
    Cylinder Pin
    Part Number: 812918
      Special Order
    $6.16
  • B-6
    Alignment Pin (Reversible) – Part Number: 847603
    Alignment Pin (Reversible)
    Part Number: 847603
      No Longer Available
  • B-7
    Cylinder – Part Number: 203148
    Cylinder
    Part Number: 203148
      Special Order
    $787.81
  • B-8
    Rotor – Part Number: 203147
    Rotor
    Part Number: 203147
      Special Order
    $1015.82
  • B-9
    Rotor Blade – Part Number: 869927
    Rotor Blade
    Part Number: 869927
      In Stock
    $17.51
  • B-10
    Front Plate – Part Number: 869923
    Front Plate
    Part Number: 869923
      Special Order
    $356.96
  • B-11
    Motor Spacer – Part Number: 869929
    Motor Spacer
    Part Number: 869929
      Special Order
    $153.07
Page C

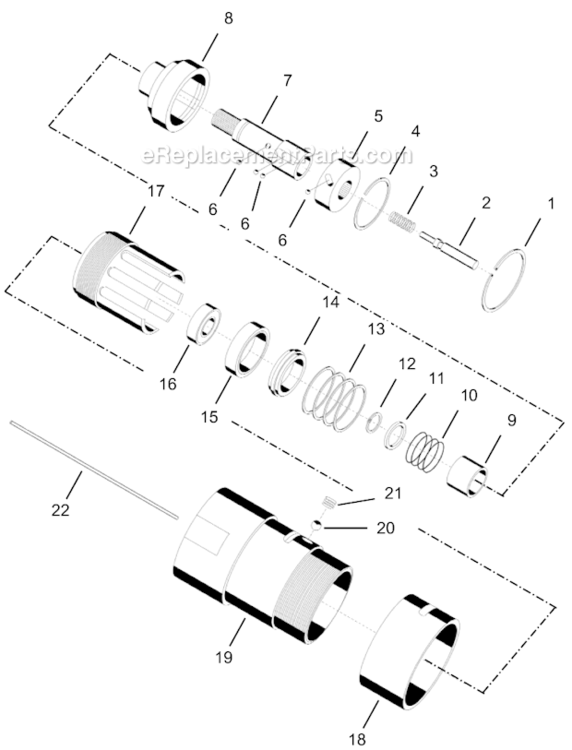

Page C Diagram and Parts List for  Cleco Ratchet
  • C-1
    Retaining Ring – Part Number: 869920
    Retaining Ring
    Part Number: 869920
      Special Order
    $11.46
  • C-2
    Plunger – Part Number: 869916
    Plunger
    Part Number: 869916
      Special Order
    $104.57
  • C-3
    Spring – Part Number: 202057
    Spring
    Part Number: 202057
      Special Order
    $14.53
  • C-4
    Retaining Ring – Part Number: 869921
    Retaining Ring
    Part Number: 869921
      Special Order
    $23.12
  • C-5
    Clutch Cam – Part Number: 869913
    Clutch Cam
    Part Number: 869913
      Special Order
    $375.82
  • C-6
    Ball (3/16"-4,8Mm) – Part Number: 842161
    Ball (3/16"-4,8Mm)
    Part Number: 842161
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • C-7
    Drive Shaft – Part Number: 869915
    Drive Shaft
    Part Number: 869915
      Special Order
    $518.92
  • C-8
    Ball Retainer – Part Number: 869914
    Ball Retainer
    Part Number: 869914
      Special Order
    $682.46
  • C-9
    Trip Sleeve – Part Number: 867670
    Trip Sleeve
    Part Number: 867670
      Special Order
    $65.86
  • C-10
    Trip Sleeve Spring – Part Number: 202056
    Trip Sleeve Spring
    Part Number: 202056
      Special Order
    $17.40
  • C-11
    Drive Shaft Washer – Part Number: 867666
    Drive Shaft Washer
    Part Number: 867666
      Special Order
    $33.03
  • C-12
    Washer Retainer Ring – Part Number: 847022
    Washer Retainer Ring
    Part Number: 847022
      Special Order
    $6.16
  • C-13
    Torque Spring – Part Number: 869626
    Torque Spring
    Part Number: 869626
      Special Order
    $40.30
  • C-14
    Torque Spring Plate – Part Number: 867669
    Torque Spring Plate
    Part Number: 867669
      Special Order
    $69.87
  • C-15
    Torque Spring Bearing – Part Number: 867683
    Torque Spring Bearing
    Part Number: 867683
      Special Order
    $198.47
  • C-16
    Ball Bearing – Part Number: 19469
    Ball Bearing
    Part Number: 19469
      In Stock
    $66.85
  • C-17
    Adjusting Nut – Part Number: 869917
    Adjusting Nut
    Part Number: 869917
      Special Order
    $377.40
  • C-18
    Adjustment Cover – Part Number: 869918
    Adjustment Cover
    Part Number: 869918
      Special Order
    $156.52
  • C-19
    Clutch Housing – Part Number: 869912
    Clutch Housing
    Part Number: 869912
      Special Order
    $548.79
  • C-20
    Steel Ball (1/4") – Part Number: 842162
    Steel Ball (1/4")
    Part Number: 842162
      Special Order
    $6.16
  • C-21
    Ball Spring – Part Number: 869919
    Ball Spring
    Part Number: 869919
      Special Order
    $18.50
  • C-22
    Trip Rod – Part Number: 869938
    Trip Rod
    Part Number: 869938
      Special Order
    $39.86
Page D

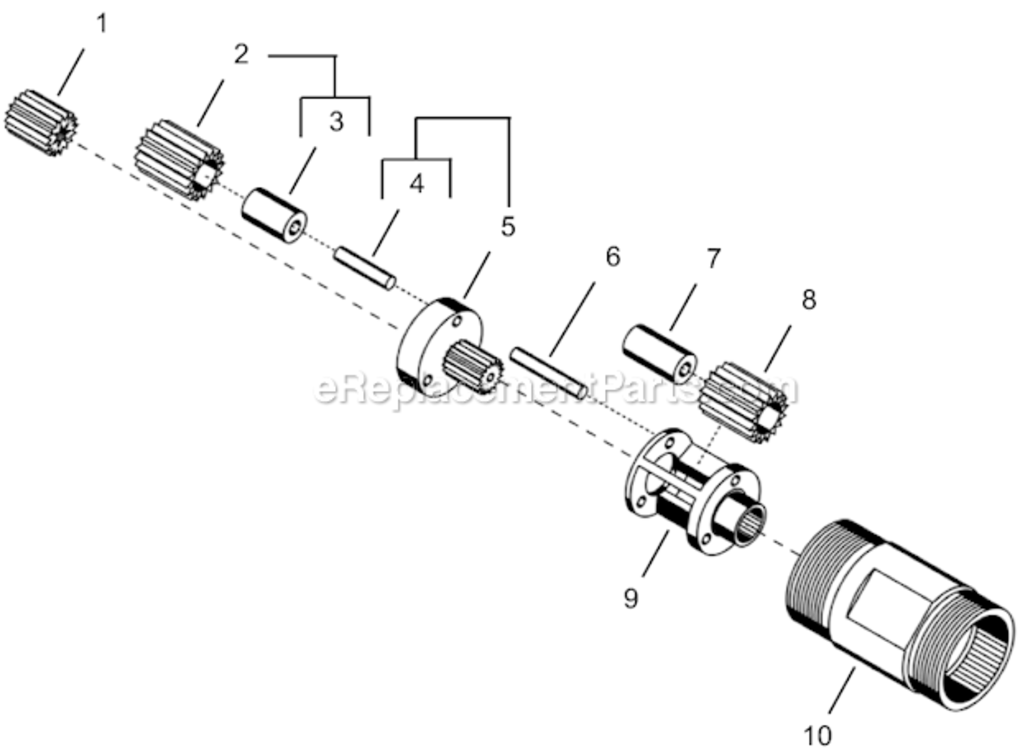

Page D Diagram and Parts List for  Cleco Ratchet
  • D-2
    Idler Gear – Part Number: 86990021T
    Idler Gear
    Part Number: 86990021T
      No Longer Available
  • D-3
    Gear Bearing – Part Number: 844774
    Gear Bearing
    Part Number: 844774
      Special Order
    $35.66
  • D-4
    Gear Pin – Part Number: 832125
    Gear Pin
    Part Number: 832125
      In Stock
    $11.09
  • D-5
    Idler Plate – Part Number: 869897
    Idler Plate
    Part Number: 869897
      Special Order
    $511.05
  • D-6
    Idler Pin – Part Number: 869908
    Idler Pin
    Part Number: 869908
      Special Order
    $7.94
  • D-7
    Needle Roller – Part Number: 869907
    Needle Roller
    Part Number: 869907
      Special Order
    $13.88
  • D-8
    Idler Gear – Part Number: 86990218T
    Idler Gear
    Part Number: 86990218T
      No Longer Available
  • D-9
    Gear Cage – Part Number: 869904
    Gear Cage
    Part Number: 869904
      Special Order
    $616.41
  • D-10
    Gear Case – Part Number: 869906
    Gear Case
    Part Number: 869906
      Special Order
    $1423.09
Page E

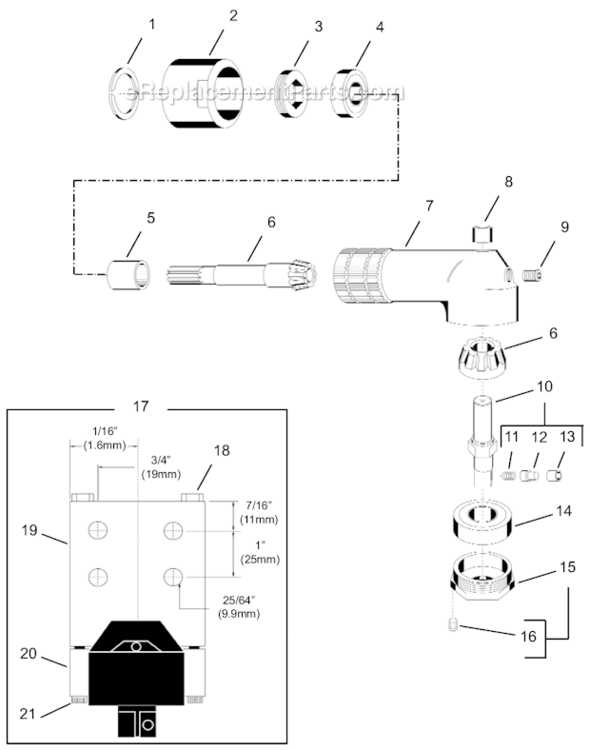

Page E Diagram and Parts List for  Cleco Ratchet
  • E-1
    Retaining Ring – Part Number: 869879
    Retaining Ring
    Part Number: 869879
      Special Order
    $145.59
  • E-2
    Clamp Nut – Part Number: 869878
    Clamp Nut
    Part Number: 869878
      Special Order
    $239.01
  • E-3
    Bearing Retainer – Part Number: 869877
    Bearing Retainer
    Part Number: 869877
      Special Order
    $147.36
  • E-4
    Ball Bearing – Part Number: 847659
    Ball Bearing
    Part Number: 847659
      Special Order
    $85.70
  • E-5
    Pinion Bearing – Part Number: 869880
    Pinion Bearing
    Part Number: 869880
      Special Order
    $72.45
  • E-6
    Pinion Gear Set – Part Number: 861905
    Pinion Gear Set
    Part Number: 861905
      Special Order
    $1202.94
  • E-7
    Angle Head – Part Number: 869875
    Angle Head
    Part Number: 869875
      Special Order
    $1666.82
  • E-8
    Needle Bearing – Part Number: 883720
    Needle Bearing
    Part Number: 883720
      Special Order
    $60.66
  • E-9
    Grease Plug – Part Number: 867546
    Grease Plug
    Part Number: 867546
      Special Order
    $6.17
  • E-10
    Spindle – Part Number: 869888
    Spindle
    Part Number: 869888
      Special Order
    $568.66
  • E-11
    Pin Spring – Part Number: 864712
    Pin Spring
    Part Number: 864712
      In Stock
    $21.57
  • E-12
    Pin – Part Number: 864711
    Pin
    Part Number: 864711
      In Stock
    $36.98
  • E-13
    Pin Retainer – Part Number: 864710
    Pin Retainer
    Part Number: 864710
      In Stock
    $39.19
  • E-14
    Ball Bearing – Part Number: 812222
    Ball Bearing
    Part Number: 812222
      Special Order
    $113.75
  • E-15
    Bearing Cap – Part Number: 869887
    Bearing Cap
    Part Number: 869887
      Special Order
    $367.97
  • E-16
    Bearing Cap Set Screw – Part Number: 867997
    Bearing Cap Set Screw
    Part Number: 867997
      Special Order
    $6.16
  • E-17
    Reaction Bar Asm. – Part Number: 201034
    Reaction Bar Asm.
    Part Number: 201034
      Special Order
    $632.15
  • E-18
    Lock Nut – Part Number: 845995
    Lock Nut
    Part Number: 845995
      Special Order
    $6.16
  • E-19
    Reaction Bracket – Part Number: 202484
    Reaction Bracket
    Part Number: 202484
      Special Order
    $441.87
  • E-20
    Clamp – Part Number: 202483
    Clamp
    Part Number: 202483
      Special Order
    $223.39
  • E-21
    Bolt – Part Number: 202485
    Bolt
    Part Number: 202485
      Special Order
    $10.36
  • E-800
    Angle Attachment – Part Number: 861906
    Angle Attachment
    Part Number: 861906
      Special Order
    $5519.39

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
