Cleco Right Angle Clutch Nutrunner Ratchet Replacement Parts For Model 14RAA04AM2

We Sell Only Genuine Cleco Parts

Popular Parts for 14RAA04AM2

Search Within Model

Browse all Parts Search by Area
Page Diagram and Parts List for  Cleco Ratchet
Page
Page A Diagram and Parts List for  Cleco Ratchet
Page A
Page B Diagram and Parts List for  Cleco Ratchet
Page B
Page C Diagram and Parts List for  Cleco Ratchet
Page C
Page D Diagram and Parts List for  Cleco Ratchet
Page D
Page E Diagram and Parts List for  Cleco Ratchet
Page E
Page F Diagram and Parts List for  Cleco Ratchet
Page F
Previous Showing All Parts Next
Page
Page Diagram and Parts List for  Cleco Ratchet
Page A

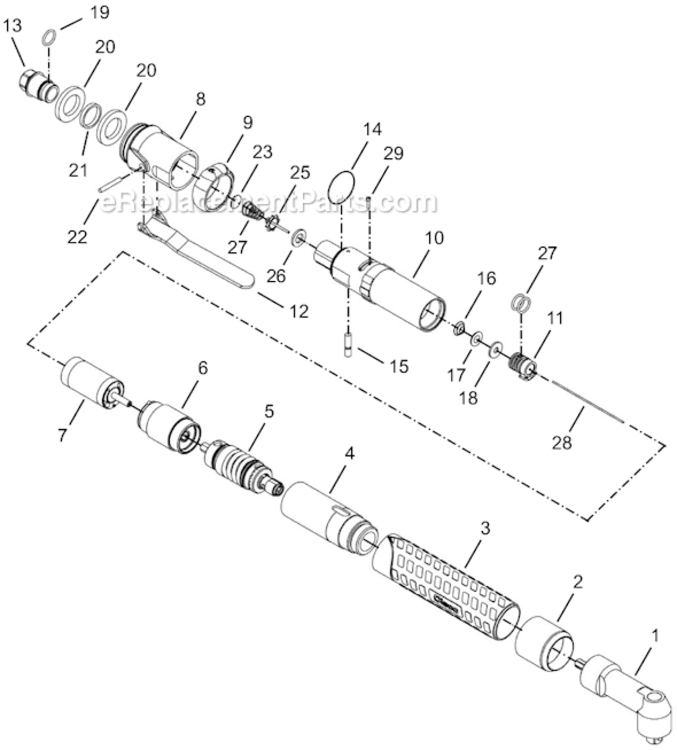

Page A Diagram and Parts List for  Cleco Ratchet
  • A-3
    Plastic Body – Part Number: 205961
    Plastic Body
    Part Number: 205961
      No Longer Available
  • A-4
    Clutch Housing – Part Number: 205980
    Clutch Housing
    Part Number: 205980
      No Longer Available
  • A-8
    Exhaust Housing – Part Number: 205970
    Exhaust Housing
    Part Number: 205970
      Special Order
    $28.86
  • A-9
    Reversing Ring – Part Number: 205995
    Reversing Ring
    Part Number: 205995
      No Longer Available
  • A-10
    Motor Housing – Part Number: 205967
    Motor Housing
    Part Number: 205967
      Special Order
    $1108.59
  • A-11
    Reversing Valve – Part Number: 205984
    Reversing Valve
    Part Number: 205984
      Special Order
    $28.62
  • A-12
    Lever – Part Number: 203528
    Lever
    Part Number: 203528
      Special Order
    $31.93
  • A-13
    Inlet Adapter – Part Number: 205968
    Inlet Adapter
    Part Number: 205968
      Special Order
    $60.66
  • A-14
    O-Ring – Part Number: 207035
    O-Ring
    Part Number: 207035
      Special Order
    $7.94
  • A-15
    Actuator Pin – Part Number: 205971
    Actuator Pin
    Part Number: 205971
      Special Order
    $144.47
  • A-16
    Shut-Off Spring – Part Number: 203525
    Shut-Off Spring
    Part Number: 203525
      Special Order
    $10.79
  • A-17
    Shut-Off Valve – Part Number: 203529
    Shut-Off Valve
    Part Number: 203529
      Special Order
    $72.86
  • A-18
    Shut-Off Seal – Part Number: 869201
    Shut-Off Seal
    Part Number: 869201
      In Stock
    $11.25
  • A-19
    O-ring – Part Number: 60351
    O-ring
    Part Number: 60351
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • A-20
    Bronze Muffler – Part Number: 205969
    Bronze Muffler
    Part Number: 205969
      Special Order
    $20.06
  • A-21
    Muffler Spacer – Part Number: 205996
    Muffler Spacer
    Part Number: 205996
      Special Order
    $13.88
  • A-22
    Lever Pin – Part Number: 844083
    Lever Pin
    Part Number: 844083
      Special Order
    $11.01
  • A-23
    Screen – Part Number: 869171
    Screen
    Part Number: 869171
      Special Order
    $10.36
  • A-24
    Spring – Part Number: 1001234
    Spring
    Part Number: 1001234
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • A-25
    Valve – Part Number: 01-2518
    Valve
    Part Number: 01-2518
      In Stock
    $30.83
  • A-26
    Valve Seal – Part Number: 847675
    Valve Seal
    Part Number: 847675
      In Stock
    $35.22
  • A-27
    O-ring – Part Number: 60351
    O-ring
    Part Number: 60351
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • A-28
    Trip Rod – Part Number: 203586
    Trip Rod
    Part Number: 203586
      In Stock
    $25.09
  • A-29
    Screw – Part Number: B141L
    Screw
    Part Number: B141L
      Special Order
    $6.16
  • A-30
    Suspension Bail – Part Number: 931962
    Suspension Bail
    Part Number: 931962
      Special Order
    $25.34
  • A-800
    Motor Housing Kit – Part Number: 301197
    Motor Housing Kit
    Part Number: 301197
      No Longer Available
  • A-801
    Air Inlet Kit – Part Number: 301199
    Air Inlet Kit
    Part Number: 301199
      Special Order
    $49.05
  • A-802
    Throttle Kit – Part Number: 301231
    Throttle Kit
    Part Number: 301231
      No Longer Available
Page B
Page B Diagram and Parts List for  Cleco Ratchet
Page C

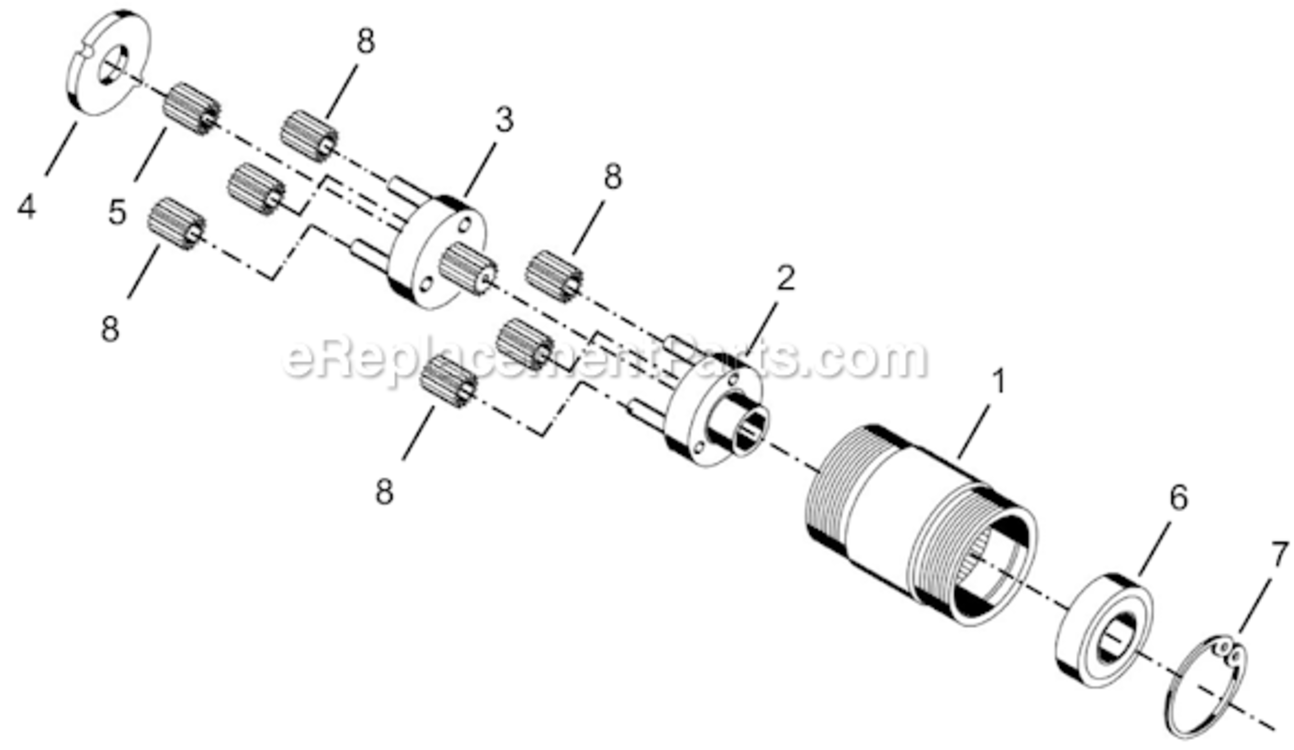

Page C Diagram and Parts List for  Cleco Ratchet
  • C-1
    Gear Case – Part Number: 205964
    Gear Case
    Part Number: 205964
      Special Order
    $231.16
  • C-2
    Spider Assembly – Part Number: 302006PT
    Spider Assembly
    Part Number: 302006PT
      No Longer Available
  • C-3
    1st Spider (13T) – Part Number: 201550
    1st Spider (13T)
    Part Number: 201550
      No Longer Available
  • C-4
    Gear Spacer – Part Number: 203644
    Gear Spacer
    Part Number: 203644
      Special Order
    $46.83
  • C-5
    Pinion – Part Number: 203919
    Pinion
    Part Number: 203919
      Special Order
    $161.68
  • C-6
    Ball Bearing – Part Number: 847595
    Ball Bearing
    Part Number: 847595
      Special Order
    $82.86
  • C-7
    Retainer Ring – Part Number: 619017
    Retainer Ring
    Part Number: 619017
      Special Order
    $6.16
  • C-8
    Idler Gear – Part Number: 203920
    Idler Gear
    Part Number: 203920
      No Longer Available
  • C-800
    Gearing Kit – Part Number: 301235
    Gearing Kit
    Part Number: 301235
      No Longer Available
  • C-801
    Gearing Kit – Part Number: 301237
    Gearing Kit
    Part Number: 301237
      No Longer Available
Page D

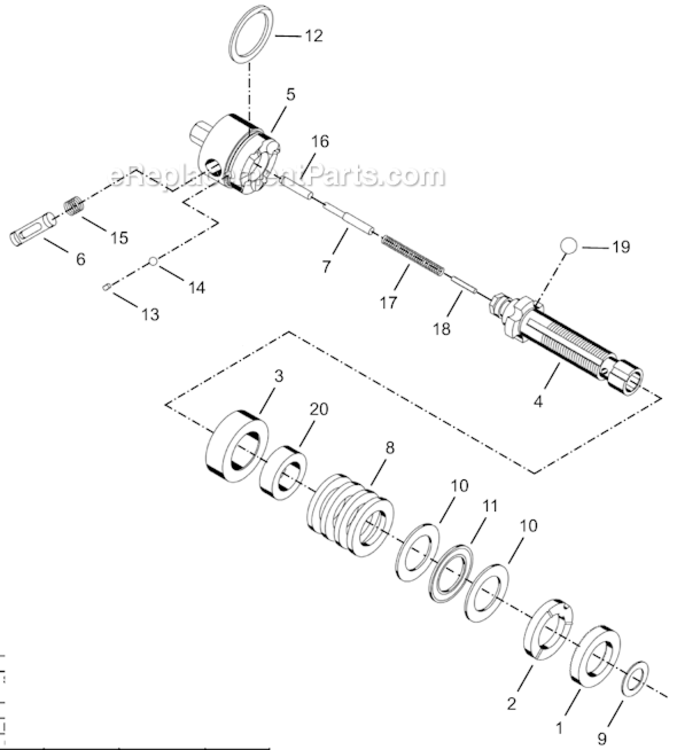

Page D Diagram and Parts List for  Cleco Ratchet
  • D-1
    Adjustment Nut – Part Number: 869123
    Adjustment Nut
    Part Number: 869123
      Special Order
    $66.04
  • D-2
    Adjustment Ring – Part Number: 869140
    Adjustment Ring
    Part Number: 869140
      Special Order
    $115.40
  • D-3
    Ball Retainer Plug – Part Number: 203573
    Ball Retainer Plug
    Part Number: 203573
      Special Order
    $64.44
  • D-4
    Clutch Spindle – Part Number: 203571
    Clutch Spindle
    Part Number: 203571
      No Longer Available
  • D-5
    Clutch Cam – Part Number: 203572
    Clutch Cam
    Part Number: 203572
      Special Order
    $306.64
  • D-6
    Trip Slide – Part Number: 203612
    Trip Slide
    Part Number: 203612
      Special Order
    $158.23
  • D-7
    Reset Pin – Part Number: 869112
    Reset Pin
    Part Number: 869112
      Special Order
    $82.86
  • D-8
    Spring - Green – Part Number: 203579
    Spring - Green
    Part Number: 203579
      Special Order
    $33.90
  • D-9
    Spacer – Part Number: 869423
    Spacer
    Part Number: 869423
      Special Order
    $28.86
  • D-10
    Thrust Race – Part Number: 863455
    Thrust Race
    Part Number: 863455
      Special Order
    $9.03
  • D-11
    Thrust Bearing – Part Number: 847104
    Thrust Bearing
    Part Number: 847104
      Special Order
    $14.77
  • D-12
    Retainer Ring – Part Number: 203547
    Retainer Ring
    Part Number: 203547
      Special Order
    $424.58
  • D-13
    Ball Retainer Plug – Part Number: 868149
    Ball Retainer Plug
    Part Number: 868149
      No Longer Available
  • D-14
    Ball (3/32"-2,4Mm) – Part Number: 842980
    Ball (3/32"-2,4Mm)
    Part Number: 842980
      Special Order
    $6.16
  • D-15
    Trip Slide Spring – Part Number: 203613
    Trip Slide Spring
    Part Number: 203613
      Special Order
    $19.61
  • D-16
    Dowel Pin – Part Number: 617226
    Dowel Pin
    Part Number: 617226
      Special Order
    $28.86
  • D-17
    Reset Spring – Part Number: 203585
    Reset Spring
    Part Number: 203585
      Special Order
    $11.25
  • D-18
    Reset Pin Stop – Part Number: 869424
    Reset Pin Stop
    Part Number: 869424
      Special Order
    $33.03
  • D-19
    Ball (3/16"-4,8Mm) – Part Number: 842161
    Ball (3/16"-4,8Mm)
    Part Number: 842161
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • D-20
    Spring Sleeve – Part Number: 203589
    Spring Sleeve
    Part Number: 203589
      Special Order
    $22.02
  • D-800
    Clutch Kit – Part Number: 301144
    Clutch Kit
    Part Number: 301144
      No Longer Available
Page E

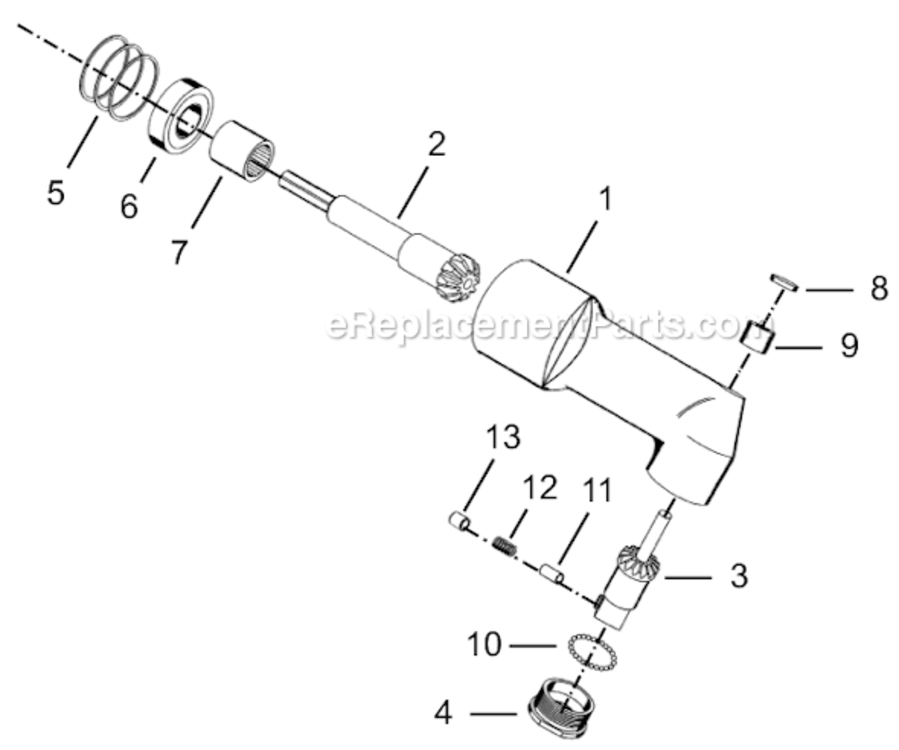

Page E Diagram and Parts List for  Cleco Ratchet
  • E-1
    Angle Head – Part Number: 202000
    Angle Head
    Part Number: 202000
      Special Order
    $548.79
  • E-2
    Pinion – Part Number: 202003
    Pinion
    Part Number: 202003
      Special Order
    $449.73
  • E-3
    1/4" Spindle – Part Number: 202004
    1/4" Spindle
    Part Number: 202004
      No Longer Available
  • E-4
    Gear Bushing – Part Number: 202002
    Gear Bushing
    Part Number: 202002
      Special Order
    $147.36
  • E-5
    Shim (.002") – Part Number: 614263
    Shim (.002")
    Part Number: 614263
      Special Order
    $11.25
  • E-5
    Shim (.010") – Part Number: 614264
    Shim (.010")
    Part Number: 614264
      Special Order
    $11.01
  • E-5
    Shim (.005") – Part Number: 863216
    Shim (.005")
    Part Number: 863216
      Special Order
    $10.36
  • E-6
    Ball Bearing – Part Number: 847846
    Ball Bearing
    Part Number: 847846
      Special Order
    $53.64
  • E-7
    Retainer Ring – Part Number: 812901
    Retainer Ring
    Part Number: 812901
      No Longer Available
  • E-8
    Gear Plug – Part Number: 202001
    Gear Plug
    Part Number: 202001
      Special Order
    $33.90
  • E-9
    Needle Bearing – Part Number: 845835
    Needle Bearing
    Part Number: 845835
      Special Order
    $32.82
  • E-10
    Needle Bearing – Part Number: 847597
    Needle Bearing
    Part Number: 847597
      No Longer Available
  • E-11
    Ball 1/16" – Part Number: 863035
    Ball 1/16"
    Part Number: 863035
      Special Order
    $6.16
  • E-12
    Plunger – Part Number: 202987
    Plunger
    Part Number: 202987
      Special Order
    $57.24
  • E-13
    Spring – Part Number: 847853
    Spring
    Part Number: 847853
      Special Order
    $11.25
  • E-14
    Plug – Part Number: 202986
    Plug
    Part Number: 202986
      Special Order
    $65.86
  • E-800
    Shim Kit – Part Number: 301239
    Shim Kit
    Part Number: 301239
      No Longer Available
  • E-801
    Right Angle Kit – Part Number: 301240
    Right Angle Kit
    Part Number: 301240
      Special Order
    $181.78
  • E-802
    Output Spindle Kit – Part Number: 301243
    Output Spindle Kit
    Part Number: 301243
      Special Order
    $113.63
Page F

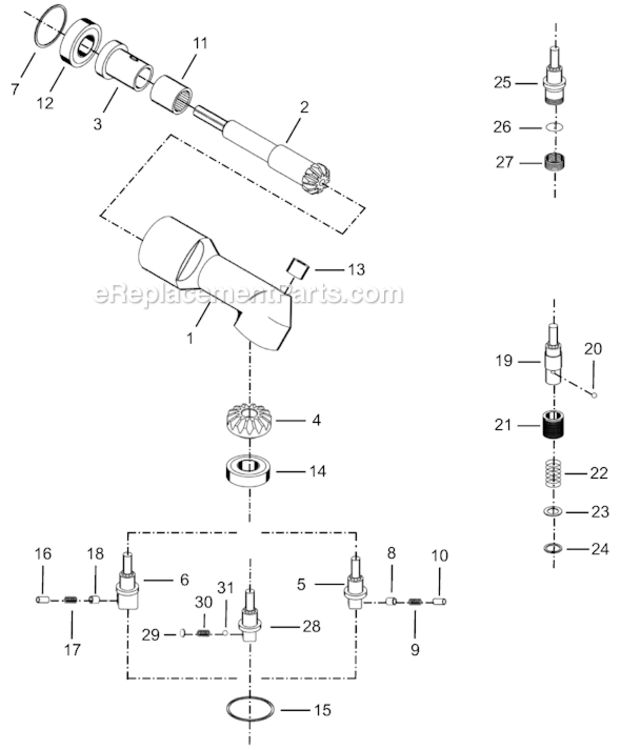

Page F Diagram and Parts List for  Cleco Ratchet
  • F-1
    Angle Head – Part Number: 202984
    Angle Head
    Part Number: 202984
      Special Order
    $437.15
  • F-2
    Pinion – Part Number: 202983
    Pinion
    Part Number: 202983
      Special Order
    $808.26
  • F-3
    1/4" Spindle – Part Number: 202982
    1/4" Spindle
    Part Number: 202982
      Special Order
    $1108.59
  • F-4
    Gear Bushing – Part Number: 202985
    Gear Bushing
    Part Number: 202985
      Special Order
    $312.93
  • F-5
    Shim (.005") – Part Number: 863216
    Shim (.005")
    Part Number: 863216
      Special Order
    $10.36
  • F-5
    Shim (.010") – Part Number: 614264
    Shim (.010")
    Part Number: 614264
      Special Order
    $11.01
  • F-5
    Shim (.002") – Part Number: 614263
    Shim (.002")
    Part Number: 614263
      Special Order
    $11.25
  • F-6
    Ball Bearing – Part Number: 847846
    Ball Bearing
    Part Number: 847846
      Special Order
    $53.64
  • F-7
    Gear Plug – Part Number: 202001
    Gear Plug
    Part Number: 202001
      Special Order
    $33.90
  • F-8
    Needle Bearing – Part Number: 845835
    Needle Bearing
    Part Number: 845835
      Special Order
    $32.82
  • F-9
    Needle Bearing – Part Number: 847597
    Needle Bearing
    Part Number: 847597
      No Longer Available
  • F-10
    Ball 1/16" – Part Number: 863035
    Ball 1/16"
    Part Number: 863035
      Special Order
    $6.16
  • F-11
    Plunger – Part Number: 202987
    Plunger
    Part Number: 202987
      Special Order
    $57.24
  • F-12
    Spring – Part Number: 847853
    Spring
    Part Number: 847853
      Special Order
    $11.25
  • F-13
    Plug – Part Number: 202986
    Plug
    Part Number: 202986
      Special Order
    $65.86
  • F-800
    Shim Kit – Part Number: 301239
    Shim Kit
    Part Number: 301239
      No Longer Available
  • F-801
    Right Angle Kit – Part Number: 301240
    Right Angle Kit
    Part Number: 301240
      Special Order
    $181.78
  • F-802
    Output Spindle Kit – Part Number: 301243
    Output Spindle Kit
    Part Number: 301243
      Special Order
    $113.63
  • G-1
    Angle Head – Part Number: 202676
    Angle Head
    Part Number: 202676
      No Longer Available
  • G-2
    Pinion – Part Number: 869027
    Pinion
    Part Number: 869027
      Special Order
    $632.15
  • G-3
    Bearing Spacer – Part Number: 869029
    Bearing Spacer
    Part Number: 869029
      Special Order
    $85.13
  • G-4
    Driven Gear – Part Number: 869028
    Driven Gear
    Part Number: 869028
      Special Order
    $456.03
  • G-5
    1/4" Spindle – Part Number: 869038
    1/4" Spindle
    Part Number: 869038
      Special Order
    $577.10
  • G-6
    3/8" Spindle – Part Number: 869031
    3/8" Spindle
    Part Number: 869031
      Special Order
    $402.55
  • G-7
    Shim (.002") – Part Number: 614263
    Shim (.002")
    Part Number: 614263
      Special Order
    $11.25
  • G-8
    Plunger – Part Number: 202987
    Plunger
    Part Number: 202987
      Special Order
    $57.24
  • G-9
    Spring – Part Number: 947853
    Spring
    Part Number: 947853
      No Longer Available
  • G-10
    Plug – Part Number: 202986
    Plug
    Part Number: 202986
      Special Order
    $65.86
  • G-11
    Needle Bearing – Part Number: 845845
    Needle Bearing
    Part Number: 845845
      Special Order
    $49.84
  • G-12
    Ball Bearing – Part Number: 847846
    Ball Bearing
    Part Number: 847846
      Special Order
    $53.64
  • G-13
    Needle Bearing – Part Number: 617600
    Needle Bearing
    Part Number: 617600
      Special Order
    $39.86
  • G-14
    Ball Bearing – Part Number: 847595
    Ball Bearing
    Part Number: 847595
      Special Order
    $82.86
  • G-15
    Retaining Ring – Part Number: 869033
    Retaining Ring
    Part Number: 869033
      Special Order
    $11.69
  • G-16
    Plunger – Part Number: 844013
    Plunger
    Part Number: 844013
      In Stock
    $36.98
  • G-17
    Spring – Part Number: 844014
    Spring
    Part Number: 844014
      In Stock
    $10.79
  • G-18
    Plug – Part Number: 844016
    Plug
    Part Number: 844016
      In Stock
    $20.06
  • G-19
    Q/C Spindle – Part Number: 204183
    Q/C Spindle
    Part Number: 204183
      Special Order
    $333.37
  • G-20
    Ball – Part Number: 844265
    Ball
    Part Number: 844265
      In Stock
    $6.16
  • G-21
    Release Sleeve – Part Number: 202833PT
    Release Sleeve
    Part Number: 202833PT
      Special Order
    $94.22
  • G-22
    Spring – Part Number: 202842PT
    Spring
    Part Number: 202842PT
      Special Order
    $16.29
  • G-23
    Washer – Part Number: 864249
    Washer
    Part Number: 864249
      Special Order
    $29.73
  • G-24
    Retaining Ring – Part Number: 233688
    Retaining Ring
    Part Number: 233688
      No Longer Available
  • G-25
    Magnetic Spindle – Part Number: 869519
    Magnetic Spindle
    Part Number: 869519
      Special Order
    $547.22
  • G-26
    O-ring (1/4" X 3/8") ( – Part Number: 844305
    O-ring (1/4" X 3/8") (
    Part Number: 844305
      Special Order
    $6.16
  • G-27
    Retainer – Part Number: 813446
    Retainer
    Part Number: 813446
      No Longer Available
  • G-28
    1/4" Spindle – Part Number: 543362
    1/4" Spindle
    Part Number: 543362
      No Longer Available
  • G-29
    Bushing – Part Number: LB-252
    Bushing
    Part Number: LB-252
      No Longer Available
  • G-30
    Spring – Part Number: WS-252
    Spring
    Part Number: WS-252
      No Longer Available
  • G-31
    Steel Ball – Part Number: 94010006
    Steel Ball
    Part Number: 94010006
      Special Order
    $10.79
