Whirlpool Range Replacement Parts For Model 4KWFE7685ES1

We Sell Only Genuine Whirlpool Parts

Find Whirlpool 4KWFE7685ES1 Parts By Symptom

Element will not heat

37%

Little to no heat when baking

20%

Oven is too hot

14%

Door won’t close

11%

Oven not heating evenly

8%

Will Not Start

6%

Little to no heat when broiling

2%

Touchpad does not respond

1%

Will not program

1%

Door won’t open after self cleaning cycle

0%

Popular Parts for 4KWFE7685ES1

Search Within Model

Questions & Answers for Whirlpool 4KWFE7685ES1
Browse all Parts Search by Area

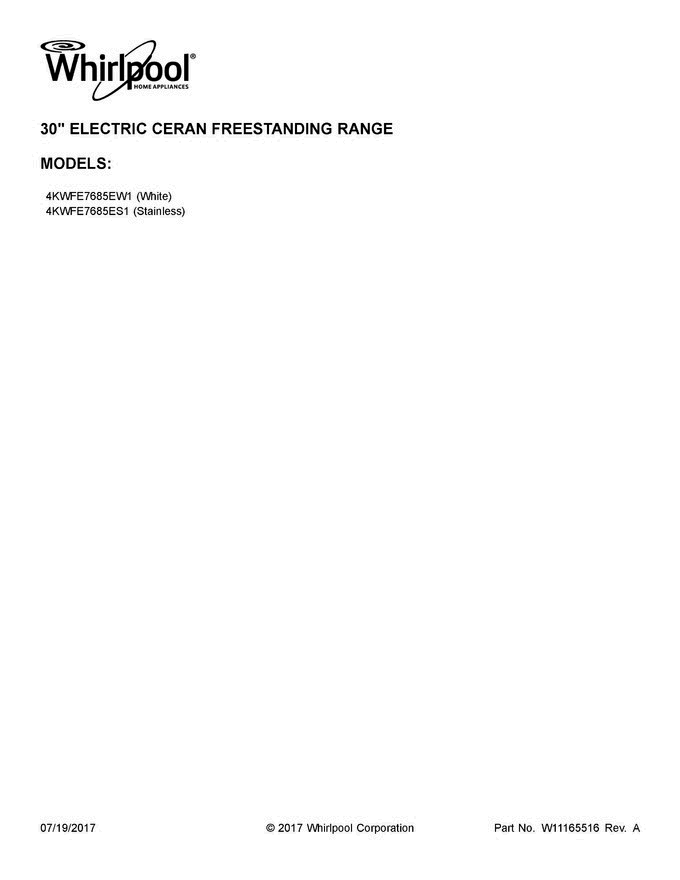

01 - Cover Sheet Diagram and Parts List for  Whirlpool Range
01 - Cover Sheet

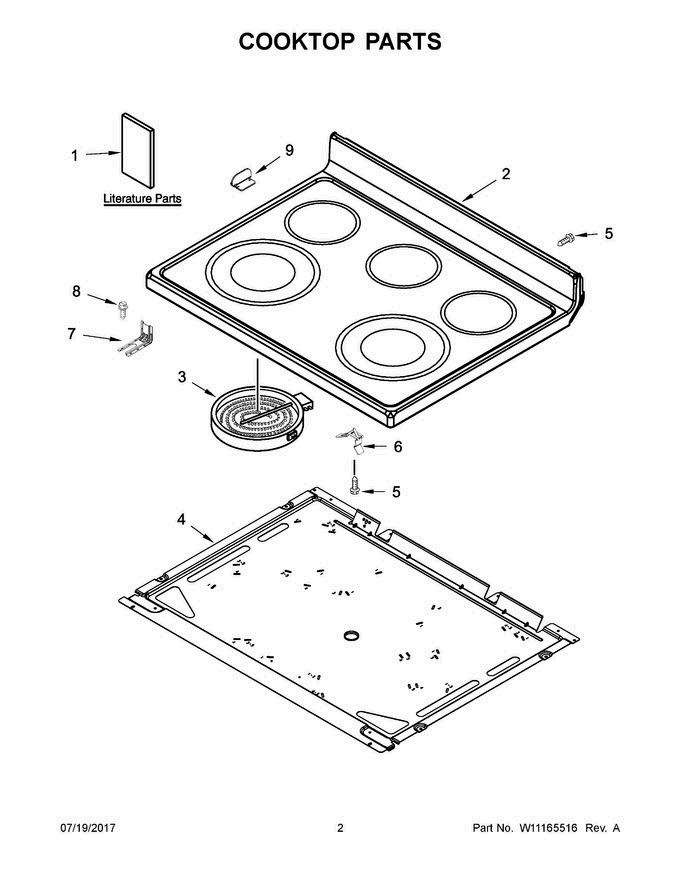

02 - Cooktop Parts Diagram and Parts List for  Whirlpool Range
02 - Cooktop Parts

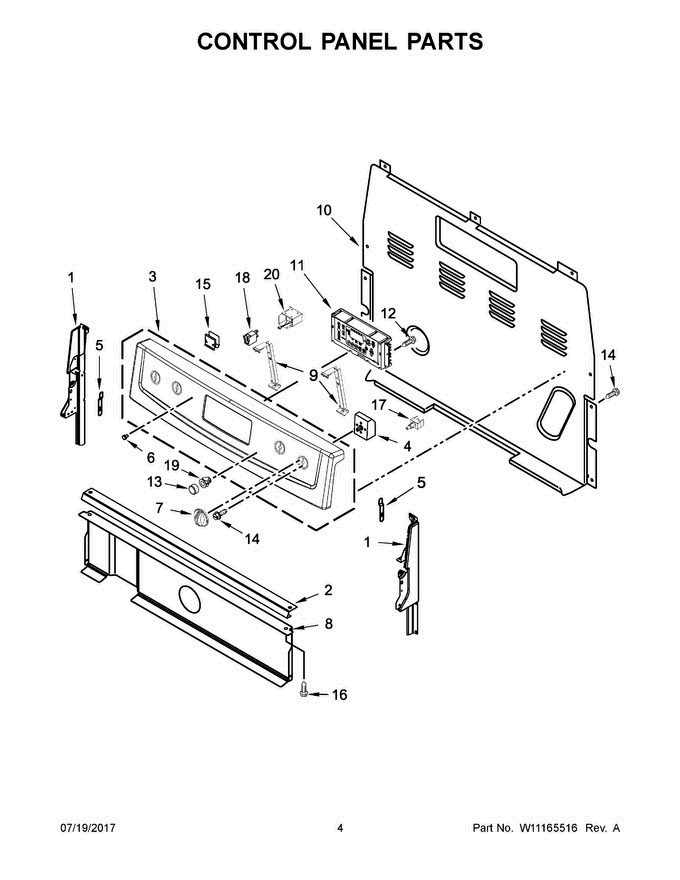

03 - Control Panel Parts Diagram and Parts List for  Whirlpool Range
03 - Control Panel Parts
04 - Chassis Parts Diagram and Parts List for  Whirlpool Range
04 - Chassis Parts

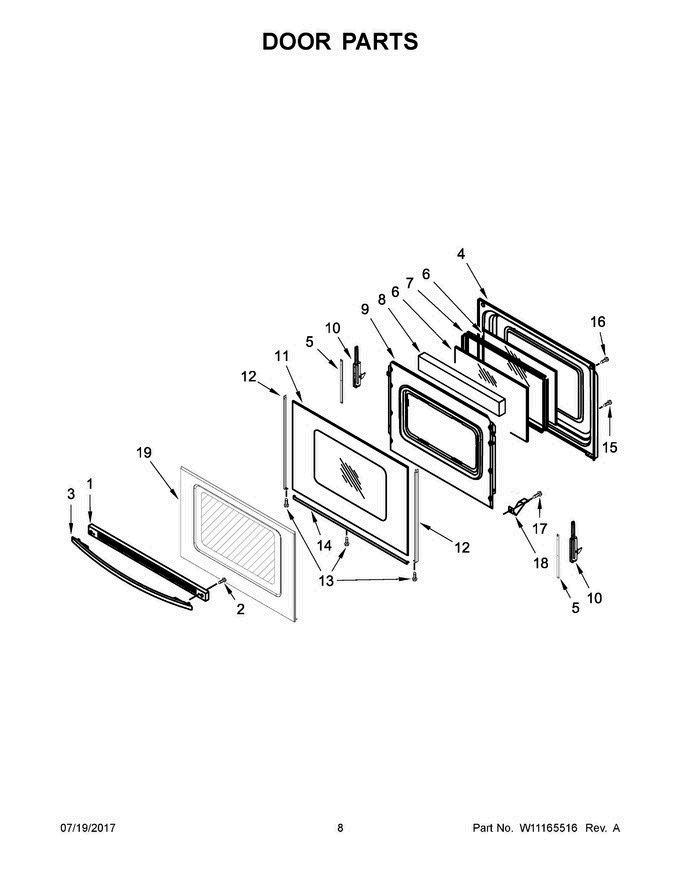

05 - Door Parts Diagram and Parts List for  Whirlpool Range
05 - Door Parts

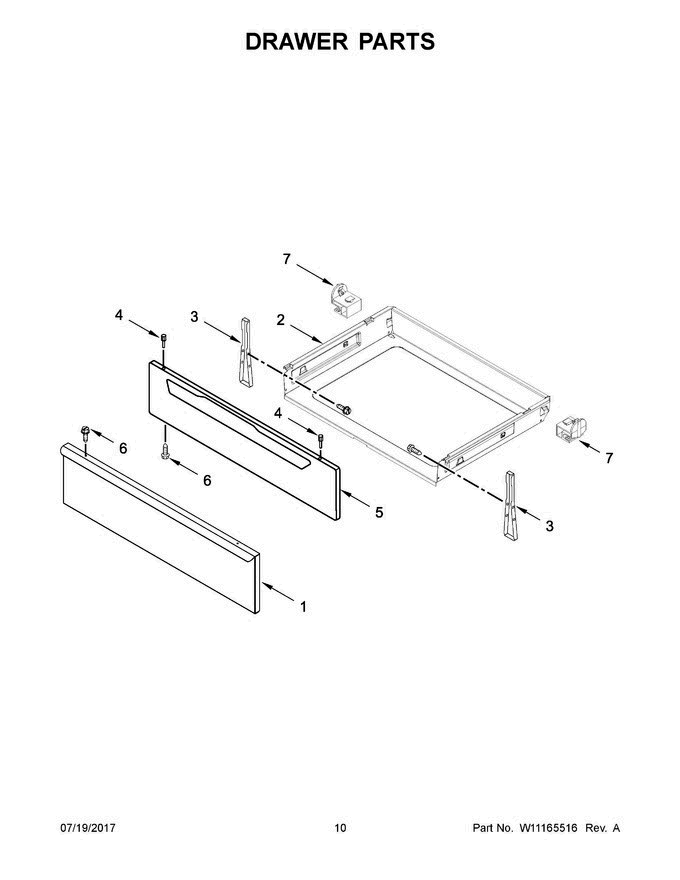

06 - Drawer Parts Diagram and Parts List for  Whirlpool Range
06 - Drawer Parts
07 - Optional Parts Diagram and Parts List for  Whirlpool Range
07 - Optional Parts
Previous Showing All Parts Next
01 - Cover Sheet
01 - Cover Sheet Diagram and Parts List for  Whirlpool Range
02 - Cooktop Parts
02 - Cooktop Parts Diagram and Parts List for  Whirlpool Range
03 - Control Panel Parts
03 - Control Panel Parts Diagram and Parts List for  Whirlpool Range

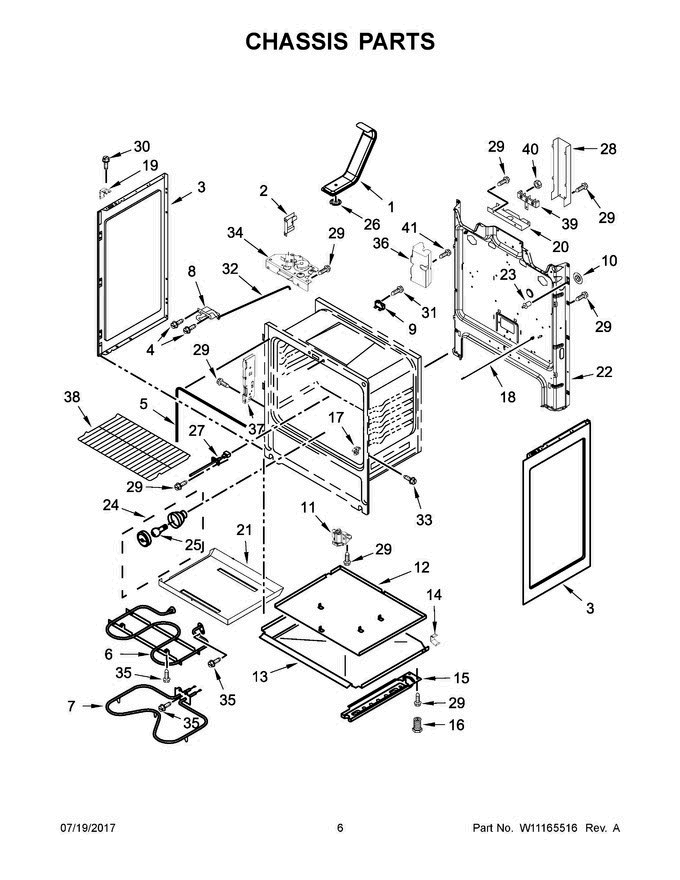

04 - Chassis Parts
04 - Chassis Parts Diagram and Parts List for  Whirlpool Range
  • 1
    TUBE-VENT – Part Number: WPW10134285
    TUBE-VENT
    Part Number: WPW10134285
      Special Order
    $188.87
  • 2
    BRKT-SUPRT – Part Number: W10404688
    BRKT-SUPRT
    Part Number: W10404688
      Special Order
    $17.80
  • 3
    PANEL-SIDE – Part Number: W11727013
    PANEL-SIDE
    Part Number: W11727013
      In Stock
    $162.03
  • 3A
    PANEL-SIDE,BLK – Part Number: W11730303
    PANEL-SIDE,BLK
    Part Number: W11730303
      In Stock
    $77.95
  • 4
    SCREW – Part Number: W11169708
    SCREW
    Part Number: W11169708
      Special Order
    $20.95
  • 5
    Refrigerator Screw – Part Number: WP3196557
    Refrigerator Screw
    Part Number: WP3196557
      In Stock
    $7.30
  • 5
    Door Gasket – Part Number: W11542153
    Door Gasket
    Part Number: W11542153
      In Stock
    $40.12
  • 6
    Oven Bake Element – Part Number: WP9755770
    Oven Bake Element
    Part Number: WP9755770
      In Stock
    $77.55
  • 7
    Broil Element – Part Number: WPW10583047
    Broil Element
    Part Number: WPW10583047
      In Stock
    $82.08
  • 8
    Latch Door – Part Number: WP9761013
    Latch Door
    Part Number: WP9761013
      In Stock
    $105.95
  • 9
    Range Safety Thermostat – Part Number: WP3196548
    Range Safety Thermostat
    Part Number: WP3196548
      In Stock
    $33.94
  • 10
    Nut – Part Number: WP3400968
    Nut
    Part Number: WP3400968
      In Stock
    $9.40
  • 11
    Range Front Leveling Leg – Part Number: WPW10341186
    Range Front Leveling Leg
    Part Number: WPW10341186
      In Stock
    $23.05
  • 12
    RETAINER – Part Number: W10134125
    RETAINER
    Part Number: W10134125
      Special Order
    $73.39
  • 13
    RETAINER – Part Number: W10134121
    RETAINER
    Part Number: W10134121
      Special Order
    $45.27
  • 14
    CLIP – Part Number: W10137382
    CLIP
    Part Number: W10137382
      Special Order
    $46.30
  • 15
    Drawer Slide Rail - Left Or Right Side – Part Number: WPW10306546
    Drawer Slide Rail - Left Or Right Side
    Part Number: WPW10306546
      In Stock
    $71.35
  • 16
    Range Rear Leveling Leg – Part Number: WPW10058460
    Range Rear Leveling Leg
    Part Number: WPW10058460
      In Stock
    $9.40
  • 17
    Drawer Glide Kit - Black – Part Number: W10763667
    Drawer Glide Kit - Black
    Part Number: W10763667
      In Stock
    $57.07
  • 18
    Roddoor – Part Number: 9757239
    Roddoor
    Part Number: 9757239
      In Stock
    $54.01
  • 19
    CLIP – Part Number: W10183541
    CLIP
    Part Number: W10183541
      Special Order
    $45.27
  • 20
    BRKT-SRVCE – Part Number: W11763591
    BRKT-SRVCE
    Part Number: W11763591
      Special Order
    $44.24
  • 21
    TRAY-BAKE – Part Number: W10183712
    TRAY-BAKE
    Part Number: W10183712
      Special Order
    $110.95
  • 22
    COVER-REAR – Part Number: W10289149
    COVER-REAR
    Part Number: W10289149
      No Longer Available
  • 23
    Door Switch – Part Number: WP9757262
    Door Switch
    Part Number: WP9757262
      In Stock
    $75.00
  • 24
    SOCKT-LITE – Part Number: W11594027
    SOCKT-LITE
    Part Number: W11594027
      In Stock
    $65.23
  • 25
    Light Bulb - 40W – Part Number: 8009
    Light Bulb - 40W
    Part Number: 8009
      In Stock
    $17.80
  • 26
    Screen, Vent – Part Number: 9761301
    Screen, Vent
    Part Number: 9761301
      Special Order
    $71.35
  • 27
    Oven Sensor – Part Number: WPW10181986
    Oven Sensor
    Part Number: WPW10181986
      In Stock
    $73.39
  • 28
    Terminal Block Cover Box – Part Number: WPW10326122
    Terminal Block Cover Box
    Part Number: WPW10326122
      In Stock
    $66.25
  • 30
    Screw – Part Number: WP3400016
    Screw
    Part Number: WP3400016
      In Stock
    $7.30
  • 31
    SCREW – Part Number: 3196172
    SCREW
    Part Number: 3196172
      In Stock
    $20.95
  • 32
    Rod, Latch – Part Number: W10078380
    Rod, Latch
    Part Number: W10078380
      No Longer Available
  • 33
    SCREW – Part Number: W11684512
    SCREW
    Part Number: W11684512
      Special Order
    $17.80
  • 34
    Door Lock Motor and Switch Assembly – Part Number: WPW10107820
    Door Lock Motor and Switch Assembly
    Part Number: WPW10107820
      In Stock
    $131.97
  • 35
    Range Screw (Grnd Wire / Back) – Part Number: WP3196174
    Range Screw (Grnd Wire / Back)
    Part Number: WP3196174
      In Stock
    Minimum Quantity of 2 required
    $7.30
  • 36
    ANCHOR-TIP – Part Number: W11135752
    ANCHOR-TIP
    Part Number: W11135752
      Special Order
    $124.95
  • 37
    Reciever Hinge – Part Number: W10647259
    Reciever Hinge
    Part Number: W10647259
      In Stock
    $7.30
  • 38
    Rack – Part Number: W11520287
    Rack
    Part Number: W11520287
      In Stock
    $50.42
  • 39
    Range Terminal Block – Part Number: WPW10245259
    Range Terminal Block
    Part Number: WPW10245259
      In Stock
    $26.73
  • 40
    Nut – Part Number: WP7103P027-60
    Nut
    Part Number: WP7103P027-60
      In Stock
    $7.30
  • 41
    SCREW-TORX – Part Number: W11135756
    SCREW-TORX
    Part Number: W11135756
      Special Order
    $20.95
  • NI
    INSULATION – Part Number: W10326347
    INSULATION
    Part Number: W10326347
      Special Order
    $84.70
  • NI
    INSULATOR – Part Number: W10646923
    INSULATOR
    Part Number: W10646923
      Special Order
    $16.75
  • NI
    INSULATION – Part Number: W11161831
    INSULATION
    Part Number: W11161831
      Special Order
    $55.03
  • NI
    INSULATION – Part Number: W11684918
    INSULATION
    Part Number: W11684918
      In Stock
    $26.73
05 - Door Parts
05 - Door Parts Diagram and Parts List for  Whirlpool Range
06 - Drawer Parts
06 - Drawer Parts Diagram and Parts List for  Whirlpool Range
07 - Optional Parts
07 - Optional Parts Diagram and Parts List for  Whirlpool Range
