Whirlpool Range Replacement Parts For Model KFDD500ESS12

We Sell Only Genuine Whirlpool Parts

Find Whirlpool KFDD500ESS12 Parts By Symptom

Will Not Start

37%

Gas igniter glows, but will not light

27%

Little to no heat when baking

14%

Door won’t close

12%

Element will not heat

9%

Popular Parts for KFDD500ESS12

Search Within Model

Questions & Answers for Whirlpool KFDD500ESS12
Browse all Parts Search by Area
02 - Cooktop Parts Diagram and Parts List for  Whirlpool Range
02 - Cooktop Parts
03 - Control Panel Parts Diagram and Parts List for  Whirlpool Range
03 - Control Panel Parts
04 - Manifold Parts Diagram and Parts List for  Whirlpool Range
04 - Manifold Parts
05 - Chassis Parts Diagram and Parts List for  Whirlpool Range
05 - Chassis Parts

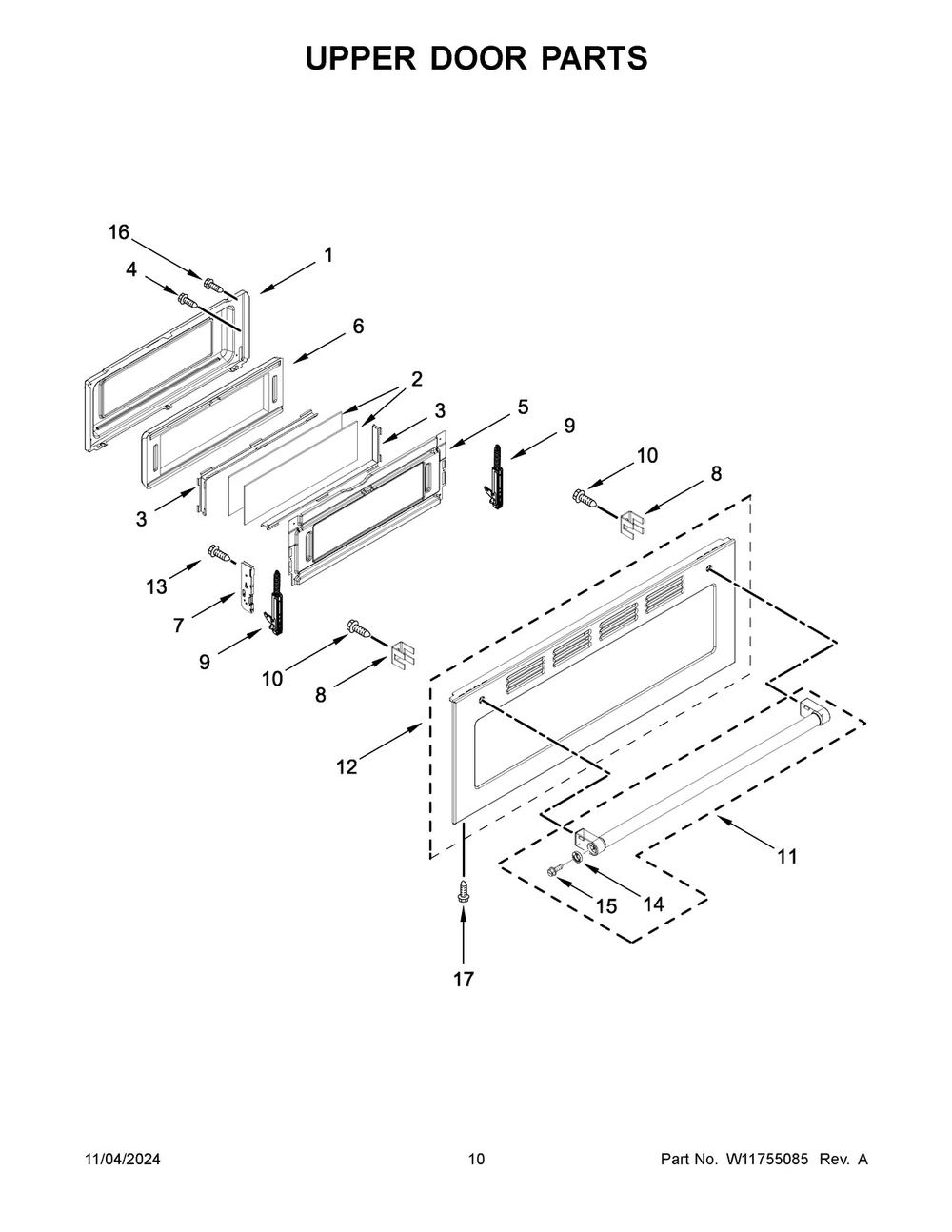

06 - Upper Door Parts Diagram and Parts List for  Whirlpool Range
06 - Upper Door Parts

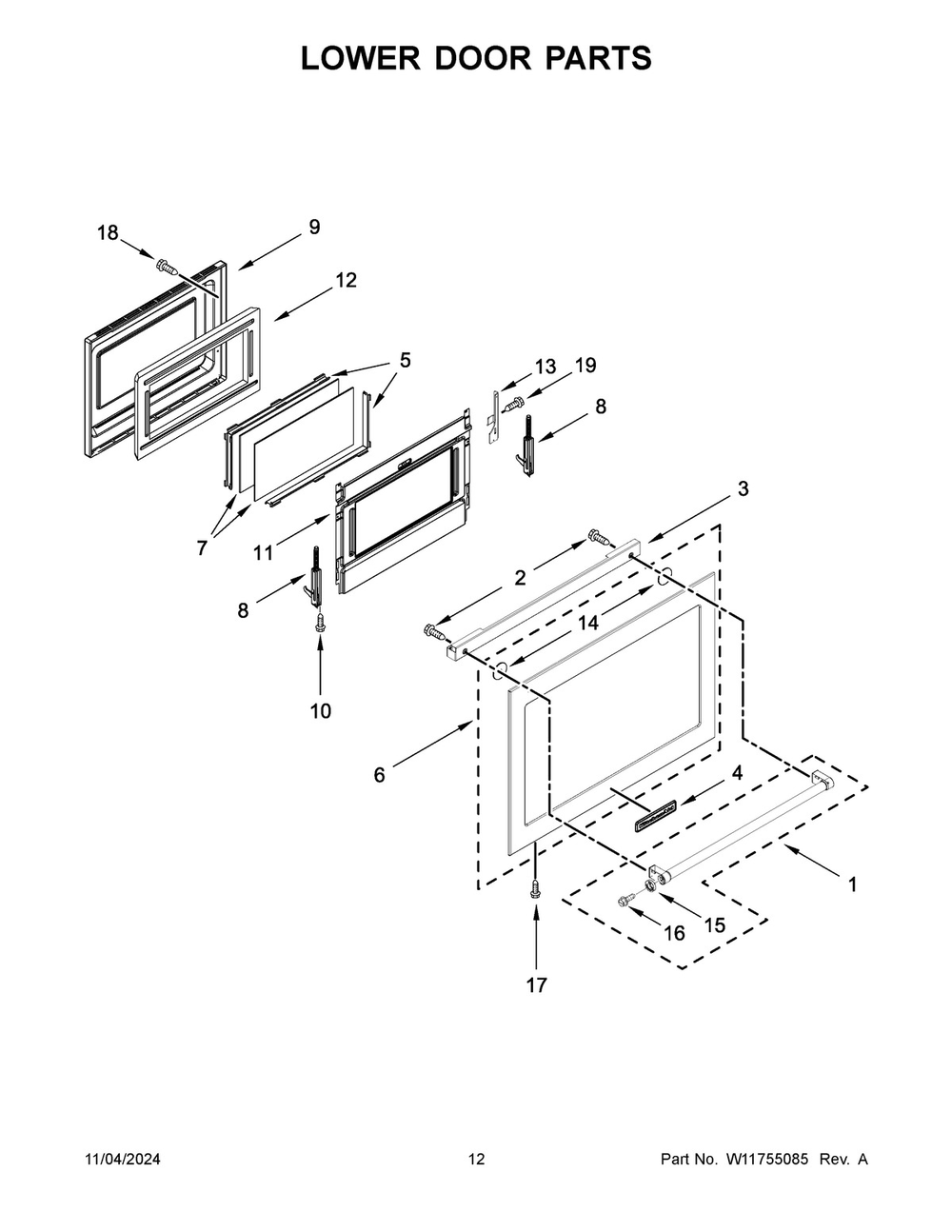

07 - Lower Door Parts Diagram and Parts List for  Whirlpool Range
07 - Lower Door Parts

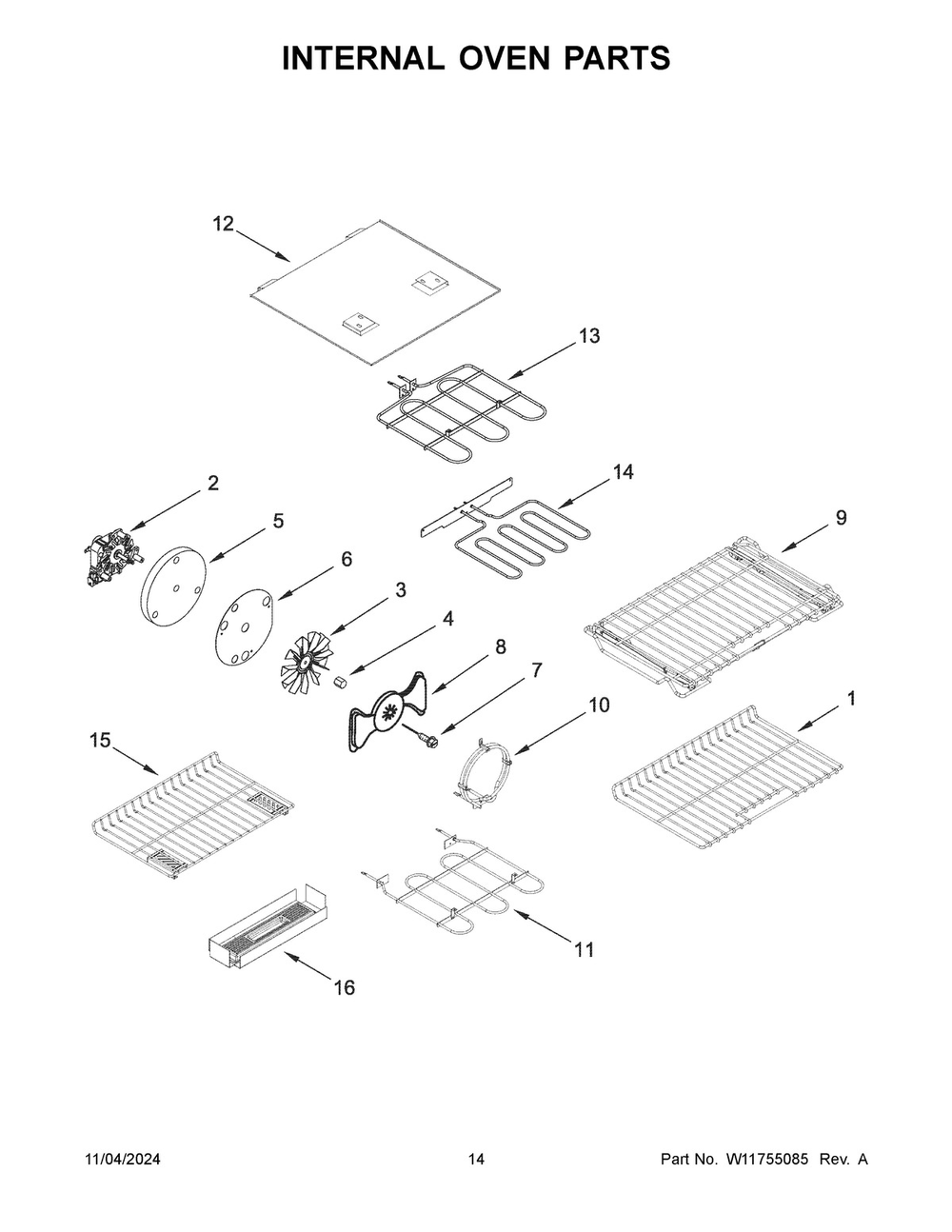

08 - Internal Oven Parts Diagram and Parts List for  Whirlpool Range
08 - Internal Oven Parts
09 - Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Range
09 - Optional Parts (Not Included)
Previous Showing All Parts Next
02 - Cooktop Parts

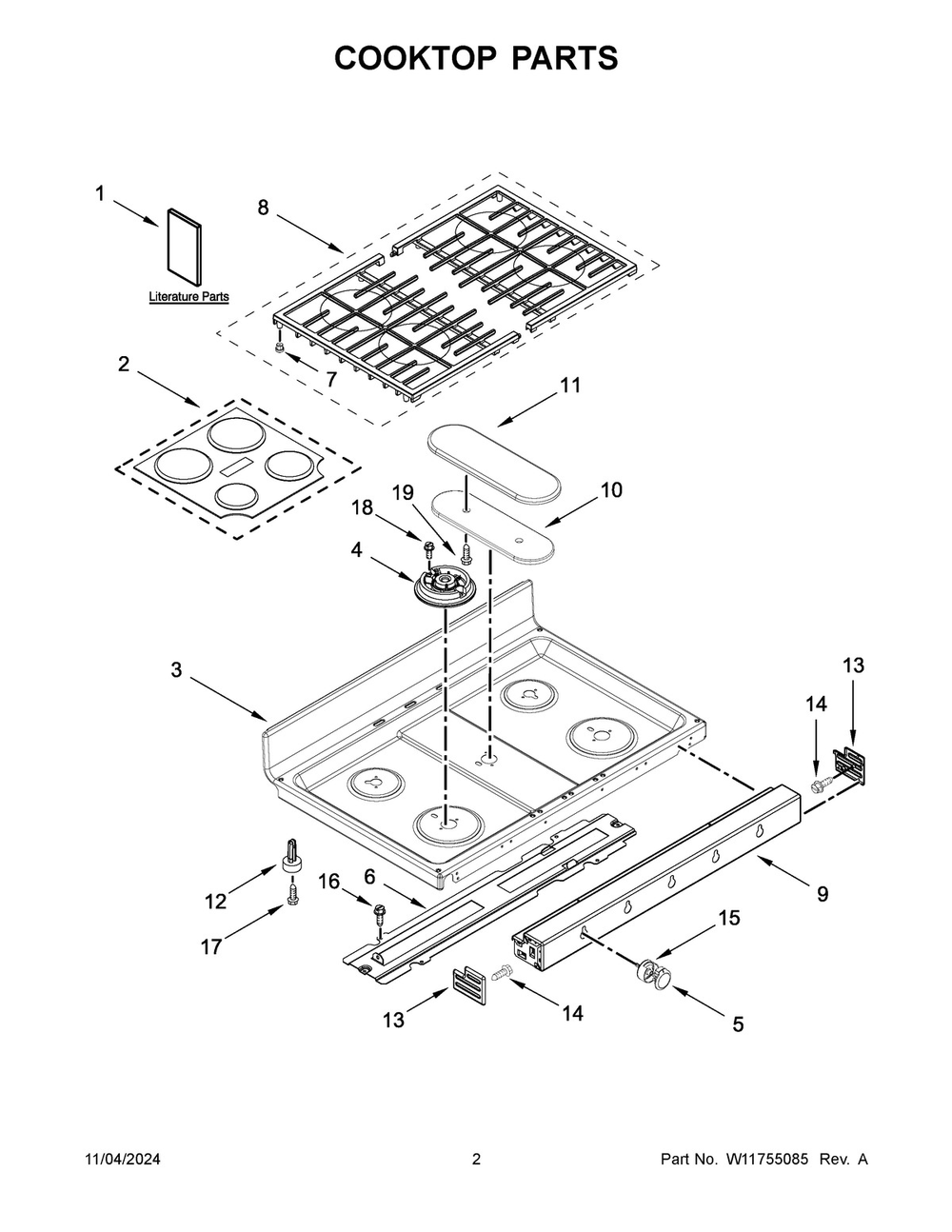

02 - Cooktop Parts Diagram and Parts List for  Whirlpool Range
  • Wire Harness – Part Number: W11172531
    Wire Harness
    Part Number: W11172531
      Special Order
    $97.71
  • USE WPL 74006784 – Part Number: 8019P026-60
    USE WPL 74006784
    Part Number: 8019P026-60
      Special Order
    $16.75
  • HARNS-WIRE – Part Number: W11172428
    HARNS-WIRE
    Part Number: W11172428
      Special Order
    $132.94
  • CLIP – Part Number: W10841090
    CLIP
    Part Number: W10841090
      Special Order
    $7.30
  • HARNS-WIRE – Part Number: W10745677
    HARNS-WIRE
    Part Number: W10745677
      Special Order
    $127.42
  • Power Cord – Part Number: W11226497
    Power Cord
    Part Number: W11226497
      Special Order
    $55.03
  • Liquid Propane Gas Converter Kit – Part Number: W11674161
    Liquid Propane Gas Converter Kit
    Part Number: W11674161
      In Stock
    $57.07
  • HARNS-WIRE – Part Number: W10408058
    HARNS-WIRE
    Part Number: W10408058
      Special Order
    $63.19
  • 1
    OWNERS MANUAL – Part Number: W11426601
    OWNERS MANUAL
    Part Number: W11426601
      No Longer Available
  • 1A
    Quick Start Guide – Part Number: W11430266
    Quick Start Guide
    Part Number: W11430266
      No Longer Available
  • 1B
    Wiring Diagram – Part Number: W11508926
    Wiring Diagram
    Part Number: W11508926
      No Longer Available
  • 2
    Burner Cap – Part Number: WPW10299236
    Burner Cap
    Part Number: WPW10299236
      In Stock
    $155.88
  • 3
    COOKTOP – Part Number: W10401393
    COOKTOP
    Part Number: W10401393
      Special Order
    $212.71
  • 4
    Burner Head - 16K – Part Number: WPW10406878
    Burner Head - 16K
    Part Number: WPW10406878
      In Stock
    $54.01
  • 4A
    Range Burner Head 6k – Part Number: WPW10406243
    Range Burner Head 6k
    Part Number: WPW10406243
      In Stock
    $27.76
  • 4B
    Range Burner Head 12k – Part Number: WPW10406797
    Range Burner Head 12k
    Part Number: WPW10406797
      In Stock
    $47.33
  • 4C
    Burner Head – Part Number: WPW10336094
    Burner Head
    Part Number: WPW10336094
      In Stock
    $106.95
  • 5
    KNOB – Part Number: W11030413
    KNOB
    Part Number: W11030413
      In Stock
    $52.99
  • 6
    BRACKET - TOP SUPPORT GA – Part Number: W10518258
    BRACKET - TOP SUPPORT GA
    Part Number: W10518258
      Special Order
    $22.00
  • 7
    Range Bumper – Part Number: W10919249
    Range Bumper
    Part Number: W10919249
      In Stock
    $12.55
  • 8
    KA GRATE KIT – Part Number: W11673268
    KA GRATE KIT
    Part Number: W11673268
      Special Order
    $201.56
  • 9
    Manifold Panel – Part Number: W11228125
    Manifold Panel
    Part Number: W11228125
      In Stock
    $100.95
  • 10
    Surface Burner – Part Number: WPW10333445
    Surface Burner
    Part Number: WPW10333445
      In Stock
    $76.45
  • 11
    Burner Cap - Black – Part Number: WPW10171140
    Burner Cap - Black
    Part Number: WPW10171140
      In Stock
    $89.35
  • 12
    Range Storage Drawer Glide Bumper – Part Number: W11189172
    Range Storage Drawer Glide Bumper
    Part Number: W11189172
      In Stock
    $16.75
  • 13
    ENDCAP-PNL – Part Number: W10823301
    ENDCAP-PNL
    Part Number: W10823301
      Special Order
    $80.05
  • 13A
    ENDCAP-PNL – Part Number: W10823299
    ENDCAP-PNL
    Part Number: W10823299
      Special Order
    $80.05
  • 14
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 15
    Knob Bezel – Part Number: W10814133
    Knob Bezel
    Part Number: W10814133
      In Stock
    $85.63
  • 16
    SCREW – Part Number: W11347848
    SCREW
    Part Number: W11347848
      Special Order
    $20.95
  • 17
    Screw – Part Number: W10491985
    Screw
    Part Number: W10491985
      In Stock
    $7.30
  • 18
    Range Torx Screw – Part Number: WP3368921
    Range Torx Screw
    Part Number: WP3368921
      In Stock
    $6.25
  • 19
    Screw – Part Number: WP4449154
    Screw
    Part Number: WP4449154
      In Stock
    $7.30
  • NI
    NUT – Part Number: 7103P02760
    NUT
    Part Number: 7103P02760
      No Longer Available
03 - Control Panel Parts

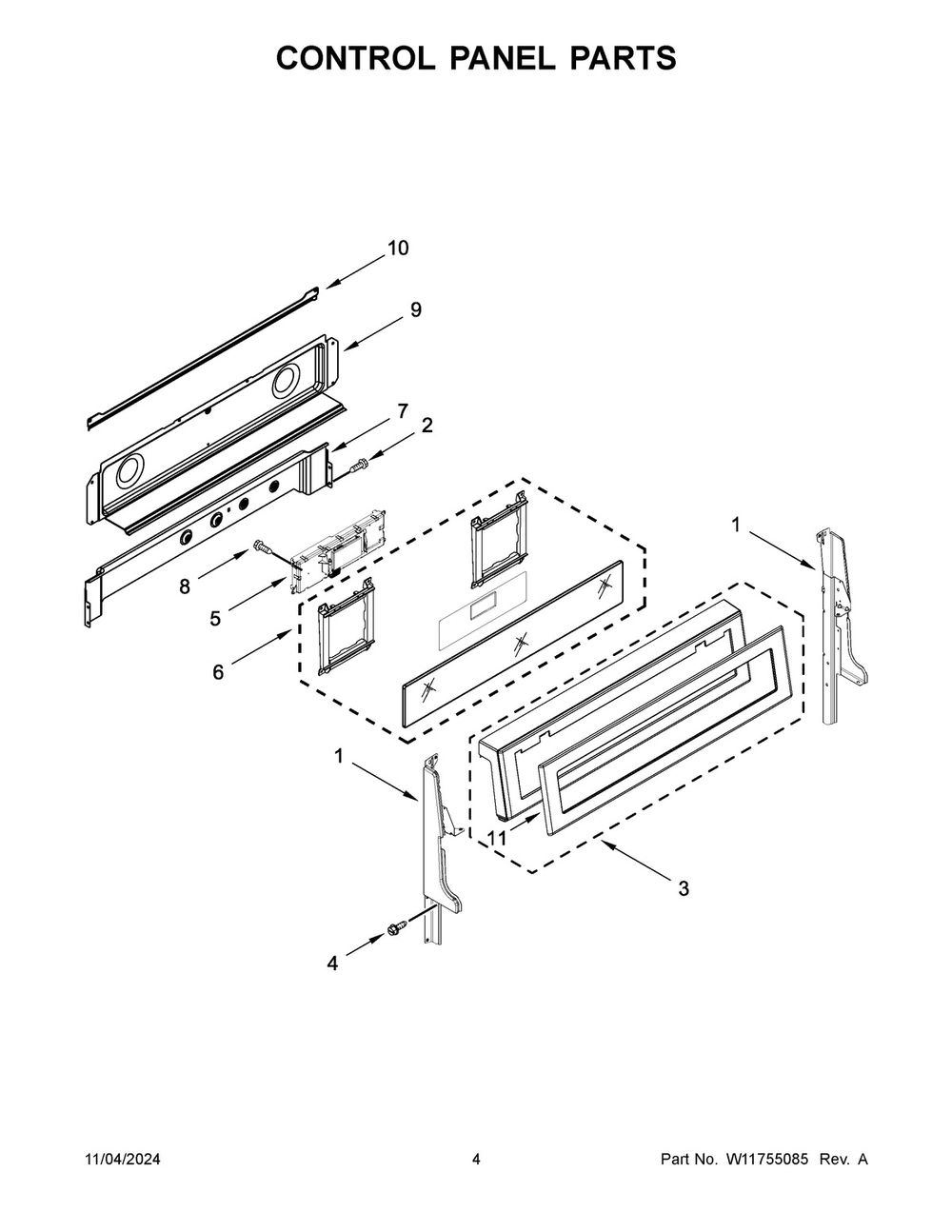

03 - Control Panel Parts Diagram and Parts List for  Whirlpool Range
  • 1
    Endcap - Left Side - Black – Part Number: W10319109
    Endcap - Left Side - Black
    Part Number: W10319109
      Special Order
    $55.03
  • 1A
    Endcap - Right Side - Black – Part Number: W10319111
    Endcap - Right Side - Black
    Part Number: W10319111
      Special Order
    $47.33
  • 2
    SCREW – Part Number: 7101P42660
    SCREW
    Part Number: 7101P42660
      No Longer Available
  • 3
    Control Panel – Part Number: W11164063
    Control Panel
    Part Number: W11164063
      In Stock
    $216.56
  • 4
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 6
    SWTCH-MEMB – Part Number: W10692425
    SWTCH-MEMB
    Part Number: W10692425
      Special Order
    $437.69
  • 7
    SHIELD-VNT – Part Number: W10278697
    SHIELD-VNT
    Part Number: W10278697
      Special Order
    $91.58
  • 8
    SCREW – Part Number: W11245710
    SCREW
    Part Number: W11245710
      In Stock
    $20.95
  • 9
    COVER-REAR – Part Number: W10776098
    COVER-REAR
    Part Number: W10776098
      Special Order
    $71.35
  • 10
    Shield – Part Number: WPW10299338
    Shield
    Part Number: WPW10299338
      Special Order
    $51.97
04 - Manifold Parts

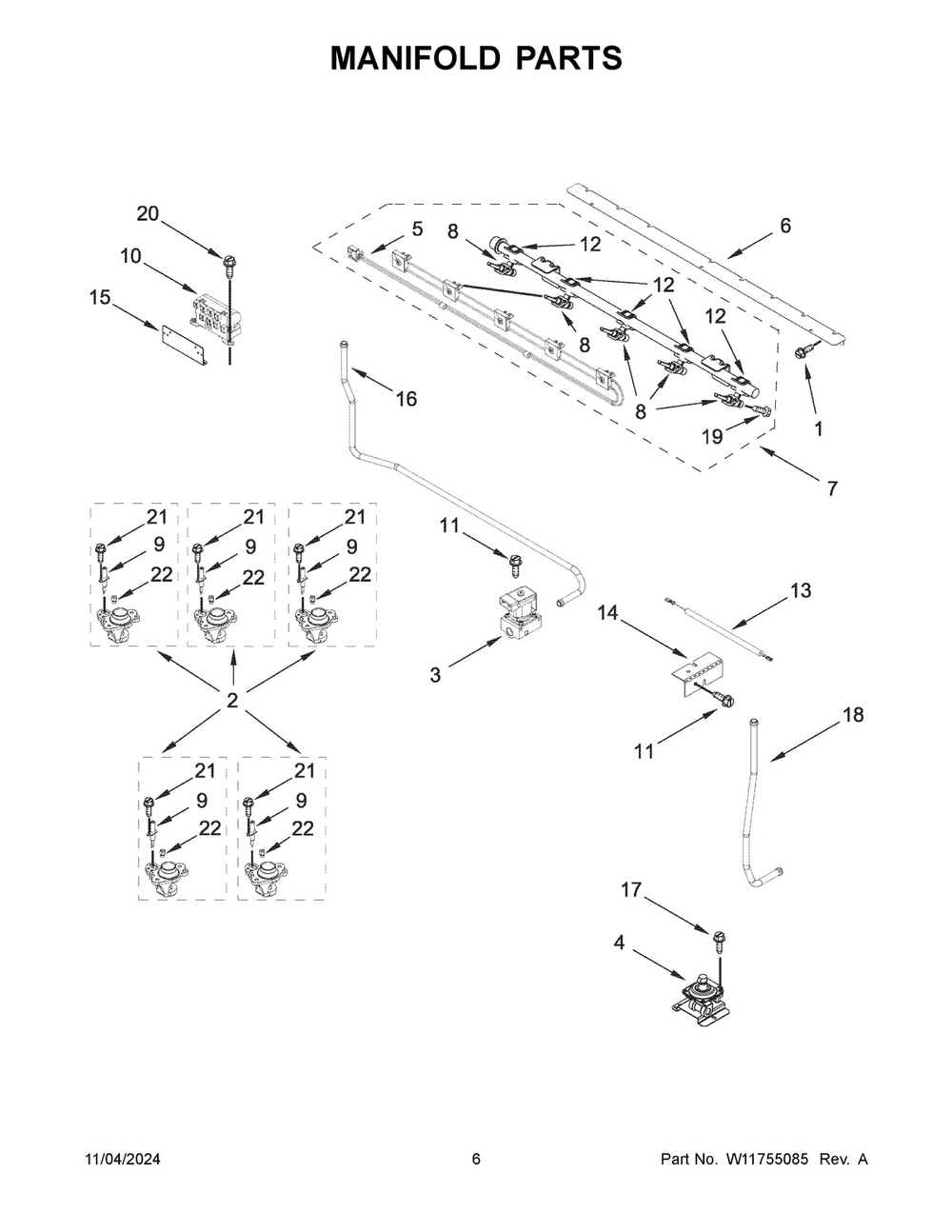

04 - Manifold Parts Diagram and Parts List for  Whirlpool Range
  • 1
    Range Screw – Part Number: WPY706189
    Range Screw
    Part Number: WPY706189
      In Stock
    $7.30
  • 2
    HOLDER-ORF – Part Number: W11230935
    HOLDER-ORF
    Part Number: W11230935
      In Stock
    $58.09
  • 2A
    HOLDER-ORF – Part Number: W10643269
    HOLDER-ORF
    Part Number: W10643269
      In Stock
    $59.11
  • 2B
    HOLDER-ORF – Part Number: W11685612
    HOLDER-ORF
    Part Number: W11685612
      In Stock
    $51.45
  • 2C
    Orifice Holder – Part Number: W10643271
    Orifice Holder
    Part Number: W10643271
      In Stock
    $62.17
  • 2D
    Orifice Holder – Part Number: W10643272
    Orifice Holder
    Part Number: W10643272
      In Stock
    $62.17
  • 3
    Range Surface Lock-Out Valve – Part Number: W10911971
    Range Surface Lock-Out Valve
    Part Number: W10911971
      In Stock
    $154.47
  • 4
    VALVE-GAS – Part Number: W10582429
    VALVE-GAS
    Part Number: W10582429
      Special Order
    $89.76
  • 5
    Wire Harness – Part Number: W11241684
    Wire Harness
    Part Number: W11241684
      In Stock
    $85.97
  • 6
    BRKT-SUPRT – Part Number: WPW10276466
    BRKT-SUPRT
    Part Number: WPW10276466
      Special Order
    $52.99
  • 7
    MANIFOLD – Part Number: W11684563
    MANIFOLD
    Part Number: W11684563
      On Order
    $129.55
  • 8
    VALVE-BURNER – Part Number: W11740802
    VALVE-BURNER
    Part Number: W11740802
      In Stock
    $48.36
  • 8A
    Burner Valve - Left and Right Rear – Part Number: W10718182
    Burner Valve - Left and Right Rear
    Part Number: W10718182
      In Stock
    $122.95
  • 8B
    Burner Valve - Right Front – Part Number: W10718181
    Burner Valve - Right Front
    Part Number: W10718181
      In Stock
    $122.95
  • 9
    Surface Burner Igniter – Part Number: W11208293
    Surface Burner Igniter
    Part Number: W11208293
      In Stock
    $46.30
  • 9A
    Surface Igniter – Part Number: W10637673
    Surface Igniter
    Part Number: W10637673
      Special Order
    $51.45
  • 10
    Spark Module – Part Number: 74009098
    Spark Module
    Part Number: 74009098
      In Stock
    $154.45
  • 11
    SCREW – Part Number: W10709795
    SCREW
    Part Number: W10709795
      Special Order
    $17.80
  • 12
    Mounting Bracket – Part Number: W10949105
    Mounting Bracket
    Part Number: W10949105
      Special Order
    $25.15
  • 13
    EXTENSION – Part Number: W10636384
    EXTENSION
    Part Number: W10636384
      Special Order
    $68.29
  • 14
    SHIELD – Part Number: W10324366
    SHIELD
    Part Number: W10324366
      Special Order
    $45.27
  • 15
    BRKT-SUPRT – Part Number: W10319059
    BRKT-SUPRT
    Part Number: W10319059
      Special Order
    $43.21
  • 16
    TUBING-GAS – Part Number: W10642388
    TUBING-GAS
    Part Number: W10642388
      Special Order
    $87.89
  • 17
    SCREW – Part Number: 7101P42660
    SCREW
    Part Number: 7101P42660
      No Longer Available
  • 18
    TUBING-GAS – Part Number: W10524331
    TUBING-GAS
    Part Number: W10524331
      Special Order
    $34.97
  • 19
    SCREW – Part Number: W10295997
    SCREW
    Part Number: W10295997
      In Stock
    $11.50
  • 20
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 21
    Range Igniter Screw – Part Number: WP8273062
    Range Igniter Screw
    Part Number: WP8273062
      In Stock
    $7.30
  • 22
    SPUD-ORFCE – Part Number: W11160344
    SPUD-ORFCE
    Part Number: W11160344
      Special Order
    $48.36
  • 22A
    SPUD-ORFCE – Part Number: W11160345
    SPUD-ORFCE
    Part Number: W11160345
      Special Order
    $48.36
  • 22B
    SPUD-ORFCE – Part Number: W11160347
    SPUD-ORFCE
    Part Number: W11160347
      Special Order
    $48.36
  • 22C
    SPUD-ORFCE – Part Number: W11160346
    SPUD-ORFCE
    Part Number: W11160346
      In Stock
    $48.36
05 - Chassis Parts

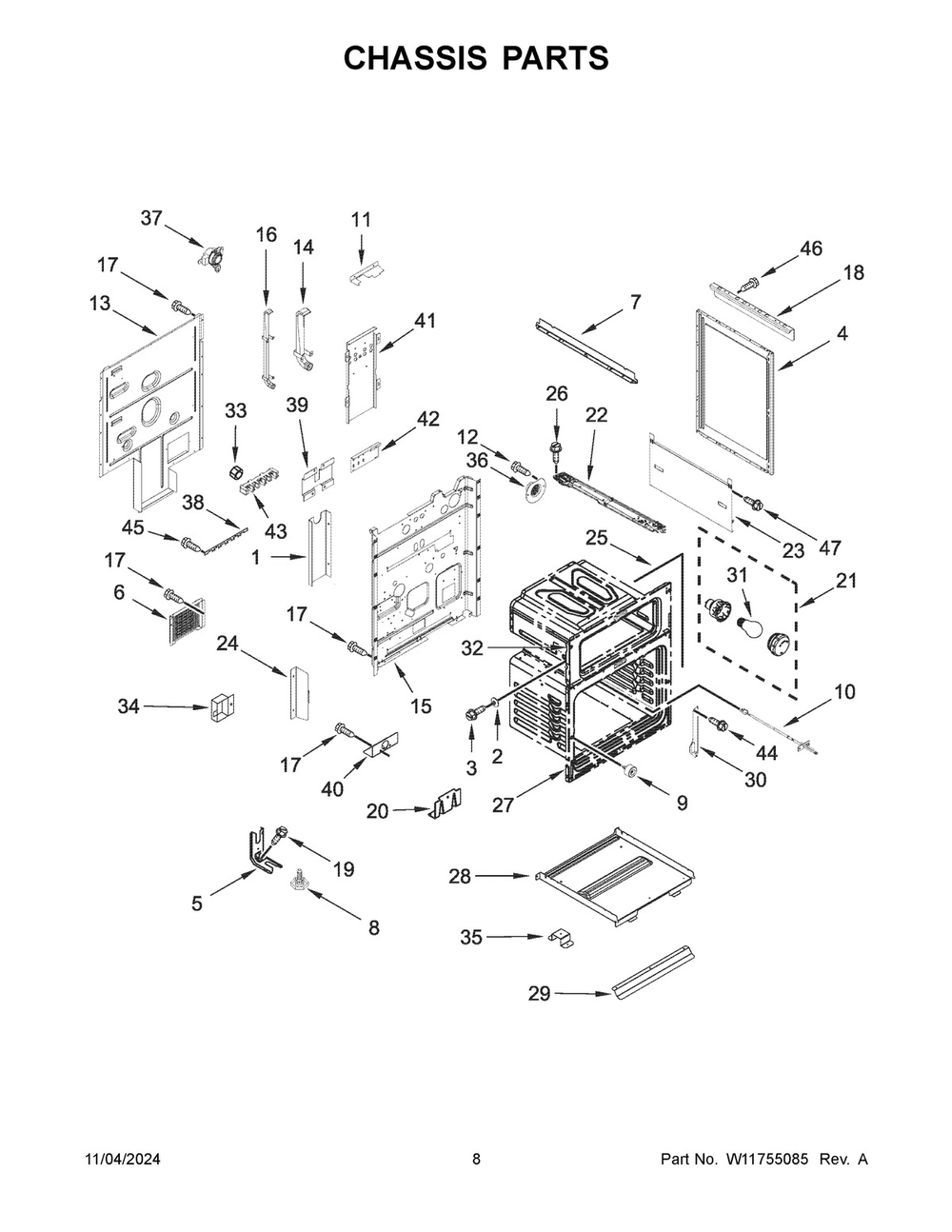

05 - Chassis Parts Diagram and Parts List for  Whirlpool Range
  • Insulation – Part Number: WPW10271637
    Insulation
    Part Number: WPW10271637
      Special Order
    $62.17
  • INSULATION – Part Number: W11688548
    INSULATION
    Part Number: W11688548
      Special Order
    $19.90
  • Insulation – Part Number: WPW10322111
    Insulation
    Part Number: WPW10322111
      Special Order
    $75.95
  • INSULATION – Part Number: W11685361
    INSULATION
    Part Number: W11685361
      Special Order
    $26.73
  • 1
    SHIELD-HT – Part Number: W10332459
    SHIELD-HT
    Part Number: W10332459
      Special Order
    $45.27
  • 3
    Screw – Part Number: WPW10267456
    Screw
    Part Number: WPW10267456
      Special Order
    $7.30
  • 5
    Range Anti-Tip Bracket – Part Number: WP3801F656-51
    Range Anti-Tip Bracket
    Part Number: WP3801F656-51
      In Stock
    $8.35
  • 6
    COVER-BLCK – Part Number: W10312612
    COVER-BLCK
    Part Number: W10312612
      Special Order
    $60.13
  • 7
    SPACER-PNL – Part Number: W10357697
    SPACER-PNL
    Part Number: W10357697
      Special Order
    $19.90
  • 8
    Leveler Foot Screw (Nylon) – Part Number: W11665456
    Leveler Foot Screw (Nylon)
    Part Number: W11665456
      In Stock
    $23.05
  • 9
    BUMPER – Part Number: W10105790
    BUMPER
    Part Number: W10105790
      Special Order
    $11.50
  • 10
    Temperature Sensor – Part Number: WP7430P044-60
    Temperature Sensor
    Part Number: WP7430P044-60
      In Stock
    $101.95
  • 11
    COVR-WIRE – Part Number: W10268558
    COVR-WIRE
    Part Number: W10268558
      Special Order
    $51.45
  • 12
    SCREW – Part Number: 7101P43460
    SCREW
    Part Number: 7101P43460
      No Longer Available
  • 13
    COVR-WIRE – Part Number: WPW10261386
    COVR-WIRE
    Part Number: WPW10261386
      Special Order
    $82.56
  • 14
    TUBE-VENT – Part Number: W10337391
    TUBE-VENT
    Part Number: W10337391
      Special Order
    $45.27
  • 15
    COVER-REAR – Part Number: W10668730
    COVER-REAR
    Part Number: W10668730
      Special Order
    $106.95
  • 16
    Vent Tube – Part Number: WPW10323793
    Vent Tube
    Part Number: WPW10323793
      Special Order
    $62.17
  • 17
    SCREW – Part Number: 7101P42660
    SCREW
    Part Number: 7101P42660
      No Longer Available
  • 18
    BRKT-SUPRT – Part Number: W10319087
    BRKT-SUPRT
    Part Number: W10319087
      Special Order
    $48.36
  • 19
    Anti-Tip Screw (Screw only) – Part Number: WP7101P485-60
    Anti-Tip Screw (Screw only)
    Part Number: WP7101P485-60
      Special Order
    $27.76
  • 20
    SUPPORT – Part Number: W10863342
    SUPPORT
    Part Number: W10863342
      Special Order
    $19.90
  • 22
    LATCH-DOOR – Part Number: W11166856
    LATCH-DOOR
    Part Number: W11166856
      In Stock
    $134.92
  • 23
    SHIELD-SIDE INSULATION – Part Number: W10538516
    SHIELD-SIDE INSULATION
    Part Number: W10538516
      Special Order
    $68.29
  • 24
    COVR-WIRE – Part Number: W10268559
    COVR-WIRE
    Part Number: W10268559
      Special Order
    $55.03
  • 25A
    GASKT-DOOR – Part Number: W11594140
    GASKT-DOOR
    Part Number: W11594140
      Special Order
    $54.01
  • 26
    SCREW – Part Number: 74003975
    SCREW
    Part Number: 74003975
      In Stock
    $20.95
  • 28
    PAN, ELEMENT – Part Number: W10548601
    PAN, ELEMENT
    Part Number: W10548601
      Special Order
    $72.37
  • 29
    RETAINER – Part Number: W10253470
    RETAINER
    Part Number: W10253470
      Special Order
    $49.39
  • 30
    COVER – Part Number: W10410463
    COVER
    Part Number: W10410463
      Special Order
    $56.05
  • 30A
    COVER – Part Number: W10410461
    COVER
    Part Number: W10410461
      In Stock
    $55.03
  • 31
    Light Bulb - 40W – Part Number: 8009
    Light Bulb - 40W
    Part Number: 8009
      In Stock
    $17.80
  • 33
    Plate Nut – Part Number: WP3400029
    Plate Nut
    Part Number: WP3400029
      In Stock
    $9.40
  • 34
    Connector, Cover – Part Number: 8285593
    Connector, Cover
    Part Number: 8285593
      Special Order
    $55.03
  • 35
    BRKT-SUPRT – Part Number: W10260545
    BRKT-SUPRT
    Part Number: W10260545
      Special Order
    $14.65
  • 36
    TUBE-EXTNT – Part Number: W10322408
    TUBE-EXTNT
    Part Number: W10322408
      Special Order
    $73.39
  • 37
    Range High Limit Thermostat – Part Number: WP7403P899-60
    Range High Limit Thermostat
    Part Number: WP7403P899-60
      In Stock
    $92.44
  • 38
    USE WPL 74005653 – Part Number: 8036P012-60
    USE WPL 74005653
    Part Number: 8036P012-60
      Special Order
    $26.20
  • 39
    USE WPL 74004532 – Part Number: 7003P104-60
    USE WPL 74004532
    Part Number: 7003P104-60
      Special Order
    $25.15
  • 40
    BRKT-SRVCE – Part Number: W10190166
    BRKT-SRVCE
    Part Number: W10190166
      Special Order
    $13.60
  • 41
    BRKT-MNTG – Part Number: W10261388
    BRKT-MNTG
    Part Number: W10261388
      Special Order
    $45.27
  • 42
    SHIELD-HT – Part Number: W10332449
    SHIELD-HT
    Part Number: W10332449
      In Stock
    $45.27
  • 43
    Range Main Power Terminal Block – Part Number: WP8203546
    Range Main Power Terminal Block
    Part Number: WP8203546
      In Stock
    $24.10
  • 44
    Range Ground Screw – Part Number: WP4449743
    Range Ground Screw
    Part Number: WP4449743
      In Stock
    $7.30
  • 45
    Screw – Part Number: WP488488
    Screw
    Part Number: WP488488
      In Stock
    $9.40
  • 46
    Screw – Part Number: WP98008545
    Screw
    Part Number: WP98008545
      In Stock
    $7.30
  • 47
    SCREW – Part Number: W10443110
    SCREW
    Part Number: W10443110
      In Stock
    $13.60
  • NI
    Insulation – Part Number: WPW10204079
    Insulation
    Part Number: WPW10204079
      Special Order
    $65.23
06 - Upper Door Parts
06 - Upper Door Parts Diagram and Parts List for  Whirlpool Range
  • 1
    LINER-DOOR – Part Number: W11103615
    LINER-DOOR
    Part Number: W11103615
      Special Order
    $127.95
  • 2
    GLASS-DOOR – Part Number: W11132120
    GLASS-DOOR
    Part Number: W11132120
      In Stock
    $76.85
  • 3
    FRAME-WNDW – Part Number: WPW10272708
    FRAME-WNDW
    Part Number: WPW10272708
      Special Order
    $77.19
  • 4
    Screw – Part Number: WPW10292297
    Screw
    Part Number: WPW10292297
      In Stock
    $7.30
  • 5
    RETAINER – Part Number: W10485723
    RETAINER
    Part Number: W10485723
      Special Order
    $103.95
  • 6
    Insulation – Part Number: WPW10321271
    Insulation
    Part Number: WPW10321271
      Special Order
    $58.09
  • 7
    Reciever Hinge – Part Number: W10647259
    Reciever Hinge
    Part Number: W10647259
      In Stock
    $7.30
  • 8
    SPACER – Part Number: W10575917
    SPACER
    Part Number: W10575917
      Special Order
    $18.85
  • 9
    Door Hinge - Left Side – Part Number: WPW10485733
    Door Hinge - Left Side
    Part Number: WPW10485733
      In Stock
    $47.33
  • 9A
    Door Hinge - Right Side – Part Number: WPW10485732
    Door Hinge - Right Side
    Part Number: WPW10485732
      In Stock
    $47.33
  • 10
    SCREW – Part Number: W10831019
    SCREW
    Part Number: W10831019
      In Stock
    $8.35
  • 12
    GLASS-DOOR – Part Number: W11132193
    GLASS-DOOR
    Part Number: W11132193
      Special Order
    $324.54
  • 13
    Range Screw – Part Number: W10777162
    Range Screw
    Part Number: W10777162
      In Stock
    $7.30
  • 14
    Kitchen Aid Handle Medallions (Red) – Part Number: W10846207
    Kitchen Aid Handle Medallions (Red)
    Part Number: W10846207
      In Stock
    $27.76
  • 15
    SCREW – Part Number: W10920281
    SCREW
    Part Number: W10920281
      In Stock
    $8.35
  • 16
    Range Screw – Part Number: WPW10317886
    Range Screw
    Part Number: WPW10317886
      In Stock
    $7.30
  • 17
    SCREW – Part Number: W11690596
    SCREW
    Part Number: W11690596
      Special Order
    $26.73
07 - Lower Door Parts
07 - Lower Door Parts Diagram and Parts List for  Whirlpool Range
08 - Internal Oven Parts
08 - Internal Oven Parts Diagram and Parts List for  Whirlpool Range
  • 1
    Oven Rack – Part Number: W11550107
    Oven Rack
    Part Number: W11550107
      In Stock
    $78.95
  • 2
    Fan Motor – Part Number: W11235883
    Fan Motor
    Part Number: W11235883
      Special Order
    $133.61
  • 3
    FAN-CONVCT – Part Number: W10819914
    FAN-CONVCT
    Part Number: W10819914
      In Stock
    $49.39
  • 4
    NUT – Part Number: W10794042
    NUT
    Part Number: W10794042
      Special Order
    $12.55
  • 5
    INSULATION – Part Number: W10274268
    INSULATION
    Part Number: W10274268
      Special Order
    $50.42
  • 6
    BRKT-MNTG – Part Number: W10339476
    BRKT-MNTG
    Part Number: W10339476
      Special Order
    $49.39
  • 7
    SCREW – Part Number: W10850807
    SCREW
    Part Number: W10850807
      Special Order
    $7.30
  • 8
    Cover, Fan – Part Number: 8303962BU
    Cover, Fan
    Part Number: 8303962BU
      Special Order
    $140.67
  • 9
    Oven Rack – Part Number: WPW10570870
    Oven Rack
    Part Number: WPW10570870
      In Stock
    $205.49
  • 10
    ELEMENT – Part Number: W10271639
    ELEMENT
    Part Number: W10271639
      Special Order
    $154.03
  • 11
    Broil Element – Part Number: WPW10611615
    Broil Element
    Part Number: WPW10611615
      In Stock
    $95.94
  • 12
    SHIELD-HT – Part Number: W10319762
    SHIELD-HT
    Part Number: W10319762
      Special Order
    $75.95
  • 13
    ELMNT-BROL – Part Number: W10317476
    ELMNT-BROL
    Part Number: W10317476
      Special Order
    $103.95
  • 14
    Bake Element – Part Number: W11662148
    Bake Element
    Part Number: W11662148
      In Stock
    $59.11
  • 15
    RACK-OVEN – Part Number: W10685968
    RACK-OVEN
    Part Number: W10685968
      Special Order
    $100.95
  • 16
    RESERVOIR – Part Number: W11403917
    RESERVOIR
    Part Number: W11403917
      Special Order
    $118.95
09 - Optional Parts (Not Included)
09 - Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Range

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
