Thermador DUAL FUEL RANGE Replacement Parts For Model PRD484EEHC (01)

We Sell Only Genuine Thermador Parts

Popular Parts for PRD484EEHC

Search Within Model

Questions & Answers for Thermador PRD484EEHC
Browse all Parts Search by Area
Controls Diagram and Parts List for 01 Thermador Range
Controls
Cooktop Diagram and Parts List for 01 Thermador Range
Cooktop
Door Diagram and Parts List for 01 Thermador Range
Door
Door Diagram and Parts List for 01 Thermador Range
Door
Fan/latch Diagram and Parts List for 01 Thermador Range
Fan/latch
Grill Grid/racks Diagram and Parts List for 01 Thermador Range
Grill Grid/racks
Heater Element/regulator Diagram and Parts List for 01 Thermador Range
Heater Element/regulator
Manifold/regulator/tubes Diagram and Parts List for 01 Thermador Range
Manifold/regulator/tubes

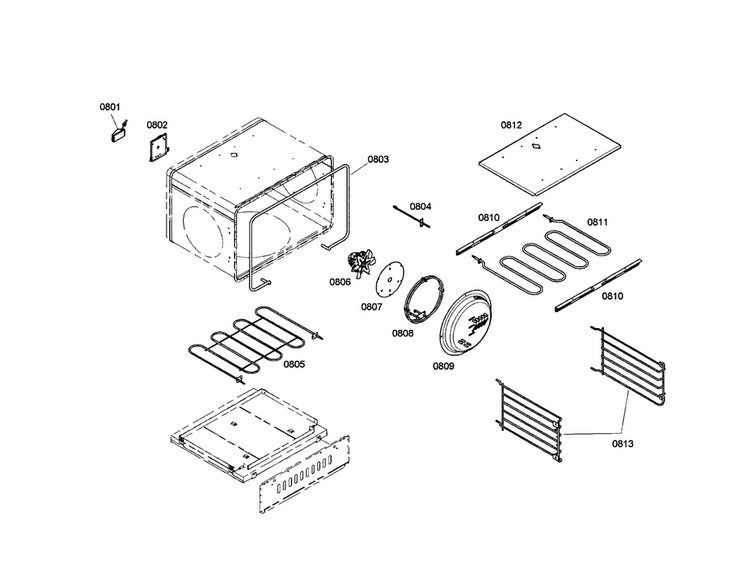

Motor/cover/rack Support Diagram and Parts List for 01 Thermador Range
Motor/cover/rack Support

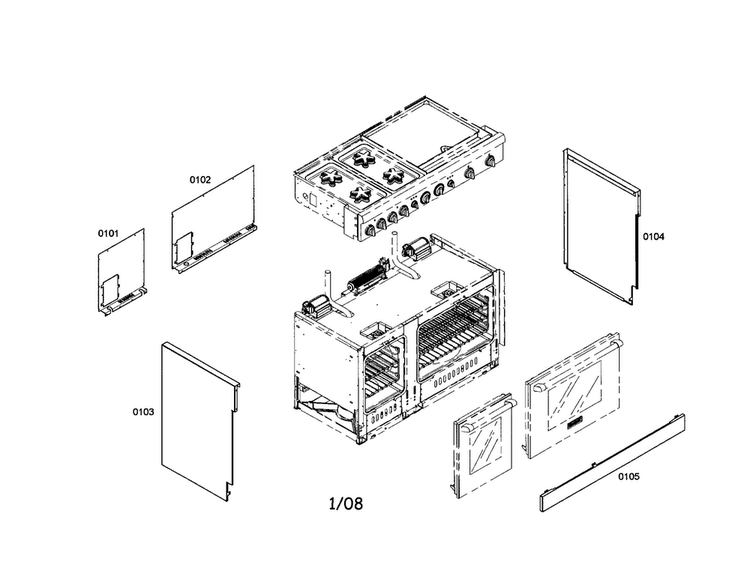

Panels Diagram and Parts List for 01 Thermador Range
Panels

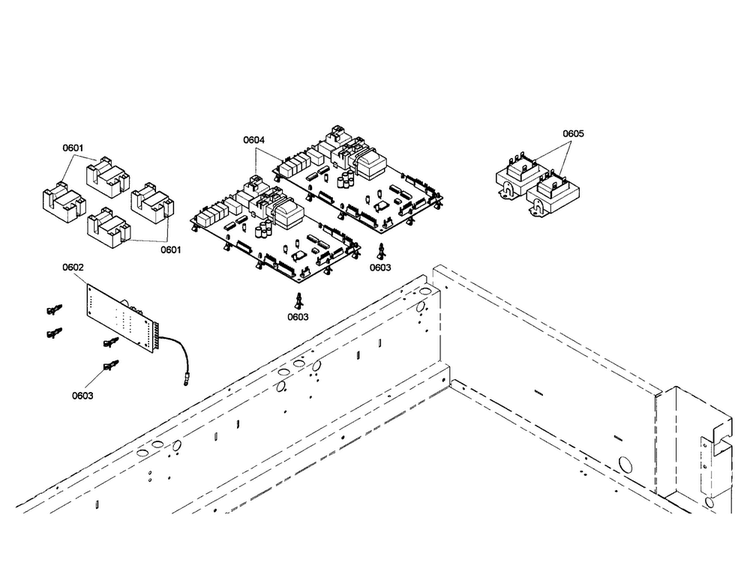

Pc Board/ignition Device Diagram and Parts List for 01 Thermador Range
Pc Board/ignition Device

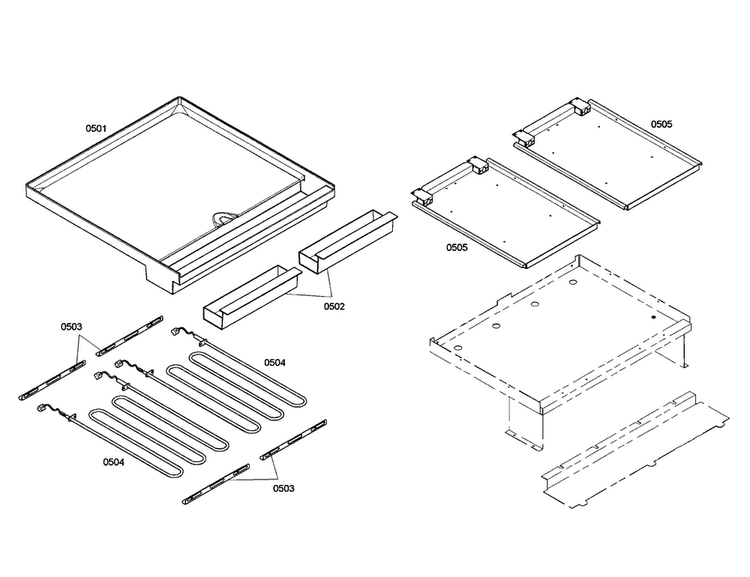

Plate/heater Element Diagram and Parts List for 01 Thermador Range
Plate/heater Element

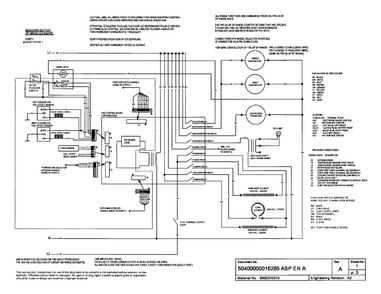

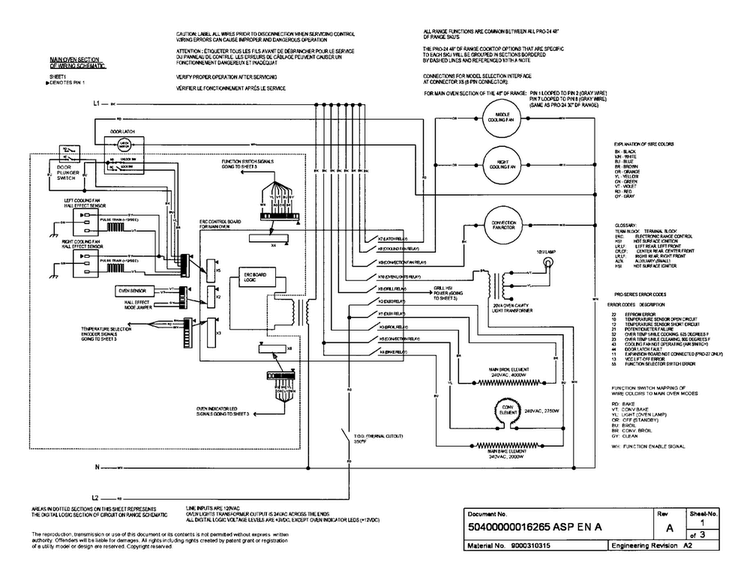

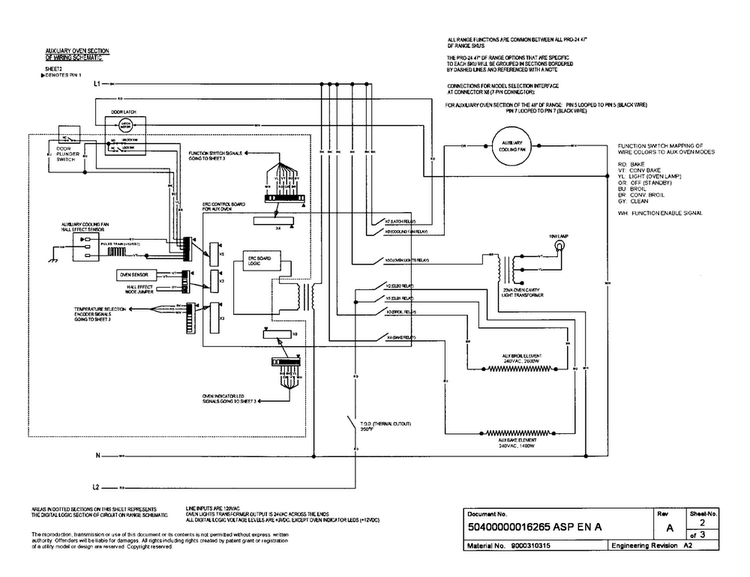

Wiring Diagram Diagram and Parts List for 01 Thermador Range
Wiring Diagram

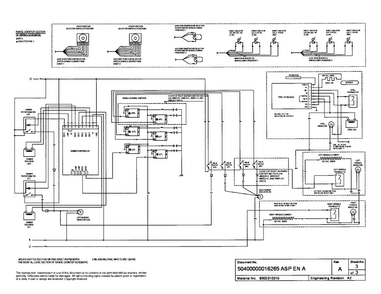

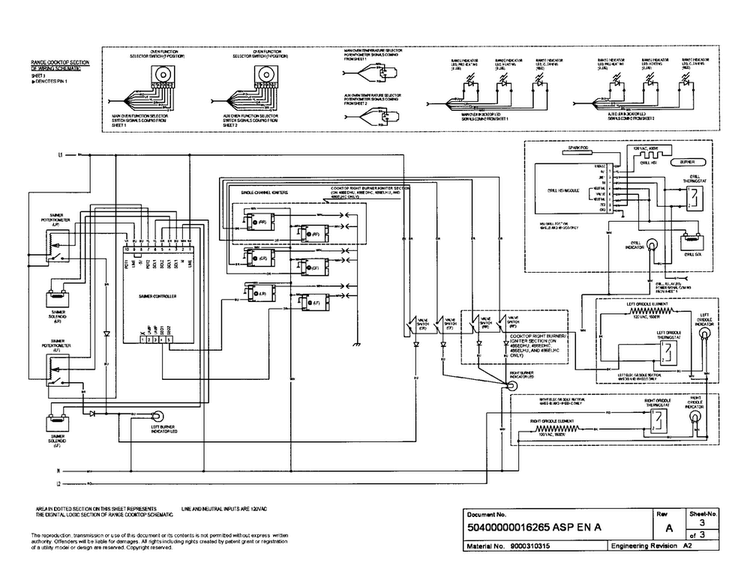

Wiring Diagram Diagram and Parts List for 01 Thermador Range
Wiring Diagram
Wiring Diagram Diagram and Parts List for 01 Thermador Range
Wiring Diagram
Previous Showing All Parts Next
Controls

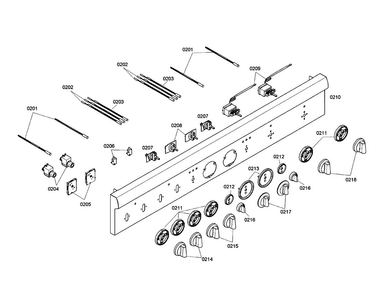

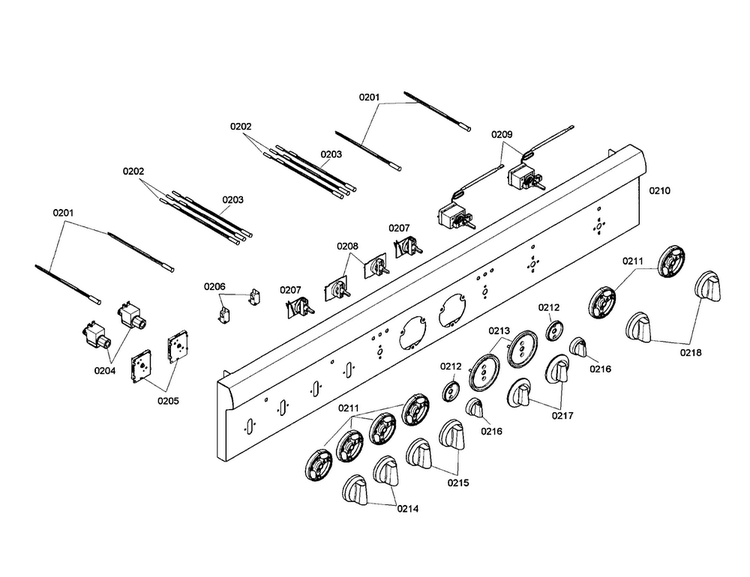

Controls Diagram and Parts List for 01 Thermador Range
  • 201
    INDICATOR – Part Number: 00617886
    INDICATOR
    Part Number: 00617886
      In Stock
    $58.66
  • 202
    DIODE-LED – Part Number: 00420343
    DIODE-LED
    Part Number: 00420343
      Special Order
    $71.80
  • 203
    FIXING KIT – Part Number: 00654845
    FIXING KIT
    Part Number: 00654845
      Special Order
    $76.59
  • 204
    VALVE – Part Number: 00423093
    VALVE
    Part Number: 00423093
      In Stock
    $162.40
  • 205
    SPARK IGNITION SWITCH – Part Number: 00422748
    SPARK IGNITION SWITCH
    Part Number: 00422748
      In Stock
    $56.20
  • 206
    SWITCH – Part Number: 00428049
    SWITCH
    Part Number: 00428049
      Special Order
    $14.26
  • 207
    SWITCH-SELECTOR – Part Number: 00619078
    SWITCH-SELECTOR
    Part Number: 00619078
      Special Order
    $86.97
  • 208
    POTENTIOMETER – Part Number: 00624610
    POTENTIOMETER
    Part Number: 00624610
      In Stock
    $111.83
  • 209
    REGULATOR-TEMPERATURE – Part Number: 00623921
    REGULATOR-TEMPERATURE
    Part Number: 00623921
      In Stock
    $89.69
  • 210
    PANEL – Part Number: 00246122
    PANEL
    Part Number: 00246122
      Special Order
    $486.20
  • 211
    RING – Part Number: 00609090
    RING
    Part Number: 00609090
      Special Order
    $27.20
  • 212
    RING – Part Number: 00600904
    RING
    Part Number: 00600904
      Special Order
    $24.61
  • 213
    RING – Part Number: 00600596
    RING
    Part Number: 00600596
      Special Order
    $12.95
  • 214
    KNOB – Part Number: 00609108
    KNOB
    Part Number: 00609108
      Special Order
    $87.02
  • 215
    KNOB – Part Number: 00609105
    KNOB
    Part Number: 00609105
      In Stock
    $87.02
  • 216
    00 Knob – Part Number: 00609106
    00 Knob
    Part Number: 00609106
      In Stock
    $56.01
  • 217
    KNOB-TEMPERATURE – Part Number: 00621393
    KNOB-TEMPERATURE
    Part Number: 00621393
      Special Order
    $81.85
  • 218
    KNOB – Part Number: 00609102
    KNOB
    Part Number: 00609102
      Special Order
    $87.02
Cooktop

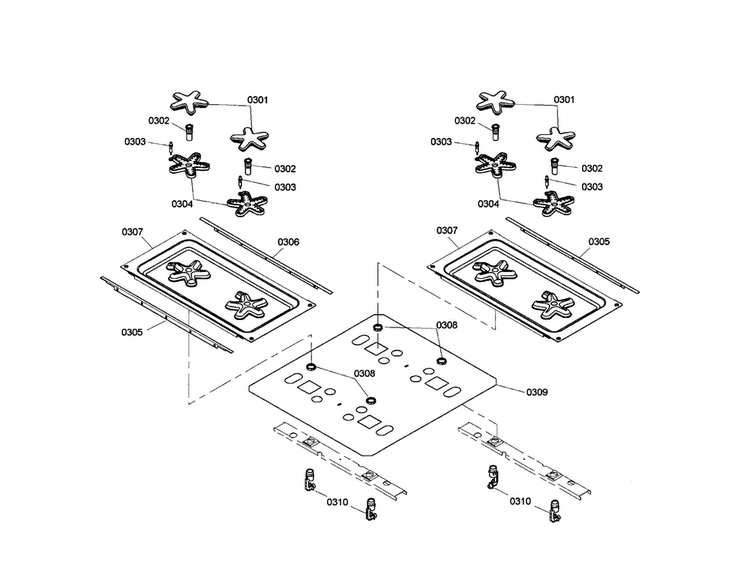

Cooktop Diagram and Parts List for 01 Thermador Range
  • 301
    Range Surface Burner Cap – Part Number: 00494133
    Range Surface Burner Cap
    Part Number: 00494133
      No Longer Available
  • 302
    TUBE – Part Number: 00189023
    TUBE
    Part Number: 00189023
      In Stock
    $37.67
  • 303
    IGNITION DEVICE – Part Number: 00603777
    IGNITION DEVICE
    Part Number: 00603777
      Special Order
    $24.61
  • 304
    Cooktop Burner Base – Part Number: 00494134
    Cooktop Burner Base
    Part Number: 00494134
      Special Order
    $104.67
  • 305
    PANEL-INSERT – Part Number: 00369946
    PANEL-INSERT
    Part Number: 00369946
      In Stock
    $56.01
  • 306
    PANEL-INSERT – Part Number: 00369945
    PANEL-INSERT
    Part Number: 00369945
      Special Order
    $56.01
  • 307
    Spilltray, pro – Part Number: 66644
    Spilltray, pro
    Part Number: 66644
      No Longer Available
  • 308
    NUT – Part Number: 00188978
    NUT
    Part Number: 00188978
      On Order
    $18.13
  • 309
    HEAT SHIELD – Part Number: 00479448
    HEAT SHIELD
    Part Number: 00479448
      Special Order
    $81.85
  • 310
    HOLDER – Part Number: 00600607
    HOLDER
    Part Number: 00600607
      In Stock
    $30.61
Door

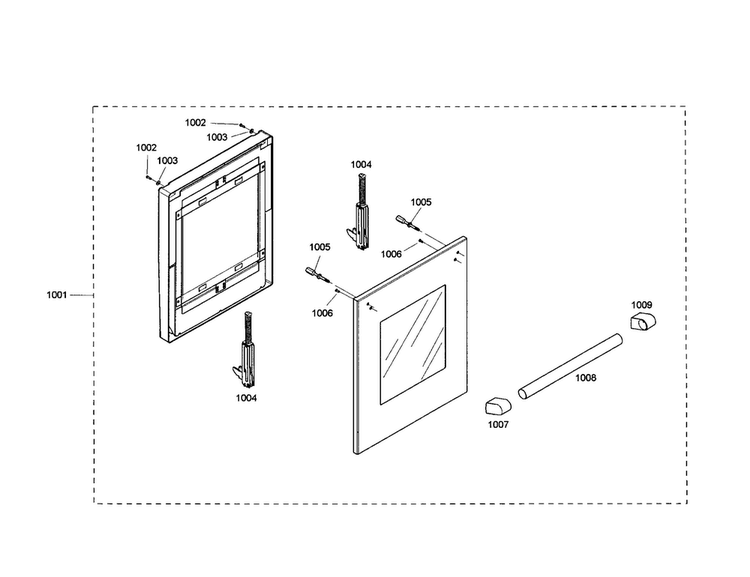

Door Diagram and Parts List for 01 Thermador Range
  • 1001
    DOOR – Part Number: 00479748
    DOOR
    Part Number: 00479748
      Special Order
    $1631.77
  • 1002
    SCREW – Part Number: 00602682
    SCREW
    Part Number: 00602682
      Special Order
    $9.72
  • 1003
    WASHER – Part Number: 00425408
    WASHER
    Part Number: 00425408
      Special Order
    $6.47
  • 1004
    Door Hinge – Part Number: 00644414
    Door Hinge
    Part Number: 00644414
      Special Order
    $69.22
  • 1005
    STUD – Part Number: 00610366
    STUD
    Part Number: 00610366
      Special Order
    $77.14
  • 1006
    Screw – Part Number: 00610349
    Screw
    Part Number: 00610349
      Special Order
    $6.47
  • 1007
    SUPPORT – Part Number: 00610368
    SUPPORT
    Part Number: 00610368
      Special Order
    $80.81
  • 1008
    HANDLE-DOOR – Part Number: 00666828
    HANDLE-DOOR
    Part Number: 00666828
      Special Order
    $80.85
  • 1009
    SUPPORT – Part Number: 00610367
    SUPPORT
    Part Number: 00610367
      Special Order
    $80.81
Door

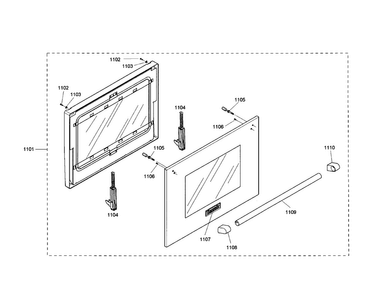

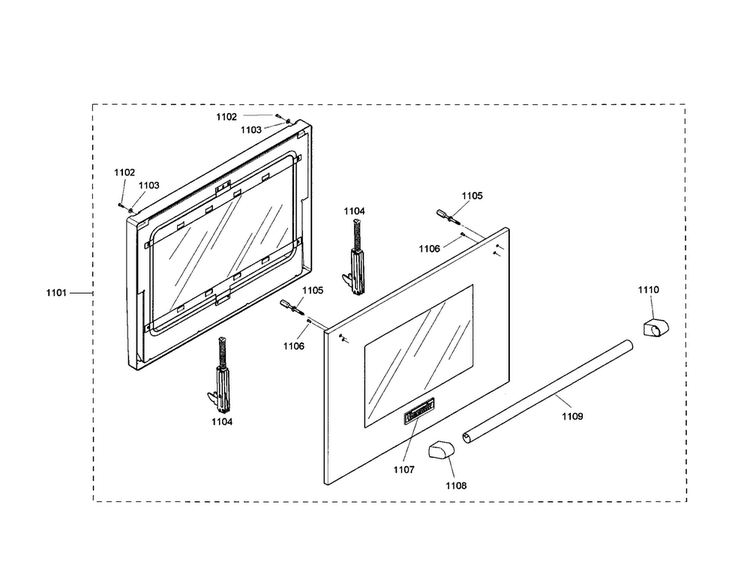

Door Diagram and Parts List for 01 Thermador Range
  • 1101
    DOOR – Part Number: 00478792
    DOOR
    Part Number: 00478792
      Special Order
    $1983.73
  • 1102
    SCREW – Part Number: 00602682
    SCREW
    Part Number: 00602682
      Special Order
    $9.72
  • 1103
    WASHER – Part Number: 00425408
    WASHER
    Part Number: 00425408
      Special Order
    $6.47
  • 1104
    DISCONTINUED – Part Number: 00644277
    DISCONTINUED
    Part Number: 00644277
      Special Order
    $61.27
  • 1105
    STUD – Part Number: 00610366
    STUD
    Part Number: 00610366
      Special Order
    $77.14
  • 1106
    Screw – Part Number: 00610349
    Screw
    Part Number: 00610349
      Special Order
    $6.47
  • 1107
    PLATE – Part Number: 00608776
    PLATE
    Part Number: 00608776
      Special Order
    $71.33
  • 1108
    SUPPORT – Part Number: 00610368
    SUPPORT
    Part Number: 00610368
      Special Order
    $80.81
  • 1109
    HANDLE – Part Number: 00665218
    HANDLE
    Part Number: 00665218
      Special Order
    $106.21
  • 1110
    SUPPORT – Part Number: 00610367
    SUPPORT
    Part Number: 00610367
      Special Order
    $80.81
Fan/latch

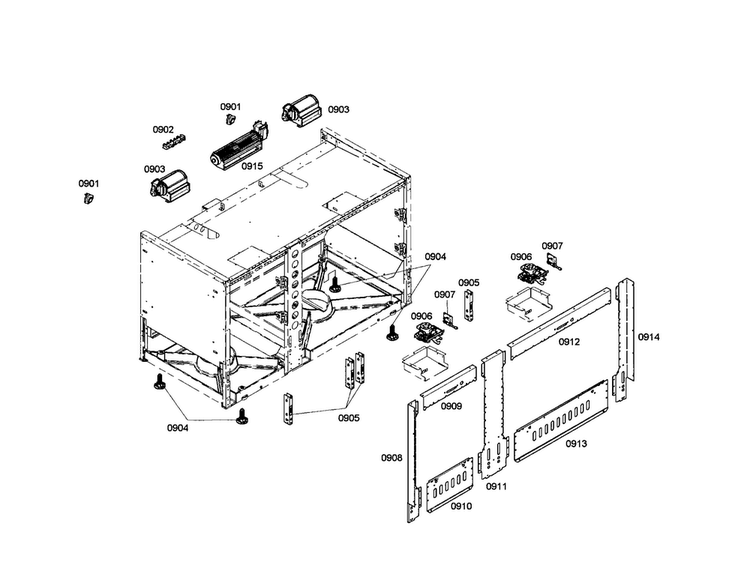

Fan/latch Diagram and Parts List for 01 Thermador Range
  • 901
    FUSE-THERMAL – Part Number: 00611599
    FUSE-THERMAL
    Part Number: 00611599
      Special Order
    $187.07
  • 902
    00 Terminal Box – Part Number: 00436364
    00 Terminal Box
    Part Number: 00436364
      In Stock
    $35.32
  • 903
    FAN – Part Number: 00666640
    FAN
    Part Number: 00666640
      In Stock
    $179.32
  • 904
    FOOT – Part Number: 00427073
    FOOT
    Part Number: 00427073
      Special Order
    $7.77
  • 905
    HINGE – Part Number: 00498956
    HINGE
    Part Number: 00498956
      Special Order
    $55.47
  • 906
    FIXING KIT – Part Number: 00652526
    FIXING KIT
    Part Number: 00652526
      Special Order
    $224.39
  • 907
    SWITCH-DOOR – Part Number: 00489370
    SWITCH-DOOR
    Part Number: 00489370
      Special Order
    $52.99
  • 908
    PLATE – Part Number: 00479519
    PLATE
    Part Number: 00479519
      Special Order
    $141.45
  • 909
    PLATE – Part Number: 00246118
    PLATE
    Part Number: 00246118
      Special Order
    $75.55
  • 910
    PLATE – Part Number: 00246117
    PLATE
    Part Number: 00246117
      Special Order
    $92.76
  • 911
    PLATE – Part Number: 00144831
    PLATE
    Part Number: 00144831
      Special Order
    $164.78
  • 912
    PLATE – Part Number: 00479520
    PLATE
    Part Number: 00479520
      Special Order
    $102.07
  • 913
    PLATE – Part Number: 00479521
    PLATE
    Part Number: 00479521
      Special Order
    $148.21
  • 914
    PLATE – Part Number: 00479518
    PLATE
    Part Number: 00479518
      Special Order
    $144.58
  • 915
    FAN – Part Number: 00448635
    FAN
    Part Number: 00448635
      Special Order
    $215.57
Grill Grid/racks

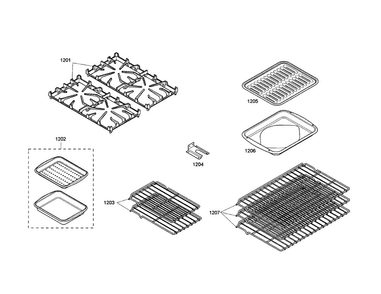

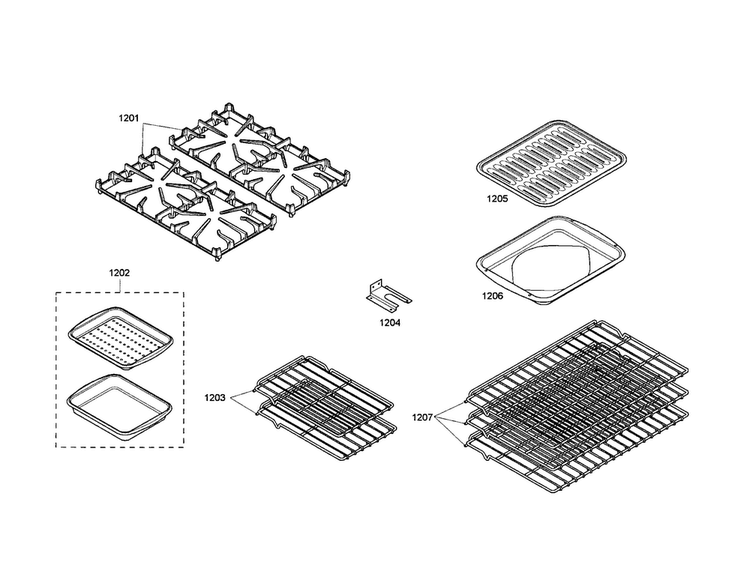

Grill Grid/racks Diagram and Parts List for 01 Thermador Range
  • 1201
    GRILL GRID – Part Number: 00143928
    GRILL GRID
    Part Number: 00143928
      Special Order
    $254.45
  • 1202
    PAN – Part Number: 00368969
    PAN
    Part Number: 00368969
      Special Order
    $130.04
  • 1203
    GRID – Part Number: 00666827
    GRID
    Part Number: 00666827
      Special Order
    $122.82
  • 1204
    BRACKET – Part Number: 00427338
    BRACKET
    Part Number: 00427338
      Special Order
    $39.55
  • 1205
    GRILL GRID – Part Number: 00449756
    GRILL GRID
    Part Number: 00449756
      Special Order
    $50.55
  • 1206
    PAN – Part Number: 00449757
    PAN
    Part Number: 00449757
      Special Order
    $50.55
  • 1207
    SHELF – Part Number: 00445570
    SHELF
    Part Number: 00445570
      Special Order
    $122.77
  • 8400
    INSTRUCTION MANUAL – Part Number: 00552991
    INSTRUCTION MANUAL
    Part Number: 00552991
      Special Order
    $16.85
  • 8401
    INSTALLATION INSTRUCTION – Part Number: 00552990
    INSTALLATION INSTRUCTION
    Part Number: 00552990
      Special Order
    $29.44
Heater Element/regulator

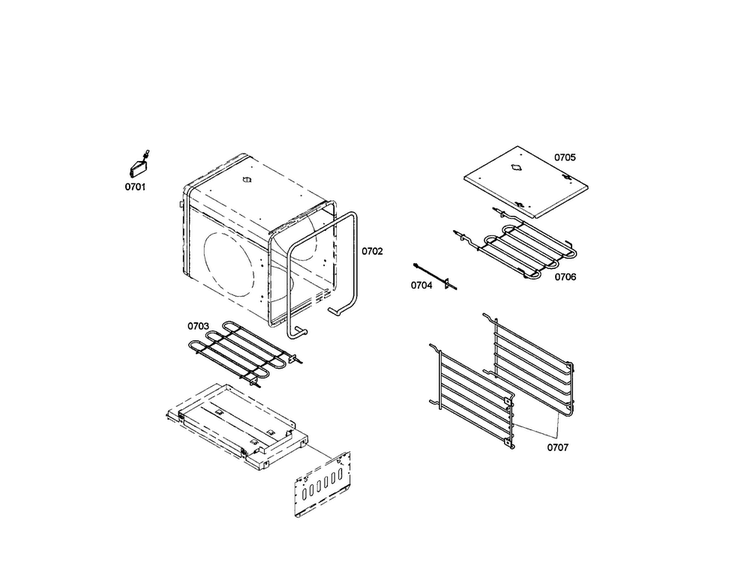

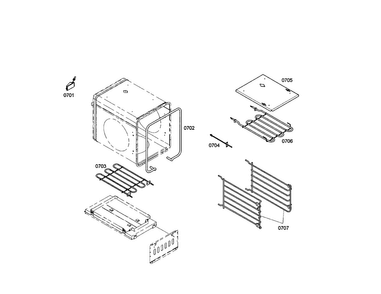

Heater Element/regulator Diagram and Parts List for 01 Thermador Range
  • 701
    LAMP – Part Number: 10007424
    LAMP
    Part Number: 10007424
      In Stock
    $144.99
  • 702
    SEAL-DOOR – Part Number: 11006187
    SEAL-DOOR
    Part Number: 11006187
      Special Order
    $82.88
  • 703
    HEATER-ELEMENT – Part Number: 00666824
    HEATER-ELEMENT
    Part Number: 00666824
      Special Order
    $207.31
  • 704
    TEMPERATURE SENSOR – Part Number: 00627375
    TEMPERATURE SENSOR
    Part Number: 00627375
      In Stock
    $124.27
  • 705
    PLATE – Part Number: 00666832
    PLATE
    Part Number: 00666832
      Special Order
    $107.24
  • 706
    HEATER-ELEMENT – Part Number: 00666825
    HEATER-ELEMENT
    Part Number: 00666825
      Special Order
    $742.75
  • 707
    GUIDE – Part Number: 00703204
    GUIDE
    Part Number: 00703204
      Special Order
    $146.15
Manifold/regulator/tubes

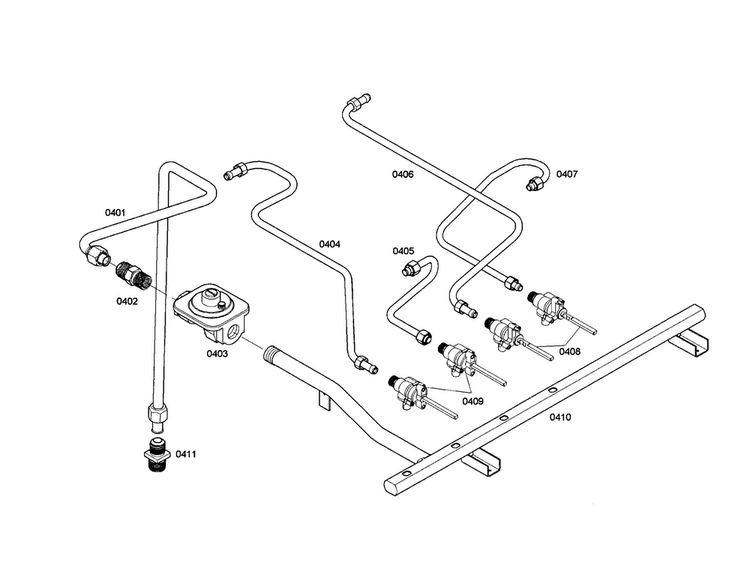

Manifold/regulator/tubes Diagram and Parts List for 01 Thermador Range
  • 401
    TUBE – Part Number: 00666833
    TUBE
    Part Number: 00666833
      Special Order
    $79.77
  • 402
    ADAPTER – Part Number: 00428117
    ADAPTER
    Part Number: 00428117
      Special Order
    $22.02
  • 403
    REGULATOR – Part Number: 00754658
    REGULATOR
    Part Number: 00754658
      In Stock
    $70.81
  • 404
    TUBE – Part Number: 00498963
    TUBE
    Part Number: 00498963
      Special Order
    $75.57
  • 405
    00 Tube – Part Number: 00445581
    00 Tube
    Part Number: 00445581
      Special Order
    $54.95
  • 406
    TUBE – Part Number: 00445584
    TUBE
    Part Number: 00445584
      Special Order
    $60.26
  • 407
    TUBE – Part Number: 00644417
    TUBE
    Part Number: 00644417
      Special Order
    $43.56
  • 408
    VALVE – Part Number: 00628629
    VALVE
    Part Number: 00628629
      In Stock
    $103.65
  • 409
    VALVE – Part Number: 10026736
    VALVE
    Part Number: 10026736
      In Stock
    $43.95
  • 410
    MANIFOLD – Part Number: 00479525
    MANIFOLD
    Part Number: 00479525
      Special Order
    $408.42
  • 411
    ADAPTER – Part Number: 00425445
    ADAPTER
    Part Number: 00425445
      In Stock
    $42.85
Motor/cover/rack Support
Motor/cover/rack Support Diagram and Parts List for 01 Thermador Range
  • 801
    LAMP – Part Number: 10007424
    LAMP
    Part Number: 10007424
      In Stock
    $144.99
  • 802
    COVER – Part Number: 00447402
    COVER
    Part Number: 00447402
      Special Order
    $49.45
  • 803
    SEAL – Part Number: 00498112
    SEAL
    Part Number: 00498112
      Special Order
    $102.07
  • 804
    TEMPERATURE SENSOR – Part Number: 00627375
    TEMPERATURE SENSOR
    Part Number: 00627375
      In Stock
    $124.27
  • 805
    HEATER-ELEMENT – Part Number: 00144297
    HEATER-ELEMENT
    Part Number: 00144297
      Special Order
    $250.30
  • 806
    MOTOR – Part Number: 00497756
    MOTOR
    Part Number: 00497756
      In Stock
    $250.82
  • 807
    COVER – Part Number: 00479238
    COVER
    Part Number: 00479238
      Special Order
    $49.45
  • 808
    HEATER-ELEMENT – Part Number: 00640401
    HEATER-ELEMENT
    Part Number: 00640401
      On Order
    $114.53
  • 809
    COVER – Part Number: 00489125
    COVER
    Part Number: 00489125
      Special Order
    $191.75
  • 810
    BRACKET – Part Number: 00418115
    BRACKET
    Part Number: 00418115
      In Stock
    $44.73
  • 811
    HEATER-ELEMENT – Part Number: 00497632
    HEATER-ELEMENT
    Part Number: 00497632
      Special Order
    $156.50
  • 812
    REFLECTOR – Part Number: 00447398
    REFLECTOR
    Part Number: 00447398
      Special Order
    $137.32
  • 813
    SUPPORT – Part Number: 00700453
    SUPPORT
    Part Number: 00700453
      Special Order
    $148.21
Panels
Panels Diagram and Parts List for 01 Thermador Range
  • 101
    PANEL – Part Number: 00479749
    PANEL
    Part Number: 00479749
      Special Order
    $107.24
  • 102
    PANEL – Part Number: 00246174
    PANEL
    Part Number: 00246174
      Special Order
    $119.69
  • 103
    PANEL – Part Number: 00246115
    PANEL
    Part Number: 00246115
      Special Order
    $486.20
  • 104
    PANEL – Part Number: 00246115
    PANEL
    Part Number: 00246115
      Special Order
    $486.20
  • 105
    PLATE – Part Number: 00479517
    PLATE
    Part Number: 00479517
      Special Order
    $257.57
  • 150
    DIODE – Part Number: 00643506
    DIODE
    Part Number: 00643506
      Special Order
    $24.61
  • 151
    CABLE HARNESS – Part Number: 00643535
    CABLE HARNESS
    Part Number: 00643535
      Special Order
    $25.90
  • 152
    CABLE HARNESS – Part Number: 00644418
    CABLE HARNESS
    Part Number: 00644418
      Special Order
    $207.81
  • 153
    CABLE HARNESS – Part Number: 00644421
    CABLE HARNESS
    Part Number: 00644421
      Special Order
    $204.20
  • 154
    CABLE HARNESS – Part Number: 00644422
    CABLE HARNESS
    Part Number: 00644422
      Special Order
    $128.49
  • 155
    PC BOARD – Part Number: 00709786
    PC BOARD
    Part Number: 00709786
      In Stock
    $426.77
  • 156
    CABLE – Part Number: 00644253
    CABLE
    Part Number: 00644253
      Special Order
    $250.89
Pc Board/ignition Device
Pc Board/ignition Device Diagram and Parts List for 01 Thermador Range
  • 601
    FIXING KIT – Part Number: 00619757
    FIXING KIT
    Part Number: 00619757
      In Stock
    $146.02
  • 602
    Control Board – Part Number: 00619016
    Control Board
    Part Number: 00619016
      In Stock
    $207.14
  • 603
    PIN – Part Number: 00418283
    PIN
    Part Number: 00418283
      Special Order
    $6.49
  • 604
    PC BOARD – Part Number: 00709786
    PC BOARD
    Part Number: 00709786
      In Stock
    $426.77
  • 605
    TRANSFORMER – Part Number: 00489194
    TRANSFORMER
    Part Number: 00489194
      In Stock
    $155.95
Plate/heater Element
Plate/heater Element Diagram and Parts List for 01 Thermador Range
  • 501
    PLATE – Part Number: 00661404
    PLATE
    Part Number: 00661404
      Special Order
    $1410.92
  • 502
    TRAY – Part Number: 00661004
    TRAY
    Part Number: 00661004
      In Stock
    $233.22
  • 503
    BRACKET – Part Number: 00495640
    BRACKET
    Part Number: 00495640
      Special Order
    $22.02
  • 504
    HEATER-ELEMENT – Part Number: 00445588
    HEATER-ELEMENT
    Part Number: 00445588
      In Stock
    $258.59
  • 505
    TRAY – Part Number: 00144548
    TRAY
    Part Number: 00144548
      Special Order
    $88.57
Wiring Diagram
Wiring Diagram Diagram and Parts List for 01 Thermador Range
Wiring Diagram
Wiring Diagram Diagram and Parts List for 01 Thermador Range
Wiring Diagram
Wiring Diagram Diagram and Parts List for 01 Thermador Range

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
