LG Oven-Range Replacement Parts For Model SBM7700B (CBKESBM)

We Sell Only Genuine LG Parts

Find LG SBM7700B Parts By Symptom

No heat

45%

Won’t turn on

26%

Doesn’t shut off

17%

Door not closing properly

7%

Tray won’t turn

5%

Popular Parts for SBM7700B

Search Within Model

Browse all Parts Search by Area
Base Plate Parts Diagram and Parts List for CBKESBM LG Range
Base Plate Parts
Controller Parts Diagram and Parts List for CBKESBM LG Range
Controller Parts
Door Parts Diagram and Parts List for CBKESBM LG Range
Door Parts
Interior Part 1 Diagram and Parts List for CBKESBM LG Range
Interior Part 1
Interior Part 2 Diagram and Parts List for CBKESBM LG Range
Interior Part 2
Latch Board Parts Diagram and Parts List for CBKESBM LG Range
Latch Board Parts
Oven Cavity Parts Diagram and Parts List for CBKESBM LG Range
Oven Cavity Parts
Previous Showing All Parts Next

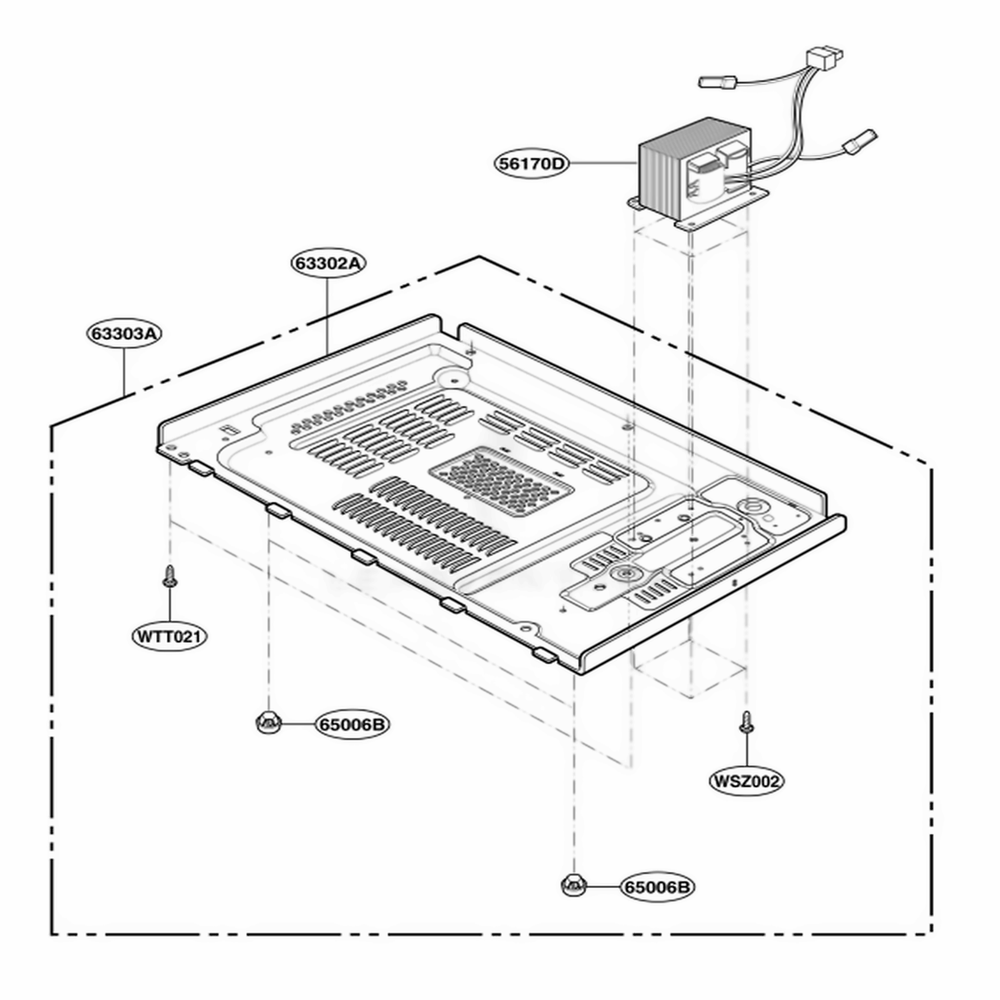

Base Plate Parts
Base Plate Parts Diagram and Parts List for CBKESBM LG Range

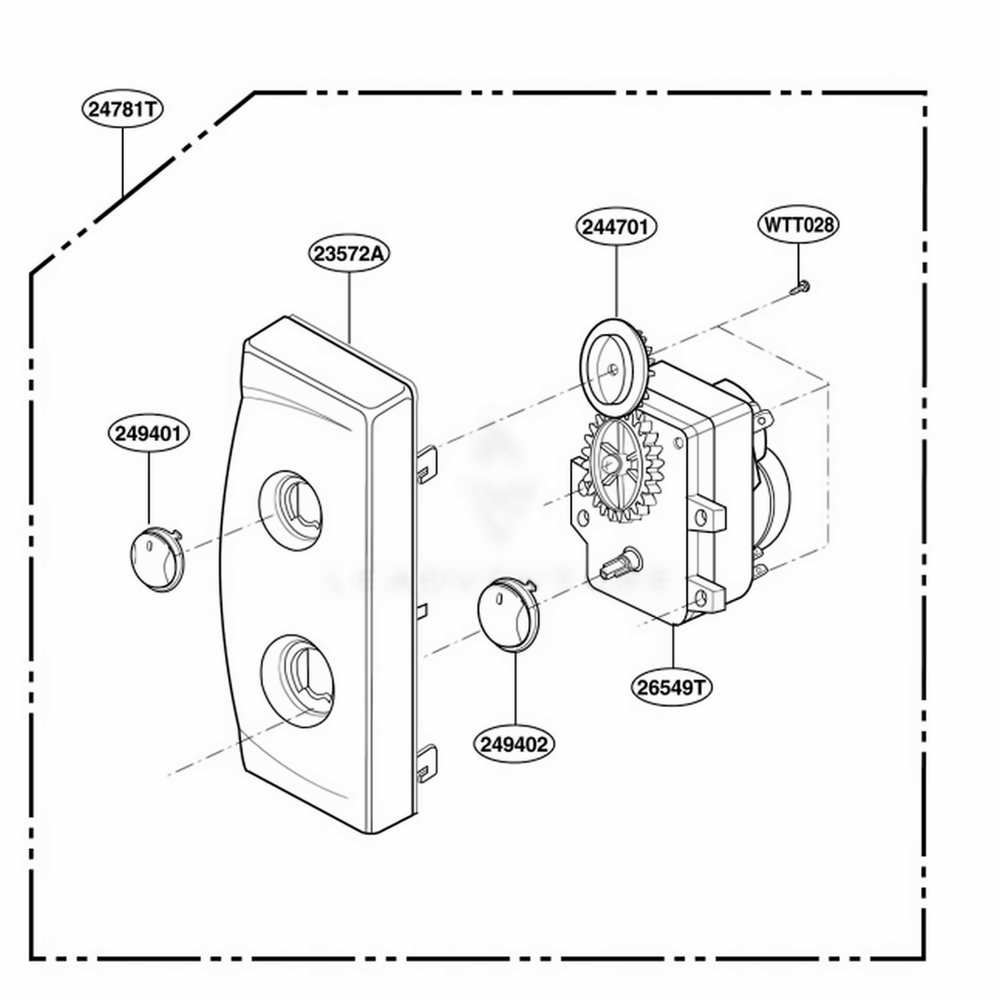

Controller Parts
Controller Parts Diagram and Parts List for CBKESBM LG Range
  • 23572A
    PANEL,CONTROL – Part Number: 3720W0C220E
    PANEL,CONTROL
    Part Number: 3720W0C220E
      Special Order
    $22.79
  • 24781T
    CONTROLLER ASSEMBLY, – Part Number: 4781W1T129C
    CONTROLLER ASSEMBLY,
    Part Number: 4781W1T129C
      Special Order
    $60.18
  • 26549T
    MODULE,TIMER – Part Number: 6549W1T025A
    MODULE,TIMER
    Part Number: 6549W1T025A
      No Longer Available
  • 244701
    GEAR – Part Number: 4470W1A001A
    GEAR
    Part Number: 4470W1A001A
      Special Order
    $8.65
  • 249401
    KNOB – Part Number: 4940W1A125C
    KNOB
    Part Number: 4940W1A125C
      Special Order
    $8.65
  • 249402
    KNOB – Part Number: 4940W1A124C
    KNOB
    Part Number: 4940W1A124C
      Special Order
    $8.65
  • WTT028
    Microwave Screwtapping – Part Number: 1TTL0402818
    Microwave Screwtapping
    Part Number: 1TTL0402818
      Special Order
    $14.09

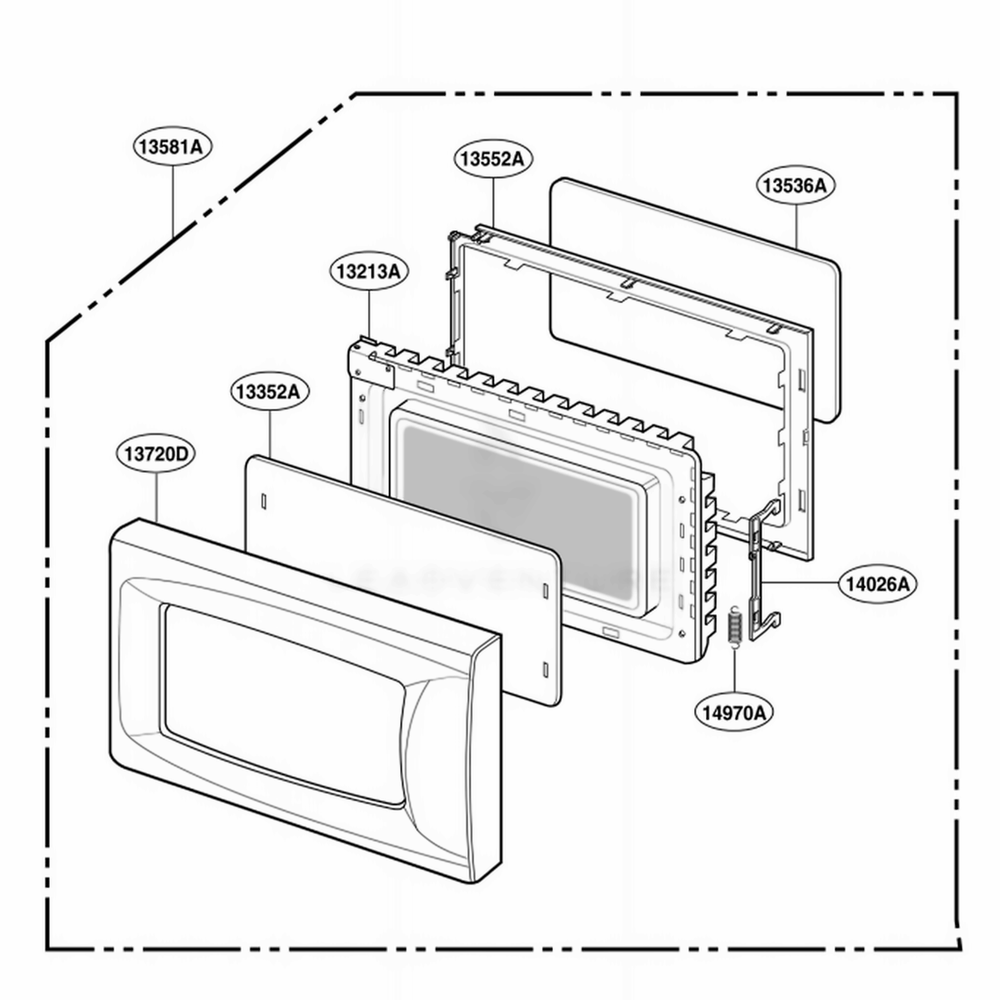

Door Parts
Door Parts Diagram and Parts List for CBKESBM LG Range
  • 13213A
    FRAME ASSEMBLY,DOOR – Part Number: 3213W1A053C
    FRAME ASSEMBLY,DOOR
    Part Number: 3213W1A053C
      No Longer Available
  • 13352A
    WINDOW,SCREEN – Part Number: 3352W1A152B
    WINDOW,SCREEN
    Part Number: 3352W1A152B
      No Longer Available
  • 13536A
    TAPE,SEALING – Part Number: 3536W1A010A
    TAPE,SEALING
    Part Number: 3536W1A010A
      Special Order
    $14.09
  • 13552A
    COVER,CHOKE – Part Number: 3552W1A064A
    COVER,CHOKE
    Part Number: 3552W1A064A
      No Longer Available
  • 13581A
    DOOR ASSEMBLY – Part Number: 3581W1A441C
    DOOR ASSEMBLY
    Part Number: 3581W1A441C
      Special Order
    $55.95
  • 13720D
    PANEL,DOOR – Part Number: 3720W0D348B
    PANEL,DOOR
    Part Number: 3720W0D348B
      Special Order
    $29.83
  • 14026A
    Locker – Part Number: 4026W1A036A
    Locker
    Part Number: 4026W1A036A
      No Longer Available
  • 14970A
    Spring – Part Number: 4970WRA001B
    Spring
    Part Number: 4970WRA001B
      Special Order
    $14.09

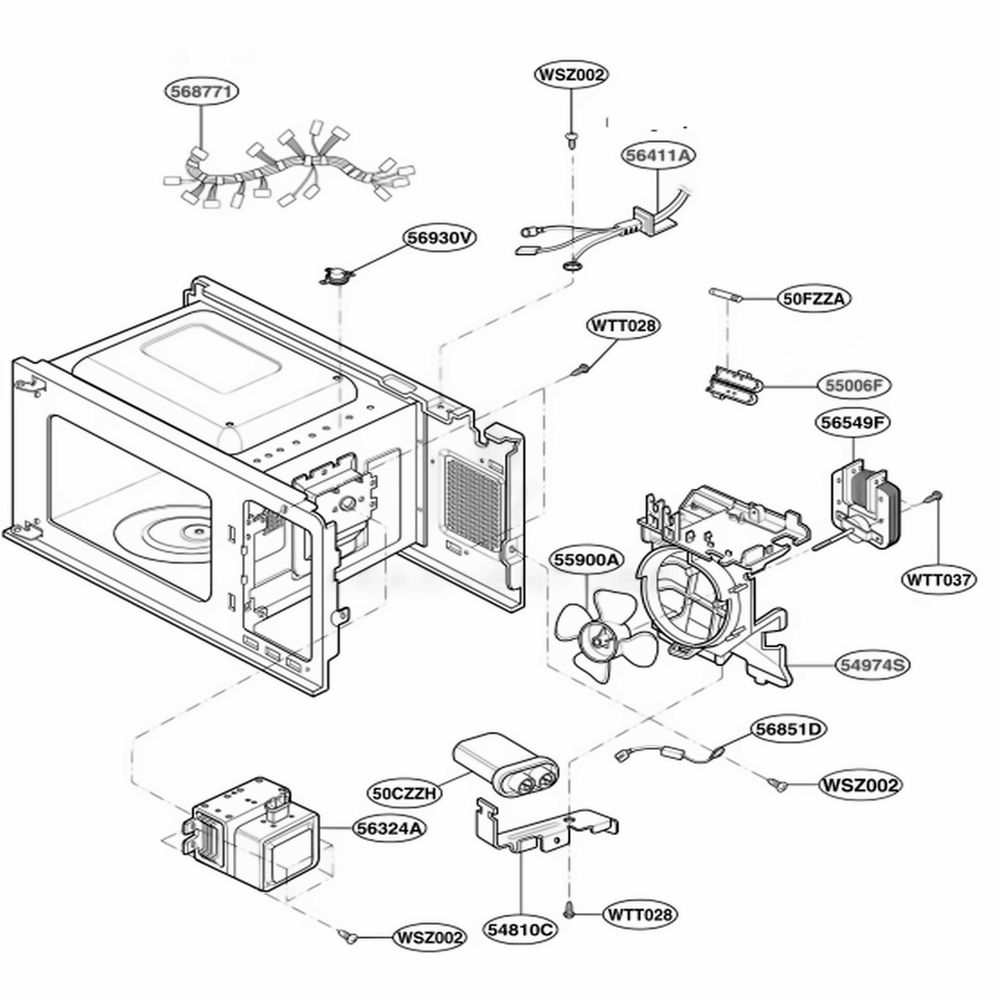

Interior Part 1
Interior Part 1 Diagram and Parts List for CBKESBM LG Range
  • 50CZZH
    CAPACITOR,HIGH VOLTAGE – Part Number: 0CZZW1H004M
    CAPACITOR,HIGH VOLTAGE
    Part Number: 0CZZW1H004M
      No Longer Available
  • 50FZZA
    FUSE,TIME DELAY – Part Number: 3B74133S
    FUSE,TIME DELAY
    Part Number: 3B74133S
      Special Order
    $14.09
  • 54810C
    BRACKET,CAPACITOR – Part Number: 4810W1A253A
    BRACKET,CAPACITOR
    Part Number: 4810W1A253A
      No Longer Available
  • 54974S
    GUIDE,SUCTION – Part Number: 4974W1A030A
    GUIDE,SUCTION
    Part Number: 4974W1A030A
      No Longer Available
  • 55006F
    Cap,Fuse – Part Number: 5006WRA002D
    Cap,Fuse
    Part Number: 5006WRA002D
      No Longer Available
  • 55900A
    FAN – Part Number: 5900W1A004C
    FAN
    Part Number: 5900W1A004C
      Special Order
    $14.09
  • 56324A
    MAGNETRON – Part Number: 6324W1A006A
    MAGNETRON
    Part Number: 6324W1A006A
      No Longer Available
  • 56411A
    POWER CORD ASSEMBLY – Part Number: 6411W1A032B
    POWER CORD ASSEMBLY
    Part Number: 6411W1A032B
      No Longer Available
  • 56549F
    Motor,AC Fan – Part Number: 6549W1F005B
    Motor,AC Fan
    Part Number: 6549W1F005B
      No Longer Available
  • 56851D
    High Voltage Diode – Part Number: 6021W3B001V
    High Voltage Diode
    Part Number: 6021W3B001V
      In Stock
    $17.35
  • 56930V
    THERMOSTAT – Part Number: 6930W3A001T
    THERMOSTAT
    Part Number: 6930W3A001T
      In Stock
    $11.91
  • 568771
    HARNESS,SINGLE – Part Number: 6877W1A533A
    HARNESS,SINGLE
    Part Number: 6877W1A533A
      No Longer Available
  • WSZ002
    Screw,Taptite – Part Number: 1SBF0402418
    Screw,Taptite
    Part Number: 1SBF0402418
      Special Order
    $14.09
  • WTT028
    Microwave Screwtapping – Part Number: 1TTL0402818
    Microwave Screwtapping
    Part Number: 1TTL0402818
      Special Order
    $14.09
Interior Part 2
Interior Part 2 Diagram and Parts List for CBKESBM LG Range

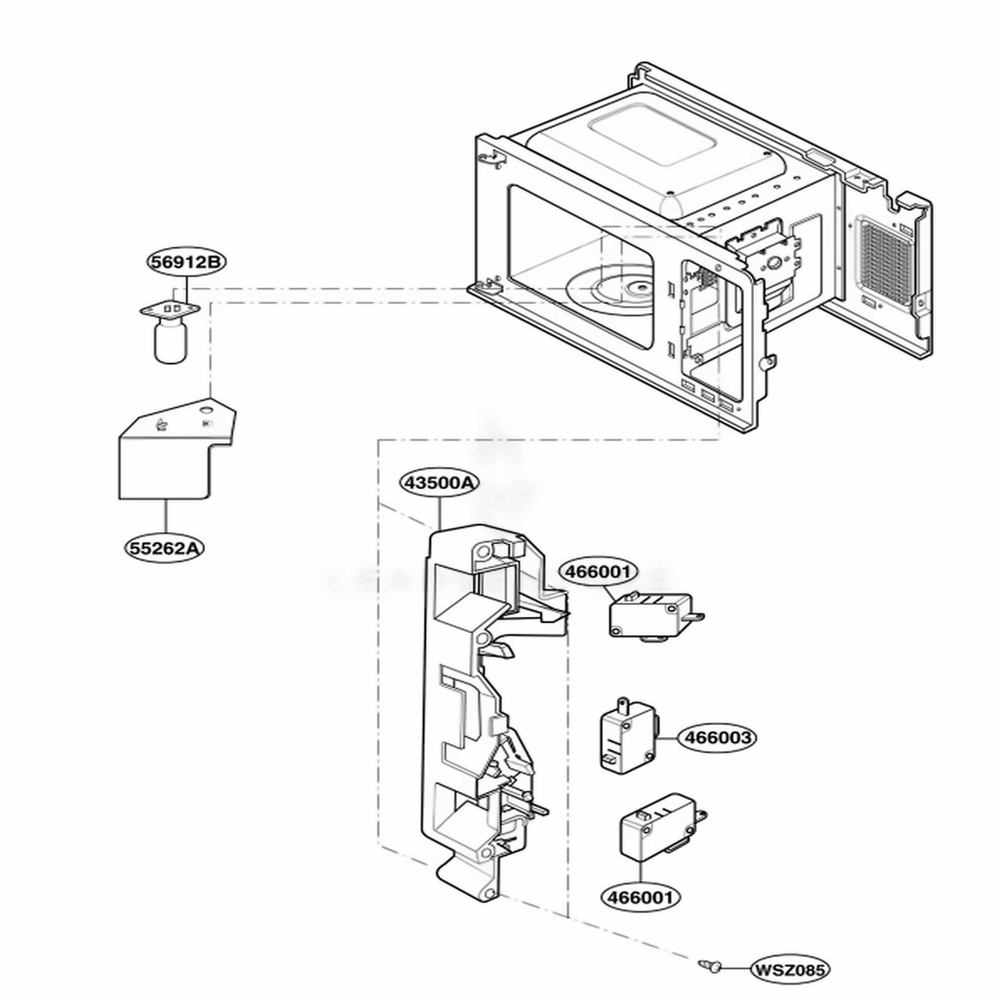

Latch Board Parts
Latch Board Parts Diagram and Parts List for CBKESBM LG Range
  • 43500A
    HOLDER,LOCKER – Part Number: 3500W1A034A
    HOLDER,LOCKER
    Part Number: 3500W1A034A
      No Longer Available
  • 55262A
    DUCT – Part Number: 5208W1A030A
    DUCT
    Part Number: 5208W1A030A
      No Longer Available
  • 56912B
    Incandescent Lamp – Part Number: 6912W3B002K
    Incandescent Lamp
    Part Number: 6912W3B002K
      In Stock
    $21.70
  • 466001
    Micro Switch – Part Number: 6600W1K001D
    Micro Switch
    Part Number: 6600W1K001D
      Special Order
    $21.95
  • 466003
    Microwave Micro Switch – Part Number: 6600W1K001C
    Microwave Micro Switch
    Part Number: 6600W1K001C
      Special Order
    $21.70
  • WSZ085
    Screw,Customized – Part Number: 4B70188C
    Screw,Customized
    Part Number: 4B70188C
      In Stock
    $14.09

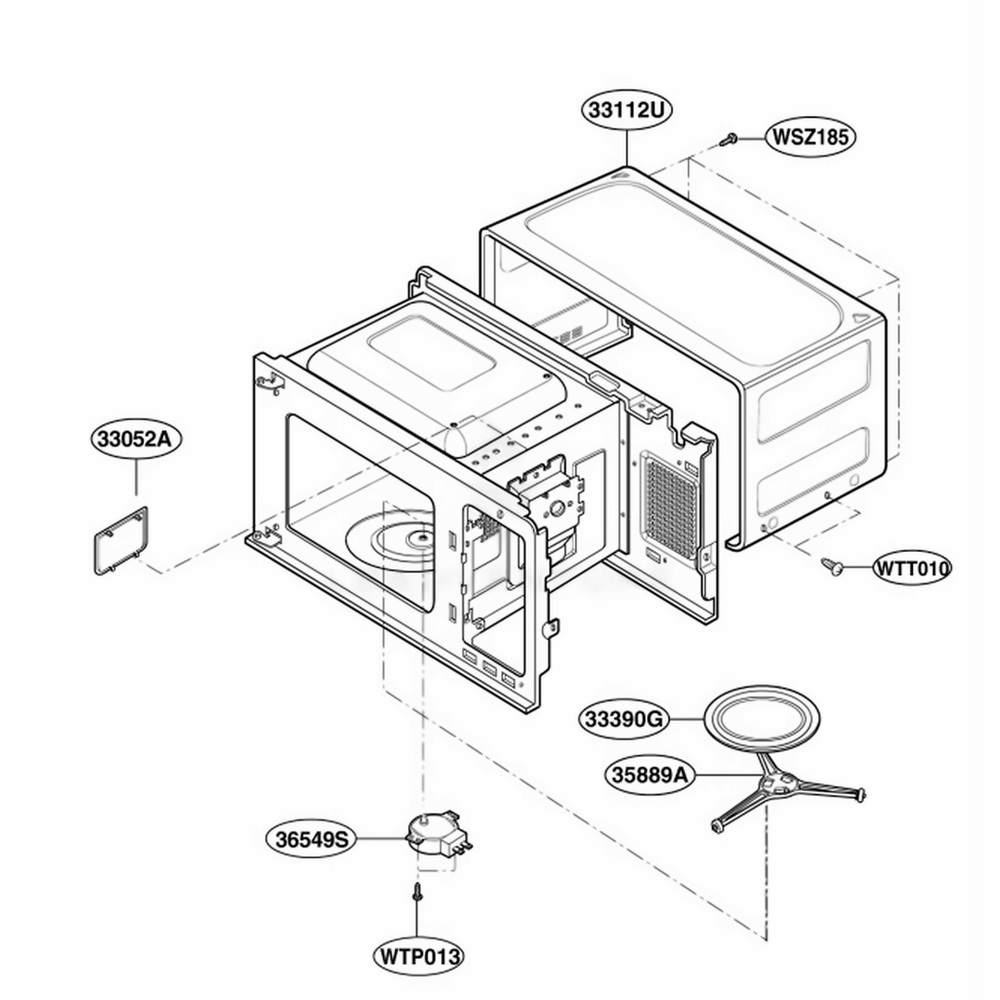

Oven Cavity Parts
Oven Cavity Parts Diagram and Parts List for CBKESBM LG Range
  • 33052A
    COVER,RESIN – Part Number: 3052W1A006A
    COVER,RESIN
    Part Number: 3052W1A006A
      No Longer Available
  • 33112U
    CASE,FLAT – Part Number: 3112W0F040G
    CASE,FLAT
    Part Number: 3112W0F040G
      Special Order
    $60.18
  • 33390G
    TRAY,GLASS – Part Number: 3390W1A035A
    TRAY,GLASS
    Part Number: 3390W1A035A
      In Stock
    $21.70
  • 35889A
    TURNTABLE ASSEMBLY – Part Number: 5889W1A012B
    TURNTABLE ASSEMBLY
    Part Number: 5889W1A012B
      Special Order
    $29.83
  • 36549S
    MOTOR, AC SYNCHRONOUS – Part Number: 6549W1S021B
    MOTOR, AC SYNCHRONOUS
    Part Number: 6549W1S021B
      No Longer Available
  • WSZ185
    Screw,Customized – Part Number: 1SZZW2A002A
    Screw,Customized
    Part Number: 1SZZW2A002A
      Special Order
    $14.09
  • WTP013
    Screw,Tapping – Part Number: 1TPL0402418
    Screw,Tapping
    Part Number: 1TPL0402418
      Special Order
    $29.83
