LG 30 Inch Smart Slide-In Electric Range Replacement Parts For Model LSE4615ST (ASTLLGA)

We Sell Only Genuine LG Parts

Find LG LSE4615ST Parts By Symptom

Little to no heat when baking

35%

Element will not heat

25%

Oven not heating evenly

21%

Oven is too hot

7%

Door won’t open after self cleaning cycle

5%

Won’t turn on

4%

Will Not Start

2%

Popular Parts for LSE4615ST

Search Within Model

Questions & Answers for LG LSE4615ST
Browse all Parts Search by Area
Cavity Parts Diagram and Parts List for ASTLLGA LG Range
Cavity Parts
Controller Parts Diagram and Parts List for ASTLLGA LG Range
Controller Parts
Cooktop Parts Diagram and Parts List for ASTLLGA LG Range
Cooktop Parts
Door Parts Diagram and Parts List for ASTLLGA LG Range
Door Parts

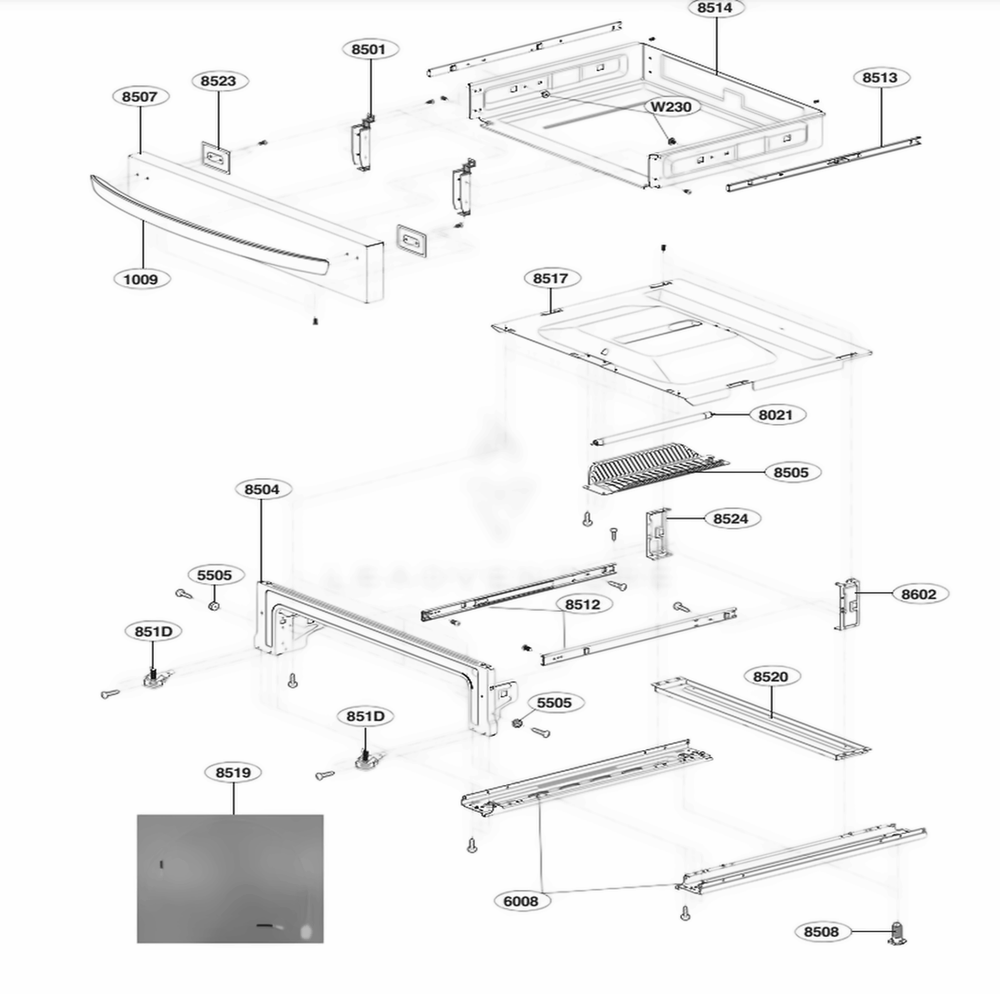

Drawer Parts Diagram and Parts List for ASTLLGA LG Range
Drawer Parts

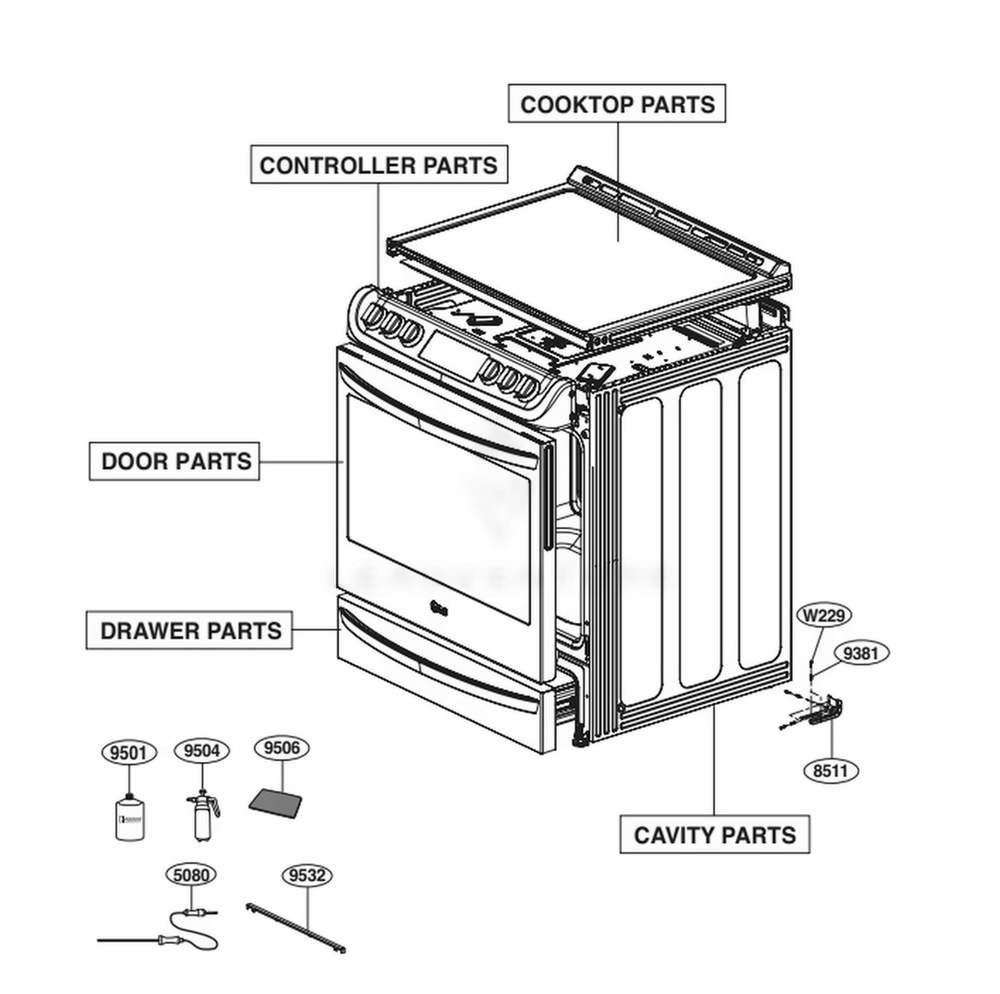

Main Diagram and Parts List for ASTLLGA LG Range
Main
Previous Showing All Parts Next
Cavity Parts

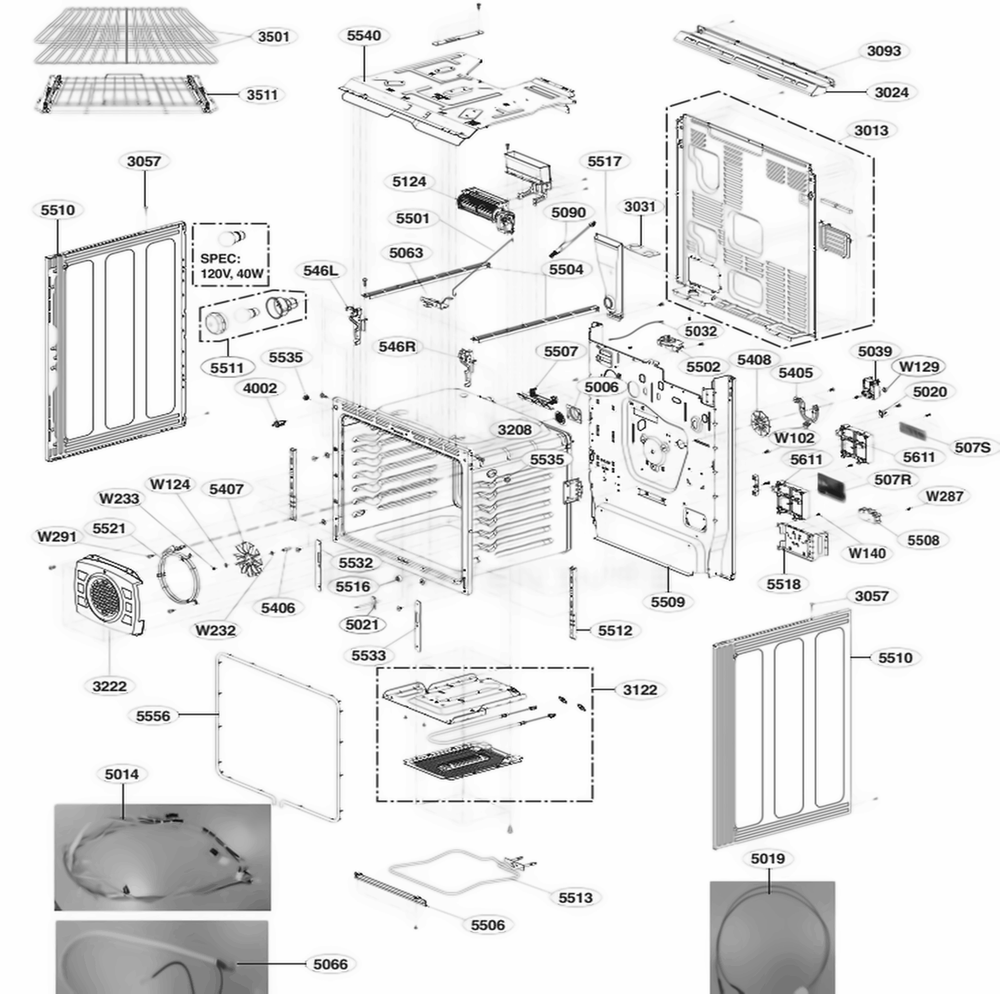

Cavity Parts Diagram and Parts List for ASTLLGA LG Range
  • 507R
    PCB ASSEMBLY,SUB – Part Number: EBR80595405
    PCB ASSEMBLY,SUB
    Part Number: EBR80595405
      Special Order
    $161.95
  • 507R
    PCB ASSEMBLY,SUB – Part Number: EBR80595411
    PCB ASSEMBLY,SUB
    Part Number: EBR80595411
      In Stock
    $194.95
  • 3013
    COVER,REAR – Part Number: MCK68473903
    COVER,REAR
    Part Number: MCK68473903
      No Longer Available
  • 3024
    GRILLE,VENT – Part Number: MDX64331906
    GRILLE,VENT
    Part Number: MDX64331906
      In Stock
    $127.17
  • 3024
    GRILLE,VENT – Part Number: MDX64331906
    GRILLE,VENT
    Part Number: MDX64331906
      In Stock
    $127.17
  • 3057
    Packing,Idle – Part Number: 3920W1N014A
    Packing,Idle
    Part Number: 3920W1N014A
      Special Order
    $13.60
  • 3122
    HEATER ASSEMBLY – Part Number: AEG73730201
    HEATER ASSEMBLY
    Part Number: AEG73730201
      Special Order
    $227.95
  • 3208
    BRACKET – Part Number: MAZ64764301
    BRACKET
    Part Number: MAZ64764301
      Special Order
    $13.60
  • 3222
    COVER,HEATER – Part Number: MCK68473106
    COVER,HEATER
    Part Number: MCK68473106
      Special Order
    $121.95
  • 3501
    Oven Rack – Part Number: MHL63411403
    Oven Rack
    Part Number: MHL63411403
      In Stock
    $69.31
  • 3511
    SHELF ASSEMBLY – Part Number: AHT74173805
    SHELF ASSEMBLY
    Part Number: AHT74173805
      In Stock
    $184.95
  • 3511
    SHELF ASSEMBLY – Part Number: AHT74173802
    SHELF ASSEMBLY
    Part Number: AHT74173802
      No Longer Available
  • 4002
    SWITCH,TACT – Part Number: EBF60663403
    SWITCH,TACT
    Part Number: EBF60663403
      In Stock
    $42.18
  • 5006
    DUCT – Part Number: MCZ63532001
    DUCT
    Part Number: MCZ63532001
      Special Order
    $13.60
  • 5014
    HARNESS,SINGLE – Part Number: EAD62887201
    HARNESS,SINGLE
    Part Number: EAD62887201
      Special Order
    $181.95
  • 5019
    HARNESS,SINGLE – Part Number: EAD61076101
    HARNESS,SINGLE
    Part Number: EAD61076101
      In Stock
    $49.39
  • 5020
    Microwave Thermostat – Part Number: 6930W1A003X
    Microwave Thermostat
    Part Number: 6930W1A003X
      In Stock
    $20.95
  • 5021
    Temperature Sensor – Part Number: EBG61305805
    Temperature Sensor
    Part Number: EBG61305805
      In Stock
    $73.39
  • 5032
    HARNESS,SINGLE – Part Number: 6877W1N024F
    HARNESS,SINGLE
    Part Number: 6877W1N024F
      Special Order
    $20.95
  • 5039
    MOTOR,AC FAN – Part Number: EAU62343001
    MOTOR,AC FAN
    Part Number: EAU62343001
      In Stock
    $119.95
  • 5063
    BRACKET ASSEMBLY – Part Number: ABA75389602
    BRACKET ASSEMBLY
    Part Number: ABA75389602
      In Stock
    $48.36
  • 5063
    BRACKET ASSEMBLY – Part Number: ABA75389602
    BRACKET ASSEMBLY
    Part Number: ABA75389602
      In Stock
    $48.36
  • 5066
    HARNESS,SINGLE – Part Number: EAD63750101
    HARNESS,SINGLE
    Part Number: EAD63750101
      Special Order
    $121.95
  • 5080
    Temperature Sensor – Part Number: EBD51431001
    Temperature Sensor
    Part Number: EBD51431001
      In Stock
    $81.95
  • 5090
    Jack,DC Power – Part Number: EAG43128001
    Jack,DC Power
    Part Number: EAG43128001
      In Stock
    $91.95
  • 5405
    BRACKET,MOTOR – Part Number: 4810W1N060B
    BRACKET,MOTOR
    Part Number: 4810W1N060B
      In Stock
    $20.95
  • 5406
    RING – Part Number: MGZ63607001
    RING
    Part Number: MGZ63607001
      Special Order
    $28.79
  • 5407
    FAN,CONVECTION – Part Number: MDG62882901
    FAN,CONVECTION
    Part Number: MDG62882901
      In Stock
    $36.00
  • 5408
    Fan – Part Number: 3B72559A
    Fan
    Part Number: 3B72559A
      On Order
    $13.60
  • 5501
    BAR – Part Number: MAK61907202
    BAR
    Part Number: MAK61907202
      Special Order
    $28.79
  • 5502
    MOTOR ASSEMBLY,AC,SYNCHR – Part Number: EAU62862901
    MOTOR ASSEMBLY,AC,SYNCHR
    Part Number: EAU62862901
      Special Order
    $102.95
  • 5504
    SUPPORTER – Part Number: MJH63775301
    SUPPORTER
    Part Number: MJH63775301
      Special Order
    $36.00
  • 5505
    Supporter – Part Number: 4980W1N013A
    Supporter
    Part Number: 4980W1N013A
      In Stock
    $13.60
  • 5506
    BRACKET,HEATER – Part Number: MAZ64548501
    BRACKET,HEATER
    Part Number: MAZ64548501
      Special Order
    $36.00
  • 5507
    BRACKET,HEATER – Part Number: MAZ64548301
    BRACKET,HEATER
    Part Number: MAZ64548301
      Special Order
    $28.79
  • 5508
    CONNECTOR,TERMINAL BLOCK – Part Number: EAG32629306
    CONNECTOR,TERMINAL BLOCK
    Part Number: EAG32629306
      In Stock
    $49.39
  • 5509
    PANEL – Part Number: MGC63819802
    PANEL
    Part Number: MGC63819802
      Special Order
    $126.95
  • 5510
    PANEL – Part Number: MGC62644017
    PANEL
    Part Number: MGC62644017
      In Stock
    $126.95
  • 5511
    LAMP,INCANDESCENT – Part Number: 6913W1N002C
    LAMP,INCANDESCENT
    Part Number: 6913W1N002C
      In Stock
    $102.95
  • 5512
    BRACKET,HINGE – Part Number: MAZ64788501
    BRACKET,HINGE
    Part Number: MAZ64788501
      In Stock
    $36.00
  • 5513
    HEATER,SHEATH – Part Number: MEE62306301
    HEATER,SHEATH
    Part Number: MEE62306301
      In Stock
    $454.76
  • 5513
    HEATER,SHEATH – Part Number: MEE62306302
    HEATER,SHEATH
    Part Number: MEE62306302
      Special Order
    $91.95
  • 5516
    LAMP,INCANDESCENT – Part Number: 6913W1N002H
    LAMP,INCANDESCENT
    Part Number: 6913W1N002H
      Special Order
    $81.95
  • 5517
    VENT ASSEMBLY – Part Number: AJV73149901
    VENT ASSEMBLY
    Part Number: AJV73149901
      Special Order
    $58.09
  • 5521
    HEATER,SHEATH – Part Number: MEE62865003
    HEATER,SHEATH
    Part Number: MEE62865003
      In Stock
    $112.95
  • 5532
    BRACKET,HINGE – Part Number: MAZ63548109
    BRACKET,HINGE
    Part Number: MAZ63548109
      Special Order
    $42.18
  • 5532
    BRACKET,HINGE – Part Number: MAZ63548109
    BRACKET,HINGE
    Part Number: MAZ63548109
      Special Order
    $42.18
  • 5533
    BRACKET,HINGE – Part Number: MAZ63548110
    BRACKET,HINGE
    Part Number: MAZ63548110
      In Stock
    $42.18
  • 5535
    SUPPORTER – Part Number: MJH63776501
    SUPPORTER
    Part Number: MJH63776501
      Special Order
    $13.60
  • 5540
    DUCT ASSEMBLY – Part Number: ADJ74172302
    DUCT ASSEMBLY
    Part Number: ADJ74172302
      Special Order
    $121.95
  • 5556
    PACKING,GASKET – Part Number: MFZ64539502
    PACKING,GASKET
    Part Number: MFZ64539502
      Special Order
    $91.95
  • 5556
    PACKING,GASKET – Part Number: MFZ64539501
    PACKING,GASKET
    Part Number: MFZ64539501
      In Stock
    $102.95
  • 5611
    SUPPORTER,PCB – Part Number: MJH63756601
    SUPPORTER,PCB
    Part Number: MJH63756601
      Special Order
    $49.39
  • W102
    Screw,Customized – Part Number: 4B70188C
    Screw,Customized
    Part Number: 4B70188C
      In Stock
    $13.60
  • W124
    WASHER,COMMON – Part Number: 1WSD0500032
    WASHER,COMMON
    Part Number: 1WSD0500032
      Special Order
    $13.60
  • W129
    Common Nut – Part Number: 1NHB0500032
    Common Nut
    Part Number: 1NHB0500032
      Special Order
    $13.60
  • W140
    Screw,Customized – Part Number: 4000W4A003A
    Screw,Customized
    Part Number: 4000W4A003A
      In Stock
    $13.60
  • W232
    Customized Washer – Part Number: 1WZZ81N001A
    Customized Washer
    Part Number: 1WZZ81N001A
      Special Order
    $13.60
  • W233
    Common Nut – Part Number: 1NHB0500032
    Common Nut
    Part Number: 1NHB0500032
      Special Order
    $13.60
  • W287
    SCREEN, CUSTOMIZED – Part Number: FAB30162501
    SCREEN, CUSTOMIZED
    Part Number: FAB30162501
      In Stock
    $13.60
Controller Parts
Controller Parts Diagram and Parts List for ASTLLGA LG Range
  • 244A
    KNOB ASSEMBLY – Part Number: AEZ74073407
    KNOB ASSEMBLY
    Part Number: AEZ74073407
      Special Order
    $73.39
  • 244D
    KNOB ASSEMBLY – Part Number: AEZ74533309
    KNOB ASSEMBLY
    Part Number: AEZ74533309
      In Stock
    $102.95
  • 244E
    KNOB ASSEMBLY – Part Number: AEZ74533313
    KNOB ASSEMBLY
    Part Number: AEZ74533313
      In Stock
    $81.95
  • 244S
    KNOB ASSEMBLY – Part Number: AEZ74533308
    KNOB ASSEMBLY
    Part Number: AEZ74533308
      In Stock
    $102.95
  • 244T
    KNOB ASSEMBLY – Part Number: AEZ74533351
    KNOB ASSEMBLY
    Part Number: AEZ74533351
      On Order
    $102.95
  • 244T
    KNOB ASSEMBLY – Part Number: AEZ74533344
    KNOB ASSEMBLY
    Part Number: AEZ74533344
      In Stock
    $81.95
  • 244T
    KNOB ASSEMBLY – Part Number: AEZ74533349
    KNOB ASSEMBLY
    Part Number: AEZ74533349
      Special Order
    $102.95
  • 260B
    PCB ASSEMBLY,SUB – Part Number: EBR76332902
    PCB ASSEMBLY,SUB
    Part Number: EBR76332902
      In Stock
    $36.00
  • 260M
    PCB ASSEMBLY,RF – Part Number: EBR83227508
    PCB ASSEMBLY,RF
    Part Number: EBR83227508
      Special Order
    $91.95
  • 2002
    PANEL ASSEMBLY,FRONT – Part Number: AGL75512550
    PANEL ASSEMBLY,FRONT
    Part Number: AGL75512550
      In Stock
    $180.39
  • 2006
    PCB ASSEMBLY,MAIN – Part Number: EBR82864005
    PCB ASSEMBLY,MAIN
    Part Number: EBR82864005
      Special Order
    $194.95
  • 2026
    COVER,LAMP – Part Number: MCK62028003
    COVER,LAMP
    Part Number: MCK62028003
      In Stock
    $13.60
  • 2030
    PCB ASSEMBLY,SUB – Part Number: EBR80595411
    PCB ASSEMBLY,SUB
    Part Number: EBR80595411
      In Stock
    $194.95
  • 2041
    HARNESS,SINGLE – Part Number: EAD63748801
    HARNESS,SINGLE
    Part Number: EAD63748801
      Special Order
    $142.95
  • 2042
    HARNESS,SINGLE – Part Number: EAD34822980
    HARNESS,SINGLE
    Part Number: EAD34822980
      Special Order
    $20.95
  • 2043
    HARNESS,SINGLE – Part Number: EAD34822941
    HARNESS,SINGLE
    Part Number: EAD34822941
      In Stock
    $36.00
  • 2044
    HARNESS,SINGLE – Part Number: EAD62349808
    HARNESS,SINGLE
    Part Number: EAD62349808
      Special Order
    $28.79
  • 2044
    HARNESS,SINGLE – Part Number: EAD62349833
    HARNESS,SINGLE
    Part Number: EAD62349833
      Special Order
    $28.79
  • 2052
    RING,GUIDE – Part Number: MGZ63727001
    RING,GUIDE
    Part Number: MGZ63727001
      In Stock
    $13.60
  • 2082
    LAMP,NEON – Part Number: EAQ60658303
    LAMP,NEON
    Part Number: EAQ60658303
      In Stock
    $28.79
  • 2083
    SWITCH, ROTARY – Part Number: EBF62174906
    SWITCH, ROTARY
    Part Number: EBF62174906
      In Stock
    $91.95
  • 2221
    WINDOW,GLASS – Part Number: MKC65459111
    WINDOW,GLASS
    Part Number: MKC65459111
      Special Order
    $81.95
  • 2385
    PARTS ASSEMBLY – Part Number: AGM75309013
    PARTS ASSEMBLY
    Part Number: AGM75309013
      No Longer Available
Cooktop Parts

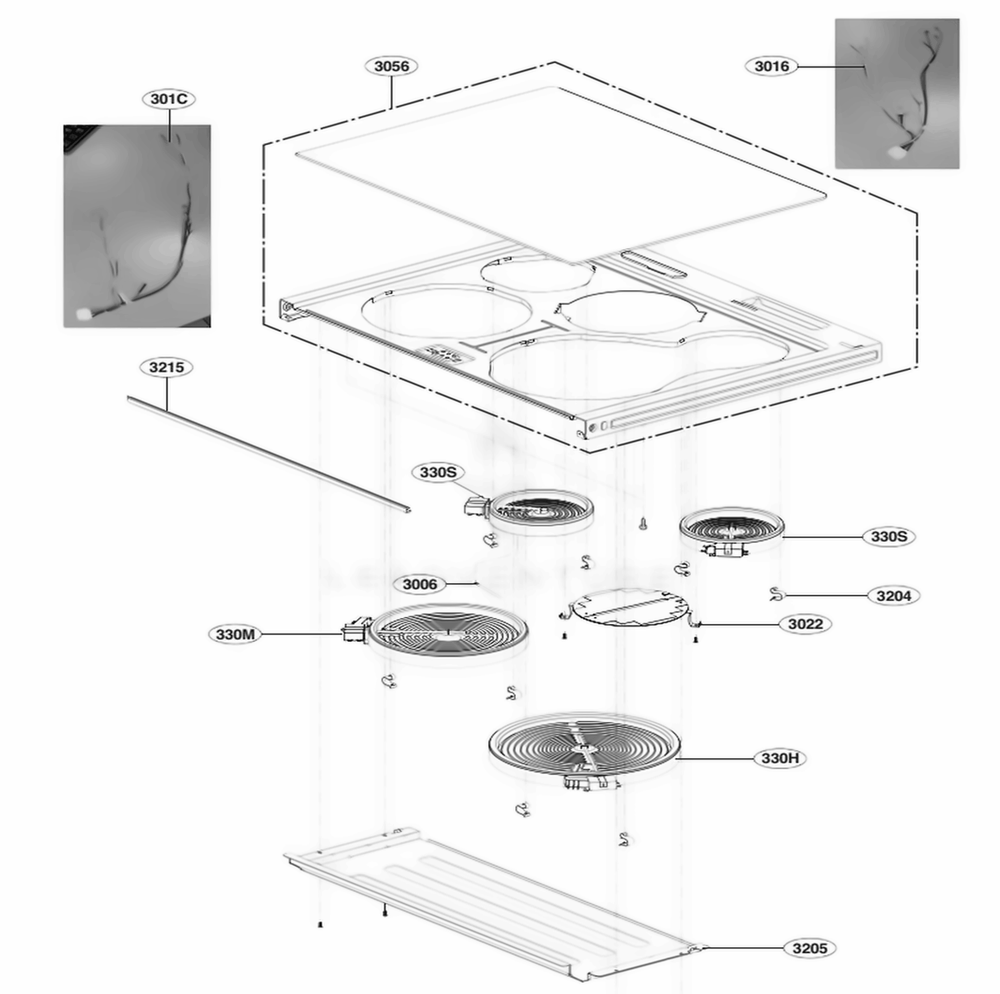

Cooktop Parts Diagram and Parts List for ASTLLGA LG Range
Door Parts

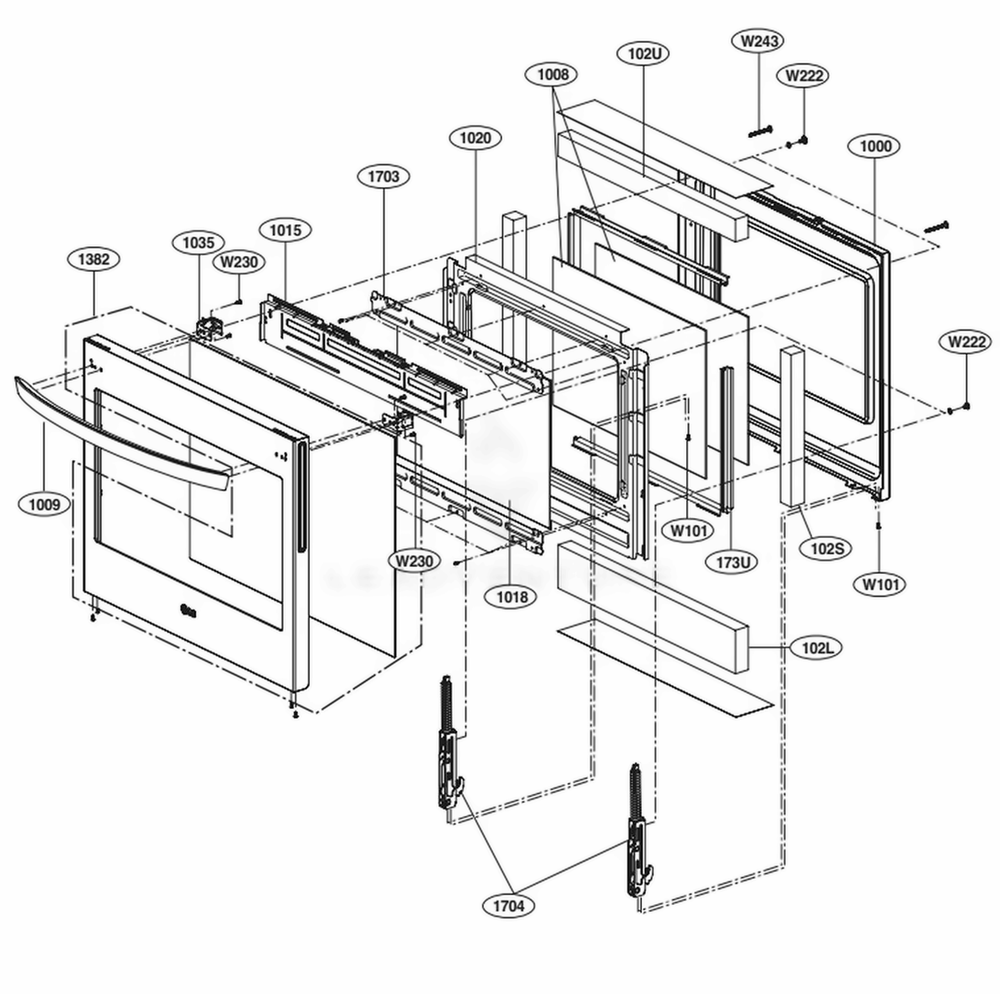

Door Parts Diagram and Parts List for ASTLLGA LG Range
  • 102L
    INSULATOR – Part Number: MEV65115502
    INSULATOR
    Part Number: MEV65115502
      In Stock
    $36.00
  • 102L
    INSULATOR – Part Number: MEV65115509
    INSULATOR
    Part Number: MEV65115509
      Special Order
    $28.79
  • 102S
    INSULATOR – Part Number: MEV65115503
    INSULATOR
    Part Number: MEV65115503
      Special Order
    $20.95
  • 102S
    INSULATOR – Part Number: MEV65115510
    INSULATOR
    Part Number: MEV65115510
      In Stock
    $20.95
  • 102U
    INSULATOR – Part Number: MEV65115501
    INSULATOR
    Part Number: MEV65115501
      In Stock
    $28.79
  • 102U
    INSULATOR – Part Number: MEV65115501
    INSULATOR
    Part Number: MEV65115501
      In Stock
    $28.79
  • 173U
    BRACKET,MOUNT – Part Number: MAZ64569401
    BRACKET,MOUNT
    Part Number: MAZ64569401
      Special Order
    $48.36
  • 1000
    FRAME,DOOR – Part Number: MDQ64176902
    FRAME,DOOR
    Part Number: MDQ64176902
      Special Order
    $181.95
  • 1008
    GLASS WINDOW – Part Number: 4890W1N005L
    GLASS WINDOW
    Part Number: 4890W1N005L
      In Stock
    $142.95
  • 1008
    GLASS WINDOW – Part Number: 4890W1N005L
    GLASS WINDOW
    Part Number: 4890W1N005L
      In Stock
    $142.95
  • 1009
    HANDLE,DOOR – Part Number: MEB62494913
    HANDLE,DOOR
    Part Number: MEB62494913
      Special Order
    $121.95
  • 1015
    GUIDE,AIR – Part Number: MEA63970501
    GUIDE,AIR
    Part Number: MEA63970501
      Special Order
    $49.39
  • 1015
    GUIDE,AIR – Part Number: MEA63970501
    GUIDE,AIR
    Part Number: MEA63970501
      Special Order
    $49.39
  • 1018
    WINDOW,GLASS – Part Number: 4890W1N009H
    WINDOW,GLASS
    Part Number: 4890W1N009H
      In Stock
    $110.51
  • 1020
    COVER,INNER – Part Number: MCK68473201
    COVER,INNER
    Part Number: MCK68473201
      Special Order
    $91.95
  • 1035
    SUPPORTER,HANDLE – Part Number: MJH64673101
    SUPPORTER,HANDLE
    Part Number: MJH64673101
      Special Order
    $13.60
  • 1382
    PARTS ASSEMBLY – Part Number: AGM75509803
    PARTS ASSEMBLY
    Part Number: AGM75509803
      Special Order
    $274.95
  • 1703
    BRACKET,MOUNT – Part Number: MAZ64569701
    BRACKET,MOUNT
    Part Number: MAZ64569701
      Special Order
    $48.36
  • 1704
    HINGE ASSEMBLY – Part Number: AEH72957517
    HINGE ASSEMBLY
    Part Number: AEH72957517
      No Longer Available
  • 1704
    HINGE ASSEMBLY – Part Number: AEH75637211
    HINGE ASSEMBLY
    Part Number: AEH75637211
      In Stock
    $81.95
  • W101
    Screw,Taptite – Part Number: 1SBF0402418
    Screw,Taptite
    Part Number: 1SBF0402418
      Special Order
    $13.60
  • W222
    Screw,Customized – Part Number: 1SZZW5N001C
    Screw,Customized
    Part Number: 1SZZW5N001C
      In Stock
    $13.60
  • W230
    Customized Screw – Part Number: 1SZZW5N001A
    Customized Screw
    Part Number: 1SZZW5N001A
      In Stock
    $13.60
  • W243
    Screw,Customized – Part Number: 1SZZW5N001H
    Screw,Customized
    Part Number: 1SZZW5N001H
      In Stock
    $13.60
Drawer Parts
Drawer Parts Diagram and Parts List for ASTLLGA LG Range
  • 851D
    FOOT ASSEMBLY – Part Number: ADU73169401
    FOOT ASSEMBLY
    Part Number: ADU73169401
      In Stock
    $28.79
  • 851D
    FOOT ASSEMBLY – Part Number: ADU73169401
    FOOT ASSEMBLY
    Part Number: ADU73169401
      In Stock
    $28.79
  • 6008
    PLATE,BASE – Part Number: MGJ64431101
    PLATE,BASE
    Part Number: MGJ64431101
      Special Order
    $58.09
  • 8021
    HEATER ASSEMBLY – Part Number: AEG73150201
    HEATER ASSEMBLY
    Part Number: AEG73150201
      Special Order
    $81.95
  • 8501
    FRAME,DOOR – Part Number: MDQ64177401
    FRAME,DOOR
    Part Number: MDQ64177401
      In Stock
    $20.95
  • 8504
    PLATE,FRONT – Part Number: MGJ63105904
    PLATE,FRONT
    Part Number: MGJ63105904
      Special Order
    $102.95
  • 8505
    COVER,HEATER – Part Number: MCK66907802
    COVER,HEATER
    Part Number: MCK66907802
      Special Order
    $48.36
  • 8507
    PANEL,FRONT – Part Number: MGC63820323
    PANEL,FRONT
    Part Number: MGC63820323
      Special Order
    $194.95
  • 8508
    Foot – Part Number: 4778W1N001A
    Foot
    Part Number: 4778W1N001A
      Special Order
    $28.79
  • 8511
    BRACKET,IDLE – Part Number: MAZ34877103
    BRACKET,IDLE
    Part Number: MAZ34877103
      In Stock
    $28.79
  • 8512
    SLIDER – Part Number: MHS62022301
    SLIDER
    Part Number: MHS62022301
      In Stock
    $81.95
  • 8513
    SLIDER – Part Number: MHS62022201
    SLIDER
    Part Number: MHS62022201
      In Stock
    $73.39
  • 8514
    DRAWER – Part Number: MCX61961507
    DRAWER
    Part Number: MCX61961507
      No Longer Available
  • 8517
    INSULATOR – Part Number: MEV63876304
    INSULATOR
    Part Number: MEV63876304
      Special Order
    $102.95
  • 8519
    HARNESS,SINGLE – Part Number: EAD61850602
    HARNESS,SINGLE
    Part Number: EAD61850602
      Special Order
    $48.36
  • 8523
    Supporter – Part Number: MJH42056411
    Supporter
    Part Number: MJH42056411
      Special Order
    $36.00
  • 8524
    BRACKET,MOUNT – Part Number: MAZ63250903
    BRACKET,MOUNT
    Part Number: MAZ63250903
      Special Order
    $20.95
  • 8602
    BRACKET,MOUNT – Part Number: MAZ63250603
    BRACKET,MOUNT
    Part Number: MAZ63250603
      Special Order
    $20.95
  • W230
    Customized Screw – Part Number: 1SZZW5N001A
    Customized Screw
    Part Number: 1SZZW5N001A
      In Stock
    $13.60
Main
Main Diagram and Parts List for ASTLLGA LG Range

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
