Kenmore Parts

Kenmore KENMORE ELECTRIC BUILT-IN OVEN Range Replacement Parts For Model 8504268390

We Sell Only Genuine Kenmore Parts

Find Kenmore 8504268390 Parts By Symptom

Little to no heat when baking

61%

Element will not heat

39%

Popular Parts for 8504268390

Search Within Model

Questions & Answers for Kenmore 8504268390
Browse all Parts Search by Area

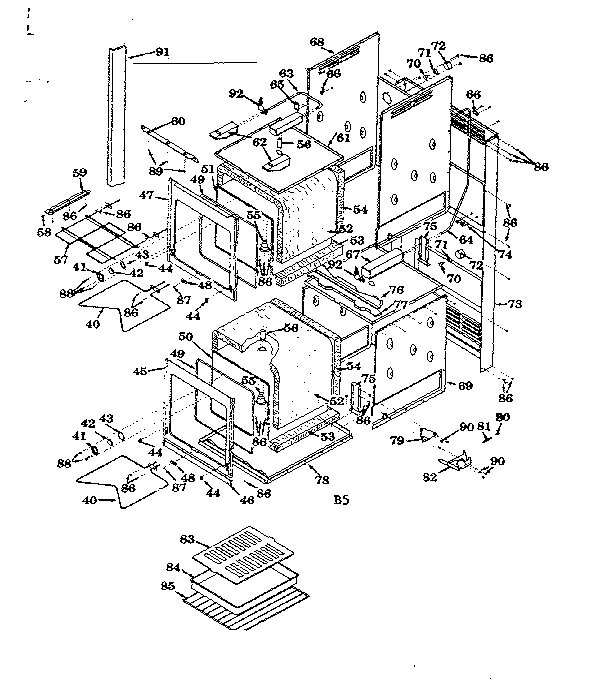

Body Section Diagram and Parts List for  Kenmore Range
Body Section

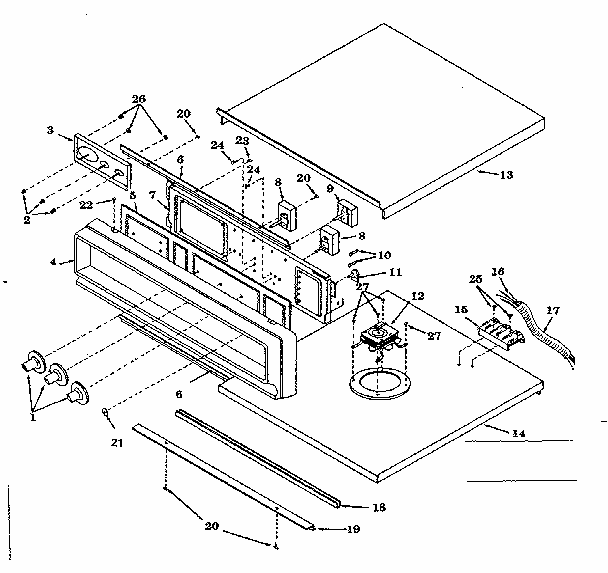

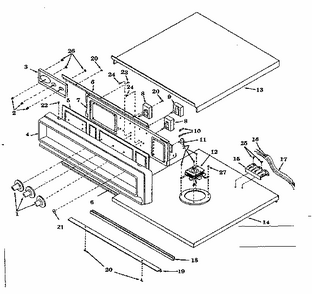

Control Section Diagram and Parts List for  Kenmore Range
Control Section

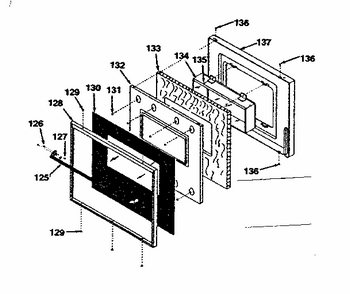

Doors Diagram and Parts List for  Kenmore Range
Doors
Previous Showing All Parts Next
Body Section
Body Section Diagram and Parts List for  Kenmore Range
  • Bend, Return (8) – Part Number: 70853
    Bend, Return (8)
    Part Number: 70853
      No Longer Available
  • Motor – Part Number: 19173
    Motor
    Part Number: 19173
      No Longer Available
  • Motor-60 c – Part Number: 19174
    Motor-60 c
    Part Number: 19174
      No Longer Available
  • Cam plate – Part Number: 22056
    Cam plate
    Part Number: 22056
      No Longer Available
  • Clock – Part Number: 22326
    Clock
    Part Number: 22326
      No Longer Available
  • Support – Part Number: 31541
    Support
    Part Number: 31541
      No Longer Available
  • Owner
    Owner's manual
    Part Number: 70794
      No Longer Available
  • Fact tag – Part Number: 70805
    Fact tag
    Part Number: 70805
      No Longer Available
  • Parts list – Part Number: 70873
    Parts list
    Part Number: 70873
      No Longer Available
  • 40
    Bake Element – Part Number: WP3177420
    Bake Element
    Part Number: WP3177420
      In Stock
    $86.77
  • 41
    DISCONTINUED – Part Number: 31210
    DISCONTINUED
    Part Number: 31210
      No Longer Available
  • 42
    Light lens – Part Number: 17466
    Light lens
    Part Number: 17466
      No Longer Available
  • 43
    Gasket – Part Number: 17465
    Gasket
    Part Number: 17465
      No Longer Available
  • 44
    Guide – Part Number: 22336
    Guide
    Part Number: 22336
      No Longer Available
  • 45
    Frame – Part Number: 31834
    Frame
    Part Number: 31834
      No Longer Available
  • 46
    Trim – Part Number: 31838
    Trim
    Part Number: 31838
      No Longer Available
  • 47
    Frame – Part Number: 22349
    Frame
    Part Number: 22349
      No Longer Available
  • 48
    Seal – Part Number: 22036
    Seal
    Part Number: 22036
      No Longer Available
  • 49
    Door seal – Part Number: 22249
    Door seal
    Part Number: 22249
      No Longer Available
  • 50
    Oven liner – Part Number: 31828
    Oven liner
    Part Number: 31828
      No Longer Available
  • 51
    Oven liner – Part Number: 31825
    Oven liner
    Part Number: 31825
      No Longer Available
  • 52
    Insulation – Part Number: 22247
    Insulation
    Part Number: 22247
      No Longer Available
  • 53
    Insulation – Part Number: 22259
    Insulation
    Part Number: 22259
      No Longer Available
  • 54
    XREPLACE – Part Number: 22245
    XREPLACE
    Part Number: 22245
      No Longer Available
  • 55
    Vent tube – Part Number: 70856
    Vent tube
    Part Number: 70856
      No Longer Available
  • 56
    Extension – Part Number: 31859
    Extension
    Part Number: 31859
      No Longer Available
  • 57
    Range broil element – Part Number: 456294
    Range broil element
    Part Number: 456294
      No Longer Available
  • 58
    Clip – Part Number: 17956
    Clip
    Part Number: 17956
      No Longer Available
  • 59
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 59A
    Harness – Part Number: 32173
    Harness
    Part Number: 32173
      No Longer Available
  • 59B
    Support – Part Number: 32171
    Support
    Part Number: 32171
      No Longer Available
  • 60
    Support – Part Number: 22031
    Support
    Part Number: 22031
      No Longer Available
  • 61
    Cabinet – Part Number: 31860
    Cabinet
    Part Number: 31860
      No Longer Available
  • 62
    Vent box – Part Number: 31866
    Vent box
    Part Number: 31866
      No Longer Available
  • 63
    Vent pipe – Part Number: 70863
    Vent pipe
    Part Number: 70863
      No Longer Available
  • 64
    Vent pipe – Part Number: 70862
    Vent pipe
    Part Number: 70862
      No Longer Available
  • 65
    Support – Part Number: 31875
    Support
    Part Number: 31875
      No Longer Available
  • 66
    Clamp – Part Number: 22045
    Clamp
    Part Number: 22045
      No Longer Available
  • 67
    Collector box – Part Number: 31871
    Collector box
    Part Number: 31871
      No Longer Available
  • 68
    SWITCH – Part Number: 31963
    SWITCH
    Part Number: 31963
      No Longer Available
  • 69
    Cabinet – Part Number: 31962
    Cabinet
    Part Number: 31962
      No Longer Available
  • 70
    Light Bulb - 40W – Part Number: 8009
    Light Bulb - 40W
    Part Number: 8009
      In Stock
    $17.80
  • 71
    Socket – Part Number: 22258
    Socket
    Part Number: 22258
      No Longer Available
  • 72
    Shield – Part Number: 22022
    Shield
    Part Number: 22022
      No Longer Available
  • 73
    Main – Part Number: 22100
    Main
    Part Number: 22100
      No Longer Available
  • 74
    OVEN THERMOSTAT – Part Number: 31876
    OVEN THERMOSTAT
    Part Number: 31876
      No Longer Available
  • 75
    Anchor – Part Number: 20019
    Anchor
    Part Number: 20019
      No Longer Available
  • 76
    Support – Part Number: 20046
    Support
    Part Number: 20046
      No Longer Available
  • 77
    Support – Part Number: 20049
    Support
    Part Number: 20049
      No Longer Available
  • 78
    NUT,10-24 NYLON HEX BR – Part Number: 22001
    NUT,10-24 NYLON HEX BR
    Part Number: 22001
      No Longer Available
  • 79
    Cam plate – Part Number: 22054
    Cam plate
    Part Number: 22054
      No Longer Available
  • 80
    Anchor – Part Number: 22058
    Anchor
    Part Number: 22058
      No Longer Available
  • 81
    SPRNG-DOOR – Part Number: WP4173267
    SPRNG-DOOR
    Part Number: WP4173267
      No Longer Available
  • 82
    Hinge – Part Number: 22049
    Hinge
    Part Number: 22049
      No Longer Available
  • 83
    2 Piece Broiler Pan – Part Number: 4396923
    2 Piece Broiler Pan
    Part Number: 4396923
      In Stock
    $48.36
  • 84
    2 Piece Broiler Pan – Part Number: 4396923
    2 Piece Broiler Pan
    Part Number: 4396923
      In Stock
    $48.36
  • 85
    Oven rack – Part Number: 70431
    Oven rack
    Part Number: 70431
      No Longer Available
  • 86
    Screw – Part Number: 17398
    Screw
    Part Number: 17398
      No Longer Available
  • 87
    Screw – Part Number: 22217
    Screw
    Part Number: 22217
      No Longer Available
  • 88
    Thread-cutting screw – Part Number: STD610603
    Thread-cutting screw
    Part Number: STD610603
      No Longer Available
  • 89
    Screw – Part Number: 22608
    Screw
    Part Number: 22608
      No Longer Available
  • 90
    Screw – Part Number: 22331
    Screw
    Part Number: 22331
      No Longer Available
  • 91
    Support – Part Number: 31543
    Support
    Part Number: 31543
      No Longer Available
  • 92
    Fan switch – Part Number: 70871
    Fan switch
    Part Number: 70871
      No Longer Available
Control Section
Control Section Diagram and Parts List for  Kenmore Range
Doors
Doors Diagram and Parts List for  Kenmore Range
  • Bend, Return (8) – Part Number: 70853
    Bend, Return (8)
    Part Number: 70853
      No Longer Available
  • Motor – Part Number: 19173
    Motor
    Part Number: 19173
      No Longer Available
  • Motor-60 c – Part Number: 19174
    Motor-60 c
    Part Number: 19174
      No Longer Available
  • Cam plate – Part Number: 22056
    Cam plate
    Part Number: 22056
      No Longer Available
  • Clock – Part Number: 22326
    Clock
    Part Number: 22326
      No Longer Available
  • Support – Part Number: 31541
    Support
    Part Number: 31541
      No Longer Available
  • Owner
    Owner's manual
    Part Number: 70794
      No Longer Available
  • Fact tag – Part Number: 70805
    Fact tag
    Part Number: 70805
      No Longer Available
  • Parts list – Part Number: 70873
    Parts list
    Part Number: 70873
      No Longer Available
  • 125
    Door handle – Part Number: 17865
    Door handle
    Part Number: 17865
      No Longer Available
  • 126
    Screw – Part Number: 22273
    Screw
    Part Number: 22273
      No Longer Available
  • 127
    Nut – Part Number: 70677
    Nut
    Part Number: 70677
      No Longer Available
  • 128
    INSTRUCTIONS – Part Number: 22261
    INSTRUCTIONS
    Part Number: 22261
      No Longer Available
  • 129
    Diode – Part Number: 15111
    Diode
    Part Number: 15111
      No Longer Available
  • 130
    CODE J – Part Number: 22263
    CODE J
    Part Number: 22263
      No Longer Available
  • 131
    Bumper – Part Number: 19740
    Bumper
    Part Number: 19740
      No Longer Available
  • 132
    Retainer – Part Number: 22071
    Retainer
    Part Number: 22071
      No Longer Available
  • 133
    Insulation – Part Number: 22266
    Insulation
    Part Number: 22266
      No Longer Available
  • 134
    Window – Part Number: 22269
    Window
    Part Number: 22269
      No Longer Available
  • 135
    Thread-cutting screw – Part Number: STD610802
    Thread-cutting screw
    Part Number: STD610802
      No Longer Available
  • 136
    Screw – Part Number: 22217
    Screw
    Part Number: 22217
      No Longer Available
  • 137
    Door liner – Part Number: 22345
    Door liner
    Part Number: 22345
      No Longer Available
