General Electric Range Replacement Parts For Model HRMF2150TM-7

We Sell Only Genuine General Electric Parts

Find General Electric HRMF2150TM-7 Parts By Symptom

Element will not heat

58%

Door won’t close

42%

Popular Parts for HRMF2150TM-7

Search Within Model

Questions & Answers for General Electric HRMF2150TM-7
Browse all Parts Search by Area
BACKGUARD Diagram and Parts List for  General Electric Range
BACKGUARD
BODY Diagram and Parts List for  General Electric Range
BODY
COOKTOP & DRAWER Diagram and Parts List for  General Electric Range
COOKTOP & DRAWER
DOOR Diagram and Parts List for  General Electric Range
DOOR
Previous Showing All Parts Next
BACKGUARD
BACKGUARD Diagram and Parts List for  General Electric Range
  • 12
    THERMOSTAT – Part Number: WG02F05826
    THERMOSTAT
    Part Number: WG02F05826
      No Longer Available
  • 13
    SWITCH SELECTOR - 318057 – Part Number: WG02F05797
    SWITCH SELECTOR - 318057
    Part Number: WG02F05797
      No Longer Available
  • 14
    Indicator Light – Part Number: 5303323991
    Indicator Light
    Part Number: 5303323991
      No Longer Available
  • 15
    BRACKET – Part Number: 5303304000
    BRACKET
    Part Number: 5303304000
      Special Order
    $11.50
  • 15A
    BRACKET – Part Number: 5303304001
    BRACKET
    Part Number: 5303304001
      Special Order
    $15.70
  • 18
    END BACKSPLASH R.H. – Part Number: WG02L05829
    END BACKSPLASH R.H.
    Part Number: WG02L05829
      No Longer Available
  • 18A
    End Cap,white ,LH – Part Number: 5303304004
    End Cap,white ,LH
    Part Number: 5303304004
      Special Order
    $71.35
  • 19
    PANEL – Part Number: 318005459
    PANEL
    Part Number: 318005459
      No Longer Available
  • 20
    TIMER – Part Number: WG02F05840
    TIMER
    Part Number: WG02F05840
      No Longer Available
  • 21
    TRIM – Part Number: 318350801
    TRIM
    Part Number: 318350801
      Special Order
    $50.81
  • 23
    SUPPORT TIMER – Part Number: 318015026
    SUPPORT TIMER
    Part Number: 318015026
      No Longer Available
  • 24
    SWITCH WHITE – Part Number: WG02F06502
    SWITCH WHITE
    Part Number: WG02F06502
      No Longer Available
  • 36
    KNOB – Part Number: WG02L06779
    KNOB
    Part Number: WG02L06779
      No Longer Available
  • 46
    LENS – Part Number: WG02F05611
    LENS
    Part Number: WG02F05611
      No Longer Available
  • 54
    INF HEAT SW – Part Number: WG02F05569
    INF HEAT SW
    Part Number: WG02F05569
      No Longer Available
  • 54A
    SWITCH SURFACE ELEMENT L – Part Number: WG02F05799
    SWITCH SURFACE ELEMENT L
    Part Number: WG02F05799
      No Longer Available
  • 69
    Screw – Part Number: 5303288565
    Screw
    Part Number: 5303288565
      In Stock
    $7.30
  • 83
    FUSE – Part Number: 318115601
    FUSE
    Part Number: 318115601
      No Longer Available
  • 84
    APPLIANCE OUTLET WHT – Part Number: WG02L01870
    APPLIANCE OUTLET WHT
    Part Number: WG02L01870
      No Longer Available
  • 95
    CLIP – Part Number: 5303324521
    CLIP
    Part Number: 5303324521
      Special Order
    $22.00
  • 99
    SPACER – Part Number: 5303304544
    SPACER
    Part Number: 5303304544
      Special Order
    $20.95
  • A
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • B
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • C
    SCREW – Part Number: 5303310510
    SCREW
    Part Number: 5303310510
      Special Order
    $24.10
  • D
    Diagram, wire – Part Number: 318198600
    Diagram, wire
    Part Number: 318198600
      No Longer Available
  • E
    OWNERS GUIDE – Part Number: 318150703
    OWNERS GUIDE
    Part Number: 318150703
      No Longer Available
  • F
    INSTALL INSTRUCTIONS – Part Number: 318126600
    INSTALL INSTRUCTIONS
    Part Number: 318126600
      No Longer Available
BODY
BODY Diagram and Parts List for  General Electric Range
  • 1
    LAMP – Part Number: PURCHLOC
    LAMP
    Part Number: PURCHLOC
      No Longer Available
  • 3
    PANEL White – Part Number: WG03L06185
    PANEL White
    Part Number: WG03L06185
      No Longer Available
  • 4
    BURNER BOX – Part Number: 318126510
    BURNER BOX
    Part Number: 318126510
      Special Order
    $74.32
  • 5
    SCREW LEVEL – Part Number: WG02A00785
    SCREW LEVEL
    Part Number: WG02A00785
      No Longer Available
  • 5A
    NUT – Part Number: WG02A00937
    NUT
    Part Number: WG02A00937
      No Longer Available
  • 6
    RACK – Part Number: 318345201
    RACK
    Part Number: 318345201
      No Longer Available
  • 14
    LIGHT SOCKET – Part Number: WG02L06821
    LIGHT SOCKET
    Part Number: WG02L06821
      No Longer Available
  • 15
    Bulb/lamp, oven light – Part Number: 5303013701
    Bulb/lamp, oven light
    Part Number: 5303013701
      No Longer Available
  • 25
    SHIELD – Part Number: 5303325069
    SHIELD
    Part Number: 5303325069
      Special Order
    $40.12
  • 27
    CLIP-THERMO – Part Number: WB2X9027
    CLIP-THERMO
    Part Number: WB2X9027
      No Longer Available
  • 39
    RANGE CORD – Part Number: WG02F07716
    RANGE CORD
    Part Number: WG02F07716
      No Longer Available
  • 41
    DECO PLATE – Part Number: WG02L07001
    DECO PLATE
    Part Number: WG02L07001
      No Longer Available
  • 54
    HOUSING – Part Number: 318222400
    HOUSING
    Part Number: 318222400
      No Longer Available
  • 58A
    INSULATION – Part Number: 807149701
    INSULATION
    Part Number: 807149701
      Special Order
    $44.24
  • 58B
    INSULATION – Part Number: 807150801
    INSULATION
    Part Number: 807150801
      Special Order
    $48.36
  • 59
    TUBE – Part Number: 318549820
    TUBE
    Part Number: 318549820
      Special Order
    $25.15
  • 62
    TERMINAL BLOCK – Part Number: WG03F04375
    TERMINAL BLOCK
    Part Number: WG03F04375
      No Longer Available
  • 62
    NUT – Part Number: 316205500
    NUT
    Part Number: 316205500
      In Stock
    $19.90
  • 66
    ELEMENT BROIL – Part Number: WG02F05469
    ELEMENT BROIL
    Part Number: WG02F05469
      No Longer Available
  • 67
    ELEMENT BAKE 2400 W - 2118181050 – Part Number: WG02F05459
    ELEMENT BAKE 2400 W - 2118181050
    Part Number: WG02F05459
      No Longer Available
  • 68
    Range Support – Part Number: 5304403015
    Range Support
    Part Number: 5304403015
      Special Order
    $39.09
  • 71
    PANEL – Part Number: 318086500
    PANEL
    Part Number: 318086500
      No Longer Available
  • 74
    Bumper,base – Part Number: 318147412
    Bumper,base
    Part Number: 318147412
      No Longer Available
  • 76
    FRAME – Part Number: 318136103
    FRAME
    Part Number: 318136103
      Special Order
    $82.39
  • 80
    BRACKET – Part Number: 318054701
    BRACKET
    Part Number: 318054701
      Special Order
    $30.85
  • 81
    SPRING – Part Number: 318192400
    SPRING
    Part Number: 318192400
      Special Order
    $234.80
  • 83
    Liner,oven complete – Part Number: 318089614
    Liner,oven complete
    Part Number: 318089614
      No Longer Available
  • 86
    Door Hinge Receptacle – Part Number: 318328010
    Door Hinge Receptacle
    Part Number: 318328010
      No Longer Available
  • 127
    ADAPTER ASSY – Part Number: WG02F09131
    ADAPTER ASSY
    Part Number: WG02F09131
      No Longer Available
  • 219
    THERMOSTAT – Part Number: WG02F06005
    THERMOSTAT
    Part Number: WG02F06005
      No Longer Available
  • A
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
COOKTOP & DRAWER
COOKTOP & DRAWER Diagram and Parts List for  General Electric Range
  • 1
    DRAWER – Part Number: 5303325610
    DRAWER
    Part Number: 5303325610
      No Longer Available
  • 4
    PANEL – Part Number: 318044231
    PANEL
    Part Number: 318044231
      No Longer Available
  • 7
    SPACER – Part Number: WG02A00795
    SPACER
    Part Number: WG02A00795
      No Longer Available
  • 11
    BRACKET – Part Number: 5303324427
    BRACKET
    Part Number: 5303324427
      Special Order
    $13.60
  • 13
    DRAWER CHANNEL – Part Number: WG02L06831
    DRAWER CHANNEL
    Part Number: WG02L06831
      No Longer Available
  • 13A
    DRAWER CHANNEL – Part Number: WG02L06832
    DRAWER CHANNEL
    Part Number: WG02L06832
      No Longer Available
  • 15
    ELEMENT 8" 2600W – Part Number: WG02F05389
    ELEMENT 8" 2600W
    Part Number: WG02F05389
      No Longer Available
  • 15A
    ELEMENT 6" 1500W – Part Number: WG02F05366
    ELEMENT 6" 1500W
    Part Number: WG02F05366
      No Longer Available
  • 15B
    ELEMENT 6" 1250W – Part Number: WG02F05362
    ELEMENT 6" 1250W
    Part Number: WG02F05362
      No Longer Available
  • 16
    MAIN TOP – Part Number: 318120921
    MAIN TOP
    Part Number: 318120921
      Special Order
    $357.21
  • 19
    PAN, BURNER LARGE – Part Number: WG02F05702
    PAN, BURNER LARGE
    Part Number: WG02F05702
      No Longer Available
  • 19A
    PAN, BURNER SM – Part Number: WG02F05703
    PAN, BURNER SM
    Part Number: WG02F05703
      No Longer Available
  • 27
    LAMP – Part Number: PURCHLOC
    LAMP
    Part Number: PURCHLOC
      No Longer Available
  • 28
    MEDALLION – Part Number: 5303301461
    MEDALLION
    Part Number: 5303301461
      No Longer Available
  • 93
    ELEMENT SUPPORT Assembly – Part Number: WG02F09132
    ELEMENT SUPPORT Assembly
    Part Number: WG02F09132
      No Longer Available
  • A
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
DOOR

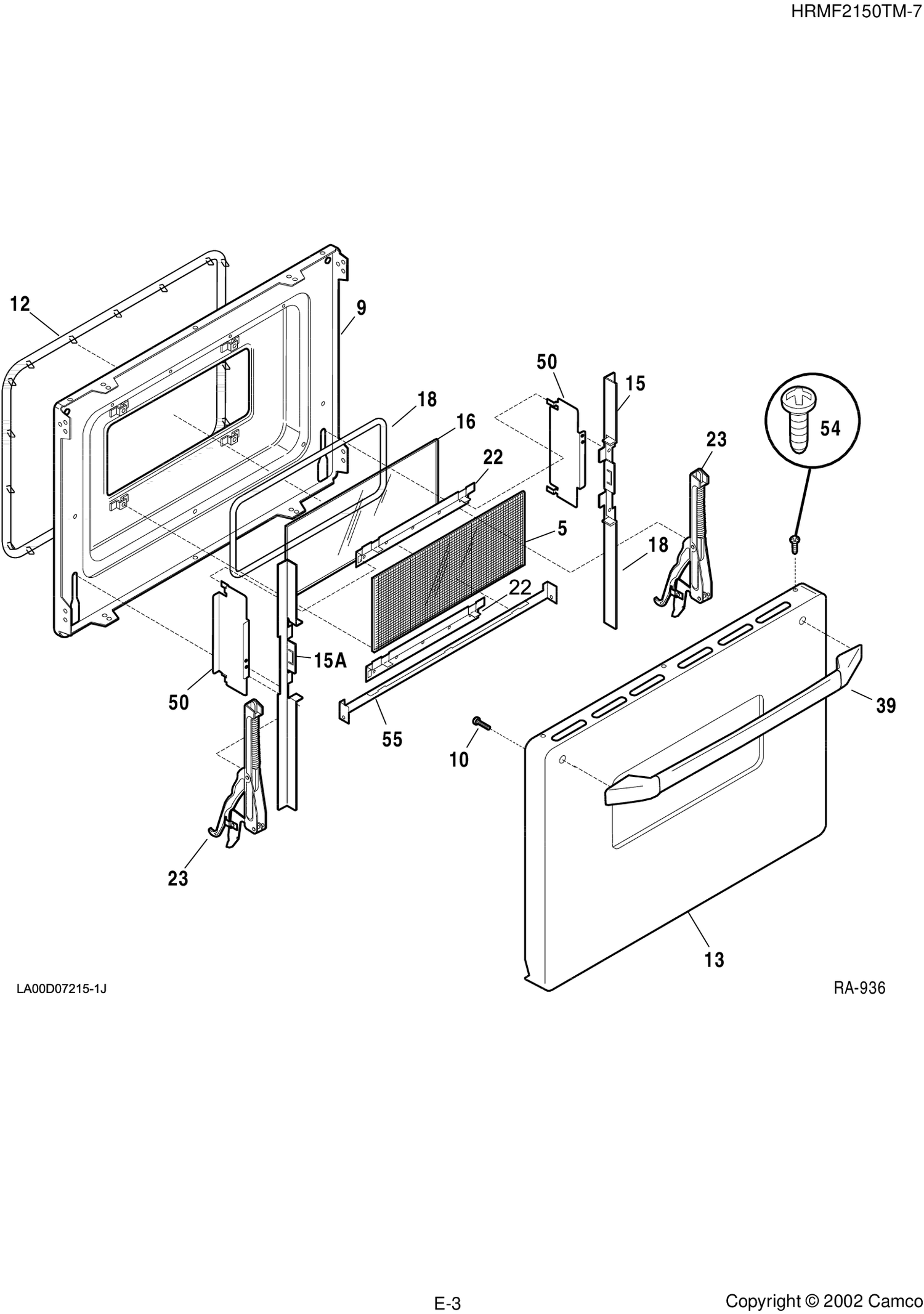

DOOR Diagram and Parts List for  General Electric Range
  • 1
    Purchase locally – Part Number: LOCALPUR
    Purchase locally
    Part Number: LOCALPUR
      No Longer Available
  • 5
    GLASS DOOR – Part Number: WG03L06107
    GLASS DOOR
    Part Number: WG03L06107
      No Longer Available
  • 9
    LINER – Part Number: WG02L05823
    LINER
    Part Number: WG02L05823
      No Longer Available
  • 10
    SCREW – Part Number: 5303325627
    SCREW
    Part Number: 5303325627
      No Longer Available
  • 12
    SEAL – Part Number: 318053321
    SEAL
    Part Number: 318053321
      No Longer Available
  • 13
    PANEL – Part Number: 318009007
    PANEL
    Part Number: 318009007
      No Longer Available
  • 15
    BRACKET – Part Number: 5303311153
    BRACKET
    Part Number: 5303311153
      Special Order
    $22.00
  • 15A
    BRACKET – Part Number: 5303311154
    BRACKET
    Part Number: 5303311154
      Special Order
    $22.00
  • 16
    GLASS – Part Number: WG02L02921
    GLASS
    Part Number: WG02L02921
      No Longer Available
  • 18
    SEAL WINDOW – Part Number: WG02L02335
    SEAL WINDOW
    Part Number: WG02L02335
      No Longer Available
  • 22
    BAR – Part Number: 5303310511
    BAR
    Part Number: 5303310511
      Special Order
    $68.29
  • 23
    HINGE – Part Number: 318024745
    HINGE
    Part Number: 318024745
      No Longer Available
  • 39
    HANDLE DOOR White – Part Number: WG03L01955
    HANDLE DOOR White
    Part Number: WG03L01955
      No Longer Available
  • 50
    PANEL – Part Number: 318144900
    PANEL
    Part Number: 318144900
      No Longer Available
  • 54
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10
  • 55
    BRACKET – Part Number: 318122300
    BRACKET
    Part Number: 318122300
      Special Order
    $20.95
  • A
    WASHER – Part Number: 5300809968
    WASHER
    Part Number: 5300809968
      Special Order
    $50.42
  • B
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • C
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • D
    SCREW – Part Number: WG03A01984
    SCREW
    Part Number: WG03A01984
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
