General Electric Range Replacement Parts For Model GRSF3251ZB-1

We Sell Only Genuine General Electric Parts

Find General Electric GRSF3251ZB-1 Parts By Symptom

Door won’t close

100%

Popular Parts for GRSF3251ZB-1

Search Within Model

Questions & Answers for General Electric GRSF3251ZB-1
Browse all Parts Search by Area
BACKGUARD Diagram and Parts List for  General Electric Range
BACKGUARD
BODY Diagram and Parts List for  General Electric Range
BODY
DOOR Diagram and Parts List for  General Electric Range
DOOR

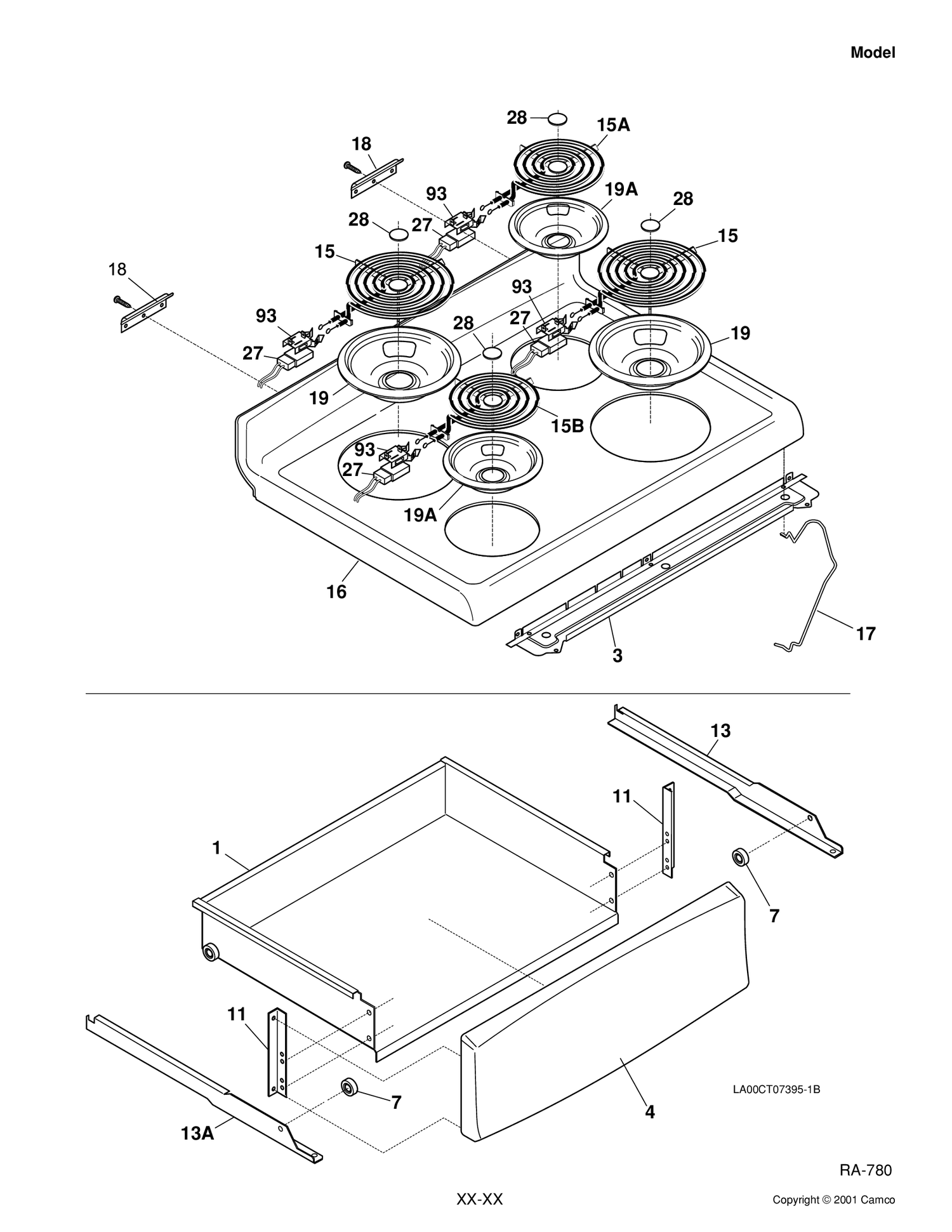

TOP Diagram and Parts List for  General Electric Range
TOP
Previous Showing All Parts Next
BACKGUARD

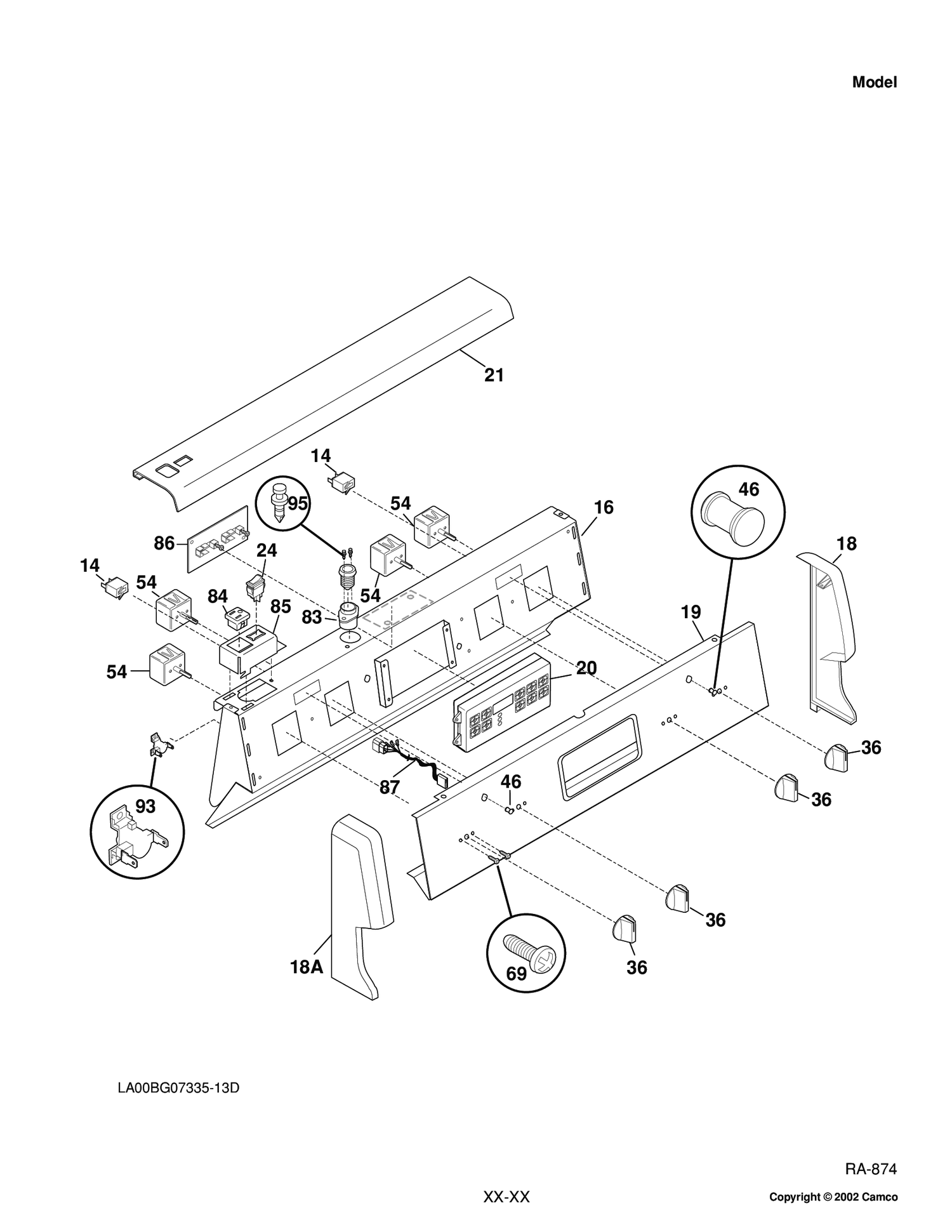

BACKGUARD Diagram and Parts List for  General Electric Range
  • 14
    Indicator Light – Part Number: 5303323991
    Indicator Light
    Part Number: 5303323991
      No Longer Available
  • 16
    DISCONTINUED – Part Number: 318116345
    DISCONTINUED
    Part Number: 318116345
      No Longer Available
  • 18
    END CAP BLK Right Hand – Part Number: WG02L05814
    END CAP BLK Right Hand
    Part Number: WG02L05814
      No Longer Available
  • 18A
    END CAP – Part Number: 318118305
    END CAP
    Part Number: 318118305
      Special Order
    $29.82
  • 19
    PANEL – Part Number: 318182827
    PANEL
    Part Number: 318182827
      Special Order
    $60.13
  • 20
    LAMP – Part Number: PURCHLOC
    LAMP
    Part Number: PURCHLOC
      No Longer Available
  • 21
    TRIM – Part Number: 318118005
    TRIM
    Part Number: 318118005
      No Longer Available
  • 24
    SWITCH Black – Part Number: WG02F07706
    SWITCH Black
    Part Number: WG02F07706
      No Longer Available
  • 36
    KNOB – Part Number: WG02L06778
    KNOB
    Part Number: WG02L06778
      No Longer Available
  • 46
    LENS – Part Number: WG02F05611
    LENS
    Part Number: WG02F05611
      No Longer Available
  • 54
    INFINITE SWITCH – Part Number: WG02F09212
    INFINITE SWITCH
    Part Number: WG02F09212
      No Longer Available
  • 69
    Screw – Part Number: 5303288565
    Screw
    Part Number: 5303288565
      In Stock
    $7.30
  • 83
    FUSE – Part Number: 318115601
    FUSE
    Part Number: 318115601
      No Longer Available
  • 84
    OUTLET – Part Number: 318146802
    OUTLET
    Part Number: 318146802
      No Longer Available
  • 85
    SUPPORT – Part Number: 318171710
    SUPPORT
    Part Number: 318171710
      No Longer Available
  • 86
    PLATE – Part Number: 318111201
    PLATE
    Part Number: 318111201
      Special Order
    $46.75
  • 87
    WIRE – Part Number: 318092410
    WIRE
    Part Number: 318092410
      Special Order
    $34.97
  • 93
    SWITCH – Part Number: 3202388
    SWITCH
    Part Number: 3202388
      Special Order
    $76.95
  • 95
    CLIP – Part Number: 5303324521
    CLIP
    Part Number: 5303324521
      Special Order
    $22.00
  • A
    WIRING HARNESS – Part Number: 318083179
    WIRING HARNESS
    Part Number: 318083179
      No Longer Available
  • B
    Hex Nut – Part Number: 5303013272
    Hex Nut
    Part Number: 5303013272
      No Longer Available
  • C
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • D
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • E
    SCREW – Part Number: 5304400428
    SCREW
    Part Number: 5304400428
      Special Order
    $12.55
  • F
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10
  • G
    Diagram, wiring – Part Number: 318045274
    Diagram, wiring
    Part Number: 318045274
      No Longer Available
  • H
    DISCONTINUED – Part Number: 318200422
    DISCONTINUED
    Part Number: 318200422
      No Longer Available
  • I
    Guide, timer instruction – Part Number: 318200170
    Guide, timer instruction
    Part Number: 318200170
      No Longer Available
BODY

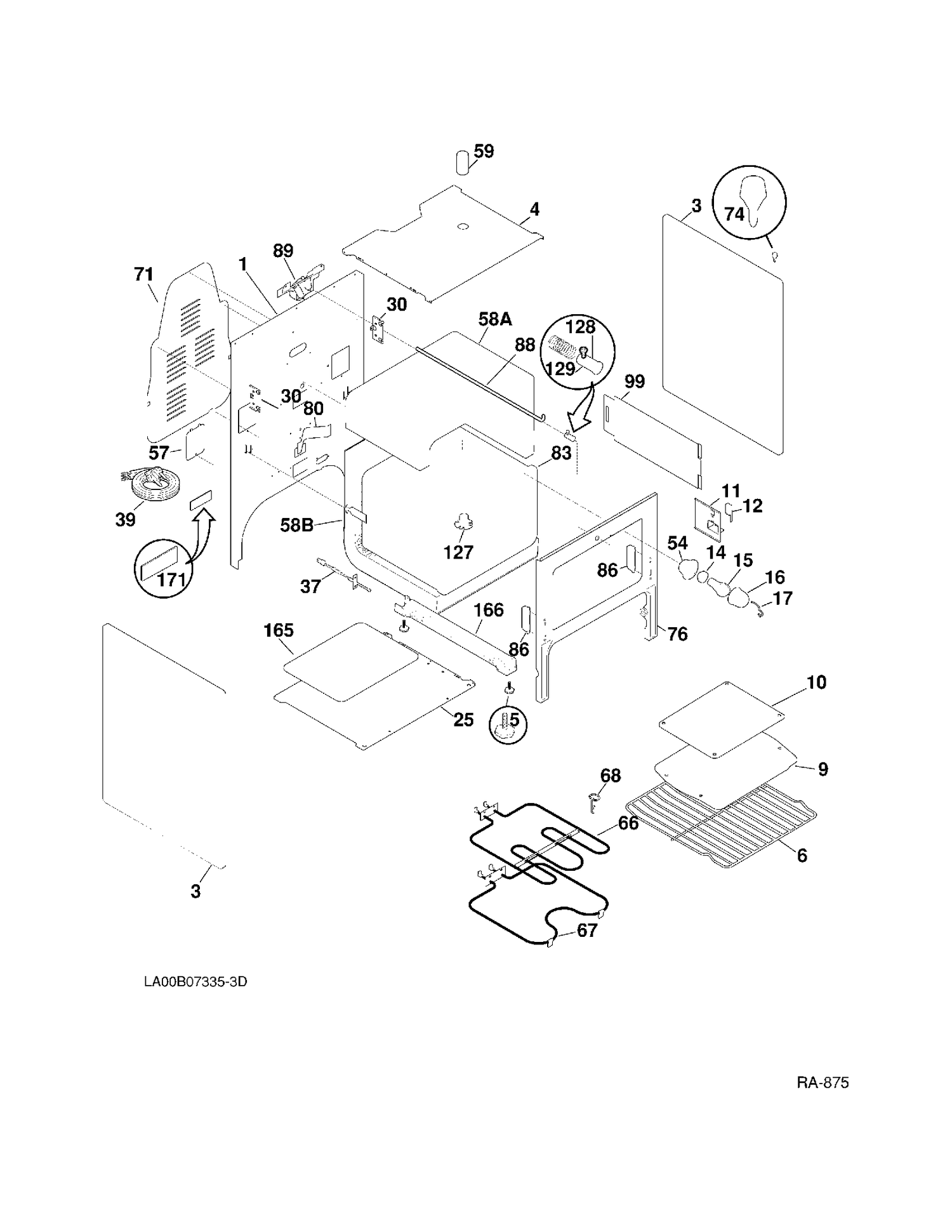

BODY Diagram and Parts List for  General Electric Range
  • 1
    PANEL – Part Number: 318108102
    PANEL
    Part Number: 318108102
      Special Order
    $90.55
  • 3
    PANEL – Part Number: 318025603
    PANEL
    Part Number: 318025603
      No Longer Available
  • 4
    BURNER BOX – Part Number: 318073802
    BURNER BOX
    Part Number: 318073802
      No Longer Available
  • 5
    SCREW LEVEL – Part Number: WG02A00785
    SCREW LEVEL
    Part Number: WG02A00785
      No Longer Available
  • 6
    RACK OVEN – Part Number: WG02L02299
    RACK OVEN
    Part Number: WG02L02299
      No Longer Available
  • 9
    Broiler Rack – Part Number: WB48K2
    Broiler Rack
    Part Number: WB48K2
      Special Order
    $38.06
  • 10
    Broiler Pan Grate Insert – Part Number: 5304494997
    Broiler Pan Grate Insert
    Part Number: 5304494997
      No Longer Available
  • 11
    BRACKET – Part Number: 318086100
    BRACKET
    Part Number: 318086100
      No Longer Available
  • 12
    SWITCH – Part Number: 318089801
    SWITCH
    Part Number: 318089801
      Special Order
    $64.21
  • 14
    LIGHT SOCKET – Part Number: WG02L06821
    LIGHT SOCKET
    Part Number: WG02L06821
      No Longer Available
  • 15
    Light Bulb – Part Number: 316538904
    Light Bulb
    Part Number: 316538904
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $26.20
  • 16
    Light Cover – Part Number: WB36X192
    Light Cover
    Part Number: WB36X192
      In Stock
    $23.05
  • 17
    Light Lens Retainer Clip – Part Number: 5304400195
    Light Lens Retainer Clip
    Part Number: 5304400195
      No Longer Available
  • 25
    SHIELD – Part Number: 318108702
    SHIELD
    Part Number: 318108702
      Special Order
    $48.27
  • 30
    BRACKET – Part Number: 318110800
    BRACKET
    Part Number: 318110800
      No Longer Available
  • 37
    OVEN TEMP PROBE – Part Number: WG02L02256
    OVEN TEMP PROBE
    Part Number: WG02L02256
      No Longer Available
  • 39
    CORD – Part Number: 318113104
    CORD
    Part Number: 318113104
      No Longer Available
  • 54
    HOUSING – Part Number: 318222400
    HOUSING
    Part Number: 318222400
      No Longer Available
  • 57
    COVER – Part Number: 318036500
    COVER
    Part Number: 318036500
      Special Order
    $8.35
  • 58A
    Insulation,oven wrapper – Part Number: 318285002
    Insulation,oven wrapper
    Part Number: 318285002
      Special Order
    $57.07
  • 58B
    INSULATION – Part Number: 5303324420
    INSULATION
    Part Number: 5303324420
      No Longer Available
  • 59
    DUCT – Part Number: 318072517
    DUCT
    Part Number: 318072517
      Special Order
    $11.50
  • 66
    ELEMENT BROIL – Part Number: WG02F05469
    ELEMENT BROIL
    Part Number: WG02F05469
      No Longer Available
  • 67
    ELEMENT BAKE 3000 W – Part Number: WG02F05461
    ELEMENT BAKE 3000 W
    Part Number: WG02F05461
      No Longer Available
  • 68
    Range Support – Part Number: 5304403015
    Range Support
    Part Number: 5304403015
      Special Order
    $39.09
  • 71
    COVER – Part Number: 318086600
    COVER
    Part Number: 318086600
      No Longer Available
  • 74
    BUMPER PAD E – Part Number: WG02A01960
    BUMPER PAD E
    Part Number: WG02A01960
      No Longer Available
  • 76
    FRAME – Part Number: 318108500
    FRAME
    Part Number: 318108500
      No Longer Available
  • 80
    BRACKET – Part Number: 318054701
    BRACKET
    Part Number: 318054701
      Special Order
    $30.85
  • 83
    LINER – Part Number: 318109411
    LINER
    Part Number: 318109411
      Special Order
    $216.73
  • 86
    Door Hinge Receptacle – Part Number: 318328010
    Door Hinge Receptacle
    Part Number: 318328010
      No Longer Available
  • 88
    ROD – Part Number: 5303311222
    ROD
    Part Number: 5303311222
      Special Order
    $57.07
  • 89
    SWITCH – Part Number: 318120705
    SWITCH
    Part Number: 318120705
      Special Order
    $51.45
  • 89
    SWITCH – Part Number: 318120711
    SWITCH
    Part Number: 318120711
      No Longer Available
  • 89
    MOTOR LATCH Assembly – Part Number: WG02F06561
    MOTOR LATCH Assembly
    Part Number: WG02F06561
      No Longer Available
  • 99
    DEFLECTOR – Part Number: 318126101
    DEFLECTOR
    Part Number: 318126101
      Special Order
    $36.00
  • 127
    ADAPTER ASSY – Part Number: WG02F09131
    ADAPTER ASSY
    Part Number: WG02F09131
      No Longer Available
  • 128
    BUSHING – Part Number: WG02L05838
    BUSHING
    Part Number: WG02L05838
      No Longer Available
  • 129
    SPRING – Part Number: 5303311164
    SPRING
    Part Number: 5303311164
      In Stock
    $26.73
  • 165
    PLATE – Part Number: 318003100
    PLATE
    Part Number: 318003100
      No Longer Available
  • 166
    BRACKET – Part Number: 318136800
    BRACKET
    Part Number: 318136800
      Special Order
    $59.11
  • 171
    TERMINAL BOARD – Part Number: 5308007985
    TERMINAL BOARD
    Part Number: 5308007985
      No Longer Available
  • A
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • B
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • C
    SCREW – Part Number: WG03A01984
    SCREW
    Part Number: WG03A01984
      No Longer Available
  • D
    SCREW – Part Number: 5304400428
    SCREW
    Part Number: 5304400428
      Special Order
    $12.55
  • E
    SCREW – Part Number: 732012720
    SCREW
    Part Number: 732012720
      No Longer Available
  • F
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10
  • G
    SCREW – Part Number: 5303297477
    SCREW
    Part Number: 5303297477
      Special Order
    $24.10
DOOR

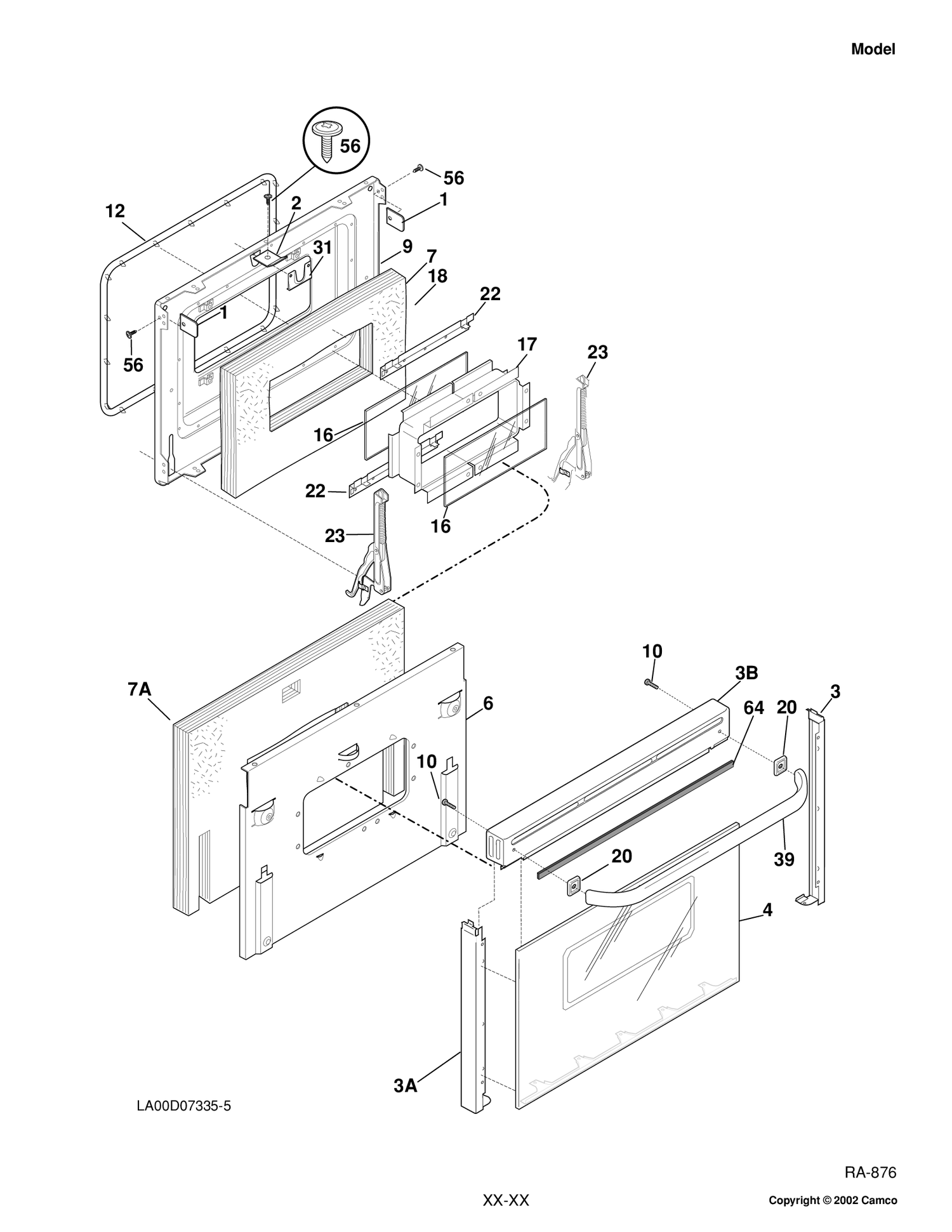

DOOR Diagram and Parts List for  General Electric Range
  • 1
    BRACKET – Part Number: 318180310
    BRACKET
    Part Number: 318180310
      Special Order
    $9.40
  • 2
    BRACKET – Part Number: 318180312
    BRACKET
    Part Number: 318180312
      Special Order
    $9.40
  • 3
    Trim, door - R.H. side (black) – Part Number: 318178304
    Trim, door - R.H. side (black)
    Part Number: 318178304
      No Longer Available
  • 3A
    TRIM, DOOR, BLACK, Left Hand SIDE – Part Number: 318178305
    TRIM, DOOR, BLACK, Left Hand SIDE
    Part Number: 318178305
      No Longer Available
  • 3B
    TRIM – Part Number: 903028-9030
    TRIM
    Part Number: 903028-9030
      Special Order
    $96.39
  • 4
    DISCONTINUED – Part Number: 318187713
    DISCONTINUED
    Part Number: 318187713
      Special Order
    $45.27
  • 6
    SHIELD – Part Number: 318057011
    SHIELD
    Part Number: 318057011
      Special Order
    $25.15
  • 7
    INSULATION – Part Number: 318285022
    INSULATION
    Part Number: 318285022
      Special Order
    $43.21
  • 7A
    INSULATION – Part Number: 807097401
    INSULATION
    Part Number: 807097401
      Special Order
    $51.97
  • 9
    PANEL-INSIDE DOOR – Part Number: 318157013
    PANEL-INSIDE DOOR
    Part Number: 318157013
      Special Order
    $181.37
  • 10
    SCREW – Part Number: 732022890
    SCREW
    Part Number: 732022890
      No Longer Available
  • 12
    GASKET – Part Number: 318053103
    GASKET
    Part Number: 318053103
      In Stock
    $94.86
  • 16
    Heat Barrier Inner Door Glass – Part Number: 5303310533
    Heat Barrier Inner Door Glass
    Part Number: 5303310533
      No Longer Available
  • 17
    SPACER – Part Number: 318139000
    SPACER
    Part Number: 318139000
      Special Order
    $81.67
  • 18
    GASKET – Part Number: WG02L04199
    GASKET
    Part Number: WG02L04199
      No Longer Available
  • 20
    SPACER – Part Number: 318014300
    SPACER
    Part Number: 318014300
      No Longer Available
  • 22
    BAR – Part Number: 5303310511
    BAR
    Part Number: 5303310511
      Special Order
    $68.29
  • 23
    HINGE E – Part Number: WG02L06833
    HINGE E
    Part Number: WG02L06833
      No Longer Available
  • 31
    BRACKET, LATCH – Part Number: 203779101P
    BRACKET, LATCH
    Part Number: 203779101P
      No Longer Available
  • 39
    HANDLE – Part Number: 316091118
    HANDLE
    Part Number: 316091118
      Special Order
    $113.44
  • 56
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10
  • 64
    LAMP – Part Number: PURCHLOC
    LAMP
    Part Number: PURCHLOC
      No Longer Available
  • A
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • B
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • C
    SCREW – Part Number: WG03A01984
    SCREW
    Part Number: WG03A01984
      No Longer Available
TOP
TOP Diagram and Parts List for  General Electric Range
  • 1
    DRAWER – Part Number: WG02L06843
    DRAWER
    Part Number: WG02L06843
      No Longer Available
  • 3
    SUPPORT – Part Number: 318144320
    SUPPORT
    Part Number: 318144320
      Special Order
    $26.20
  • 4
    PANEL – Part Number: 318044303
    PANEL
    Part Number: 318044303
      No Longer Available
  • 7
    SPACER – Part Number: WG02A00795
    SPACER
    Part Number: WG02A00795
      No Longer Available
  • 11
    BRACKET – Part Number: WG02A00964
    BRACKET
    Part Number: WG02A00964
      No Longer Available
  • 13
    DRAWER CHANNEL – Part Number: WG02L06831
    DRAWER CHANNEL
    Part Number: WG02L06831
      No Longer Available
  • 13A
    DRAWER CHANNEL – Part Number: WG02L06832
    DRAWER CHANNEL
    Part Number: WG02L06832
      No Longer Available
  • 15
    8" ELEMENT 2400W – Part Number: WG02F05182
    8" ELEMENT 2400W
    Part Number: WG02F05182
      No Longer Available
  • 15A
    ELEMENT 6" 1250W – Part Number: WG02F05362
    ELEMENT 6" 1250W
    Part Number: WG02F05362
      No Longer Available
  • 15B
    ELEMENT 6" 1250W – Part Number: WG02F05362
    ELEMENT 6" 1250W
    Part Number: WG02F05362
      No Longer Available
  • 16
    PANEL – Part Number: 318065783
    PANEL
    Part Number: 318065783
      Special Order
    $139.02
  • 17
    ROD – Part Number: 318119100
    ROD
    Part Number: 318119100
      No Longer Available
  • 18
    HINGE – Part Number: 318074400
    HINGE
    Part Number: 318074400
      No Longer Available
  • 19
    PAN, BURNER LARGE – Part Number: WG02F05702
    PAN, BURNER LARGE
    Part Number: WG02F05702
      No Longer Available
  • 19A
    PAN, BURNER SM – Part Number: WG02F05703
    PAN, BURNER SM
    Part Number: WG02F05703
      No Longer Available
  • 27
    LAMP – Part Number: PURCHLOC
    LAMP
    Part Number: PURCHLOC
      No Longer Available
  • 28
    MEDALLION – Part Number: 5303301461
    MEDALLION
    Part Number: 5303301461
      No Longer Available
  • 93
    SUPPORT – Part Number: WG02A00932
    SUPPORT
    Part Number: WG02A00932
      No Longer Available
  • A
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • B
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • C
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
