General Electric Parts

General Electric Range Replacement Parts For Model GRMF2400SM-7

We Sell Only Genuine General Electric Parts

Find General Electric GRMF2400SM-7 Parts By Symptom

Element will not heat

58%

Door won’t close

42%

Popular Parts for GRMF2400SM-7

Search Within Model

Questions & Answers for General Electric GRMF2400SM-7
Browse all Parts Search by Area
BACKGUARD Diagram and Parts List for  General Electric Range
BACKGUARD
BODY Diagram and Parts List for  General Electric Range
BODY
DOOR Diagram and Parts List for  General Electric Range
DOOR
TOP Diagram and Parts List for  General Electric Range
TOP
Previous Showing All Parts Next
BACKGUARD

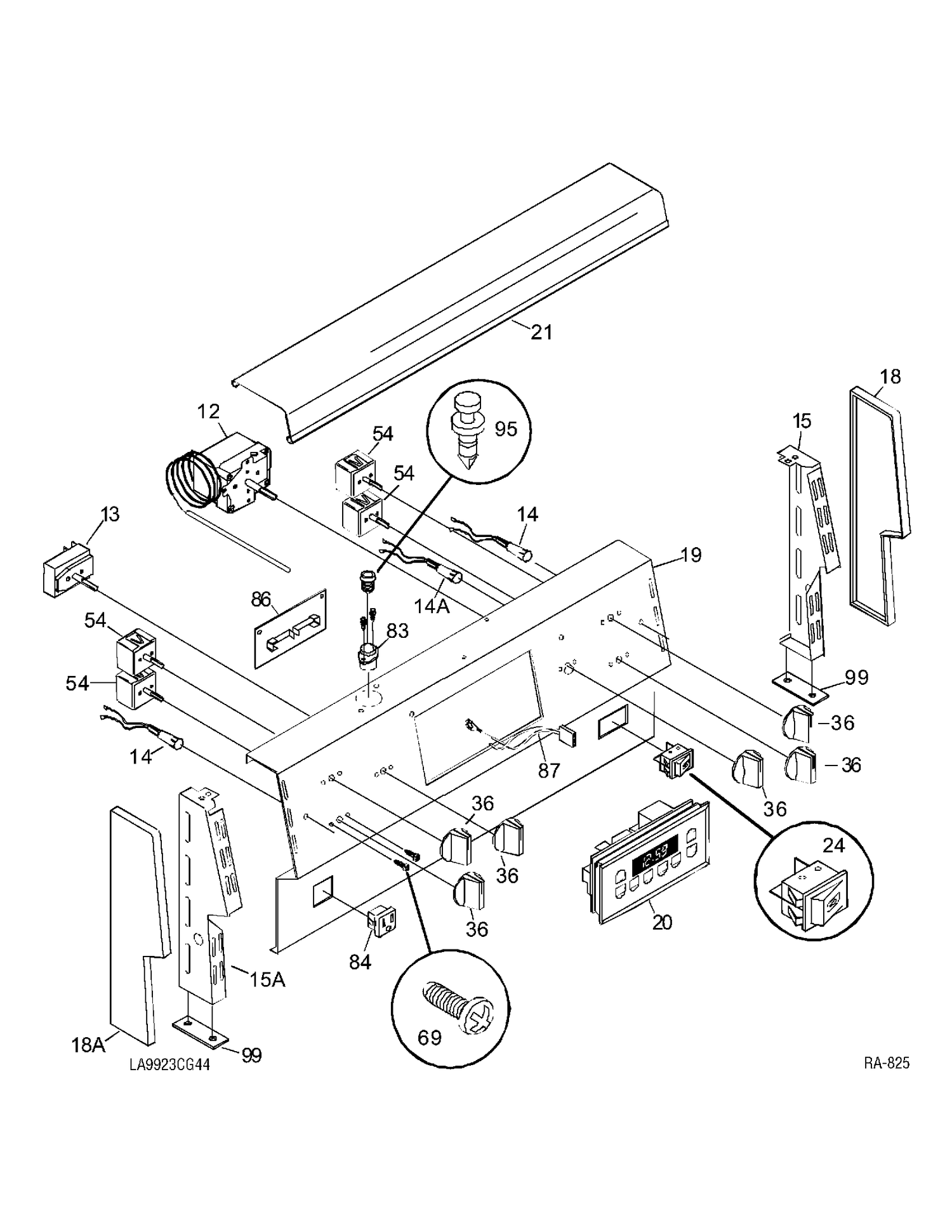

BACKGUARD Diagram and Parts List for  General Electric Range
  • 12
    THERMOSTAT-OVEN – Part Number: 5303325515
    THERMOSTAT-OVEN
    Part Number: 5303325515
      No Longer Available
  • 13
    SWITCH SELECTOR - 318057 – Part Number: WG02F05797
    SWITCH SELECTOR - 318057
    Part Number: WG02F05797
      No Longer Available
  • 14
    HOSE – Part Number: 2043
    HOSE
    Part Number: 2043
      Special Order
    $308.74
  • 14A
    LIGHT/LAMP – Part Number: 5303320497
    LIGHT/LAMP
    Part Number: 5303320497
      Special Order
    $31.88
  • 15
    BRACKET – Part Number: 5303304000
    BRACKET
    Part Number: 5303304000
      Special Order
    $11.50
  • 15A
    BRACKET – Part Number: 5303304001
    BRACKET
    Part Number: 5303304001
      Special Order
    $15.70
  • 18
    END BACKSPLASH R.H. – Part Number: WG02L05829
    END BACKSPLASH R.H.
    Part Number: WG02L05829
      No Longer Available
  • 18A
    End Cap,white ,LH – Part Number: 5303304004
    End Cap,white ,LH
    Part Number: 5303304004
      Special Order
    $71.35
  • 19
    NO LONGER AVAILABLE – Part Number: 318006135
    NO LONGER AVAILABLE
    Part Number: 318006135
      No Longer Available
  • 20
    TIMER – Part Number: 318004701
    TIMER
    Part Number: 318004701
      No Longer Available
  • 21
    TRIM – Part Number: 318350801
    TRIM
    Part Number: 318350801
      Special Order
    $50.81
  • 24
    SWITCH-LIGHT/LAMP – Part Number: 5303324847
    SWITCH-LIGHT/LAMP
    Part Number: 5303324847
      No Longer Available
  • 36
    KNOB – Part Number: WG02L06779
    KNOB
    Part Number: WG02L06779
      No Longer Available
  • 54
    INFINITE SWITCH – Part Number: WG02F09212
    INFINITE SWITCH
    Part Number: WG02F09212
      No Longer Available
  • 69
    Screw – Part Number: 5303288565
    Screw
    Part Number: 5303288565
      In Stock
    $7.30
  • 83
    FUSE – Part Number: 318115601
    FUSE
    Part Number: 318115601
      No Longer Available
  • 84
    APPLIANCE OUTLET WHT – Part Number: WG02L01870
    APPLIANCE OUTLET WHT
    Part Number: WG02L01870
      No Longer Available
  • 86
    PLATE – Part Number: 318111200
    PLATE
    Part Number: 318111200
      Special Order
    $33.94
  • 87
    DISCONTINUED – Part Number: 5303324425
    DISCONTINUED
    Part Number: 5303324425
      Special Order
    $11.50
  • 95
    CLIP – Part Number: 5303324521
    CLIP
    Part Number: 5303324521
      Special Order
    $22.00
  • 99
    SPACER – Part Number: 5303304544
    SPACER
    Part Number: 5303304544
      Special Order
    $20.95
  • A
    Hex Nut – Part Number: 5303013272
    Hex Nut
    Part Number: 5303013272
      No Longer Available
  • B
    SCREW – Part Number: 5303310510
    SCREW
    Part Number: 5303310510
      Special Order
    $24.10
  • C
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • D
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • E
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10
  • F
    LABEL – Part Number: 318045254
    LABEL
    Part Number: 318045254
      Special Order
    $8.35
  • G
    OWNER GUIDE – Part Number: 318150702
    OWNER GUIDE
    Part Number: 318150702
      No Longer Available
BODY

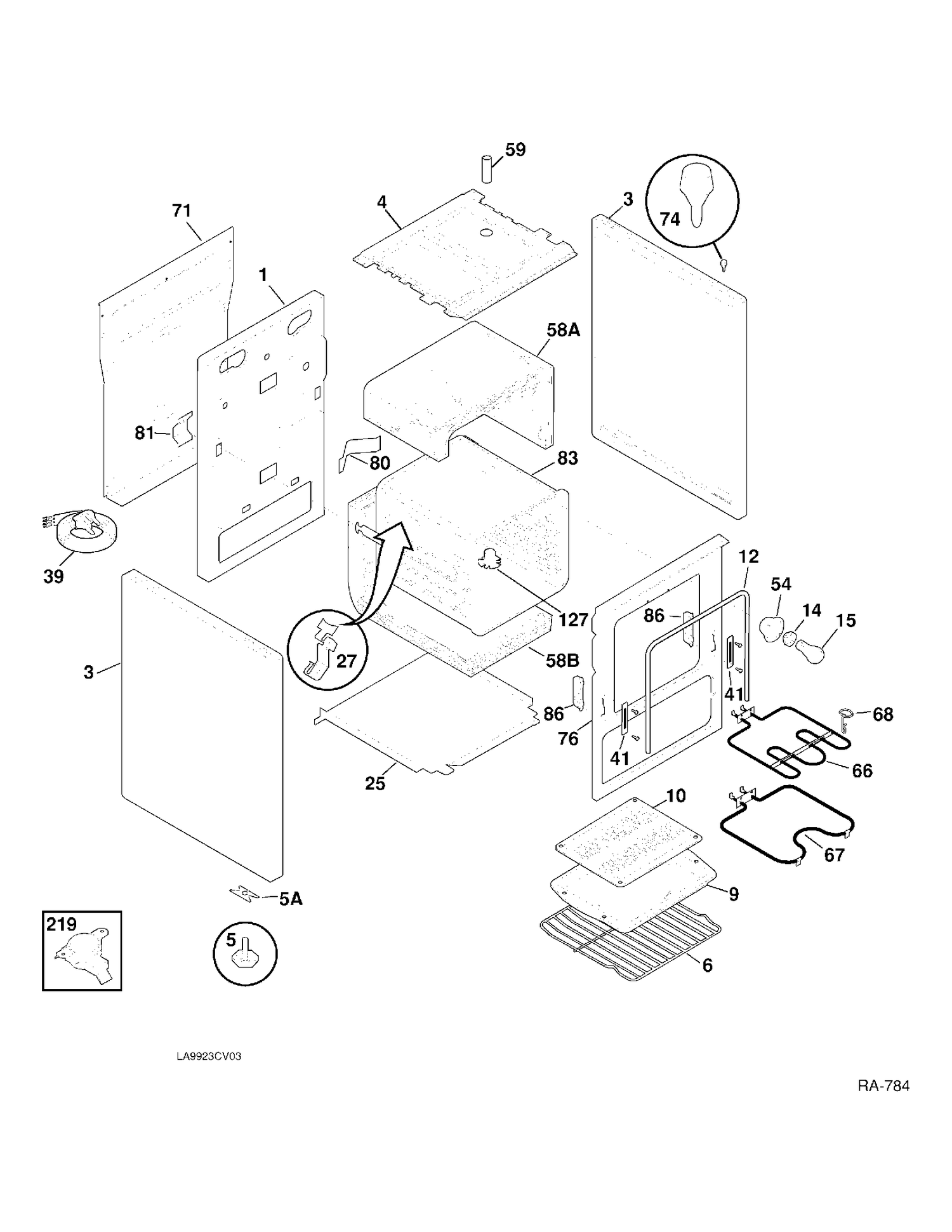

BODY Diagram and Parts List for  General Electric Range
  • 1
    LAMP – Part Number: PURCHLOC
    LAMP
    Part Number: PURCHLOC
      No Longer Available
  • 3
    PANEL White – Part Number: WG03L06185
    PANEL White
    Part Number: WG03L06185
      No Longer Available
  • 4
    BURNER BOX – Part Number: 318126501
    BURNER BOX
    Part Number: 318126501
      No Longer Available
  • 5
    SCREW LEVEL – Part Number: WG02A00785
    SCREW LEVEL
    Part Number: WG02A00785
      No Longer Available
  • 5A
    NUT – Part Number: WG02A00937
    NUT
    Part Number: WG02A00937
      No Longer Available
  • 6
    RACK – Part Number: 318345201
    RACK
    Part Number: 318345201
      No Longer Available
  • 9
    Broiler Rack – Part Number: WB48K2
    Broiler Rack
    Part Number: WB48K2
      Special Order
    $38.06
  • 10
    Broiler Pan Grate Insert – Part Number: 5304494997
    Broiler Pan Grate Insert
    Part Number: 5304494997
      No Longer Available
  • 12
    GASKET – Part Number: 318053400
    GASKET
    Part Number: 318053400
      No Longer Available
  • 14
    LIGHT SOCKET – Part Number: WG02L06821
    LIGHT SOCKET
    Part Number: WG02L06821
      No Longer Available
  • 15
    Light Bulb – Part Number: 316538904
    Light Bulb
    Part Number: 316538904
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $26.20
  • 25
    SHIELD – Part Number: 5303325069
    SHIELD
    Part Number: 5303325069
      Special Order
    $40.12
  • 27
    CLIP-THERMO – Part Number: WB2X9027
    CLIP-THERMO
    Part Number: WB2X9027
      No Longer Available
  • 39
    CORD – Part Number: 318113101
    CORD
    Part Number: 318113101
      No Longer Available
  • 41
    DECO PLATE – Part Number: WG02L07001
    DECO PLATE
    Part Number: WG02L07001
      No Longer Available
  • 54
    HOUSING – Part Number: 318222400
    HOUSING
    Part Number: 318222400
      No Longer Available
  • 58A
    HINGE Assembly – Part Number: 2044449020
    HINGE Assembly
    Part Number: 2044449020
      No Longer Available
  • 58B
    Fluorescent Light Bulb – Part Number: 3131275
    Fluorescent Light Bulb
    Part Number: 3131275
      No Longer Available
  • 59
    TUBE – Part Number: 318549820
    TUBE
    Part Number: 318549820
      Special Order
    $25.15
  • 66
    ELEMENT BROIL – Part Number: WG02F05469
    ELEMENT BROIL
    Part Number: WG02F05469
      No Longer Available
  • 67
    ELEMENT BAKE 2400 W - 2118181050 – Part Number: WG02F05459
    ELEMENT BAKE 2400 W - 2118181050
    Part Number: WG02F05459
      No Longer Available
  • 68
    Range Support – Part Number: 5304403015
    Range Support
    Part Number: 5304403015
      Special Order
    $39.09
  • 71
    PANEL – Part Number: 318086500
    PANEL
    Part Number: 318086500
      No Longer Available
  • 74
    BUMPER-BASE – Part Number: 5303310535
    BUMPER-BASE
    Part Number: 5303310535
      No Longer Available
  • 76
    FRAME – Part Number: 318123100
    FRAME
    Part Number: 318123100
      No Longer Available
  • 80
    BRACKET – Part Number: 318054701
    BRACKET
    Part Number: 318054701
      Special Order
    $30.85
  • 81
    SPRING – Part Number: 318192400
    SPRING
    Part Number: 318192400
      Special Order
    $234.80
  • 83
    LINER – Part Number: 318089601
    LINER
    Part Number: 318089601
      Special Order
    $176.51
  • 86
    Door Hinge Receptacle – Part Number: 318328010
    Door Hinge Receptacle
    Part Number: 318328010
      No Longer Available
  • 127
    ADAPTER ASSY – Part Number: WG02F09131
    ADAPTER ASSY
    Part Number: WG02F09131
      No Longer Available
  • 219
    High Limit Thermostat – Part Number: 318003600
    High Limit Thermostat
    Part Number: 318003600
      No Longer Available
  • A
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • B
    SCREW, 6 X 3/8 (NON-ILLUSTRATED) – Part Number: 3201861
    SCREW, 6 X 3/8 (NON-ILLUSTRATED)
    Part Number: 3201861
      Special Order
    $6.25
  • C
    SCREW – Part Number: 5303323133
    SCREW
    Part Number: 5303323133
      Special Order
    $17.80
  • D
    WIRE TIE – Part Number: 5304464772
    WIRE TIE
    Part Number: 5304464772
      No Longer Available
DOOR

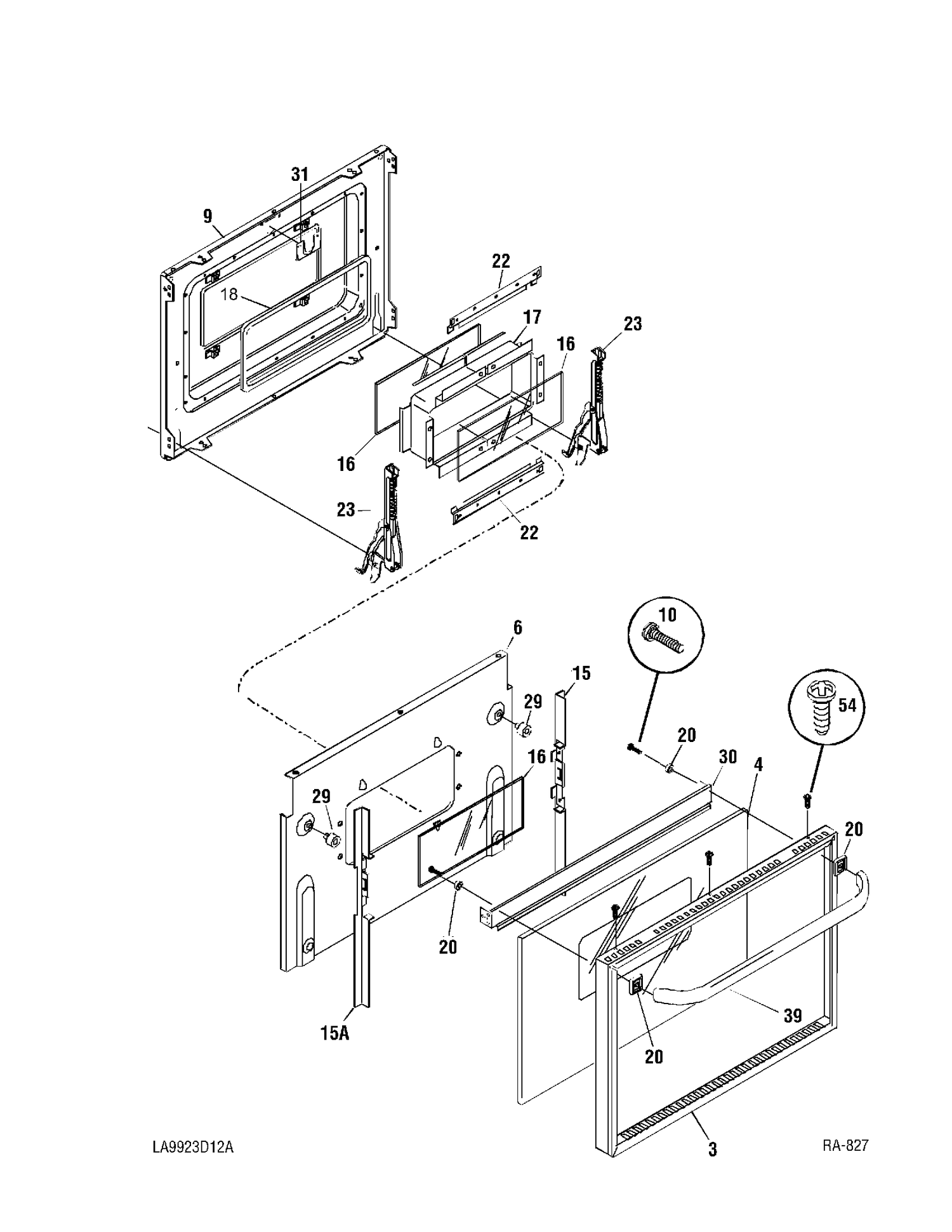

DOOR Diagram and Parts List for  General Electric Range
  • 3
    TRIM – Part Number: 318415501
    TRIM
    Part Number: 318415501
      Special Order
    $101.79
  • 4
    GLASS DOOR – Part Number: WG03L06105
    GLASS DOOR
    Part Number: WG03L06105
      No Longer Available
  • 6
    SHIELD – Part Number: 5303325079
    SHIELD
    Part Number: 5303325079
      No Longer Available
  • 9
    LAMP – Part Number: PURCHLOC
    LAMP
    Part Number: PURCHLOC
      No Longer Available
  • 10
    SCREW – Part Number: 5303325627
    SCREW
    Part Number: 5303325627
      No Longer Available
  • 15
    BRACKET – Part Number: 5303311136
    BRACKET
    Part Number: 5303311136
      Special Order
    $14.65
  • 15A
    BRACKET-GLASS Mounting – Part Number: 5303311137
    BRACKET-GLASS Mounting
    Part Number: 5303311137
      No Longer Available
  • 16
    GLASS – Part Number: WG02L02921
    GLASS
    Part Number: WG02L02921
      No Longer Available
  • 17
    SPACER – Part Number: 318139000
    SPACER
    Part Number: 318139000
      Special Order
    $81.67
  • 18
    SEAL WINDOW – Part Number: WG02L02335
    SEAL WINDOW
    Part Number: WG02L02335
      No Longer Available
  • 20
    SPACER – Part Number: 2009741040
    SPACER
    Part Number: 2009741040
      No Longer Available
  • 22
    BAR – Part Number: 5303310511
    BAR
    Part Number: 5303310511
      Special Order
    $68.29
  • 23
    HINGE ASY – Part Number: WG03L06115
    HINGE ASY
    Part Number: WG03L06115
      No Longer Available
  • 29
    BUMPER-BASE – Part Number: 5303310535
    BUMPER-BASE
    Part Number: 5303310535
      No Longer Available
  • 30
    NO LONGER AVAILABLE – Part Number: 318014007
    NO LONGER AVAILABLE
    Part Number: 318014007
      No Longer Available
  • 39
    HANDLE DOOR White – Part Number: WG03L01955
    HANDLE DOOR White
    Part Number: WG03L01955
      No Longer Available
  • 54
    Range Screw – Part Number: 5303308456
    Range Screw
    Part Number: 5303308456
      In Stock
    $17.80
  • A
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • B
    WASHER – Part Number: 5300809968
    WASHER
    Part Number: 5300809968
      Special Order
    $50.42
  • C
    SCREW – Part Number: 5303325627
    SCREW
    Part Number: 5303325627
      No Longer Available
  • D
    SCREW – Part Number: WG02A00979
    SCREW
    Part Number: WG02A00979
      No Longer Available
  • E
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10
TOP

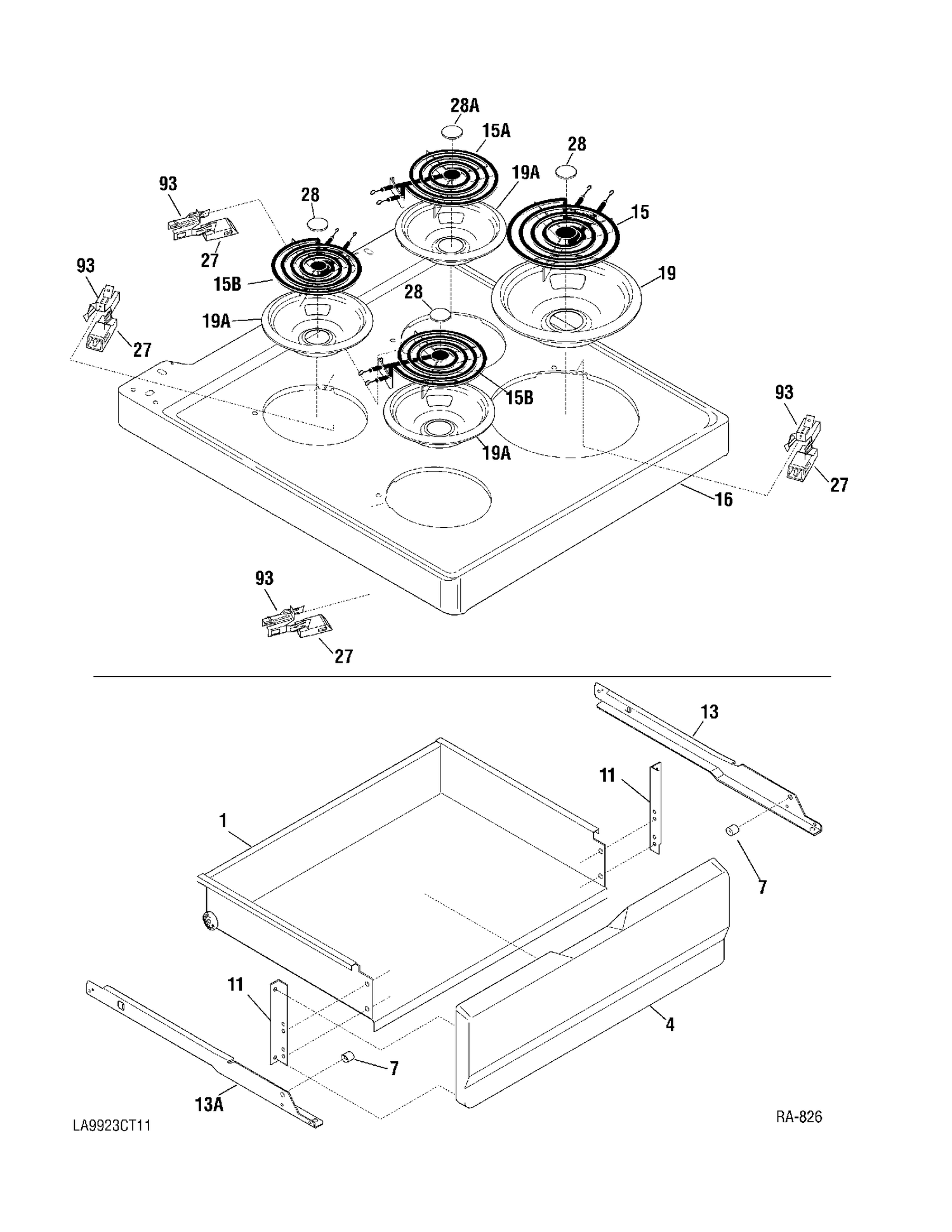

TOP Diagram and Parts List for  General Electric Range
