Frigidaire Range Replacement Parts For Model FFED3005LWC

We Sell Only Genuine Frigidaire Parts

Find Frigidaire FFED3005LWC Parts By Symptom

Element will not heat

76%

Little to no heat when baking

8%

Will Not Start

6%

Oven is too hot

4%

Oven not heating evenly

3%

Door won’t close

1%

Little to no heat when broiling

1%

Touchpad does not respond

0%

Popular Parts for FFED3005LWC

Search Within Model

Questions & Answers for Frigidaire FFED3005LWC
Browse all Parts Search by Area
01 - COVER Diagram and Parts List for  Frigidaire Range
01 - COVER
03 - BACKGUARD Diagram and Parts List for  Frigidaire Range
03 - BACKGUARD
05 - BODY Diagram and Parts List for  Frigidaire Range
05 - BODY
07 - MAIN TOP Diagram and Parts List for  Frigidaire Range
07 - MAIN TOP
09 - DOOR Diagram and Parts List for  Frigidaire Range
09 - DOOR

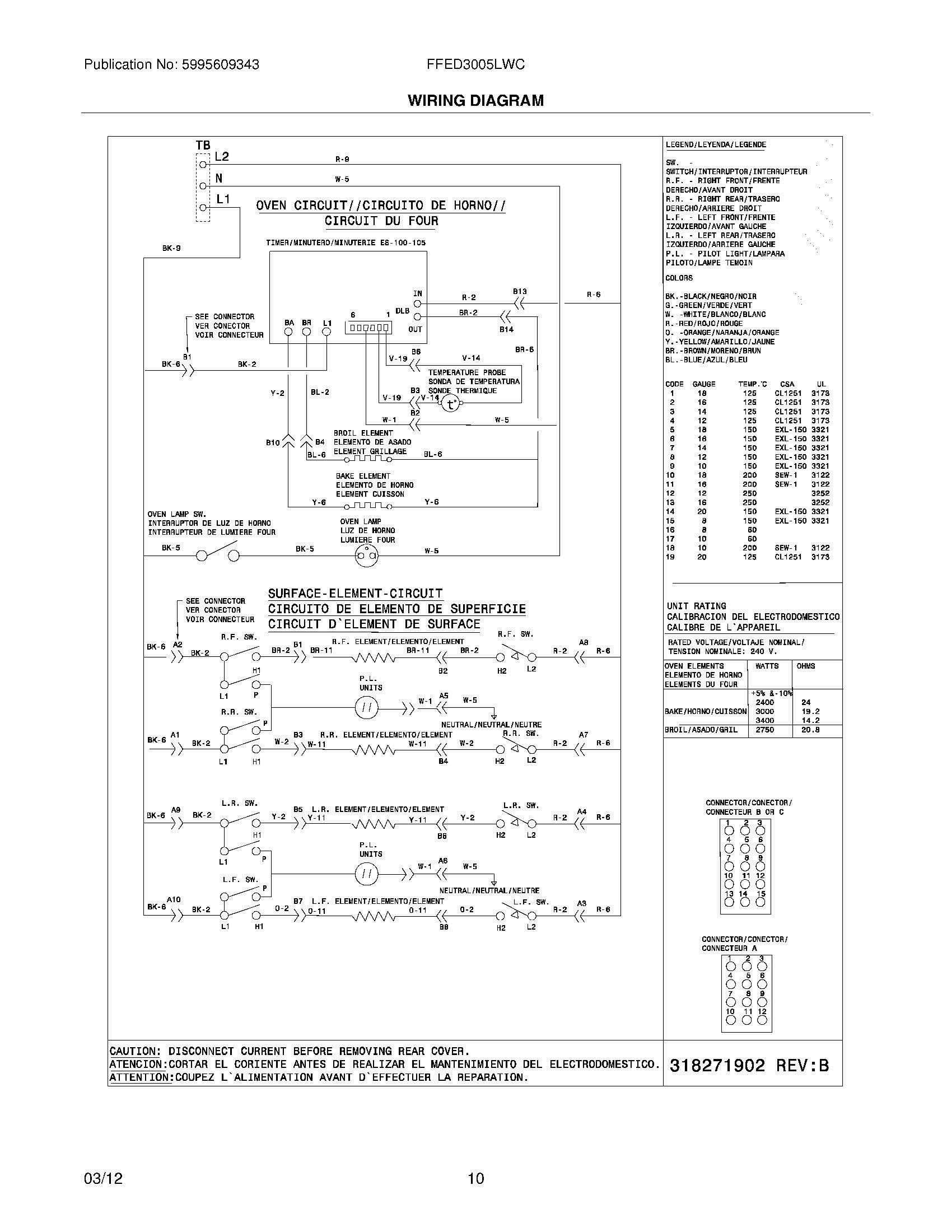

10 - WIRING DIAGRAM Diagram and Parts List for  Frigidaire Range
10 - WIRING DIAGRAM
Previous Showing All Parts Next

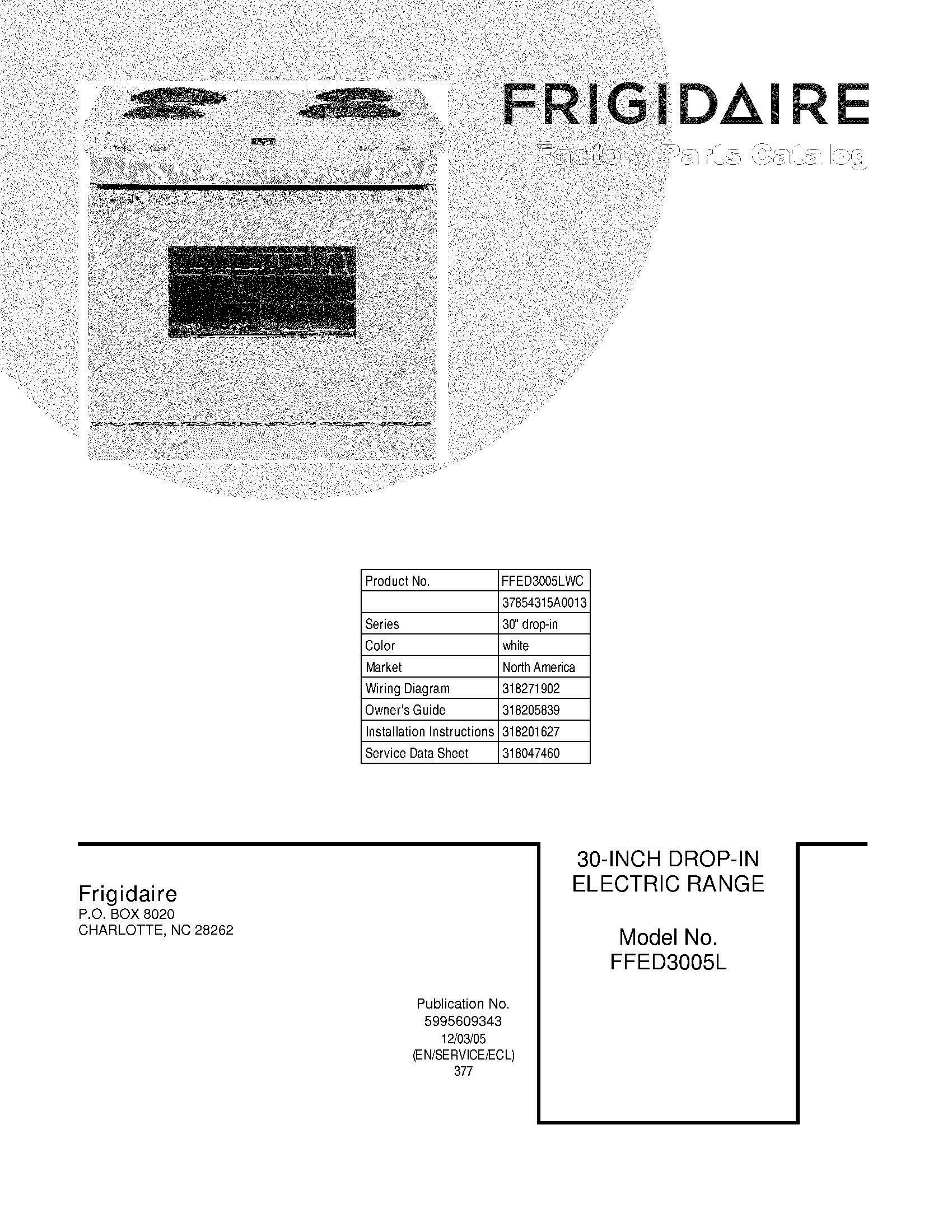

01 - COVER
01 - COVER Diagram and Parts List for  Frigidaire Range

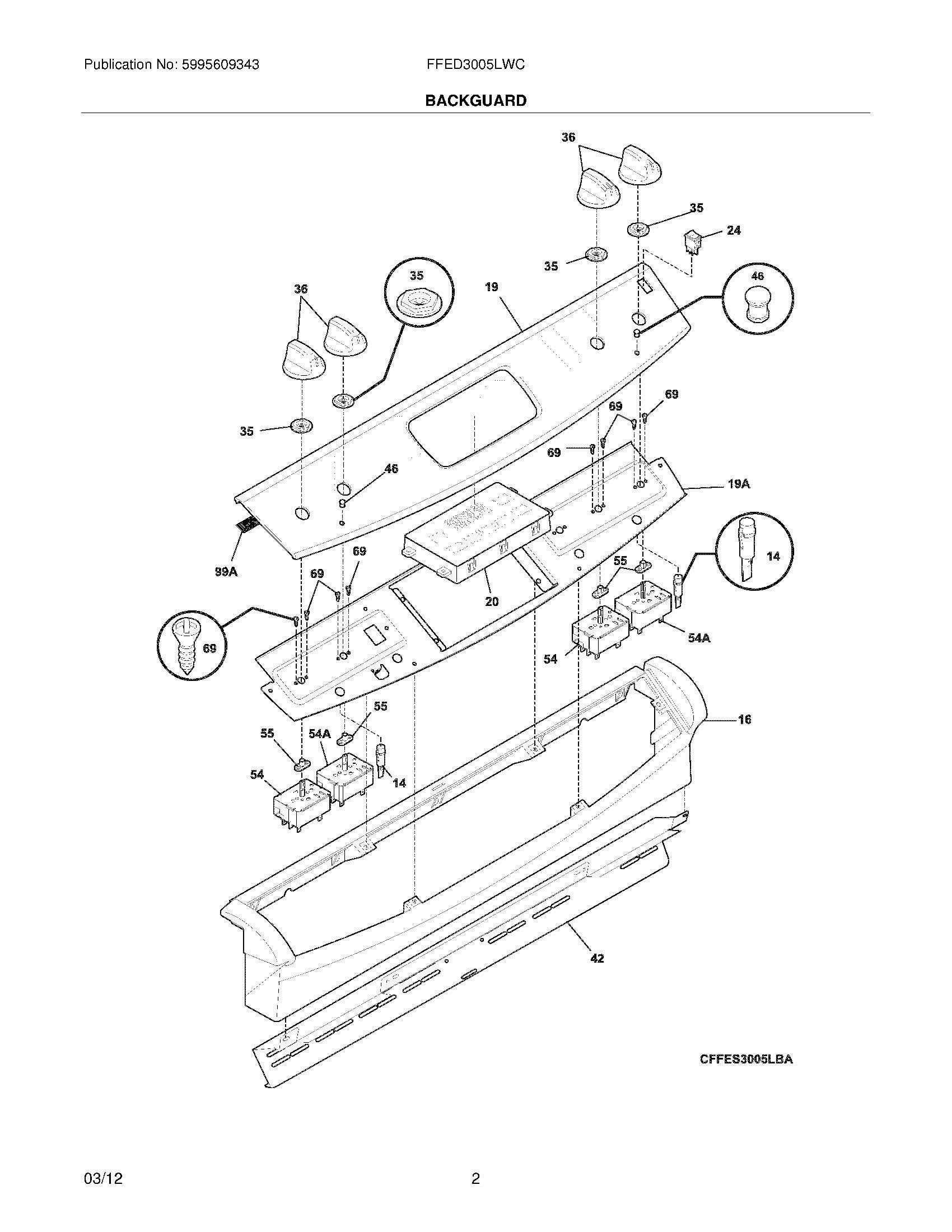

03 - BACKGUARD
03 - BACKGUARD Diagram and Parts List for  Frigidaire Range
  • 14
    LIGHT – Part Number: 318293901
    LIGHT
    Part Number: 318293901
      Special Order
    $57.07
  • 16
    Console Assembly (White) – Part Number: 318299100
    Console Assembly (White)
    Part Number: 318299100
      No Longer Available
  • 19
    PANEL – Part Number: 318235190
    PANEL
    Part Number: 318235190
      Special Order
    $381.47
  • 19A
    PANEL – Part Number: 318224400
    PANEL
    Part Number: 318224400
      No Longer Available
  • 20
    CLOCK/TIMER – Part Number: 318185352
    CLOCK/TIMER
    Part Number: 318185352
      Special Order
    $322.40
  • 24
    SWITCH ROCKER – Part Number: 5304527842
    SWITCH ROCKER
    Part Number: 5304527842
      In Stock
    $18.85
  • 35
    Range Support – Part Number: 318183105
    Range Support
    Part Number: 318183105
      No Longer Available
  • 36
    KNOB – Part Number: 316543809
    KNOB
    Part Number: 316543809
      No Longer Available
  • 42
    TRIM – Part Number: 318298011
    TRIM
    Part Number: 318298011
      Special Order
    $46.30
  • 46
    LENS – Part Number: 318228301
    LENS
    Part Number: 318228301
      No Longer Available
  • 54
    Surface Burner Switch - 240V – Part Number: 318293830
    Surface Burner Switch - 240V
    Part Number: 318293830
      In Stock
    $69.31
  • 54A
    Surface Burner Switch - 240V – Part Number: 318293831
    Surface Burner Switch - 240V
    Part Number: 318293831
      In Stock
    $68.29
  • 55
    BUSHING – Part Number: 318402901
    BUSHING
    Part Number: 318402901
      Special Order
    $26.73
  • 69
    SCREW – Part Number: 5304480396
    SCREW
    Part Number: 5304480396
      No Longer Available
  • 99A
    Panel Gasket - Gray – Part Number: 318223900
    Panel Gasket - Gray
    Part Number: 318223900
      Special Order
    $60.13
  • NI
    HARNESS – Part Number: 318228866
    HARNESS
    Part Number: 318228866
      No Longer Available
  • NI
    OVERLAY – Part Number: 316220728
    OVERLAY
    Part Number: 316220728
      In Stock
    $44.24
  • NI
    CLIP – Part Number: 732152350
    CLIP
    Part Number: 732152350
      No Longer Available
  • NI
    Harness,wiring ,timer – Part Number: 318224817
    Harness,wiring ,timer
    Part Number: 318224817
      In Stock
    $58.09
  • NI
    SCREW – Part Number: 732022460
    SCREW
    Part Number: 732022460
      No Longer Available
  • NI
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • NI
    SCREW – Part Number: 5303300265
    SCREW
    Part Number: 5303300265
      In Stock
    $24.10

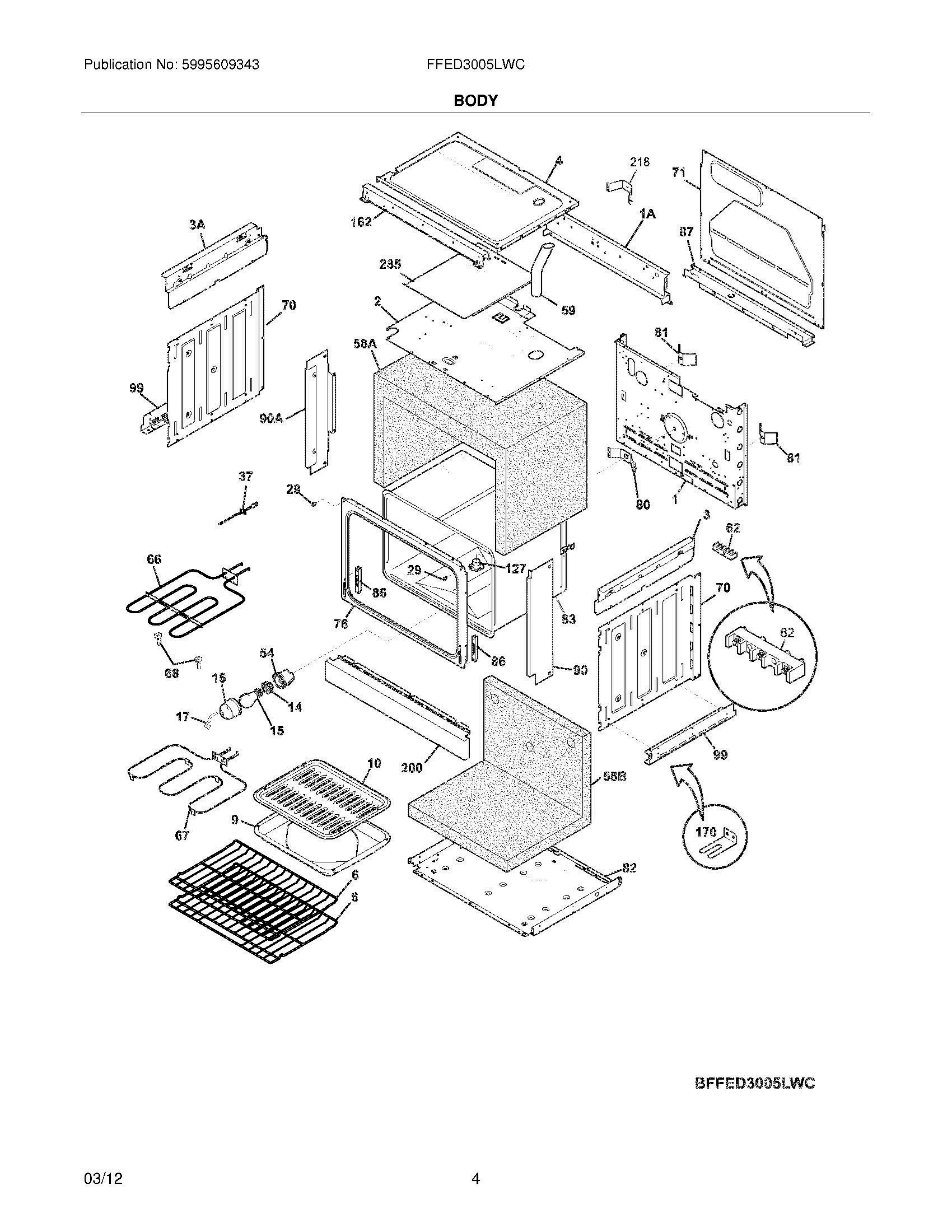

05 - BODY
05 - BODY Diagram and Parts List for  Frigidaire Range
  • 1
    BACK – Part Number: 318259220
    BACK
    Part Number: 318259220
      No Longer Available
  • 1A
    PANEL – Part Number: 318225120
    PANEL
    Part Number: 318225120
      Special Order
    $49.39
  • 2
    Shield,insulation ,upper – Part Number: 318258902
    Shield,insulation ,upper
    Part Number: 318258902
      Special Order
    $70.33
  • 3
    PANEL – Part Number: 318225230
    PANEL
    Part Number: 318225230
      No Longer Available
  • 3A
    PANEL – Part Number: 318225231
    PANEL
    Part Number: 318225231
      Special Order
    $63.19
  • 4
    PANEL – Part Number: 318073906
    PANEL
    Part Number: 318073906
      Special Order
    $116.14
  • 6
    Range Rack – Part Number: 318262516
    Range Rack
    Part Number: 318262516
      No Longer Available
  • 9
    Broiler Pan Grate Insert – Part Number: 5304494997
    Broiler Pan Grate Insert
    Part Number: 5304494997
      No Longer Available
  • 10
    Broiler Pan Grate Insert – Part Number: 5304494997
    Broiler Pan Grate Insert
    Part Number: 5304494997
      No Longer Available
  • 14
    Oven Light Socket – Part Number: 316116400
    Oven Light Socket
    Part Number: 316116400
      In Stock
    $54.01
  • 15
    Light Bulb – Part Number: 316538904
    Light Bulb
    Part Number: 316538904
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $26.20
  • 16
    LENS – Part Number: 5304524341
    LENS
    Part Number: 5304524341
      In Stock
    $24.10
  • 17
    Light Lens Retainer Clip – Part Number: 5304400195
    Light Lens Retainer Clip
    Part Number: 5304400195
      No Longer Available
  • 29
    SPACER – Part Number: 316517600
    SPACER
    Part Number: 316517600
      Special Order
    $20.95
  • 37
    Temperature Sensor – Part Number: 5304504897
    Temperature Sensor
    Part Number: 5304504897
      In Stock
    $50.42
  • 54
    HOUSING – Part Number: 318222400
    HOUSING
    Part Number: 318222400
      No Longer Available
  • 58A
    Insulation,oven wrapper – Part Number: 318285074
    Insulation,oven wrapper
    Part Number: 318285074
      No Longer Available
  • 58B
    INSULATION – Part Number: 318594516
    INSULATION
    Part Number: 318594516
      Special Order
    $57.07
  • 59
    TUBE – Part Number: 318549815
    TUBE
    Part Number: 318549815
      Special Order
    $47.33
  • 62
    Main Terminal Block Kit – Part Number: 5304409888
    Main Terminal Block Kit
    Part Number: 5304409888
      In Stock
    $37.03
  • 66
    Broil Element – Part Number: 318255808
    Broil Element
    Part Number: 318255808
      No Longer Available
  • 67
    Bake Element – Part Number: 318254918
    Bake Element
    Part Number: 318254918
      Special Order
    $128.22
  • 68
    Range Support – Part Number: 5304403015
    Range Support
    Part Number: 5304403015
      Special Order
    $39.09
  • 70
    SHIELD – Part Number: 318259105
    SHIELD
    Part Number: 318259105
      In Stock
    $70.69
  • 71
    Rear Panel Box - Stainless – Part Number: 318260007
    Rear Panel Box - Stainless
    Part Number: 318260007
      Special Order
    $76.45
  • 76
    FRONT – Part Number: 318056291
    FRONT
    Part Number: 318056291
      Special Order
    $59.11
  • 80
    PLATE – Part Number: 5303320846
    PLATE
    Part Number: 5303320846
      Special Order
    $52.99
  • 81
    SPRING – Part Number: 318192400
    SPRING
    Part Number: 318192400
      Special Order
    $234.80
  • 82
    SHIELD – Part Number: 318258765
    SHIELD
    Part Number: 318258765
      No Longer Available
  • 83
    LINER – Part Number: 318261457
    LINER
    Part Number: 318261457
      Special Order
    $139.95
  • 86
    RECEPTACLE – Part Number: 318561100
    RECEPTACLE
    Part Number: 318561100
      Special Order
    $29.82
  • 87
    BRACKET – Part Number: 318260622
    BRACKET
    Part Number: 318260622
      Special Order
    $32.91
  • 90
    PANEL – Part Number: 318296922
    PANEL
    Part Number: 318296922
      Special Order
    $59.11
  • 90A
    PANEL – Part Number: 318296923
    PANEL
    Part Number: 318296923
      Special Order
    $64.21
  • 99
    BRACKET – Part Number: 318256201
    BRACKET
    Part Number: 318256201
      In Stock
    $57.07
  • 127
    Adapter,vent tube – Part Number: 318317000
    Adapter,vent tube
    Part Number: 318317000
      Special Order
    $29.82
  • 162
    BOX – Part Number: 318225810
    BOX
    Part Number: 318225810
      Special Order
    $46.30
  • 170
    Anti-glide & Accessories – Part Number: 318334900
    Anti-glide & Accessories
    Part Number: 318334900
      Special Order
    $46.30
  • 170
    SCREW – Part Number: 5303325697
    SCREW
    Part Number: 5303325697
      Special Order
    $12.55
  • 200
    Bottom Opening Door Trim (White) – Part Number: 318330001
    Bottom Opening Door Trim (White)
    Part Number: 318330001
      Special Order
    $152.95
  • 218
    PLATE – Part Number: 318054700
    PLATE
    Part Number: 318054700
      Special Order
    $71.35
  • 285
    SCREW – Part Number: 5303324184
    SCREW
    Part Number: 5303324184
      In Stock
    $24.10
  • 285
    Shield,hidden wires – Part Number: 318236201
    Shield,hidden wires
    Part Number: 318236201
      Special Order
    $38.06
  • NI
    SCREW – Part Number: 5304461333
    SCREW
    Part Number: 5304461333
      Special Order
    $23.05
  • NI
    BOX & WIRES Assembly – Part Number: 318394445
    BOX & WIRES Assembly
    Part Number: 318394445
      Special Order
    $129.92
  • NI
    SCREW – Part Number: 732012720
    SCREW
    Part Number: 732012720
      No Longer Available
  • NI
    Screw - 8-18 x 1/2 - Black – Part Number: 5304436875
    Screw - 8-18 x 1/2 - Black
    Part Number: 5304436875
      In Stock
    $23.05
  • NI
    Harness,wiring ,main – Part Number: 318224920
    Harness,wiring ,main
    Part Number: 318224920
      Special Order
    $252.79
  • NI
    Range Screw – Part Number: 316519700
    Range Screw
    Part Number: 316519700
      No Longer Available
  • NI
    SCREW – Part Number: 732022460
    SCREW
    Part Number: 732022460
      No Longer Available
  • NI
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • NI
    SCREW – Part Number: 3051050
    SCREW
    Part Number: 3051050
      Special Order
    $19.90
  • NI
    SCREW – Part Number: 5303323129
    SCREW
    Part Number: 5303323129
      Special Order
    $24.10
  • NI
    SCREW – Part Number: 5303323139
    SCREW
    Part Number: 5303323139
      Special Order
    $23.05
  • NI
    NUT – Part Number: 316205500
    NUT
    Part Number: 316205500
      In Stock
    $19.90
  • NI
    SCREW (Black) – Part Number: 732012620
    SCREW (Black)
    Part Number: 732012620
      No Longer Available

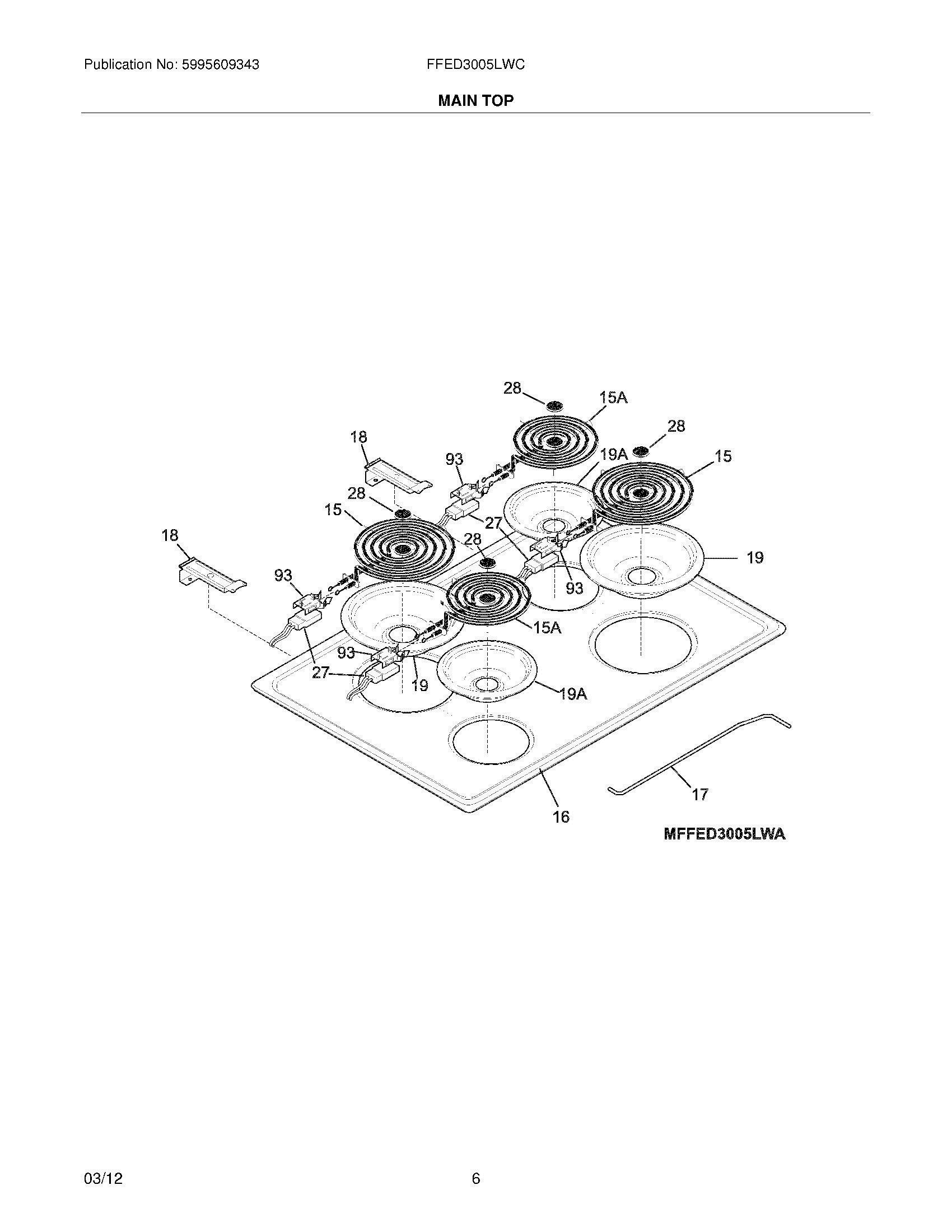

07 - MAIN TOP
07 - MAIN TOP Diagram and Parts List for  Frigidaire Range

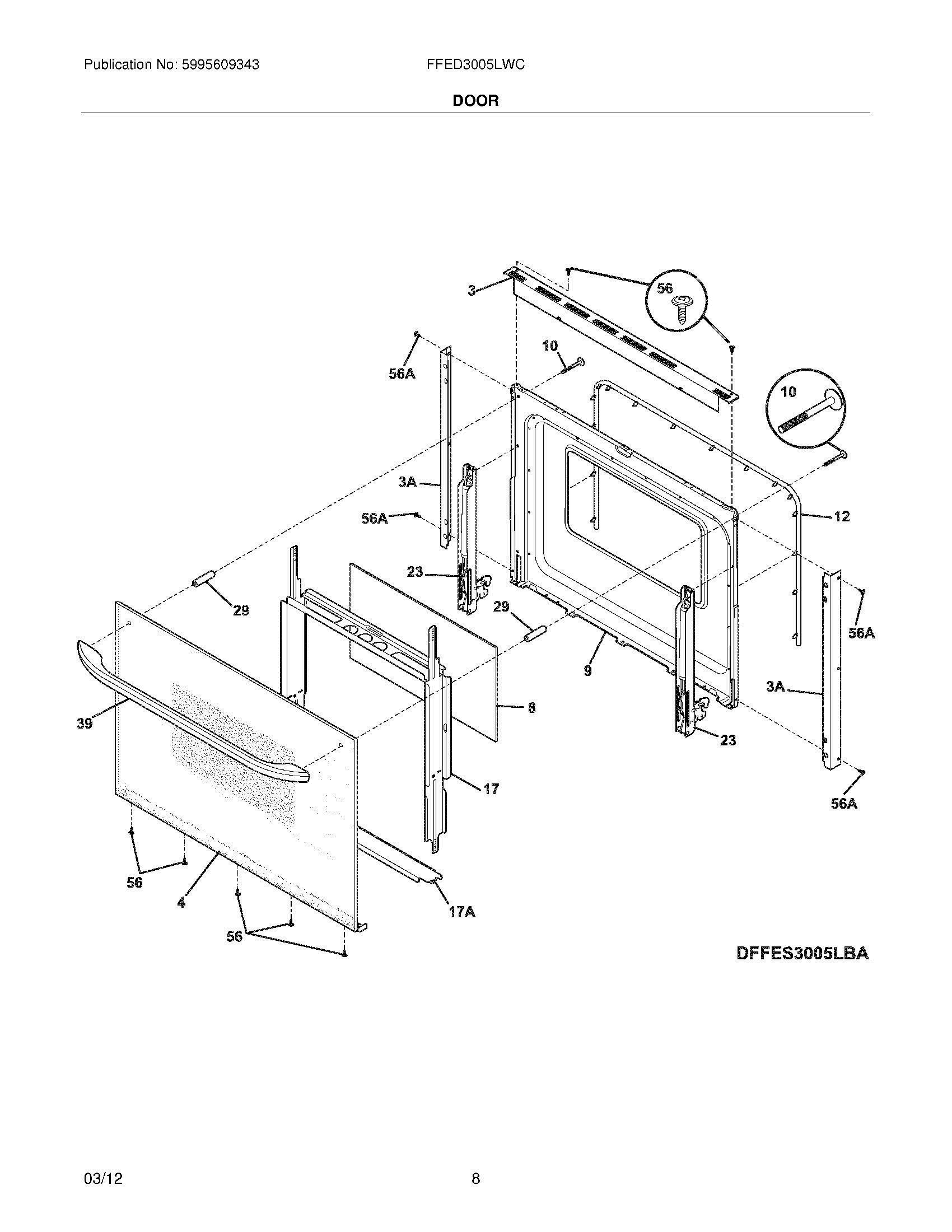

09 - DOOR
09 - DOOR Diagram and Parts List for  Frigidaire Range
  • 3
    TRIM – Part Number: 318260201
    TRIM
    Part Number: 318260201
      Special Order
    $34.97
  • 3A
    TRIM – Part Number: 318260401
    TRIM
    Part Number: 318260401
      Special Order
    $61.15
  • 4
    GLASS Assembly. – Part Number: 318403504
    GLASS Assembly.
    Part Number: 318403504
      No Longer Available
  • 8
    GLASS – Part Number: 316427700
    GLASS
    Part Number: 316427700
      No Longer Available
  • 9
    LINER – Part Number: 318411904
    LINER
    Part Number: 318411904
      Special Order
    $94.56
  • 10
    Handle Mounting Screw – Part Number: 5304453593
    Handle Mounting Screw
    Part Number: 5304453593
      No Longer Available
  • 12
    SEAL – Part Number: 318053325
    SEAL
    Part Number: 318053325
      No Longer Available
  • 17
    Bracket,glass – Part Number: 318300503
    Bracket,glass
    Part Number: 318300503
      Special Order
    $51.97
  • 17A
    BRACKET – Part Number: 318300602
    BRACKET
    Part Number: 318300602
      Special Order
    $38.06
  • 23
    HINGE – Part Number: 318567112
    HINGE
    Part Number: 318567112
      Special Order
    $47.33
  • 29
    SPACER – Part Number: 318014411
    SPACER
    Part Number: 318014411
      No Longer Available
  • 39
    Door Handle - White – Part Number: 316545301
    Door Handle - White
    Part Number: 316545301
      In Stock
    $89.40
  • 56
    Screw - 8-18 x 1/2 - Black – Part Number: 5304436875
    Screw - 8-18 x 1/2 - Black
    Part Number: 5304436875
      In Stock
    $23.05
  • 56A
    SCREW – Part Number: 5304476599
    SCREW
    Part Number: 5304476599
      Special Order
    $6.25
  • NI
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • NI
    SPACER – Part Number: 5303300414
    SPACER
    Part Number: 5303300414
      Special Order
    $27.76
  • NI
    SCREW – Part Number: 5304401361
    SCREW
    Part Number: 5304401361
      Special Order
    $19.90
  • NI
    LABEL – Part Number: 316221001
    LABEL
    Part Number: 316221001
      Special Order
    $50.42
  • NI
    SCREW – Part Number: 5304461333
    SCREW
    Part Number: 5304461333
      Special Order
    $23.05
10 - WIRING DIAGRAM
10 - WIRING DIAGRAM Diagram and Parts List for  Frigidaire Range

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
