Bosch Range Replacement Parts For Model HBL632

We Sell Only Genuine Bosch Parts

Popular Parts for HBL632

Search Within Model

Questions & Answers for Bosch HBL632
Browse all Parts Search by Area
01 - BODY Diagram and Parts List for  Bosch Range
01 - BODY
02 - CAVITY Diagram and Parts List for  Bosch Range
02 - CAVITY
03 - INTERNAL TOP PANEL Diagram and Parts List for  Bosch Range
03 - INTERNAL TOP PANEL

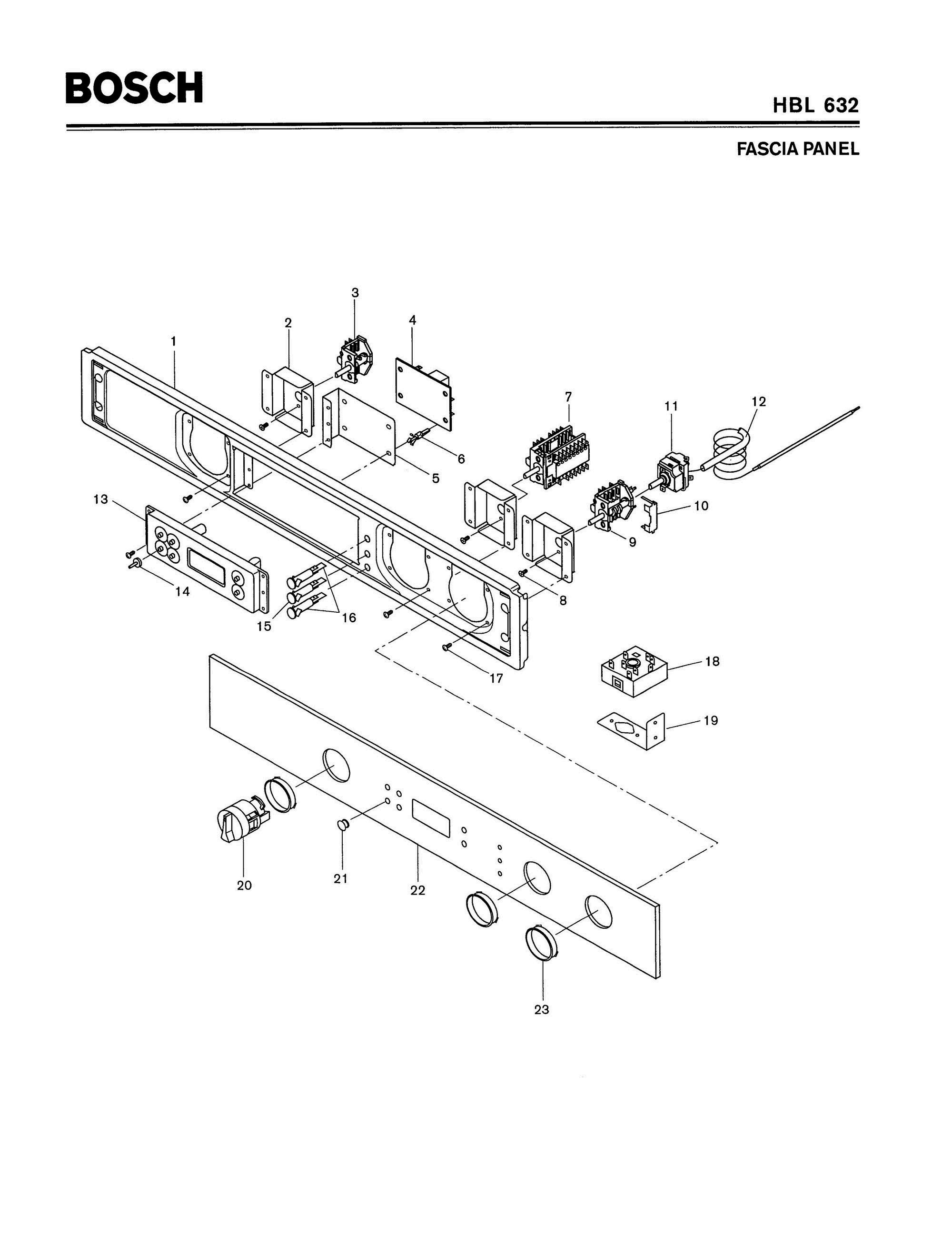

04 - FASCIA PANEL Diagram and Parts List for  Bosch Range
04 - FASCIA PANEL

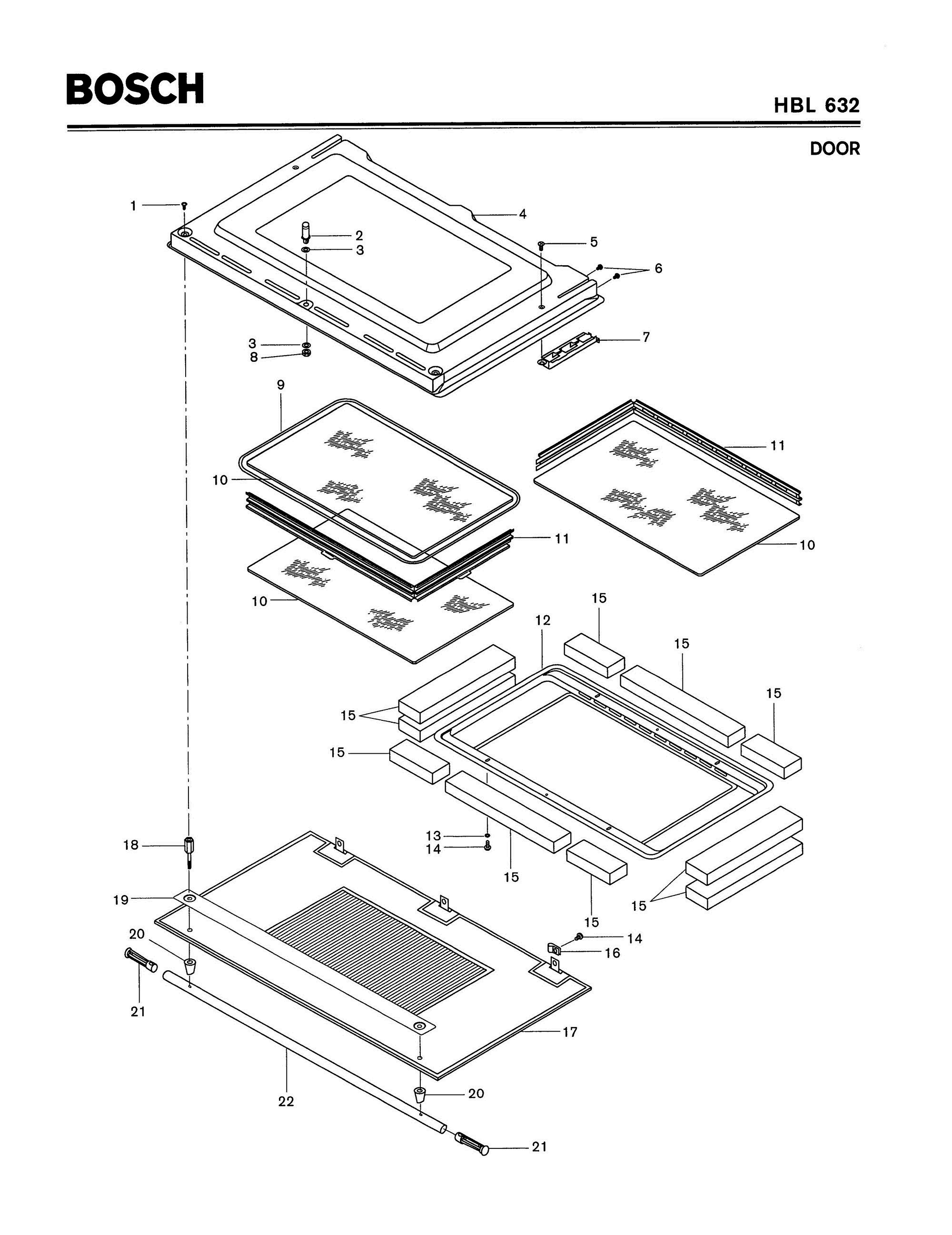

05 - DOOR Diagram and Parts List for  Bosch Range
05 - DOOR
Previous Showing All Parts Next

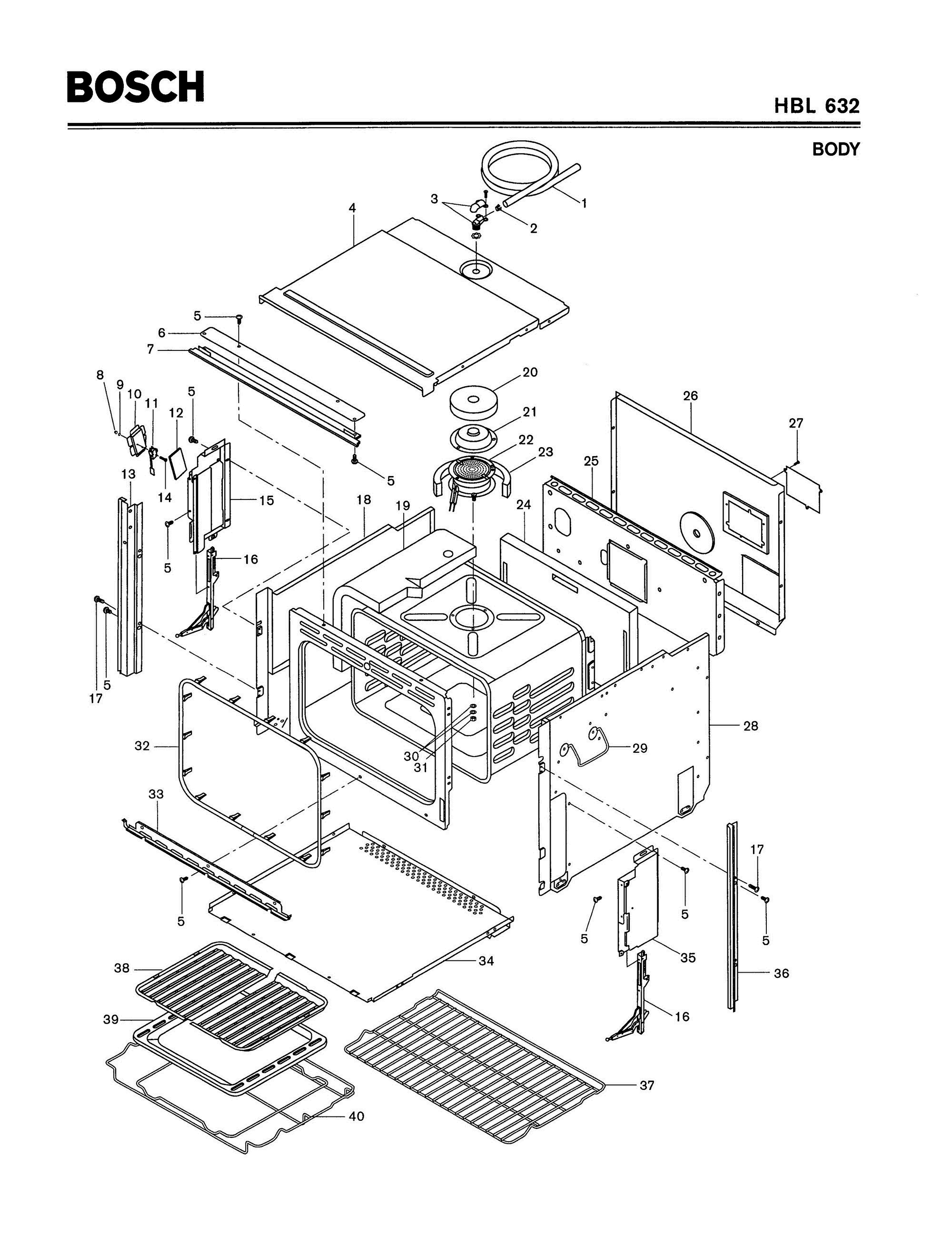

01 - BODY
01 - BODY Diagram and Parts List for  Bosch Range
  • 1
    HOSE-VENT – Part Number: 00490346
    HOSE-VENT
    Part Number: 00490346
      Special Order
    $73.39
  • 2
    SLEEVE – Part Number: 00420182
    SLEEVE
    Part Number: 00420182
      Special Order
    $11.26
  • 3
    CONNECTION PIECE – Part Number: 00420183
    CONNECTION PIECE
    Part Number: 00420183
      Special Order
    $48.87
  • 4
    CASE-UPPER PART – Part Number: 00240449
    CASE-UPPER PART
    Part Number: 00240449
      Special Order
    $59.11
  • 5
    SCREW – Part Number: 00420186
    SCREW
    Part Number: 00420186
      Special Order
    $6.26
  • 6
    STRIP – Part Number: 00434051
    STRIP
    Part Number: 00434051
      Special Order
    $38.64
  • 7
    SPACER – Part Number: 00489276
    SPACER
    Part Number: 00489276
      Special Order
    $108.95
  • 8
    NUT – Part Number: 00420247
    NUT
    Part Number: 00420247
      Special Order
    $6.26
  • 9
    RETAINING WASHER – Part Number: 00420246
    RETAINING WASHER
    Part Number: 00420246
      Special Order
    $6.26
  • 10
    HOUSING PART – Part Number: 00421627
    HOUSING PART
    Part Number: 00421627
      Special Order
    $20.00
  • 11
    SWITCH-DOOR – Part Number: 00421154
    SWITCH-DOOR
    Part Number: 00421154
      Special Order
    $52.99
  • 12
    INSULATING PART – Part Number: 00421630
    INSULATING PART
    Part Number: 00421630
      Special Order
    $18.76
  • 13
    SUPPORT – Part Number: 00491300
    SUPPORT
    Part Number: 00491300
      Special Order
    $106.95
  • 14
    SCREW – Part Number: 00421628
    SCREW
    Part Number: 00421628
      Special Order
    $6.26
  • 15
    HINGE-DOOR – Part Number: 00493358
    HINGE-DOOR
    Part Number: 00493358
      Special Order
    $312.95
  • 16
    HINGE-DOOR – Part Number: 00493358
    HINGE-DOOR
    Part Number: 00493358
      Special Order
    $312.95
  • 17
    SCREW – Part Number: 00420190
    SCREW
    Part Number: 00420190
      Special Order
    $6.26
  • 18
    PANEL-SIDE – Part Number: 00493011
    PANEL-SIDE
    Part Number: 00493011
      Special Order
    $80.95
  • 19
    INSULATING PART – Part Number: 00434056
    INSULATING PART
    Part Number: 00434056
      Special Order
    $145.95
  • 20
    INSULATING PART – Part Number: 00490347
    INSULATING PART
    Part Number: 00490347
      Special Order
    $12.50
  • 21
    COVER – Part Number: 00490348
    COVER
    Part Number: 00490348
      Special Order
    $34.09
  • 22
    Catalyzer – Part Number: 00493054
    Catalyzer
    Part Number: 00493054
      Special Order
    $207.95
  • 23
    INSULATING PART – Part Number: 00490349
    INSULATING PART
    Part Number: 00490349
      Special Order
    $12.50
  • 24
    INSULATING PART – Part Number: 00434053
    INSULATING PART
    Part Number: 00434053
      Special Order
    $61.15
  • 25
    PANEL – Part Number: 00434052
    PANEL
    Part Number: 00434052
      Special Order
    $51.15
  • 26
    CASE-REAR PART – Part Number: 00240455
    CASE-REAR PART
    Part Number: 00240455
      Special Order
    $61.15
  • 27
    Screw – Part Number: 00420192
    Screw
    Part Number: 00420192
      Special Order
    $6.26
  • 28
    PANEL-SIDE – Part Number: 00493012
    PANEL-SIDE
    Part Number: 00493012
      Special Order
    $80.95
  • 29
    HANDLE – Part Number: 00421499
    HANDLE
    Part Number: 00421499
      Special Order
    $13.76
  • 30
    RETAINING WASHER – Part Number: 00420194
    RETAINING WASHER
    Part Number: 00420194
      Special Order
    $6.26
  • 31
    NUT – Part Number: 00420195
    NUT
    Part Number: 00420195
      Special Order
    $6.25
  • 32
    SEAL-DOOR – Part Number: 00470692
    SEAL-DOOR
    Part Number: 00470692
      Special Order
    $273.95
  • 33
    STRIP-DECOR – Part Number: 00470709
    STRIP-DECOR
    Part Number: 00470709
      Special Order
    $61.15
  • 34
    CASE-BOTTOM – Part Number: 00470708
    CASE-BOTTOM
    Part Number: 00470708
      Special Order
    $60.13
  • 35
    HINGE-DOOR – Part Number: 00493360
    HINGE-DOOR
    Part Number: 00493360
      Special Order
    $275.95
  • 36
    SUPPORT – Part Number: 00491305
    SUPPORT
    Part Number: 00491305
      Special Order
    $64.21
  • 37
    GRILL GRID – Part Number: 00470697
    GRILL GRID
    Part Number: 00470697
      Special Order
    $76.95
  • 38
    Pan Lid – Part Number: 00435183
    Pan Lid
    Part Number: 00435183
      Special Order
    $94.95
  • 39
    Pan – Part Number: 00435182
    Pan
    Part Number: 00435182
      Special Order
    $86.95
  • 40
    Grid – Part Number: 00438526
    Grid
    Part Number: 00438526
      Special Order
    $51.97
  • NS
    CABLE HARNESS – Part Number: 00491396
    CABLE HARNESS
    Part Number: 00491396
      Special Order
    $327.95

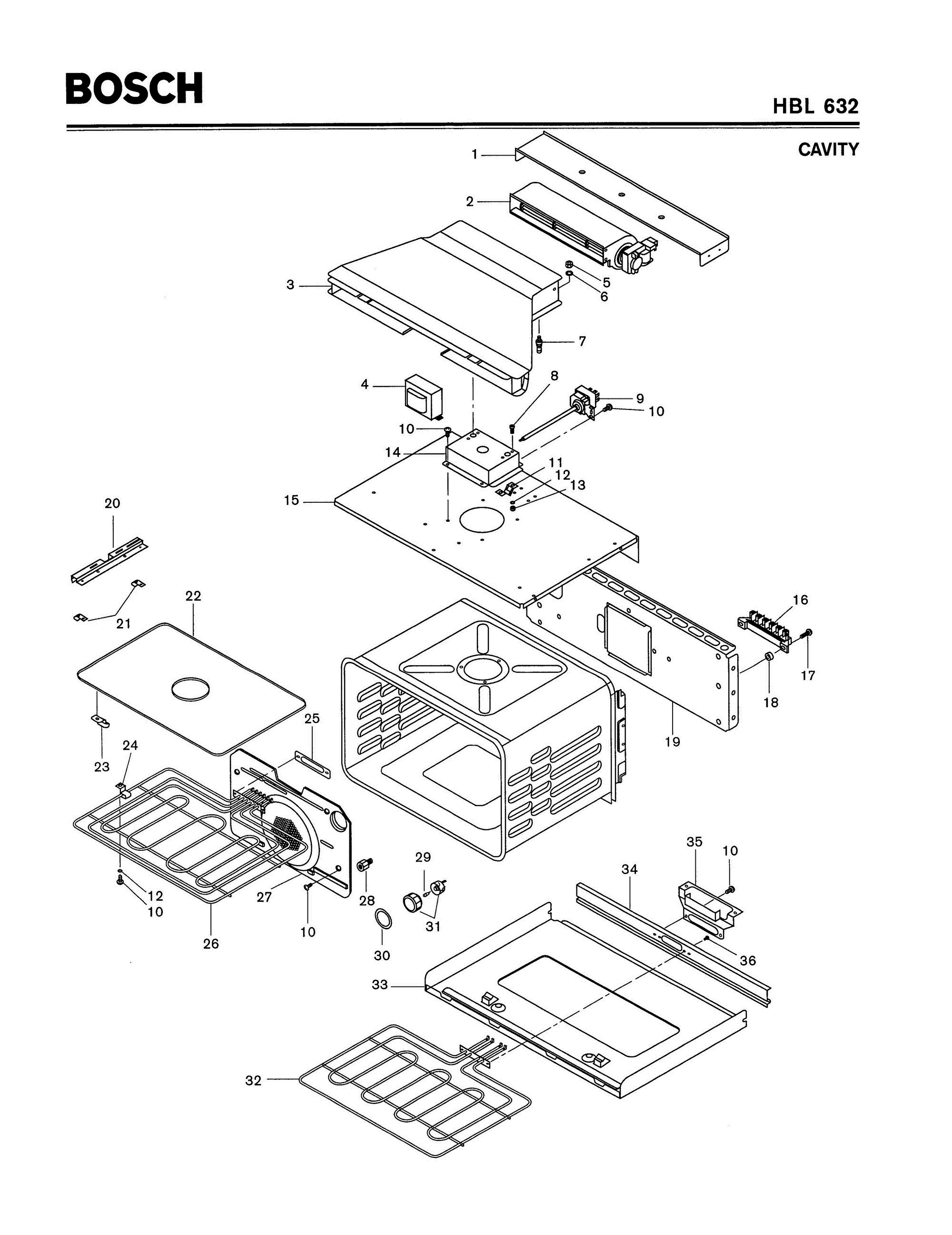

02 - CAVITY
02 - CAVITY Diagram and Parts List for  Bosch Range
  • 1
    SHEET – Part Number: 00434064
    SHEET
    Part Number: 00434064
      Special Order
    $31.82
  • 2
    FAN – Part Number: 00219292
    FAN
    Part Number: 00219292
      Special Order
    $213.95
  • 3
    Ventilation Duct – Part Number: 00434068
    Ventilation Duct
    Part Number: 00434068
      Special Order
    $176.95
  • 4
    TRANSFORMER – Part Number: 00418461
    TRANSFORMER
    Part Number: 00418461
      Special Order
    $154.95
  • 5
    NUT – Part Number: 00420209
    NUT
    Part Number: 00420209
      Special Order
    $6.26
  • 6
    RETAINING WASHER – Part Number: 00420210
    RETAINING WASHER
    Part Number: 00420210
      Special Order
    $6.26
  • 7
    PIN – Part Number: 00421653
    PIN
    Part Number: 00421653
      Special Order
    $12.50
  • 8
    SCREW – Part Number: 00420218
    SCREW
    Part Number: 00420218
      Special Order
    $6.26
  • 9
    DISCONTINUED – Part Number: 00421010
    DISCONTINUED
    Part Number: 00421010
      Special Order
    $202.95
  • 10
    SCREW – Part Number: 00420186
    SCREW
    Part Number: 00420186
      Special Order
    $6.26
  • 11
    INSERT – Part Number: 00438587
    INSERT
    Part Number: 00438587
      Special Order
    $487.95
  • 12
    RETAINING WASHER – Part Number: 00420194
    RETAINING WASHER
    Part Number: 00420194
      Special Order
    $6.26
  • 13
    NUT – Part Number: 00420219
    NUT
    Part Number: 00420219
      Special Order
    $6.26
  • 14
    SUPPORT – Part Number: 00490357
    SUPPORT
    Part Number: 00490357
      Special Order
    $54.55
  • 15
    DIVIDING WALL – Part Number: 00470711
    DIVIDING WALL
    Part Number: 00470711
      Special Order
    $53.42
  • 16
    TERMINAL – Part Number: 00491310
    TERMINAL
    Part Number: 00491310
      Special Order
    $37.51
  • 17
    SCREW – Part Number: 00420221
    SCREW
    Part Number: 00420221
      Special Order
    $6.26
  • 18
    SPACER – Part Number: 00420213
    SPACER
    Part Number: 00420213
      Special Order
    $11.26
  • 19
    PANEL – Part Number: 00434052
    PANEL
    Part Number: 00434052
      Special Order
    $51.15
  • 20
    Sleeve – Part Number: 00421024
    Sleeve
    Part Number: 00421024
      Special Order
    $15.00
  • 21
    Bracket – Part Number: 00421023
    Bracket
    Part Number: 00421023
      Special Order
    $13.76
  • 22
    REFLECTOR – Part Number: 00434075
    REFLECTOR
    Part Number: 00434075
      Special Order
    $65.23
  • 23
    CLIP – Part Number: 00420223
    CLIP
    Part Number: 00420223
      Special Order
    $7.50
  • 24
    Clamp – Part Number: 00424151
    Clamp
    Part Number: 00424151
      Special Order
    $11.26
  • 25
    SEALING – Part Number: 00420225
    SEALING
    Part Number: 00420225
      Special Order
    $13.76
  • 26
    Heating Element – Part Number: 00438527
    Heating Element
    Part Number: 00438527
      Special Order
    $188.95
  • 27
    DISCONTINUED – Part Number: 00435184
    DISCONTINUED
    Part Number: 00435184
      Special Order
    $90.95
  • 28
    Spacer – Part Number: 00424265
    Spacer
    Part Number: 00424265
      Special Order
    $16.26
  • 29
    LAMP-HALOGEN – Part Number: 00189351
    LAMP-HALOGEN
    Part Number: 00189351
      In Stock
    $21.26
  • 30
    Seal – Part Number: 00421025
    Seal
    Part Number: 00421025
      Special Order
    $11.26
  • 31
    LAMP HOUSING – Part Number: 00420227
    LAMP HOUSING
    Part Number: 00420227
      Special Order
    $101.95
  • 32
    HEATER-BOTTOM – Part Number: 00435178
    HEATER-BOTTOM
    Part Number: 00435178
      Special Order
    $176.95
  • 33
    BRACKET – Part Number: 00420229
    BRACKET
    Part Number: 00420229
      Special Order
    $27.50
  • 34
    STRIP-DECOR – Part Number: 00434077
    STRIP-DECOR
    Part Number: 00434077
      Special Order
    $32.96
  • 35
    BRACKET – Part Number: 00420229
    BRACKET
    Part Number: 00420229
      Special Order
    $27.50
  • 36
    SCREW – Part Number: 00420230
    SCREW
    Part Number: 00420230
      Special Order
    $6.26

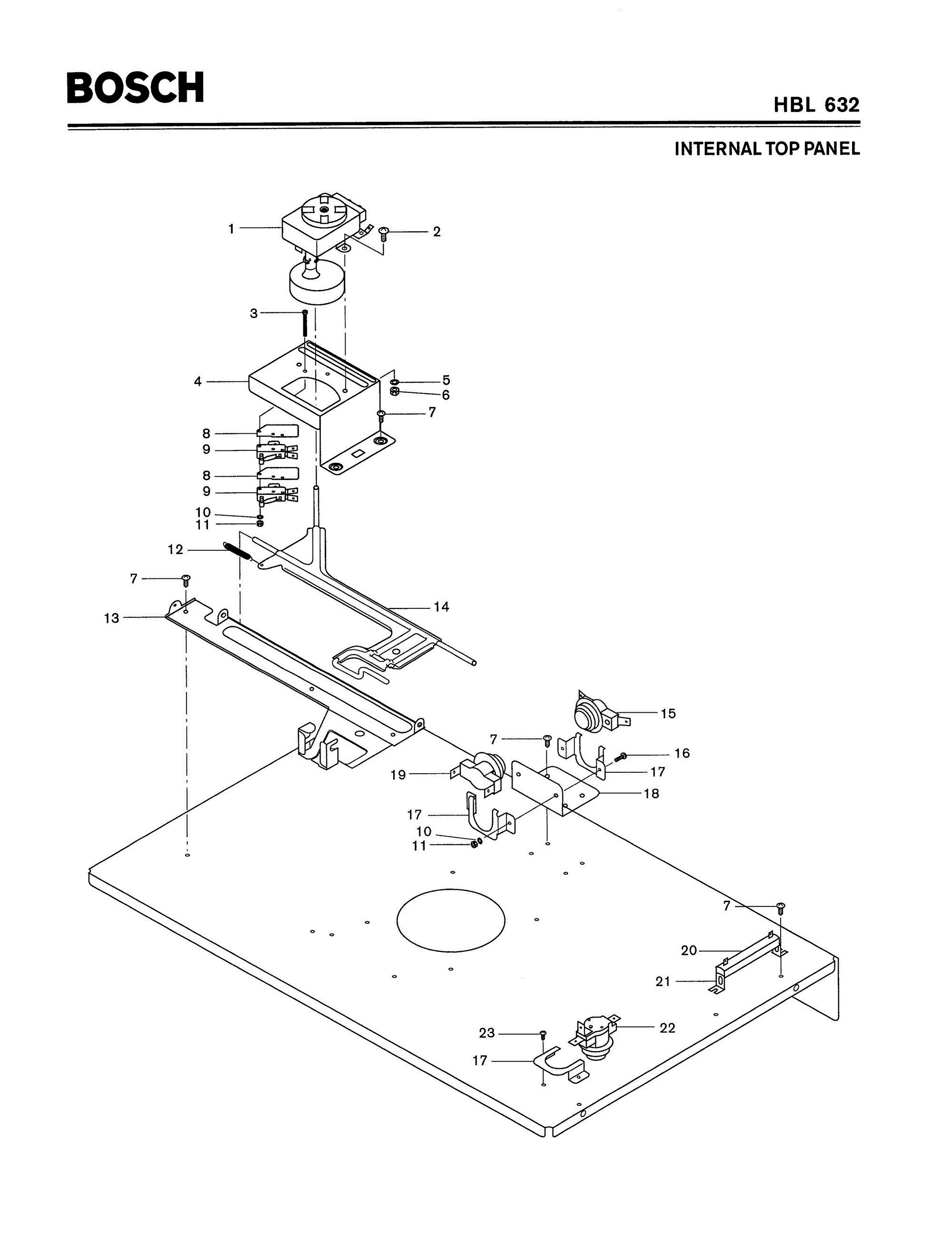

03 - INTERNAL TOP PANEL
03 - INTERNAL TOP PANEL Diagram and Parts List for  Bosch Range
  • 1
    MOTOR – Part Number: 00490365
    MOTOR
    Part Number: 00490365
      Special Order
    $111.95
  • 2
    SCREW – Part Number: 00420231
    SCREW
    Part Number: 00420231
      Special Order
    $6.26
  • 3
    SCREW – Part Number: 00420232
    SCREW
    Part Number: 00420232
      Special Order
    $6.26
  • 4
    HOUSING – Part Number: 00490366
    HOUSING
    Part Number: 00490366
      Special Order
    $28.42
  • 5
    RETAINING WASHER – Part Number: 00420210
    RETAINING WASHER
    Part Number: 00420210
      Special Order
    $6.26
  • 6
    NUT – Part Number: 00420209
    NUT
    Part Number: 00420209
      Special Order
    $6.26
  • 7
    SCREW – Part Number: 00420186
    SCREW
    Part Number: 00420186
      Special Order
    $6.26
  • 8
    PLATE – Part Number: 00420233
    PLATE
    Part Number: 00420233
      Special Order
    $13.76
  • 9
    SWITCH – Part Number: 00600145
    SWITCH
    Part Number: 00600145
      Special Order
    $52.99
  • 10
    RETAINING WASHER – Part Number: 00420246
    RETAINING WASHER
    Part Number: 00420246
      Special Order
    $6.26
  • 11
    NUT – Part Number: 00420247
    NUT
    Part Number: 00420247
      Special Order
    $6.26
  • 12
    SPRING – Part Number: 00420234
    SPRING
    Part Number: 00420234
      Special Order
    $13.76
  • 13
    GUIDE – Part Number: 00490369
    GUIDE
    Part Number: 00490369
      Special Order
    $50.00
  • 14
    LATCH – Part Number: 00490368
    LATCH
    Part Number: 00490368
      Special Order
    $44.33
  • 15
    TEMPERATURE SENSOR – Part Number: 00420235
    TEMPERATURE SENSOR
    Part Number: 00420235
      Special Order
    $51.15
  • 16
    SCREW – Part Number: 00420231
    SCREW
    Part Number: 00420231
      Special Order
    $6.26
  • 17
    BRACKET – Part Number: 00420236
    BRACKET
    Part Number: 00420236
      Special Order
    $34.09
  • 18
    SUPPORT – Part Number: 00420237
    SUPPORT
    Part Number: 00420237
      Special Order
    $16.26
  • 19
    TEMPERATURE SENSOR – Part Number: 00418676
    TEMPERATURE SENSOR
    Part Number: 00418676
      Special Order
    $112.95
  • 20
    RESISTOR – Part Number: 00420238
    RESISTOR
    Part Number: 00420238
      Special Order
    $47.73
  • 21
    SUPPORT – Part Number: 00490363
    SUPPORT
    Part Number: 00490363
      Special Order
    $12.50
  • 22
    TEMPERATURE SENSOR – Part Number: 00490986
    TEMPERATURE SENSOR
    Part Number: 00490986
      Special Order
    $132.95
  • 23
    Screw – Part Number: 00420192
    Screw
    Part Number: 00420192
      Special Order
    $6.26
04 - FASCIA PANEL
04 - FASCIA PANEL Diagram and Parts List for  Bosch Range
  • 1
    FRAME – Part Number: 00369743
    FRAME
    Part Number: 00369743
      Special Order
    $57.07
  • 2
    BRACKET – Part Number: 00491400
    BRACKET
    Part Number: 00491400
      Special Order
    $18.76
  • 3
    TIME SWITCH – Part Number: 00491312
    TIME SWITCH
    Part Number: 00491312
      Special Order
    $75.95
  • 4
    RELAY – Part Number: 00489264
    RELAY
    Part Number: 00489264
      Special Order
    $213.95
  • 5
    BRACKET – Part Number: 00421545
    BRACKET
    Part Number: 00421545
      Special Order
    $25.00
  • 6
    SPACER – Part Number: 00489263
    SPACER
    Part Number: 00489263
      Special Order
    $13.76
  • 7
    SWITCH-SELECTOR – Part Number: 00421027
    SWITCH-SELECTOR
    Part Number: 00421027
      Special Order
    $128.95
  • 8
    SCREW – Part Number: 00421544
    SCREW
    Part Number: 00421544
      Special Order
    $6.26
  • 9
    SWITCH – Part Number: 00421017
    SWITCH
    Part Number: 00421017
      Special Order
    $106.95
  • 10
    CLIP – Part Number: 00421468
    CLIP
    Part Number: 00421468
      Special Order
    $11.26
  • 11
    Thermometer – Part Number: 00421028
    Thermometer
    Part Number: 00421028
      Special Order
    $142.95
  • 12
    HOSE – Part Number: 00420989
    HOSE
    Part Number: 00420989
      Special Order
    $31.82
  • 13
    TIME SWITCH – Part Number: 00489265
    TIME SWITCH
    Part Number: 00489265
      Special Order
    $502.95
  • 14
    PIN – Part Number: 00421016
    PIN
    Part Number: 00421016
      Special Order
    $7.50
  • 15
    Control Lamb – Part Number: 00421004
    Control Lamb
    Part Number: 00421004
      Special Order
    $32.96
  • 16
    LAMP – Part Number: 00421537
    LAMP
    Part Number: 00421537
      Special Order
    $23.76
  • 17
    SCREW – Part Number: 00420186
    SCREW
    Part Number: 00420186
      Special Order
    $6.26
  • 18
    Temperature Regulator – Part Number: 00493102
    Temperature Regulator
    Part Number: 00493102
      Special Order
    $83.95
  • 19
    BRACKET – Part Number: 00424266
    BRACKET
    Part Number: 00424266
      Special Order
    $16.26
  • 20
    Oven Knob – Part Number: 00493061
    Oven Knob
    Part Number: 00493061
      Special Order
    $52.27
  • 21
    PUSH BUTTON CAP – Part Number: 00421466
    PUSH BUTTON CAP
    Part Number: 00421466
      Special Order
    $12.50
  • 22
    Panel – Part Number: 00438618
    Panel
    Part Number: 00438618
      Special Order
    $196.95
  • 23
    Ring – Part Number: 00424152
    Ring
    Part Number: 00424152
      Special Order
    $13.76
05 - DOOR
05 - DOOR Diagram and Parts List for  Bosch Range
  • 1
    SCREW – Part Number: 00420231
    SCREW
    Part Number: 00420231
      Special Order
    $6.26
  • 2
    PIN – Part Number: 00420250
    PIN
    Part Number: 00420250
      Special Order
    $81.95
  • 3
    WASHER – Part Number: 00420251
    WASHER
    Part Number: 00420251
      Special Order
    $6.26
  • 4
    Door-Inner – Part Number: 00241560
    Door-Inner
    Part Number: 00241560
      Special Order
    $80.95
  • 5
    SCREW – Part Number: 00420253
    SCREW
    Part Number: 00420253
      In Stock
    $6.26
  • 6
    SCREW – Part Number: 00420254
    SCREW
    Part Number: 00420254
      Special Order
    $6.26
  • 7
    USE BSH 493358 – Part Number: 830179
    USE BSH 493358
    Part Number: 830179
      No Longer Available
  • 8
    NUT – Part Number: 00420252
    NUT
    Part Number: 00420252
      Special Order
    $6.26
  • 9
    SEAL – Part Number: 00238950
    SEAL
    Part Number: 00238950
      Special Order
    $21.26
  • 10
    GLASS PANEL – Part Number: 00240458
    GLASS PANEL
    Part Number: 00240458
      Special Order
    $72.37
  • 11
    SPACER – Part Number: 00470712
    SPACER
    Part Number: 00470712
      Special Order
    $52.27
  • 12
    REFLECTOR – Part Number: 00239405
    REFLECTOR
    Part Number: 00239405
      Special Order
    $108.95
  • 13
    RETAINING WASHER – Part Number: 00420194
    RETAINING WASHER
    Part Number: 00420194
      Special Order
    $6.26
  • 14
    SCREW – Part Number: 00420186
    SCREW
    Part Number: 00420186
      Special Order
    $6.26
  • 15
    INSULATING PART – Part Number: 00434078
    INSULATING PART
    Part Number: 00434078
      Special Order
    $138.95
  • 16
    CLIP – Part Number: 00420255
    CLIP
    Part Number: 00420255
      Special Order
    $13.76
  • 17
    DOOR – Part Number: 00239412
    DOOR
    Part Number: 00239412
      Special Order
    $334.95
  • 18
    Screw – Part Number: 00424153
    Screw
    Part Number: 00424153
      Special Order
    $11.26
  • 19
    RETAINING PLATE – Part Number: 00240459
    RETAINING PLATE
    Part Number: 00240459
      Special Order
    $26.26
  • 20
    Spacer – Part Number: 00424154
    Spacer
    Part Number: 00424154
      Special Order
    $16.26
  • 21
    Cap – Part Number: 00424155
    Cap
    Part Number: 00424155
      Special Order
    $25.00
  • 22
    Door Handle – Part Number: 00438531
    Door Handle
    Part Number: 00438531
      Special Order
    $77.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
