Bosch RANGE, ELECTRIC Replacement Parts For Model HES3053U (01)

We Sell Only Genuine Bosch Parts

Popular Parts for HES3053U

Search Within Model

Questions & Answers for Bosch HES3053U
Browse all Parts Search by Area
Cabinet Assy Diagram and Parts List for 01 Bosch Range
Cabinet Assy
Control Assy Diagram and Parts List for 01 Bosch Range
Control Assy
Door Assy Diagram and Parts List for 01 Bosch Range
Door Assy
Top/drawer Diagram and Parts List for 01 Bosch Range
Top/drawer
Previous Showing All Parts Next
Cabinet Assy

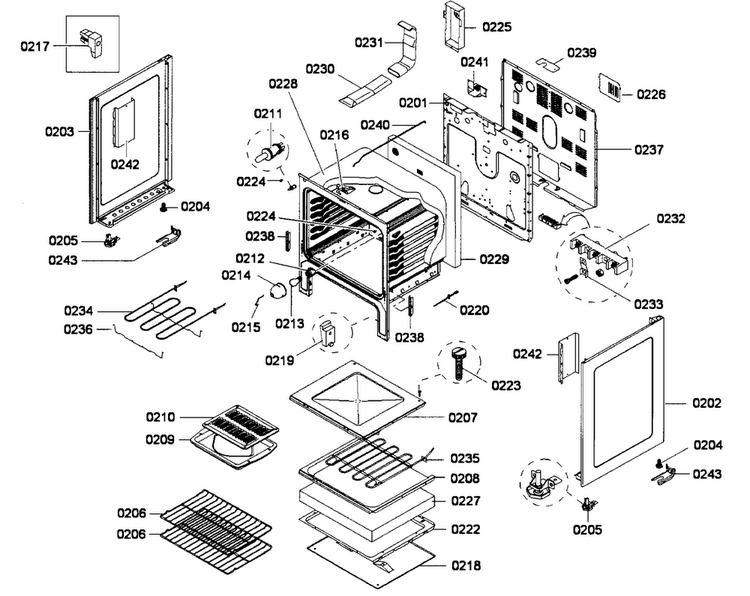

Cabinet Assy Diagram and Parts List for 01 Bosch Range
Control Assy

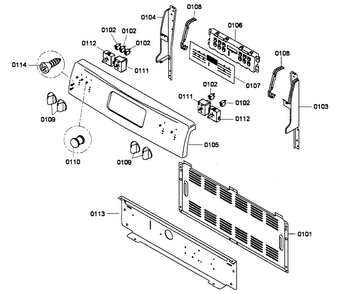

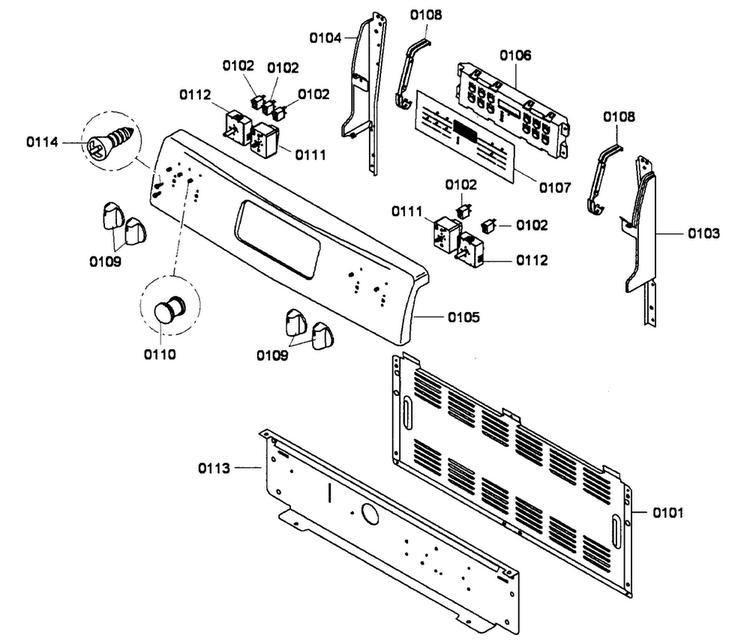

Control Assy Diagram and Parts List for 01 Bosch Range
Door Assy

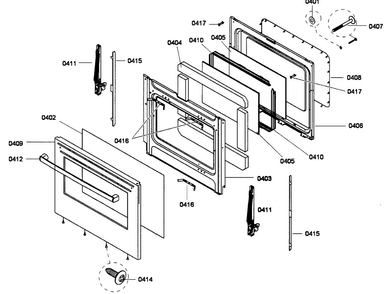

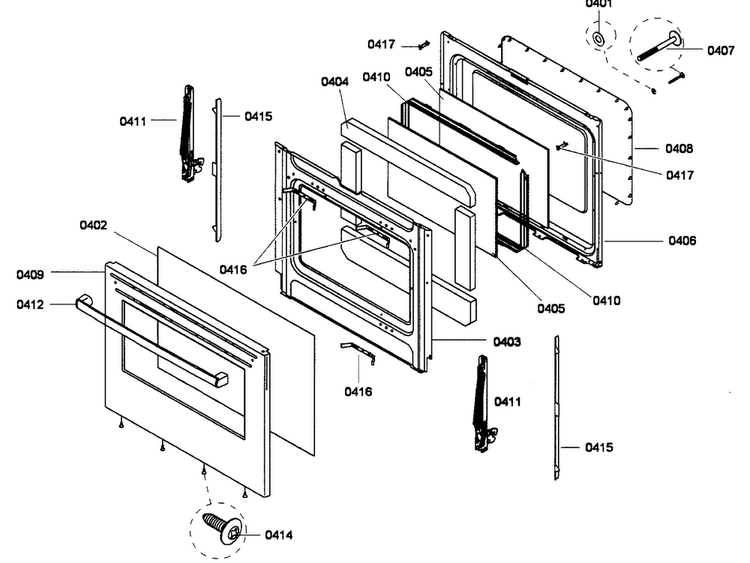

Door Assy Diagram and Parts List for 01 Bosch Range
  • 401
    WASHER – Part Number: 00617756
    WASHER
    Part Number: 00617756
      Special Order
    $25.00
  • 402
    GLASS PLATE – Part Number: 00684094
    GLASS PLATE
    Part Number: 00684094
      Special Order
    $28.76
  • 403
    FRAME – Part Number: 00684074
    FRAME
    Part Number: 00684074
      Special Order
    $122.95
  • 404
    DAMPER – Part Number: 00684075
    DAMPER
    Part Number: 00684075
      Special Order
    $115.95
  • 405
    GLASS PLATE – Part Number: 00684076
    GLASS PLATE
    Part Number: 00684076
      Special Order
    $368.95
  • 406
    FRAME – Part Number: 00684077
    FRAME
    Part Number: 00684077
      Special Order
    $248.95
  • 407
    SCREW – Part Number: 00617738
    SCREW
    Part Number: 00617738
      Special Order
    $30.69
  • 408
    SEAL-DOOR – Part Number: 00649181
    SEAL-DOOR
    Part Number: 00649181
      Special Order
    $434.95
  • 409
    DOOR-OUTER – Part Number: 00684095
    DOOR-OUTER
    Part Number: 00684095
      Special Order
    $320.95
  • 410
    SPACER – Part Number: 00684079
    SPACER
    Part Number: 00684079
      Special Order
    $97.95
  • 411
    HINGE – Part Number: 00649198
    HINGE
    Part Number: 00649198
      Special Order
    $122.95
  • 412
    HANDLE – Part Number: 00676769
    HANDLE
    Part Number: 00676769
      Special Order
    $194.95
  • 414
    SCREW – Part Number: 00617695
    SCREW
    Part Number: 00617695
      Special Order
    $30.00
  • 415
    INSULATING PART – Part Number: 00676770
    INSULATING PART
    Part Number: 00676770
      Special Order
    $67.27
  • 416
    BRACKET – Part Number: 00649199
    BRACKET
    Part Number: 00649199
      Special Order
    $34.09
  • 417
    SPACER – Part Number: 00617760
    SPACER
    Part Number: 00617760
      Special Order
    $34.09
Top/drawer

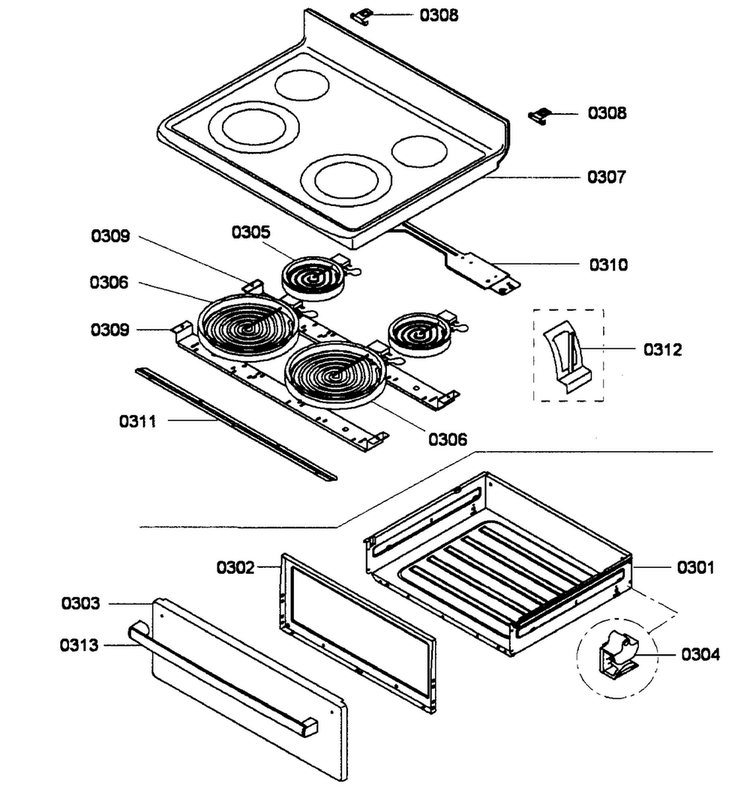

Top/drawer Diagram and Parts List for 01 Bosch Range
  • 301
    DRAWER – Part Number: 00248775
    DRAWER
    Part Number: 00248775
      Special Order
    $187.95
  • 302
    FRAME – Part Number: 00684049
    FRAME
    Part Number: 00684049
      Special Order
    $169.95
  • 303
    PANEL – Part Number: 00684092
    PANEL
    Part Number: 00684092
      Special Order
    $257.95
  • 304
    SLIDE – Part Number: 00617732
    SLIDE
    Part Number: 00617732
      Special Order
    $32.96
  • 305
    SURFACE BURNER – Part Number: 00701048
    SURFACE BURNER
    Part Number: 00701048
      Special Order
    $347.95
  • 306
    USE BSH 00676747 – Part Number: 00653734
    USE BSH 00676747
    Part Number: 00653734
      Special Order
    $570.95
  • 307
    HOB TOP – Part Number: 00684093
    HOB TOP
    Part Number: 00684093
      Special Order
    $526.95
  • 308
    HINGE – Part Number: 00617733
    HINGE
    Part Number: 00617733
      Special Order
    $92.95
  • 309
    SUPPORT – Part Number: 00676748
    SUPPORT
    Part Number: 00676748
      Special Order
    $34.09
  • 310
    SUPPORT – Part Number: 00684061
    SUPPORT
    Part Number: 00684061
      Special Order
    $52.99
  • 311
    SUPPORT – Part Number: 00684063
    SUPPORT
    Part Number: 00684063
      Special Order
    $30.00
  • 312
    CLIP – Part Number: 00617734
    CLIP
    Part Number: 00617734
      Special Order
    $23.76
  • 313
    HANDLE – Part Number: 00676769
    HANDLE
    Part Number: 00676769
      Special Order
    $194.95
