Amana Parts

Amana GAS RANGE Replacement Parts For Model AGR5630BDW2

We Sell Only Genuine Amana Parts

Find Amana AGR5630BDW2 Parts By Symptom

Will Not Start

30%

Door won’t close

24%

Little to no heat when baking

18%

Gas igniter glows, but will not light

12%

Oven not heating evenly

6%

Oven is too hot

3%

Element will not heat

3%

Little to no heat when broiling

2%

Gas smell

1%

Door won’t open after self cleaning cycle

1%

Popular Parts for AGR5630BDW2

Search Within Model

Questions & Answers for Amana AGR5630BDW2
Browse all Parts Search by Area
Chassis Parts Diagram and Parts List for  Amana Range
Chassis Parts
Control Panel Parts Diagram and Parts List for  Amana Range
Control Panel Parts
Cooktop Parts Diagram and Parts List for  Amana Range
Cooktop Parts

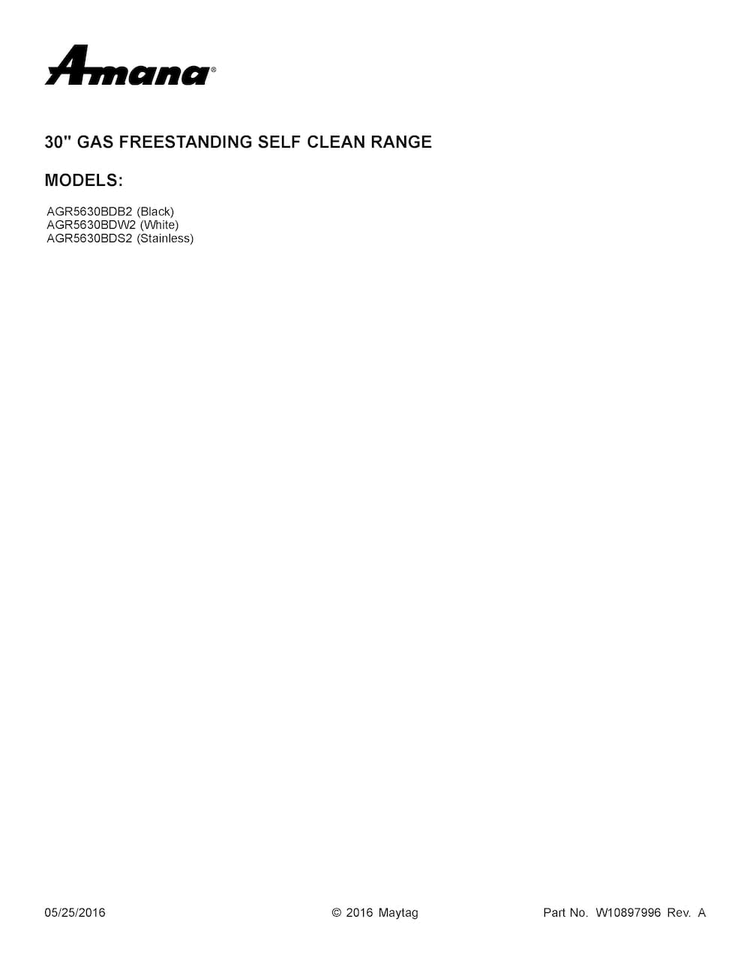

Cover Sheet Diagram and Parts List for  Amana Range
Cover Sheet
Door Parts Diagram and Parts List for  Amana Range
Door Parts
Drawer And Broiler Parts Diagram and Parts List for  Amana Range
Drawer And Broiler Parts
Manifold Parts Diagram and Parts List for  Amana Range
Manifold Parts
Optional Parts (not Included) Diagram and Parts List for  Amana Range
Optional Parts (not Included)
Previous Showing All Parts Next
Chassis Parts

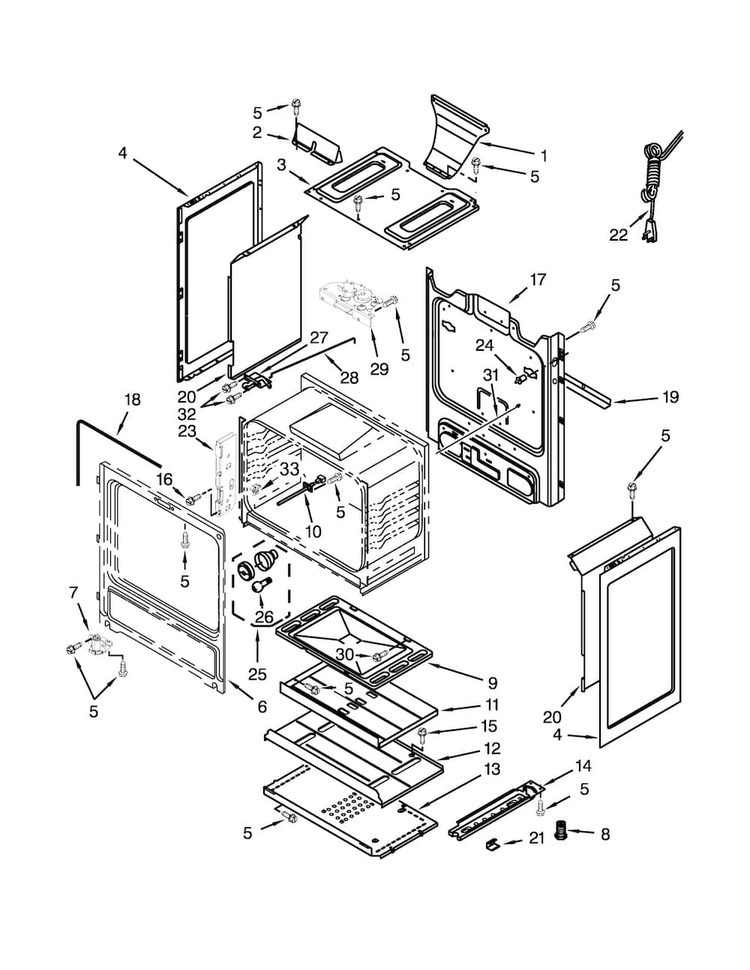

Chassis Parts Diagram and Parts List for  Amana Range
Control Panel Parts

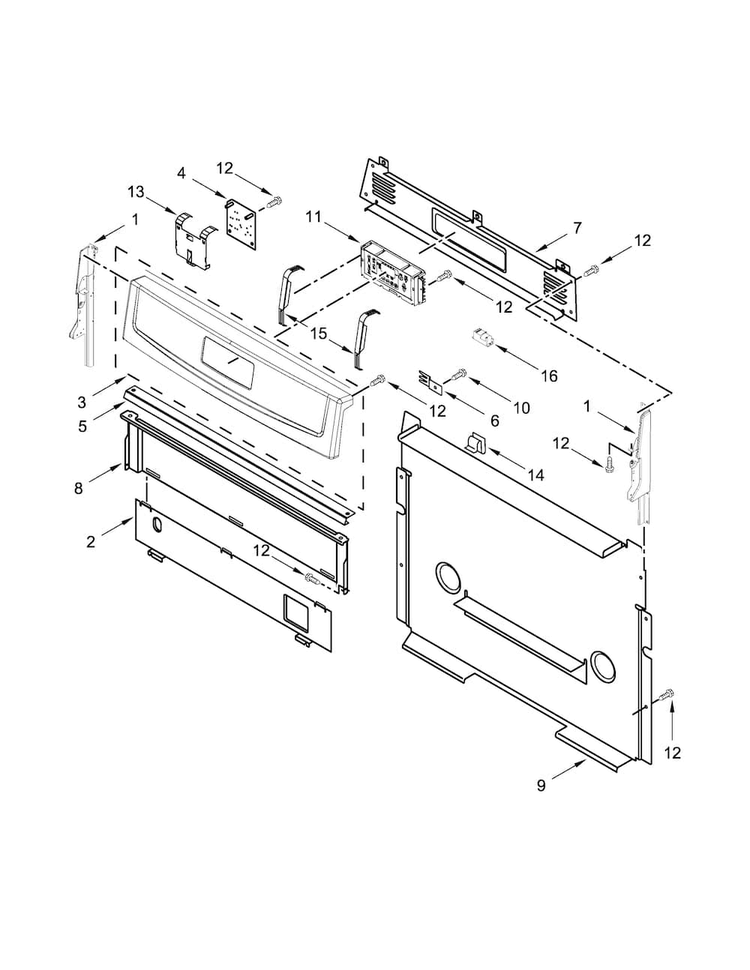

Control Panel Parts Diagram and Parts List for  Amana Range
  • 1
    ENDCAP-PNL – Part Number: W11219664
    ENDCAP-PNL
    Part Number: W11219664
      In Stock
    $101.50
  • 1A
    End Cap – Part Number: W11219665
    End Cap
    Part Number: W11219665
      Special Order
    $26.73
  • 1B
    Endcap - Left Side - White – Part Number: W11219365
    Endcap - Left Side - White
    Part Number: W11219365
      Special Order
    $26.73
  • 1C
    Endcap - Right Side - White – Part Number: W11219370
    Endcap - Right Side - White
    Part Number: W11219370
      Special Order
    $54.01
  • 2
    SHIELD – Part Number: 8053505
    SHIELD
    Part Number: 8053505
      Special Order
    $75.95
  • 3
    PANEL-CNTL – Part Number: W10572581
    PANEL-CNTL
    Part Number: W10572581
      Special Order
    $92.95
  • 3A
    PANEL-CNTL – Part Number: W10572579
    PANEL-CNTL
    Part Number: W10572579
      No Longer Available
  • 3B
    Control Panel – Part Number: WPW10572583
    Control Panel
    Part Number: WPW10572583
      Special Order
    $180.95
  • 4
    Range Spark Module – Part Number: WPW10511278
    Range Spark Module
    Part Number: WPW10511278
      In Stock
    $146.88
  • 5
    BRKT-MNTG – Part Number: W10516123
    BRKT-MNTG
    Part Number: W10516123
      Special Order
    $73.39
  • 6
    BRKT-MNTG – Part Number: 8523412
    BRKT-MNTG
    Part Number: 8523412
      Special Order
    $113.95
  • 7
    COVER-REAR – Part Number: W10198745
    COVER-REAR
    Part Number: W10198745
      Special Order
    $106.95
  • 8
    SHIELD-HT – Part Number: W10192841
    SHIELD-HT
    Part Number: W10192841
      Special Order
    $75.43
  • 9
    COVER-REAR – Part Number: W10184370
    COVER-REAR
    Part Number: W10184370
      In Stock
    $101.95
  • 10
    Refrigerator Screw – Part Number: WP3196557
    Refrigerator Screw
    Part Number: WP3196557
      In Stock
    $7.30
  • 11
    CNTRL-ELEC – Part Number: W10899231
    CNTRL-ELEC
    Part Number: W10899231
      In Stock
    $264.34
  • 11A
    CNTRL-ELEC – Part Number: W10899217
    CNTRL-ELEC
    Part Number: W10899217
      Special Order
    $262.36
  • 12
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 13
    BRACKET-DSI,WPL,CRS – Part Number: W10516463
    BRACKET-DSI,WPL,CRS
    Part Number: W10516463
      Special Order
    $118.95
  • 14
    Clip, Cover – Part Number: WP8273564
    Clip, Cover
    Part Number: WP8273564
      Special Order
    $12.55
  • 15
    BRKT-MNTG – Part Number: W11230932
    BRKT-MNTG
    Part Number: W11230932
      In Stock
    $59.11
  • 16
    Spark Module – Part Number: WPW10110491
    Spark Module
    Part Number: WPW10110491
      In Stock
    $130.33
Cooktop Parts

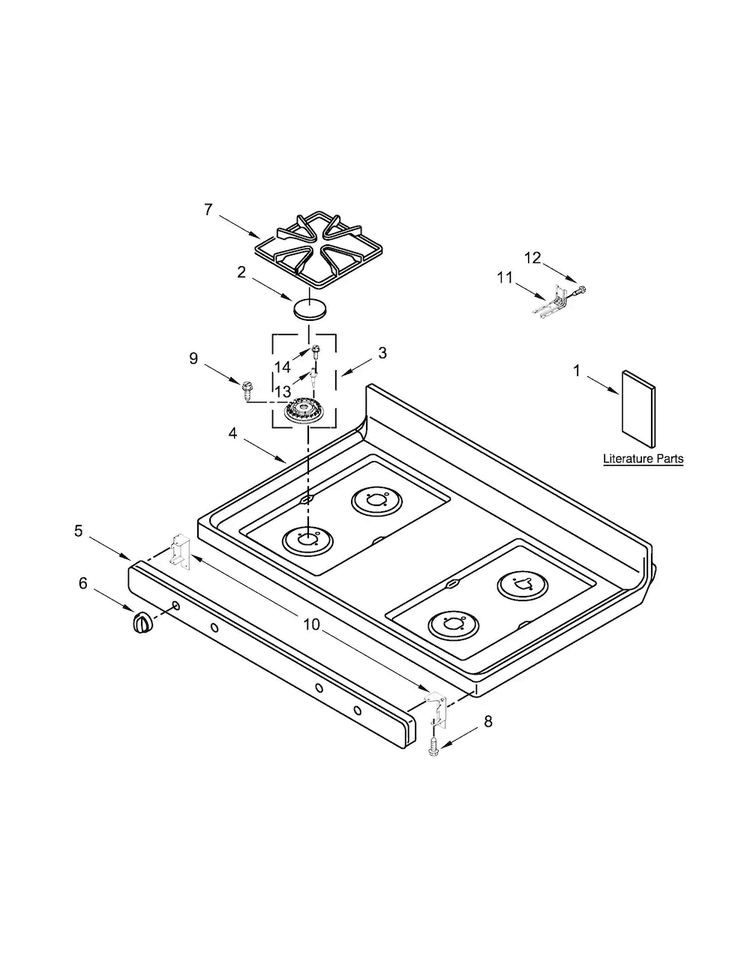

Cooktop Parts Diagram and Parts List for  Amana Range
Cover Sheet
Cover Sheet Diagram and Parts List for  Amana Range
Door Parts

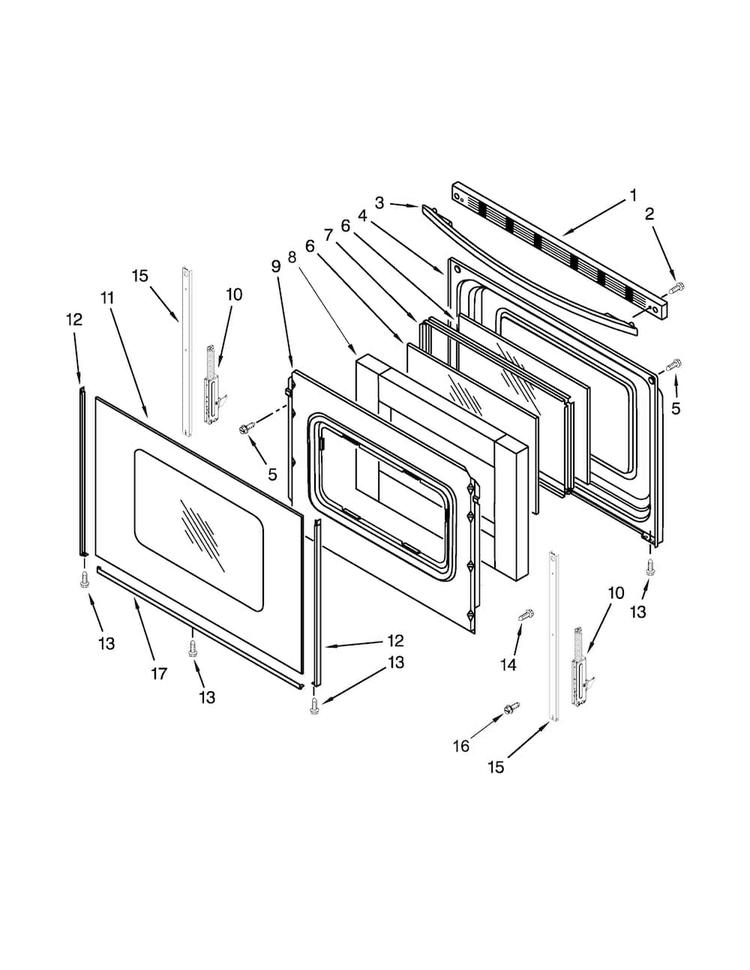

Door Parts Diagram and Parts List for  Amana Range
Drawer And Broiler Parts

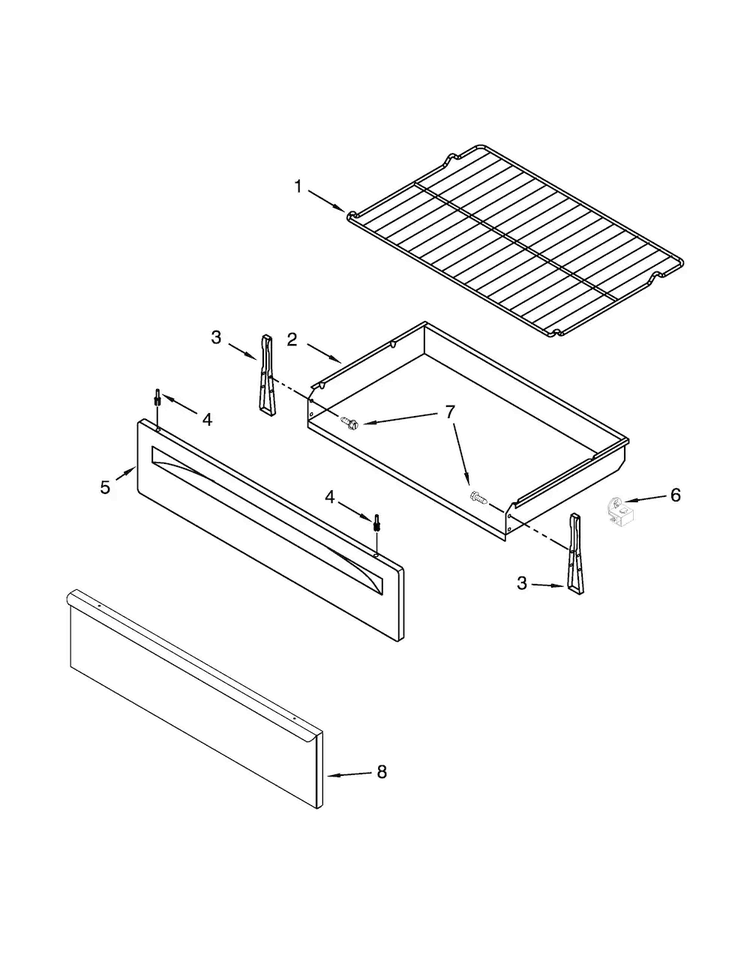

Drawer And Broiler Parts Diagram and Parts List for  Amana Range
  • 1
    Rack – Part Number: W11520287
    Rack
    Part Number: W11520287
      In Stock
    $50.42
  • 2
    DRAWR-UTIL – Part Number: W10813962
    DRAWR-UTIL
    Part Number: W10813962
      In Stock
    $76.65
  • 3
    Drawer Bracket - White – Part Number: W10462911
    Drawer Bracket - White
    Part Number: W10462911
      In Stock
    $103.95
  • 3A
    BRKT-MNTG – Part Number: W11759228
    BRKT-MNTG
    Part Number: W11759228
      On Order
    $24.10
  • 4
    Rivet, Push (Black) – Part Number: WP3196813
    Rivet, Push (Black)
    Part Number: WP3196813
      In Stock
    $10.45
  • 4A
    Rivet, Push (White) – Part Number: WP3196814
    Rivet, Push (White)
    Part Number: WP3196814
      In Stock
    $10.45
  • 5
    Drawer Front Panel – Part Number: W11230490
    Drawer Front Panel
    Part Number: W11230490
      Special Order
    $88.00
  • 5A
    PANEL-DRWR – Part Number: W11230486
    PANEL-DRWR
    Part Number: W11230486
      Special Order
    $88.00
  • 6
    Drawer Glide – Part Number: W10807828
    Drawer Glide
    Part Number: W10807828
      In Stock
    $19.90
  • 7
    Range Screw – Part Number: WP3196175
    Range Screw
    Part Number: WP3196175
      In Stock
    $7.30
  • 8
    PANEL-DRWR – Part Number: W11256444
    PANEL-DRWR
    Part Number: W11256444
      In Stock
    $88.00
Manifold Parts

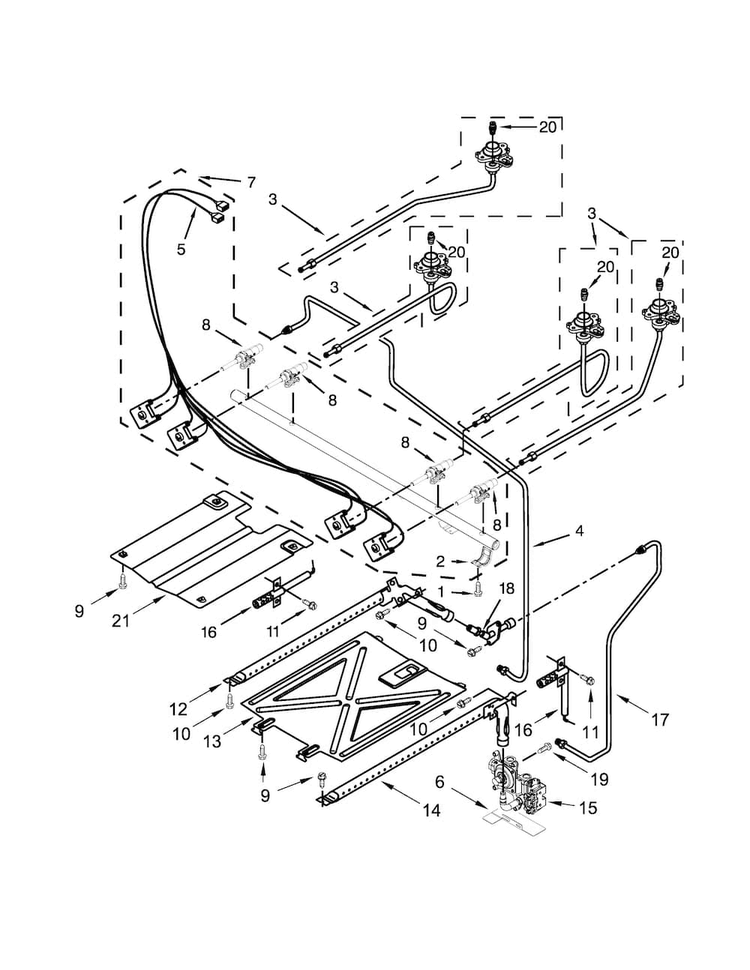

Manifold Parts Diagram and Parts List for  Amana Range
  • LP Conversion Kit – Part Number: WPW10170531
    LP Conversion Kit
    Part Number: WPW10170531
      In Stock
    $80.95
  • LP Conversion Kit - Bake/Broil Burners – Part Number: W11126051
    LP Conversion Kit - Bake/Broil Burners
    Part Number: W11126051
      In Stock
    $105.95
  • 1
    SCREW – Part Number: W10295997
    SCREW
    Part Number: W10295997
      In Stock
    $11.50
  • 2
    Mounting Bracket – Part Number: W10949105
    Mounting Bracket
    Part Number: W10949105
      Special Order
    $25.15
  • 3
    HOLDER-ORF – Part Number: W10474154
    HOLDER-ORF
    Part Number: W10474154
      In Stock
    $48.36
  • 3A
    HOLDER-ORF – Part Number: W10473929
    HOLDER-ORF
    Part Number: W10473929
      Special Order
    $49.39
  • 3B
    HOLDER-ORF – Part Number: W10474169
    HOLDER-ORF
    Part Number: W10474169
      Special Order
    $48.36
  • 3C
    HOLDER-ORF – Part Number: W10474163
    HOLDER-ORF
    Part Number: W10474163
      In Stock
    $48.36
  • 4
    TUBE - COOKTOP SUPPLY – Part Number: W11680399
    TUBE - COOKTOP SUPPLY
    Part Number: W11680399
      Special Order
    $78.95
  • 5
    Wire Harness – Part Number: W11256561
    Wire Harness
    Part Number: W11256561
      In Stock
    $85.97
  • 6
    BRKT-MNTG – Part Number: W10224921
    BRKT-MNTG
    Part Number: W10224921
      Special Order
    $45.27
  • 7
    PIPE-MNFLD – Part Number: W10812381
    PIPE-MNFLD
    Part Number: W10812381
      In Stock
    $136.31
  • 8
    Burner Valve – Part Number: WPW10279614
    Burner Valve
    Part Number: WPW10279614
      In Stock
    $135.06
  • 8A
    Burner Valve – Part Number: WPW10247744
    Burner Valve
    Part Number: WPW10247744
      On Order
    $135.17
  • 9
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 10
    SCREW – Part Number: 3196265
    SCREW
    Part Number: 3196265
      Special Order
    $20.95
  • 11
    SCREW – Part Number: W11684507
    SCREW
    Part Number: W11684507
      In Stock
    $17.80
  • 12
    Burner – Part Number: WP8054078
    Burner
    Part Number: WP8054078
      In Stock
    $113.95
  • 13
    BAFFL-BRNR – Part Number: WPW10184491
    BAFFL-BRNR
    Part Number: WPW10184491
      In Stock
    $103.95
  • 14
    Burner – Part Number: WP9758078
    Burner
    Part Number: WP9758078
      In Stock
    $115.95
  • 15
    Oven Safety Valve and Pressure Regulator – Part Number: WPW10602001
    Oven Safety Valve and Pressure Regulator
    Part Number: WPW10602001
      In Stock
    $199.04
  • 16
    Range Broil Igniter – Part Number: WP8054129
    Range Broil Igniter
    Part Number: WP8054129
      In Stock
    $87.97
  • 16A
    Range Bake Igniter – Part Number: WP9758079
    Range Bake Igniter
    Part Number: WP9758079
      In Stock
    $47.33
  • 17
    Gas Tube or Connector – Part Number: W10420040
    Gas Tube or Connector
    Part Number: W10420040
      Special Order
    $154.06
  • 18
    FITTING – Part Number: W10592836
    FITTING
    Part Number: W10592836
      Special Order
    $59.11
  • 19
    Screw – Part Number: WP3400016
    Screw
    Part Number: WP3400016
      In Stock
    $7.30
  • 20
    Orifice – Part Number: WPW10170508
    Orifice
    Part Number: WPW10170508
      In Stock
    $56.05
  • 20A
    Orifice - 12K - Left Front – Part Number: W10178934
    Orifice - 12K - Left Front
    Part Number: W10178934
      Special Order
    $51.45
  • 20B
    Orifice – Part Number: WPW10170506
    Orifice
    Part Number: WPW10170506
      In Stock
    $55.03
  • 21
    BAFFL-BRNR – Part Number: W10137062
    BAFFL-BRNR
    Part Number: W10137062
      Special Order
    $175.95
Optional Parts (not Included)
Optional Parts (not Included) Diagram and Parts List for  Amana Range
