Admiral ELECTRIC RANGE Replacement Parts For Model 485340A

We Sell Only Genuine Admiral Parts

Find Admiral 485340A Parts By Symptom

Element will not heat

45%

Little to no heat when baking

43%

Door won’t close

4%

Oven not heating evenly

3%

Will Not Start

2%

Oven is too hot

1%

Little to no heat when broiling

1%

Touchpad does not respond

0%

Popular Parts for 485340A

Search Within Model

Questions & Answers for Admiral 485340A
Browse all Parts Search by Area
Backguard Diagram and Parts List for  Admiral Range
Backguard
Backguard Page 2 Diagram and Parts List for  Admiral Range
Backguard Page 2

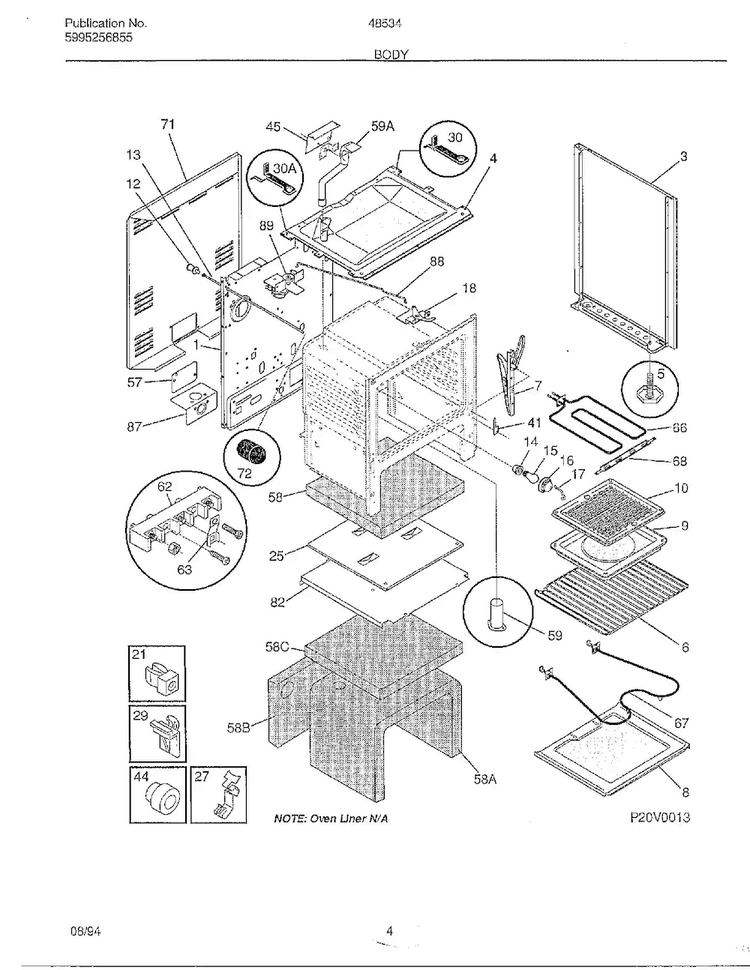

Body Diagram and Parts List for  Admiral Range
Body

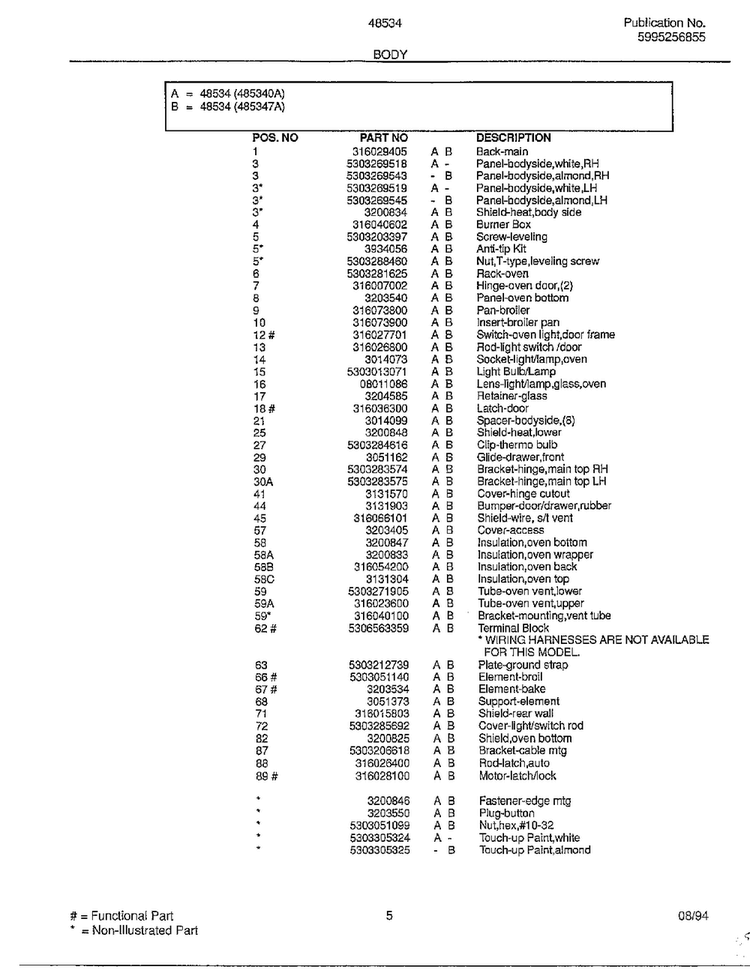

Body Page 2 Diagram and Parts List for  Admiral Range
Body Page 2

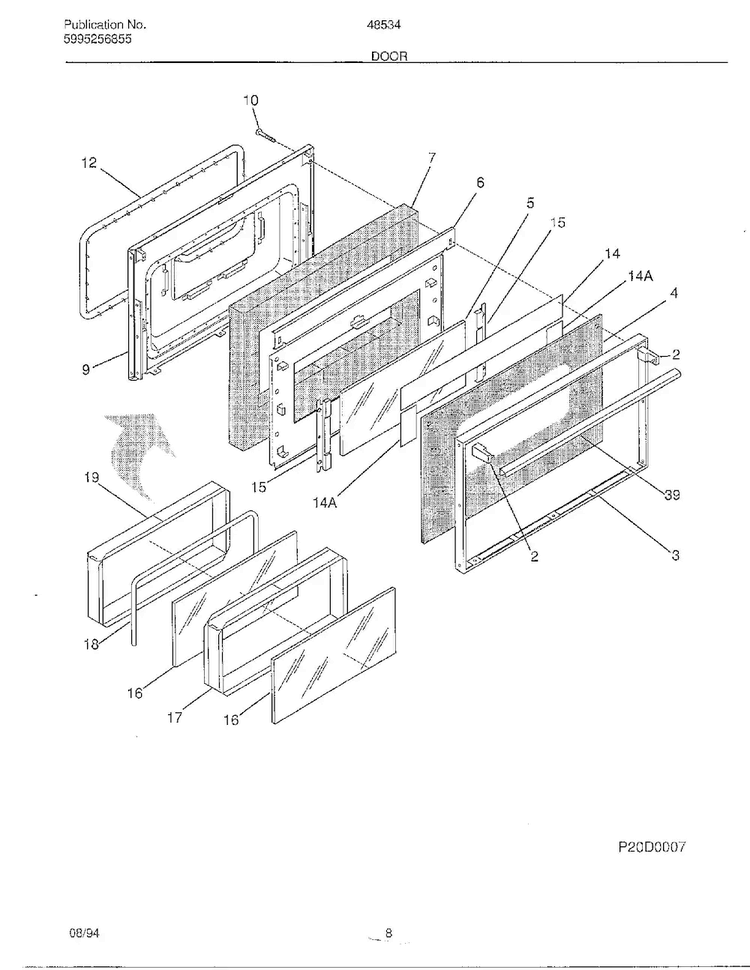

Door Diagram and Parts List for  Admiral Range
Door

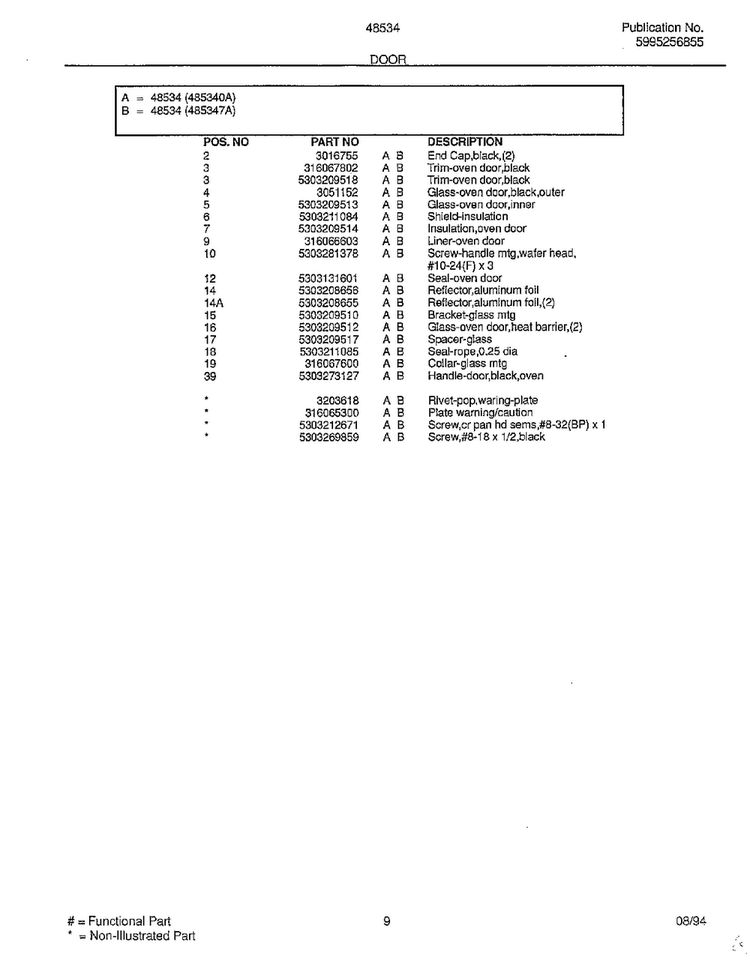

Door Page 2 Diagram and Parts List for  Admiral Range
Door Page 2
Electric Range/front Cover Diagram and Parts List for  Admiral Range
Electric Range/front Cover
Top/drawer Diagram and Parts List for  Admiral Range
Top/drawer
Top/drawer Page 2 Diagram and Parts List for  Admiral Range
Top/drawer Page 2

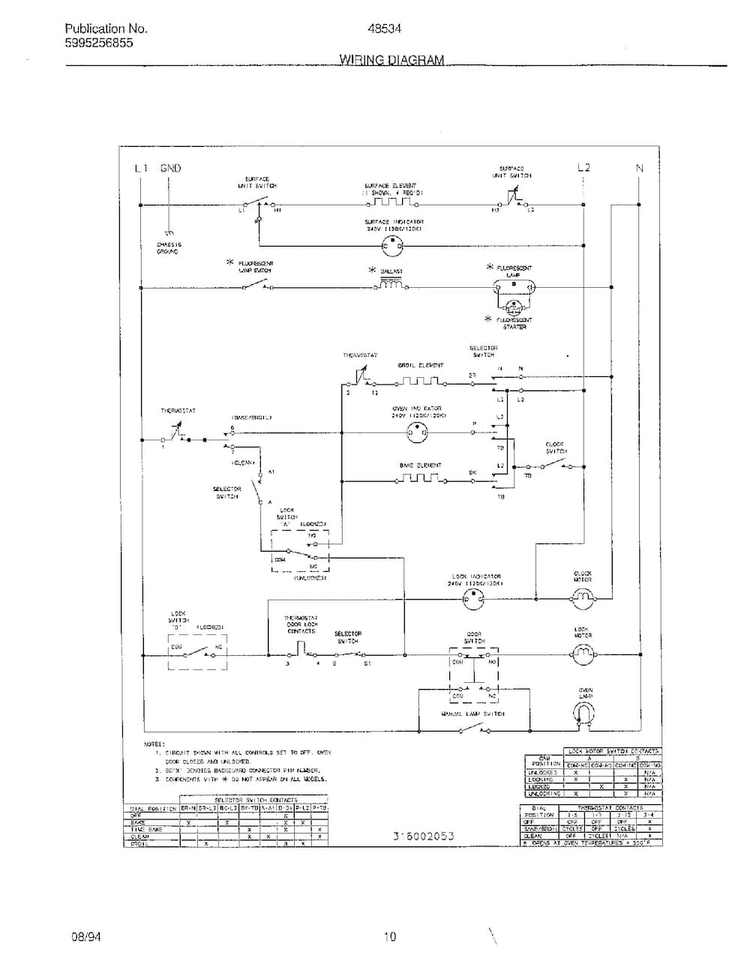

Wiring Diagram Diagram and Parts List for  Admiral Range
Wiring Diagram
Previous Showing All Parts Next

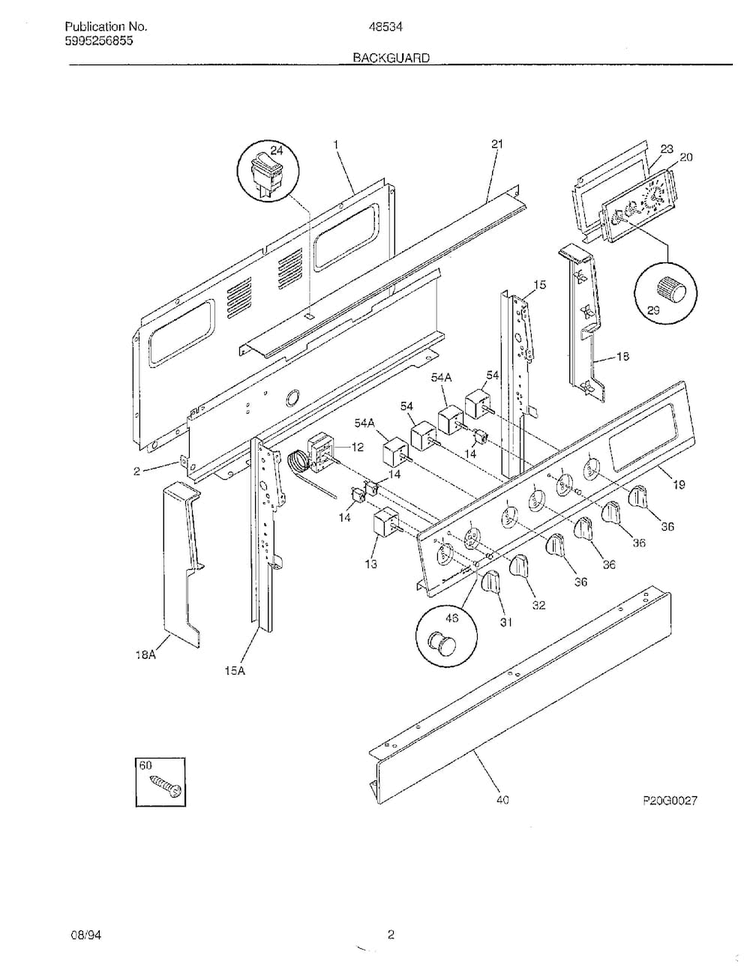

Backguard
Backguard Diagram and Parts List for  Admiral Range
  • SCREW – Part Number: 5303281584
    SCREW
    Part Number: 5303281584
      Special Order
    $17.80
  • 1
    Shield – Part Number: 316015701
    Shield
    Part Number: 316015701
      No Longer Available
  • 2
    Shield – Part Number: 316015905
    Shield
    Part Number: 316015905
      No Longer Available
  • 12
    Thermostat – Part Number: 316021400
    Thermostat
    Part Number: 316021400
      No Longer Available
  • 13
    SWITCH-SELECTOR – Part Number: 316023200
    SWITCH-SELECTOR
    Part Number: 316023200
      Special Order
    $184.95
  • 14
    Light lamp – Part Number: 316022503
    Light lamp
    Part Number: 316022503
      No Longer Available
  • 15
    SUPPORT-BACKGUARD – Part Number: 316023114
    SUPPORT-BACKGUARD
    Part Number: 316023114
      No Longer Available
  • 15A
    SUPPORT – Part Number: 316023109
    SUPPORT
    Part Number: 316023109
      Special Order
    $32.91
  • 18
    Cap – Part Number: 316021800
    Cap
    Part Number: 316021800
      No Longer Available
  • 18A
    Cap – Part Number: 316021801
    Cap
    Part Number: 316021801
      No Longer Available
  • 19
    Panel – Part Number: 316014727
    Panel
    Part Number: 316014727
      No Longer Available
  • 20
    Clock timer – Part Number: 316017410
    Clock timer
    Part Number: 316017410
      No Longer Available
  • 21
    Trim-canopy/shield, blk, top – Part Number: 316014801
    Trim-canopy/shield, blk, top
    Part Number: 316014801
      No Longer Available
  • 23
    Brkt – Part Number: 316015001
    Brkt
    Part Number: 316015001
      No Longer Available
  • 24
    SWITCH – Part Number: 5308015487
    SWITCH
    Part Number: 5308015487
      In Stock
    $58.09
  • 29
    Knob – Part Number: 3131472
    Knob
    Part Number: 3131472
      No Longer Available
  • 31
    Knob – Part Number: 316071411
    Knob
    Part Number: 316071411
      No Longer Available
  • 32
    Knob – Part Number: 316071410
    Knob
    Part Number: 316071410
      No Longer Available
  • 36
    Knob – Part Number: 316071406
    Knob
    Part Number: 316071406
      No Longer Available
  • 40
    PANEL-MANIFOLD, BLACK – Part Number: 316064009
    PANEL-MANIFOLD, BLACK
    Part Number: 316064009
      Special Order
    $41.15
  • 46
    Indicator Light Lens – Part Number: 318228310
    Indicator Light Lens
    Part Number: 318228310
      In Stock
    $19.90
  • 54
    Switch – Part Number: 316021500
    Switch
    Part Number: 316021500
      No Longer Available
  • 54A
    Switch – Part Number: 316021501
    Switch
    Part Number: 316021501
      No Longer Available
  • 60
    Screw – Part Number: 5303288574
    Screw
    Part Number: 5303288574
      No Longer Available

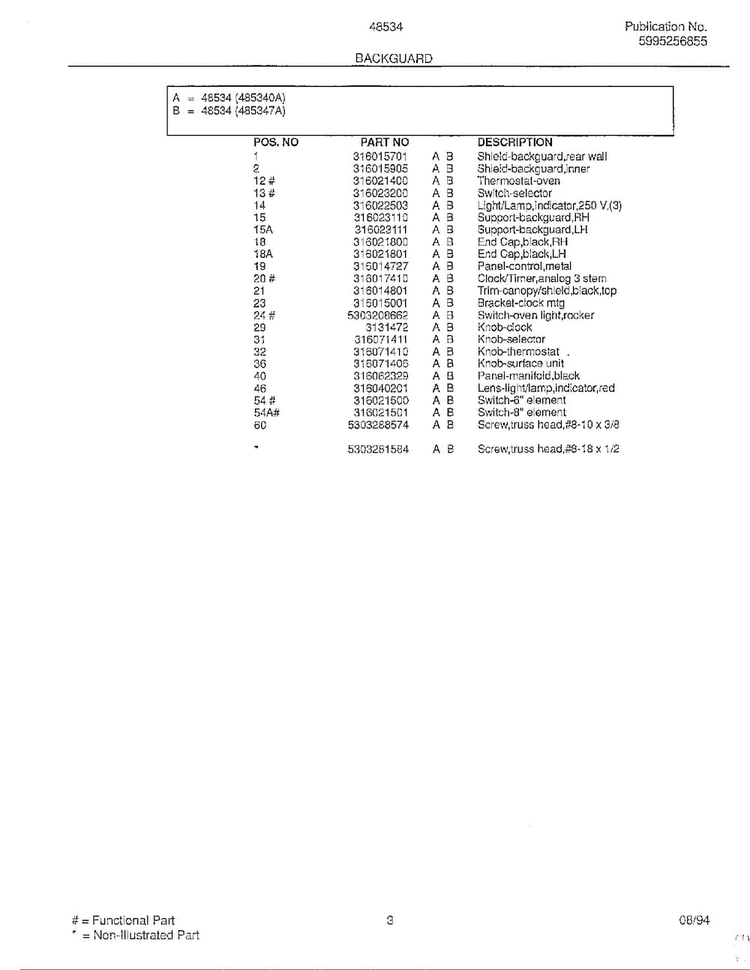

Backguard Page 2
Backguard Page 2 Diagram and Parts List for  Admiral Range
  • SCREW – Part Number: 5303281584
    SCREW
    Part Number: 5303281584
      Special Order
    $17.80
  • 1
    Shield – Part Number: 316015701
    Shield
    Part Number: 316015701
      No Longer Available
  • 2
    Shield – Part Number: 316015905
    Shield
    Part Number: 316015905
      No Longer Available
  • 12
    Thermostat – Part Number: 316021400
    Thermostat
    Part Number: 316021400
      No Longer Available
  • 13
    SWITCH-SELECTOR – Part Number: 316023200
    SWITCH-SELECTOR
    Part Number: 316023200
      Special Order
    $184.95
  • 14
    Light lamp – Part Number: 316022503
    Light lamp
    Part Number: 316022503
      No Longer Available
  • 15
    SUPPORT-BACKGUARD – Part Number: 316023114
    SUPPORT-BACKGUARD
    Part Number: 316023114
      No Longer Available
  • 15A
    SUPPORT – Part Number: 316023109
    SUPPORT
    Part Number: 316023109
      Special Order
    $32.91
  • 18
    Cap – Part Number: 316021800
    Cap
    Part Number: 316021800
      No Longer Available
  • 18A
    Cap – Part Number: 316021801
    Cap
    Part Number: 316021801
      No Longer Available
  • 19
    Panel – Part Number: 316014727
    Panel
    Part Number: 316014727
      No Longer Available
  • 20
    Clock timer – Part Number: 316017410
    Clock timer
    Part Number: 316017410
      No Longer Available
  • 21
    Trim-canopy/shield, blk, top – Part Number: 316014801
    Trim-canopy/shield, blk, top
    Part Number: 316014801
      No Longer Available
  • 23
    Brkt – Part Number: 316015001
    Brkt
    Part Number: 316015001
      No Longer Available
  • 24
    SWITCH – Part Number: 5308015487
    SWITCH
    Part Number: 5308015487
      In Stock
    $58.09
  • 29
    Knob – Part Number: 3131472
    Knob
    Part Number: 3131472
      No Longer Available
  • 31
    Knob – Part Number: 316071411
    Knob
    Part Number: 316071411
      No Longer Available
  • 32
    Knob – Part Number: 316071410
    Knob
    Part Number: 316071410
      No Longer Available
  • 36
    Knob – Part Number: 316071406
    Knob
    Part Number: 316071406
      No Longer Available
  • 40
    PANEL-MANIFOLD, BLACK – Part Number: 316064009
    PANEL-MANIFOLD, BLACK
    Part Number: 316064009
      Special Order
    $41.15
  • 46
    Indicator Light Lens – Part Number: 318228310
    Indicator Light Lens
    Part Number: 318228310
      In Stock
    $19.90
  • 54
    Switch – Part Number: 316021500
    Switch
    Part Number: 316021500
      No Longer Available
  • 54A
    Switch – Part Number: 316021501
    Switch
    Part Number: 316021501
      No Longer Available
  • 60
    Screw – Part Number: 5303288574
    Screw
    Part Number: 5303288574
      No Longer Available
Body
Body Diagram and Parts List for  Admiral Range
Body Page 2
Body Page 2 Diagram and Parts List for  Admiral Range
Door
Door Diagram and Parts List for  Admiral Range
Door Page 2
Door Page 2 Diagram and Parts List for  Admiral Range
Electric Range/front Cover
Electric Range/front Cover Diagram and Parts List for  Admiral Range

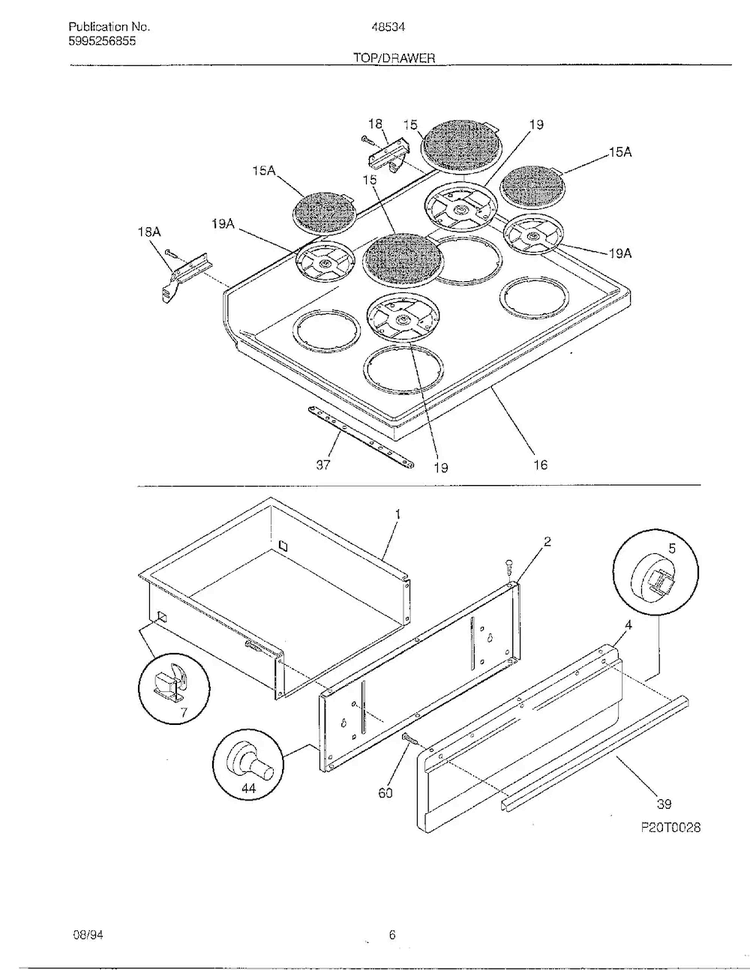

Top/drawer
Top/drawer Diagram and Parts List for  Admiral Range
  • SCREW – Part Number: 5303281584
    SCREW
    Part Number: 5303281584
      Special Order
    $17.80
  • Nut – Part Number: 3051196
    Nut
    Part Number: 3051196
      No Longer Available
  • 1
    Utility Drawer - Black – Part Number: 316011503
    Utility Drawer - Black
    Part Number: 316011503
      No Longer Available
  • 2
    SHIELD-PANEL – Part Number: 3131975
    SHIELD-PANEL
    Part Number: 3131975
      No Longer Available
  • 4
    PANEL-DRAWER,WHITE – Part Number: 316056205
    PANEL-DRAWER,WHITE
    Part Number: 316056205
      No Longer Available
  • 4
    SCREW – Part Number: 08067785
    SCREW
    Part Number: 08067785
      Special Order
    $8.35
  • 5
    Spacer-nylon – Part Number: 3131387
    Spacer-nylon
    Part Number: 3131387
      No Longer Available
  • 7
    Rear Drawer Glide – Part Number: 3051163
    $8.35
  • 15
    Element – Part Number: 316046100
    Element
    Part Number: 316046100
      No Longer Available
  • 15A
    Element – Part Number: 316046300
    Element
    Part Number: 316046300
      No Longer Available
  • 16
    Top – Part Number: 316042902
    Top
    Part Number: 316042902
      No Longer Available
  • 16
    Channel – Part Number: 5303271890
    Channel
    Part Number: 5303271890
      No Longer Available
  • 18
    Screw – Part Number: 131243700
    Screw
    Part Number: 131243700
      In Stock
    $8.35
  • 18
    Hinge Right Hand – Part Number: 5303273062
    Hinge Right Hand
    Part Number: 5303273062
      No Longer Available
  • 18A
    Hinge Left Hand – Part Number: 5303273063
    Hinge Left Hand
    Part Number: 5303273063
      No Longer Available
  • 19
    PAN-ELEMENT SHIELD – Part Number: 5308014551
    PAN-ELEMENT SHIELD
    Part Number: 5308014551
      Special Order
    $50.42
  • 19A
    Shield – Part Number: 5303271880
    Shield
    Part Number: 5303271880
      No Longer Available
  • 37
    Strap – Part Number: 5303271888
    Strap
    Part Number: 5303271888
      No Longer Available
  • 39
    Handle – Part Number: 316019501
    Handle
    Part Number: 316019501
      No Longer Available
  • 44
    BUMPER – Part Number: 3131903
    BUMPER
    Part Number: 3131903
      In Stock
    $51.97
  • 60
    SCREW-DRAWER HANDLE – Part Number: 5303281651
    SCREW-DRAWER HANDLE
    Part Number: 5303281651
      Special Order
    $12.55

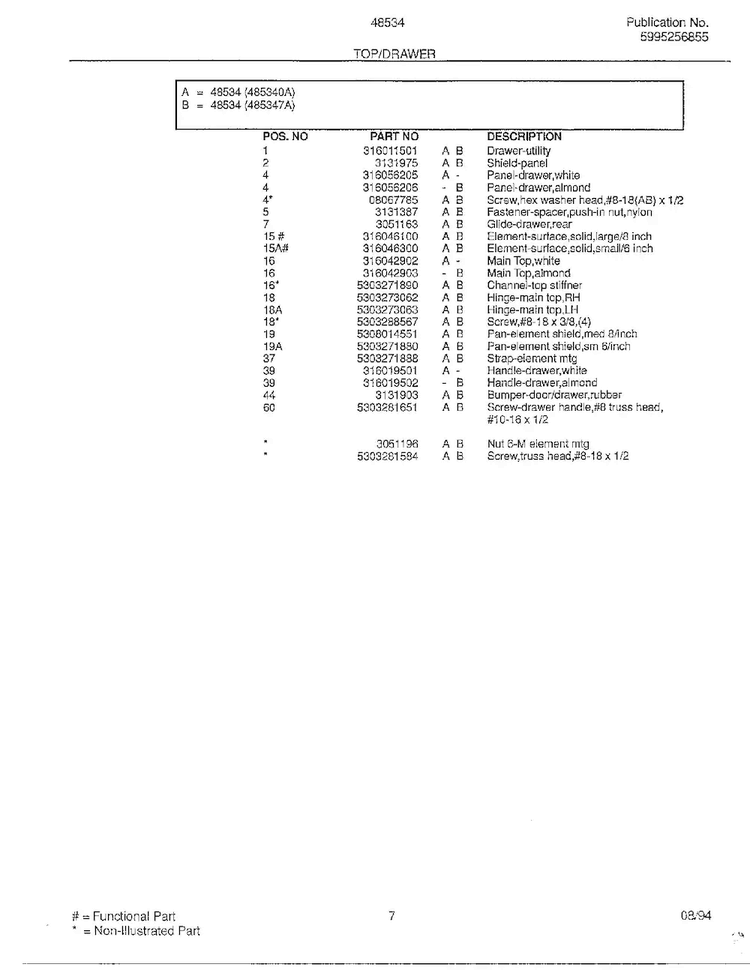

Top/drawer Page 2
Top/drawer Page 2 Diagram and Parts List for  Admiral Range
  • Nut – Part Number: 3051196
    Nut
    Part Number: 3051196
      No Longer Available
  • SCREW – Part Number: 5303281584
    SCREW
    Part Number: 5303281584
      Special Order
    $17.80
  • 1
    Utility Drawer - Black – Part Number: 316011503
    Utility Drawer - Black
    Part Number: 316011503
      No Longer Available
  • 2
    SHIELD-PANEL – Part Number: 3131975
    SHIELD-PANEL
    Part Number: 3131975
      No Longer Available
  • 4
    SCREW – Part Number: 08067785
    SCREW
    Part Number: 08067785
      Special Order
    $8.35
  • 4
    PANEL-DRAWER,WHITE – Part Number: 316056205
    PANEL-DRAWER,WHITE
    Part Number: 316056205
      No Longer Available
  • 5
    Spacer-nylon – Part Number: 3131387
    Spacer-nylon
    Part Number: 3131387
      No Longer Available
  • 7
    Rear Drawer Glide – Part Number: 3051163
    $8.35
  • 15
    Element – Part Number: 316046100
    Element
    Part Number: 316046100
      No Longer Available
  • 15A
    Element – Part Number: 316046300
    Element
    Part Number: 316046300
      No Longer Available
  • 16
    Top – Part Number: 316042902
    Top
    Part Number: 316042902
      No Longer Available
  • 16
    Channel – Part Number: 5303271890
    Channel
    Part Number: 5303271890
      No Longer Available
  • 18
    Hinge Right Hand – Part Number: 5303273062
    Hinge Right Hand
    Part Number: 5303273062
      No Longer Available
  • 18
    Screw – Part Number: 131243700
    Screw
    Part Number: 131243700
      In Stock
    $8.35
  • 18A
    Hinge Left Hand – Part Number: 5303273063
    Hinge Left Hand
    Part Number: 5303273063
      No Longer Available
  • 19
    PAN-ELEMENT SHIELD – Part Number: 5308014551
    PAN-ELEMENT SHIELD
    Part Number: 5308014551
      Special Order
    $50.42
  • 19A
    Shield – Part Number: 5303271880
    Shield
    Part Number: 5303271880
      No Longer Available
  • 37
    Strap – Part Number: 5303271888
    Strap
    Part Number: 5303271888
      No Longer Available
  • 39
    Handle – Part Number: 316019501
    Handle
    Part Number: 316019501
      No Longer Available
  • 44
    BUMPER – Part Number: 3131903
    BUMPER
    Part Number: 3131903
      In Stock
    $51.97
  • 60
    SCREW-DRAWER HANDLE – Part Number: 5303281651
    SCREW-DRAWER HANDLE
    Part Number: 5303281651
      Special Order
    $12.55
Wiring Diagram
Wiring Diagram Diagram and Parts List for  Admiral Range

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
