Craftsman Sears Handgun Sprayer Pressure Washer Replacement Parts For Model 471462520

We Sell Only Genuine Craftsman Parts

Search Within Model

Questions & Answers for Craftsman 471462520
Browse all Parts Search by Area
Bypass Valve Diagram and Parts List for  Craftsman Pressure Washer
Bypass Valve
Pump Diagram and Parts List for  Craftsman Pressure Washer
Pump
Pump Assembly Diagram and Parts List for  Craftsman Pressure Washer
Pump Assembly
Spray Gun Diagram and Parts List for  Craftsman Pressure Washer
Spray Gun
Previous Showing All Parts Next

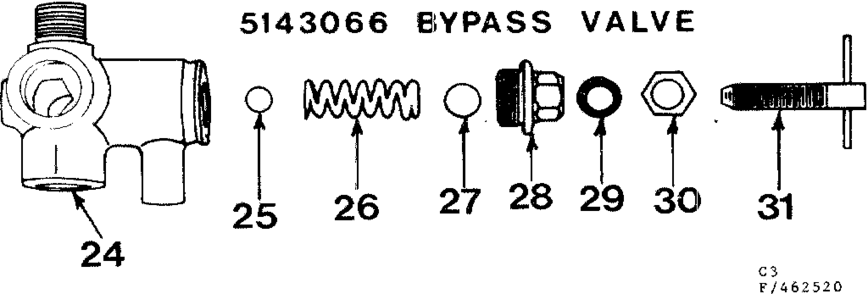

Bypass Valve
Bypass Valve Diagram and Parts List for  Craftsman Pressure Washer
  • Owner
    Owner's manual
    Part Number: 471.462520
      No Longer Available
  • 24
    Body – Part Number: 5002330
    Body
    Part Number: 5002330
      No Longer Available
  • 25
    Ball – Part Number: 5026015
    Ball
    Part Number: 5026015
      No Longer Available
  • 26
    Spring – Part Number: 5019067
    Spring
    Part Number: 5019067
      No Longer Available
  • 27
    Spring Disc – Part Number: 5108006
    Spring Disc
    Part Number: 5108006
      No Longer Available
  • 28
    Body cap – Part Number: 5046063
    Body cap
    Part Number: 5046063
      No Longer Available
  • 29
    Gasket – Part Number: 5072122
    Gasket
    Part Number: 5072122
      No Longer Available
  • 30
    Lock nut – Part Number: 5006121
    Lock nut
    Part Number: 5006121
      No Longer Available
  • 31
    Stem assembly – Part Number: 5132032
    Stem assembly
    Part Number: 5132032
      No Longer Available

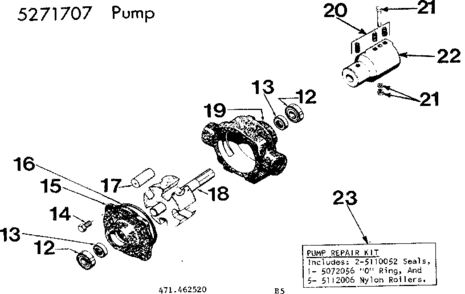

Pump
Pump Diagram and Parts List for  Craftsman Pressure Washer
  • Owner
    Owner's manual
    Part Number: 471.462520
      No Longer Available
  • 12
    Sealed ball – Part Number: 5031025
    Sealed ball
    Part Number: 5031025
      No Longer Available
  • 13
    Seal – Part Number: 5110052
    Seal
    Part Number: 5110052
      No Longer Available
  • 14
    Cap screw – Part Number: 5034038
    Cap screw
    Part Number: 5034038
      No Longer Available
  • 15
    Plate – Part Number: 5017146
    Plate
    Part Number: 5017146
      No Longer Available
  • 16
    O-ring – Part Number: 5072056
    O-ring
    Part Number: 5072056
      No Longer Available
  • 17
    Roller – Part Number: 5112006
    Roller
    Part Number: 5112006
      No Longer Available
  • 18
    Rotr w/shaft – Part Number: 5172123
    Rotr w/shaft
    Part Number: 5172123
      No Longer Available
  • 19
    Pump – Part Number: 5002274
    Pump
    Part Number: 5002274
      No Longer Available
  • 20
    Access kit – Part Number: 5168035
    Access kit
    Part Number: 5168035
      No Longer Available
  • 21
    Access kit – Part Number: 5168045
    Access kit
    Part Number: 5168045
      No Longer Available
  • 22
    Coupling – Part Number: 5005047
    Coupling
    Part Number: 5005047
      No Longer Available
  • 23
    Repair – Part Number: 5168229
    Repair
    Part Number: 5168229
      No Longer Available
Pump Assembly
Pump Assembly Diagram and Parts List for  Craftsman Pressure Washer
  • Owner
    Owner's manual
    Part Number: 471.462520
      No Longer Available
  • 1
    Screen – Part Number: 5116110
    Screen
    Part Number: 5116110
      No Longer Available
  • 2
    Suction hose – Part Number: 5020155
    Suction hose
    Part Number: 5020155
      No Longer Available
  • 3
    Hose clamp – Part Number: 5051010
    Hose clamp
    Part Number: 5051010
      No Longer Available
  • 4
    Barb Hose – Part Number: 5010020
    Barb Hose
    Part Number: 5010020
      No Longer Available
  • 5
    Pump – Part Number: 5271707
    Pump
    Part Number: 5271707
      No Longer Available
  • 6
    Valve relief – Part Number: 5143066
    Valve relief
    Part Number: 5143066
      No Longer Available
  • 7
    Gauge – Part Number: 5167005
    Gauge
    Part Number: 5167005
      No Longer Available
  • 8
    Output hose – Part Number: 5271030
    Output hose
    Part Number: 5271030
      No Longer Available
  • 9
    Hose – Part Number: 5009128
    Hose
    Part Number: 5009128
      No Longer Available
  • 10
    Gun – Part Number: 5270321
    Gun
    Part Number: 5270321
      No Longer Available

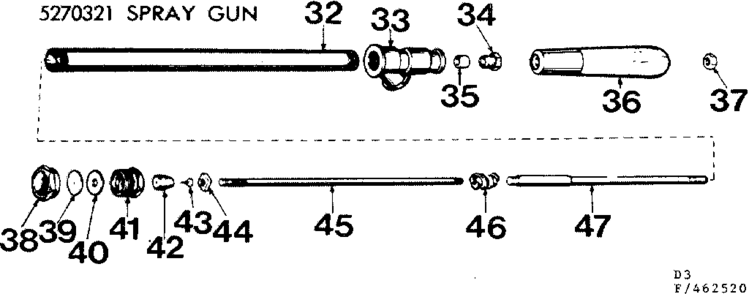

Spray Gun
Spray Gun Diagram and Parts List for  Craftsman Pressure Washer
  • Owner
    Owner's manual
    Part Number: 471.462520
      No Longer Available
  • 32
    Barrel – Part Number: 5166006
    Barrel
    Part Number: 5166006
      No Longer Available
  • 33
    Casting – Part Number: 5166005
    Casting
    Part Number: 5166005
      No Longer Available
  • 34
    Packing nut – Part Number: 5006046
    Packing nut
    Part Number: 5006046
      No Longer Available
  • 35
    Packing – Part Number: 5097003
    Packing
    Part Number: 5097003
      No Longer Available
  • 36
    Handle – Part Number: 5078100
    Handle
    Part Number: 5078100
      No Longer Available
  • 37
    Handl Locknt – Part Number: 5006148
    Handl Locknt
    Part Number: 5006148
      No Longer Available
  • 38
    Cap – Part Number: 5046020
    Cap
    Part Number: 5046020
      No Longer Available
  • 39
    Engine – Part Number: N/P
    Engine
    Part Number: N/P
      No Longer Available
  • 39A
    3 Disc – Part Number: 5063003
    3 Disc
    Part Number: 5063003
      No Longer Available
  • 39B
    4 Disc – Part Number: 5063004
    4 Disc
    Part Number: 5063004
      No Longer Available
  • 39C
    5 Disc – Part Number: 5063005
    5 Disc
    Part Number: 5063005
      No Longer Available
  • 40
    Gasket – Part Number: 5072021
    Gasket
    Part Number: 5072021
      No Longer Available
  • 41
    Head – Part Number: 5079017
    Head
    Part Number: 5079017
      No Longer Available
  • 42
    Shutoff Valve – Part Number: 5143014
    Shutoff Valve
    Part Number: 5143014
      No Longer Available
  • 43
    Stainless Steel Needle Point – Part Number: 5166003
    Stainless Steel Needle Point
    Part Number: 5166003
      No Longer Available
  • 44
    Rod Guide – Part Number: 5143015
    Rod Guide
    Part Number: 5143015
      No Longer Available
  • 45
    Valve Rod U – Part Number: 5015035
    Valve Rod U
    Part Number: 5015035
      No Longer Available
  • 46
    Worm – Part Number: 5166007
    Worm
    Part Number: 5166007
      No Longer Available
  • 47
    Valve Rod – Part Number: 5015075
    Valve Rod
    Part Number: 5015075
      No Longer Available
