Craftsman Sears Hi-Pressure Sprayer Pressure Washer Replacement Parts For Model 471461211

We Sell Only Genuine Craftsman Parts

Search Within Model

Browse all Parts Search by Area
Bypass Valve Diagram and Parts List for 471461211  Craftsman Pressure Washer
Bypass Valve
Engine Diagram and Parts List for 471461211  Craftsman Pressure Washer
Engine
Pump Diagram and Parts List for 471461211  Craftsman Pressure Washer
Pump
Spray Gun Diagram and Parts List for 471461211  Craftsman Pressure Washer
Spray Gun
Previous Showing All Parts Next
Bypass Valve
Bypass Valve Diagram and Parts List for 471461211  Craftsman Pressure Washer
  • Gun – Part Number: 5270321
    Gun
    Part Number: 5270321
      No Longer Available
  • Manual – Part Number: 5004169
    Manual
    Part Number: 5004169
      No Longer Available
  • Valve relief – Part Number: 5143066
    Valve relief
    Part Number: 5143066
      No Longer Available
  • O-ring – Part Number: 5072055
    O-ring
    Part Number: 5072055
      No Longer Available
  • 43
    Body – Part Number: 5002330
    Body
    Part Number: 5002330
      No Longer Available
  • 44
    Ball – Part Number: 5026015
    Ball
    Part Number: 5026015
      No Longer Available
  • 45
    Spring – Part Number: 5019067
    Spring
    Part Number: 5019067
      No Longer Available
  • 46
    Spring Disc – Part Number: 5108006
    Spring Disc
    Part Number: 5108006
      No Longer Available
  • 47
    Body cap – Part Number: 5046063
    Body cap
    Part Number: 5046063
      No Longer Available
  • 48
    Gasket – Part Number: 5072122
    Gasket
    Part Number: 5072122
      No Longer Available
  • 49
    Lock nut – Part Number: 5006121
    Lock nut
    Part Number: 5006121
      No Longer Available
  • 50
    Stem assembly – Part Number: 5132032
    Stem assembly
    Part Number: 5132032
      No Longer Available

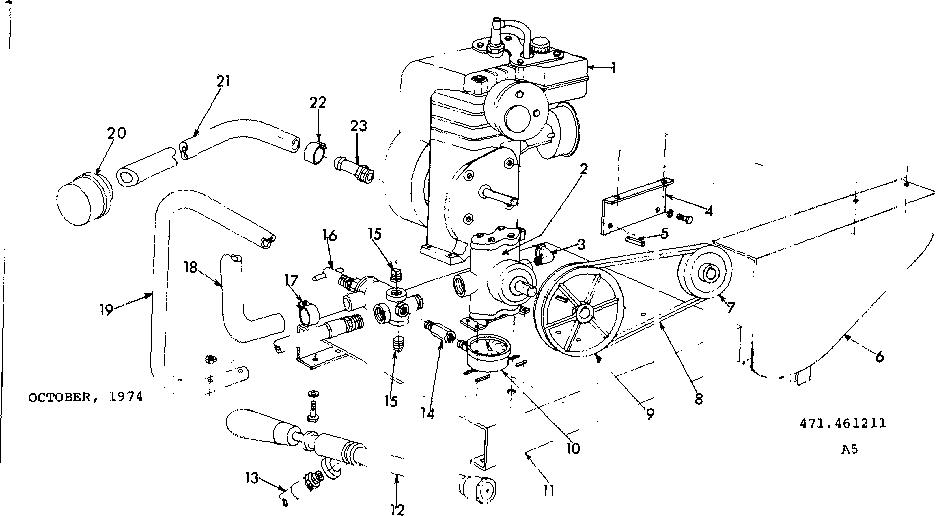

Engine
Engine Diagram and Parts List for 471461211  Craftsman Pressure Washer
  • Gun – Part Number: 5270321
    Gun
    Part Number: 5270321
      No Longer Available
  • Manual – Part Number: 5004169
    Manual
    Part Number: 5004169
      No Longer Available
  • Valve relief – Part Number: 5143066
    Valve relief
    Part Number: 5143066
      No Longer Available
  • O-ring – Part Number: 5072055
    O-ring
    Part Number: 5072055
      No Longer Available
  • 1
    Engine – Part Number: N/P
    Engine
    Part Number: N/P
      No Longer Available
  • 2
    Pump – Part Number: 5271154
    Pump
    Part Number: 5271154
      No Longer Available
  • 3
    Elbow – Part Number: 5010051
    Elbow
    Part Number: 5010051
      No Longer Available
  • 4
    Mount plate – Part Number: 5271526
    Mount plate
    Part Number: 5271526
      No Longer Available
  • 5
    Square key – Part Number: 5089001
    Square key
    Part Number: 5089001
      No Longer Available
  • 6
    Belt guard – Part Number: 5271525
    Belt guard
    Part Number: 5271525
      No Longer Available
  • 7
    V-belt pulley, 3-in – Part Number: 5105021
    V-belt pulley, 3-in
    Part Number: 5105021
      No Longer Available
  • 8
    Belt – Part Number: STD303310
    Belt
    Part Number: STD303310
      No Longer Available
  • 9
    Sheave – Part Number: 5119006
    Sheave
    Part Number: 5119006
      No Longer Available
  • 10
    600# Gauge – Part Number: 5167001
    600# Gauge
    Part Number: 5167001
      No Longer Available
  • 11
    Mount plate – Part Number: 5017117
    Mount plate
    Part Number: 5017117
      No Longer Available
  • 12
    Gun – Part Number: 5270321
    Gun
    Part Number: 5270321
      No Longer Available
  • 13
    Hose assembly – Part Number: 5271513
    Hose assembly
    Part Number: 5271513
      No Longer Available
  • 14
    Gauge dampener – Part Number: 5167003
    Gauge dampener
    Part Number: 5167003
      No Longer Available
  • 15
    Pipe plug – Part Number: 5102023
    Pipe plug
    Part Number: 5102023
      No Longer Available
  • 16
    Valve relief – Part Number: 5143066
    Valve relief
    Part Number: 5143066
      No Longer Available
  • 17
    Hose clamp – Part Number: 5051005
    Hose clamp
    Part Number: 5051005
      No Longer Available
  • 18
    Hose – Part Number: 5009128
    Hose
    Part Number: 5009128
      No Longer Available
  • 19
    Handle – Part Number: 5078055
    Handle
    Part Number: 5078055
      No Longer Available
  • 20
    Screen – Part Number: 5116109
    Screen
    Part Number: 5116109
      No Longer Available
  • 21
    Hose – Part Number: 5020165
    Hose
    Part Number: 5020165
      No Longer Available
  • 22
    Clmp/fuel ln – Part Number: 5051015
    Clmp/fuel ln
    Part Number: 5051015
      No Longer Available
  • 23
    Hose fitting – Part Number: 5067017
    Hose fitting
    Part Number: 5067017
      No Longer Available

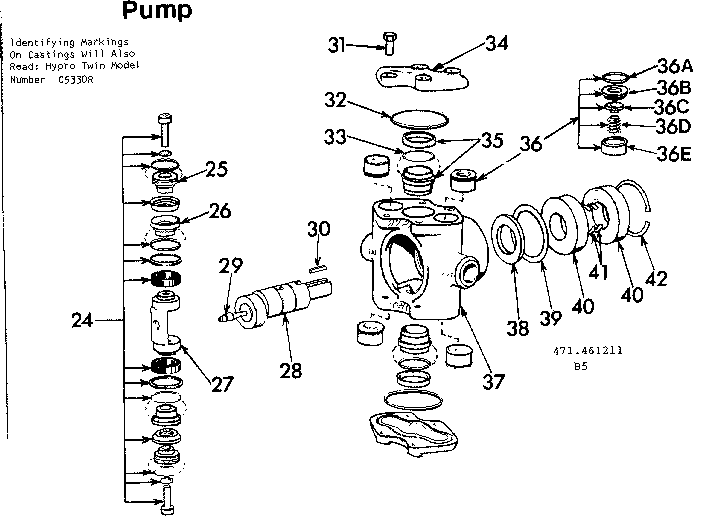

Pump
Pump Diagram and Parts List for 471461211  Craftsman Pressure Washer
  • Gun – Part Number: 5270321
    Gun
    Part Number: 5270321
      No Longer Available
  • Manual – Part Number: 5004169
    Manual
    Part Number: 5004169
      No Longer Available
  • Valve relief – Part Number: 5143066
    Valve relief
    Part Number: 5143066
      No Longer Available
  • O-ring – Part Number: 5072055
    O-ring
    Part Number: 5072055
      No Longer Available
  • 24
    Repair – Part Number: 5168068
    Repair
    Part Number: 5168068
      No Longer Available
  • 25
    Spreader – Part Number: 5171007
    Spreader
    Part Number: 5171007
      No Longer Available
  • 26
    Plate – Part Number: 5017125
    Plate
    Part Number: 5017125
      No Longer Available
  • 27
    Rod – Part Number: 5015045
    Rod
    Part Number: 5015045
      No Longer Available
  • 28
    Crankshaft – Part Number: 5271232
    Crankshaft
    Part Number: 5271232
      No Longer Available
  • 29
    Fitting – Part Number: 5012006
    Fitting
    Part Number: 5012006
      No Longer Available
  • 30
    Key – Part Number: 5089014
    Key
    Part Number: 5089014
      No Longer Available
  • 31
    Screw 5Pk – Part Number: STD523110
    Screw 5Pk
    Part Number: STD523110
      No Longer Available
  • 32
    O-ring, 2-pack – Part Number: 5072070
    O-ring, 2-pack
    Part Number: 5072070
      No Longer Available
  • 33
    O-ring – Part Number: 5072081
    O-ring
    Part Number: 5072081
      No Longer Available
  • 34
    Head – Part Number: 5079021
    Head
    Part Number: 5079021
      No Longer Available
  • 35
    Sleeve – Part Number: 5271107
    Sleeve
    Part Number: 5271107
      No Longer Available
  • 36
    Valve – Part Number: 5168021
    Valve
    Part Number: 5168021
      No Longer Available
  • 36A
    O-ring – Part Number: 5072025
    O-ring
    Part Number: 5072025
      No Longer Available
  • 36B
    Seat – Part Number: 5115015
    Seat
    Part Number: 5115015
      No Longer Available
  • 36C
    Poppet – Part Number: 5063020
    Poppet
    Part Number: 5063020
      No Longer Available
  • 36D
    Spring – Part Number: 5019044
    Spring
    Part Number: 5019044
      No Longer Available
  • 36E
    Valve – Part Number: 5108010
    Valve
    Part Number: 5108010
      No Longer Available
  • 37
    Body – Part Number: 5002150
    Body
    Part Number: 5002150
      No Longer Available
  • 38
    Shield – Part Number: 5120003
    Shield
    Part Number: 5120003
      No Longer Available
  • 39
    Spacer – Part Number: 5127024
    Spacer
    Part Number: 5127024
      No Longer Available
  • 40
    Bearing – Part Number: STD315255
    Bearing
    Part Number: STD315255
      No Longer Available
  • 41
    Retainer – Part Number: 5110031
    Retainer
    Part Number: 5110031
      No Longer Available
  • 42
    Retainer – Part Number: 5110032
    Retainer
    Part Number: 5110032
      No Longer Available

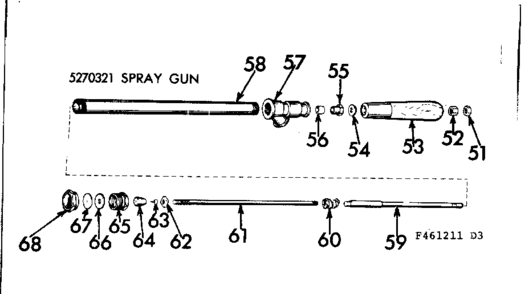

Spray Gun
Spray Gun Diagram and Parts List for 471461211  Craftsman Pressure Washer
  • Gun – Part Number: 5270321
    Gun
    Part Number: 5270321
      No Longer Available
  • Manual – Part Number: 5004169
    Manual
    Part Number: 5004169
      No Longer Available
  • Valve relief – Part Number: 5143066
    Valve relief
    Part Number: 5143066
      No Longer Available
  • O-ring – Part Number: 5072055
    O-ring
    Part Number: 5072055
      No Longer Available
  • 51
    Handl locknt – Part Number: 5006044
    Handl locknt
    Part Number: 5006044
      No Longer Available
  • 52
    Handle Locknut – Part Number: 5006045
    Handle Locknut
    Part Number: 5006045
      No Longer Available
  • 53
    Wood handle – Part Number: 5078052
    Wood handle
    Part Number: 5078052
      No Longer Available
  • 54
    Washer – Part Number: 5016036
    Washer
    Part Number: 5016036
      No Longer Available
  • 55
    Packing nut – Part Number: 5006046
    Packing nut
    Part Number: 5006046
      No Longer Available
  • 56
    Packing – Part Number: 5097003
    Packing
    Part Number: 5097003
      No Longer Available
  • 57
    Casting – Part Number: 5166005
    Casting
    Part Number: 5166005
      No Longer Available
  • 58
    Barrel – Part Number: 5166006
    Barrel
    Part Number: 5166006
      No Longer Available
  • 59
    Lower Valve Rod – Part Number: 5015034
    Lower Valve Rod
    Part Number: 5015034
      No Longer Available
  • 60
    Worm – Part Number: 5166007
    Worm
    Part Number: 5166007
      No Longer Available
  • 61
    Valve Rod U – Part Number: 5015035
    Valve Rod U
    Part Number: 5015035
      No Longer Available
  • 62
    Rod Guide – Part Number: 5143015
    Rod Guide
    Part Number: 5143015
      No Longer Available
  • 63
    Stainless Steel Needle Point – Part Number: 5166003
    Stainless Steel Needle Point
    Part Number: 5166003
      No Longer Available
  • 64
    Shutoff Valve – Part Number: 5143014
    Shutoff Valve
    Part Number: 5143014
      No Longer Available
  • 65
    Head – Part Number: 5079017
    Head
    Part Number: 5079017
      No Longer Available
  • 66
    Gasket – Part Number: 5072021
    Gasket
    Part Number: 5072021
      No Longer Available
  • 67
    3 Disc – Part Number: 5063003
    3 Disc
    Part Number: 5063003
      No Longer Available
  • 67A
    4 Disc – Part Number: 5063004
    4 Disc
    Part Number: 5063004
      No Longer Available
  • 67B
    5 Disc – Part Number: 5063005
    5 Disc
    Part Number: 5063005
      No Longer Available
  • 68
    Cap – Part Number: 5046020
    Cap
    Part Number: 5046020
      No Longer Available
