Engine Diagram and Parts List for 471461130  Craftsman Pressure Washer
Engine
Pump Diagram and Parts List for 471461130  Craftsman Pressure Washer
Pump
Spray Gun Diagram and Parts List for 471461130  Craftsman Pressure Washer
Spray Gun
Valve Diagram and Parts List for 471461130  Craftsman Pressure Washer
Valve
Previous Showing All Parts Next
Engine

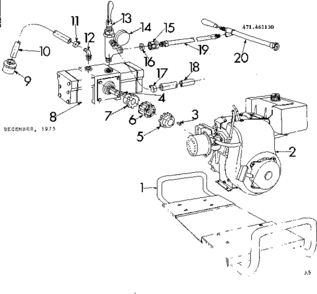

Engine Diagram and Parts List for 471461130  Craftsman Pressure Washer
  • Pump – Part Number: 5270766
    Pump
    Part Number: 5270766
      No Longer Available
  • Manual – Part Number: 471.461130
    Manual
    Part Number: 471.461130
      No Longer Available
  • 1
    Mounting plate – Part Number: 5270834
    Mounting plate
    Part Number: 5270834
      No Longer Available
  • 2
    Engine – Part Number: 5152028
    Engine
    Part Number: 5152028
      No Longer Available
  • 3
    Square key, 2-pack – Part Number: 5089005
    Square key, 2-pack
    Part Number: 5089005
      No Longer Available
  • 4
    Key – Part Number: 5089003
    Key
    Part Number: 5089003
      No Longer Available
  • 5
    Coupling – Part Number: 5057012
    Coupling
    Part Number: 5057012
      No Longer Available
  • 6
    Chain – Part Number: 5049010
    Chain
    Part Number: 5049010
      No Longer Available
  • 7
    Coupling – Part Number: 5057011
    Coupling
    Part Number: 5057011
      No Longer Available
  • 8
    Pump – Part Number: 5270766
    Pump
    Part Number: 5270766
      No Longer Available
  • 9
    Screen – Part Number: 5116110
    Screen
    Part Number: 5116110
      No Longer Available
  • 10
    Suction hose – Part Number: 5020081
    Suction hose
    Part Number: 5020081
      No Longer Available
  • 11
    Hose clamp – Part Number: 5051010
    Hose clamp
    Part Number: 5051010
      No Longer Available
  • 12
    Elbow Fitting – Part Number: 5010028
    Elbow Fitting
    Part Number: 5010028
      No Longer Available
  • 13
    Valve – Part Number: 5270793
    Valve
    Part Number: 5270793
      No Longer Available
  • 14
    600# Gauge – Part Number: 5167001
    600# Gauge
    Part Number: 5167001
      No Longer Available
  • 15
    Swivel – Part Number: 5057013
    Swivel
    Part Number: 5057013
      No Longer Available
  • 16
    Washer – Part Number: 5016023
    Washer
    Part Number: 5016023
      No Longer Available
  • 17
    Hose clamp – Part Number: 5051005
    Hose clamp
    Part Number: 5051005
      No Longer Available
  • 18
    Bypass hose – Part Number: 5020080
    Bypass hose
    Part Number: 5020080
      No Longer Available
  • 19
    Hose assembly – Part Number: 5271674
    Hose assembly
    Part Number: 5271674
      No Longer Available
  • 20
    Gun – Part Number: 5270321
    Gun
    Part Number: 5270321
      No Longer Available
Pump

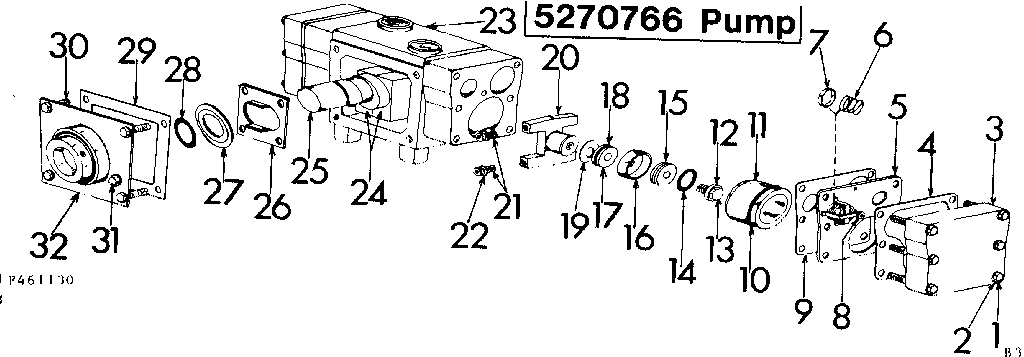

Pump Diagram and Parts List for 471461130  Craftsman Pressure Washer
  • Pump – Part Number: 5270766
    Pump
    Part Number: 5270766
      No Longer Available
  • Manual – Part Number: 471.461130
    Manual
    Part Number: 471.461130
      No Longer Available
  • 1
    Screw 2Pk – Part Number: STD523120
    Screw 2Pk
    Part Number: STD523120
      No Longer Available
  • 2
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • 3
    Head – Part Number: 5079016
    Head
    Part Number: 5079016
      No Longer Available
  • 4
    Gasket – Part Number: 5072012
    Gasket
    Part Number: 5072012
      No Longer Available
  • 5
    Engine – Part Number: N/P
    Engine
    Part Number: N/P
      No Longer Available
  • 5A
    Valve plate – Part Number: 5270765
    Valve plate
    Part Number: 5270765
      No Longer Available
  • 5B
    Valve plate – Part Number: 5270779
    Valve plate
    Part Number: 5270779
      No Longer Available
  • 6
    Valve Spring – Part Number: 5019025
    Valve Spring
    Part Number: 5019025
      No Longer Available
  • 7
    Poppet – Part Number: 5063007
    Poppet
    Part Number: 5063007
      No Longer Available
  • 8
    Cap screw – Part Number: 5034038
    Cap screw
    Part Number: 5034038
      No Longer Available
  • 9
    Gasket – Part Number: 5072011
    Gasket
    Part Number: 5072011
      No Longer Available
  • 10
    O-ring – Part Number: 5110017
    O-ring
    Part Number: 5110017
      No Longer Available
  • 11
    Sleeve – Part Number: 5270761
    Sleeve
    Part Number: 5270761
      No Longer Available
  • 12
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • 13
    Cap screw – Part Number: 5034025
    Cap screw
    Part Number: 5034025
      No Longer Available
  • 14
    O-ring – Part Number: 5072093
    O-ring
    Part Number: 5072093
      No Longer Available
  • 15
    Washer – Part Number: 5016018
    Washer
    Part Number: 5016018
      No Longer Available
  • 16
    Packing cup – Part Number: 5097001
    Packing cup
    Part Number: 5097001
      No Longer Available
  • 17
    Guide – Part Number: 5077004
    Guide
    Part Number: 5077004
      No Longer Available
  • 18
    O-ring – Part Number: 5110020
    O-ring
    Part Number: 5110020
      No Longer Available
  • 19
    Gasket – Part Number: 5072013
    Gasket
    Part Number: 5072013
      No Longer Available
  • 20
    Piston – Part Number: 5154004
    Piston
    Part Number: 5154004
      No Longer Available
  • 21
    Screw – Part Number: 5034026
    Screw
    Part Number: 5034026
      No Longer Available
  • 22
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • 23
    Body Casting – Part Number: 5002085
    Body Casting
    Part Number: 5002085
      No Longer Available
  • 24
    Oilite Crank Bearing-Pair – Part Number: 5270856
    Oilite Crank Bearing-Pair
    Part Number: 5270856
      No Longer Available
  • 25
    Crankshaft – Part Number: 5060003
    Crankshaft
    Part Number: 5060003
      No Longer Available
  • 26
    Connector Plate – Part Number: 5017070
    Connector Plate
    Part Number: 5017070
      No Longer Available
  • 27
    Bearing Shield – Part Number: 5108007
    Bearing Shield
    Part Number: 5108007
      No Longer Available
  • 28
    O-ring, 5-pack – Part Number: 5072133
    O-ring, 5-pack
    Part Number: 5072133
      No Longer Available
  • 29
    Gasket – Part Number: 5072010
    Gasket
    Part Number: 5072010
      No Longer Available
  • 30
    Screw 5Pk – Part Number: STD523107
    Screw 5Pk
    Part Number: STD523107
      No Longer Available
  • 31
    Pipe Plug – Part Number: 5011022
    Pipe Plug
    Part Number: 5011022
      No Longer Available
  • 32
    Engine – Part Number: N/P
    Engine
    Part Number: N/P
      No Longer Available
  • 32A
    Side Plate-Rear – Part Number: 5270764
    Side Plate-Rear
    Part Number: 5270764
      No Longer Available
  • 32B
    Side Plate-Front – Part Number: 5270763
    Side Plate-Front
    Part Number: 5270763
      No Longer Available
Spray Gun

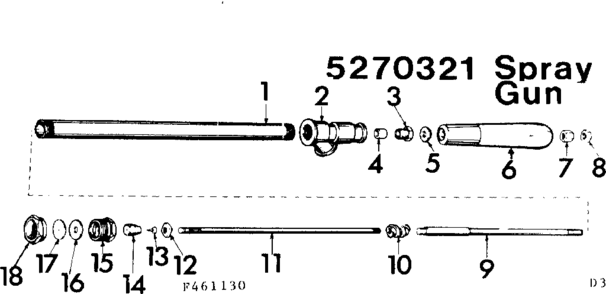

Spray Gun Diagram and Parts List for 471461130  Craftsman Pressure Washer
  • Pump – Part Number: 5270766
    Pump
    Part Number: 5270766
      No Longer Available
  • Manual – Part Number: 471.461130
    Manual
    Part Number: 471.461130
      No Longer Available
  • 1
    Barrel – Part Number: 5166006
    Barrel
    Part Number: 5166006
      No Longer Available
  • 2
    Casting – Part Number: 5166005
    Casting
    Part Number: 5166005
      No Longer Available
  • 3
    Packing nut – Part Number: 5006046
    Packing nut
    Part Number: 5006046
      No Longer Available
  • 4
    Packing – Part Number: 5097003
    Packing
    Part Number: 5097003
      No Longer Available
  • 5
    Washer – Part Number: 5016036
    Washer
    Part Number: 5016036
      No Longer Available
  • 6
    Wood handle – Part Number: 5078052
    Wood handle
    Part Number: 5078052
      No Longer Available
  • 7
    Handle Locknut – Part Number: 5006045
    Handle Locknut
    Part Number: 5006045
      No Longer Available
  • 8
    Handl locknt – Part Number: 5006044
    Handl locknt
    Part Number: 5006044
      No Longer Available
  • 9
    Lower Valve Rod – Part Number: 5015034
    Lower Valve Rod
    Part Number: 5015034
      No Longer Available
  • 10
    Worm – Part Number: 5166007
    Worm
    Part Number: 5166007
      No Longer Available
  • 11
    Valve Rod U – Part Number: 5015035
    Valve Rod U
    Part Number: 5015035
      No Longer Available
  • 12
    Rod Guide – Part Number: 5143015
    Rod Guide
    Part Number: 5143015
      No Longer Available
  • 13
    Stainless Steel Needle Point – Part Number: 5166003
    Stainless Steel Needle Point
    Part Number: 5166003
      No Longer Available
  • 14
    Shutoff Valve – Part Number: 5143014
    Shutoff Valve
    Part Number: 5143014
      No Longer Available
  • 15
    Head – Part Number: 5079017
    Head
    Part Number: 5079017
      No Longer Available
  • 16
    Gasket – Part Number: 5072021
    Gasket
    Part Number: 5072021
      No Longer Available
  • 17
    Engine – Part Number: N/P
    Engine
    Part Number: N/P
      No Longer Available
  • 17A
    3 Disc – Part Number: 5063003
    3 Disc
    Part Number: 5063003
      No Longer Available
  • 17B
    4 Disc – Part Number: 5063004
    4 Disc
    Part Number: 5063004
      No Longer Available
  • 17C
    5 Disc – Part Number: 5063005
    5 Disc
    Part Number: 5063005
      No Longer Available
  • 17D
    Disc – Part Number: 5063117
    Disc
    Part Number: 5063117
      No Longer Available
  • 18
    Cap – Part Number: 5046020
    Cap
    Part Number: 5046020
      No Longer Available
Valve

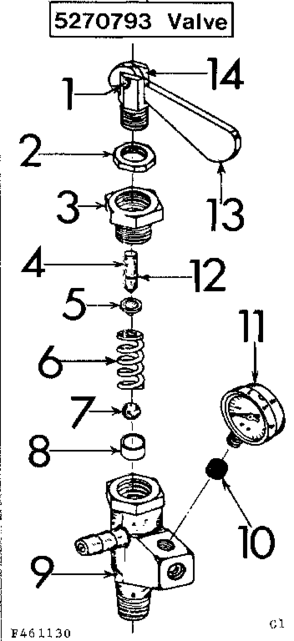

Valve Diagram and Parts List for 471461130  Craftsman Pressure Washer
  • Pump – Part Number: 5270766
    Pump
    Part Number: 5270766
      No Longer Available
  • Manual – Part Number: 471.461130
    Manual
    Part Number: 471.461130
      No Longer Available
  • 1
    Pin – Part Number: 5101021
    Pin
    Part Number: 5101021
      No Longer Available
  • 2
    Lock Nut – Part Number: 5006032
    Lock Nut
    Part Number: 5006032
      No Longer Available
  • 3
    Plunger – Part Number: 5103001
    Plunger
    Part Number: 5103001
      No Longer Available
  • 4
    Adapter – Part Number: 5005013
    Adapter
    Part Number: 5005013
      No Longer Available
  • 5
    Spring Disc – Part Number: 5108006
    Spring Disc
    Part Number: 5108006
      No Longer Available
  • 6
    Spring – Part Number: 5019027
    Spring
    Part Number: 5019027
      No Longer Available
  • 7
    Ball 11/16 – Part Number: 5026005
    Ball 11/16
    Part Number: 5026005
      No Longer Available
  • 8
    Seat – Part Number: 5115005
    Seat
    Part Number: 5115005
      No Longer Available
  • 9
    Valve Body – Part Number: 5002092
    Valve Body
    Part Number: 5002092
      No Longer Available
  • 10
    Disc – Part Number: 5016017
    Disc
    Part Number: 5016017
      No Longer Available
  • 11
    600# Gauge – Part Number: 5167001
    600# Gauge
    Part Number: 5167001
      No Longer Available
  • 12
    O-ring, 8-pack – Part Number: 5110018
    O-ring, 8-pack
    Part Number: 5110018
      No Longer Available
  • 13
    Handle – Part Number: 5078034
    Handle
    Part Number: 5078034
      No Longer Available
  • 14
    Regulator – Part Number: 5077005
    Regulator
    Part Number: 5077005
      No Longer Available
