Page A Diagram and Parts List for 1791317K Powermatic Planer Jointer
Page A
Page B Diagram and Parts List for 1791317K Powermatic Planer Jointer
Page B

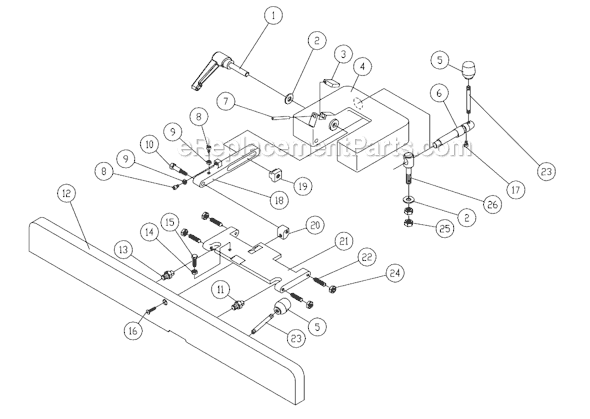

Page C Diagram and Parts List for 1791317K Powermatic Planer Jointer
Page C

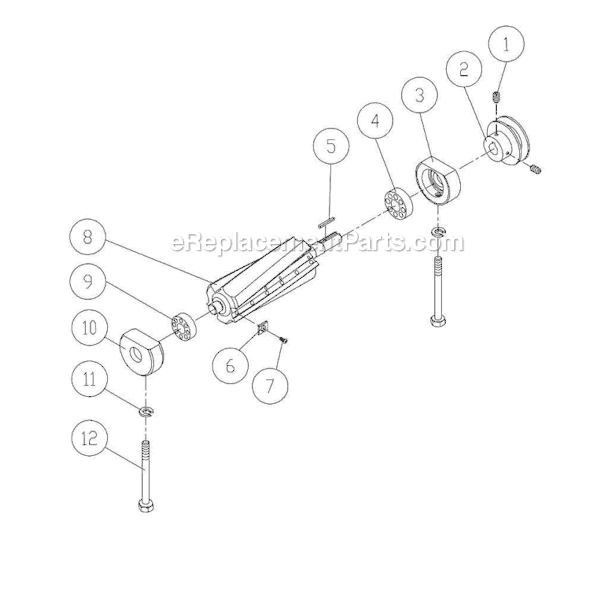

Page D Diagram and Parts List for 1791317K Powermatic Planer Jointer
Page D
Previous Showing All Parts Next
Page A

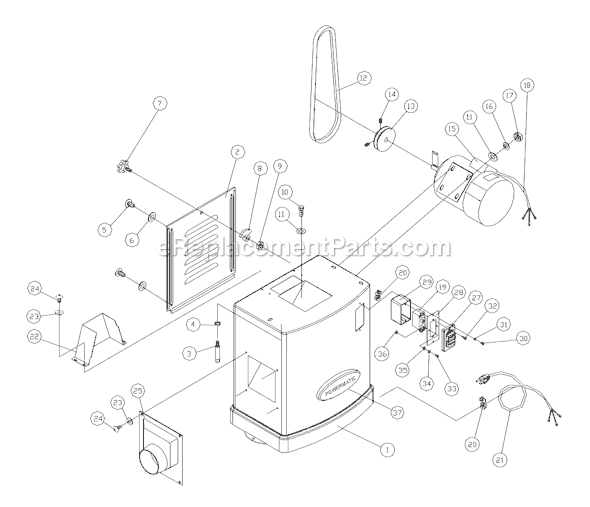

Page A Diagram and Parts List for 1791317K Powermatic Planer Jointer
  • A1
    Stand – Part Number: 6296121
    Stand
    Part Number: 6296121
      Special Order
    $377.79
  • A2
    Door – Part Number: 6285974
    Door
    Part Number: 6285974
      In Stock
    $82.83
  • A3
    Lock Bolt – Part Number: 6285822
    Lock Bolt
    Part Number: 6285822
      In Stock
    $7.48
  • A4
    Spring Washer – Part Number: 6285852
    Spring Washer
    Part Number: 6285852
      In Stock
    $7.48
  • A5
    Screw – Part Number: 6296122
    Screw
    Part Number: 6296122
      Special Order
    $7.48
  • A6
    Flat Washer – Part Number: 6296123
    Flat Washer
    Part Number: 6296123
      In Stock
    $7.48
  • A7
    Screw Knob – Part Number: 6285975
    Screw Knob
    Part Number: 6285975
      Special Order
    $7.48
  • A8
    Door Lock – Part Number: 6285976
    Door Lock
    Part Number: 6285976
      Special Order
    $15.00
  • A9
    Hex Nut – Part Number: 6285977
    Hex Nut
    Part Number: 6285977
      Special Order
    $7.48
  • A10
    Hex Screw – Part Number: 6285980
    Hex Screw
    Part Number: 6285980
      Special Order
    $7.48
  • A11
    Flat Washer – Part Number: 6285805
    Flat Washer
    Part Number: 6285805
      Special Order
    $7.48
  • A12
    V-belt – Part Number: 6296124
    V-belt
    Part Number: 6296124
    ★★★★★
    ★★★★★
    (1)
      On Order
    $28.51
  • A13
    Motor Pulley – Part Number: 6296125
    Motor Pulley
    Part Number: 6296125
      Special Order
    $36.85
  • A14
    Set Screw – Part Number: 6285865
    Set Screw
    Part Number: 6285865
      Special Order
    $7.48
  • A15
    Motor – Part Number: 6296126
    Motor
    Part Number: 6296126
      In Stock
    $530.68
  • A16
    Spring Washer – Part Number: 6285988
    Spring Washer
    Part Number: 6285988
      Special Order
    $7.48
  • A17
    Hex Nut – Part Number: 6285966
    Hex Nut
    Part Number: 6285966
      Special Order
    $7.48
  • A18
    Motor Cord – Part Number: 6296127
    Motor Cord
    Part Number: 6296127
      Special Order
    $18.01
  • A19
    Switch – Part Number: 6296128
    Switch
    Part Number: 6296128
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $70.40
  • A20
    Strain Relief – Part Number: 6285963
    Strain Relief
    Part Number: 6285963
      Special Order
    $25.51
  • A21
    Power Cord – Part Number: 6285962
    Power Cord
    Part Number: 6285962
      Special Order
    $70.40
  • A22
    Belt Guard – Part Number: 6296129
    Belt Guard
    Part Number: 6296129
      Special Order
    $60.04
  • A23
    Washer – Part Number: 6285909
    Washer
    Part Number: 6285909
      In Stock
    $7.48
  • A24
    Handle Screw – Part Number: 6285910
    Handle Screw
    Part Number: 6285910
      In Stock
    $7.48
  • A25
    Dust Chute – Part Number: 2004017
    Dust Chute
    Part Number: 2004017
      No Longer Available
  • A26
    Key – Part Number: 6285978
    Key
    Part Number: 6285978
      In Stock
    $7.48
  • A27
    Switch Pushbutton – Part Number: 6296133
    Switch Pushbutton
    Part Number: 6296133
      On Order
    $70.40
  • A28
    Switch Cover – Part Number: 6296134
    Switch Cover
    Part Number: 6296134
      Special Order
    $13.49
  • A29
    Switch Box – Part Number: 6296135
    Switch Box
    Part Number: 6296135
      In Stock
    $30.02
  • A30
    Pan Head Screw – Part Number: 6296136
    Pan Head Screw
    Part Number: 6296136
      Special Order
    $7.48
  • A31
    Washer – Part Number: 6296137
    Washer
    Part Number: 6296137
      Special Order
    $7.48
  • A32
    Machine Screw – Part Number: 6296138
    Machine Screw
    Part Number: 6296138
      Special Order
    $7.48
  • A33
    PAN HEAD SCREW – Part Number: PM9-6296139
    PAN HEAD SCREW
    Part Number: PM9-6296139
      Special Order
    $8.99
  • A34
    Flat Washer – Part Number: 6296140
    Flat Washer
    Part Number: 6296140
      Special Order
    $7.48
  • A35
    Star Washer – Part Number: 6296141
    Star Washer
    Part Number: 6296141
      Special Order
    $7.48
  • A36
    Nut – Part Number: 6296142
    Nut
    Part Number: 6296142
      Special Order
    $7.48
  • A37
    Powermatic Nameplate – Part Number: 3520B-140
    Powermatic Nameplate
    Part Number: 3520B-140
      In Stock
    $62.11
  • A38
    Warning Label – Part Number: 6296150
    Warning Label
    Part Number: 6296150
      In Stock
    $7.48
  • A39
    WIDE STRIPE – Part Number: PM9-PM2700-440
    WIDE STRIPE
    Part Number: PM9-PM2700-440
      Special Order
    $47.77
  • A40
    NARROW STRIPE – Part Number: PM9-PM2700-441
    NARROW STRIPE
    Part Number: PM9-PM2700-441
      Special Order
    $40.95
  • A-A
    Stand Assembly – Part Number: 6296131
    Stand Assembly
    Part Number: 6296131
      No Longer Available
Page B

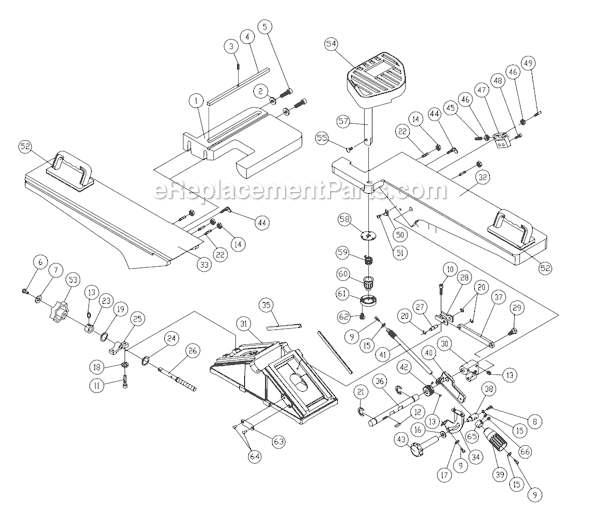

Page B Diagram and Parts List for 1791317K Powermatic Planer Jointer
  • B1
    Base Slide – Part Number: 6296086
    Base Slide
    Part Number: 6296086
      In Stock
    $116.87
  • B2
    Washer – Part Number: 6296087
    Washer
    Part Number: 6296087
      No Longer Available
  • B3
    Spring Pin – Part Number: 6296088
    Spring Pin
    Part Number: 6296088
      Special Order
    $7.48
  • B4
    Key – Part Number: 6296089
    Key
    Part Number: 6296089
      No Longer Available
  • B5
    Cap Screw – Part Number: 6285931
    Cap Screw
    Part Number: 6285931
      Special Order
    $7.48
  • B6
    Handle Screw – Part Number: 6285910
    Handle Screw
    Part Number: 6285910
      In Stock
    $7.48
  • B7
    Washer – Part Number: 6284909
    Washer
    Part Number: 6284909
      Special Order
    $88.01
  • B8
    Hex Screw – Part Number: 6296091
    Hex Screw
    Part Number: 6296091
      No Longer Available
  • B9
    Cap Screw – Part Number: 6296092
    Cap Screw
    Part Number: 6296092
      Special Order
    $7.48
  • B10
    SOCKET HEAD CAP SCREW – Part Number: JT9-TS-0208041
    SOCKET HEAD CAP SCREW
    Part Number: JT9-TS-0208041
      In Stock
    $11.99
  • B11
    Socket Head Cap Screw – Part Number: TS-0208101
    Socket Head Cap Screw
    Part Number: TS-0208101
      Special Order
    $8.99
  • B12
    Key – Part Number: 6296094
    Key
    Part Number: 6296094
      Special Order
    $7.48
  • B13
    Set Screw – Part Number: 6285907
    Set Screw
    Part Number: 6285907
      Special Order
    $7.48
  • B14
    Hex Nut – Part Number: 6285902
    Hex Nut
    Part Number: 6285902
      Special Order
    $7.48
  • B15
    Flat Washer – Part Number: 6296144
    Flat Washer
    Part Number: 6296144
      Special Order
    $7.48
  • B16
    Flat Washer – Part Number: 6296066
    Flat Washer
    Part Number: 6296066
      In Stock
    $7.48
  • B17
    Spring Washer – Part Number: 6296095
    Spring Washer
    Part Number: 6296095
      No Longer Available
  • B18
    Spring Washer – Part Number: 6285911
    Spring Washer
    Part Number: 6285911
      Special Order
    $7.48
  • B18
    Wavy Washer – Part Number: 6296096
    Wavy Washer
    Part Number: 6296096
      No Longer Available
  • B20
    Retaining Ring – Part Number: 6296015
    Retaining Ring
    Part Number: 6296015
      Special Order
    $7.48
  • B21
    Retaining Ring – Part Number: 6296022
    Retaining Ring
    Part Number: 6296022
      Special Order
    $7.48
  • B22
    Set Screw – Part Number: 6285901
    Set Screw
    Part Number: 6285901
      Special Order
    $7.48
  • B23
    Collar – Part Number: 6285906
    Collar
    Part Number: 6285906
      No Longer Available
  • B24
    Washer – Part Number: 6285904
    Washer
    Part Number: 6285904
      Special Order
    $7.48
  • B25
    Bracket – Part Number: 6285905
    Bracket
    Part Number: 6285905
      Special Order
    $16.49
  • B26
    Adjusting Screw – Part Number: 6285903
    Adjusting Screw
    Part Number: 6285903
      Special Order
    $21.01
  • B27
    Shaft – Part Number: 6296097
    Shaft
    Part Number: 6296097
      No Longer Available
  • B28
    LOCK BRACKET – Part Number: PM9-6296098
    LOCK BRACKET
    Part Number: PM9-6296098
      Special Order
    $12.00
  • B29
    Bolt – Part Number: 6296099
    Bolt
    Part Number: 6296099
      No Longer Available
  • B30
    Bracket – Part Number: 6296100
    Bracket
    Part Number: 6296100
      In Stock
    $25.51
  • B31
    Base – Part Number: 6296101
    Base
    Part Number: 6296101
      Special Order
    $282.36
  • B32
    Front Table – Part Number: 6296102
    Front Table
    Part Number: 6296102
      Special Order
    $284.30
  • B33
    Rear Table – Part Number: 6296103
    Rear Table
    Part Number: 6296103
      Special Order
    $509.26
  • B34
    Plate – Part Number: 6296104
    Plate
    Part Number: 6296104
      Special Order
    $18.01
  • B35
    Gib – Part Number: 6296105
    Gib
    Part Number: 6296105
      In Stock
    $7.48
  • B36
    Shaft – Part Number: 6296106
    Shaft
    Part Number: 6296106
      Special Order
    $25.51
  • B37
    PLATE – Part Number: PM9-6296107
    PLATE
    Part Number: PM9-6296107
      In Stock
    $8.99
  • B38
    LOCK PLATE – Part Number: PM9-6296108
    LOCK PLATE
    Part Number: PM9-6296108
      Special Order
    $27.02
  • B39
    Handle – Part Number: 6296109
    Handle
    Part Number: 6296109
      No Longer Available
  • B40
    ADJUSTING BASE – Part Number: PM9-6296110
    ADJUSTING BASE
    Part Number: PM9-6296110
      Special Order
    $55.06
  • B41
    Worm Shaft – Part Number: 6296111
    Worm Shaft
    Part Number: 6296111
      In Stock
    $53.82
  • B42
    Worm – Part Number: 6296112
    Worm
    Part Number: 6296112
      In Stock
    $36.85
  • B43
    Nut – Part Number: 6296113
    Nut
    Part Number: 6296113
      In Stock
    $10.48
  • B44
    Screw – Part Number: 6285900
    Screw
    Part Number: 6285900
      In Stock
    $7.48
  • B45
    Set Screw – Part Number: 6296060
    Set Screw
    Part Number: 6296060
      Special Order
    $7.48
  • B46
    Hex Nut – Part Number: 6285966
    Hex Nut
    Part Number: 6285966
      Special Order
    $7.48
  • B47
    Set Block – Part Number: 6296114
    Set Block
    Part Number: 6296114
      Special Order
    $21.00
  • B48
    Cap Screw – Part Number: 6296014
    Cap Screw
    Part Number: 6296014
      Special Order
    $7.48
  • B49
    Stud – Part Number: 6296115
    Stud
    Part Number: 6296115
      Special Order
    $7.48
  • B50
    Pointer – Part Number: 6296116
    Pointer
    Part Number: 6296116
      Special Order
    $7.48
  • B51
    Pan Head Screw – Part Number: 6296117
    Pan Head Screw
    Part Number: 6296117
      Special Order
    $7.48
  • B52
    Push Block – Part Number: 6285917
    Push Block
    Part Number: 6285917
      No Longer Available
  • B53
    Wheel – Part Number: 6285908
    Wheel
    Part Number: 6285908
      In Stock
    $13.49
  • B54
    Cutterhead Guard – Part Number: 6296145
    Cutterhead Guard
    Part Number: 6296145
      In Stock
    $59.00
  • B55
    Phillips Pan Head Machine Scre – Part Number: TS-1533032
    Phillips Pan Head Machine Scre
    Part Number: TS-1533032
      Special Order
    $10.48
  • B57
    Cutterhead Post – Part Number: 6285892
    Cutterhead Post
    Part Number: 6285892
      On Order
    $13.49
  • B58
    Washer – Part Number: 6285893
    Washer
    Part Number: 6285893
      Special Order
    $7.48
  • B59
    Spring – Part Number: 6285894
    Spring
    Part Number: 6285894
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $7.48
  • B60
    Knob – Part Number: 6285895
    Knob
    Part Number: 6285895
      On Order
    $123.02
  • B61
    Retainer – Part Number: 6285896
    Retainer
    Part Number: 6285896
      In Stock
    $7.48
  • B62
    Screw – Part Number: 6285897
    Screw
    Part Number: 6285897
      In Stock
    $7.48
  • B63
    Depth Scale – Part Number: 6296147
    Depth Scale
    Part Number: 6296147
      No Longer Available
  • B64
    Rivet – Part Number: 6296148
    Rivet
    Part Number: 6296148
      In Stock
    $7.48
  • B65
    Collar – Part Number: 6296151
    Collar
    Part Number: 6296151
      Special Order
    $7.48
  • B66
    Set Screw – Part Number: 6296152
    Set Screw
    Part Number: 6296152
      Special Order
    $7.65
Page C
Page C Diagram and Parts List for 1791317K Powermatic Planer Jointer
  • C1
    Locking Bolt – Part Number: 6296143
    Locking Bolt
    Part Number: 6296143
      In Stock
    $42.31
  • C2
    Flat Washer – Part Number: 6296066
    Flat Washer
    Part Number: 6296066
      In Stock
    $7.48
  • C3
    Stop Block – Part Number: 6296067
    Stop Block
    Part Number: 6296067
      In Stock
    $7.48
  • C4
    Fence Bracket – Part Number: 6296068
    Fence Bracket
    Part Number: 6296068
      Special Order
    $123.02
  • C5
    Knob – Part Number: 6285945
    Knob
    Part Number: 6285945
      In Stock
    $7.48
  • C6
    Locking Shaft – Part Number: 6296069
    Locking Shaft
    Part Number: 6296069
      In Stock
    $27.01
  • C7
    Pin – Part Number: 6296070
    Pin
    Part Number: 6296070
      In Stock
    $7.48
  • C8
    Cap Screw – Part Number: 6296071
    Cap Screw
    Part Number: 6296071
      Special Order
    $7.48
  • C9
    Hex Nut – Part Number: 6296072
    Hex Nut
    Part Number: 6296072
      Special Order
    $7.48
  • C10
    Screw – Part Number: 6296073
    Screw
    Part Number: 6296073
      In Stock
    $7.48
  • C11
    Hex Nut – Part Number: TS-0561052
    Hex Nut
    Part Number: TS-0561052
      In Stock
    $10.48
  • C12
    Fence Body – Part Number: 6296075
    Fence Body
    Part Number: 6296075
      No Longer Available
  • C13
    Hex Nut – Part Number: 6285940
    Hex Nut
    Part Number: 6285940
      Special Order
    $12.00
  • C14
    Hex Nut – Part Number: 6285966
    Hex Nut
    Part Number: 6285966
      Special Order
    $7.48
  • C15
    Hex Screw – Part Number: 6296077
    Hex Screw
    Part Number: 6296077
      Special Order
    $7.48
  • C16
    Hex Screw – Part Number: 6296078
    Hex Screw
    Part Number: 6296078
      No Longer Available
  • C17
    Locking Link – Part Number: 6296080
    Locking Link
    Part Number: 6296080
      In Stock
    $42.31
  • C18
    Nut – Part Number: 6296081
    Nut
    Part Number: 6296081
      In Stock
    $7.48
  • C20
    Fixed Block – Part Number: 6285947
    Fixed Block
    Part Number: 6285947
      In Stock
    $46.41
  • C21
    Fence Link – Part Number: 6296082
    Fence Link
    Part Number: 6296082
      Special Order
    $50.50
  • C22
    Cone Point Screw – Part Number: 6285942
    Cone Point Screw
    Part Number: 6285942
      Special Order
    $10.48
  • C23
    Handle Stud – Part Number: 6285944
    Handle Stud
    Part Number: 6285944
      In Stock
    $10.48
  • C24
    Hex Nut – Part Number: 6285943
    Hex Nut
    Part Number: 6285943
      Special Order
    $7.48
  • C25
    Hex Nut – Part Number: 6296083
    Hex Nut
    Part Number: 6296083
      No Longer Available
  • C26
    Bolt – Part Number: 6296084
    Bolt
    Part Number: 6296084
      In Stock
    $19.50
  • C27
    Cap Screw – Part Number: 6296085
    Cap Screw
    Part Number: 6296085
      Special Order
    $7.48
  • C-A
    Fence Assembly – Part Number: 6296130
    Fence Assembly
    Part Number: 6296130
      No Longer Available
Page D
Page D Diagram and Parts List for 1791317K Powermatic Planer Jointer
