Miscellaneous Parts Diagram and Parts List for Type 1 Delta Planer Jointer
Miscellaneous Parts
Page A Diagram and Parts List for Type 1 Delta Planer Jointer
Page A
Page B Diagram and Parts List for Type 1 Delta Planer Jointer
Page B
Page C Diagram and Parts List for Type 1 Delta Planer Jointer
Page C
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for Type 1 Delta Planer Jointer
  • 83
    Foot – Part Number: 427990480001
    Foot
    Part Number: 427990480001
      No Longer Available
  • 84
    Screw – Part Number: 903402
    Screw
    Part Number: 903402
      Special Order
    $5.95
  • 85
    Screw – Part Number: 1349177
    Screw
    Part Number: 1349177
      No Longer Available
  • 86
    Nut – Part Number: 1348301
    Nut
    Part Number: 1348301
      No Longer Available
  • 300
    Gearbox Assembly – Part Number: 1349853
    Gearbox Assembly
    Part Number: 1349853
      No Longer Available

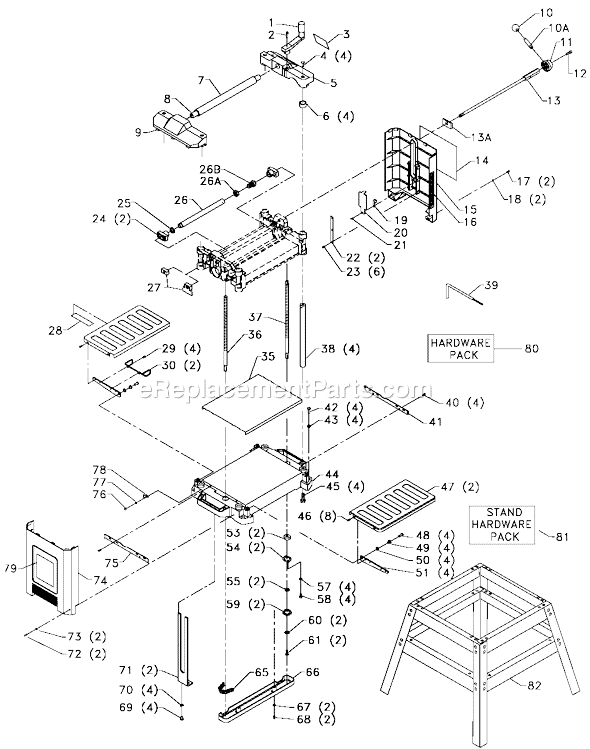

Page A
Page A Diagram and Parts List for Type 1 Delta Planer Jointer
  • 1
    Handle Assembly – Part Number: 903297
    Handle Assembly
    Part Number: 903297
      No Longer Available
  • 2
    Spacer – Part Number: 1344993
    Spacer
    Part Number: 1344993
      No Longer Available
  • 3
    Label – Part Number: 903298
    Label
    Part Number: 903298
      No Longer Available
  • 4
    Screw – Part Number: 1246135
    Screw
    Part Number: 1246135
      No Longer Available
  • 6
    Stop – Part Number: 1342147
    Stop
    Part Number: 1342147
      No Longer Available
  • 7
    Sleeve – Part Number: 1342184
    Sleeve
    Part Number: 1342184
      No Longer Available
  • 8
    Handle – Part Number: 1342187
    Handle
    Part Number: 1342187
      In Stock
    $30.00
  • 9
    Column Support – Part Number: 903301
    Column Support
    Part Number: 903301
      No Longer Available
  • 10
    Ball – Part Number: 903302
    Ball
    Part Number: 903302
      No Longer Available
  • 10A
    Stud – Part Number: 1342166
    Stud
    Part Number: 1342166
      Special Order
    $5.95
  • 11
    Handle Kit – Part Number: 5140063-29
    Handle Kit
    Part Number: 5140063-29
      No Longer Available
  • 12
    Special Screw – Part Number: 1342220
    Special Screw
    Part Number: 1342220
      Special Order
    $12.50
  • 13
    Lock Rod Assembly – Part Number: 1342206
    Lock Rod Assembly
    Part Number: 1342206
      No Longer Available
  • 13A
    Head Locking Plate – Part Number: 1342222
    Head Locking Plate
    Part Number: 1342222
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 14
    Label – Part Number: 903362
    Label
    Part Number: 903362
      No Longer Available
  • 15
    Side Cover – Part Number: 1342194
    Side Cover
    Part Number: 1342194
      On Order
    $62.50
  • 16
    Scale – Part Number: 903304
    Scale
    Part Number: 903304
      In Stock
    $17.50
  • 17
    Cheese Head Screw – Part Number: 488848-00
    Cheese Head Screw
    Part Number: 488848-00
      No Longer Available
  • 18
    Washer – Part Number: 330016-01
    Washer
    Part Number: 330016-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 19
    Spring – Part Number: 1342196
    Spring
    Part Number: 1342196
      Special Order
    $9.26
  • 20
    Guard – Part Number: 1342169
    Guard
    Part Number: 1342169
      No Longer Available
  • 21
    Rivet – Part Number: 1349866
    Rivet
    Part Number: 1349866
      No Longer Available
  • 22
    Guide Plate – Part Number: 1342170
    Guide Plate
    Part Number: 1342170
      Special Order
    $25.00
  • 23
    Screw – Part Number: 1313227
    Screw
    Part Number: 1313227
      Special Order
    $11.26
  • 24
    Head Lock Shoe – Part Number: 1342160
    Head Lock Shoe
    Part Number: 1342160
      In Stock
    $10.00
  • 25
    Spacer – Part Number: 1342162
    Spacer
    Part Number: 1342162
      No Longer Available
  • 26
    Tube – Part Number: 1342164
    Tube
    Part Number: 1342164
      Special Order
    $20.00
  • 26A
    Jam Nut – Part Number: 1342224
    Jam Nut
    Part Number: 1342224
      No Longer Available
  • 26B
    Jack Screw – Part Number: 1342223
    Jack Screw
    Part Number: 1342223
      No Longer Available
  • 27
    Head Lock Nut – Part Number: 1342163
    Head Lock Nut
    Part Number: 1342163
      Special Order
    $8.76
  • 28
    Tool Holder – Part Number: 1342217
    Tool Holder
    Part Number: 1342217
      In Stock
    $5.95
  • 29
    Screw – Part Number: 1246177
    Screw
    Part Number: 1246177
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 30
    Cord Wrap – Part Number: 1342132
    Cord Wrap
    Part Number: 1342132
      No Longer Available
  • 35
    Wear Plate – Part Number: 1342209
    Wear Plate
    Part Number: 1342209
      Special Order
    $62.50
  • 38
    Column – Part Number: 1342146
    Column
    Part Number: 1342146
      No Longer Available
  • 39
    5mm Allen Wrench – Part Number: 1349864
    5mm Allen Wrench
    Part Number: 1349864
      No Longer Available
  • 40
    Cheese Head Screw – Part Number: 488848-00
    Cheese Head Screw
    Part Number: 488848-00
      No Longer Available
  • 41
    Right Guide Rail – Part Number: 1342199
    Right Guide Rail
    Part Number: 1342199
      No Longer Available
  • 42
    HEX HD SCREW – Part Number: 489128-00
    HEX HD SCREW
    Part Number: 489128-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 43
    Nut – Part Number: 488771-00
    Nut
    Part Number: 488771-00
      No Longer Available
  • 44
    Base – Part Number: 903306
    Base
    Part Number: 903306
      In Stock
    $114.79
  • 45
    Cap Screw – Part Number: 1246035
    Cap Screw
    Part Number: 1246035
      Special Order
    $10.00
  • 46
    Screw – Part Number: 1246177
    Screw
    Part Number: 1246177
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 47
    Infeed/Outfeed Table – Part Number: 903307
    Infeed/Outfeed Table
    Part Number: 903307
      No Longer Available
  • 48
    Mach Screw – Part Number: 1246067
    Mach Screw
    Part Number: 1246067
      No Longer Available
  • 49
    Table Bushing – Part Number: 1342133
    Table Bushing
    Part Number: 1342133
      No Longer Available
  • 50
    Spring Washer – Part Number: 1342198
    Spring Washer
    Part Number: 1342198
      No Longer Available
  • 51
    Table Support – Part Number: 903405
    Table Support
    Part Number: 903405
      Special Order
    $10.00
  • 53
    Ball Bearing – Part Number: 605040-15
    Ball Bearing
    Part Number: 605040-15
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.77
  • 54
    Bearing Retainer – Part Number: 1342197
    Bearing Retainer
    Part Number: 1342197
      In Stock
    $7.50
  • 55
    Spindle Washer – Part Number: 1342180
    Spindle Washer
    Part Number: 1342180
      No Longer Available
  • 57
    LOCK WASHER – Part Number: 488808-00
    LOCK WASHER
    Part Number: 488808-00
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 58
    Cap Screw – Part Number: 1246051
    Cap Screw
    Part Number: 1246051
      No Longer Available
  • 60
    Spacer – Part Number: 1342225
    Spacer
    Part Number: 1342225
      Special Order
    $5.95
  • 61
    Screw – Part Number: 1349832
    Screw
    Part Number: 1349832
      No Longer Available
  • 65
    Roller Chain – Part Number: 1342138
    Roller Chain
    Part Number: 1342138
      No Longer Available
  • 66
    Chain Guard – Part Number: 1342136
    Chain Guard
    Part Number: 1342136
      No Longer Available
  • 67
    Washer – Part Number: 330016-01
    Washer
    Part Number: 330016-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 68
    Cheese Head Screw – Part Number: 488848-00
    Cheese Head Screw
    Part Number: 488848-00
      No Longer Available
  • 69
    Screw – Part Number: 1345859
    Screw
    Part Number: 1345859
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 70
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      In Stock
    Minimum Quantity of 2 required
    $6.32
  • 71
    Head Locking Plate – Part Number: 1342148
    Head Locking Plate
    Part Number: 1342148
      Special Order
    $14.50
  • 72
    Cheese Head Screw – Part Number: 488848-00
    Cheese Head Screw
    Part Number: 488848-00
      No Longer Available
  • 73
    Washer – Part Number: 330016-01
    Washer
    Part Number: 330016-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 74
    Side Cover – Part Number: 903308
    Side Cover
    Part Number: 903308
      In Stock
    $30.00
  • 75
    Left Guide Rail – Part Number: 1342142
    Left Guide Rail
    Part Number: 1342142
      No Longer Available
  • 76
    Cheese Head Screw – Part Number: 488848-00
    Cheese Head Screw
    Part Number: 488848-00
      No Longer Available
  • 77
    Washer – Part Number: 330016-01
    Washer
    Part Number: 330016-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 78
    Clamp – Part Number: 1342930
    Clamp
    Part Number: 1342930
      In Stock
    $5.95
  • 79
    Label – Part Number: 1349762
    Label
    Part Number: 1349762
      Special Order
    $5.95
  • 82
    Planer Leg Stand – Part Number: 50-326
    Planer Leg Stand
    Part Number: 50-326
      No Longer Available

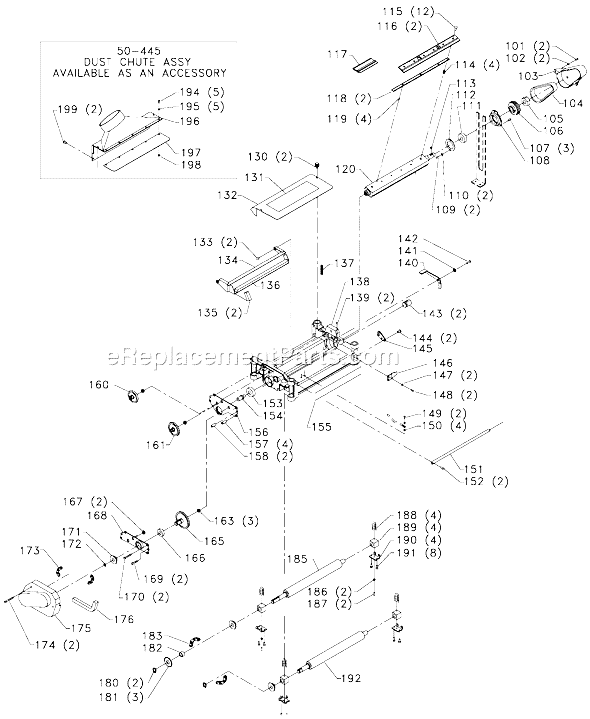

Page B
Page B Diagram and Parts List for Type 1 Delta Planer Jointer

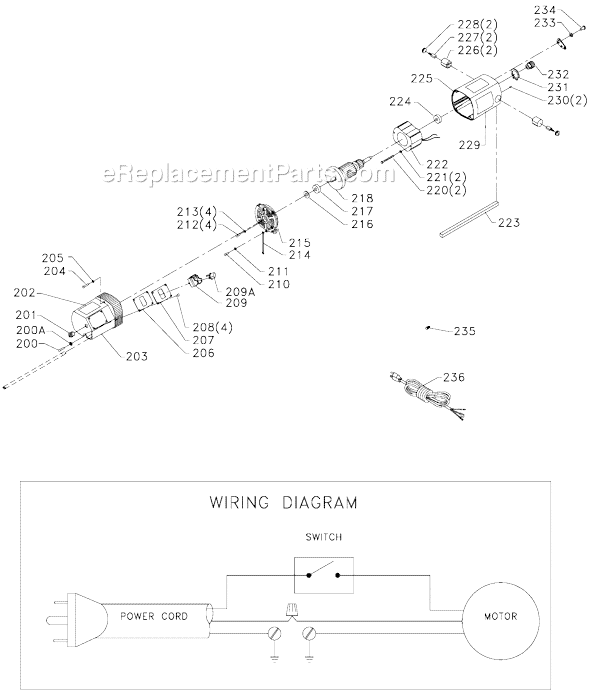

Page C
Page C Diagram and Parts List for Type 1 Delta Planer Jointer
