Bosch Portable Planer Planer Jointer Replacement Parts For Model GHO31-82FO (0601593664)

We Sell Only Genuine Bosch Parts

Popular Parts for GHO31-82FO

Search Within Model

Questions & Answers for Bosch GHO31-82FO
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 0601593664 Bosch Planer Jointer
Section 1
Section 2 Diagram and Parts List for 0601593664 Bosch Planer Jointer
Section 2
Section 3 Diagram and Parts List for 0601593664 Bosch Planer Jointer
Section 3
Previous Showing All Parts Next
Section 1

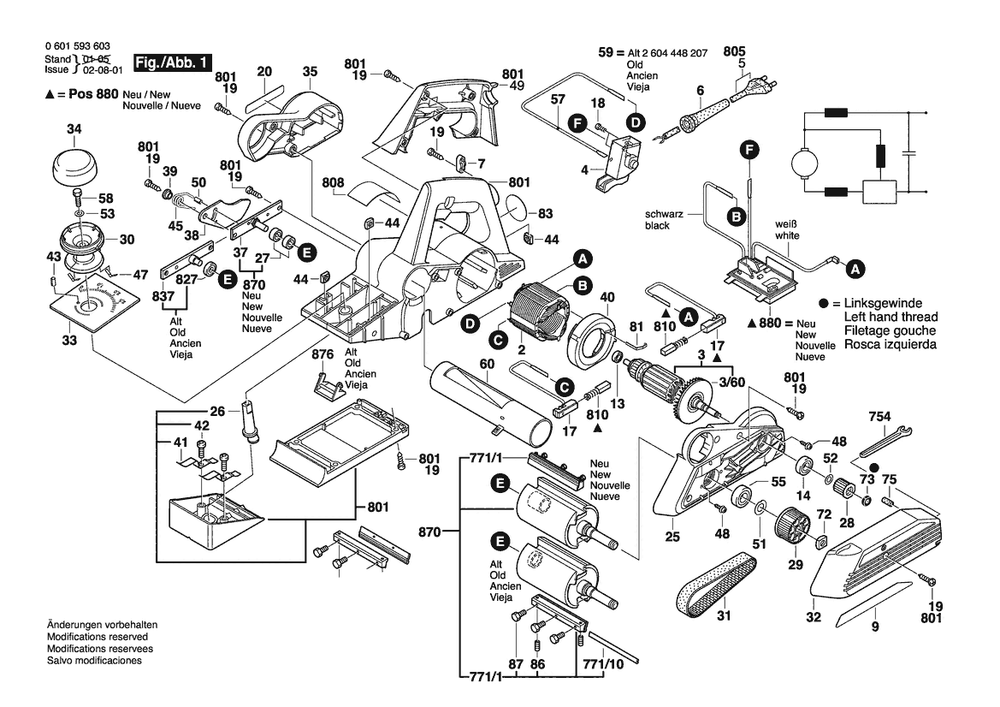

Section 1 Diagram and Parts List for 0601593664 Bosch Planer Jointer
  • 2
    Field – Part Number: 2604220483
    Field
    Part Number: 2604220483
      No Longer Available
  • 3
    Armature – Part Number: 2604010771
    Armature
    Part Number: 2604010771
      No Longer Available
  • 3/60
    FAN – Part Number: 2606610049
    FAN
    Part Number: 2606610049
      Special Order
    $5.95
  • 4
    Switch – Part Number: 2607200367
    Switch
    Part Number: 2607200367
      No Longer Available
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $5.95
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 2601117954
      No Longer Available
  • 14
    Groove ball bearing 8x22x7 – Part Number: 2600905052
    Groove ball bearing 8x22x7
    Part Number: 2600905052
      No Longer Available
  • 17
    BRUSH HOLDER – Part Number: 2604449027
    BRUSH HOLDER
    Part Number: 2604449027
      Special Order
    $5.95
  • 18
    CHEESE HEAD SCREW – Part Number: 2603410001
    CHEESE HEAD SCREW
    Part Number: 2603410001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 20
    MANUFACTURERS NAMEPLATE – Part Number: 1601110481
    MANUFACTURERS NAMEPLATE
    Part Number: 1601110481
      Special Order
    $5.95
  • 25
    Bearing Flange – Part Number: 2605719003
    Bearing Flange
    Part Number: 2605719003
      No Longer Available
  • 26
    ADJUSTING ECCENTRIC – Part Number: 2606110001
    ADJUSTING ECCENTRIC
    Part Number: 2606110001
      Special Order
    $5.95
  • 28
    TOOTHED BELT WHEEL – Part Number: 2600324009
    TOOTHED BELT WHEEL
    Part Number: 2600324009
      Special Order
    $7.10
  • 29
    TOOTHED BELT WHEEL – Part Number: 2606625009
    TOOTHED BELT WHEEL
    Part Number: 2606625009
      Special Order
    $9.42
  • 30
    Rotary Handle – Part Number: 2602026004
    Rotary Handle
    Part Number: 2602026004
      No Longer Available
  • 31
    Toothed Belt 17 Mm, Z=89 – Part Number: 2609995917
    Toothed Belt 17 Mm, Z=89
    Part Number: 2609995917
      No Longer Available
  • 32
    Gear Cover – Part Number: 2605510064
    Gear Cover
    Part Number: 2605510064
      No Longer Available
  • 33
    Scale Plate – Part Number: 2601120001
    Scale Plate
    Part Number: 2601120001
      No Longer Available
  • 34
    CAP-HANDLE – Part Number: 2605500105
    CAP-HANDLE
    Part Number: 2605500105
      Special Order
    $5.95
  • 35
    Brush-Cover – Part Number: 2605510063
    Brush-Cover
    Part Number: 2605510063
      No Longer Available
  • 37
    Bearing Bracket – Part Number: 2605819011
    Bearing Bracket
    Part Number: 2605819011
      No Longer Available
  • 38
    COVER SHEET – Part Number: 2601098036
    COVER SHEET
    Part Number: 2601098036
      Special Order
    $5.95
  • 39
    GUIDE BUSHING – Part Number: 2600324008
    GUIDE BUSHING
    Part Number: 2600324008
      Special Order
    $5.95
  • 40
    AIR-DEFLECTOR RING – Part Number: 2600290009
    AIR-DEFLECTOR RING
    Part Number: 2600290009
      Special Order
    $5.95
  • 41
    SPRING PLATE – Part Number: 2601290016
    SPRING PLATE
    Part Number: 2601290016
      Special Order
    $5.95
  • 42
    THREADED-FURROW SCREW – Part Number: 2603435027
    THREADED-FURROW SCREW
    Part Number: 2603435027
      Special Order
    $5.95
  • 43
    COILED SPRING PIN – Part Number: 2917800053
    COILED SPRING PIN
    Part Number: 2917800053
      Special Order
    $5.95
  • 44
    SQUARE NUT – Part Number: 2603320004
    SQUARE NUT
    Part Number: 2603320004
      Special Order
    $5.95
  • 45
    TORSION SPRING – Part Number: 2604651007
    TORSION SPRING
    Part Number: 2604651007
      Special Order
    $5.95
  • 47
    STOP SPRING – Part Number: 2601254000
    STOP SPRING
    Part Number: 2601254000
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 48
    WASHER-AND-SCREW ASSEMBLY – Part Number: 2603433000
    WASHER-AND-SCREW ASSEMBLY
    Part Number: 2603433000
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    Handle Plate – Part Number: 2605133026
    Handle Plate
    Part Number: 2605133026
      No Longer Available
  • 50
    COILED SPRING PIN – Part Number: 2917800303
    COILED SPRING PIN
    Part Number: 2917800303
      Special Order
    $5.95
  • 51
    PLAIN WASHER – Part Number: 2600100041
    PLAIN WASHER
    Part Number: 2600100041
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 52
    SHIM – Part Number: 1600100632
    SHIM
    Part Number: 1600100632
      Special Order
    $5.95
  • 53
    PLAIN WASHER – Part Number: 2916011010
    PLAIN WASHER
    Part Number: 2916011010
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 55
    DEEP-GROOVE BALL BEARING – Part Number: 2600905064
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905064
      In Stock
    $21.20
  • 57
    CONNECTING CABLE – Part Number: 2604448062
    CONNECTING CABLE
    Part Number: 2604448062
      Special Order
    $5.95
  • 58
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Connecting Cable – Part Number: 2604448207
    Connecting Cable
    Part Number: 2604448207
      No Longer Available
  • 60
    Deflector Pipe – Part Number: 2600409022
    Deflector Pipe
    Part Number: 2600409022
      No Longer Available
  • 72
    SQUARE NUT – Part Number: 2603320003
    SQUARE NUT
    Part Number: 2603320003
      Special Order
    $5.95
  • 73
    ROUND NUT – Part Number: 2603342006
    ROUND NUT
    Part Number: 2603342006
      In Stock
    $5.95
  • 75
    RUBBER BUFFER – Part Number: 2603100053
    RUBBER BUFFER
    Part Number: 2603100053
      Special Order
    $5.95
  • 81
    CONTACT STRAP – Part Number: 2601329053
    CONTACT STRAP
    Part Number: 2601329053
      Special Order
    $5.95
  • 83
    Reference Plate – Part Number: 1601110310
    Reference Plate
    Part Number: 1601110310
      No Longer Available
  • 86
    Adjusting Screw – Part Number: 2603400014
    Adjusting Screw
    Part Number: 2603400014
      No Longer Available
  • 87
    Hexagon Screw – Part Number: 2603450005
    Hexagon Screw
    Part Number: 2603450005
      No Longer Available
  • 754
    SINGLE-HEAD ENG. WRENCH – Part Number: 2607950504
    SINGLE-HEAD ENG. WRENCH
    Part Number: 2607950504
      Special Order
    $8.20
  • 771/1
    GRIP-SPRING TENSIONING E – Part Number: 2608040039
    GRIP-SPRING TENSIONING E
    Part Number: 2608040039
      Special Order
    $33.50
  • 771/10
    BLADE – Part Number: 2608635341
    BLADE
    Part Number: 2608635341
      Special Order
    $23.70
  • 801
    HOUSING – Part Number: 2605190914
    HOUSING
    Part Number: 2605190914
      Special Order
    $99.13
  • 808
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $5.95
  • 810
    Carbon-Brush Set – Part Number: 2607014002
    Carbon-Brush Set
    Part Number: 2607014002
      No Longer Available
  • 827
    Deep-Groove Ball Bearing – Part Number: 2600905037
    Deep-Groove Ball Bearing
    Part Number: 2600905037
      No Longer Available
  • 837
    BEARING BRACKET – Part Number: 2605819004
    BEARING BRACKET
    Part Number: 2605819004
      Special Order
    $12.52
  • 870
    Planer Head – Part Number: 2603204908
    Planer Head
    Part Number: 2603204908
      No Longer Available
  • 876
    Knife Guard – Part Number: 2601329055
    Knife Guard
    Part Number: 2601329055
      No Longer Available
  • 880
    Speed Governor – Part Number: 2604321926
    Speed Governor
    Part Number: 2604321926
      No Longer Available
Section 2

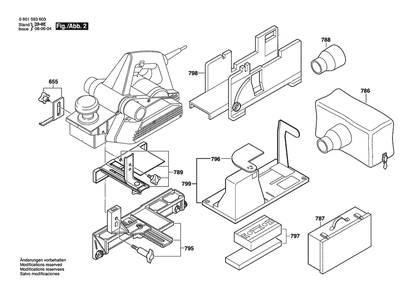

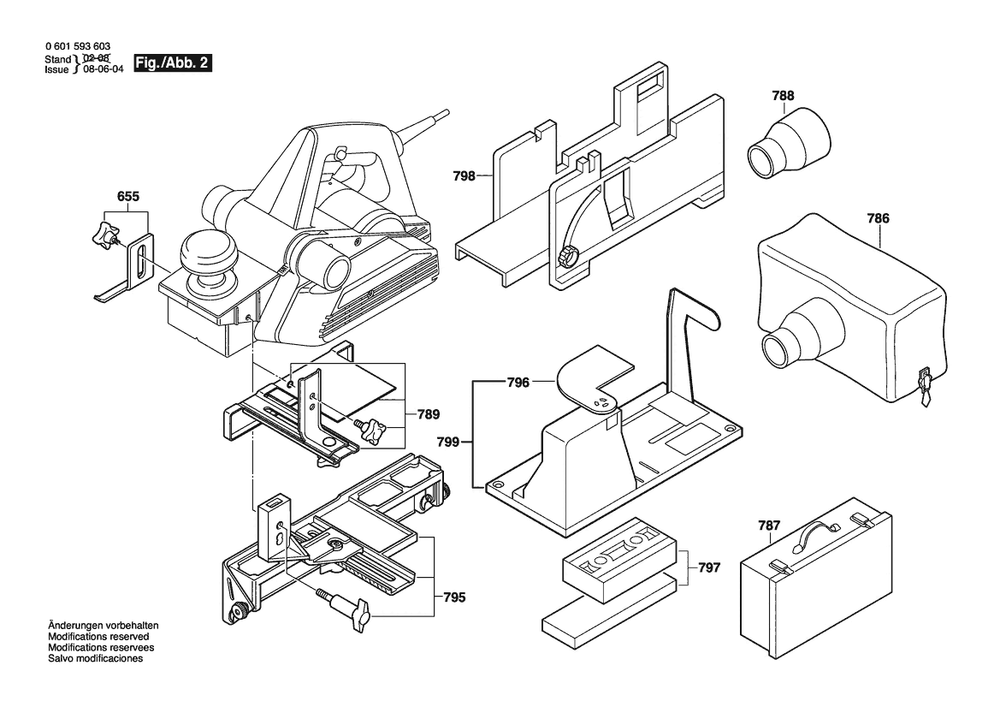

Section 2 Diagram and Parts List for 0601593664 Bosch Planer Jointer
Section 3

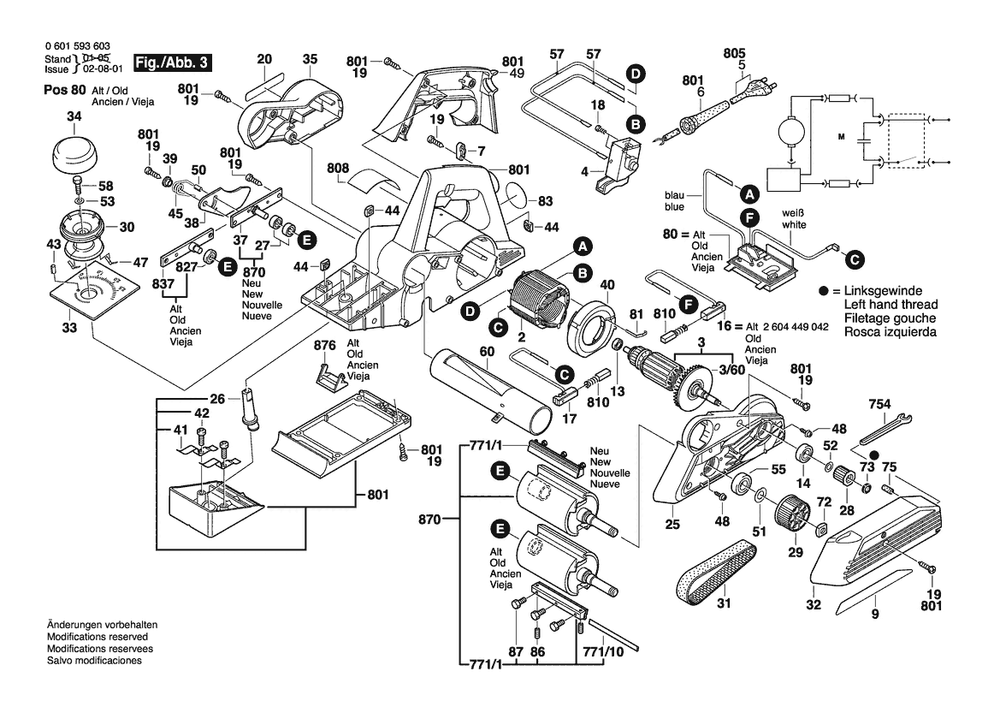

Section 3 Diagram and Parts List for 0601593664 Bosch Planer Jointer
  • 2
    Field – Part Number: 2604220483
    Field
    Part Number: 2604220483
      No Longer Available
  • 3
    Armature – Part Number: 2604010771
    Armature
    Part Number: 2604010771
      No Longer Available
  • 3/60
    FAN – Part Number: 2606610049
    FAN
    Part Number: 2606610049
      Special Order
    $5.95
  • 4
    Switch – Part Number: 2607200367
    Switch
    Part Number: 2607200367
      No Longer Available
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $5.95
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 2601117954
      No Longer Available
  • 14
    Groove ball bearing 8x22x7 – Part Number: 2600905052
    Groove ball bearing 8x22x7
    Part Number: 2600905052
      No Longer Available
  • 16
    Brush Holder – Part Number: 2604449042
    Brush Holder
    Part Number: 2604449042
      No Longer Available
  • 17
    BRUSH HOLDER – Part Number: 2604449027
    BRUSH HOLDER
    Part Number: 2604449027
      Special Order
    $5.95
  • 18
    CHEESE HEAD SCREW – Part Number: 2603410001
    CHEESE HEAD SCREW
    Part Number: 2603410001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 20
    MANUFACTURERS NAMEPLATE – Part Number: 1601110481
    MANUFACTURERS NAMEPLATE
    Part Number: 1601110481
      Special Order
    $5.95
  • 25
    Bearing Flange – Part Number: 2605719003
    Bearing Flange
    Part Number: 2605719003
      No Longer Available
  • 26
    ADJUSTING ECCENTRIC – Part Number: 2606110001
    ADJUSTING ECCENTRIC
    Part Number: 2606110001
      Special Order
    $5.95
  • 28
    TOOTHED BELT WHEEL – Part Number: 2600324009
    TOOTHED BELT WHEEL
    Part Number: 2600324009
      Special Order
    $7.10
  • 29
    TOOTHED BELT WHEEL – Part Number: 2606625009
    TOOTHED BELT WHEEL
    Part Number: 2606625009
      Special Order
    $9.42
  • 30
    Rotary Handle – Part Number: 2602026004
    Rotary Handle
    Part Number: 2602026004
      No Longer Available
  • 31
    Toothed Belt 17 Mm, Z=89 – Part Number: 2609995917
    Toothed Belt 17 Mm, Z=89
    Part Number: 2609995917
      No Longer Available
  • 32
    Gear Cover – Part Number: 2605510064
    Gear Cover
    Part Number: 2605510064
      No Longer Available
  • 33
    Scale Plate – Part Number: 2601120001
    Scale Plate
    Part Number: 2601120001
      No Longer Available
  • 34
    CAP-HANDLE – Part Number: 2605500105
    CAP-HANDLE
    Part Number: 2605500105
      Special Order
    $5.95
  • 35
    Brush-Cover – Part Number: 2605510063
    Brush-Cover
    Part Number: 2605510063
      No Longer Available
  • 37
    Bearing Bracket – Part Number: 2605819011
    Bearing Bracket
    Part Number: 2605819011
      No Longer Available
  • 38
    COVER SHEET – Part Number: 2601098036
    COVER SHEET
    Part Number: 2601098036
      Special Order
    $5.95
  • 39
    GUIDE BUSHING – Part Number: 2600324008
    GUIDE BUSHING
    Part Number: 2600324008
      Special Order
    $5.95
  • 40
    AIR-DEFLECTOR RING – Part Number: 2600290009
    AIR-DEFLECTOR RING
    Part Number: 2600290009
      Special Order
    $5.95
  • 41
    SPRING PLATE – Part Number: 2601290016
    SPRING PLATE
    Part Number: 2601290016
      Special Order
    $5.95
  • 42
    THREADED-FURROW SCREW – Part Number: 2603435027
    THREADED-FURROW SCREW
    Part Number: 2603435027
      Special Order
    $5.95
  • 43
    COILED SPRING PIN – Part Number: 2917800053
    COILED SPRING PIN
    Part Number: 2917800053
      Special Order
    $5.95
  • 44
    SQUARE NUT – Part Number: 2603320004
    SQUARE NUT
    Part Number: 2603320004
      Special Order
    $5.95
  • 45
    TORSION SPRING – Part Number: 2604651007
    TORSION SPRING
    Part Number: 2604651007
      Special Order
    $5.95
  • 47
    STOP SPRING – Part Number: 2601254000
    STOP SPRING
    Part Number: 2601254000
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 48
    WASHER-AND-SCREW ASSEMBLY – Part Number: 2603433000
    WASHER-AND-SCREW ASSEMBLY
    Part Number: 2603433000
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    Handle Plate – Part Number: 2605133026
    Handle Plate
    Part Number: 2605133026
      No Longer Available
  • 50
    COILED SPRING PIN – Part Number: 2917800303
    COILED SPRING PIN
    Part Number: 2917800303
      Special Order
    $5.95
  • 51
    PLAIN WASHER – Part Number: 2600100041
    PLAIN WASHER
    Part Number: 2600100041
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 52
    SHIM – Part Number: 1600100632
    SHIM
    Part Number: 1600100632
      Special Order
    $5.95
  • 53
    PLAIN WASHER – Part Number: 2916011010
    PLAIN WASHER
    Part Number: 2916011010
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 55
    DEEP-GROOVE BALL BEARING – Part Number: 2600905064
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905064
      In Stock
    $21.20
  • 57
    CONNECTING CABLE – Part Number: 2604448062
    CONNECTING CABLE
    Part Number: 2604448062
      Special Order
    $5.95
  • 58
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 60
    Deflector Pipe – Part Number: 2600409022
    Deflector Pipe
    Part Number: 2600409022
      No Longer Available
  • 72
    SQUARE NUT – Part Number: 2603320003
    SQUARE NUT
    Part Number: 2603320003
      Special Order
    $5.95
  • 73
    ROUND NUT – Part Number: 2603342006
    ROUND NUT
    Part Number: 2603342006
      In Stock
    $5.95
  • 75
    RUBBER BUFFER – Part Number: 2603100053
    RUBBER BUFFER
    Part Number: 2603100053
      Special Order
    $5.95
  • 80
    Speed Governor – Part Number: 2604321926
    Speed Governor
    Part Number: 2604321926
      No Longer Available
  • 81
    CONTACT STRAP – Part Number: 2601329053
    CONTACT STRAP
    Part Number: 2601329053
      Special Order
    $5.95
  • 83
    Reference Plate – Part Number: 1601110310
    Reference Plate
    Part Number: 1601110310
      No Longer Available
  • 86
    Adjusting Screw – Part Number: 2603400014
    Adjusting Screw
    Part Number: 2603400014
      No Longer Available
  • 87
    Hexagon Screw – Part Number: 2603450005
    Hexagon Screw
    Part Number: 2603450005
      No Longer Available
  • 754
    SINGLE-HEAD ENG. WRENCH – Part Number: 2607950504
    SINGLE-HEAD ENG. WRENCH
    Part Number: 2607950504
      Special Order
    $8.20
  • 771/1
    GRIP-SPRING TENSIONING E – Part Number: 2608040039
    GRIP-SPRING TENSIONING E
    Part Number: 2608040039
      Special Order
    $33.50
  • 771/10
    BLADE – Part Number: 2608635341
    BLADE
    Part Number: 2608635341
      Special Order
    $23.70
  • 801
    HOUSING – Part Number: 2605190914
    HOUSING
    Part Number: 2605190914
      Special Order
    $99.13
  • 808
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $5.95
  • 810
    Carbon-Brush Set – Part Number: 2607014002
    Carbon-Brush Set
    Part Number: 2607014002
      No Longer Available
  • 827
    Deep-Groove Ball Bearing – Part Number: 2600905037
    Deep-Groove Ball Bearing
    Part Number: 2600905037
      No Longer Available
  • 837
    BEARING BRACKET – Part Number: 2605819004
    BEARING BRACKET
    Part Number: 2605819004
      Special Order
    $12.52
  • 870
    Planer Head – Part Number: 2603204908
    Planer Head
    Part Number: 2603204908
      No Longer Available
  • 876
    Knife Guard – Part Number: 2601329055
    Knife Guard
    Part Number: 2601329055
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
