Bosch Portable Planer Planer Jointer Replacement Parts For Model PHO20-82 (0603258403)

We Sell Only Genuine Bosch Parts

Popular Parts for PHO20-82

Search Within Model

Questions & Answers for Bosch PHO20-82
Browse all Parts Search by Area

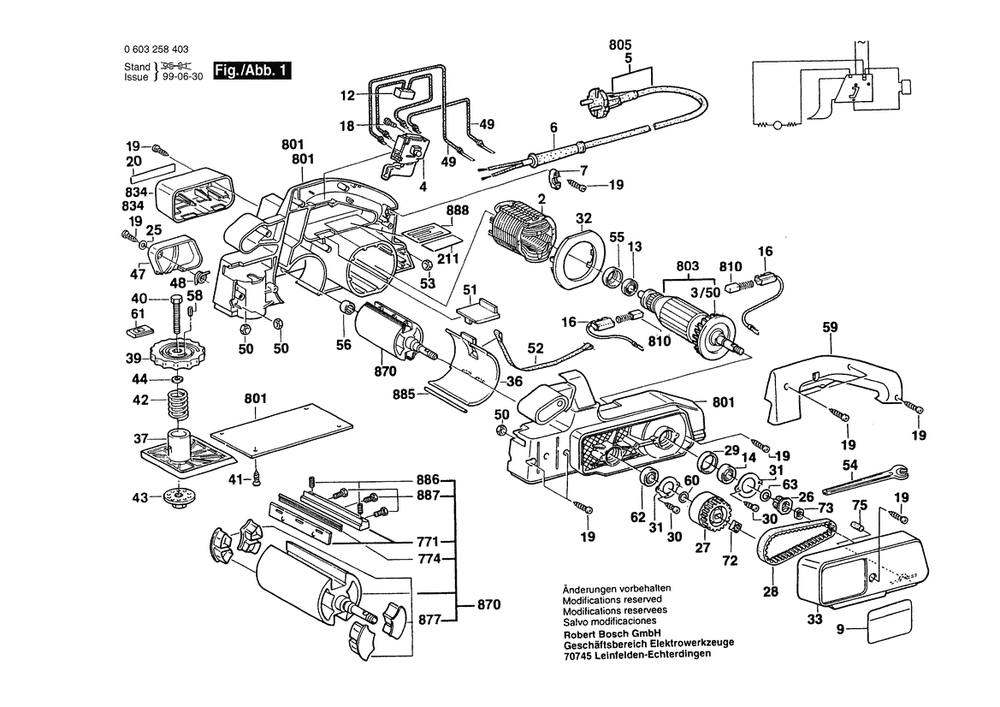

Section 1 Diagram and Parts List for 0603258403 Bosch Planer Jointer
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 0603258403 Bosch Planer Jointer
  • 2
    FIELD – Part Number: 2604220480
    FIELD
    Part Number: 2604220480
      Special Order
    $33.50
  • 3/50
    FAN – Part Number: 2606610049
    FAN
    Part Number: 2606610049
      Special Order
    $5.95
  • 4
    On-Off Switch – Part Number: 2607200261
    On-Off Switch
    Part Number: 2607200261
      No Longer Available
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $5.95
  • 9
    Sticker – Part Number: 2601110803
    Sticker
    Part Number: 2601110803
      No Longer Available
  • 12
    Suppression Capacitor – Part Number: 1607328028
    Suppression Capacitor
    Part Number: 1607328028
      No Longer Available
  • 14 / 62
    Groove ball bearing 8x22x7 – Part Number: 2600905052
    Groove ball bearing 8x22x7
    Part Number: 2600905052
      No Longer Available
  • 16
    BRUSH HOLDER – Part Number: 2604449027
    BRUSH HOLDER
    Part Number: 2604449027
      Special Order
    $5.95
  • 18
    CHEESE HEAD SCREW – Part Number: 2603410001
    CHEESE HEAD SCREW
    Part Number: 2603410001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 20
    MANUFACTURERS NAMEPLATE – Part Number: 1601110481
    MANUFACTURERS NAMEPLATE
    Part Number: 1601110481
      Special Order
    $5.95
  • 25
    PLAIN WASHER – Part Number: 2600100588
    PLAIN WASHER
    Part Number: 2600100588
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 26
    TOOTHED BELT WHEEL – Part Number: 2600324009
    TOOTHED BELT WHEEL
    Part Number: 2600324009
      Special Order
    $7.10
  • 27
    TOOTHED BELT WHEEL – Part Number: 2606625009
    TOOTHED BELT WHEEL
    Part Number: 2606625009
      Special Order
    $9.42
  • 28
    Toothed Belt – Part Number: 1604736004
    Toothed Belt
    Part Number: 1604736004
      No Longer Available
  • 29
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 30
    SCREW – Part Number: 2603490017
    SCREW
    Part Number: 2603490017
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 31
    Tab Washer – Part Number: 1600190016
    Tab Washer
    Part Number: 1600190016
      No Longer Available
  • 32
    Air-Deflector Ring – Part Number: 1600591006
    Air-Deflector Ring
    Part Number: 1600591006
      No Longer Available
  • 33
    Gear Cover – Part Number: 1605510140
    Gear Cover
    Part Number: 1605510140
      No Longer Available
  • 36
    Protective Cover – Part Number: 1605510142
    Protective Cover
    Part Number: 1605510142
      No Longer Available
  • 37
    Adjusting Disc – Part Number: 2608000059
    Adjusting Disc
    Part Number: 2608000059
      No Longer Available
  • 39
    Graduated Dial – Part Number: 2606621001
    Graduated Dial
    Part Number: 2606621001
      No Longer Available
  • 40
    Hexagon Screw – Part Number: 3603450005
    Hexagon Screw
    Part Number: 3603450005
      No Longer Available
  • 41
    Tap. Screw W.Sunk CT. Head – Part Number: 2910601320
    Tap. Screw W.Sunk CT. Head
    Part Number: 2910601320
      No Longer Available
  • 42
    COMPRESSION SPRING – Part Number: 1604619017
    COMPRESSION SPRING
    Part Number: 1604619017
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 43
    ADJUSTING NUT – Part Number: 3603342003
    ADJUSTING NUT
    Part Number: 3603342003
      Special Order
    $5.95
  • 44
    Shim – Part Number: 3600100005
    Shim
    Part Number: 3600100005
      No Longer Available
  • 47
    Protective Cover – Part Number: 1605510139
    Protective Cover
    Part Number: 1605510139
      No Longer Available
  • 48
    Torsion Spring – Part Number: 1604651007
    Torsion Spring
    Part Number: 1604651007
      No Longer Available
  • 49
    CONNECTING CABLE – Part Number: 2604448062
    CONNECTING CABLE
    Part Number: 2604448062
      Special Order
    $5.95
  • 50
    NUT – Part Number: 2915011007
    NUT
    Part Number: 2915011007
      Special Order
    $5.95
  • 51
    Adjusting Slide – Part Number: 1601099011
    Adjusting Slide
    Part Number: 1601099011
      No Longer Available
  • 52
    Rubber Tape – Part Number: 1601006006
    Rubber Tape
    Part Number: 1601006006
      No Longer Available
  • 53
    SQUARE NUT – Part Number: 2603320004
    SQUARE NUT
    Part Number: 2603320004
      Special Order
    $5.95
  • 54
    SINGLE-HEAD ENG. WRENCH – Part Number: 2607950504
    SINGLE-HEAD ENG. WRENCH
    Part Number: 2607950504
      Special Order
    $8.20
  • 55
    Intermediate Ring – Part Number: 1600502011
    Intermediate Ring
    Part Number: 1600502011
      No Longer Available
  • 56
    NEEDLE BUSHING – Part Number: 2600910001
    NEEDLE BUSHING
    Part Number: 2600910001
      In Stock
    $5.95
  • 58
    Slotted Spring Pin – Part Number: 2917760073
    Slotted Spring Pin
    Part Number: 2917760073
      No Longer Available
  • 59
    Handle Cover – Part Number: 2605500086
    Handle Cover
    Part Number: 2605500086
      No Longer Available
  • 59
    Handle Cover – Part Number: 2605500087
    Handle Cover
    Part Number: 2605500087
      No Longer Available
  • 60
    SHIM – Part Number: 1610100605
    SHIM
    Part Number: 1610100605
      Special Order
    $5.95
  • 61
    Scale Window – Part Number: 1601099010
    Scale Window
    Part Number: 1601099010
      No Longer Available
  • 63
    SHIM – Part Number: 1600100632
    SHIM
    Part Number: 1600100632
      Special Order
    $5.95
  • 72
    SQUARE NUT – Part Number: 2603320003
    SQUARE NUT
    Part Number: 2603320003
      Special Order
    $5.95
  • 73
    ROUND NUT – Part Number: 2603342006
    ROUND NUT
    Part Number: 2603342006
      In Stock
    $5.95
  • 75
    RUBBER BUFFER – Part Number: 1603100036
    RUBBER BUFFER
    Part Number: 1603100036
      In Stock
    $5.95
  • 211
    REFERENCE PLATE – Part Number: 1601110058
    REFERENCE PLATE
    Part Number: 1601110058
      Special Order
    $5.95
  • 771
    GRIP-SPRING TENSIONING E – Part Number: 2608040039
    GRIP-SPRING TENSIONING E
    Part Number: 2608040039
      Special Order
    $33.50
  • 801
    Housing Section – Part Number: 2605104888
    Housing Section
    Part Number: 2605104888
      No Longer Available
  • 805
    POWER SUPPLY CORD EU 4,15M 2X1 – Part Number: 1607000386
    POWER SUPPLY CORD EU 4,15M 2X1
    Part Number: 1607000386
      Special Order
    $33.50
  • 810
    Brush set – Part Number: 2604321905
    Brush set
    Part Number: 2604321905
      No Longer Available
  • 834
    Covering Hood- Black – Part Number: 1605510141
    Covering Hood- Black
    Part Number: 1605510141
      No Longer Available
  • 870
    Planer Head – Part Number: 2603204903
    Planer Head
    Part Number: 2603204903
      No Longer Available
  • 877
    Cover – Part Number: 2605510036
    Cover
    Part Number: 2605510036
      No Longer Available
  • 885
    Slotted Spring Pin – Part Number: 1600410003
    Slotted Spring Pin
    Part Number: 1600410003
      No Longer Available
  • 886
    Adjusting Screw – Part Number: 2603400014
    Adjusting Screw
    Part Number: 2603400014
      No Longer Available
  • 887
    Hexagon Screw – Part Number: 2603450005
    Hexagon Screw
    Part Number: 2603450005
      No Longer Available
  • 888
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $5.95
