Ridgid Parts

Ridgid Portable Power Drive Pipe Tools Replacement Parts For Model 690

We Sell Only Genuine Ridgid Parts

Popular Parts for 690

Search Within Model

Browse all Parts Search by Area

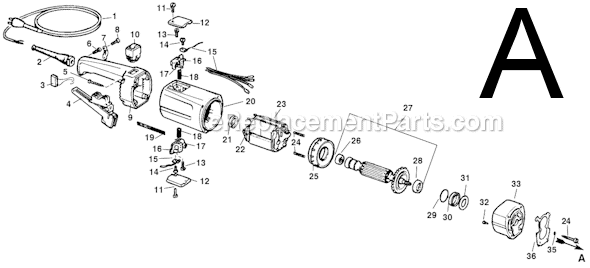

Page A Diagram and Parts List for  Ridgid Pipe Tools
Page A
Page B Diagram and Parts List for  Ridgid Pipe Tools
Page B
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Ridgid Pipe Tools
  • A1
    Cord W/Plug (115V) – Part Number: 20746
    Cord W/Plug (115V)
    Part Number: 20746
      No Longer Available
  • A2
    Sleeve – Part Number: 20286
    Sleeve
    Part Number: 20286
      No Longer Available
  • A3
    Suppressor – Part Number: 20326
    Suppressor
    Part Number: 20326
      Special Order
    $42.64
  • A4
    On/Off Switch – Part Number: 20266
    On/Off Switch
    Part Number: 20266
      No Longer Available
  • A5
    Screw (4) – Part Number: 20586
    Screw (4)
    Part Number: 20586
      Special Order
    $6.16
  • A6
    Screw (3) – Part Number: 20576
    Screw (3)
    Part Number: 20576
      Special Order
    $6.16
  • A7
    Cable Clamp – Part Number: 20296
    Cable Clamp
    Part Number: 20296
      Special Order
    $11.77
  • A8
    Screw (2) – Part Number: 20566
    Screw (2)
    Part Number: 20566
      Special Order
    $6.16
  • A9
    Handle – Part Number: 20526
    Handle
    Part Number: 20526
      No Longer Available
  • A10
    Switch (115V) – Part Number: 21796
    Switch (115V)
    Part Number: 21796
      No Longer Available
  • A11
    Screw (2) – Part Number: 20546
    Screw (2)
    Part Number: 20546
      Special Order
    $6.16
  • A12
    Cap – Part Number: 20496
    Cap
    Part Number: 20496
      No Longer Available
  • A13
    Screw (2) – Part Number: 20556
    Screw (2)
    Part Number: 20556
      No Longer Available
  • A14
    Screw (2) – Part Number: 20406
    Screw (2)
    Part Number: 20406
      Special Order
    $6.16
  • A15
    P.V.C. Wire (2) – Part Number: 20396
    P.V.C. Wire (2)
    Part Number: 20396
      Special Order
    $22.05
  • A16
    Brush Holder (2) – Part Number: 20356
    Brush Holder (2)
    Part Number: 20356
      No Longer Available
  • A17
    Coil Brush Spring (sold Indivi – Part Number: 20316
    Coil Brush Spring (sold Indivi
    Part Number: 20316
      No Longer Available
  • A18
    Set Of 2 Brushes – Part Number: 20306
    Set Of 2 Brushes
    Part Number: 20306
      No Longer Available
  • A19
    Name Plate – Part Number: 34382
    Name Plate
    Part Number: 34382
      No Longer Available
  • A20
    Motor Housing – Part Number: 20236
    Motor Housing
    Part Number: 20236
      Special Order
    $176.51
  • A21
    Spacer – Part Number: 20506
    Spacer
    Part Number: 20506
      Special Order
    $12.43
  • A22
    Lead Wire Plate – Part Number: 20386
    Lead Wire Plate
    Part Number: 20386
      Special Order
    $13.22
  • A23
    Field (115V) – Part Number: 21716
    Field (115V)
    Part Number: 21716
      Special Order
    $425.88
  • A24
    Pressure Spring (2) – Part Number: 20486
    Pressure Spring (2)
    Part Number: 20486
      Special Order
    $17.30
  • A25
    Fan Housing – Part Number: 20476
    Fan Housing
    Part Number: 20476
      Special Order
    $39.84
  • A26
    Bearing – Part Number: 20336
    Bearing
    Part Number: 20336
      Special Order
    $71.97
  • A27
    Armature (115V) – Part Number: 21736
    Armature (115V)
    Part Number: 21736
      No Longer Available
  • A28
    Spring Ring – Part Number: 47477
    Spring Ring
    Part Number: 47477
      Special Order
    $74.79
  • A29
    Spacer – Part Number: 20466
    Spacer
    Part Number: 20466
      Special Order
    $12.14
  • A30
    Spacer – Part Number: 20456
    Spacer
    Part Number: 20456
      Special Order
    $11.09
  • A31
    Washer – Part Number: 20446
    Washer
    Part Number: 20446
      Special Order
    $8.84
  • A32
    Screw (2) – Part Number: 34387
    Screw (2)
    Part Number: 34387
      In Stock
    $18.09
  • A33
    Fan Housing – Part Number: 34392
    Fan Housing
    Part Number: 34392
      In Stock
    $269.73
  • A34
    Pkg Of 2 Screws 4.8 X 65m – Part Number: 34397
    Pkg Of 2 Screws 4.8 X 65m
    Part Number: 34397
      No Longer Available
  • A35
    Brass Washer (2) – Part Number: 34517
    Brass Washer (2)
    Part Number: 34517
      Special Order
    $12.43
  • A36
    Gasket – Part Number: 34512
    Gasket
    Part Number: 34512
      Special Order
    $30.02
Page B
Page B Diagram and Parts List for  Ridgid Pipe Tools
