Wagner Piston Pump Paint Sprayer Replacement Parts For Model 975

We Sell Only Genuine Wagner Parts

Search Within Model

Questions & Answers for Wagner 975
Browse all Parts Search by Area
Cart Assembly Diagram and Parts List for  Wagner Paint Sprayer
Cart Assembly
Drive Assembly Diagram and Parts List for  Wagner Paint Sprayer
Drive Assembly
Filter/Valve Assembly Diagram and Parts List for  Wagner Paint Sprayer
Filter/Valve Assembly
Final Assembly Diagram and Parts List for  Wagner Paint Sprayer
Final Assembly
Fluid Section Assembly Diagram and Parts List for  Wagner Paint Sprayer
Fluid Section Assembly
Motor Assembly Diagram and Parts List for  Wagner Paint Sprayer
Motor Assembly
Optional Suction Set Assembly Diagram and Parts List for  Wagner Paint Sprayer
Optional Suction Set Assembly
Pressure Control Assembly Diagram and Parts List for  Wagner Paint Sprayer
Pressure Control Assembly

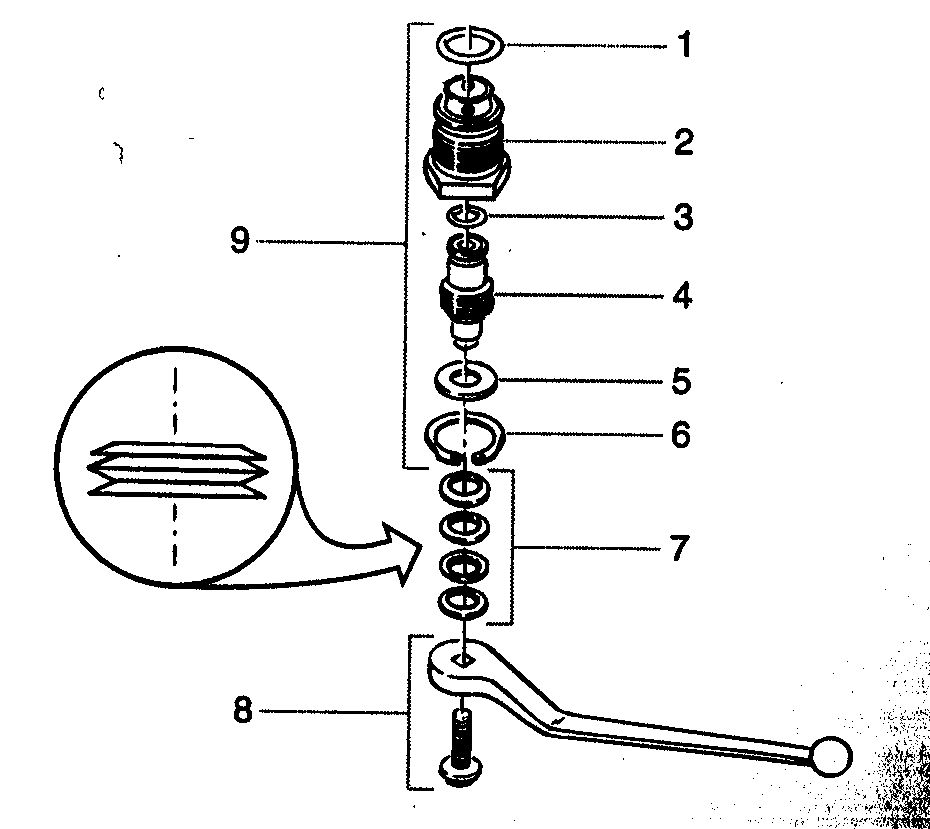

Prime/Spray Valve Assembly Diagram and Parts List for  Wagner Paint Sprayer
Prime/Spray Valve Assembly

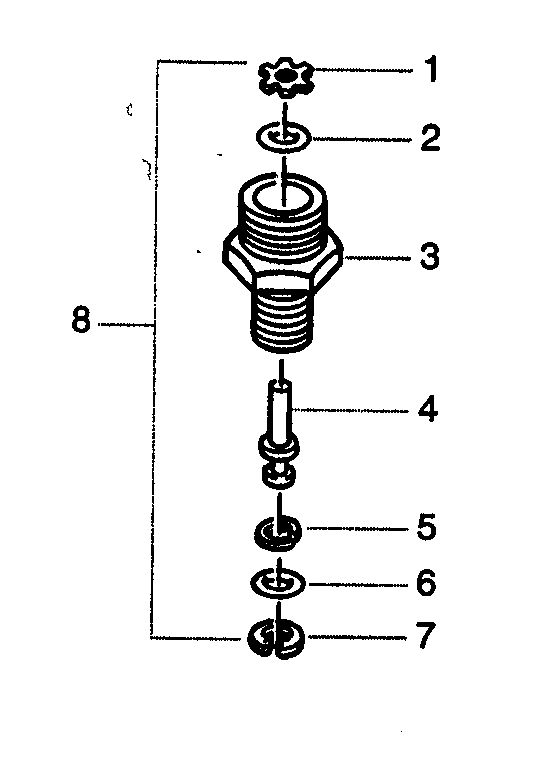

Transducer Assembly Diagram and Parts List for  Wagner Paint Sprayer
Transducer Assembly
Previous Showing All Parts Next

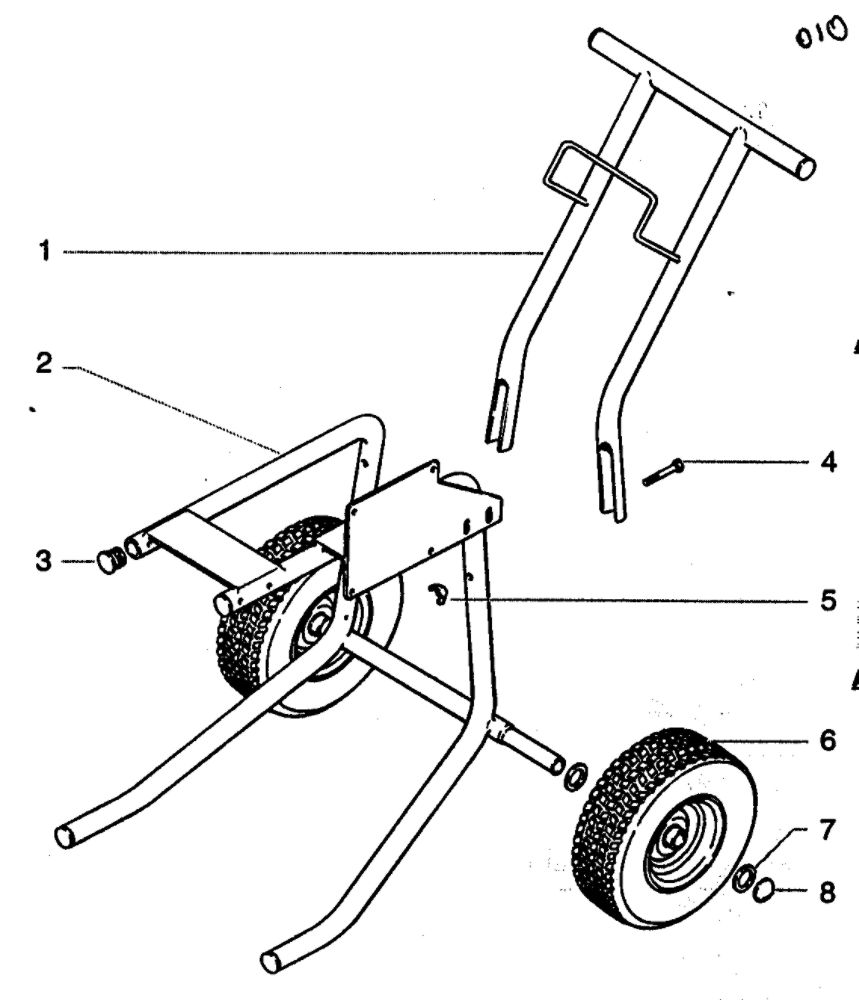

Cart Assembly
Cart Assembly Diagram and Parts List for  Wagner Paint Sprayer
  • 1
    Handle – Part Number: 0278320
    Handle
    Part Number: 0278320
      No Longer Available
  • 2
    Cart – Part Number: 0278300
    Cart
    Part Number: 0278300
      No Longer Available
  • 3
    Hub cap – Part Number: 9890104
    Hub cap
    Part Number: 9890104
      No Longer Available
  • 4
    Carriage bolt – Part Number: 9800132
    Carriage bolt
    Part Number: 9800132
      No Longer Available
  • 5
    Thumb nut – Part Number: 9810111
    Thumb nut
    Part Number: 9810111
      No Longer Available
  • 6
    Wheel – Part Number: 0278372
    Wheel
    Part Number: 0278372
      No Longer Available
  • 7
    Wheel spacer – Part Number: 0294534
    Wheel spacer
    Part Number: 0294534
      No Longer Available

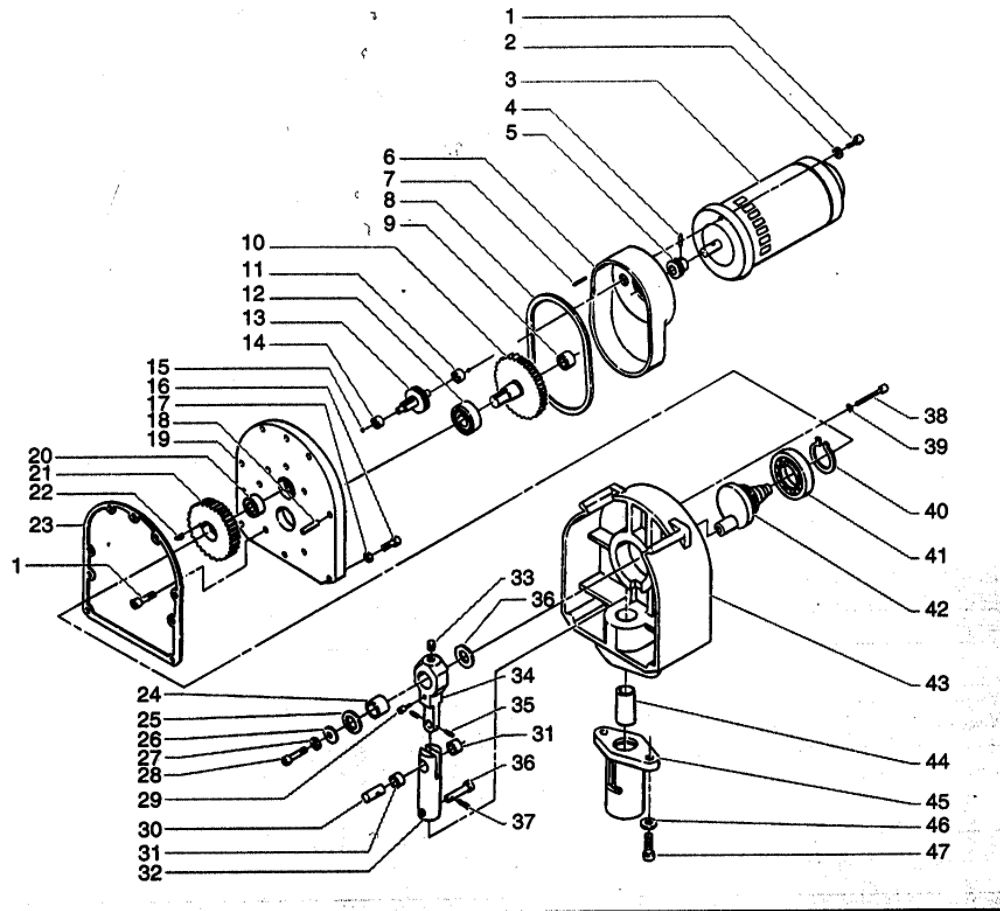

Drive Assembly
Drive Assembly Diagram and Parts List for  Wagner Paint Sprayer
  • 1
    Screw – Part Number: 50318
    Screw
    Part Number: 50318
      No Longer Available
  • 2
    Lock washer – Part Number: 50113
    Lock washer
    Part Number: 50113
      No Longer Available
  • 3
    Motor – Part Number: 19496
    Motor
    Part Number: 19496
      No Longer Available
  • 4
    Spring pin – Part Number: 50717
    Spring pin
    Part Number: 50717
      No Longer Available
  • 5
    Pinion – Part Number: 05207
    Pinion
    Part Number: 05207
      No Longer Available
  • 6
    Gear case – Part Number: 0508905
    Gear case
    Part Number: 0508905
      No Longer Available
  • 7
    Dowel pin – Part Number: 52027
    Dowel pin
    Part Number: 52027
      No Longer Available
  • 8
    Gasket – Part Number: 17183
    Gasket
    Part Number: 17183
      No Longer Available
  • 9
    Bearing – Part Number: 50962
    Bearing
    Part Number: 50962
      No Longer Available
  • 10
    Gear – Part Number: 05274
    Gear
    Part Number: 05274
      No Longer Available
  • 11
    Bearing – Part Number: 50989
    Bearing
    Part Number: 50989
      No Longer Available
  • 12
    Bearing – Part Number: 50954
    Bearing
    Part Number: 50954
      No Longer Available
  • 13
    High speed cluster – Part Number: 05231
    High speed cluster
    Part Number: 05231
      No Longer Available
  • 14
    Bearing – Part Number: 0293364
    Bearing
    Part Number: 0293364
      No Longer Available
  • 15
    Ball – Part Number: 50008
    Ball
    Part Number: 50008
      No Longer Available
  • 16
    Screw – Part Number: 54190
    Screw
    Part Number: 54190
      No Longer Available
  • 17
    Lock washer – Part Number: 9821514
    Lock washer
    Part Number: 9821514
      No Longer Available
  • 18
    Dowel pin – Part Number: 53031
    Dowel pin
    Part Number: 53031
      No Longer Available
  • 19
    Adapter plate – Part Number: 19040
    Adapter plate
    Part Number: 19040
      No Longer Available
  • 20
    Bearing – Part Number: 50547
    Bearing
    Part Number: 50547
      No Longer Available
  • 21
    Gear – Part Number: 05282
    Gear
    Part Number: 05282
      No Longer Available
  • 22
    Key – Part Number: 05304
    Key
    Part Number: 05304
      No Longer Available
  • 23
    Gasket – Part Number: 19216
    Gasket
    Part Number: 19216
      No Longer Available
  • 24
    Bearing – Part Number: 50555
    Bearing
    Part Number: 50555
      No Longer Available
  • 25
    Washer – Part Number: 53996
    Washer
    Part Number: 53996
      No Longer Available
  • 26
    Washer – Part Number: 08672
    Washer
    Part Number: 08672
      No Longer Available
  • 27
    Washer – Part Number: 9821506
    Washer
    Part Number: 9821506
      No Longer Available
  • 28
    Screw – Part Number: 54186
    Screw
    Part Number: 54186
      No Longer Available
  • 29
    Fitting – Part Number: 9885543
    Fitting
    Part Number: 9885543
      No Longer Available
  • 30
    Pin connecting – Part Number: 19054
    Pin connecting
    Part Number: 19054
      No Longer Available
  • 31
    Bushing – Part Number: 19097
    Bushing
    Part Number: 19097
      No Longer Available
  • 32
    Slide block – Part Number: 19089
    Slide block
    Part Number: 19089
      No Longer Available
  • 33
    Pipe plug – Part Number: 53244
    Pipe plug
    Part Number: 53244
      No Longer Available
  • 34
    Rod conn – Part Number: 19062
    Rod conn
    Part Number: 19062
      No Longer Available
  • 35
    Screw – Part Number: 51691
    Screw
    Part Number: 51691
      No Longer Available
  • 36
    Connector pin – Part Number: 19194
    Connector pin
    Part Number: 19194
      No Longer Available
  • 37
    Pin cotter – Part Number: 51831
    Pin cotter
    Part Number: 51831
      No Longer Available
  • 38
    Screw – Part Number: 53082
    Screw
    Part Number: 53082
      No Longer Available
  • 39
    Washer – Part Number: 11843
    Washer
    Part Number: 11843
      No Longer Available
  • 40
    Retainer ring – Part Number: 53821
    Retainer ring
    Part Number: 53821
      No Longer Available
  • 41
    Bearing – Part Number: 9860416
    Bearing
    Part Number: 9860416
      No Longer Available
  • 42
    Crankshaft – Part Number: 19046
    Crankshaft
    Part Number: 19046
      No Longer Available
  • 43
    Housing – Part Number: 0294565
    Housing
    Part Number: 0294565
      No Longer Available
  • 44
    Guide bushing – Part Number: 19119
    Guide bushing
    Part Number: 19119
      No Longer Available
  • 45
    Ext. housing – Part Number: 19002
    Ext. housing
    Part Number: 19002
      No Longer Available
  • 46
    Washer – Part Number: 52256
    Washer
    Part Number: 52256
      No Longer Available
  • 47
    Screw – Part Number: 52396
    Screw
    Part Number: 52396
      No Longer Available

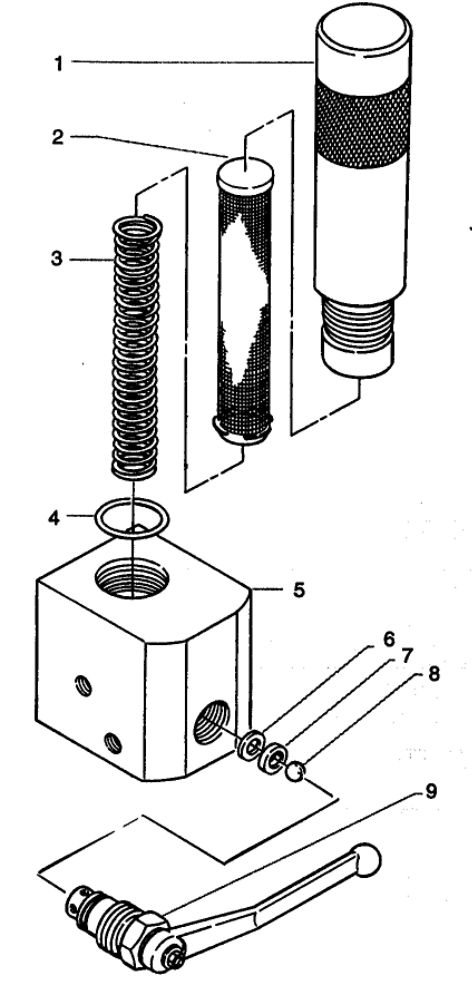

Filter/Valve Assembly
Filter/Valve Assembly Diagram and Parts List for  Wagner Paint Sprayer

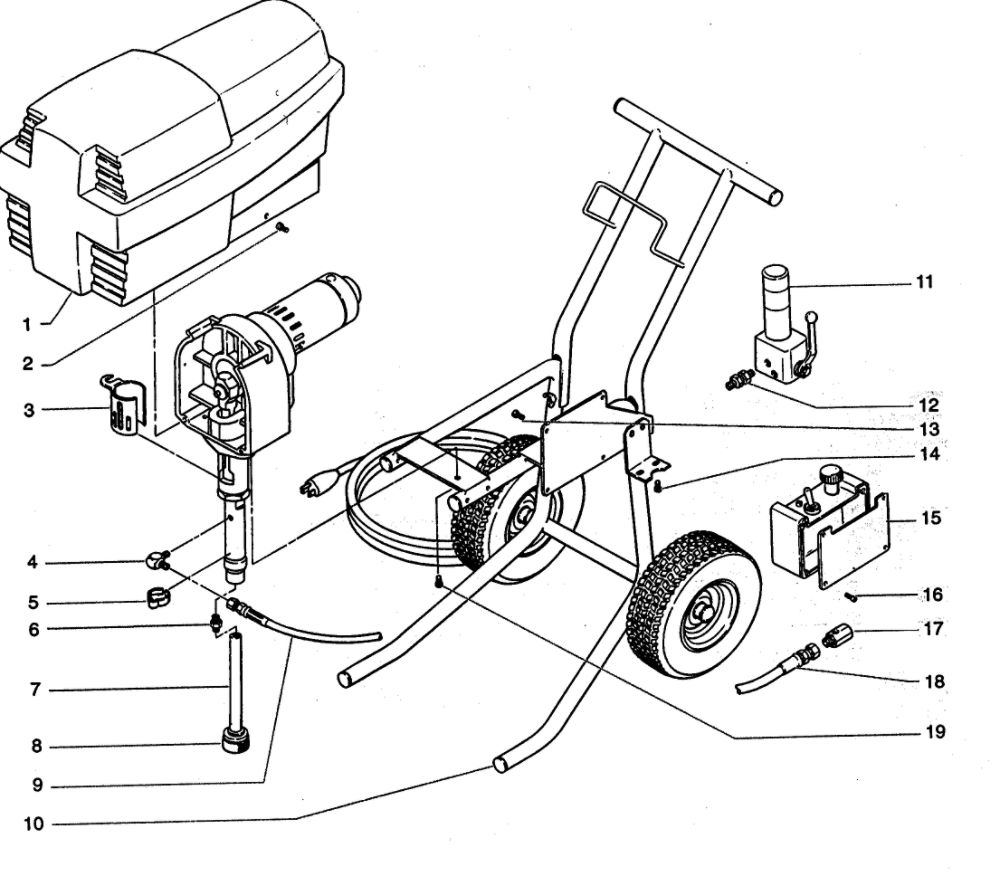

Final Assembly
Final Assembly Diagram and Parts List for  Wagner Paint Sprayer

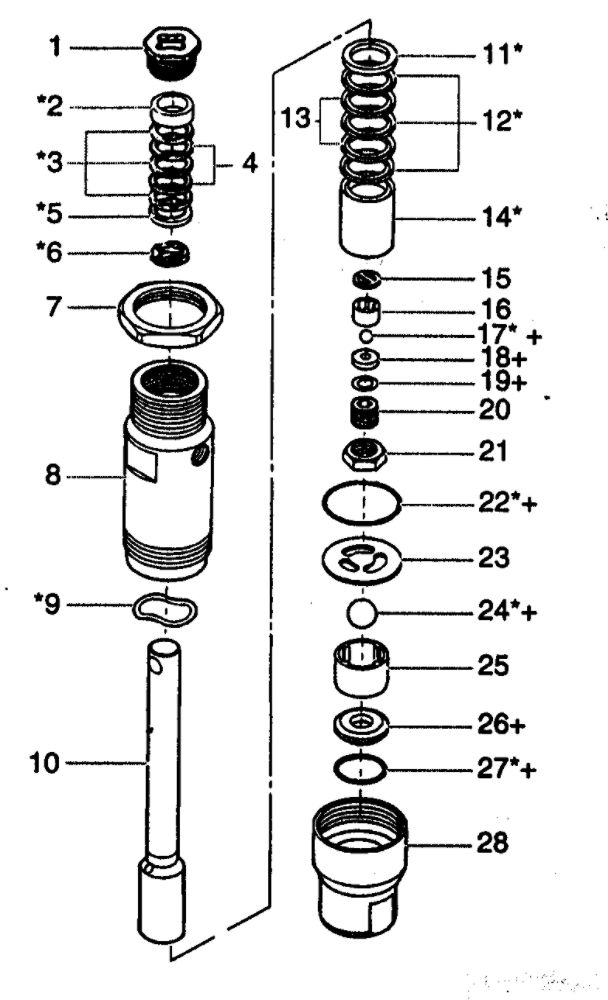

Fluid Section Assembly
Fluid Section Assembly Diagram and Parts List for  Wagner Paint Sprayer
  • 1
    Nut – Part Number: 0294319
    Nut
    Part Number: 0294319
      No Longer Available
  • 2
    Adapter – Part Number: 0294377
    Adapter
    Part Number: 0294377
      No Longer Available
  • 3
    Packings uhmwpe – Part Number: 08180
    Packings uhmwpe
    Part Number: 08180
      No Longer Available
  • 4
    Packings leather – Part Number: 00078
    Packings leather
    Part Number: 00078
      No Longer Available
  • 5
    Pressure ring – Part Number: 0294376
    Pressure ring
    Part Number: 0294376
      No Longer Available
  • 6
    Wave spring – Part Number: 0294379
    Wave spring
    Part Number: 0294379
      No Longer Available
  • 7
    Lock nut – Part Number: 00302
    Lock nut
    Part Number: 00302
      No Longer Available
  • 8
    Cylinder – Part Number: 0294486
    Cylinder
    Part Number: 0294486
      No Longer Available
  • 9
    Wave spring – Part Number: 13364
    Wave spring
    Part Number: 13364
      No Longer Available
  • 10
    Piston rod – Part Number: 0294485
    Piston rod
    Part Number: 0294485
      No Longer Available
  • 11
    Pressure ring – Part Number: 0294326
    Pressure ring
    Part Number: 0294326
      No Longer Available
  • 12
    Lower packings uhmwpe – Part Number: 08070
    Lower packings uhmwpe
    Part Number: 08070
      No Longer Available
  • 13
    Lower packings leather – Part Number: 09091
    Lower packings leather
    Part Number: 09091
      No Longer Available
  • 14
    Adapter – Part Number: 0294484
    Adapter
    Part Number: 0294484
      No Longer Available
  • 15
    Ball stop disc – Part Number: 13458
    Ball stop disc
    Part Number: 13458
      No Longer Available
  • 16
    Ball cage – Part Number: 13357
    Ball cage
    Part Number: 13357
      No Longer Available
  • 17
    Ball – Part Number: 50164
    Ball
    Part Number: 50164
      No Longer Available
  • 18
    Ball seat – Part Number: 13359
    Ball seat
    Part Number: 13359
      No Longer Available
  • 19
    Washer – Part Number: 09446
    Washer
    Part Number: 09446
      No Longer Available
  • 20
    Nut – Part Number: 13481
    Nut
    Part Number: 13481
      No Longer Available
  • 21
    Bolt rod – Part Number: 13482
    Bolt rod
    Part Number: 13482
      No Longer Available
  • 22
    O-Ring – Part Number: 13381
    O-Ring
    Part Number: 13381
      No Longer Available
  • 23
    Ball stop disc – Part Number: 13380
    Ball stop disc
    Part Number: 13380
      No Longer Available
  • 24
    Ball – Part Number: 51519
    Ball
    Part Number: 51519
      No Longer Available
  • 25
    Ball cage – Part Number: 00311
    Ball cage
    Part Number: 00311
      No Longer Available
  • 26
    Ball seat – Part Number: 00310
    Ball seat
    Part Number: 00310
      No Longer Available
  • 27
    O-ring – Part Number: 00203
    O-ring
    Part Number: 00203
      No Longer Available
  • 28
    Inlet valve housing – Part Number: 13403
    Inlet valve housing
    Part Number: 13403
      No Longer Available
  • NI
    Packing kit – Part Number: 0279910
    Packing kit
    Part Number: 0279910
      No Longer Available
  • NI
    Valve kit – Part Number: 0294689
    Valve kit
    Part Number: 0294689
      No Longer Available

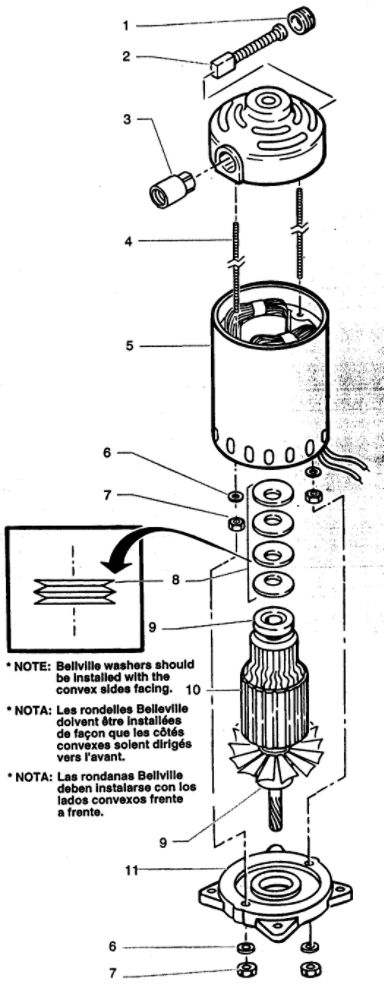

Motor Assembly
Motor Assembly Diagram and Parts List for  Wagner Paint Sprayer

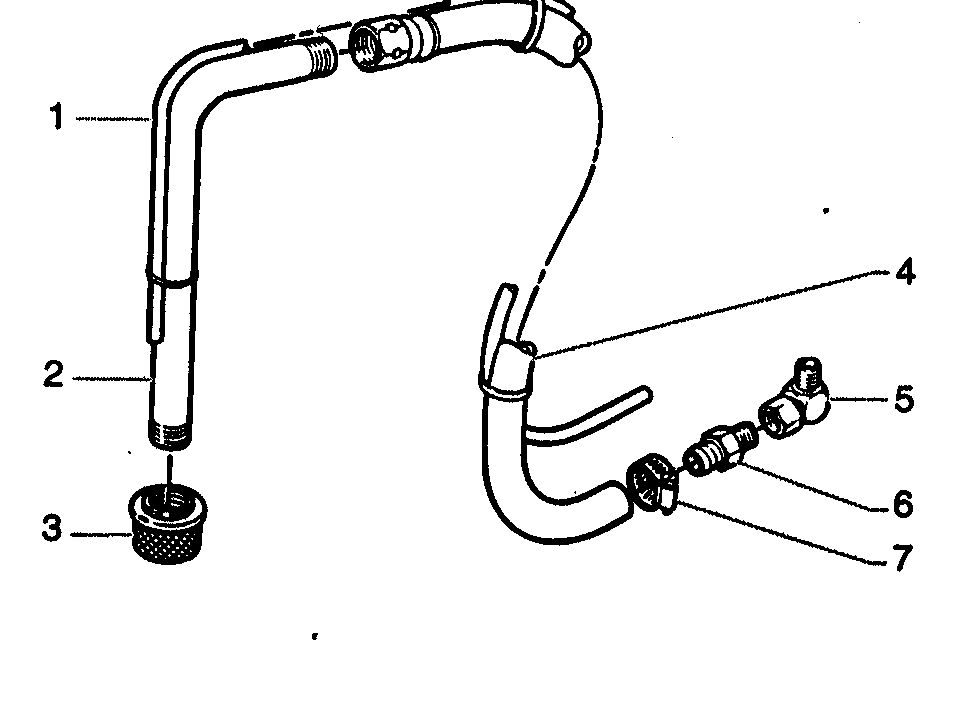

Optional Suction Set Assembly
Optional Suction Set Assembly Diagram and Parts List for  Wagner Paint Sprayer
  • 1
    Hose – Part Number: 9881915
    Hose
    Part Number: 9881915
      No Longer Available
  • 2
    Tube siphon – Part Number: 13463
    Tube siphon
    Part Number: 13463
      No Longer Available
  • 3
    Intake screen – Part Number: 02975
    Intake screen
    Part Number: 02975
      No Longer Available
  • 4
    Hose – Part Number: 0294426
    Hose
    Part Number: 0294426
      No Longer Available
  • 5
    Elbow – Part Number: 0090447
    Elbow
    Part Number: 0090447
      No Longer Available
  • 6
    Hose fitting – Part Number: 13455
    Hose fitting
    Part Number: 13455
      No Longer Available
  • 7
    Hose clamp – Part Number: 53635
    Hose clamp
    Part Number: 53635
      No Longer Available

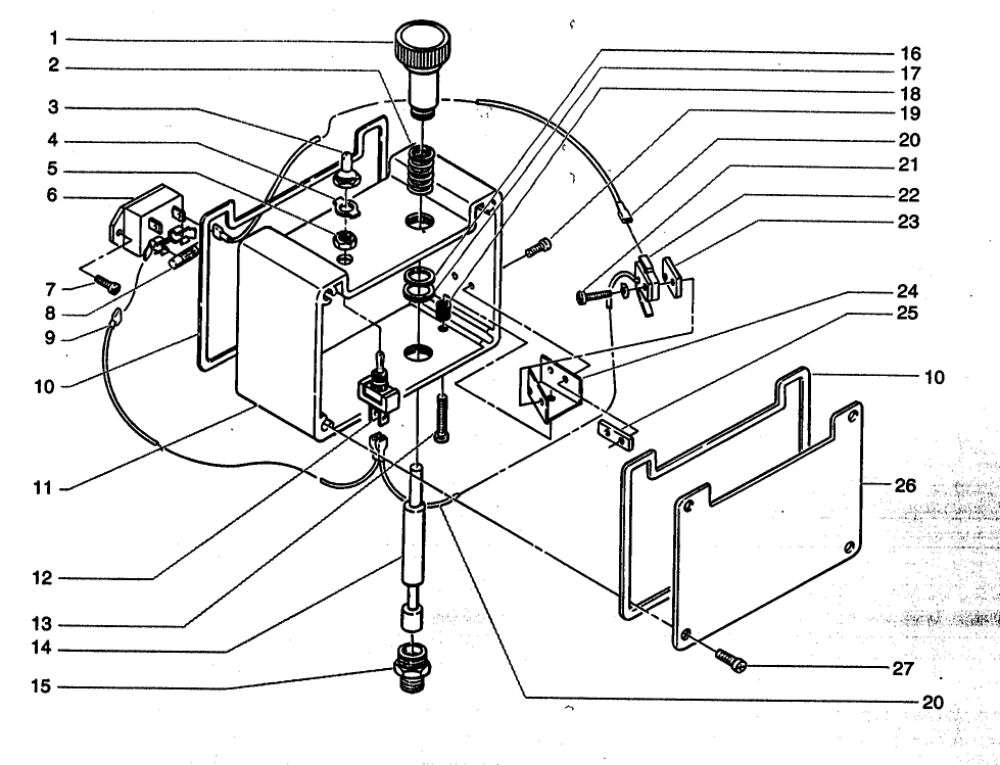

Pressure Control Assembly
Pressure Control Assembly Diagram and Parts List for  Wagner Paint Sprayer
  • 1
    Knob – Part Number: 0295426
    Knob
    Part Number: 0295426
      No Longer Available
  • 2
    Spring – Part Number: 02712
    Spring
    Part Number: 02712
      No Longer Available
  • 3
    Boot toggle – Part Number: 02585
    Boot toggle
    Part Number: 02585
      No Longer Available
  • 4
    Plate – Part Number: 0089986
    Plate
    Part Number: 0089986
      No Longer Available
  • 6
    Relay – Part Number: 19045
    Relay
    Part Number: 19045
      No Longer Available
  • 7
    Screw – Part Number: 9804928
    Screw
    Part Number: 9804928
      No Longer Available
  • 8
    Fuse – Part Number: 0275710
    Fuse
    Part Number: 0275710
      No Longer Available
  • 9
    Lead wire – Part Number: 0294170
    Lead wire
    Part Number: 0294170
      No Longer Available
  • 10
    Gasket – Part Number: 0291442
    Gasket
    Part Number: 0291442
      No Longer Available
  • 11
    Housing – Part Number: 0294622
    Housing
    Part Number: 0294622
      No Longer Available
  • 12
    Switch – Part Number: 53280
    Switch
    Part Number: 53280
      No Longer Available
  • 13
    Screw – Part Number: 9803102
    Screw
    Part Number: 9803102
      No Longer Available
  • 14
    Plunger – Part Number: 0294331
    Plunger
    Part Number: 0294331
      No Longer Available
Prime/Spray Valve Assembly
Prime/Spray Valve Assembly Diagram and Parts List for  Wagner Paint Sprayer
  • 1
    O-ring – Part Number: 9871046
    O-ring
    Part Number: 9871046
      No Longer Available
  • 2
    Dump valve – Part Number: 0294498
    Dump valve
    Part Number: 0294498
      No Longer Available
  • 3
    O-ring – Part Number: 9871045
    O-ring
    Part Number: 9871045
      No Longer Available
  • 4
    Dump valve – Part Number: 0294500
    Dump valve
    Part Number: 0294500
      No Longer Available
  • 5
    Washer – Part Number: 0294501
    Washer
    Part Number: 0294501
      No Longer Available
  • 6
    Retainer ring – Part Number: 9822516
    Retainer ring
    Part Number: 9822516
      No Longer Available
  • 7
    Washer – Part Number: 0294788
    Washer
    Part Number: 0294788
      No Longer Available
  • 8
    Handle – Part Number: 0294711
    Handle
    Part Number: 0294711
      No Longer Available
  • 9
    Prime/spray valve cartridge – Part Number: 0508110
    Prime/spray valve cartridge
    Part Number: 0508110
      No Longer Available
Transducer Assembly
Transducer Assembly Diagram and Parts List for  Wagner Paint Sprayer

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
