Elite 4500 Accessories Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Accessories
Elite 4500 Cart Assembly (2407310) Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Cart Assembly (2407310)
Elite 4500 Cart Assembly (2407311) Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Cart Assembly (2407311)
Elite 4500 High Pressure Filter Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 High Pressure Filter
Elite 4500 Inlet Valve Body Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Inlet Valve Body Assembly
Elite 4500 Main Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Main Assembly
Elite 4500 Outlet Valve Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Outlet Valve Assembly
Elite 4500 Pump Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Pump Assembly
Elite 4500 Siphon System Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Siphon System
Previous Showing All Parts Next
Elite 4500 Accessories
Elite 4500 Accessories Diagram and Parts List for  Titan Paint Sprayer

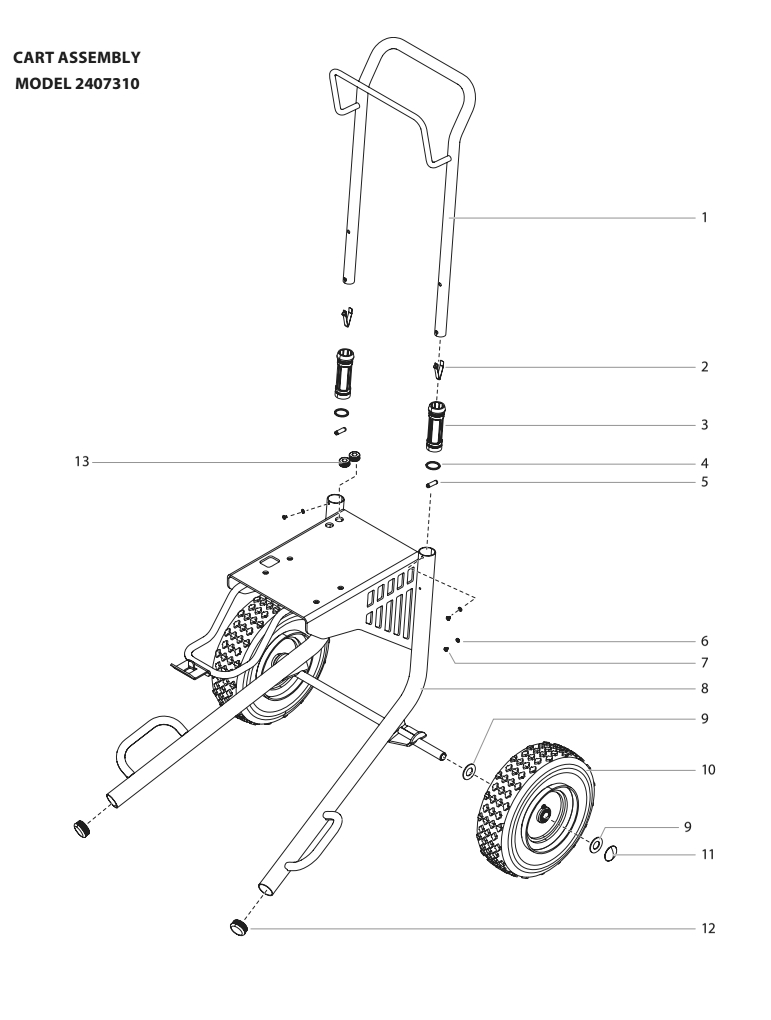

Elite 4500 Cart Assembly (2407310)
Elite 4500 Cart Assembly (2407310) Diagram and Parts List for  Titan Paint Sprayer
  • Cart Assembly – Part Number: 2403553a
    Cart Assembly
    Part Number: 2403553a
      No Longer Available
  • 1
    Handle Pkgd – Part Number: 0537215a
    Handle Pkgd
    Part Number: 0537215a
      Special Order
    $414.80
  • 2
    Snap Button – Part Number: 9841504
    Snap Button
    Part Number: 9841504
      Special Order
    $6.84
  • 3
    Handle Sleeve – Part Number: 590-504
    Handle Sleeve
    Part Number: 590-504
      Special Order
    $28.45
  • 4
    Handle Washer – Part Number: 590-506
    Handle Washer
    Part Number: 590-506
      Special Order
    $6.16
  • 5
    Roll Pin – Part Number: 590-508
    Roll Pin
    Part Number: 590-508
      Special Order
    $6.16
  • 6
    Lock Washer – Part Number: 856-002
    Lock Washer
    Part Number: 856-002
      Special Order
    $6.16
  • 7
    Screw – Part Number: 856-921
    Screw
    Part Number: 856-921
      Special Order
    $6.16
  • 8
    Cart assembly – Part Number: 2403431A
    Cart assembly
    Part Number: 2403431A
      Special Order
    $1831.71
  • 9
    Washer – Part Number: 0295687
    Washer
    Part Number: 0295687
      Special Order
    $6.16
  • 10
    Wheel – Part Number: 670-109
    Wheel
    Part Number: 670-109
      Special Order
    $140.46
  • 11
    Cap – Part Number: 800-019
    Cap
    Part Number: 800-019
      Special Order
    $15.71
  • 12
    Plug – Part Number: 9885571
    Plug
    Part Number: 9885571
      In Stock
    $6.16
  • 13
    Grommet, 7/16 – Part Number: 800-036
    Grommet, 7/16
    Part Number: 800-036
      Special Order
    $7.46

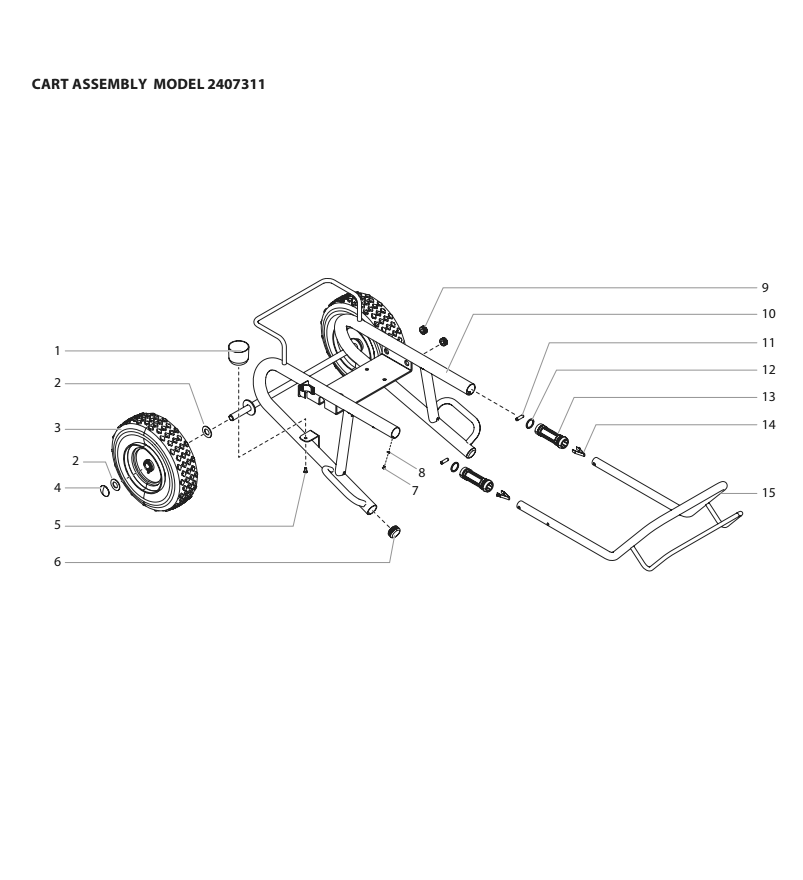

Elite 4500 Cart Assembly (2407311)
Elite 4500 Cart Assembly (2407311) Diagram and Parts List for  Titan Paint Sprayer
  • Cart Assembly – Part Number: 2402006a
    Cart Assembly
    Part Number: 2402006a
      No Longer Available
  • 1
    Drip Cup – Part Number: 700-1041
    Drip Cup
    Part Number: 700-1041
      Special Order
    $25.96
  • 2, 8
    Lock Washer – Part Number: 856-002
    Lock Washer
    Part Number: 856-002
      Special Order
    $6.16
  • 3
    Washer – Part Number: 0295687
    Washer
    Part Number: 0295687
      Special Order
    $6.16
  • 4
    Cap – Part Number: 800-019
    Cap
    Part Number: 800-019
      Special Order
    $15.71
  • 5
    Drip Cup Screw – Part Number: 9805230
    Drip Cup Screw
    Part Number: 9805230
      Special Order
    $6.16
  • 6
    Plug – Part Number: 9885571
    Plug
    Part Number: 9885571
      In Stock
    $6.16
  • 7
    Screw – Part Number: 856-921
    Screw
    Part Number: 856-921
      Special Order
    $6.16
  • 9
    Grommet, 7/16 – Part Number: 800-036
    Grommet, 7/16
    Part Number: 800-036
      Special Order
    $7.46
  • 10
    Frame – Part Number: 2402005a
    Frame
    Part Number: 2402005a
      No Longer Available
  • 11
    Roll Pin – Part Number: 590-508
    Roll Pin
    Part Number: 590-508
      Special Order
    $6.16
  • 12
    Handle Washer – Part Number: 590-506
    Handle Washer
    Part Number: 590-506
      Special Order
    $6.16
  • 13
    Handle Sleeve – Part Number: 590-504
    Handle Sleeve
    Part Number: 590-504
      Special Order
    $28.45
  • 14
    Snap Button – Part Number: 9841504
    Snap Button
    Part Number: 9841504
      Special Order
    $6.84
  • 15
    Handle, Pkgd – Part Number: 0537216a
    Handle, Pkgd
    Part Number: 0537216a
      Special Order
    $526.79

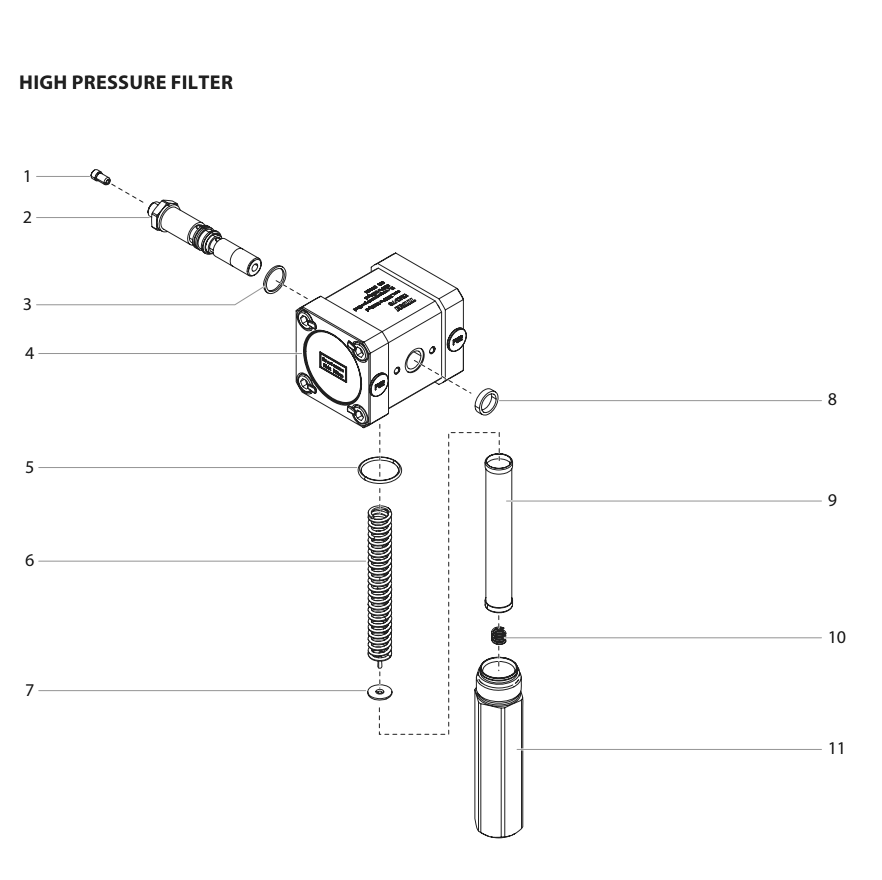

Elite 4500 High Pressure Filter
Elite 4500 High Pressure Filter Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Inlet Valve Body Assembly
Elite 4500 Inlet Valve Body Assembly Diagram and Parts List for  Titan Paint Sprayer

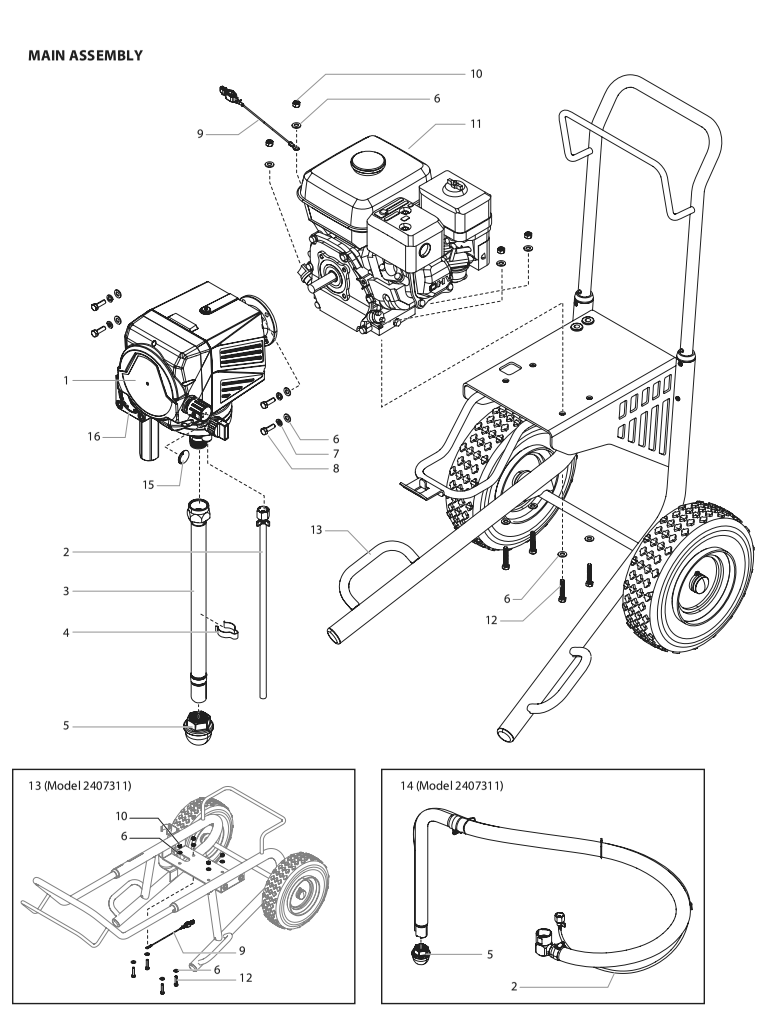

Elite 4500 Main Assembly
Elite 4500 Main Assembly Diagram and Parts List for  Titan Paint Sprayer

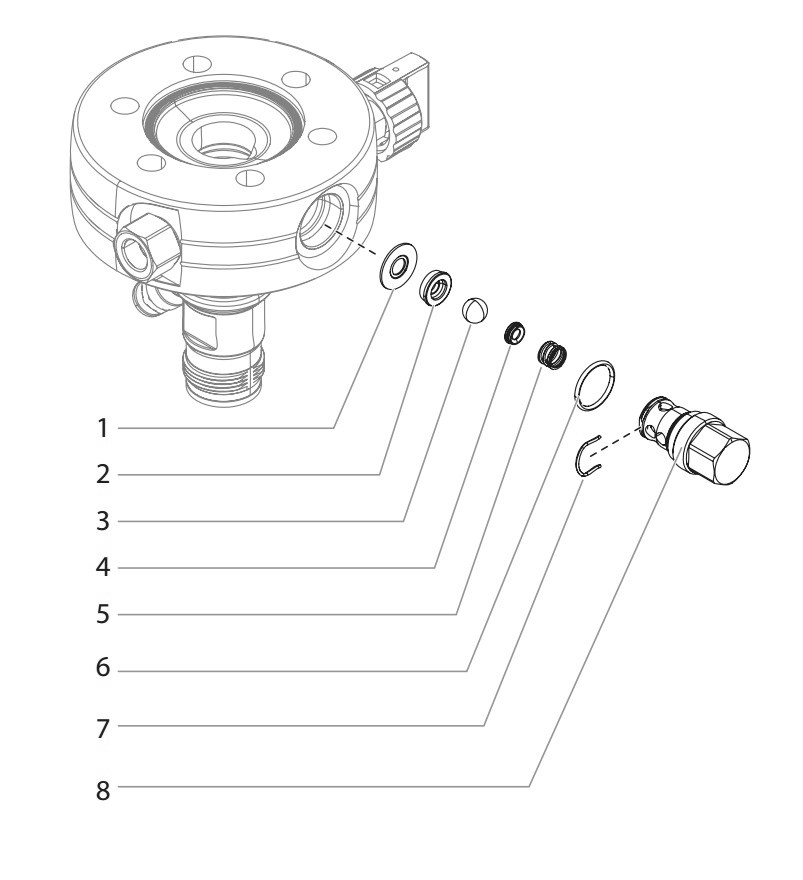

Elite 4500 Outlet Valve Assembly
Elite 4500 Outlet Valve Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 4500 Pump Assembly
Elite 4500 Pump Assembly Diagram and Parts List for  Titan Paint Sprayer
  • RELIEF VALVE ASSEMBLY. – Part Number: 169248
    RELIEF VALVE ASSEMBLY.
    Part Number: 169248
      Special Order
    $275.54
  • Elite 4500 Pump Assembly – Part Number: 2421643
    Elite 4500 Pump Assembly
    Part Number: 2421643
      Special Order
    $7117.62
  • Valve Repair Kit 4500 – Part Number: 2419852
    Valve Repair Kit 4500
    Part Number: 2419852
      No Longer Available
  • Diaphragm Assembly Gsh-33 – Part Number: 2419185
    Diaphragm Assembly Gsh-33
    Part Number: 2419185
      No Longer Available
  • 1
    Screw – Part Number: 9900308
    Screw
    Part Number: 9900308
      Special Order
    $6.16
  • 2
    Front Cover with Label Elite 4500 – Part Number: 2423844
    Front Cover with Label Elite 4500
    Part Number: 2423844
      Special Order
    $99.13
  • 3
    Filter, Foam – Part Number: 2404992
    Filter, Foam
    Part Number: 2404992
      Special Order
    $13.36
  • 4
    Return tube – Part Number: 2389777
    Return tube
    Part Number: 2389777
      Special Order
    $24.10
  • 5
    Fitting , Straight, Pneumatic – Part Number: 2400665
    Fitting , Straight, Pneumatic
    Part Number: 2400665
      Special Order
    $18.03
  • 6
    Hex Socket Head Cap Screw – Part Number: 9902105
    Hex Socket Head Cap Screw
    Part Number: 9902105
      Special Order
    $6.16
  • 7
    Baffle – Part Number: 2401092
    Baffle
    Part Number: 2401092
      Special Order
    $122.00
  • 8
    Gasket – Part Number: 2367485
    Gasket
    Part Number: 2367485
      Special Order
    $26.58
  • 9
    Housing – Part Number: 2389127
    Housing
    Part Number: 2389127
      Special Order
    $434.27
  • 10
    U Seal – Part Number: 9970210
    U Seal
    Part Number: 9970210
      No Longer Available
  • 11
    Plug – Part Number: 9904307
    Plug
    Part Number: 9904307
      No Longer Available
  • 12
    Sleeve – Part Number: 2400178
    Sleeve
    Part Number: 2400178
      Special Order
    $6.16
  • 13
    O-ring – Part Number: 2368785
    O-ring
    Part Number: 2368785
      Special Order
    $29.54
  • 14
    O-Ring – Part Number: 2410458
    O-Ring
    Part Number: 2410458
      Special Order
    $6.16
  • 15
    Screw – Part Number: 9900301
    Screw
    Part Number: 9900301
      No Longer Available
  • 16
    Hose – Part Number: 2389782
    Hose
    Part Number: 2389782
      Special Order
    $97.74
  • 17
    Fitting – Part Number: 97201
    Fitting
    Part Number: 97201
      Special Order
    $37.73
  • 18
    Fitting – Part Number: 34041
    Fitting
    Part Number: 34041
      Special Order
    $38.14
  • 19
    Adapter – Part Number: 2389410
    Adapter
    Part Number: 2389410
      Special Order
    $33.91
  • 20
    Lock Nut – Part Number: 3126242
    Lock Nut
    Part Number: 3126242
      Special Order
    $6.16
  • 21
    Control Valve Assembly – Part Number: 252294
    Control Valve Assembly
    Part Number: 252294
      Special Order
    $137.38
  • 22
    CLAMP – Part Number: 10858
    CLAMP
    Part Number: 10858
      Special Order
    $6.16
  • 23
    Pressure Control Knob – Part Number: 341219
    Pressure Control Knob
    Part Number: 341219
      Special Order
    $49.31
  • 24
    STOP SLEEVE – Part Number: 10859
    STOP SLEEVE
    Part Number: 10859
      Special Order
    $11.50
  • 25
    PRESSURE SPRING – Part Number: 10861
    PRESSURE SPRING
    Part Number: 10861
      Special Order
    $7.62
  • 26
    O-Ring – Part Number: 9971146
    O-Ring
    Part Number: 9971146
      No Longer Available
  • 27
    Dipstick – Part Number: 2370128
    Dipstick
    Part Number: 2370128
      Special Order
    $20.68
  • 28
    Plug – Part Number: 341349
    Plug
    Part Number: 341349
      Special Order
    $16.02
  • 29
    Pressure insert – Part Number: 2401855
    Pressure insert
    Part Number: 2401855
      Special Order
    $76.28
  • 30
    Fitting Assembly – Part Number: 2389407
    Fitting Assembly
    Part Number: 2389407
      Special Order
    $39.42
  • 31
    O-ring – Part Number: 3051678
    O-ring
    Part Number: 3051678
      Special Order
    $6.16
  • 32
    Sleeve – Part Number: 2370116
    Sleeve
    Part Number: 2370116
      Special Order
    $6.16
  • 33
    Washer – Part Number: 9920102
    Washer
    Part Number: 9920102
      No Longer Available
  • 34
    Hex Socker Head Cap Screw – Part Number: 9907079
    Hex Socker Head Cap Screw
    Part Number: 9907079
      Special Order
    $6.16
  • 35
    Piston – Part Number: 2401832
    Piston
    Part Number: 2401832
      Special Order
    $42.38
  • 36
    Spring – Part Number: 34357
    Spring
    Part Number: 34357
      Special Order
    $8.70
  • 37
    O-Ring – Part Number: 2337803
    O-Ring
    Part Number: 2337803
      Special Order
    $6.16
  • 38
    O-Ring – Part Number: 2368784
    O-Ring
    Part Number: 2368784
      Special Order
    $6.16
  • 39
    Pressure Insert – Part Number: 2416706
    Pressure Insert
    Part Number: 2416706
      No Longer Available
  • 42
    Pulsation Dampener – Part Number: 2419184
    Pulsation Dampener
    Part Number: 2419184
      Special Order
    $1806.39
  • 43
    Fitting – Part Number: 2399670
    Fitting
    Part Number: 2399670
      Special Order
    $31.70
  • 44
    Washer, Sealing, Copper – Part Number: 9970103
    Washer, Sealing, Copper
    Part Number: 9970103
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 45
    Outlet valve assy. Replacement – Part Number: 2413371
    Outlet valve assy. Replacement
    Part Number: 2413371
      Special Order
    $190.88
  • 46
    Pump Head – Part Number: 2395014
    Pump Head
    Part Number: 2395014
      Special Order
    $444.01
  • 48
    Inlet valve body assembly – Part Number: 2409743
    Inlet valve body assembly
    Part Number: 2409743
      Special Order
    $581.32
  • 49
    Washer – Part Number: 9920204
    Washer
    Part Number: 9920204
      Special Order
    $6.16

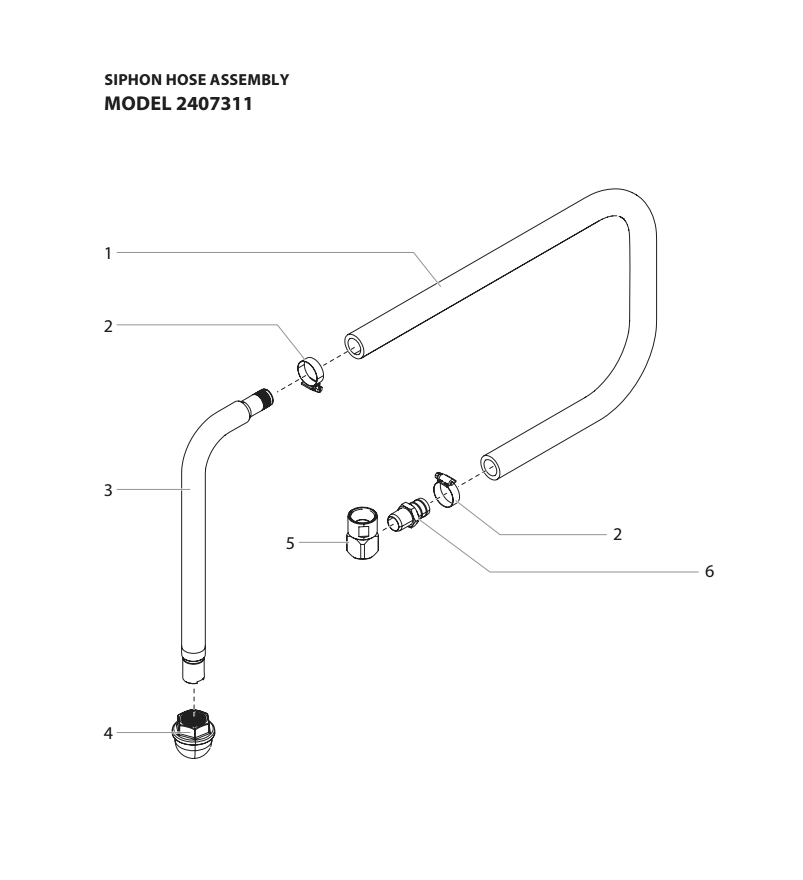

Elite 4500 Siphon System
Elite 4500 Siphon System Diagram and Parts List for  Titan Paint Sprayer
