Titan Parts

Titan Aircoat 620 Paint Sprayer Replacement Parts For Model AIRCOAT-620

We Sell Only Genuine Titan Parts

Popular Parts for AIRCOAT-620

Search Within Model

Questions & Answers for Titan AIRCOAT-620
Browse all Parts Search by Area
Air Motor Assembly Diagram and Parts List for  Titan Paint Sprayer
Air Motor Assembly
Automatic Filter, Lubricator, Regulator Assembly Diagram and Parts List for  Titan Paint Sprayer
Automatic Filter, Lubricator, Regulator Assembly
Cart Assembly Diagram and Parts List for  Titan Paint Sprayer
Cart Assembly
Fluid Pump Assembly Diagram and Parts List for  Titan Paint Sprayer
Fluid Pump Assembly
High Pressure Filter Diagram and Parts List for  Titan Paint Sprayer
High Pressure Filter
High Pressure Fluid Regulator Diagram and Parts List for  Titan Paint Sprayer
High Pressure Fluid Regulator
Main Assembly Diagram and Parts List for  Titan Paint Sprayer
Main Assembly
Motor/Pump Assembly Diagram and Parts List for  Titan Paint Sprayer
Motor/Pump Assembly
Upper Shroud Assembly Diagram and Parts List for  Titan Paint Sprayer
Upper Shroud Assembly
Previous Showing All Parts Next
Air Motor Assembly
Air Motor Assembly Diagram and Parts List for  Titan Paint Sprayer
  • AIR MOTOR REPAIR KIT, 620/630 – Part Number: 533925
    AIR MOTOR REPAIR KIT, 620/630
    Part Number: 533925
      Special Order
    $194.82
  • 1
    LIFT RING – Part Number: 533392
    LIFT RING
    Part Number: 533392
      Special Order
    $98.25
  • 2
    O-RING – Part Number: 533365
    O-RING
    Part Number: 533365
      Special Order
    $8.70
  • 4
    LOCKWIRE – Part Number: 533367
    LOCKWIRE
    Part Number: 533367
      Special Order
    $13.36
  • 5
    NUT, ADJUSTING – Part Number: 533368
    NUT, ADJUSTING
    Part Number: 533368
      Special Order
    $13.36
  • 6
    ROCKER, TOGGLE – Part Number: 533369
    ROCKER, TOGGLE
    Part Number: 533369
      Special Order
    $27.97
  • 7
    SPRING – Part Number: 533370
    SPRING
    Part Number: 533370
      Special Order
    $14.46
  • 8
    ARM, TOGGLE – Part Number: 533371
    ARM, TOGGLE
    Part Number: 533371
      Special Order
    $34.19
  • 9
    ACTUATOR, VALVE – Part Number: 533596
    ACTUATOR, VALVE
    Part Number: 533596
      Special Order
    $102.15
  • 10
    TRIP ROD YOKE – Part Number: 533373
    TRIP ROD YOKE
    Part Number: 533373
      Special Order
    $105.59
  • 11
    NUT, 5/16-INCH X 18 TPI – Part Number: 533374
    NUT, 5/16-INCH X 18 TPI
    Part Number: 533374
      Special Order
    $6.16
  • 12
    TOGGLE PIN – Part Number: 533375
    TOGGLE PIN
    Part Number: 533375
      Special Order
    $16.33
  • 13
    POPPET, VALVE – Part Number: 533376
    POPPET, VALVE
    Part Number: 533376
      Special Order
    $16.33
  • 14
    GROMMET, RUBBER – Part Number: 533377
    GROMMET, RUBBER
    Part Number: 533377
      Special Order
    $8.70
  • 16
    TRIP ROD – Part Number: 533587
    TRIP ROD
    Part Number: 533587
      Special Order
    $48.03
  • 17
    SCREW, 5/32 X 1/4 – Part Number: 533380
    SCREW, 5/32 X 1/4
    Part Number: 533380
      Special Order
    $6.16
  • 18
    CLIP, SPRING – Part Number: 533381
    CLIP, SPRING
    Part Number: 533381
      Special Order
    $24.24
  • 19
    PISTON – Part Number: 533394
    PISTON
    Part Number: 533394
      Special Order
    $718.63
  • 20
    VALVE POPPET ASSEMBLY – Part Number: 533128
    VALVE POPPET ASSEMBLY
    Part Number: 533128
      Special Order
    $30.00
  • 21
    PISTON ROD – Part Number: 533395
    PISTON ROD
    Part Number: 533395
      Special Order
    $179.07
  • 22
    SEAL, O-RING – Part Number: 533397
    SEAL, O-RING
    Part Number: 533397
      Special Order
    $16.33
  • 23
    SEAL, FLAT O-RING – Part Number: 533396
    SEAL, FLAT O-RING
    Part Number: 533396
      Special Order
    $16.33
  • 24
    ELBOW, 90 DEG – Part Number: 533588
    ELBOW, 90 DEG
    Part Number: 533588
      Special Order
    $31.23
  • 26
    Lock Washer – Part Number: 51357
    Lock Washer
    Part Number: 51357
      Special Order
    $6.16
  • 27
    SCREW – Part Number: 533399
    SCREW
    Part Number: 533399
      Special Order
    $6.16
  • 28
    BRACKET – Part Number: 533503
    BRACKET
    Part Number: 533503
      Special Order
    $29.38
  • 29
    BASE, AIR MOTOR – Part Number: 533400
    BASE, AIR MOTOR
    Part Number: 533400
      Special Order
    $891.97
  • 30
    SCREW – Part Number: 533504
    SCREW
    Part Number: 533504
      Special Order
    $6.16
  • 31
    COVER, FRONT – Part Number: 533506
    COVER, FRONT
    Part Number: 533506
      Special Order
    $64.11
  • 32
    COVER, REAR – Part Number: 533508
    COVER, REAR
    Part Number: 533508
      Special Order
    $83.86
  • 34
    GROUND SCREW – Part Number: 533510
    GROUND SCREW
    Part Number: 533510
      Special Order
    $6.16
  • 35
    PIN, COTTER – Part Number: 533441
    PIN, COTTER
    Part Number: 533441
      Special Order
    $6.16

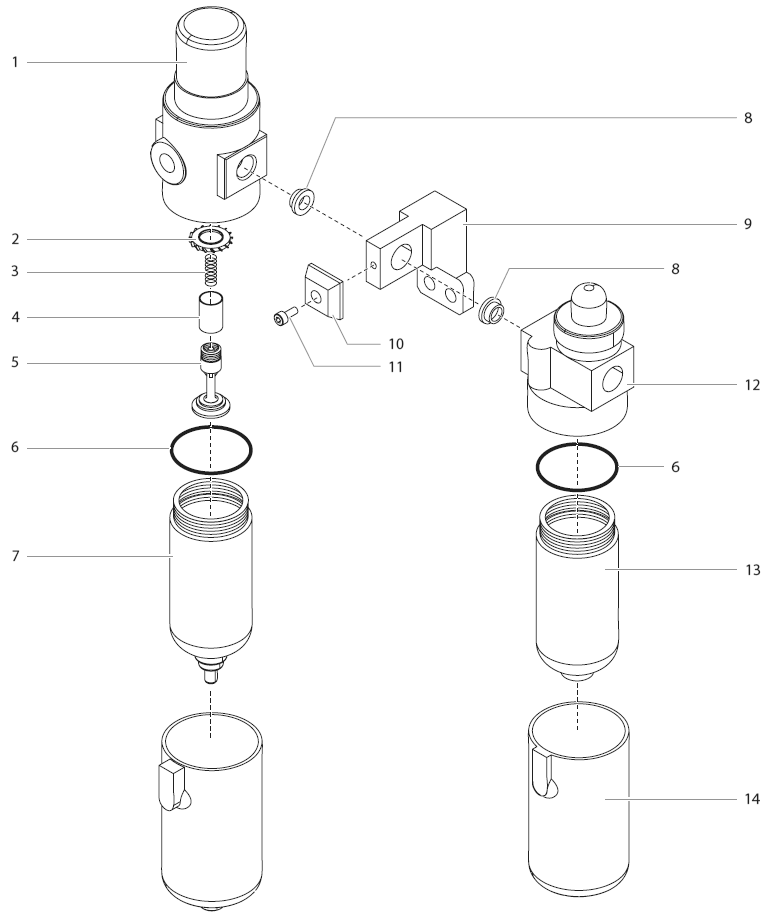

Automatic Filter, Lubricator, Regulator Assembly
Automatic Filter, Lubricator, Regulator Assembly Diagram and Parts List for  Titan Paint Sprayer

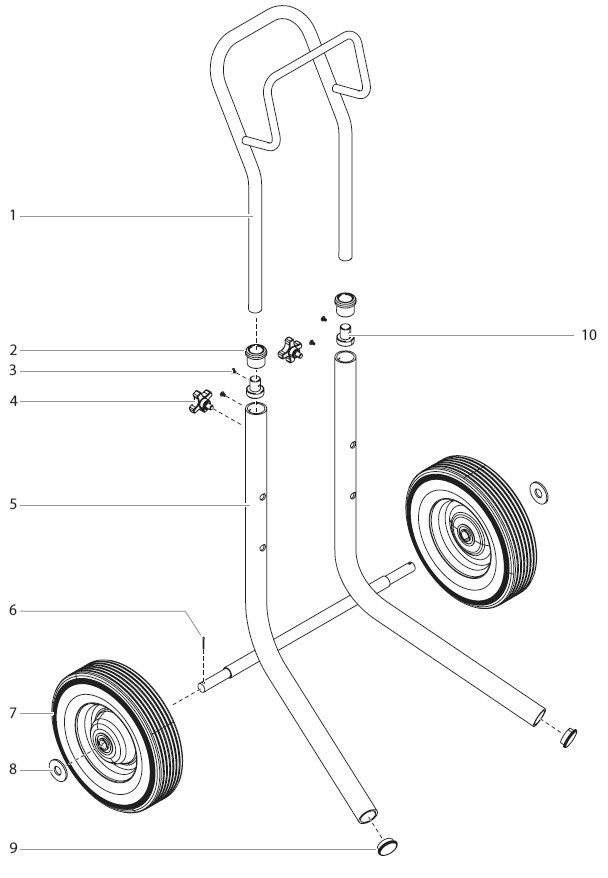

Cart Assembly
Cart Assembly Diagram and Parts List for  Titan Paint Sprayer
  • 1
    HANDLE ASSEMBLY – Part Number: 533545
    HANDLE ASSEMBLY
    Part Number: 533545
      Special Order
    $339.81
  • 2
    HANDLE SLEEVE – Part Number: 533546
    HANDLE SLEEVE
    Part Number: 533546
      Special Order
    $19.12
  • 3
    SCREW – Part Number: 533504
    SCREW
    Part Number: 533504
      Special Order
    $6.16
  • 4
    KNOB – Part Number: 533548
    KNOB
    Part Number: 533548
      Special Order
    $9.80
  • 6
    PIN – Part Number: 533550
    PIN
    Part Number: 533550
      Special Order
    $6.16
  • 7
    WHEEL – Part Number: 533551
    WHEEL
    Part Number: 533551
      Special Order
    $172.54
  • 8
    WHEEL SPACER – Part Number: 533552
    WHEEL SPACER
    Part Number: 533552
      Special Order
    $6.16
  • 9
    PLUG – Part Number: 533553
    PLUG
    Part Number: 533553
      Special Order
    $6.16
  • 10
    HANDLE, SLEEVE – Part Number: 533619
    HANDLE, SLEEVE
    Part Number: 533619
      Special Order
    $23.62
Fluid Pump Assembly
Fluid Pump Assembly Diagram and Parts List for  Titan Paint Sprayer
High Pressure Filter
High Pressure Filter Diagram and Parts List for  Titan Paint Sprayer
  • 2
    SPRING – Part Number: 533513
    SPRING
    Part Number: 533513
      Special Order
    $18.34
  • 3
    FILTER ELEMENT 60M – Part Number: 533514
    FILTER ELEMENT 60M
    Part Number: 533514
      Special Order
    $53.68
  • 4
    FILTER SUPPORT – Part Number: 533515
    FILTER SUPPORT
    Part Number: 533515
      Special Order
    $39.83
  • 5
    O-RING – Part Number: 533533
    O-RING
    Part Number: 533533
      Special Order
    $8.70
  • 6
    GASKET, PTFE – Part Number: 533523
    GASKET, PTFE
    Part Number: 533523
      Special Order
    $8.70
  • 7
    FILTER BODY – Part Number: 533524
    FILTER BODY
    Part Number: 533524
      Special Order
    $339.81
  • 8
    PIPE PLUG – Part Number: 533525
    PIPE PLUG
    Part Number: 533525
      Special Order
    $21.44
  • 9
    NIPPLE – Part Number: 533518
    NIPPLE
    Part Number: 533518
      Special Order
    $27.66
  • 10
    NIPPLE – Part Number: 533516
    NIPPLE
    Part Number: 533516
      Special Order
    $24.55
  • 11
    BALL VALVE – Part Number: 533517
    BALL VALVE
    Part Number: 533517
      Special Order
    $172.54
  • 12
    FITTING, FILTER OUTLET – Part Number: 533634
    FITTING, FILTER OUTLET
    Part Number: 533634
      Special Order
    $29.84
  • 13
    RETURN TUBE ASSEMBLY – Part Number: 533127
    RETURN TUBE ASSEMBLY
    Part Number: 533127
      Special Order
    $16.02
High Pressure Fluid Regulator
High Pressure Fluid Regulator Diagram and Parts List for  Titan Paint Sprayer
  • 1
    PRESSURE GAUGE – Part Number: 533526
    PRESSURE GAUGE
    Part Number: 533526
      Special Order
    $84.97
  • 2
    CAP – Part Number: 533527
    CAP
    Part Number: 533527
      Special Order
    $168.48
  • 3
    SCREW – Part Number: 533528
    SCREW
    Part Number: 533528
      Special Order
    $6.16
  • 4
    BAR – Part Number: 533529
    BAR
    Part Number: 533529
      Special Order
    $54.91
  • 5
    SLEEVE – Part Number: 533530
    SLEEVE
    Part Number: 533530
      Special Order
    $14.46
  • 6
    BALL VALVE – Part Number: 533531
    BALL VALVE
    Part Number: 533531
      Special Order
    $113.79
  • 7
    SEAT – Part Number: 533532
    SEAT
    Part Number: 533532
      Special Order
    $209.32
  • 8
    GASKET, COPPER – Part Number: 533618
    GASKET, COPPER
    Part Number: 533618
      Special Order
    $10.11
  • 9
    O-RING – Part Number: 533533
    O-RING
    Part Number: 533533
      Special Order
    $8.70
  • 10
    REGULATOR HOUSING – Part Number: 533534
    REGULATOR HOUSING
    Part Number: 533534
      Special Order
    $309.62
  • 11
    FITTING – Part Number: 533535
    FITTING
    Part Number: 533535
      Special Order
    $64.75
  • 12
    BAR, THREADED – Part Number: 533536
    BAR, THREADED
    Part Number: 533536
      Special Order
    $54.91
  • 13
    PISTON – Part Number: 533537
    PISTON
    Part Number: 533537
      Special Order
    $32.07
  • 14
    RETAINING RING – Part Number: 533538
    RETAINING RING
    Part Number: 533538
      Special Order
    $7.46
  • 15
    WASHER – Part Number: 533539
    WASHER
    Part Number: 533539
      Special Order
    $11.67
  • 16
    PACKING – Part Number: 533540
    PACKING
    Part Number: 533540
      Special Order
    $178.09
  • 17
    CYLINDER – Part Number: 533541
    CYLINDER
    Part Number: 533541
      Special Order
    $304.75
  • 18
    SPRING LOCATOR – Part Number: 533542
    SPRING LOCATOR
    Part Number: 533542
      Special Order
    $14.46
  • 19
    SPRING – Part Number: 533543
    SPRING
    Part Number: 533543
      Special Order
    $157.31
  • 20
    ADJUSTMENT KNOB – Part Number: 533544
    ADJUSTMENT KNOB
    Part Number: 533544
      Special Order
    $195.80
Main Assembly
Main Assembly Diagram and Parts List for  Titan Paint Sprayer
Motor/Pump Assembly
Motor/Pump Assembly Diagram and Parts List for  Titan Paint Sprayer

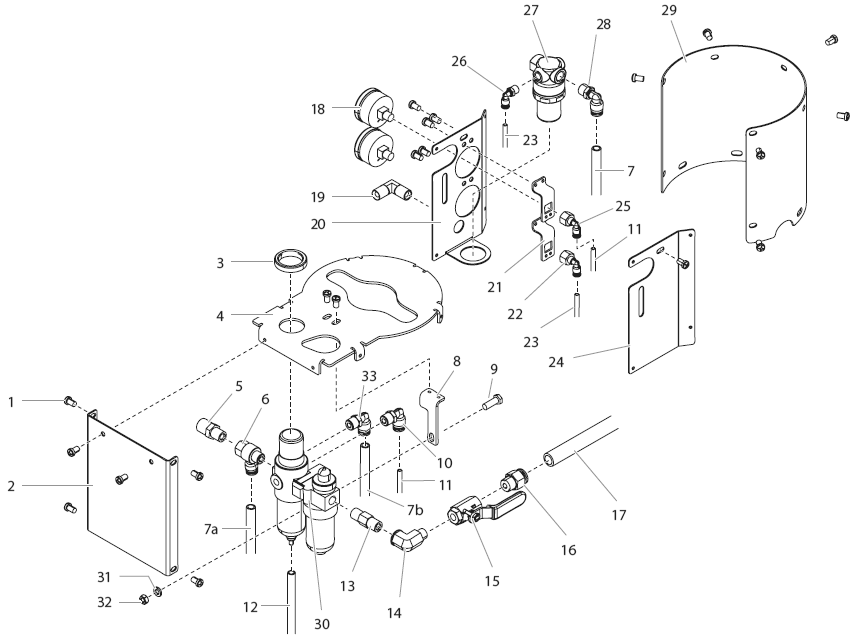

Upper Shroud Assembly
Upper Shroud Assembly Diagram and Parts List for  Titan Paint Sprayer
