Titan Parts

Titan Elite 3500 Paint Sprayer Replacement Parts For Model ELITE-3500

We Sell Only Genuine Titan Parts

Popular Parts for ELITE-3500

Search Within Model

Questions & Answers for Titan ELITE-3500
Browse all Parts Search by Area
Elite 3500 Accessories Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Accessories
Elite 3500 Cart Assembly (Model 0537012) Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Cart Assembly (Model 0537012)
Elite 3500 Cart Assembly (Model 0537013) Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Cart Assembly (Model 0537013)
Elite 3500 High Pressure Filter Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 High Pressure Filter
Elite 3500 Main Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Main Assembly
Elite 3500 Outlet Valve Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Outlet Valve Assembly
Elite 3500 Pump Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Pump Assembly
Elite 3500 Pusher Stem Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Pusher Stem Assembly
Elite 3500 Siphon Hose Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Siphon Hose Assembly
Previous Showing All Parts Next
Elite 3500 Accessories
Elite 3500 Accessories Diagram and Parts List for  Titan Paint Sprayer

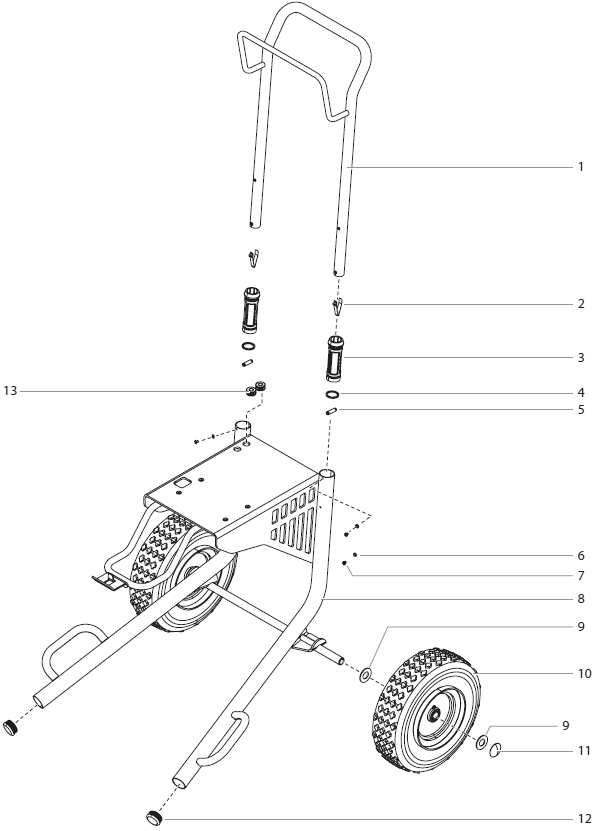

Elite 3500 Cart Assembly (Model 0537012)
Elite 3500 Cart Assembly (Model 0537012) Diagram and Parts List for  Titan Paint Sprayer
  • Cart Assembly – Part Number: 0537229a
    Cart Assembly
    Part Number: 0537229a
      Special Order
    $1037.07
  • 1
    Handle Pkgd – Part Number: 0537215a
    Handle Pkgd
    Part Number: 0537215a
      Special Order
    $414.80
  • 2
    Snap Button – Part Number: 9841504
    Snap Button
    Part Number: 9841504
      Special Order
    $6.84
  • 3
    Handle Sleeve – Part Number: 590-504
    Handle Sleeve
    Part Number: 590-504
      Special Order
    $28.45
  • 4
    Handle Washer – Part Number: 590-506
    Handle Washer
    Part Number: 590-506
      Special Order
    $6.16
  • 5
    Roll Pin – Part Number: 590-508
    Roll Pin
    Part Number: 590-508
      Special Order
    $6.16
  • 6
    Lock Washer – Part Number: 856-002
    Lock Washer
    Part Number: 856-002
      Special Order
    $6.16
  • 7
    Screw – Part Number: 856-921
    Screw
    Part Number: 856-921
      Special Order
    $6.16
  • 8
    Welded Frame – Part Number: 0537214a
    Welded Frame
    Part Number: 0537214a
      Special Order
    $1478.21
  • 9
    Washer – Part Number: 0295687
    Washer
    Part Number: 0295687
      Special Order
    $6.16
  • 10
    Wheel – Part Number: 670-109
    Wheel
    Part Number: 670-109
      Special Order
    $140.46
  • 11
    Cap – Part Number: 800-019
    Cap
    Part Number: 800-019
      Special Order
    $15.71
  • 12
    Plug – Part Number: 9885571
    Plug
    Part Number: 9885571
      In Stock
    $6.16
  • 13
    Grommet, 7/16 – Part Number: 800-036
    Grommet, 7/16
    Part Number: 800-036
      Special Order
    $7.46

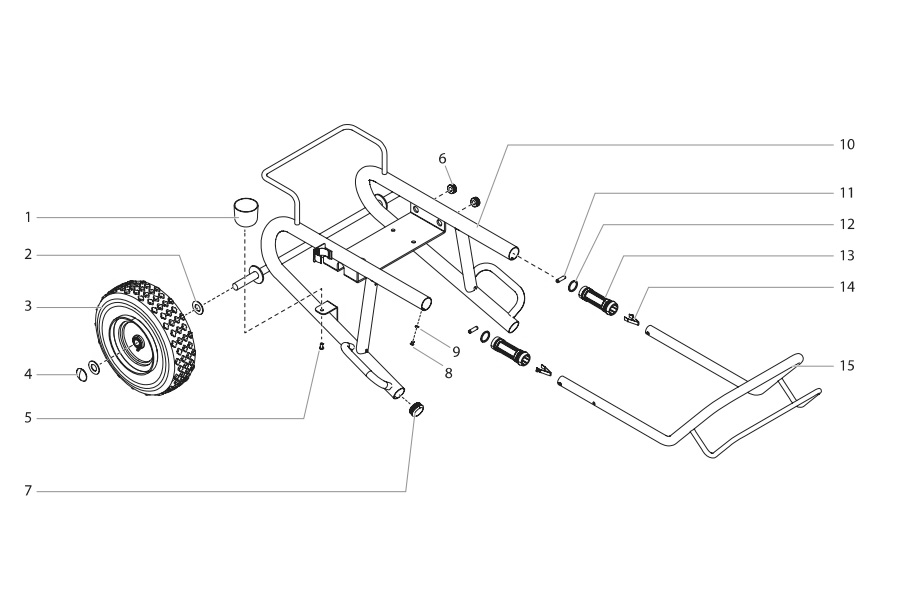

Elite 3500 Cart Assembly (Model 0537013)
Elite 3500 Cart Assembly (Model 0537013) Diagram and Parts List for  Titan Paint Sprayer
  • 1
    Drip Cup – Part Number: 700-1041
    Drip Cup
    Part Number: 700-1041
      Special Order
    $25.96
  • 2, 9
    Lock Washer – Part Number: 856-002
    Lock Washer
    Part Number: 856-002
      Special Order
    $6.16
  • 3
    Wheel – Part Number: 670-109
    Wheel
    Part Number: 670-109
      Special Order
    $140.46
  • 4
    Cap – Part Number: 800-019
    Cap
    Part Number: 800-019
      Special Order
    $15.71
  • 5
    Drip Cup Screw – Part Number: 9805230
    Drip Cup Screw
    Part Number: 9805230
      Special Order
    $6.16
  • 6
    Grommet, 7/16 – Part Number: 800-036
    Grommet, 7/16
    Part Number: 800-036
      Special Order
    $7.46
  • 7
    Plug – Part Number: 9885571
    Plug
    Part Number: 9885571
      In Stock
    $6.16
  • 8
    Screw – Part Number: 856-921
    Screw
    Part Number: 856-921
      Special Order
    $6.16
  • 10
    Cart assembly – Part Number: 2403431A
    Cart assembly
    Part Number: 2403431A
      Special Order
    $1831.71
  • 11
    Roll Pin – Part Number: 590-508
    Roll Pin
    Part Number: 590-508
      Special Order
    $6.16
  • 12
    Handle Washer – Part Number: 590-506
    Handle Washer
    Part Number: 590-506
      Special Order
    $6.16
  • 13
    Handle Sleeve – Part Number: 590-504
    Handle Sleeve
    Part Number: 590-504
      Special Order
    $28.45
  • 14
    Snap Button – Part Number: 9841504
    Snap Button
    Part Number: 9841504
      Special Order
    $6.84
  • 15
    Handle Pkgd – Part Number: 0537215a
    Handle Pkgd
    Part Number: 0537215a
      Special Order
    $414.80

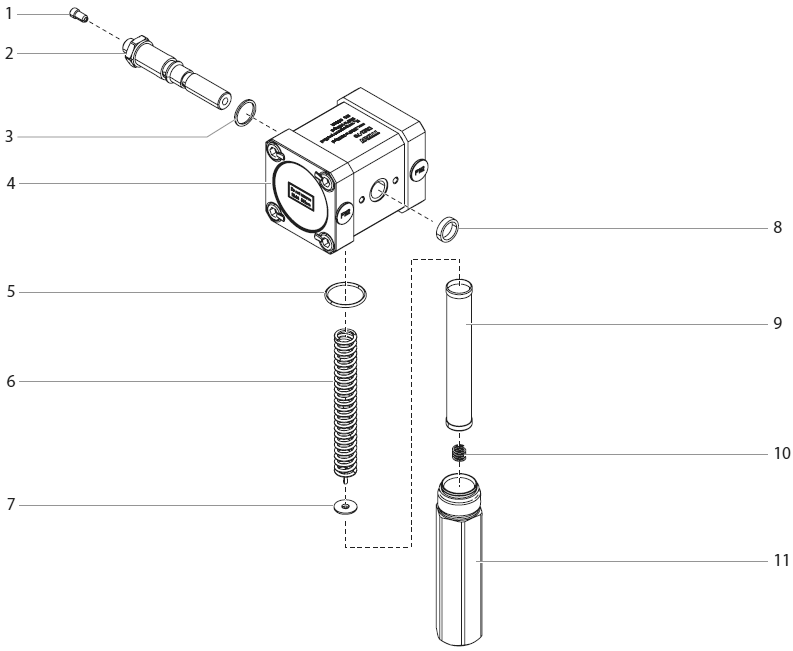

Elite 3500 High Pressure Filter
Elite 3500 High Pressure Filter Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Main Assembly
Elite 3500 Main Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Outlet Valve Assembly
Elite 3500 Outlet Valve Assembly Diagram and Parts List for  Titan Paint Sprayer
Elite 3500 Pump Assembly
Elite 3500 Pump Assembly Diagram and Parts List for  Titan Paint Sprayer
  • VALVE KIT ELITE 3000/3500 & PL – Part Number: 537903
    VALVE KIT ELITE 3000/3500 & PL
    Part Number: 537903
      Special Order
    $145.28
  • 1
    Manifold Pump – Part Number: 2354418
    Manifold Pump
    Part Number: 2354418
      Special Order
    $413.82
  • 2
    Manifold Gasket – Part Number: 2359781
    Manifold Gasket
    Part Number: 2359781
      Special Order
    $10.57
  • 3
    Front Cover – Part Number: 2354707
    Front Cover
    Part Number: 2354707
      Special Order
    $92.88
  • 4
    Screw – Part Number: 9900308
    Screw
    Part Number: 9900308
      Special Order
    $6.16
  • 5
    Regulator Assembly – Part Number: 340222
    Regulator Assembly
    Part Number: 340222
      Special Order
    $177.62
  • 6
    PRESSURE SPRING – Part Number: 10861
    PRESSURE SPRING
    Part Number: 10861
      Special Order
    $7.62
  • 7
    Pressure Control Knob – Part Number: 341219
    Pressure Control Knob
    Part Number: 341219
      Special Order
    $49.31
  • 8
    STOP SLEEVE – Part Number: 10859
    STOP SLEEVE
    Part Number: 10859
      Special Order
    $11.50
  • 9
    CLAMP – Part Number: 10858
    CLAMP
    Part Number: 10858
      Special Order
    $6.16
  • 10
    Plug – Part Number: 9904307
    Plug
    Part Number: 9904307
      No Longer Available
  • 11
    U Seal – Part Number: 9970210
    U Seal
    Part Number: 9970210
      No Longer Available
  • 12
    Screw – Part Number: 9900301
    Screw
    Part Number: 9900301
      No Longer Available
  • 13
    Flange Assembly – Part Number: 2360991
    Flange Assembly
    Part Number: 2360991
      Special Order
    $425.51
  • 14
    O-Ring – Part Number: 2337102
    O-Ring
    Part Number: 2337102
      Special Order
    $6.16
  • 15
    Gear Ring – Part Number: 2334008
    Gear Ring
    Part Number: 2334008
      Special Order
    $17.72
  • 16
    Screw – Part Number: 9902101
    Screw
    Part Number: 9902101
      No Longer Available
  • 17
    Washer – Part Number: 9920304
    Washer
    Part Number: 9920304
      No Longer Available
  • 18
    Planetary Gear Set – Part Number: 2343682
    Planetary Gear Set
    Part Number: 2343682
      Special Order
    $412.85
  • 19
    Retaining Ring – Part Number: 2337078
    Retaining Ring
    Part Number: 2337078
      Special Order
    $6.16
  • 20
    Washer – Part Number: 3061423
    Washer
    Part Number: 3061423
      Special Order
    $6.16
  • 21
    Piston – Part Number: 2333996
    Piston
    Part Number: 2333996
      Special Order
    $98.25
  • 22
    Compression Spring – Part Number: 2337076
    Compression Spring
    Part Number: 2337076
      Special Order
    $6.16
  • 23
    O-Ring – Part Number: 2337113
    O-Ring
    Part Number: 2337113
      Special Order
    $6.16
  • 24
    O-Ring – Part Number: 2337112
    O-Ring
    Part Number: 2337112
      Special Order
    $6.16
  • 25
    Pressure Vessel – Part Number: 2336971
    Pressure Vessel
    Part Number: 2336971
      Special Order
    $176.60
  • 26
    DIAPHRAGM REPAIR KIT – Part Number: 537904
    DIAPHRAGM REPAIR KIT
    Part Number: 537904
      Special Order
    $132.25
  • 27
    Washer, Sealing, Copper – Part Number: 9970103
    Washer, Sealing, Copper
    Part Number: 9970103
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 28
    Outlet Plug – Part Number: 9904302
    Outlet Plug
    Part Number: 9904302
      No Longer Available
  • 29
    Elite Filter Assembly – Part Number: 2374324
    Elite Filter Assembly
    Part Number: 2374324
      Special Order
    $1049.73
  • 30
    RELIEF VALVE ASSEMBLY. – Part Number: 169248
    RELIEF VALVE ASSEMBLY.
    Part Number: 169248
      Special Order
    $275.54
  • 31
    FITTING – Part Number: 344323
    FITTING
    Part Number: 344323
      Special Order
    $28.76
  • 32
    Pump Head – Part Number: 2353874
    Pump Head
    Part Number: 2353874
      No Longer Available
  • 32a
    Pump Head – Part Number: 2369435
    Pump Head
    Part Number: 2369435
      Special Order
    $66.30
  • 33
    Outlet valve assy. Replacement – Part Number: 2413371
    Outlet valve assy. Replacement
    Part Number: 2413371
      Special Order
    $190.88
  • 34
    Plug – Part Number: 9904306
    Plug
    Part Number: 9904306
      Special Order
    $18.03
  • 35
    Seal – Part Number: 9970218
    Seal
    Part Number: 9970218
      Special Order
    $9.18
  • 36
    Pusher Stem Assembly – Part Number: 2334402
    Pusher Stem Assembly
    Part Number: 2334402
      Special Order
    $245.35
  • 37
    Washer – Part Number: 9920134
    Washer
    Part Number: 9920134
      Special Order
    $6.16
  • 38
    Screw – Part Number: 9900217
    Screw
    Part Number: 9900217
      Special Order
    $6.16

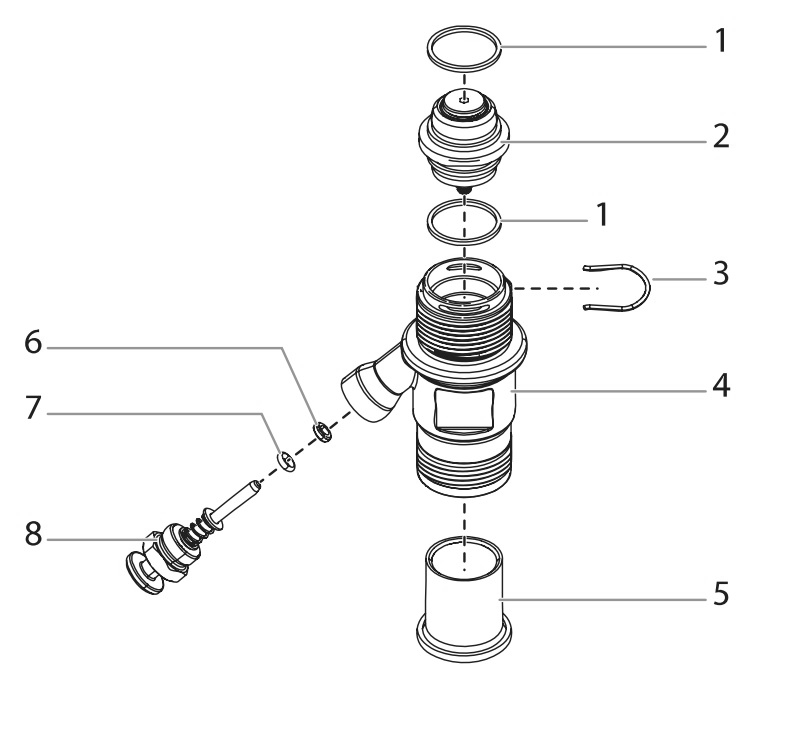

Elite 3500 Pusher Stem Assembly
Elite 3500 Pusher Stem Assembly Diagram and Parts List for  Titan Paint Sprayer
  • 1
    Sealing Ring – Part Number: 341331
    Sealing Ring
    Part Number: 341331
      Special Order
    $13.67
  • 3
    Clip – Part Number: 341336
    Clip
    Part Number: 341336
      Special Order
    $7.62
  • 4
    Inlet Housing – Part Number: 2334383
    Inlet Housing
    Part Number: 2334383
      Special Order
    $46.90
  • 5
    INLET – Part Number: 340339
    INLET
    Part Number: 340339
      Special Order
    $25.65
  • 6
    Wiper – Part Number: 341316
    Wiper
    Part Number: 341316
      Special Order
    $7.62
  • 7
    O-Ring – Part Number: 9971486
    O-Ring
    Part Number: 9971486
      Special Order
    $46.90
  • 8
    Inlet Valve Pusher Assembly – Part Number: 2337033
    Inlet Valve Pusher Assembly
    Part Number: 2337033
      Special Order
    $89.12

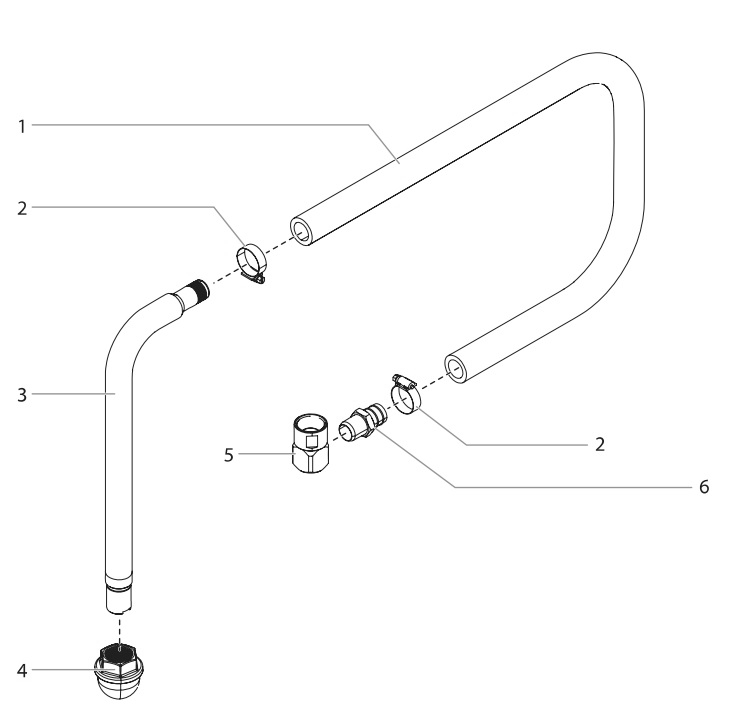

Elite 3500 Siphon Hose Assembly
Elite 3500 Siphon Hose Assembly Diagram and Parts List for  Titan Paint Sprayer
