Page A Diagram and Parts List for  Craftsman Paint Sprayer
Page A
Page B Diagram and Parts List for  Craftsman Paint Sprayer
Page B
Page C Diagram and Parts List for  Craftsman Paint Sprayer
Page C
Page D Diagram and Parts List for  Craftsman Paint Sprayer
Page D
Page E Diagram and Parts List for  Craftsman Paint Sprayer
Page E
Page F Diagram and Parts List for  Craftsman Paint Sprayer
Page F
Previous Showing All Parts Next

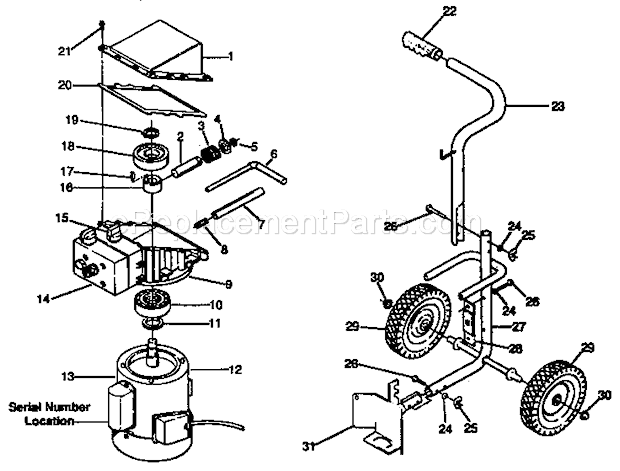

Page A
Page A Diagram and Parts List for  Craftsman Paint Sprayer
  • A-1
    Cover, Front – Part Number: 0288772
    Cover, Front
    Part Number: 0288772
      No Longer Available
  • A-2
    Piston – Part Number: 0089513
    Piston
    Part Number: 0089513
      No Longer Available
  • A-3
    Spring – Part Number: 0005311
    Spring
    Part Number: 0005311
      No Longer Available
  • A-5
    Ring 5Pk – Part Number: STD582043
    Ring 5Pk
    Part Number: STD582043
      No Longer Available
  • A-6
    Oil Suction Tube Assembly – Part Number: 0093709
    Oil Suction Tube Assembly
    Part Number: 0093709
      No Longer Available
  • A-7
    Tube, Oil Return – Part Number: 0093861
    Tube, Oil Return
    Part Number: 0093861
      No Longer Available
  • A-8
    Connector – Part Number: 0089261
    Connector
    Part Number: 0089261
      Special Order
    $5.95
  • A-9
    Housing, Hydraulic – Part Number: 0288186
    Housing, Hydraulic
    Part Number: 0288186
      No Longer Available
  • A-9A
    Plug, Oil – Part Number: 9885530
    Plug, Oil
    Part Number: 9885530
      No Longer Available
  • A-10
    Bearing – Part Number: 0089929
    Bearing
    Part Number: 0089929
      No Longer Available
  • A-11
    Seal – Part Number: 0089930
    Seal
    Part Number: 0089930
      No Longer Available
  • A-12
    Motor – Part Number: 0288187
    Motor
    Part Number: 0288187
      No Longer Available
  • A-13
    Label, Warning – Part Number: 0270815
    Label, Warning
    Part Number: 0270815
      No Longer Available
  • A-15
    Knob, Pressure Control – Part Number: 0288775
    Knob, Pressure Control
    Part Number: 0288775
      No Longer Available
  • A-16
    Sleeve – Part Number: 0089495
    Sleeve
    Part Number: 0089495
      No Longer Available
  • A-17
    Key – Part Number: 0089829
    Key
    Part Number: 0089829
      No Longer Available
  • A-19
    Ring, Retaining – Part Number: 0047393
    Ring, Retaining
    Part Number: 0047393
      No Longer Available
  • A-20
    Gasket – Part Number: 0288774
    Gasket
    Part Number: 0288774
      No Longer Available
  • A-21
    Screw, Cover – Part Number: 0281339
    Screw, Cover
    Part Number: 0281339
      No Longer Available
  • A-22
    Grip, Handle – Part Number: 0288478
    Grip, Handle
    Part Number: 0288478
      No Longer Available
  • A-23
    Handle, Cart – Part Number: 0270357
    Handle, Cart
    Part Number: 0270357
      No Longer Available
  • A-24
    Washer, Lock – Part Number: 9821503
    Washer, Lock
    Part Number: 9821503
      No Longer Available
  • A-25
    Nut, Wing – Part Number: 9810111
    Nut, Wing
    Part Number: 9810111
      No Longer Available
  • A-26
    Screw 5Pk – Part Number: STD522515
    Screw 5Pk
    Part Number: STD522515
      No Longer Available
  • A-27
    Cart Assembly – Part Number: 0270356
    Cart Assembly
    Part Number: 0270356
      No Longer Available
  • A-28
    Clamp, Motor – Part Number: 0270367
    Clamp, Motor
    Part Number: 0270367
      No Longer Available
  • A-29
    Wheel – Part Number: 0270359
    Wheel
    Part Number: 0270359
      No Longer Available
  • A-30
    Cap, Hub – Part Number: 0275728
    Cap, Hub
    Part Number: 0275728
      No Longer Available
  • A-800
    Fluid Hyd Qt – Part Number: 0088009
    Fluid Hyd Qt
    Part Number: 0088009
      No Longer Available
  • A-800
    Gun Filter – Part Number: 0089731
    Gun Filter
    Part Number: 0089731
      No Longer Available
  • A-800
    Hose Connector – Part Number: 0093896
    Hose Connector
    Part Number: 0093896
      No Longer Available
  • A-800
    Filter – Part Number: 0154675
    Filter
    Part Number: 0154675
      No Longer Available
  • A-800
    Zip Tip – Part Number: 0154682
    Zip Tip
    Part Number: 0154682
      No Longer Available
  • A-800
    Print Roller – Part Number: 0155206C
    Print Roller
    Part Number: 0155206C
      No Longer Available
  • A-800
    Roller Cvr – Part Number: 0155208
    Roller Cvr
    Part Number: 0155208
      No Longer Available
  • A-800
    Man, Own – Part Number: 0270867
    Man, Own
    Part Number: 0270867
      No Longer Available
  • A-800
    Hose, Wireless,50'X1/4 – Part Number: 0270118
    Hose, Wireless,50'X1/4
    Part Number: 0270118
      No Longer Available
  • A-800
    Primer – Part Number: 0270951
    Primer
    Part Number: 0270951
      No Longer Available
  • A-800
    Paint Hose – Part Number: 0291007
    Paint Hose
    Part Number: 0291007
      No Longer Available
  • A-800
    Gx-10 2 Finger Mtl Airless Spray Gun – Part Number: 0501029
    Gx-10 2 Finger Mtl Airless Spray Gun
    Part Number: 0501029
      No Longer Available

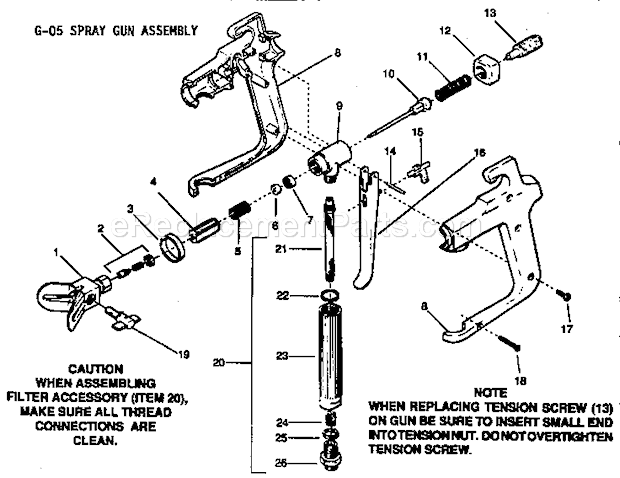

Page B
Page B Diagram and Parts List for  Craftsman Paint Sprayer
  • B-3
    Ring – Part Number: 0089696
    Ring
    Part Number: 0089696
      No Longer Available
  • B-4
    Diffuser – Part Number: 0089697
    Diffuser
    Part Number: 0089697
      No Longer Available
  • B-5
    Spring – Part Number: 0055203
    Spring
    Part Number: 0055203
      No Longer Available
  • B-6
    Retainer – Part Number: 0071380
    Retainer
    Part Number: 0071380
      No Longer Available
  • B-11
    Spring – Part Number: 0034453
    Spring
    Part Number: 0034453
      No Longer Available
  • B-12
    Nut – Part Number: 0089708
    Nut
    Part Number: 0089708
      No Longer Available
  • B-13
    Screw, Tension – Part Number: 0089707
    Screw, Tension
    Part Number: 0089707
      No Longer Available
  • B-15
    Lock, Trigger – Part Number: 0089706
    Lock, Trigger
    Part Number: 0089706
      No Longer Available
  • B-17
    Screw, Handle – Part Number: 9902203
    Screw, Handle
    Part Number: 9902203
      No Longer Available
  • B-19
    Zip Tip – Part Number: 0154682
    Zip Tip
    Part Number: 0154682
      No Longer Available
  • B-20
    Gun Filter – Part Number: 0089731
    Gun Filter
    Part Number: 0089731
      No Longer Available
  • B-22
    Washer – Part Number: 0089694
    Washer
    Part Number: 0089694
      No Longer Available
  • B-24
    Spring – Part Number: 0043590
    Spring
    Part Number: 0043590
      No Longer Available
  • B-25
    Ring Sealing – Part Number: 0043260
    Ring Sealing
    Part Number: 0043260
      No Longer Available
  • B-26
    Fitting, Inlet – Part Number: 0089693
    Fitting, Inlet
    Part Number: 0089693
      No Longer Available
  • B-800
    Gx-10 2 Finger Mtl Airless Spray Gun – Part Number: 0501029
    Gx-10 2 Finger Mtl Airless Spray Gun
    Part Number: 0501029
      No Longer Available
  • B-800
    Paint Hose – Part Number: 0291007
    Paint Hose
    Part Number: 0291007
      No Longer Available
  • B-800
    Primer – Part Number: 0270951
    Primer
    Part Number: 0270951
      No Longer Available
  • B-800
    Hose, Wireless,50'X1/4 – Part Number: 0270118
    Hose, Wireless,50'X1/4
    Part Number: 0270118
      No Longer Available
  • B-800
    Man, Own – Part Number: 0270867
    Man, Own
    Part Number: 0270867
      No Longer Available
  • B-800
    Roller Cvr – Part Number: 0155208
    Roller Cvr
    Part Number: 0155208
      No Longer Available
  • B-800
    Print Roller – Part Number: 0155206C
    Print Roller
    Part Number: 0155206C
      No Longer Available
  • B-800
    Zip Tip – Part Number: 0154682
    Zip Tip
    Part Number: 0154682
      No Longer Available
  • B-800
    Filter – Part Number: 0154675
    Filter
    Part Number: 0154675
      No Longer Available
  • B-800
    Hose Connector – Part Number: 0093896
    Hose Connector
    Part Number: 0093896
      No Longer Available
  • B-800
    Gun Filter – Part Number: 0089731
    Gun Filter
    Part Number: 0089731
      No Longer Available
  • B-800
    Fluid Hyd Qt – Part Number: 0088009
    Fluid Hyd Qt
    Part Number: 0088009
      No Longer Available

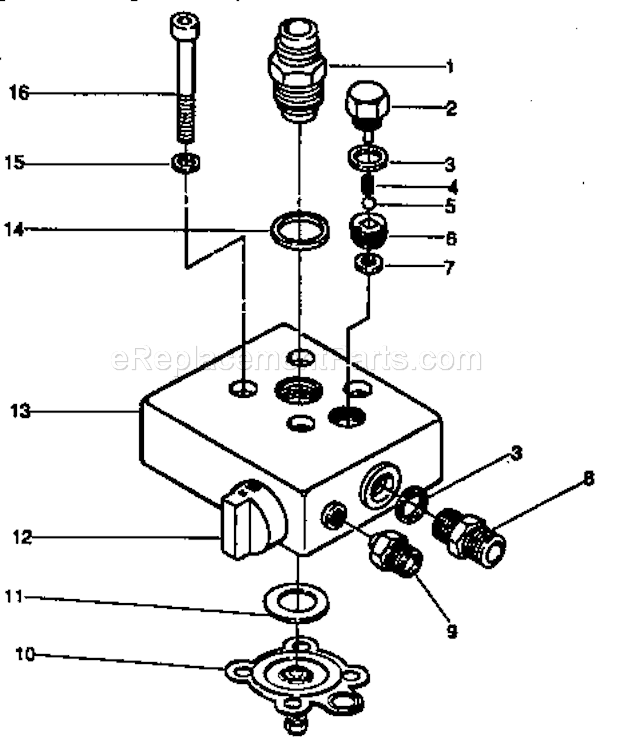

Page C
Page C Diagram and Parts List for  Craftsman Paint Sprayer
Page D
Page D Diagram and Parts List for  Craftsman Paint Sprayer
  • D-1
    Suction Ay – Part Number: 0278254
    Suction Ay
    Part Number: 0278254
      No Longer Available
  • D-2
    Nut – Part Number: 0090622
    Nut
    Part Number: 0090622
      No Longer Available
  • D-3
    ELBOW, ADAPTER, 3/4\ X 1\ – Part Number: 281314
    ELBOW, ADAPTER, 3/4\ X 1\
    Part Number: 281314
      Special Order
    $24.60
  • D-4
    Ring, Snap – Part Number: 0088931
    Ring, Snap
    Part Number: 0088931
      No Longer Available
  • D-5
    Suction Ay – Part Number: 0278254
    Suction Ay
    Part Number: 0278254
      No Longer Available
  • D-6
    Clamp – Part Number: 0089882
    Clamp
    Part Number: 0089882
      No Longer Available
  • D-7
    Adapter – Part Number: 0088757
    Adapter
    Part Number: 0088757
      No Longer Available
  • D-8
    Housing, Filter – Part Number: 0089740
    Housing, Filter
    Part Number: 0089740
      No Longer Available
  • D-9
    Clip, Retaining – Part Number: 0047825
    Clip, Retaining
    Part Number: 0047825
      No Longer Available
  • D-10
    Filter – Part Number: 0029604
    Filter
    Part Number: 0029604
      No Longer Available
  • D-11
    Washer – Part Number: 0093871
    Washer
    Part Number: 0093871
      No Longer Available
  • D-12
    Return Tube Assembly – Part Number: 0270137
    Return Tube Assembly
    Part Number: 0270137
      No Longer Available
  • D-13
    Fitting – Part Number: 0088715
    Fitting
    Part Number: 0088715
      No Longer Available
  • D-14
    Clamp – Part Number: 0089096
    Clamp
    Part Number: 0089096
      No Longer Available
  • D-15
    Tubing – Part Number: 0270363
    Tubing
    Part Number: 0270363
      No Longer Available
  • D-800
    Gx-10 2 Finger Mtl Airless Spray Gun – Part Number: 0501029
    Gx-10 2 Finger Mtl Airless Spray Gun
    Part Number: 0501029
      No Longer Available
  • D-800
    Paint Hose – Part Number: 0291007
    Paint Hose
    Part Number: 0291007
      No Longer Available
  • D-800
    Primer – Part Number: 0270951
    Primer
    Part Number: 0270951
      No Longer Available
  • D-800
    Man, Own – Part Number: 0270867
    Man, Own
    Part Number: 0270867
      No Longer Available
  • D-800
    Hose, Wireless,50'X1/4 – Part Number: 0270118
    Hose, Wireless,50'X1/4
    Part Number: 0270118
      No Longer Available
  • D-800
    Roller Cvr – Part Number: 0155208
    Roller Cvr
    Part Number: 0155208
      No Longer Available
  • D-800
    Print Roller – Part Number: 0155206C
    Print Roller
    Part Number: 0155206C
      No Longer Available
  • D-800
    Filter – Part Number: 0154675
    Filter
    Part Number: 0154675
      No Longer Available
  • D-800
    Zip Tip – Part Number: 0154682
    Zip Tip
    Part Number: 0154682
      No Longer Available
  • D-800
    Hose Connector – Part Number: 0093896
    Hose Connector
    Part Number: 0093896
      No Longer Available
  • D-800
    Gun Filter – Part Number: 0089731
    Gun Filter
    Part Number: 0089731
      No Longer Available
  • D-800
    Fluid Hyd Qt – Part Number: 0088009
    Fluid Hyd Qt
    Part Number: 0088009
      No Longer Available

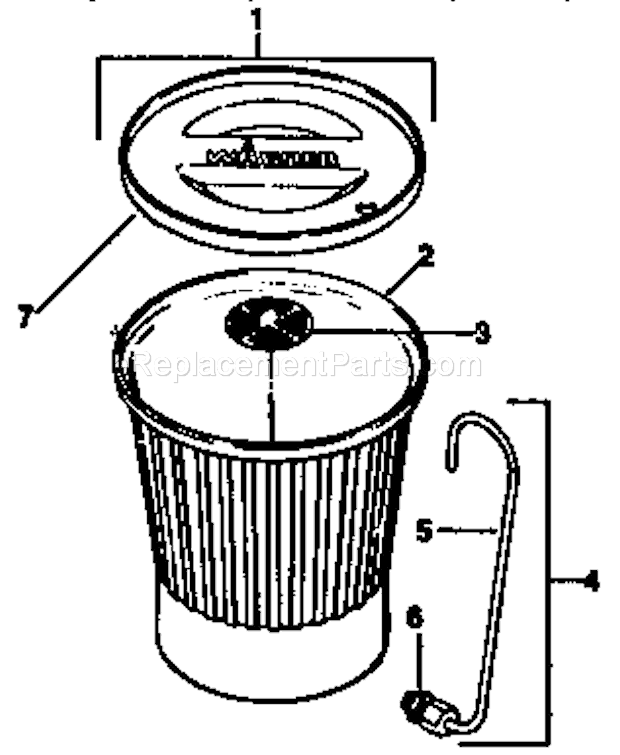

Page E
Page E Diagram and Parts List for  Craftsman Paint Sprayer

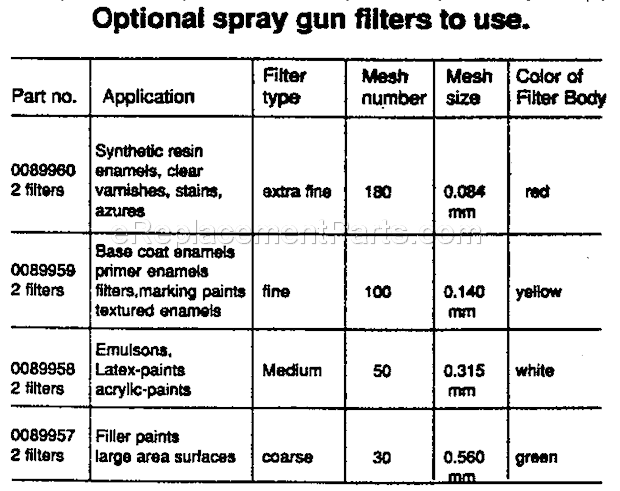

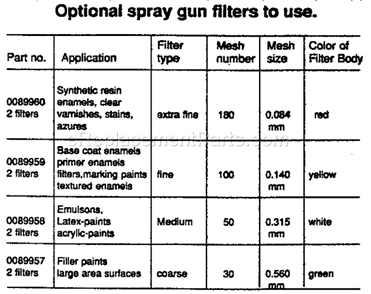

Page F
Page F Diagram and Parts List for  Craftsman Paint Sprayer

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
