Campbell Hausfeld Airless Paint Sprayer Replacement Parts For Model AL2800

We Sell Only Genuine Campbell Hausfeld Parts

Search Within Model

Questions & Answers for Campbell Hausfeld AL2800
Browse all Parts Search by Area
Cart Diagram and Parts List for  Campbell Hausfeld Paint Sprayer
Cart
Hose Diagram and Parts List for  Campbell Hausfeld Paint Sprayer
Hose
Pump Diagram and Parts List for  Campbell Hausfeld Paint Sprayer
Pump
Previous Showing All Parts Next
Cart

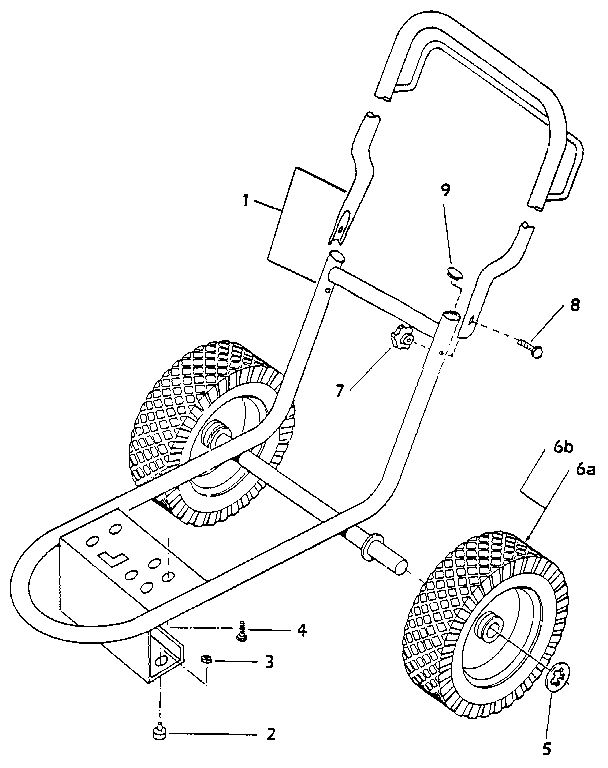

Cart Diagram and Parts List for  Campbell Hausfeld Paint Sprayer
  • 1
    Cart frame – Part Number: AL112600AV
    Cart frame
    Part Number: AL112600AV
      No Longer Available
  • 2
    Support foot – Part Number: AL048700AV
    Support foot
    Part Number: AL048700AV
      No Longer Available
  • 3
    Hex nut – Part Number: ST070709AV
    Hex nut
    Part Number: ST070709AV
      No Longer Available
  • 4
    Bolt – Part Number: AL056100AV
    Bolt
    Part Number: AL056100AV
      No Longer Available
  • 5
    Lock ring – Part Number: ST070230AV
    Lock ring
    Part Number: ST070230AV
      No Longer Available
  • 6A
    8.25-inch wheel – Part Number: WA002900AV
    8.25-inch wheel
    Part Number: WA002900AV
      No Longer Available
  • 6B
    10.5-inch wheel – Part Number: WA003000AV
    10.5-inch wheel
    Part Number: WA003000AV
      No Longer Available
  • 7
    Adjusting Knob – Part Number: PT011700AV
    Adjusting Knob
    Part Number: PT011700AV
      No Longer Available
  • 8
    Bolt – Part Number: ST071309AV
    Bolt
    Part Number: ST071309AV
      No Longer Available
  • 9
    Hole Plug 7/8 Blk Nylon – Part Number: ST073707AV
    Hole Plug 7/8 Blk Nylon
    Part Number: ST073707AV
      No Longer Available
  • NI
    Suction fltr – Part Number: AL054200AV
    Suction fltr
    Part Number: AL054200AV
      No Longer Available
  • NI
    Spray tip – Part Number: AL010214AV
    Spray tip
    Part Number: AL010214AV
      No Longer Available
  • NI
    Bypass hose – Part Number: AL055600AV
    Bypass hose
    Part Number: AL055600AV
      No Longer Available
  • NI
    Wrench – Part Number: AL056200AV
    Wrench
    Part Number: AL056200AV
      No Longer Available
  • NI
    Hex wrench – Part Number: AL056300AV
    Hex wrench
    Part Number: AL056300AV
      No Longer Available
  • NI
    Airless hose – Part Number: HA211600AV
    Airless hose
    Part Number: HA211600AV
      No Longer Available
  • NI
    Spec wrench – Part Number: AL056400AV
    Spec wrench
    Part Number: AL056400AV
      No Longer Available
  • NI
    Spray gun – Part Number: AL128300AV
    Spray gun
    Part Number: AL128300AV
      No Longer Available
Hose

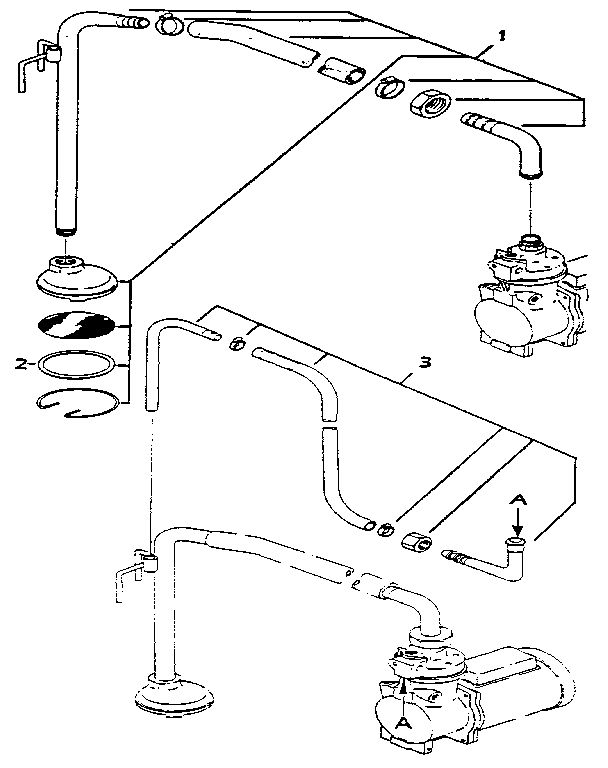

Hose Diagram and Parts List for  Campbell Hausfeld Paint Sprayer
  • 1
    Suction hose – Part Number: AL054100AV
    Suction hose
    Part Number: AL054100AV
      No Longer Available
  • 2
    Suction fltr – Part Number: AL054300AV
    Suction fltr
    Part Number: AL054300AV
      No Longer Available
  • 3
    Bypass hose – Part Number: AL055700AV
    Bypass hose
    Part Number: AL055700AV
      No Longer Available
  • NI
    Spray gun – Part Number: AL128300AV
    Spray gun
    Part Number: AL128300AV
      No Longer Available
  • NI
    Airless hose – Part Number: HA211600AV
    Airless hose
    Part Number: HA211600AV
      No Longer Available
  • NI
    Spray tip – Part Number: AL010214AV
    Spray tip
    Part Number: AL010214AV
      No Longer Available
  • NI
    Hex wrench – Part Number: AL056300AV
    Hex wrench
    Part Number: AL056300AV
      No Longer Available
  • NI
    Spec wrench – Part Number: AL056400AV
    Spec wrench
    Part Number: AL056400AV
      No Longer Available
  • NI
    Wrench – Part Number: AL056200AV
    Wrench
    Part Number: AL056200AV
      No Longer Available
  • NI
    Bypass hose – Part Number: AL055600AV
    Bypass hose
    Part Number: AL055600AV
      No Longer Available
  • NI
    Suction fltr – Part Number: AL054200AV
    Suction fltr
    Part Number: AL054200AV
      No Longer Available
Pump

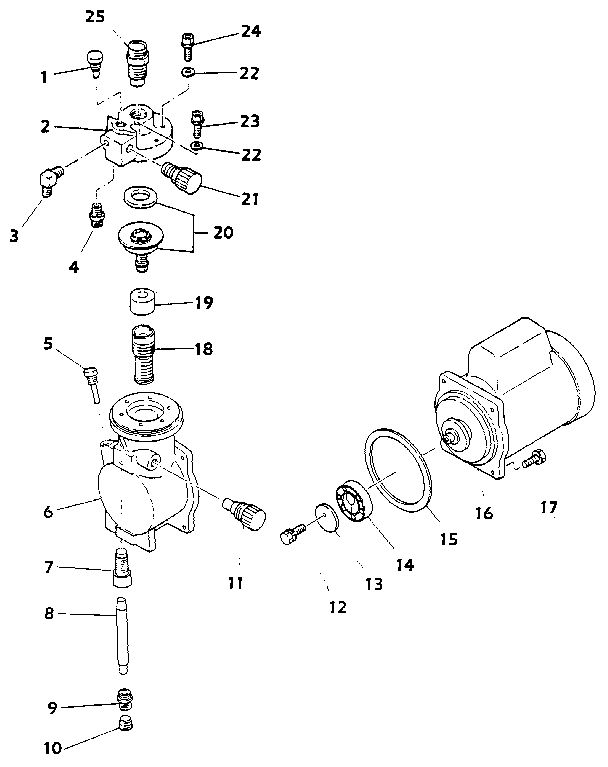

Pump Diagram and Parts List for  Campbell Hausfeld Paint Sprayer
  • 1
    Outlet valve – Part Number: AL052200AV
    Outlet valve
    Part Number: AL052200AV
      No Longer Available
  • 2
    Head – Part Number: AL053900AV
    Head
    Part Number: AL053900AV
      No Longer Available
  • 3
    Elbow – Part Number: AL054500AV
    Elbow
    Part Number: AL054500AV
      No Longer Available
  • 4
    Joint – Part Number: AL054700AV
    Joint
    Part Number: AL054700AV
      No Longer Available
  • 5
    Breather set – Part Number: AL051500AV
    Breather set
    Part Number: AL051500AV
      No Longer Available
  • 6
    Pump case – Part Number: AL051000AV
    Pump case
    Part Number: AL051000AV
      No Longer Available
  • 7
    Valve set – Part Number: AL051900AV
    Valve set
    Part Number: AL051900AV
      No Longer Available
  • 8
    Oil pipe set – Part Number: AL051400AV
    Oil pipe set
    Part Number: AL051400AV
      No Longer Available
  • 9
    Strainer – Part Number: AL051100AV
    Strainer
    Part Number: AL051100AV
      No Longer Available
  • 10
    Plug – Part Number: AL051200AV
    Plug
    Part Number: AL051200AV
      No Longer Available
  • 11
    Adjust vavle – Part Number: AL052500AV
    Adjust vavle
    Part Number: AL052500AV
      No Longer Available
  • 12
    Bolt – Part Number: AL055800AV
    Bolt
    Part Number: AL055800AV
      No Longer Available
  • 13
    Bearing clr – Part Number: AL055900AV
    Bearing clr
    Part Number: AL055900AV
      No Longer Available
  • 14
    Bearing – Part Number: AL053100AV
    Bearing
    Part Number: AL053100AV
      No Longer Available
  • 15
    Gasket motor – Part Number: AL053500AV
    Gasket motor
    Part Number: AL053500AV
      No Longer Available
  • 16
    Motor – Part Number: AL053300AV
    Motor
    Part Number: AL053300AV
      No Longer Available
  • 17
    Bolt – Part Number: AL054800AV
    Bolt
    Part Number: AL054800AV
      No Longer Available
  • 18
    Cylinder set – Part Number: AL051700AV
    Cylinder set
    Part Number: AL051700AV
      No Longer Available
  • 19
    Collar – Part Number: AL052900AV
    Collar
    Part Number: AL052900AV
      No Longer Available
  • 20
    Diaphragm – Part Number: AL052700AV
    Diaphragm
    Part Number: AL052700AV
      No Longer Available
  • 21
    Relief valve – Part Number: AL052000AV
    Relief valve
    Part Number: AL052000AV
      No Longer Available
  • 22
    Washer – Part Number: AL055500AV
    Washer
    Part Number: AL055500AV
      No Longer Available
  • 23
    Bolt – Part Number: AL055400AV
    Bolt
    Part Number: AL055400AV
      No Longer Available
  • 24
    Head bolt – Part Number: AL055300AV
    Head bolt
    Part Number: AL055300AV
      No Longer Available
  • 25
    Inlet vavle – Part Number: AL052400AV
    Inlet vavle
    Part Number: AL052400AV
      No Longer Available
  • NI
    Suction fltr – Part Number: AL054200AV
    Suction fltr
    Part Number: AL054200AV
      No Longer Available
  • NI
    Spray tip – Part Number: AL010214AV
    Spray tip
    Part Number: AL010214AV
      No Longer Available
  • NI
    Wrench – Part Number: AL056200AV
    Wrench
    Part Number: AL056200AV
      No Longer Available
  • NI
    Bypass hose – Part Number: AL055600AV
    Bypass hose
    Part Number: AL055600AV
      No Longer Available
  • NI
    Hex wrench – Part Number: AL056300AV
    Hex wrench
    Part Number: AL056300AV
      No Longer Available
  • NI
    Airless hose – Part Number: HA211600AV
    Airless hose
    Part Number: HA211600AV
      No Longer Available
  • NI
    Spray gun – Part Number: AL128300AV
    Spray gun
    Part Number: AL128300AV
      No Longer Available
  • NI
    Spec wrench – Part Number: AL056400AV
    Spec wrench
    Part Number: AL056400AV
      No Longer Available
