Bosch Nibbler Nibbler & Shears Replacement Parts For Model GNA18V-16E (3 601 E29 600)

We Sell Only Genuine Bosch Parts

Popular Parts for GNA18V-16E

Search Within Model

Browse all Parts Search by Area
Diagram 1 Diagram and Parts List for 3 601 E29 600 Bosch Nibbler & Shears
Diagram 1
Diagram 2 Diagram and Parts List for 3 601 E29 600 Bosch Nibbler & Shears
Diagram 2
Previous Showing All Parts Next
Diagram 1
Diagram 1 Diagram and Parts List for 3 601 E29 600 Bosch Nibbler & Shears
  • 1
    MOTOR HOUSING – Part Number: 1619P15044
    MOTOR HOUSING
    Part Number: 1619P15044
      Special Order
    $17.20
  • 2
    STATOR – Part Number: 1600A01A6N
    STATOR
    Part Number: 1600A01A6N
      Special Order
    $39.62
  • 3
    ROTOR – Part Number: 1600A01A6S
    ROTOR
    Part Number: 1600A01A6S
      Special Order
    $43.12
  • 9
    Manufacturer Inch s nameplate – Part Number: 160111C4E4
    Manufacturer Inch s nameplate
    Part Number: 160111C4E4
      No Longer Available
  • 18
    SWITCH HANDLE – Part Number: 1619P15338
    SWITCH HANDLE
    Part Number: 1619P15338
      Special Order
    $6.16
  • 20
    ADJUSTING SLIDE – Part Number: 1619P15050
    ADJUSTING SLIDE
    Part Number: 1619P15050
      In Stock
    $6.16
  • 29
    AIR-DEFLECTOR RING – Part Number: 1600591065
    AIR-DEFLECTOR RING
    Part Number: 1600591065
      Special Order
    $6.16
  • 39
    ASSEMBLY KIT – Part Number: 3607000116
    ASSEMBLY KIT
    Part Number: 3607000116
      Special Order
    $413.95
  • 39/21
    DIE CARRIER – Part Number: 3606455044
    DIE CARRIER
    Part Number: 3606455044
      Special Order
    $333.51
  • 39/22
    Lower Die – Part Number: 3608639036
    Lower Die
    Part Number: 3608639036
      No Longer Available
  • 39/40
    Housing – Part Number: 3605106109
    Housing
    Part Number: 3605106109
      No Longer Available
  • 39/41
    ROUND NUT – Part Number: 3603301020
    ROUND NUT
    Part Number: 3603301020
      Special Order
    $24.55
  • 39/42
    O-Ring – Part Number: 1900210105
    O-Ring
    Part Number: 1900210105
      No Longer Available
  • 39/44
    Nibbling Punch – Part Number: 3608639037
    Nibbling Punch
    Part Number: 3608639037
      No Longer Available
  • 39/46
    TAPPET – Part Number: 3603100045
    TAPPET
    Part Number: 3603100045
      Special Order
    $27.14
  • 39/47
    U-SHEET – Part Number: 3602311052
    U-SHEET
    Part Number: 3602311052
      In Stock
    Minimum Quantity of 2 required
    $7.36
  • 39/52
    Wing Screw – Part Number: 3603480005
    Wing Screw
    Part Number: 3603480005
      No Longer Available
  • 39/62
    RING GEAR – Part Number: 3600112004
    RING GEAR
    Part Number: 3600112004
      Special Order
    $7.36
  • 39/63
    ECCENTRIC GEAR – Part Number: 3600112005
    ECCENTRIC GEAR
    Part Number: 3600112005
      Special Order
    $7.36
  • 39/122
    A-RING – Part Number: 3600210012
    A-RING
    Part Number: 3600210012
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 39/134
    NEEDLE BUSHING – Part Number: 2600910006
    NEEDLE BUSHING
    Part Number: 2600910006
      Special Order
    $7.36
  • 39/135
    TRACK-SUPPORTING ROLLER – Part Number: 3600905158
    TRACK-SUPPORTING ROLLER
    Part Number: 3600905158
      In Stock
    $35.06
  • 39/136
    Shim Ring – Part Number: 3600102050
    Shim Ring
    Part Number: 3600102050
      No Longer Available
  • 39/138
    FITTING DISC – Part Number: 3600102049
    FITTING DISC
    Part Number: 3600102049
      Special Order
    $6.16
  • 40
    Grating – Part Number: 3600105014
    Grating
    Part Number: 3600105014
      No Longer Available
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 50
    TORX FLAT-HEAD SCREW – Part Number: 2609110201
    TORX FLAT-HEAD SCREW
    Part Number: 2609110201
      Special Order
    $6.16
  • 51
    ELECTRONIC MODULE – Part Number: 1600A01NC3
    ELECTRONIC MODULE
    Part Number: 1600A01NC3
      Special Order
    $86.44
  • 60
    LEVER – Part Number: 1619P15795
    LEVER
    Part Number: 1619P15795
      Special Order
    $6.16
  • 61
    SPRING – Part Number: 1619P15806
    SPRING
    Part Number: 1619P15806
      Special Order
    $6.16
  • 97
    Assembly kit – Part Number: 1600A027H8
    Assembly kit
    Part Number: 1600A027H8
      No Longer Available
  • 149
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 153
    Shim Washer – Part Number: 3600100102
    Shim Washer
    Part Number: 3600100102
      No Longer Available
  • 154
    SCREW – Part Number: 3603435055
    SCREW
    Part Number: 3603435055
      Special Order
    Minimum Quantity of 2 required
    $7.36
  • 808
    Nameplate – Part Number: 160111A8T5
    Nameplate
    Part Number: 160111A8T5
      No Longer Available
  • 818
    GEAR CARRIER – Part Number: 1600A003A0
    GEAR CARRIER
    Part Number: 1600A003A0
      Special Order
    $161.49
  • 820
    DIE CARRIER – Part Number: 3608639034
    DIE CARRIER
    Part Number: 3608639034
      Special Order
    $176.60
  • 884
    Filter Unit – Part Number: 1607000CA9
    Filter Unit
    Part Number: 1607000CA9
      No Longer Available

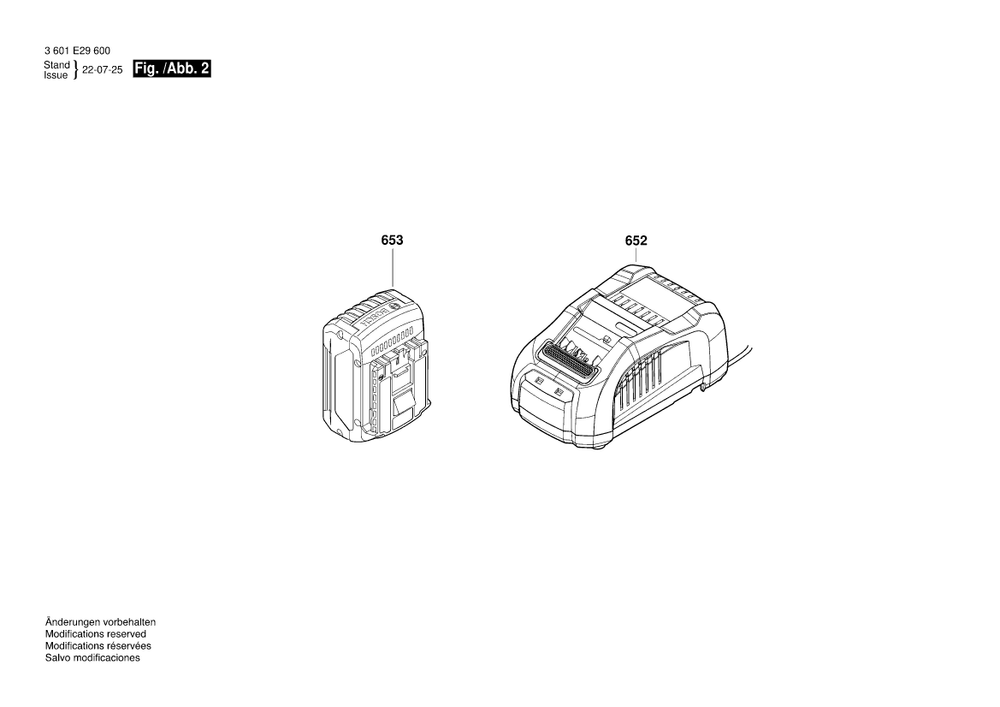

Diagram 2
Diagram 2 Diagram and Parts List for 3 601 E29 600 Bosch Nibbler & Shears
