Page A Diagram and Parts List for  Max Nailer
Page A
Previous Showing All Parts Next
Page A

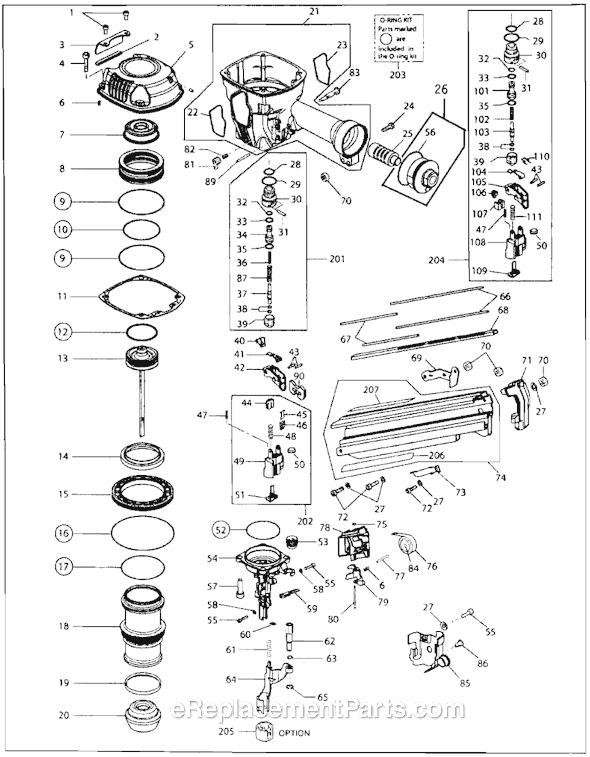

Page A Diagram and Parts List for  Max Nailer
  • 1
    Screw M5x12 – Part Number: BB40406
    Screw M5x12
    Part Number: BB40406
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 2
    Exhaust Filter – Part Number: KN12187
    Exhaust Filter
    Part Number: KN12187
      Special Order
    $20.82
  • 3
    Exhaust Cover – Part Number: KN12194
    Exhaust Cover
    Part Number: KN12194
      Special Order
    $8.86
  • 4
    Screw M6x28, – Part Number: BB40429
    Screw M6x28,
    Part Number: BB40429
      Special Order
    $5.95
  • 5
    Cylinder Cap Unit – Part Number: KN70168
    Cylinder Cap Unit
    Part Number: KN70168
      Special Order
    $83.08
  • 6
    Compression Spring – Part Number: KK24182
    Compression Spring
    Part Number: KK24182
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 7
    Piston Stop – Part Number: CN38169
    Piston Stop
    Part Number: CN38169
    ★★★★★
    ★★★★★
    (1)
      On Order
    $14.70
  • 8
    Head Valve Piston – Part Number: KN12656
    Head Valve Piston
    Part Number: KN12656
      Special Order
    $66.55
  • 9
    O-ring As568-150 – Part Number: HH14150
    O-ring As568-150
    Part Number: HH14150
      On Order
    $17.46
  • 10
    O-Ring Arp568-142 – Part Number: HH11161
    O-Ring Arp568-142
    Part Number: HH11161
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 11
    Cylinder Cap Seal Unit – Part Number: KN70142
    $33.58
  • 12
    O-ring 4.5x48.7 – Part Number: HH19218
    O-ring 4.5x48.7
    Part Number: HH19218
      Special Order
    $11.76
  • 13
    Main Piston Unit – Part Number: KN70164
    Main Piston Unit
    Part Number: KN70164
      On Order
    $132.44
  • 14
    Cylinder Seal – Part Number: KN12628
    Cylinder Seal
    Part Number: KN12628
      In Stock
    $19.96
  • 15
    Cylinder Ring – Part Number: KN12190
    Cylinder Ring
    Part Number: KN12190
      In Stock
    $9.42
  • 16
    O-ring 1ag100 – Part Number: KN12649
    O-ring 1ag100
    Part Number: KN12649
      In Stock
    Minimum Quantity of 2 required
    $8.18
  • 17
    O-Ring 1Ag70 – Part Number: HH12107
    O-Ring 1Ag70
    Part Number: HH12107
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 18
    Cylinder – Part Number: KN12188
    Cylinder
    Part Number: KN12188
      No Longer Available
  • 19
    Check Valve – Part Number: CN35325
    Check Valve
    Part Number: CN35325
      No Longer Available
  • 20
    Bumper – Part Number: KN12193
    Bumper
    Part Number: KN12193
      In Stock
    $27.92
  • 21
    Frame – Part Number: KN81055
    Frame
    Part Number: KN81055
      Special Order
    $194.34
  • 22
    Name Label A – Part Number: KN12205
    Name Label A
    Part Number: KN12205
      No Longer Available
  • 23
    Name Label B – Part Number: KN12206
    Name Label B
    Part Number: KN12206
      Special Order
    $14.28
  • 24
    Bolt 5x28 – Part Number: BB40460
    Bolt 5x28
    Part Number: BB40460
      In Stock
    $5.95
  • 25
    End Cap Filter Sa-10 – Part Number: CN35685
    End Cap Filter Sa-10
    Part Number: CN35685
      In Stock
    $22.66
  • 26
    End Cap – Part Number: KN81039
    End Cap
    Part Number: KN81039
      In Stock
    $43.24
  • 27
    Washer 1-5 – Part Number: EE31121
    Washer 1-5
    Part Number: EE31121
      No Longer Available
  • 28
    O-ring 1ap12 – Part Number: HH11125
    O-ring 1ap12
    Part Number: HH11125
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    O-ring 1ap20 – Part Number: HH11138
    O-ring 1ap20
    Part Number: HH11138
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 30
    Trigger Valve Housing – Part Number: CN33909
    Trigger Valve Housing
    Part Number: CN33909
      Special Order
    $7.98
  • 31
    Straight Pin 161 – Part Number: FF30161
    Straight Pin 161
    Part Number: FF30161
      In Stock
    $5.95
  • 32
    O-ring 1ap6 – Part Number: HH11119
    O-ring 1ap6
    Part Number: HH11119
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    O-ring 1bp7 – Part Number: HH11209
    O-ring 1bp7
    Part Number: HH11209
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 34
    Pilot Valve – Part Number: CN31589
    Pilot Valve
    Part Number: CN31589
      In Stock
    $9.88
  • 35
    O-ring 1ap9 – Part Number: HH11113
    O-ring 1ap9
    Part Number: HH11113
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 36
    Compression Spring 4161 – Part Number: KK24161
    Compression Spring 4161
    Part Number: KK24161
      No Longer Available
  • 37
    Trigger Valve Stem – Part Number: KN12214
    Trigger Valve Stem
    Part Number: KN12214
      Special Order
    $10.00
  • 38
    O-ring 1b1, 4x2,5 – Part Number: HH11901
    O-ring 1b1, 4x2,5
    Part Number: HH11901
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 39
    Trigger Valve Cap – Part Number: CN33910
    Trigger Valve Cap
    Part Number: CN33910
      In Stock
    $5.95
  • 40
    Contact Lever B – Part Number: KN12635
    Contact Lever B
    Part Number: KN12635
      Special Order
    $12.60
  • 41
    Contact Lever A – Part Number: KN12274
    Contact Lever A
    Part Number: KN12274
      Special Order
    $14.28
  • 42
    Trigger – Part Number: KN12401
    Trigger
    Part Number: KN12401
      In Stock
    $6.66
  • 43
    Spring Pin 2x16 – Part Number: FF22402
    Spring Pin 2x16
    Part Number: FF22402
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 44
    Switch Lever A – Part Number: HS10145
    Switch Lever A
    Part Number: HS10145
      Special Order
    $6.62
  • 45
    Switch Lever B – Part Number: HS10146
    Switch Lever B
    Part Number: HS10146
      Special Order
    $11.10
  • 46
    Lever Spring – Part Number: CN34500
    Lever Spring
    Part Number: CN34500
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 47
    Compression Spring 3129 – Part Number: KK23129
    Compression Spring 3129
    Part Number: KK23129
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 48
    Compression Spring 3943 – Part Number: KK23943
    Compression Spring 3943
    Part Number: KK23943
      Special Order
    $5.95
  • 49
    Arm Guide – Part Number: KN12207
    Arm Guide
    Part Number: KN12207
      Special Order
    $6.72
  • 50
    Exhaust Seal – Part Number: TA15144
    Exhaust Seal
    Part Number: TA15144
      In Stock
    $5.95
  • 51
    Contact Arm A – Part Number: KN12212
    Contact Arm A
    Part Number: KN12212
      Special Order
    $12.62
  • 52
    O-Ring As568-144 – Part Number: HH14729
    O-Ring As568-144
    Part Number: HH14729
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Adjust Dial – Part Number: KN12200
    Adjust Dial
    Part Number: KN12200
      Special Order
    $5.95
  • 54
    Nose Unit – Part Number: KN81020
    Nose Unit
    Part Number: KN81020
      Special Order
    $227.36
  • 55
    Screw M5x10 – Part Number: BB40415
    Screw M5x10
    Part Number: BB40415
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 57
    Screw M8x28 – Part Number: BB40443
    Screw M8x28
    Part Number: BB40443
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 58
    Plain Washer 5.1x12x1.2 – Part Number: EE39172
    Plain Washer 5.1x12x1.2
    Part Number: EE39172
      In Stock
    Minimum Quantity of 2 required
    $7.78
  • 59
    Magazine Guide B – Part Number: KN12217
    Magazine Guide B
    Part Number: KN12217
      No Longer Available
  • 60
    Magazine Guide A – Part Number: KN12216
    Magazine Guide A
    Part Number: KN12216
      Special Order
    $5.95
  • 61
    Compression Spring 3964 – Part Number: KK23964
    Compression Spring 3964
    Part Number: KK23964
      In Stock
    $5.95
  • 62
    Contact Bolt – Part Number: KN12215
    Contact Bolt
    Part Number: KN12215
      Special Order
    $53.51
  • 63
    O-Ring 1A1x6.2 – Part Number: HH12904
    O-Ring 1A1x6.2
    Part Number: HH12904
      Special Order
    $5.95
  • 64
    Contact Arm B Unit – Part Number: KN70120
    Contact Arm B Unit
    Part Number: KN70120
      Special Order
    $77.82
  • 65
    E-Ring 5 – Part Number: JJ10102
    E-Ring 5
    Part Number: JJ10102
      Special Order
    $5.95
  • 66
    Nail Guide B – Part Number: KN12210
    Nail Guide B
    Part Number: KN12210
      No Longer Available
  • 67
    Nail Guide A – Part Number: KN12209
    Nail Guide A
    Part Number: KN12209
      No Longer Available
  • 68
    Nail Cover – Part Number: KN12202
    Nail Cover
    Part Number: KN12202
      Special Order
    $31.30
  • 69
    Tail Hanger – Part Number: KN12203
    Tail Hanger
    Part Number: KN12203
      On Order
    Minimum Quantity of 2 required
    $6.72
  • 70
    Elastic Stop Nut M5 – Part Number: CC49508
    Elastic Stop Nut M5
    Part Number: CC49508
      In Stock
    $5.95
  • 71
    Tail Cover – Part Number: KN12623
    Tail Cover
    Part Number: KN12623
      In Stock
    $19.30
  • 72
    Bolt 5x14 – Part Number: BB40408
    Bolt 5x14
    Part Number: BB40408
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 73
    Nail Stopper – Part Number: KN12419
    Nail Stopper
    Part Number: KN12419
      Special Order
    $6.13
  • 74
    Magazine, – Part Number: KN81021
    Magazine,
    Part Number: KN81021
      No Longer Available
  • 75
    Rubber Washer 1.8x6.2 – Part Number: EE39609
    Rubber Washer 1.8x6.2
    Part Number: EE39609
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 76
    Spiral Spring 2640 – Part Number: KN12640
    Spiral Spring 2640
    Part Number: KN12640
      In Stock
    $37.27
  • 77
    Pin 1572 – Part Number: FF31572
    Pin 1572
    Part Number: FF31572
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 78
    Pusher Holder – Part Number: KN12219
    Pusher Holder
    Part Number: KN12219
      No Longer Available
  • 79
    Pusher – Part Number: KN12218
    Pusher
    Part Number: KN12218
      No Longer Available
  • 80
    Pin 1603 – Part Number: FF31603
    Pin 1603
    Part Number: FF31603
      In Stock
    $5.95
  • 81
    Trigger Lock Lever – Part Number: CN35075
    Trigger Lock Lever
    Part Number: CN35075
      In Stock
    $5.95
  • 82
    Compression Spring 3507 – Part Number: KK23507
    Compression Spring 3507
    Part Number: KK23507
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    Trigger Lock Dial – Part Number: HN12123
    Trigger Lock Dial
    Part Number: HN12123
      Special Order
    $5.95
  • 84
    Spring Cpllar – Part Number: KN12184
    Spring Cpllar
    Part Number: KN12184
      No Longer Available
  • 85
    Arm Cover – Part Number: KN12204
    Arm Cover
    Part Number: KN12204
      Special Order
    $8.18
  • 86
    Dust Cover Hook – Part Number: CN31083
    Dust Cover Hook
    Part Number: CN31083
      In Stock
    $5.95
  • 87
    Compression Spring 4162 – Part Number: KK24162
    Compression Spring 4162
    Part Number: KK24162
      No Longer Available
  • 89
    Roll Pin 3 x 30 – Part Number: FF21235
    Roll Pin 3 x 30
    Part Number: FF21235
      In Stock
    $5.95
  • 90
    Switching Lever – Part Number: KN12615
    Switching Lever
    Part Number: KN12615
      No Longer Available
  • 91
    Nail Stopper B – Part Number: KN12420
    Nail Stopper B
    Part Number: KN12420
      Special Order
    $5.95
  • 101
    Pilot Valve, – Part Number: CN32246
    Pilot Valve,
    Part Number: CN32246
      Special Order
    $8.82
  • 102
    Compression Spring 4123 – Part Number: KK24123
    Compression Spring 4123
    Part Number: KK24123
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 103
    Trigger Valve Stem – Part Number: CN35128
    Trigger Valve Stem
    Part Number: CN35128
      Special Order
    $6.13
  • 104
    Contact Lever – Part Number: HN10100
    Contact Lever
    Part Number: HN10100
      In Stock
    $12.68
  • 105
    Trigger – Part Number: HS10118
    Trigger
    Part Number: HS10118
      In Stock
    $8.50
  • 106
    Arm Guide Plate – Part Number: HN10786
    Arm Guide Plate
    Part Number: HN10786
      Special Order
    $5.95
  • 107
    Contact Arm Guide – Part Number: KN12277
    Contact Arm Guide
    Part Number: KN12277
      Special Order
    $111.66
  • 108
    Arm Guide – Part Number: KN12278
    Arm Guide
    Part Number: KN12278
      Special Order
    $33.42
  • 109
    Contact Arm A – Part Number: KN12276
    Contact Arm A
    Part Number: KN12276
      Special Order
    $25.76
  • 110
    Spring 3300 – Part Number: KK33300
    Spring 3300
    Part Number: KK33300
      Special Order
    $39.35
  • 111
    Comp Spring 3973 – Part Number: KK23973
    Comp Spring 3973
    Part Number: KK23973
      Special Order
    $12.62
  • 201
    Trigger Valve Kit – Part Number: KN81017
    Trigger Valve Kit
    Part Number: KN81017
      On Order
    $46.96
  • 202
    Arm Guide Kit – Part Number: KN81018
    Arm Guide Kit
    Part Number: KN81018
      No Longer Available
  • 203
    O-Ring Kit – Part Number: KN81016
    O-Ring Kit
    Part Number: KN81016
      No Longer Available
  • 204
    Sequential Trip Kit – Part Number: KN81027
    Sequential Trip Kit
    Part Number: KN81027
      Special Order
    $139.73
  • 205
    Contact Tip – Part Number: KN11237
    Contact Tip
    Part Number: KN11237
      In Stock
    $12.92
  • 206
    Name Label – Part Number: KN12211
    Name Label
    Part Number: KN12211
      Special Order
    $6.13
  • 207
    Caution Label – Part Number: KN12220
    Caution Label
    Part Number: KN12220
      Special Order
    $5.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
