Max Full Round Head Stick Nailer Replacement Parts For Model HS90A

We Sell Only Genuine Max Parts

Popular Parts for HS90A

Search Within Model

Browse all Parts Search by Area

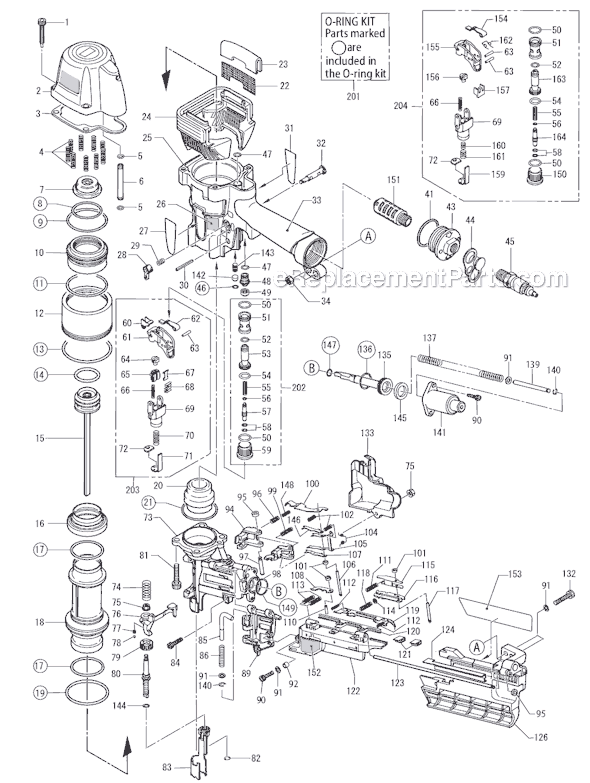

Page A Diagram and Parts List for  Max Nailer
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Max Nailer
  • 1
    Screw 6 x35 – Part Number: HN10067
    Screw 6 x35
    Part Number: HN10067
      Special Order
    $6.16
  • 2
    Cylinder Cap Unit – Part Number: HS70021
    Cylinder Cap Unit
    Part Number: HS70021
      Special Order
    $114.71
  • 3
    Cylinder Cap Seal – Part Number: HS10074
    Cylinder Cap Seal
    Part Number: HS10074
      No Longer Available
  • 4
    Comp Spring 3650 – Part Number: KK23650
    Comp Spring 3650
    Part Number: KK23650
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 5
    O-Ring Arp569-009 – Part Number: HH11120
    O-Ring Arp569-009
    Part Number: HH11120
      Special Order
    $6.16
  • 6
    Pipe – Part Number: HS10073
    Pipe
    Part Number: HS10073
      Special Order
    $13.14
  • 7
    Piston Stop – Part Number: HS10072
    Piston Stop
    Part Number: HS10072
      Special Order
    $10.88
  • 8
    O Ring Arp568-138 – Part Number: HH11141
    O Ring Arp568-138
    Part Number: HH11141
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 9
    O-Ring Arp568-140 – Part Number: HH11162
    O-Ring Arp568-140
    Part Number: HH11162
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 10
    Head Valve Piston – Part Number: HS10070
    Head Valve Piston
    Part Number: HS10070
      No Longer Available
  • 11
    O-Ring AS568-141 – Part Number: HH14162
    O-Ring AS568-141
    Part Number: HH14162
      No Longer Available
  • 12
    Head Valve Guide – Part Number: HS10071
    Head Valve Guide
    Part Number: HS10071
      Special Order
    $92.97
  • 13
    O-Ring A2.6x59.4 – Part Number: HH19715
    O-Ring A2.6x59.4
    Part Number: HH19715
      No Longer Available
  • 14
    O-Ring P32 – Part Number: HH11813
    O-Ring P32
    Part Number: HH11813
      No Longer Available
  • 15
    Main Piston Unit – Part Number: HS70030
    Main Piston Unit
    Part Number: HS70030
      No Longer Available
  • 16
    Cylinder Seal – Part Number: HS10080
    Cylinder Seal
    Part Number: HS10080
      Special Order
    $23.10
  • 17
    O-Ring A3.1x44 – Part Number: HH19724
    O-Ring A3.1x44
    Part Number: HH19724
      No Longer Available
  • 18
    Ccylinder – Part Number: HS10079
    Ccylinder
    Part Number: HS10079
      Special Order
    $98.58
  • 19
    O-ring 1a3,1x56,5 – Part Number: HH19192
    O-ring 1a3,1x56,5
    Part Number: HH19192
      On Order
    Minimum Quantity of 2 required
    $6.63
  • 20
    Bumper – Part Number: HS10081
    Bumper
    Part Number: HS10081
      Special Order
    $22.65
  • 21
    O-Ring A1.5x47 – Part Number: HH11908
    O-Ring A1.5x47
    Part Number: HH11908
      Special Order
    $6.16
  • 22
    Filter A – Part Number: HS10077
    Filter A
    Part Number: HS10077
      Special Order
    $14.79
  • 23
    Filter B – Part Number: HS10078
    Filter B
    Part Number: HS10078
      On Order
    $8.50
  • 25
    Exhaust Cover – Part Number: HN10819
    Exhaust Cover
    Part Number: HN10819
      Special Order
    $12.70
  • 26
    Protector – Part Number: HN10783
    Protector
    Part Number: HN10783
      Special Order
    $6.16
  • 27
    Name Label A – Part Number: HN11594
    Name Label A
    Part Number: HN11594
      Special Order
    $6.35
  • 28
    Trigger Lock Dial – Part Number: HN12123
    Trigger Lock Dial
    Part Number: HN12123
      Special Order
    $6.16
  • 29
    Compression Spring 3507 – Part Number: KK23507
    Compression Spring 3507
    Part Number: KK23507
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 30
    Roll Pin 3 x 30 – Part Number: FF21235
    Roll Pin 3 x 30
    Part Number: FF21235
      In Stock
    $6.16
  • 31
    Name Label B – Part Number: HN11595
    Name Label B
    Part Number: HN11595
      Special Order
    $6.35
  • 32
    Trigger Lock Lever – Part Number: CN35075
    Trigger Lock Lever
    Part Number: CN35075
      In Stock
    $6.16
  • 33
    Grip Cover – Part Number: HN10379
    Grip Cover
    Part Number: HN10379
      Special Order
    $18.63
  • 34
    Elastic Stop Nut M5 – Part Number: CC49508
    Elastic Stop Nut M5
    Part Number: CC49508
      In Stock
    $6.16
  • 41
    O-Ring – Part Number: HH19102
    O-Ring
    Part Number: HH19102
      Special Order
    $6.16
  • 43
    End Cap – Part Number: HN12037
    End Cap
    Part Number: HN12037
      Special Order
    $114.71
  • 44
    End Plug Cap – Part Number: HN10316
    End Plug Cap
    Part Number: HN10316
      Special Order
    $6.16
  • 45
    Air Plug H-fpm – Part Number: HN70264
    Air Plug H-fpm
    Part Number: HN70264
      On Order
    $90.29
  • 46
    O-Ring A1.5x5 – Part Number: HH19722
    O-Ring A1.5x5
    Part Number: HH19722
      Special Order
    $6.16
  • 47
    O-Ring 1A1.5x5.5 – Part Number: HH19127
    O-Ring 1A1.5x5.5
    Part Number: HH19127
      Special Order
    $6.16
  • 48
    Pilot Cap – Part Number: HN10043
    Pilot Cap
    Part Number: HN10043
      Special Order
    $9.18
  • 49
    Pilot Seal – Part Number: HN10018
    Pilot Seal
    Part Number: HN10018
      Special Order
    $6.16
  • 50
    O-Ring 1A1.5x12.8 – Part Number: HH12105
    O-Ring 1A1.5x12.8
    Part Number: HH12105
      Special Order
    $6.16
  • 51
    Trigger Valve Housing – Part Number: HN10016
    Trigger Valve Housing
    Part Number: HN10016
      Special Order
    $6.16
  • 52
    O-Ring Bp6 – Part Number: HH11208
    O-Ring Bp6
    Part Number: HH11208
      Special Order
    $6.16
  • 53
    Pilot Valve – Part Number: HS10772
    Pilot Valve
    Part Number: HS10772
      Special Order
    $8.58
  • 54
    O-ring 1ap10a – Part Number: HH11132
    O-ring 1ap10a
    Part Number: HH11132
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 55
    Comp. Spring 4165 – Part Number: KK24165
    Comp. Spring 4165
    Part Number: KK24165
      Special Order
    $6.16
  • 56
    O-Ring 1A1,4x2,5 – Part Number: HH19707
    O-Ring 1A1,4x2,5
    Part Number: HH19707
      Special Order
    $6.16
  • 57
    Trigger Valve Stem – Part Number: HS10774
    Trigger Valve Stem
    Part Number: HS10774
      Special Order
    $28.80
  • 58
    O-Ring 1B 1.5x3 – Part Number: HH19214
    O-Ring 1B 1.5x3
    Part Number: HH19214
      Special Order
    $6.16
  • 59
    Trigger Valve Cap – Part Number: HS10773
    Trigger Valve Cap
    Part Number: HS10773
      Special Order
    $55.53
  • 60
    Contact Lever B – Part Number: KN12635
    Contact Lever B
    Part Number: KN12635
      Special Order
    $13.05
  • 61
    Trigger – Part Number: KN12401
    Trigger
    Part Number: KN12401
      In Stock
    $6.90
  • 62
    Contact Lever A – Part Number: HS10143
    Contact Lever A
    Part Number: HS10143
      Special Order
    $12.70
  • 63
    Spring Pin 2x16 – Part Number: FF22402
    Spring Pin 2x16
    Part Number: FF22402
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 64
    Arm Guide Pin – Part Number: HN10358
    Arm Guide Pin
    Part Number: HN10358
      Special Order
    $26.62
  • 65
    Switch Lever A – Part Number: HS10145
    Switch Lever A
    Part Number: HS10145
      Special Order
    $6.86
  • 66
    Compression Spring 3129 – Part Number: KK23129
    Compression Spring 3129
    Part Number: KK23129
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 67
    Switch Lever B – Part Number: HS10146
    Switch Lever B
    Part Number: HS10146
      Special Order
    $11.50
  • 68
    Lever Spring – Part Number: CN34500
    Lever Spring
    Part Number: CN34500
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 69
    Arm Guide – Part Number: HS10148
    Arm Guide
    Part Number: HS10148
      Special Order
    $8.52
  • 70
    Comp Spring 3653 – Part Number: KK23653
    Comp Spring 3653
    Part Number: KK23653
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 71
    Contact Arm A – Part Number: HN10818
    Contact Arm A
    Part Number: HN10818
      Special Order
    $7.44
  • 72
    Contact Bumper – Part Number: HN10357
    Contact Bumper
    Part Number: HN10357
      Special Order
    $6.16
  • 73
    Nose A Unit – Part Number: HS70025
    Nose A Unit
    Part Number: HS70025
      Special Order
    $358.08
  • 74
    Complete Spring 3864 – Part Number: KK23864
    Complete Spring 3864
    Part Number: KK23864
      Special Order
    $6.16
  • 75
    Elastic Stop Nut M5 – Part Number: CC00401
    Elastic Stop Nut M5
    Part Number: CC00401
      In Stock
    $6.16
  • 76
    Contact Arm B Unit – Part Number: HS70024
    Contact Arm B Unit
    Part Number: HS70024
      Special Order
    $127.50
  • 77
    Compression Spring 3643 – Part Number: KK23643
    Compression Spring 3643
    Part Number: KK23643
      Special Order
    $6.16
  • 78
    Steel Ball 3 – Part Number: LL71806
    Steel Ball 3
    Part Number: LL71806
      Special Order
    $6.16
  • 79
    Adjust Dial – Part Number: HS10088
    Adjust Dial
    Part Number: HS10088
      Special Order
    $6.96
  • 80
    Contact Bolt – Part Number: HS10087
    Contact Bolt
    Part Number: HS10087
      Special Order
    $30.52
  • 81
    Screw M8x25 – Part Number: BB40221
    Screw M8x25
    Part Number: BB40221
      Special Order
    $6.16
  • 82
    Adjsut Stopper – Part Number: CN32712
    Adjsut Stopper
    Part Number: CN32712
      Special Order
    $6.16
  • 83
    Contact Arm C – Part Number: HS10086
    Contact Arm C
    Part Number: HS10086
      Special Order
    $134.21
  • 84
    Bolt 5x22 – Part Number: BB40401
    Bolt 5x22
    Part Number: BB40401
      In Stock
    $6.16
  • 85
    Door Latch – Part Number: HS10123
    Door Latch
    Part Number: HS10123
      Special Order
    $19.79
  • 86
    Comp Spring 3868 – Part Number: KK23868
    Comp Spring 3868
    Part Number: KK23868
      Special Order
    $6.16
  • 89
    Door – Part Number: HS10121
    Door
    Part Number: HS10121
      Special Order
    $155.42
  • 90
    Screw M5x12 – Part Number: BB40406
    Screw M5x12
    Part Number: BB40406
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 91
    Washer 1-5 – Part Number: EE31121
    Washer 1-5
    Part Number: EE31121
      No Longer Available
  • 92
    Pin 1520 – Part Number: FF51520
    Pin 1520
    Part Number: FF51520
      Special Order
    $6.16
  • 94
    Feed Pawl A – Part Number: HS10093
    Feed Pawl A
    Part Number: HS10093
      Special Order
    $65.36
  • 95
    Rubber Washer 7 – Part Number: EE39602
    Rubber Washer 7
    Part Number: EE39602
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 96
    Complete Spring 3861 – Part Number: KK23861
    Complete Spring 3861
    Part Number: KK23861
      Special Order
    $6.16
  • 97
    Pin 1844 – Part Number: FF41844
    Pin 1844
    Part Number: FF41844
      Special Order
    $18.61
  • 98
    Feed Pawl B – Part Number: HS10094
    Feed Pawl B
    Part Number: HS10094
      Special Order
    $60.92
  • 99
    Comp. Spring 3710 – Part Number: KK23710
    Comp. Spring 3710
    Part Number: KK23710
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 100
    Lever – Part Number: HS10098
    Lever
    Part Number: HS10098
      Special Order
    $8.52
  • 101
    Rubber Washer 1.8x6.2 – Part Number: EE39609
    Rubber Washer 1.8x6.2
    Part Number: EE39609
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 102
    Complete Spring 3717 – Part Number: KK23717
    Complete Spring 3717
    Part Number: KK23717
      Special Order
    $6.16
  • 104
    Spring 3326 – Part Number: KK33326
    Spring 3326
    Part Number: KK33326
      Special Order
    $6.30
  • 105
    Check Pawl C – Part Number: HS10097
    Check Pawl C
    Part Number: HS10097
      Special Order
    $38.77
  • 106
    Straight Pin 1264 – Part Number: FF31264
    Straight Pin 1264
    Part Number: FF31264
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 107
    Check Pawl B – Part Number: HS10096
    Check Pawl B
    Part Number: HS10096
      Special Order
    $15.35
  • 108
    Guide – Part Number: HS10130
    Guide
    Part Number: HS10130
      Special Order
    $6.96
  • 110
    Pin 1291 – Part Number: FF31291
    Pin 1291
    Part Number: FF31291
      Special Order
    $6.96
  • 111
    Comp. Spring 3900 – Part Number: KK23900
    Comp. Spring 3900
    Part Number: KK23900
      Special Order
    $6.16
  • 112
    Complete Spring 3843 – Part Number: KK23843
    Complete Spring 3843
    Part Number: KK23843
      Special Order
    $6.16
  • 113
    Complete Spring 3863 – Part Number: KK23863
    Complete Spring 3863
    Part Number: KK23863
      Special Order
    $6.16
  • 114
    Washer 4.65x7.4x0.5 – Part Number: EE39169
    Washer 4.65x7.4x0.5
    Part Number: EE39169
      Special Order
    $6.16
  • 115
    Nail Holder – Part Number: HS10129
    Nail Holder
    Part Number: HS10129
      Special Order
    $15.87
  • 116
    Check Pawl D – Part Number: HS10128
    Check Pawl D
    Part Number: HS10128
      Special Order
    $12.10
  • 117
    Pin 1290 – Part Number: FF31290
    Pin 1290
    Part Number: FF31290
      Special Order
    $6.16
  • 118
    Complete Spring 3867 – Part Number: KK23867
    Complete Spring 3867
    Part Number: KK23867
      Special Order
    $6.16
  • 119
    Slide Plate Unit – Part Number: HS70026
    Slide Plate Unit
    Part Number: HS70026
      Special Order
    $48.60
  • 120
    Slide Plate Guide A – Part Number: HS10124
    Slide Plate Guide A
    Part Number: HS10124
      Special Order
    $27.31
  • 121
    Slide Plate Guide B – Part Number: HS10125
    Slide Plate Guide B
    Part Number: HS10125
      Special Order
    $13.14
  • 122
    Door Cover – Part Number: HS10122
    Door Cover
    Part Number: HS10122
      Special Order
    $25.57
  • 123
    Pin 1288 – Part Number: FF31288
    Pin 1288
    Part Number: FF31288
      Special Order
    $64.39
  • 124
    Nail Guide – Part Number: HS10100
    Nail Guide
    Part Number: HS10100
      Special Order
    $23.72
  • 126
    Magazine – Part Number: HS10099
    Magazine
    Part Number: HS10099
      Special Order
    $55.07
  • 132
    Bolt 5x25 – Part Number: BB40405
    Bolt 5x25
    Part Number: BB40405
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 133
    Arm Cover – Part Number: HS10131
    Arm Cover
    Part Number: HS10131
      Special Order
    $15.87
  • 135
    Feed Piston – Part Number: HS10091
    Feed Piston
    Part Number: HS10091
      Special Order
    $66.38
  • 136
    O-ring 1ap21 – Part Number: HH11143
    O-ring 1ap21
    Part Number: HH11143
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 137
    Complete Spring 3845 – Part Number: KK23845
    Complete Spring 3845
    Part Number: KK23845
      Special Order
    $6.16
  • 139
    Spring Guide – Part Number: HS10092
    Spring Guide
    Part Number: HS10092
      Special Order
    $7.54
  • 140
    E-Ring 4 – Part Number: JJ10405
    E-Ring 4
    Part Number: JJ10405
      In Stock
    $6.16
  • 141
    Nose B – Part Number: HS10090
    Nose B
    Part Number: HS10090
      Special Order
    $81.98
  • 142
    Feed Nozzle – Part Number: HS10151
    Feed Nozzle
    Part Number: HS10151
      Special Order
    $6.96
  • 143
    Filter C – Part Number: HS10150
    Filter C
    Part Number: HS10150
      Special Order
    $21.53
  • 144
    O-Ring 1A1.5x5.5 – Part Number: HH19127
    O-Ring 1A1.5x5.5
    Part Number: HH19127
      Special Order
    $6.16
  • 145
    Feed Piston Stop – Part Number: CN37528
    Feed Piston Stop
    Part Number: CN37528
      In Stock
    $6.16
  • 146
    Check Pawl A – Part Number: HS10095
    Check Pawl A
    Part Number: HS10095
      Special Order
    $12.10
  • 147
    O-Ring 1Ap14 – Part Number: HH11111
    O-Ring 1Ap14
    Part Number: HH11111
      Special Order
    $6.16
  • 148
    Complete Spring 3862 – Part Number: KK23862
    Complete Spring 3862
    Part Number: KK23862
      Special Order
    $6.16
  • 149
    O-Ring 1A1,5x20,5 – Part Number: HH19714
    O-Ring 1A1,5x20,5
    Part Number: HH19714
      Special Order
    $6.16
  • 150
    Trigger Valve Cap – Part Number: HN10019
    Trigger Valve Cap
    Part Number: HN10019
      Special Order
    $62.89
  • 151
    Filter A – Part Number: TA17024
    Filter A
    Part Number: TA17024
      Special Order
    $24.37
  • 152
    Name Label – Part Number: HS10108
    Name Label
    Part Number: HS10108
      Special Order
    $6.30
  • 153
    Warning Label – Part Number: HS10763
    Warning Label
    Part Number: HS10763
      Special Order
    $6.90
  • 154
    Contact Lever – Part Number: HN10100
    Contact Lever
    Part Number: HN10100
      In Stock
    $13.14
  • 155
    Trigger – Part Number: HS10118
    Trigger
    Part Number: HS10118
      In Stock
    $8.81
  • 156
    Arm Guide Pin – Part Number: HN10400
    Arm Guide Pin
    Part Number: HN10400
      Special Order
    $119.60
  • 157
    Contact Arm A Guide – Part Number: HS10117
    Contact Arm A Guide
    Part Number: HS10117
      Special Order
    $219.26
  • 159
    Contact Arm A – Part Number: HN10401
    Contact Arm A
    Part Number: HN10401
      Special Order
    $31.21
  • 160
    Compression Spring 3736 – Part Number: KK23736
    Compression Spring 3736
    Part Number: KK23736
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 161
    Compression Spring 3735 – Part Number: KK23735
    Compression Spring 3735
    Part Number: KK23735
      Special Order
    $6.16
  • 162
    Spring 3300 – Part Number: KK33300
    Spring 3300
    Part Number: KK33300
      Special Order
    $40.77
  • 163
    Pilot Valve – Part Number: HN10017
    Pilot Valve
    Part Number: HN10017
      Special Order
    $6.16
  • 164
    Trigger Valve Stem – Part Number: HN10353
    Trigger Valve Stem
    Part Number: HN10353
      Special Order
    $14.79
  • 165
    Frame Assembly – Part Number: HS80026
    Frame Assembly
    Part Number: HS80026
      Special Order
    $262.34
  • 166
    Switching Lever – Part Number: HS10779
    Switching Lever
    Part Number: HS10779
      Special Order
    $6.16
  • 167
    Comp. Spring 4166 – Part Number: KK24166
    Comp. Spring 4166
    Part Number: KK24166
      Special Order
    $6.16
  • 168
    Switching Label – Part Number: HS10764
    Switching Label
    Part Number: HS10764
      Special Order
    $6.35
  • 169
    Hook – Part Number: HN11777
    Hook
    Part Number: HN11777
      No Longer Available
  • 170
    Hook Pin – Part Number: HS10133
    Hook Pin
    Part Number: HS10133
      No Longer Available
  • 171
    E-Ring 4Cf – Part Number: JJ10509
    E-Ring 4Cf
    Part Number: JJ10509
      Special Order
    $6.16
  • 172
    Plain Washer 5.1x12x1.2 – Part Number: EE39172
    Plain Washer 5.1x12x1.2
    Part Number: EE39172
      In Stock
    Minimum Quantity of 2 required
    $8.06
  • 173
    Comp. Spring 3844 – Part Number: KK23844
    Comp. Spring 3844
    Part Number: KK23844
      Special Order
    $6.16
  • 201
    O-Ring Kit For Hs90 – Part Number: HS80011
    O-Ring Kit For Hs90
    Part Number: HS80011
      Special Order
    $60.43
  • 202
    Trigger Valve Kit – Part Number: HS80025
    Trigger Valve Kit
    Part Number: HS80025
      Special Order
    $103.35
  • 203
    Arm Guide Kit – Part Number: HS80006
    Arm Guide Kit
    Part Number: HS80006
      Special Order
    $93.65
  • 204
    Double Sequential Trigger Kit – Part Number: HS80010
    Double Sequential Trigger Kit
    Part Number: HS80010
      Special Order
    $266.98
