Max Siding Coil Nailer Replacement Parts For Model CN565S

Max Parts We Sell Only Genuine Max Parts

Search Within Model

Questions & Answers for Max CN565S
Browse all Parts Search by Area
Page A Diagram and Parts List for  Max Nailer
Page A
Previous Showing All Parts Next
Page A

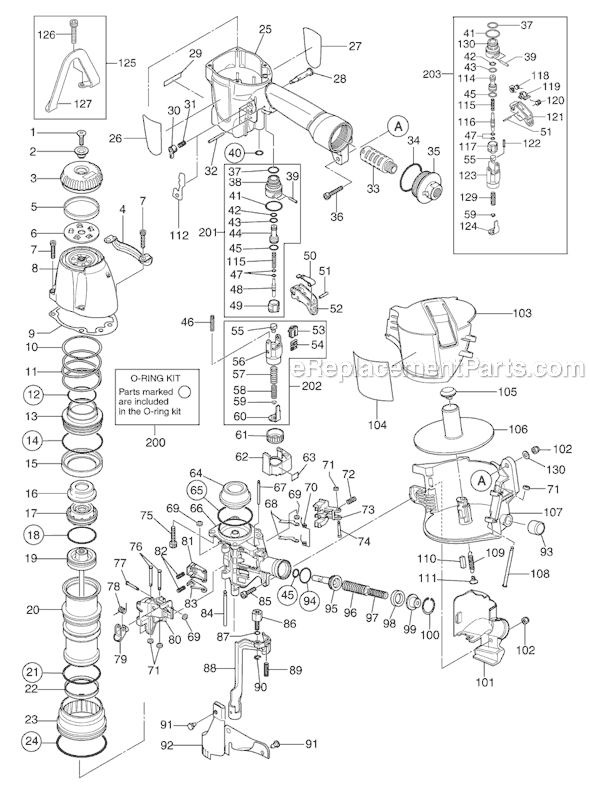

Page A Diagram and Parts List for  Max Nailer
  • 1
    Screw M5x20 – Part Number: AA82435
    Screw M5x20
    Part Number: AA82435
      No Longer Available
  • 2
    Exhaust Cover Holder – Part Number: CN35052
    Exhaust Cover Holder
    Part Number: CN35052
      Special Order
    $14.78
  • 3
    Exhaust Cover – Part Number: CN34988
    Exhaust Cover
    Part Number: CN34988
      In Stock
    $19.72
  • 4
    Body Protector – Part Number: CN35255
    Body Protector
    Part Number: CN35255
      Special Order
    $9.42
  • 5
    Exhaust Filer A – Part Number: CN35281
    Exhaust Filer A
    Part Number: CN35281
      Special Order
    $36.80
  • 6
    Exhaust Filter B – Part Number: CN36095
    Exhaust Filter B
    Part Number: CN36095
      Special Order
    $7.28
  • 7
    Bolt 5x25 – Part Number: BB40209
    Bolt 5x25
    Part Number: BB40209
      Special Order
    $5.95
  • 8
    Cylinder Cap Unit – Part Number: CN70071
    Cylinder Cap Unit
    Part Number: CN70071
      No Longer Available
  • 9
    Cylinder Cap Seal – Part Number: CN35286
    Cylinder Cap Seal
    Part Number: CN35286
      In Stock
    Minimum Quantity of 2 required
    $7.28
  • 10
    Plain Washer 51 2x58x0.5 – Part Number: CN35132
    Plain Washer 51 2x58x0.5
    Part Number: CN35132
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 11
    Com Spring 3655 – Part Number: KK23655
    Com Spring 3655
    Part Number: KK23655
      In Stock
    $19.72
  • 12
    O Ring Arp568-138 – Part Number: HH11141
    O Ring Arp568-138
    Part Number: HH11141
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 13
    Head Valve Piston – Part Number: CN35290
    Head Valve Piston
    Part Number: CN35290
      In Stock
    $8.22
  • 14
    O-Ring Ag55 – Part Number: HH12101
    O-Ring Ag55
    Part Number: HH12101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 15
    Head Valve Seal – Part Number: CN34994
    Head Valve Seal
    Part Number: CN34994
      Special Order
    $13.02
  • 16
    Plain Washer B – Part Number: CN36107
    Plain Washer B
    Part Number: CN36107
      Special Order
    $20.82
  • 17
    Piston Stop – Part Number: CN35289
    Piston Stop
    Part Number: CN35289
      Special Order
    $14.08
  • 18
    O-ring P38 – Part Number: HH11807
    O-ring P38
    Part Number: HH11807
      In Stock
    $13.86
  • 19
    Main Piston Unit – Part Number: CN35262
    Main Piston Unit
    Part Number: CN35262
      In Stock
    $83.60
  • 20
    Cylinder – Part Number: CN35264
    Cylinder
    Part Number: CN35264
      Special Order
    $83.32
  • 21
    O-ring 1a2.6x46.5 – Part Number: HH19165
    O-ring 1a2.6x46.5
    Part Number: HH19165
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 22
    Check Valve – Part Number: CN35131
    Check Valve
    Part Number: CN35131
      In Stock
    $8.22
  • 23
    Cylinder Ring – Part Number: CN35265
    Cylinder Ring
    Part Number: CN35265
      No Longer Available
  • 24
    O-ring Ag60 – Part Number: HH12108
    O-ring Ag60
    Part Number: HH12108
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 25
    Frame Unit – Part Number: CN80498
    Frame Unit
    Part Number: CN80498
      Special Order
    $223.29
  • 26
    Name Plate Cn565S Usa – Part Number: CN35951
    Name Plate Cn565S Usa
    Part Number: CN35951
      Special Order
    $5.95
  • 27
    Warning Label – Part Number: CN35636
    Warning Label
    Part Number: CN35636
      Special Order
    $5.95
  • 28
    Trigger Lock Lever – Part Number: CN35075
    Trigger Lock Lever
    Part Number: CN35075
      In Stock
    $5.95
  • 29
    Plastic Sheet Label – Part Number: CN34309
    Plastic Sheet Label
    Part Number: CN34309
      No Longer Available
  • 30
    Trigger Lock Dial – Part Number: HN12123
    Trigger Lock Dial
    Part Number: HN12123
      Special Order
    $5.95
  • 31
    Compression Spring 3507 – Part Number: KK23507
    Compression Spring 3507
    Part Number: KK23507
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 32
    Roll Pin 3 x 30 – Part Number: FF21235
    Roll Pin 3 x 30
    Part Number: FF21235
      In Stock
    $5.95
  • 33
    Filter A – Part Number: TA17024
    Filter A
    Part Number: TA17024
      Special Order
    $23.52
  • 34
    O-ring 1ag35 – Part Number: HH12118
    O-ring 1ag35
    Part Number: HH12118
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 35
    End Cap – Part Number: CN81224
    End Cap
    Part Number: CN81224
      In Stock
    $42.20
  • 36
    Screw5x32 – Part Number: BB40470
    Screw5x32
    Part Number: BB40470
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    O-ring 1ap12 – Part Number: HH11125
    O-ring 1ap12
    Part Number: HH11125
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    Trigger Valve Housing – Part Number: CN33909
    Trigger Valve Housing
    Part Number: CN33909
      Special Order
    $7.98
  • 39
    Straight Pin 161 – Part Number: FF30161
    Straight Pin 161
    Part Number: FF30161
      In Stock
    $5.95
  • 40
    O-Ring 1Ap7 – Part Number: HH11105
    O-Ring 1Ap7
    Part Number: HH11105
      Special Order
    $5.95
  • 41
    O-ring 1ap20 – Part Number: HH11138
    O-ring 1ap20
    Part Number: HH11138
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    O-ring 1ap6 – Part Number: HH11119
    O-ring 1ap6
    Part Number: HH11119
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 43
    O-ring 1bp7 – Part Number: HH11209
    O-ring 1bp7
    Part Number: HH11209
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 44
    Pilot Valve, – Part Number: CN32246
    Pilot Valve,
    Part Number: CN32246
      Special Order
    $8.82
  • 45
    O-ring 1ap9 – Part Number: HH11113
    O-ring 1ap9
    Part Number: HH11113
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 46
    Compression Spring 3129 – Part Number: KK23129
    Compression Spring 3129
    Part Number: KK23129
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    O-ring 1b1, 4x2,5 – Part Number: HH11901
    O-ring 1b1, 4x2,5
    Part Number: HH11901
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 48
    Trigger Valve Stem – Part Number: CN35128
    Trigger Valve Stem
    Part Number: CN35128
      Special Order
    $6.13
  • 49
    Trigger Valve Cap – Part Number: CN33910
    Trigger Valve Cap
    Part Number: CN33910
      In Stock
    $5.95
  • 50
    Contact Lever – Part Number: CN35115
    Contact Lever
    Part Number: CN35115
      In Stock
    $5.95
  • 51
    Spring Pin 2x16 – Part Number: FF22402
    Spring Pin 2x16
    Part Number: FF22402
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 52
    Trigger – Part Number: CN35001
    Trigger
    Part Number: CN35001
      In Stock
    $5.95
  • 53
    Lever – Part Number: CN35656
    Lever
    Part Number: CN35656
      Special Order
    $5.95
  • 54
    Lever Spring – Part Number: CN34500
    Lever Spring
    Part Number: CN34500
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 55
    Contact Arm Guide "B" – Part Number: CN35059
    Contact Arm Guide "B"
    Part Number: CN35059
      Special Order
    $7.38
  • 56
    Arm Guide – Part Number: CN35002
    Arm Guide
    Part Number: CN35002
      In Stock
    $5.95
  • 57
    Compression Spring 3736 – Part Number: KK23736
    Compression Spring 3736
    Part Number: KK23736
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 58
    Compression Spring 3735 – Part Number: KK23735
    Compression Spring 3735
    Part Number: KK23735
      Special Order
    $5.95
  • 59
    Contact Bumper – Part Number: CN35004
    Contact Bumper
    Part Number: CN35004
      In Stock
    $5.95
  • 60
    Contact Arm A – Part Number: CN35003
    Contact Arm A
    Part Number: CN35003
      Special Order
    $5.95
  • 61
    Adjust Dial – Part Number: CN37836
    Adjust Dial
    Part Number: CN37836
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 62
    Adjust Dial Cover – Part Number: CN35051
    Adjust Dial Cover
    Part Number: CN35051
      Special Order
    $5.95
  • 63
    Label,Adjust Dial – Part Number: TA15789
    Label,Adjust Dial
    Part Number: TA15789
      In Stock
    $5.95
  • 64
    Bumper – Part Number: CN35283
    Bumper
    Part Number: CN35283
      No Longer Available
  • 65
    O-Ring AS568-032 – Part Number: HH14904
    O-Ring AS568-032
    Part Number: HH14904
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 66
    Nose – Part Number: CN35269
    Nose
    Part Number: CN35269
      Special Order
    $348.91
  • 67
    Straight Pin 1264 – Part Number: FF31264
    Straight Pin 1264
    Part Number: FF31264
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 68
    Check Pawl – Part Number: CN34486
    Check Pawl
    Part Number: CN34486
      In Stock
    $5.95
  • 69
    Rubber Washer 1.8x6.2 – Part Number: EE39609
    Rubber Washer 1.8x6.2
    Part Number: EE39609
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 70
    Torsion Spring 3259 – Part Number: KK33259
    Torsion Spring 3259
    Part Number: KK33259
      In Stock
    $12.90
  • 71
    Rubber Washer 7 – Part Number: EE39602
    Rubber Washer 7
    Part Number: EE39602
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 72
    Compression Spring 3626 – Part Number: KK23626
    Compression Spring 3626
    Part Number: KK23626
      Special Order
    $6.66
  • 73
    Feed Pawl – Part Number: CN35270
    Feed Pawl
    Part Number: CN35270
      Special Order
    $53.66
  • 74
    Pin 1815 – Part Number: FF41815
    Pin 1815
    Part Number: FF41815
      No Longer Available
  • 75
    Bolt 6x28 – Part Number: BB40208
    Bolt 6x28
    Part Number: BB40208
      Special Order
    $5.95
  • 76
    Step Pin 1281 – Part Number: FF41281
    Step Pin 1281
    Part Number: FF41281
      In Stock
    Minimum Quantity of 2 required
    $6.56
  • 77
    Step Pin 1599 – Part Number: FF41599
    Step Pin 1599
    Part Number: FF41599
      In Stock
    Minimum Quantity of 2 required
    $6.00
  • 78
    Spring 3261 – Part Number: KK33261
    Spring 3261
    Part Number: KK33261
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 79
    Door Latch – Part Number: CN33679
    Door Latch
    Part Number: CN33679
      In Stock
    $23.72
  • 80
    Door – Part Number: HN10053
    Door
    Part Number: HN10053
      Special Order
    $131.22
  • 81
    Latch A – Part Number: CN34478
    Latch A
    Part Number: CN34478
      In Stock
    $22.80
  • 82
    Spring 3282 – Part Number: KK23282
    Spring 3282
    Part Number: KK23282
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    Latch B – Part Number: CN34479
    Latch B
    Part Number: CN34479
      In Stock
    $21.36
  • 84
    Straight Pin 1257 – Part Number: FF31257
    Straight Pin 1257
    Part Number: FF31257
      In Stock
    Minimum Quantity of 2 required
    $6.92
  • 85
    Screw M5x20 – Part Number: BB40407
    Screw M5x20
    Part Number: BB40407
      No Longer Available
  • 86
    Contact Arm C – Part Number: CN35266
    Contact Arm C
    Part Number: CN35266
      Special Order
    $17.06
  • 87
    O-Ring 1A 1.2x4, – Part Number: HH11903
    O-Ring 1A 1.2x4,
    Part Number: HH11903
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 88
    Contact Arm B Unit – Part Number: CN70073
    Contact Arm B Unit
    Part Number: CN70073
      Special Order
    $62.25
  • 89
    Com Spring 3332 – Part Number: KK23332
    Com Spring 3332
    Part Number: KK23332
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 90
    Retaining Ring E3.2 – Part Number: JJ10404
    Retaining Ring E3.2
    Part Number: JJ10404
      No Longer Available
  • 91
    Dust Cover Hook – Part Number: CN31083
    Dust Cover Hook
    Part Number: CN31083
      In Stock
    $5.95
  • 92
    Dust Cover – Part Number: CN35279
    Dust Cover
    Part Number: CN35279
      Special Order
    $9.46
  • 93
    Contact Tip For Cn565 – Part Number: CN35599
    Contact Tip For Cn565
    Part Number: CN35599
      In Stock
    $10.82
  • 94
    O Ring 1ap18 – Part Number: HH11107
    O Ring 1ap18
    Part Number: HH11107
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 95
    Feed Piston – Part Number: CN35271
    Feed Piston
    Part Number: CN35271
      Special Order
    $52.69
  • 96
    Spring 3504 – Part Number: KK23504
    Spring 3504
    Part Number: KK23504
      Special Order
    $5.95
  • 97
    Comp Spring 3724 – Part Number: KK23724
    Comp Spring 3724
    Part Number: KK23724
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 98
    Feed Piston Stop – Part Number: CN37998
    Feed Piston Stop
    Part Number: CN37998
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 99
    Spring Coller – Part Number: CN37843
    Spring Coller
    Part Number: CN37843
      No Longer Available
  • 100
    Retaining Ring C24 – Part Number: JJ22408
    Retaining Ring C24
    Part Number: JJ22408
      No Longer Available
  • 101
    Cover – Part Number: CN35969
    Cover
    Part Number: CN35969
      No Longer Available
  • 102
    Elastic Stop Nut M5 – Part Number: CC00401
    Elastic Stop Nut M5
    Part Number: CC00401
      In Stock
    $5.95
  • 103
    Magazine Cover – Part Number: CN35651
    Magazine Cover
    Part Number: CN35651
      On Order
    $14.72
  • 104
    Caution Plate – Part Number: CN36236
    Caution Plate
    Part Number: CN36236
      No Longer Available
  • 105
    Post Cap, – Part Number: CN37428
    Post Cap,
    Part Number: CN37428
      In Stock
    $5.95
  • 106
    Nail Support – Part Number: HN10389
    Nail Support
    Part Number: HN10389
      In Stock
    $17.06
  • 107
    Magazine – Part Number: CN35388
    Magazine
    Part Number: CN35388
      On Order
    $33.32
  • 109
    Tension Spring 3051 – Part Number: KK13051
    Tension Spring 3051
    Part Number: KK13051
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 110
    Spacer – Part Number: CN30601
    Spacer
    Part Number: CN30601
      In Stock
    $5.95
  • 111
    Receiver Spring – Part Number: CN37383
    Receiver Spring
    Part Number: CN37383
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 112
    Label Trigger Lock – Part Number: CN35252
    Label Trigger Lock
    Part Number: CN35252
      Special Order
    $5.95
  • 114
    Pilot Valve – Part Number: CN33627
    Pilot Valve
    Part Number: CN33627
      In Stock
    $7.98
  • 115
    Compression Spring 4123 – Part Number: KK24123
    Compression Spring 4123
    Part Number: KK24123
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 116
    Trigger Valve Stem – Part Number: CN33723
    Trigger Valve Stem
    Part Number: CN33723
      Special Order
    $5.95
  • 117
    Trigger Valve Cap – Part Number: CN31346
    Trigger Valve Cap
    Part Number: CN31346
      In Stock
    $5.95
  • 118
    Spring 3247 – Part Number: KK33247
    Spring 3247
    Part Number: KK33247
      Special Order
    Minimum Quantity of 2 required
    $6.08
  • 119
    S.T. Lever – Part Number: TA16138
    S.T. Lever
    Part Number: TA16138
      No Longer Available
  • 120
    Torsion Spring 3144 – Part Number: KK33144
    Torsion Spring 3144
    Part Number: KK33144
      Special Order
    Minimum Quantity of 2 required
    $6.03
  • 121
    Trigger – Part Number: CN35714
    Trigger
    Part Number: CN35714
      In Stock
    $5.95
  • 122
    Spring 3282 – Part Number: KK23282
    Spring 3282
    Part Number: KK23282
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 123
    Contact Arm – Part Number: CN37842
    Contact Arm
    Part Number: CN37842
      Special Order
    $5.95
  • 124
    Contact Arm "A" – Part Number: CN35140
    Contact Arm "A"
    Part Number: CN35140
      Special Order
    $16.30
  • 125
    Body Hunger Kit – Part Number: CN81011
    Body Hunger Kit
    Part Number: CN81011
      Special Order
    $99.76
  • 126
    Screw M5x30 – Part Number: BB40222
    Screw M5x30
    Part Number: BB40222
      Special Order
    $5.95
  • 127
    Body Hunger – Part Number: CN36120
    Body Hunger
    Part Number: CN36120
      Special Order
    $96.42
  • 129
    Comp Spring 3653 – Part Number: KK23653
    Comp Spring 3653
    Part Number: KK23653
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 130
    Trigger Valve Housing – Part Number: CN31323
    Trigger Valve Housing
    Part Number: CN31323
      Special Order
    $8.42
  • 131
    Plain Washer 1-6 – Part Number: EE31105
    Plain Washer 1-6
    Part Number: EE31105
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 200
    O-Ring Kit For Cn565S/D – Part Number: CN81008
    O-Ring Kit For Cn565S/D
    Part Number: CN81008
      No Longer Available
  • 201
    Trigger Valve Kit 565s – Part Number: CN81019
    Trigger Valve Kit 565s
    Part Number: CN81019
      In Stock
    $41.75
  • 202
    Arm Guide Kit – Part Number: CN81013
    Arm Guide Kit
    Part Number: CN81013
      Special Order
    $33.13
  • 203
    St Kit For Cn565D – Part Number: CN81015
    St Kit For Cn565D
    Part Number: CN81015
      Special Order
    $109.52

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
