Max Industrial Coil Nailer Replacement Parts For Model CN100

We Sell Only Genuine Max Parts

Search Within Model

Questions & Answers for Max CN100
Browse all Parts Search by Area

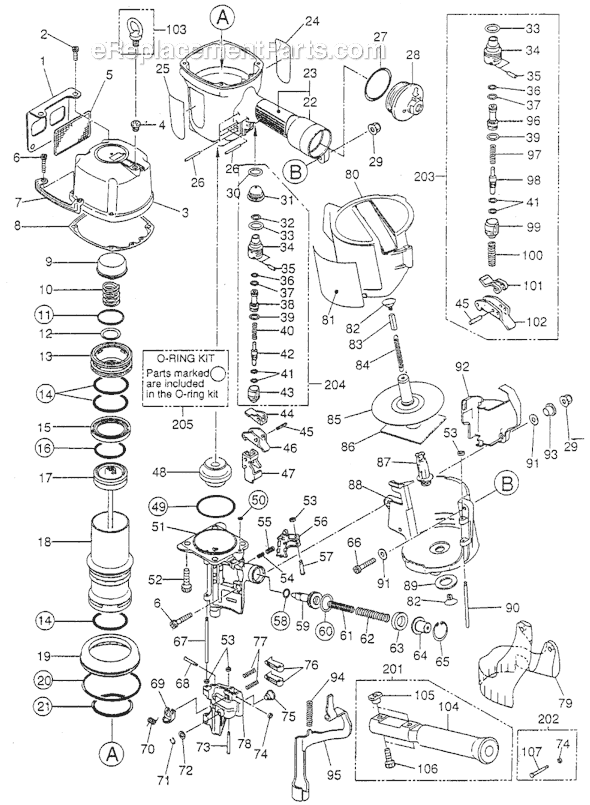

Page A Diagram and Parts List for  Max Nailer
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Max Nailer
  • 1
    Exhaust Cover – Part Number: CN36175
    Exhaust Cover
    Part Number: CN36175
      Special Order
    $10.00
  • 2
    Screw M5x10 – Part Number: BB40415
    Screw M5x10
    Part Number: BB40415
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 3
    Cylinder Cap Unit – Part Number: CN70097
    Cylinder Cap Unit
    Part Number: CN70097
      Special Order
    $157.79
  • 4
    Grommet – Part Number: TA12319
    Grommet
    Part Number: TA12319
      Special Order
    $5.95
  • 5
    Exhaust Filer A – Part Number: CN36176
    Exhaust Filer A
    Part Number: CN36176
      Special Order
    $29.46
  • 6
    Screw M6x35 – Part Number: BB40487
    Screw M6x35
    Part Number: BB40487
      No Longer Available
  • 7
    Protector – Part Number: CN36192
    Protector
    Part Number: CN36192
      Special Order
    $12.26
  • 8
    Cylinder Cap Seal – Part Number: CN36171
    Cylinder Cap Seal
    Part Number: CN36171
      No Longer Available
  • 9
    Piston Stop – Part Number: CN36173
    Piston Stop
    Part Number: CN36173
      Special Order
    $40.36
  • 10
    Complete Spring 3821 – Part Number: KK23821
    Complete Spring 3821
    Part Number: KK23821
      Special Order
    $7.68
  • 11
    O-ring 1a3x56,8 – Part Number: HH19195
    O-ring 1a3x56,8
    Part Number: HH19195
      In Stock
    Minimum Quantity of 2 required
    $7.33
  • 12
    Head Valve Washer – Part Number: CN36174
    Head Valve Washer
    Part Number: CN36174
      Special Order
    $8.22
  • 13
    Head Valve Piston – Part Number: CN36172
    Head Valve Piston
    Part Number: CN36172
      Special Order
    $100.47
  • 14
    O-Ring A 3.2x69.5 – Part Number: HH12906
    O-Ring A 3.2x69.5
    Part Number: HH12906
      Special Order
    $6.72
  • 15
    Head Valve Seal – Part Number: CN36169
    Head Valve Seal
    Part Number: CN36169
      Special Order
    $32.91
  • 16
    O-Ring 5.7x55.4 – Part Number: HH19802
    O-Ring 5.7x55.4
    Part Number: HH19802
      Special Order
    $26.28
  • 17
    Main Piston Unit – Part Number: CN70100
    Main Piston Unit
    Part Number: CN70100
      Special Order
    $138.39
  • 18
    Cylinder – Part Number: CN36209
    Cylinder
    Part Number: CN36209
      Special Order
    $223.23
  • 19
    Cylinder Ring, – Part Number: CN36208
    Cylinder Ring,
    Part Number: CN36208
      Special Order
    $112.89
  • 20
    O-Ring As568-244 – Part Number: HH14161
    O-Ring As568-244
    Part Number: HH14161
      Special Order
    $9.96
  • 21
    O-Ring 1Ap70 – Part Number: HH12119
    O-Ring 1Ap70
    Part Number: HH12119
      Special Order
    $8.20
  • 23
    Frame – Part Number: CN70188
    Frame
    Part Number: CN70188
      Special Order
    $428.33
  • 24
    Warning Label – Part Number: CN35636
    Warning Label
    Part Number: CN35636
      Special Order
    $5.95
  • 25
    Label – Part Number: CN36216
    Label
    Part Number: CN36216
      Special Order
    $5.95
  • 26
    Roll Pin 3x32 Aw – Part Number: FF21611
    Roll Pin 3x32 Aw
    Part Number: FF21611
      Special Order
    $5.95
  • 27
    O-ring 1ag45 – Part Number: HH12111
    O-ring 1ag45
    Part Number: HH12111
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 28
    End Cap – Part Number: KN81039
    End Cap
    Part Number: KN81039
      In Stock
    $43.24
  • 29
    Elastic Stop Nut M6x1 – Part Number: CC00402
    Elastic Stop Nut M6x1
    Part Number: CC00402
      In Stock
    $5.95
  • 30
    O-Ring Arp568-016 – Part Number: HH11159
    O-Ring Arp568-016
    Part Number: HH11159
      In Stock
    $5.95
  • 31
    Trigger Valve Cage – Part Number: CN37529
    Trigger Valve Cage
    Part Number: CN37529
      Special Order
    $5.95
  • 32
    O-Ring Arp 568-013 – Part Number: HH11151
    O-Ring Arp 568-013
    Part Number: HH11151
      In Stock
    $5.95
  • 33
    O-ring 1ap20 – Part Number: HH11138
    O-ring 1ap20
    Part Number: HH11138
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 34
    Trigger Valve Housing – Part Number: CN32247
    Trigger Valve Housing
    Part Number: CN32247
      In Stock
    $12.82
  • 35
    Straight Pin 161 – Part Number: FF30161
    Straight Pin 161
    Part Number: FF30161
      In Stock
    $5.95
  • 36
    O-ring 1ap6 – Part Number: HH11119
    O-ring 1ap6
    Part Number: HH11119
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    O-ring 1bp7 – Part Number: HH11209
    O-ring 1bp7
    Part Number: HH11209
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    Pilot Valve – Part Number: CN31589
    Pilot Valve
    Part Number: CN31589
      In Stock
    $9.88
  • 39
    O-ring 1ap9 – Part Number: HH11113
    O-ring 1ap9
    Part Number: HH11113
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 40
    Compression Spring 4123 – Part Number: KK24123
    Compression Spring 4123
    Part Number: KK24123
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 41
    O-ring 1b1, 4x2,5 – Part Number: HH11901
    O-ring 1b1, 4x2,5
    Part Number: HH11901
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    Trigger Valve Stem – Part Number: CN31347
    Trigger Valve Stem
    Part Number: CN31347
      In Stock
    $5.95
  • 43
    Trigger Valve Cap – Part Number: CN31346
    Trigger Valve Cap
    Part Number: CN31346
      In Stock
    $5.95
  • 44
    Contact Lever – Part Number: CN37424
    Contact Lever
    Part Number: CN37424
      In Stock
    $5.95
  • 45
    Roll Pin 3x16 – Part Number: FF21220
    Roll Pin 3x16
    Part Number: FF21220
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 46
    Trigger – Part Number: CN37423
    Trigger
    Part Number: CN37423
      Special Order
    $5.95
  • 47
    Arm Guide, – Part Number: CN35855
    Arm Guide,
    Part Number: CN35855
      No Longer Available
  • 48
    Bumper – Part Number: CN36188
    Bumper
    Part Number: CN36188
      In Stock
    $41.33
  • 49
    O-ring As568-151 – Part Number: HH14913
    O-ring As568-151
    Part Number: HH14913
      Special Order
    $7.76
  • 50
    O-Ring 1Ap7 – Part Number: HH11105
    O-Ring 1Ap7
    Part Number: HH11105
      Special Order
    $5.95
  • 51
    Nose – Part Number: CN70200
    Nose
    Part Number: CN70200
      Special Order
    $587.04
  • 52
    Bolt 10x30 – Part Number: BB40453
    Bolt 10x30
    Part Number: BB40453
      Special Order
    $5.95
  • 53
    Rubber Washer 7 – Part Number: EE39602
    Rubber Washer 7
    Part Number: EE39602
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 54
    Comp. Spring 3788 – Part Number: KK23788
    Comp. Spring 3788
    Part Number: KK23788
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 55
    Comp. Spring 3710 – Part Number: KK23710
    Comp. Spring 3710
    Part Number: KK23710
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    Feed Pawl – Part Number: CN36181
    Feed Pawl
    Part Number: CN36181
      Special Order
    $99.19
  • 57
    Step Pin 2216 – Part Number: FF42216
    Step Pin 2216
    Part Number: FF42216
      Special Order
    $7.02
  • 58
    O-ring 1ap10a – Part Number: HH11132
    O-ring 1ap10a
    Part Number: HH11132
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Feed Piston – Part Number: CN36182
    Feed Piston
    Part Number: CN36182
      Special Order
    $68.52
  • 60
    O-ring 1ap21 – Part Number: HH11143
    O-ring 1ap21
    Part Number: HH11143
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    Comp Spring 3832 – Part Number: KK23832
    Comp Spring 3832
    Part Number: KK23832
      In Stock
    Minimum Quantity of 2 required
    $6.72
  • 62
    Comp Spring 2517 – Part Number: KK23517
    Comp Spring 2517
    Part Number: KK23517
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 63
    Feed Piston Stop – Part Number: CN32762
    Feed Piston Stop
    Part Number: CN32762
      In Stock
    $5.95
  • 64
    Spring Collar – Part Number: CN36194
    Spring Collar
    Part Number: CN36194
      In Stock
    $32.82
  • 65
    Retaining Ring C26 – Part Number: JJ22407
    Retaining Ring C26
    Part Number: JJ22407
      In Stock
    $5.95
  • 66
    Screw M6x40 – Part Number: BB40469
    Screw M6x40
    Part Number: BB40469
      Special Order
    $5.95
  • 67
    Straight Pin 1285 – Part Number: FF31285
    Straight Pin 1285
    Part Number: FF31285
      Special Order
    $13.66
  • 68
    Step Pin 1599 – Part Number: FF41599
    Step Pin 1599
    Part Number: FF41599
      In Stock
    Minimum Quantity of 2 required
    $6.00
  • 69
    Door Latch – Part Number: CN36195
    Door Latch
    Part Number: CN36195
      Special Order
    $46.89
  • 70
    Spring 3261 – Part Number: KK33261
    Spring 3261
    Part Number: KK33261
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 71
    E-Ring 4 – Part Number: JJ10405
    E-Ring 4
    Part Number: JJ10405
      In Stock
    $5.95
  • 72
    Plain Washer D – Part Number: EE39814
    Plain Washer D
    Part Number: EE39814
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 73
    Pin 1261 – Part Number: FF41261
    Pin 1261
    Part Number: FF41261
      Special Order
    $28.36
  • 74
    Rubber Washer 1.8x6.2 – Part Number: EE39609
    Rubber Washer 1.8x6.2
    Part Number: EE39609
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 75
    Step Pin 1837 – Part Number: FF41837
    Step Pin 1837
    Part Number: FF41837
      In Stock
    Minimum Quantity of 2 required
    $6.60
  • 76
    Check Pawl – Part Number: CN37523
    Check Pawl
    Part Number: CN37523
      In Stock
    $48.42
  • 77
    Compression Spring 3109 – Part Number: KK23109
    Compression Spring 3109
    Part Number: KK23109
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 78
    Door – Part Number: CN36183
    Door
    Part Number: CN36183
      Special Order
    $171.31
  • 79
    Dust Cover – Part Number: CN36191
    Dust Cover
    Part Number: CN36191
      Special Order
    $10.50
  • 80
    Magazine Cap – Part Number: CN36186
    Magazine Cap
    Part Number: CN36186
      In Stock
    $33.98
  • 81
    Warning Label – Part Number: CN36190
    Warning Label
    Part Number: CN36190
      Special Order
    $6.10
  • 82
    Receiver Spring – Part Number: CN37383
    Receiver Spring
    Part Number: CN37383
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    Spacer – Part Number: CN30601
    Spacer
    Part Number: CN30601
      In Stock
    $5.95
  • 84
    Tension Spring 3144 – Part Number: KK13144
    Tension Spring 3144
    Part Number: KK13144
      In Stock
    $5.95
  • 85
    Nail Support Unit – Part Number: CN70104
    Nail Support Unit
    Part Number: CN70104
      Special Order
    $64.23
  • 86
    Rubber Plate – Part Number: CN31578
    Rubber Plate
    Part Number: CN31578
      Special Order
    $6.56
  • 87
    Magazine Post – Part Number: CN36198
    Magazine Post
    Part Number: CN36198
      Special Order
    $20.78
  • 88
    Magazine – Part Number: CN36185
    Magazine
    Part Number: CN36185
      Special Order
    $53.16
  • 89
    Post Retainer – Part Number: EE39603
    Post Retainer
    Part Number: EE39603
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 90
    Step Pin 1560 – Part Number: FF41560
    Step Pin 1560
    Part Number: FF41560
      Special Order
    $17.96
  • 92
    Contact Arm Cover – Part Number: CN36193
    Contact Arm Cover
    Part Number: CN36193
      Special Order
    $16.96
  • 93
    Collar – Part Number: CN32170
    Collar
    Part Number: CN32170
      Special Order
    $5.95
  • 94
    Comp Spring 3820 – Part Number: KK23820
    Comp Spring 3820
    Part Number: KK23820
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 95
    Contact Arm – Part Number: CN36184
    Contact Arm
    Part Number: CN36184
      Special Order
    $87.15
  • 96
    Pilot Valve – Part Number: CN33627
    Pilot Valve
    Part Number: CN33627
      In Stock
    $7.98
  • 97
    Compression Spring 3129 – Part Number: KK23129
    Compression Spring 3129
    Part Number: KK23129
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 98
    Trigger Valve Stem – Part Number: CN31715
    Trigger Valve Stem
    Part Number: CN31715
      Special Order
    $11.68
  • 99
    Trigger Valve Cap – Part Number: CN31716
    Trigger Valve Cap
    Part Number: CN31716
      Special Order
    $47.18
  • 100
    Compression Spring 3228 – Part Number: KK23228
    Compression Spring 3228
    Part Number: KK23228
      Special Order
    $5.95
  • 101
    Contact Lever – Part Number: CN34300
    Contact Lever
    Part Number: CN34300
      Special Order
    $43.33
  • 102
    Trigger – Part Number: CN30276
    Trigger
    Part Number: CN30276
      In Stock
    $9.70
  • 103
    Hanger – Part Number: BB10401
    Hanger
    Part Number: BB10401
      Special Order
    $13.22
  • 104
    Grip Asy, – Part Number: CN80525
    Grip Asy,
    Part Number: CN80525
      No Longer Available
  • 105
    Special Nut – Part Number: CN35641
    Special Nut
    Part Number: CN35641
      Special Order
    $20.56
  • 106
    Screw M6x18, – Part Number: BB40494
    Screw M6x18,
    Part Number: BB40494
      Special Order
    $5.95
  • 107
    Step Pin 1842 – Part Number: FF41842
    Step Pin 1842
    Part Number: FF41842
      Special Order
    $23.52
  • 201
    Grip Asy, – Part Number: CN80525
    Grip Asy,
    Part Number: CN80525
      No Longer Available
  • 202
    Step Pin Kit – Part Number: TA81014
    Step Pin Kit
    Part Number: TA81014
      Special Order
    $24.60
  • 203
    St Kit – Part Number: CN80273
    St Kit
    Part Number: CN80273
      No Longer Available
  • 204
    Trigger Valve Assembly – Part Number: XX70026
    Trigger Valve Assembly
    Part Number: XX70026
      No Longer Available
  • 205
    O-Ring Kit – Part Number: CN81061
    O-Ring Kit
    Part Number: CN81061
      Special Order
    $63.35

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
