Max Cn665d Nailer Replacement Parts For Model CN665D

We Sell Only Genuine Max Parts

Search Within Model

Questions & Answers for Max CN665D
Browse all Parts Search by Area

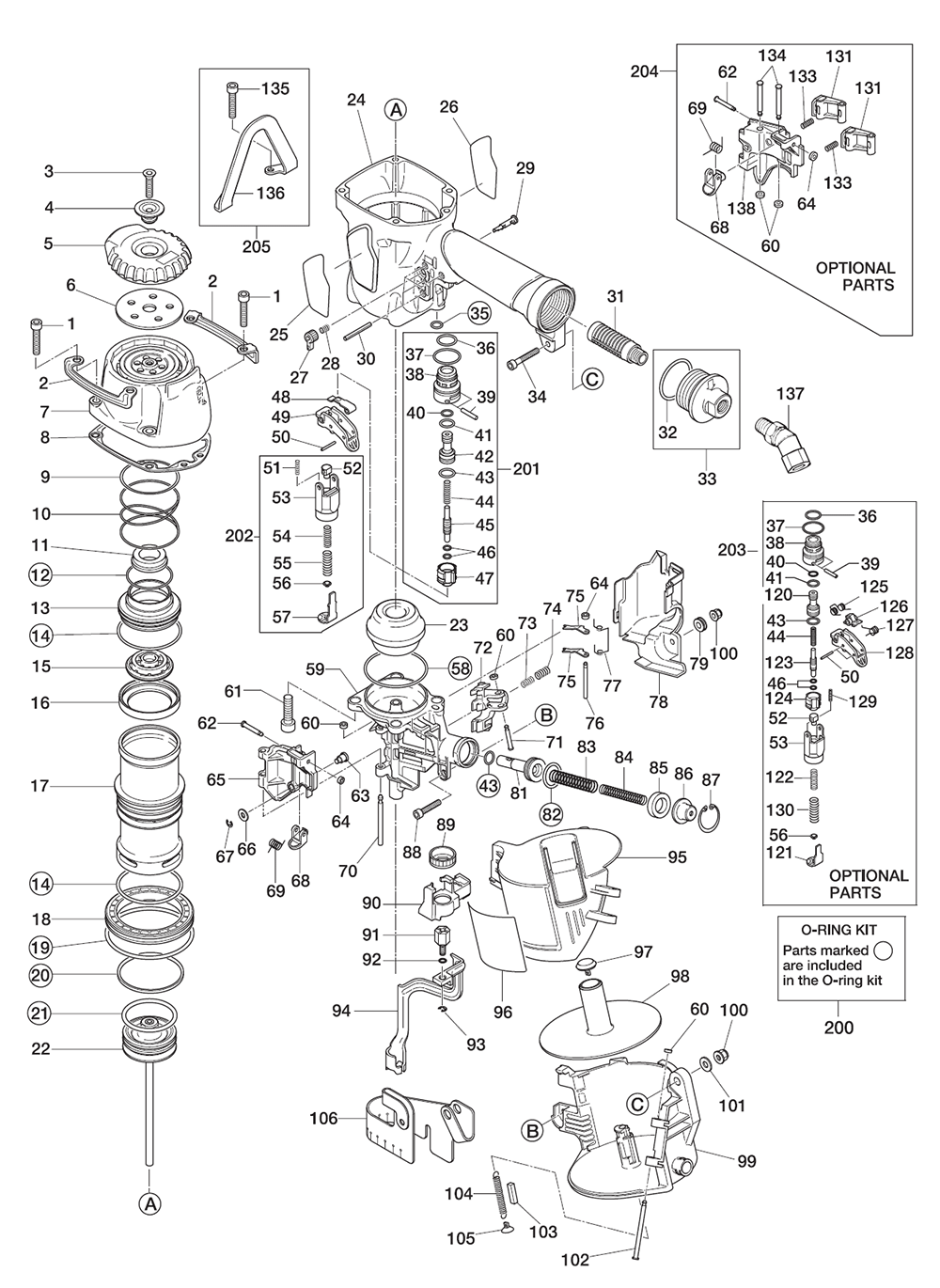

Fig-0 Diagram and Parts List for  Max Nailer
Fig-0
Previous Showing All Parts Next
Fig-0
Fig-0 Diagram and Parts List for  Max Nailer
  • 1
    Bolt 6x30 – Part Number: BB40422
    Bolt 6x30
    Part Number: BB40422
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 2
    Protector – Part Number: CN36348
    Protector
    Part Number: CN36348
      Special Order
    $8.22
  • 3
    Screw M6x27 – Part Number: AA82411
    Screw M6x27
    Part Number: AA82411
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 4
    Exhaust Cover Holder – Part Number: KN11393
    Exhaust Cover Holder
    Part Number: KN11393
      Special Order
    $6.03
  • 5
    Exhaust Cover – Part Number: CN35294
    Exhaust Cover
    Part Number: CN35294
      Special Order
    $17.82
  • 6
    Filter B – Part Number: KN11392
    Filter B
    Part Number: KN11392
      In Stock
    $11.80
  • 7
    Cylinder Cap Unit, Replaces Cn – Part Number: CN70541
    Cylinder Cap Unit, Replaces Cn
    Part Number: CN70541
      Special Order
    $110.79
  • 8
    Cylinder Cap Seal – Part Number: CN36308
    Cylinder Cap Seal
    Part Number: CN36308
      In Stock
    $35.80
  • 9
    Washer, Cylinder Cap – Part Number: CN36331
    Washer, Cylinder Cap
    Part Number: CN36331
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 10
    Com Spring 3655 – Part Number: KK23655
    Com Spring 3655
    Part Number: KK23655
      In Stock
    $19.72
  • 11
    Plain Washer B – Part Number: CN36107
    Plain Washer B
    Part Number: CN36107
      Special Order
    $20.82
  • 12
    O Ring Arp568-138 – Part Number: HH11141
    O Ring Arp568-138
    Part Number: HH11141
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 13
    Head Valve Piston – Part Number: CN35290
    Head Valve Piston
    Part Number: CN35290
      In Stock
    $8.22
  • 14
    O-Ring Ag55 – Part Number: HH12101
    O-Ring Ag55
    Part Number: HH12101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 15
    Piston Stop – Part Number: CN35289
    Piston Stop
    Part Number: CN35289
      Special Order
    $14.08
  • 16
    Head Valve Seal – Part Number: CN34994
    Head Valve Seal
    Part Number: CN34994
      Special Order
    $13.02
  • 17
    Cylinder, Replaces Cn36311 – Part Number: CN38471
    Cylinder, Replaces Cn36311
    Part Number: CN38471
      Special Order
    $215.47
  • 18
    Cylinder Ring – Part Number: CN36312
    Cylinder Ring
    Part Number: CN36312
      Special Order
    Minimum Quantity of 2 required
    $8.22
  • 19
    O-Ring As568-231 – Part Number: HH14152
    O-Ring As568-231
    Part Number: HH14152
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 20
    Check Valve – Part Number: CN36330
    Check Valve
    Part Number: CN36330
      On Order
    $25.56
  • 21
    O-Ring P53 – Part Number: HH11809
    O-Ring P53
    Part Number: HH11809
      In Stock
    $14.08
  • 22
    Main Piston Unit – Part Number: CN70154
    Main Piston Unit
    Part Number: CN70154
      Special Order
    $114.44
  • 23
    Bumper – Part Number: KN11219
    Bumper
    Part Number: KN11219
      In Stock
    $19.23
  • 24
    Frame Assy – Part Number: CN81357
    Frame Assy
    Part Number: CN81357
      Special Order
    $177.52
  • 25
    Name Plate A – Part Number: CN38464
    Name Plate A
    Part Number: CN38464
      Special Order
    $78.32
  • 26
    Name Plate B – Part Number: CN38465
    Name Plate B
    Part Number: CN38465
      Special Order
    $78.32
  • 27
    Trigger Lock Lever – Part Number: KN12622
    Trigger Lock Lever
    Part Number: KN12622
      Special Order
    $7.56
  • 28
    Compression Spring 3507 – Part Number: KK23507
    Compression Spring 3507
    Part Number: KK23507
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    Trigger Lock Dial – Part Number: KN12621
    Trigger Lock Dial
    Part Number: KN12621
      Special Order
    $5.95
  • 30
    Roll Pin 3x32 Aw – Part Number: FF21611
    Roll Pin 3x32 Aw
    Part Number: FF21611
      Special Order
    $5.95
  • 31
    Filter A – Part Number: TA17024
    Filter A
    Part Number: TA17024
      Special Order
    $23.52
  • 32
    O-ring 1ag35 – Part Number: HH12118
    O-ring 1ag35
    Part Number: HH12118
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    End Cap – Part Number: CN81224
    End Cap
    Part Number: CN81224
      In Stock
    $42.20
  • 34
    Screw5x32 – Part Number: BB40470
    Screw5x32
    Part Number: BB40470
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 35
    O-Ring 1Ap7 – Part Number: HH11105
    O-Ring 1Ap7
    Part Number: HH11105
      Special Order
    $5.95
  • 36
    O-ring 1ap12 – Part Number: HH11125
    O-ring 1ap12
    Part Number: HH11125
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    O-ring 1ap20 – Part Number: HH11138
    O-ring 1ap20
    Part Number: HH11138
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    Trigger Valve Housing – Part Number: CN31323
    Trigger Valve Housing
    Part Number: CN31323
      Special Order
    $8.42
  • 39
    Straight Pin 161 – Part Number: FF30161
    Straight Pin 161
    Part Number: FF30161
      In Stock
    $5.95
  • 40
    O-ring 1ap6 – Part Number: HH11119
    O-ring 1ap6
    Part Number: HH11119
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 41
    O-ring 1bp7 – Part Number: HH11209
    O-ring 1bp7
    Part Number: HH11209
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    Pilot Valve – Part Number: CN33010
    Pilot Valve
    Part Number: CN33010
      Special Order
    $14.26
  • 43
    O-ring 1ap9 – Part Number: HH11113
    O-ring 1ap9
    Part Number: HH11113
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 44
    Compression Spring 4123 – Part Number: KK24123
    Compression Spring 4123
    Part Number: KK24123
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 45
    Trigger Valve Stem – Part Number: CN35779
    Trigger Valve Stem
    Part Number: CN35779
      In Stock
    $13.72
  • 46
    O-ring 1b1, 4x2,5 – Part Number: HH11901
    O-ring 1b1, 4x2,5
    Part Number: HH11901
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    Trigger Valve Cap – Part Number: CN33009
    Trigger Valve Cap
    Part Number: CN33009
      Special Order
    $7.13
  • 48
    Contact Lever – Part Number: CN35115
    Contact Lever
    Part Number: CN35115
      In Stock
    $5.95
  • 49
    Trigger – Part Number: CN35714
    Trigger
    Part Number: CN35714
      In Stock
    $5.95
  • 50
    Spring Pin 2x16 – Part Number: FF22402
    Spring Pin 2x16
    Part Number: FF22402
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 51
    Compression Spring 3129 – Part Number: KK23129
    Compression Spring 3129
    Part Number: KK23129
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 52
    Contact Arm Guide "B" – Part Number: CN35059
    Contact Arm Guide "B"
    Part Number: CN35059
      Special Order
    $7.38
  • 53
    Contact Arm – Part Number: CN37842
    Contact Arm
    Part Number: CN37842
      Special Order
    $5.95
  • 54
    Compression Spring 3735 – Part Number: KK23735
    Compression Spring 3735
    Part Number: KK23735
      Special Order
    $5.95
  • 55
    Compression Spring 3736 – Part Number: KK23736
    Compression Spring 3736
    Part Number: KK23736
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 56
    Contact Bumper – Part Number: CN35004
    Contact Bumper
    Part Number: CN35004
      In Stock
    $5.95
  • 57
    Contact Arm A – Part Number: CN37845
    Contact Arm A
    Part Number: CN37845
      Special Order
    $5.95
  • 58
    O-Ring Arp568-140 – Part Number: HH11162
    O-Ring Arp568-140
    Part Number: HH11162
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Nose – Part Number: CN36315
    Nose
    Part Number: CN36315
      Special Order
    $346.41
  • 60
    Rubber Washer 7 – Part Number: EE39602
    Rubber Washer 7
    Part Number: EE39602
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    Screw M8x28 – Part Number: BB40443
    Screw M8x28
    Part Number: BB40443
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 62
    Step Pin 1599 – Part Number: FF41599
    Step Pin 1599
    Part Number: FF41599
      In Stock
    Minimum Quantity of 2 required
    $6.00
  • 63
    Step Pin 1837 – Part Number: FF41837
    Step Pin 1837
    Part Number: FF41837
      In Stock
    Minimum Quantity of 2 required
    $6.60
  • 64
    Rubber Washer 1.8x6.2 – Part Number: EE39609
    Rubber Washer 1.8x6.2
    Part Number: EE39609
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 65
    Door – Part Number: CN36336
    Door
    Part Number: CN36336
      Special Order
    $124.83
  • 66
    Plain Washer D – Part Number: EE39814
    Plain Washer D
    Part Number: EE39814
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 67
    E-Ring 4 – Part Number: JJ10405
    E-Ring 4
    Part Number: JJ10405
      In Stock
    $5.95
  • 68
    Door Latch – Part Number: CN33679
    Door Latch
    Part Number: CN33679
      In Stock
    $23.72
  • 69
    Spring 3261 – Part Number: KK33261
    Spring 3261
    Part Number: KK33261
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 70
    Straight Pin 1257 – Part Number: FF31257
    Straight Pin 1257
    Part Number: FF31257
      In Stock
    Minimum Quantity of 2 required
    $6.92
  • 71
    Step Pin 1817 – Part Number: FF41817
    Step Pin 1817
    Part Number: FF41817
      In Stock
    $22.36
  • 72
    Feed Pawl – Part Number: CN36349
    Feed Pawl
    Part Number: CN36349
      Special Order
    $59.69
  • 73
    Comp. Spring 3710 – Part Number: KK23710
    Comp. Spring 3710
    Part Number: KK23710
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 74
    Comp. Spring 3788 – Part Number: KK23788
    Comp. Spring 3788
    Part Number: KK23788
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 75
    Check Pawl – Part Number: CN34486
    Check Pawl
    Part Number: CN34486
      In Stock
    $5.95
  • 76
    Straight Pin 1264 – Part Number: FF31264
    Straight Pin 1264
    Part Number: FF31264
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 77
    Torsion Spring 3259 – Part Number: KK33259
    Torsion Spring 3259
    Part Number: KK33259
      In Stock
    $12.90
  • 78
    Cover – Part Number: CN36323
    Cover
    Part Number: CN36323
      Special Order
    $9.96
  • 79
    Collar – Part Number: CN32170
    Collar
    Part Number: CN32170
      Special Order
    $5.95
  • 81
    Feed Piston – Part Number: CN36317
    Feed Piston
    Part Number: CN36317
      Special Order
    $35.06
  • 82
    O Ring 1ap18 – Part Number: HH11107
    O Ring 1ap18
    Part Number: HH11107
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    Compression Spring 3335 – Part Number: KK23335
    Compression Spring 3335
    Part Number: KK23335
      Special Order
    $5.95
  • 84
    Compression Spring 3627 – Part Number: KK23627
    Compression Spring 3627
    Part Number: KK23627
      Special Order
    $5.95
  • 85
    Feed Piston Stop – Part Number: CN37998
    Feed Piston Stop
    Part Number: CN37998
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 86
    SPRING COLLAR – Part Number: CN35285
    SPRING COLLAR
    Part Number: CN35285
      No Longer Available
  • 87
    Retaining Ring C24 – Part Number: JJ22408
    Retaining Ring C24
    Part Number: JJ22408
      No Longer Available
  • 88
    Bolt 5x25 – Part Number: BB40405
    Bolt 5x25
    Part Number: BB40405
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 89
    Adjust Dial – Part Number: CN37836
    Adjust Dial
    Part Number: CN37836
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 90
    Spacer – Part Number: CN36322
    Spacer
    Part Number: CN36322
      Special Order
    $5.95
  • 91
    Contact Bolt – Part Number: CN35006
    Contact Bolt
    Part Number: CN35006
      In Stock
    $15.36
  • 92
    O-Ring 1A 1.2x4, – Part Number: HH11903
    O-Ring 1A 1.2x4,
    Part Number: HH11903
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 93
    Retaining Ring E3.2 – Part Number: JJ10404
    Retaining Ring E3.2
    Part Number: JJ10404
      No Longer Available
  • 94
    Contact Arm B Unit – Part Number: CN70163
    Contact Arm B Unit
    Part Number: CN70163
      In Stock
    $36.96
  • 95
    Magazine Cover – Part Number: CN35651
    Magazine Cover
    Part Number: CN35651
      On Order
    $14.72
  • 96
    Warning Label Usa (Magazine) – Part Number: CN38467
    Warning Label Usa (Magazine)
    Part Number: CN38467
      Special Order
    $87.56
  • 97
    Post Cap, – Part Number: CN37428
    Post Cap,
    Part Number: CN37428
      In Stock
    $5.95
  • 98
    Nail Support – Part Number: HN10389
    Nail Support
    Part Number: HN10389
      In Stock
    $17.06
  • 99
    Magazine – Part Number: CN35388
    Magazine
    Part Number: CN35388
      On Order
    $33.32
  • 100
    Elastic Stop Nut M5 – Part Number: CC00401
    Elastic Stop Nut M5
    Part Number: CC00401
      In Stock
    $5.95
  • 101
    Plain Washer 1-6 – Part Number: EE31105
    Plain Washer 1-6
    Part Number: EE31105
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 102
    Step Pin 1287 – Part Number: FF41287
    Step Pin 1287
    Part Number: FF41287
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 103
    Spacer – Part Number: CN30601
    Spacer
    Part Number: CN30601
      In Stock
    $5.95
  • 104
    Tension Spring 3051 – Part Number: KK13051
    Tension Spring 3051
    Part Number: KK13051
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 105
    Receiver Spring – Part Number: CN30602
    Receiver Spring
    Part Number: CN30602
      No Longer Available
  • 106
    Dust Cover, Replaces Cn36321 – Part Number: CN36339
    Dust Cover, Replaces Cn36321
    Part Number: CN36339
      Special Order
    $7.28
  • 120
    Pilot Valve – Part Number: CN33627
    Pilot Valve
    Part Number: CN33627
      In Stock
    $7.98
  • 121
    Contact Arm "A" – Part Number: CN35140
    Contact Arm "A"
    Part Number: CN35140
      Special Order
    $16.30
  • 122
    Compression Spring 3735 – Part Number: KK23735
    Compression Spring 3735
    Part Number: KK23735
      Special Order
    $5.95
  • 123
    Trigger Valve Stem – Part Number: CN33723
    Trigger Valve Stem
    Part Number: CN33723
      Special Order
    $5.95
  • 124
    Trigger Valve Cap – Part Number: CN31346
    Trigger Valve Cap
    Part Number: CN31346
      In Stock
    $5.95
  • 125
    Spring 3247 – Part Number: KK33247
    Spring 3247
    Part Number: KK33247
      Special Order
    Minimum Quantity of 2 required
    $6.08
  • 126
    S.T. Lever – Part Number: TA16138
    S.T. Lever
    Part Number: TA16138
      No Longer Available
  • 127
    Torsion Spring 3144 – Part Number: KK33144
    Torsion Spring 3144
    Part Number: KK33144
      Special Order
    Minimum Quantity of 2 required
    $6.03
  • 128
    Trigger – Part Number: CN35714
    Trigger
    Part Number: CN35714
      In Stock
    $5.95
  • 129
    Spring 3282 – Part Number: KK23282
    Spring 3282
    Part Number: KK23282
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 131
    Ratchet B – Part Number: CN36319
    Ratchet B
    Part Number: CN36319
      Special Order
    $51.39
  • 133
    Com Spring 3332 – Part Number: KK23332
    Com Spring 3332
    Part Number: KK23332
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 134
    Step Pin 1839 – Part Number: FF41839
    Step Pin 1839
    Part Number: FF41839
      Special Order
    $20.36
  • 135
    Screw M6x32 – Part Number: BB40438
    Screw M6x32
    Part Number: BB40438
      Special Order
    $5.95
  • 136
    Hanger – Part Number: CN36332
    Hanger
    Part Number: CN36332
      Special Order
    $87.35
  • 137
    Swivel Joint – Part Number: CN70572
    Swivel Joint
    Part Number: CN70572
      Special Order
    $115.13
  • 138
    Door – Part Number: CN36318
    Door
    Part Number: CN36318
      Special Order
    $218.11
  • 200
    O-Ring Kit – Part Number: CN81072
    O-Ring Kit
    Part Number: CN81072
      In Stock
    $63.11
  • 201
    Trigger Valve Kit – Part Number: CN81010
    Trigger Valve Kit
    Part Number: CN81010
      Special Order
    $47.16
  • 202
    Arm Guide Kit Cn565D – Part Number: CN81012
    Arm Guide Kit Cn565D
    Part Number: CN81012
      Special Order
    $37.16
  • 203
    Sequential Trip Kit – Part Number: CN80535
    Sequential Trip Kit
    Part Number: CN80535
      Special Order
    $74.25
  • 204
    Door Kit For Plastic Sheet Collated – Part Number: CN81071
    Door Kit For Plastic Sheet Collated
    Part Number: CN81071
      Special Order
    $347.21
  • 205
    Hanger Kit – Part Number: CN81068
    Hanger Kit
    Part Number: CN81068
      Special Order
    $88.65

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
