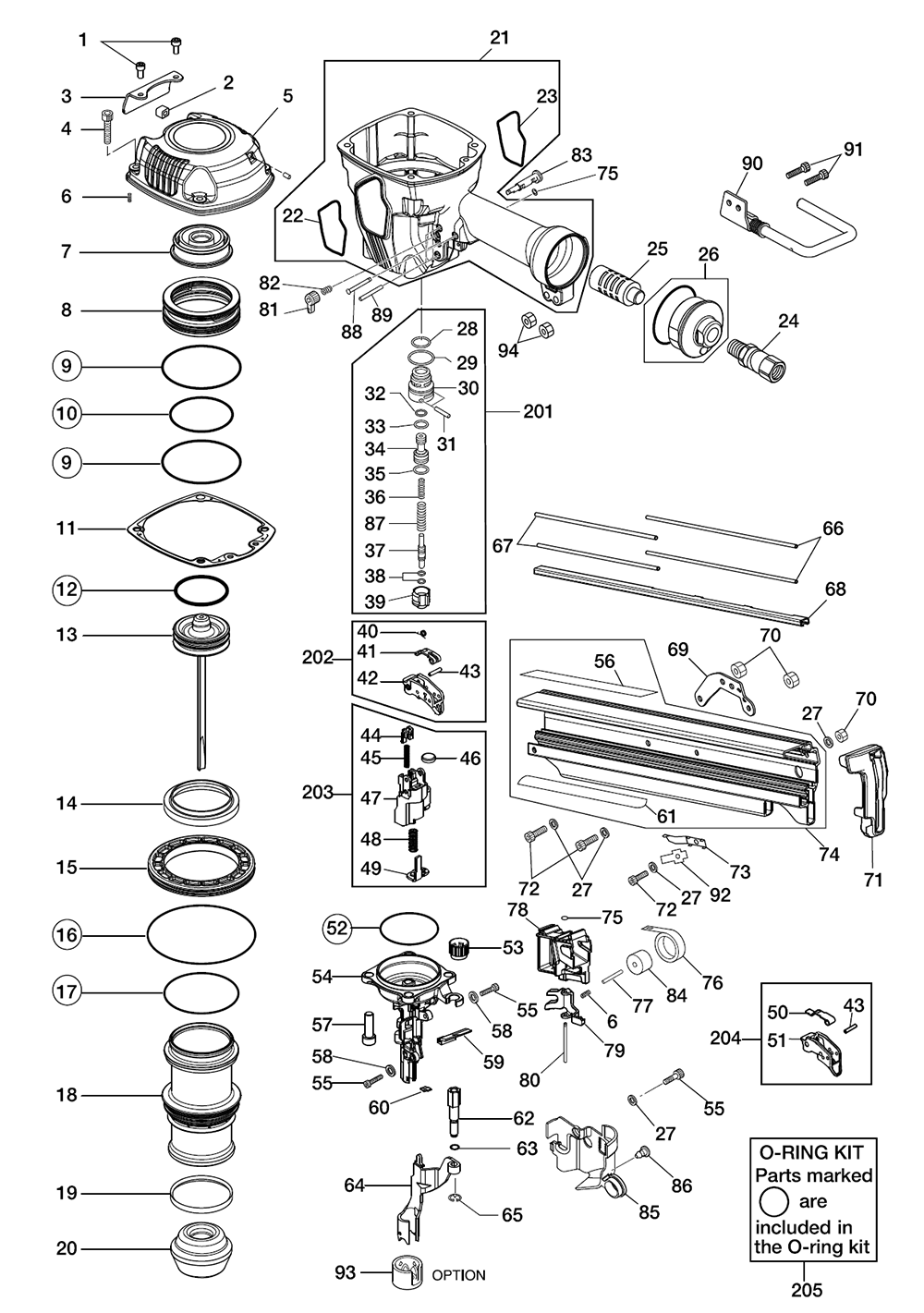

Fig-0 Diagram and Parts List for  Max Nailer
Fig-0
Previous Showing All Parts Next
Fig-0
Fig-0 Diagram and Parts List for  Max Nailer
  • 1
    Screw 5x12 – Part Number: KN12666
    Screw 5x12
    Part Number: KN12666
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 2
    Exhaust Guide – Part Number: KN12678
    Exhaust Guide
    Part Number: KN12678
      Special Order
    $5.95
  • 3
    Exhaust Cover – Part Number: KN12194
    Exhaust Cover
    Part Number: KN12194
      Special Order
    $8.86
  • 4
    Screw 6X28 – Part Number: KN12669
    Screw 6X28
    Part Number: KN12669
      In Stock
    $5.95
  • 5
    Cylinder Cap Unit – Part Number: KN70168
    Cylinder Cap Unit
    Part Number: KN70168
      Special Order
    $83.08
  • 6
    Compression Spring – Part Number: KK24182
    Compression Spring
    Part Number: KK24182
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 7
    Piston Stop – Part Number: CN38169
    Piston Stop
    Part Number: CN38169
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $14.70
  • 8
    Head Valve Piston – Part Number: KN12656
    Head Valve Piston
    Part Number: KN12656
      Special Order
    $66.55
  • 9
    O-ring As568-150 – Part Number: KN12650
    O-ring As568-150
    Part Number: KN12650
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 10
    O-ring As568-142 – Part Number: KN12645
    O-ring As568-142
    Part Number: KN12645
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    Cylinder Cap Seal Unit – Part Number: KN70142
    $33.58
  • 12
    O-ring 4.5x48.8 – Part Number: KN12613
    O-ring 4.5x48.8
    Part Number: KN12613
      On Order
    Minimum Quantity of 2 required
    $8.18
  • 13
    Main Piston Unit – Part Number: KN70164
    Main Piston Unit
    Part Number: KN70164
      On Order
    $132.44
  • 14
    Cylinder Seal – Part Number: KN12628
    Cylinder Seal
    Part Number: KN12628
      In Stock
    $19.96
  • 15
    Cylinder Ring – Part Number: KN12190
    Cylinder Ring
    Part Number: KN12190
      In Stock
    $9.42
  • 16
    O-ring 1ag100 – Part Number: KN12649
    O-ring 1ag100
    Part Number: KN12649
      In Stock
    Minimum Quantity of 2 required
    $8.18
  • 17
    O-Ring 1Ag70 – Part Number: KN12648
    O-Ring 1Ag70
    Part Number: KN12648
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 18
    Cylinder – Part Number: KN12634
    Cylinder
    Part Number: KN12634
      No Longer Available
  • 19
    Check Pawl – Part Number: KN12614
    Check Pawl
    Part Number: KN12614
      In Stock
    $6.38
  • 20
    Bumper – Part Number: KN12193
    Bumper
    Part Number: KN12193
      In Stock
    $27.92
  • 21
    Frame – Part Number: KN81069
    Frame
    Part Number: KN81069
      Special Order
    $194.34
  • 22
    Name Label A – Part Number: KN12205
    Name Label A
    Part Number: KN12205
      No Longer Available
  • 23
    Name Label B – Part Number: KN12206
    Name Label B
    Part Number: KN12206
      Special Order
    $14.28
  • 24
    Swivel Plug Fmp38 – Part Number: TT05426
    Swivel Plug Fmp38
    Part Number: TT05426
      In Stock
    $88.17
  • 25
    End Cap Filter Sa-10 – Part Number: CN35685
    End Cap Filter Sa-10
    Part Number: CN35685
      In Stock
    $22.66
  • 26
    End Cap – Part Number: KN81039
    End Cap
    Part Number: KN81039
      In Stock
    $43.24
  • 27
    Washer 1-5 – Part Number: EE31121
    Washer 1-5
    Part Number: EE31121
      No Longer Available
  • 28
    O-Ring 1Ap12 – Part Number: KN12643
    O-Ring 1Ap12
    Part Number: KN12643
      Special Order
    $5.95
  • 29
    O-Ring 1Ap20 – Part Number: KN12644
    O-Ring 1Ap20
    Part Number: KN12644
      No Longer Available
  • 30
    Trigger Valve Housing – Part Number: CN33909
    Trigger Valve Housing
    Part Number: CN33909
      Special Order
    $7.98
  • 31
    Straight Pin 2660 – Part Number: KN12660
    Straight Pin 2660
    Part Number: KN12660
      Special Order
    $5.95
  • 32
    O-Ring 1Ap6 – Part Number: KN12642
    O-Ring 1Ap6
    Part Number: KN12642
      Special Order
    $5.95
  • 33
    O-ring 1bp7 – Part Number: HH11209
    O-ring 1bp7
    Part Number: HH11209
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 34
    Pilot Valve – Part Number: CN31589
    Pilot Valve
    Part Number: CN31589
      In Stock
    $9.88
  • 35
    O-Ring 1Ap9 – Part Number: KN12641
    O-Ring 1Ap9
    Part Number: KN12641
      No Longer Available
  • 36
    Compression Spring 2654 – Part Number: KN12654
    Compression Spring 2654
    Part Number: KN12654
      Special Order
    $5.95
  • 37
    Trigger Valve Stem – Part Number: KN12658
    Trigger Valve Stem
    Part Number: KN12658
      In Stock
    $12.80
  • 38
    O-Ring 1B 1.4X2.5 – Part Number: KN12647
    O-Ring 1B 1.4X2.5
    Part Number: KN12647
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 39
    Trigger Valve Cap – Part Number: CN33910
    Trigger Valve Cap
    Part Number: CN33910
      In Stock
    $5.95
  • 40
    Spring 3404 – Part Number: KK33404
    Spring 3404
    Part Number: KK33404
      Special Order
    $10.63
  • 41
    Contact Lever Ds – Part Number: KN12729
    Contact Lever Ds
    Part Number: KN12729
      Special Order
    $16.38
  • 42
    St Trigger – Part Number: CN35648
    St Trigger
    Part Number: CN35648
      Special Order
    $7.76
  • 43
    Spring Pin 2x16 – Part Number: FF22402
    Spring Pin 2x16
    Part Number: FF22402
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 44
    Trigger Pusher – Part Number: KN12734
    Trigger Pusher
    Part Number: KN12734
      Special Order
    $7.33
  • 45
    Compression Spring 3129 – Part Number: KK23129
    Compression Spring 3129
    Part Number: KK23129
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 46
    Exhaust Seal – Part Number: KN12618
    Exhaust Seal
    Part Number: KN12618
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 47
    Arm Guide – Part Number: KN12730
    Arm Guide
    Part Number: KN12730
      Special Order
    $6.72
  • 48
    Comp Spring 3973 – Part Number: KK23973
    Comp Spring 3973
    Part Number: KK23973
      Special Order
    $12.62
  • 49
    Contact Arm A – Part Number: KN12731
    Contact Arm A
    Part Number: KN12731
      Special Order
    $35.28
  • 50
    Contact Lever Ct – Part Number: KN12728
    Contact Lever Ct
    Part Number: KN12728
      Special Order
    $31.92
  • 51
    Trigger – Part Number: CN35714
    Trigger
    Part Number: CN35714
      In Stock
    $5.95
  • 52
    O-Ring As568-144 – Part Number: KN12651
    O-Ring As568-144
    Part Number: KN12651
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Adjust Dial – Part Number: KN12200
    Adjust Dial
    Part Number: KN12200
      Special Order
    $5.95
  • 54
    Nose Unit – Part Number: KN70172
    Nose Unit
    Part Number: KN70172
      Special Order
    $248.13
  • 55
    Screw 5X10 – Part Number: KN12668
    Screw 5X10
    Part Number: KN12668
      Special Order
    $5.95
  • 56
    Warning Lavel – Part Number: KN12736
    Warning Lavel
    Part Number: KN12736
      Special Order
    $18.68
  • 57
    Screw 8X28 – Part Number: KN12670
    Screw 8X28
    Part Number: KN12670
      Special Order
    $5.95
  • 58
    Plane Washer 5.1X12X1.2 – Part Number: KN12619
    Plane Washer 5.1X12X1.2
    Part Number: KN12619
      Special Order
    $5.95
  • 59
    Magazine Guide B – Part Number: KN12617
    Magazine Guide B
    Part Number: KN12617
      Special Order
    $5.95
  • 60
    Magazine Guide A – Part Number: KN12616
    Magazine Guide A
    Part Number: KN12616
      Special Order
    $5.95
  • 61
    Name Label A – Part Number: KN12737
    Name Label A
    Part Number: KN12737
      Special Order
    $25.36
  • 62
    Contact Bolt – Part Number: KN12215
    Contact Bolt
    Part Number: KN12215
      Special Order
    $53.51
  • 63
    O-Ring 1A 1.5X5 – Part Number: KN12652
    O-Ring 1A 1.5X5
    Part Number: KN12652
      Special Order
    $5.95
  • 64
    Contact Arm B Unit – Part Number: KN70120
    Contact Arm B Unit
    Part Number: KN70120
      Special Order
    $77.82
  • 65
    E-Retaining Ring 5 – Part Number: KN12672
    E-Retaining Ring 5
    Part Number: KN12672
      Special Order
    $5.95
  • 66
    Nail Guide B – Part Number: KN12624
    Nail Guide B
    Part Number: KN12624
      Special Order
    $10.06
  • 67
    Nail Guide A – Part Number: KN12663
    Nail Guide A
    Part Number: KN12663
      Special Order
    $14.28
  • 68
    Nail Cover – Part Number: KN12629
    Nail Cover
    Part Number: KN12629
      Special Order
    $36.96
  • 69
    Tail Hanger – Part Number: KN12203
    Tail Hanger
    Part Number: KN12203
      On Order
    Minimum Quantity of 2 required
    $6.72
  • 70
    Special Nut M5 – Part Number: CC49411
    Special Nut M5
    Part Number: CC49411
      Special Order
    $5.95
  • 71
    Tail Cover – Part Number: KN12623
    Tail Cover
    Part Number: KN12623
      In Stock
    $19.30
  • 72
    Screw 5X14 – Part Number: KN12667
    Screw 5X14
    Part Number: KN12667
      Special Order
    $5.95
  • 73
    Nail Stopper – Part Number: KN12419
    Nail Stopper
    Part Number: KN12419
      Special Order
    $6.13
  • 74
    Magazine – Part Number: KN70184
    Magazine
    Part Number: KN70184
      In Stock
    $194.71
  • 75
    Rubber Washer 1.8x6.2 – Part Number: EE39609
    Rubber Washer 1.8x6.2
    Part Number: EE39609
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 76
    Spiral Spring 2640 – Part Number: KN12640
    Spiral Spring 2640
    Part Number: KN12640
      In Stock
    $37.27
  • 77
    Parallel Pin 2661 – Part Number: KN12661
    Parallel Pin 2661
    Part Number: KN12661
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 78
    Pusher Holder – Part Number: KN12625
    Pusher Holder
    Part Number: KN12625
      Special Order
    $19.30
  • 79
    Pusher – Part Number: KN12633
    Pusher
    Part Number: KN12633
      Special Order
    $81.05
  • 80
    Parallel Pin 2662 – Part Number: KN12662
    Parallel Pin 2662
    Part Number: KN12662
      Special Order
    $5.95
  • 81
    Trigger Lock Lever – Part Number: KN12622
    Trigger Lock Lever
    Part Number: KN12622
      Special Order
    $7.56
  • 82
    Compression Spring 3507 – Part Number: KK23507
    Compression Spring 3507
    Part Number: KK23507
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    Trigger Lock Dial – Part Number: KN12621
    Trigger Lock Dial
    Part Number: KN12621
      Special Order
    $5.95
  • 84
    Spring Collar – Part Number: KN12626
    Spring Collar
    Part Number: KN12626
      In Stock
    $5.95
  • 85
    Arm Cover – Part Number: KN12204
    Arm Cover
    Part Number: KN12204
      Special Order
    $8.18
  • 86
    Dust Cover Hook – Part Number: CN31083
    Dust Cover Hook
    Part Number: CN31083
      In Stock
    $5.95
  • 87
    Compression Spring 2655 – Part Number: KN12655
    Compression Spring 2655
    Part Number: KN12655
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 88
    Step Pin 1870 – Part Number: FF41870
    Step Pin 1870
    Part Number: FF41870
      Special Order
    $31.38
  • 89
    Roll Pin 3 x 30 – Part Number: FF21235
    Roll Pin 3 x 30
    Part Number: FF21235
      In Stock
    $5.95
  • 90
    Hook Assembly – Part Number: KN70182
    Hook Assembly
    Part Number: KN70182
      In Stock
    $83.07
  • 91
    Screw5x32 – Part Number: BB40470
    Screw5x32
    Part Number: BB40470
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 92
    Nail Stopper B – Part Number: KN12420
    Nail Stopper B
    Part Number: KN12420
      Special Order
    $5.95
  • 93
    Contact Tip – Part Number: KN11237
    Contact Tip
    Part Number: KN11237
      In Stock
    $12.92
  • 94
    Hexagon Nut With Flange M5 – Part Number: CN38310
    Hexagon Nut With Flange M5
    Part Number: CN38310
      Special Order
    $8.06
  • 201
    Trigger Valve Kit – Part Number: KN81017
    Trigger Valve Kit
    Part Number: KN81017
      On Order
    $46.96
  • 202
    Ds Trigger Assy – Part Number: KN70180
    Ds Trigger Assy
    Part Number: KN70180
      In Stock
    $50.24
  • 203
    Arm Guide Kit – Part Number: KN70187
    Arm Guide Kit
    Part Number: KN70187
      Special Order
    $83.07
  • 204
    Ct Trigger Assy – Part Number: KN70181
    Ct Trigger Assy
    Part Number: KN70181
      In Stock
    $49.73
  • 205
    O-ring Kit – Part Number: KN81074
    O-ring Kit
    Part Number: KN81074
      In Stock
    $58.80

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
