Max Nf255sf2-18 Nailer Replacement Parts For Model NF255SF2-18

We Sell Only Genuine Max Parts

Search Within Model

Questions & Answers for Max NF255SF2-18
Browse all Parts Search by Area

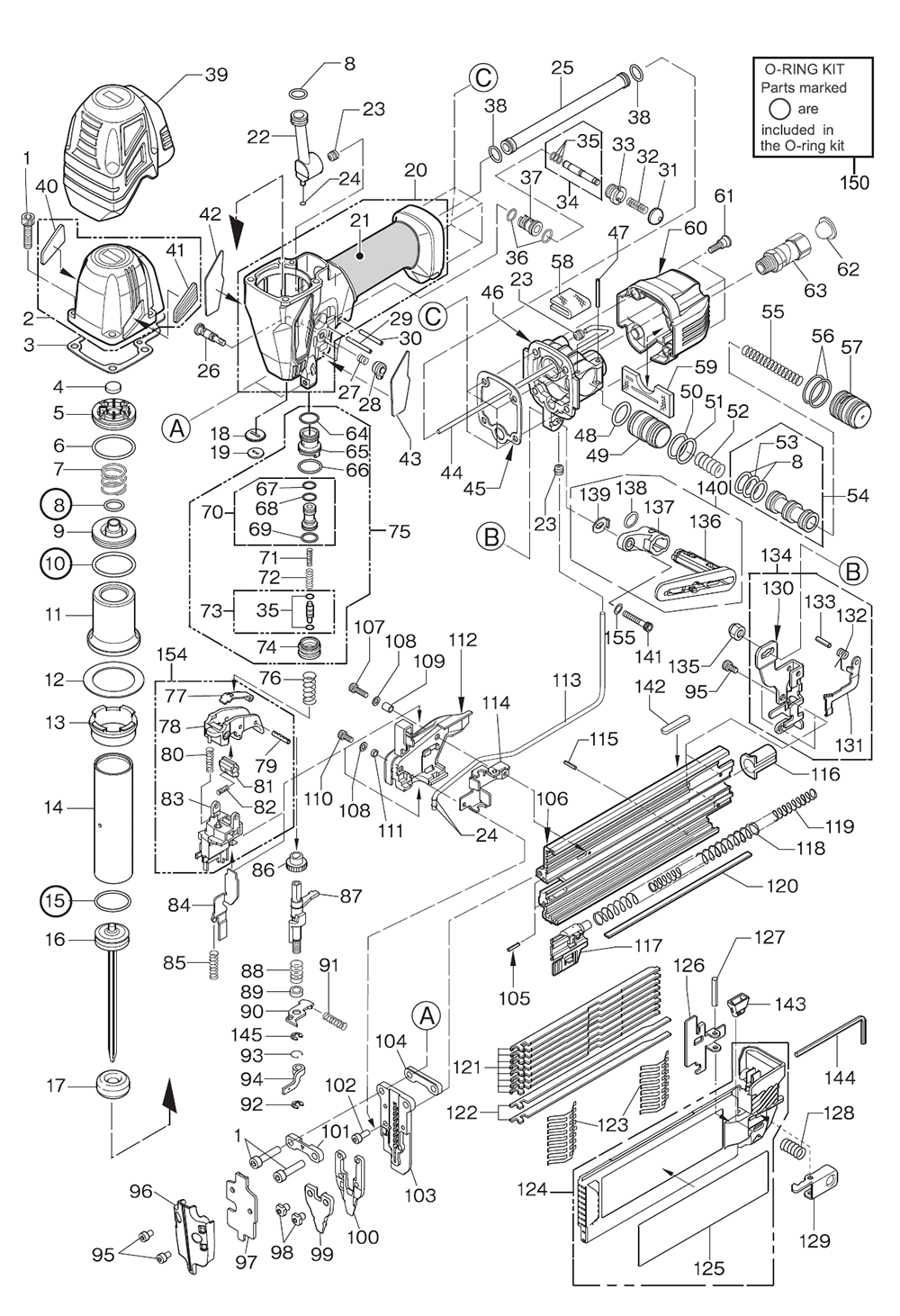

Fig-0 Diagram and Parts List for  Max Nailer
Fig-0
Previous Showing All Parts Next
Fig-0
Fig-0 Diagram and Parts List for  Max Nailer
  • 1
    Bolt 5x22 – Part Number: BB40401
    Bolt 5x22
    Part Number: BB40401
      In Stock
    $5.95
  • 2
    Cylinder Cap Assy – Part Number: TA81193
    Cylinder Cap Assy
    Part Number: TA81193
      Special Order
    $104.44
  • 3
    Cylinder Cap Seal – Part Number: TA17128
    Cylinder Cap Seal
    Part Number: TA17128
      No Longer Available
  • 4
    Exhaust Seal – Part Number: TA15144
    Exhaust Seal
    Part Number: TA15144
      In Stock
    $5.95
  • 5
    Head Valve Guide – Part Number: TA16079
    Head Valve Guide
    Part Number: TA16079
      No Longer Available
  • 6
    O-Ring A.2.4x26.8 – Part Number: HH19107
    O-Ring A.2.4x26.8
    Part Number: HH19107
      No Longer Available
  • 7
    Compression Spring 3723 – Part Number: KK23723
    Compression Spring 3723
    Part Number: KK23723
      Special Order
    $5.95
  • 8
    O-ring 1ap10a – Part Number: HH11132
    O-ring 1ap10a
    Part Number: HH11132
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 9
    Head Valve Piston – Part Number: TA16139
    Head Valve Piston
    Part Number: TA16139
      Special Order
    $20.63
  • 10
    O-Ring – Part Number: HH19102
    O-Ring
    Part Number: HH19102
      Special Order
    $5.95
  • 11
    Cylinder Seal – Part Number: TA17078
    Cylinder Seal
    Part Number: TA17078
      No Longer Available
  • 12
    Cylinder Washer – Part Number: TA17170
    Cylinder Washer
    Part Number: TA17170
      Special Order
    $5.95
  • 13
    Check Valve – Part Number: TA17132
    Check Valve
    Part Number: TA17132
      No Longer Available
  • 14
    Cylinder – Part Number: TA17052
    Cylinder
    Part Number: TA17052
      No Longer Available
  • 15
    O-Ring 3.5x21.7 – Part Number: HH19901
    O-Ring 3.5x21.7
    Part Number: HH19901
      Special Order
    $5.95
  • 16
    Main Piston Unit – Part Number: TA70258
    Main Piston Unit
    Part Number: TA70258
      Special Order
    $227.21
  • 17
    Bumper – Part Number: TA18449
    Bumper
    Part Number: TA18449
      Special Order
    $15.42
  • 18
    Nozzle A – Part Number: HA10848
    Nozzle A
    Part Number: HA10848
      Special Order
    $5.95
  • 19
    Nozzle B – Part Number: HA10849
    Nozzle B
    Part Number: HA10849
      Special Order
    $5.95
  • 20
    Body Assy – Part Number: TA81197
    Body Assy
    Part Number: TA81197
      Special Order
    $235.37
  • 21
    Grip Cover – Part Number: TA18436
    Grip Cover
    Part Number: TA18436
      Special Order
    $21.22
  • 22
    Pipe A – Part Number: TA18662
    Pipe A
    Part Number: TA18662
      Special Order
    $9.16
  • 23
    Duster Pipe Seal – Part Number: TA18665
    Duster Pipe Seal
    Part Number: TA18665
      Special Order
    $6.10
  • 24
    O-Ring 1A 1.2x4, – Part Number: HH11903
    O-Ring 1A 1.2x4,
    Part Number: HH11903
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 25
    Pipe B – Part Number: TA18663
    Pipe B
    Part Number: TA18663
      Special Order
    $5.95
  • 26
    Trigger Lock Lever – Part Number: CN35075
    Trigger Lock Lever
    Part Number: CN35075
      In Stock
    $5.95
  • 27
    Compression Spring 3507 – Part Number: KK23507
    Compression Spring 3507
    Part Number: KK23507
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 28
    Trigger Lock Dial – Part Number: HN12123
    Trigger Lock Dial
    Part Number: HN12123
      Special Order
    $5.95
  • 29
    Roll Pin 3x28 – Part Number: FF21254
    Roll Pin 3x28
    Part Number: FF21254
      Special Order
    $5.95
  • 30
    Roll Pin 3x26 – Part Number: FF21279
    Roll Pin 3x26
    Part Number: FF21279
      Special Order
    $5.95
  • 31
    Duster Button – Part Number: TA18667
    Duster Button
    Part Number: TA18667
      Special Order
    $5.95
  • 32
    Comp. Spring 9002 – Part Number: KK29002
    Comp. Spring 9002
    Part Number: KK29002
      Special Order
    $5.95
  • 33
    Duster Stem Cap – Part Number: TA18670
    Duster Stem Cap
    Part Number: TA18670
      Special Order
    $17.52
  • 34
    Duster Stem Assy – Part Number: TA81138
    Duster Stem Assy
    Part Number: TA81138
      Special Order
    $12.10
  • 35
    O-ring 1b1, 4x2,5 – Part Number: HH11901
    O-ring 1b1, 4x2,5
    Part Number: HH11901
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 36
    O-Ring 1.2X7 – Part Number: HH19782
    O-Ring 1.2X7
    Part Number: HH19782
      Special Order
    $5.95
  • 37
    Duster Stem Housing – Part Number: TA18669
    Duster Stem Housing
    Part Number: TA18669
      Special Order
    $5.95
  • 38
    O-Ring Ap11 – Part Number: HH11131
    O-Ring Ap11
    Part Number: HH11131
      Special Order
    $5.95
  • 39
    Cylinder Cap Protector – Part Number: TA18428
    Cylinder Cap Protector
    Part Number: TA18428
      Special Order
    $23.60
  • 40
    Fixed Rubber B – Part Number: TA18438
    Fixed Rubber B
    Part Number: TA18438
      Special Order
    $5.95
  • 41
    Fixed Rubber A – Part Number: TA18437
    Fixed Rubber A
    Part Number: TA18437
      Special Order
    $5.95
  • 42
    Logo Seal B – Part Number: TA19936
    Logo Seal B
    Part Number: TA19936
      Special Order
    $9.16
  • 43
    Logotype Label – Part Number: FS14384
    Logotype Label
    Part Number: FS14384
      Special Order
    $7.33
  • 44
    Duster Pipe A – Part Number: TA18664
    Duster Pipe A
    Part Number: TA18664
      Special Order
    $22.46
  • 45
    End Cap Seal – Part Number: TA17148
    End Cap Seal
    Part Number: TA17148
      No Longer Available
  • 46
    End Cap – Part Number: TA19986
    End Cap
    Part Number: TA19986
      Special Order
    $154.94
  • 47
    Spring Pin 3X22 – Part Number: FF21623
    Spring Pin 3X22
    Part Number: FF21623
      Special Order
    $5.95
  • 48
    O-Ring P12.5 – Part Number: HH11812
    O-Ring P12.5
    Part Number: HH11812
      Special Order
    $6.10
  • 49
    Relieve Valve – Part Number: TA18657
    Relieve Valve
    Part Number: TA18657
      Special Order
    $32.08
  • 50
    O-Ring A 1.5X15.5 – Part Number: HH19746
    O-Ring A 1.5X15.5
    Part Number: HH19746
      Special Order
    $5.95
  • 51
    O-Ring As568-015 – Part Number: HH14908
    O-Ring As568-015
    Part Number: HH14908
      Special Order
    $5.95
  • 52
    Comp. Spring 3998 – Part Number: KK23998
    Comp. Spring 3998
    Part Number: KK23998
      Special Order
    $5.95
  • 53
    O-Ring Bp10A – Part Number: HH11223
    O-Ring Bp10A
    Part Number: HH11223
      Special Order
    $5.95
  • 54
    Duster Valve Assy – Part Number: TA81134
    Duster Valve Assy
    Part Number: TA81134
      Special Order
    $15.12
  • 55
    Comp. Spring 3999 – Part Number: KK23999
    Comp. Spring 3999
    Part Number: KK23999
      Special Order
    $5.95
  • 56
    O-Ring A 1.5X16.7 – Part Number: HH19163
    O-Ring A 1.5X16.7
    Part Number: HH19163
      Special Order
    $5.95
  • 57
    Duster Valve Cap – Part Number: TA18658
    Duster Valve Cap
    Part Number: TA18658
      Special Order
    $5.95
  • 58
    Filter B – Part Number: TA18675
    Filter B
    Part Number: TA18675
      Special Order
    $5.95
  • 59
    FILTER A – Part Number: TA18661
    FILTER A
    Part Number: TA18661
      No Longer Available
  • 60
    Exhaust Cover – Part Number: TA18660
    Exhaust Cover
    Part Number: TA18660
      Special Order
    $12.10
  • 61
    Screw 4x13 – Part Number: TA17155
    Screw 4x13
    Part Number: TA17155
      Special Order
    $5.95
  • 62
    Pulg Cap – Part Number: CN34409
    Pulg Cap
    Part Number: CN34409
      Special Order
    $5.95
  • 63
    Swivel Joint – Part Number: CN70572
    Swivel Joint
    Part Number: CN70572
      Special Order
    $115.13
  • 64
    Special O-Ring 1A.1 5x11.5 – Part Number: HH19720
    Special O-Ring 1A.1 5x11.5
    Part Number: HH19720
      No Longer Available
  • 65
    Trigger Valve Housing – Part Number: TA16092
    Trigger Valve Housing
    Part Number: TA16092
      Special Order
    $5.95
  • 66
    Special O-Ring 1A.1.5x13.5 – Part Number: HH19721
    Special O-Ring 1A.1.5x13.5
    Part Number: HH19721
      Special Order
    $5.95
  • 67
    O-ring 1ap6 – Part Number: HH11119
    O-ring 1ap6
    Part Number: HH11119
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 68
    O-ring 1bp7 – Part Number: HH11209
    O-ring 1bp7
    Part Number: HH11209
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 69
    O-ring 1ap9 – Part Number: HH11113
    O-ring 1ap9
    Part Number: HH11113
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 70
    PILOT VALVE – Part Number: TA80182
    PILOT VALVE
    Part Number: TA80182
      No Longer Available
  • 71
    Comp. Spring 3983 – Part Number: KK23983
    Comp. Spring 3983
    Part Number: KK23983
      Special Order
    $5.95
  • 72
    Comp. Spring 3984 – Part Number: KK23984
    Comp. Spring 3984
    Part Number: KK23984
      Special Order
    $5.95
  • 73
    Trigger Valve Stem Assy – Part Number: TA81195
    Trigger Valve Stem Assy
    Part Number: TA81195
      Special Order
    $12.10
  • 74
    Trigger Valve Cap – Part Number: TA18439
    Trigger Valve Cap
    Part Number: TA18439
      Special Order
    $5.95
  • 75
    Trigger Valve Kit – Part Number: TA81116
    Trigger Valve Kit
    Part Number: TA81116
      Special Order
    $35.71
  • 76
    Comp. Spring 9010 – Part Number: KK29010
    Comp. Spring 9010
    Part Number: KK29010
      Special Order
    $5.95
  • 77
    Relief Valve Housing Cn65023 – Part Number: TA10970
    Relief Valve Housing Cn65023
    Part Number: TA10970
      Special Order
    $12.10
  • 78
    Trigger – Part Number: CN36293
    Trigger
    Part Number: CN36293
      Special Order
    $16.96
  • 79
    Roll Pin 3x12 – Part Number: FF22412
    Roll Pin 3x12
    Part Number: FF22412
      Special Order
    $5.95
  • 80
    Spring 3282 – Part Number: KK23282
    Spring 3282
    Part Number: KK23282
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 81
    Contact Lever B – Part Number: TA18191
    Contact Lever B
    Part Number: TA18191
      Special Order
    $32.08
  • 82
    Comp. Spring 3957 – Part Number: KK23957
    Comp. Spring 3957
    Part Number: KK23957
      Special Order
    $5.95
  • 83
    Arm Guide – Part Number: TA18450
    Arm Guide
    Part Number: TA18450
      Special Order
    $5.95
  • 84
    Idling Preventive Arm – Part Number: TA18458
    Idling Preventive Arm
    Part Number: TA18458
      Special Order
    $20.63
  • 85
    Comp. Spring 3970 – Part Number: KK23970
    Comp. Spring 3970
    Part Number: KK23970
      Special Order
    $5.95
  • 86
    Adjust Dial – Part Number: TA18193
    Adjust Dial
    Part Number: TA18193
      Special Order
    $5.95
  • 87
    Adjust Bolt Unit – Part Number: HA70224
    Adjust Bolt Unit
    Part Number: HA70224
      Special Order
    $15.78
  • 88
    Comp. Spring 9006 – Part Number: KK29006
    Comp. Spring 9006
    Part Number: KK29006
      Special Order
    $5.95
  • 89
    Plain Washer 6.1X8.6X2 – Part Number: EE39180
    Plain Washer 6.1X8.6X2
    Part Number: EE39180
      Special Order
    $6.66
  • 90
    Idling Preventive Lever – Part Number: HA10841
    Idling Preventive Lever
    Part Number: HA10841
      Special Order
    $5.95
  • 91
    Comp. Spring 9007 – Part Number: KK29007
    Comp. Spring 9007
    Part Number: KK29007
      Special Order
    $5.95
  • 92
    E-Ring 3.2 – Part Number: JJ10103
    E-Ring 3.2
    Part Number: JJ10103
      Special Order
    $5.95
  • 93
    Nut Stopper – Part Number: HN10609
    Nut Stopper
    Part Number: HN10609
      Special Order
    $7.33
  • 94
    Duster Pipe B – Part Number: TA18626
    Duster Pipe B
    Part Number: TA18626
      Special Order
    $26.02
  • 95
    Bolt 4 x 6 – Part Number: BB40448
    Bolt 4 x 6
    Part Number: BB40448
      Special Order
    $5.95
  • 96
    Driver Guide Cover – Part Number: HA18657
    Driver Guide Cover
    Part Number: HA18657
      Special Order
    $5.95
  • 97
    Driver Guide – Part Number: HA18628
    Driver Guide
    Part Number: HA18628
      Special Order
    $106.37
  • 98
    Screw 5x6 – Part Number: TA17056
    Screw 5x6
    Part Number: TA17056
      No Longer Available
  • 99
    Contact Nose A – Part Number: HA18649
    Contact Nose A
    Part Number: HA18649
      Special Order
    $109.70
  • 100
    Contact Nose B – Part Number: HA18752
    Contact Nose B
    Part Number: HA18752
      Special Order
    $86.17
  • 101
    Driver Guide A – Part Number: HA18632
    Driver Guide A
    Part Number: HA18632
      Special Order
    $13.96
  • 102
    Bolt 4x12 – Part Number: BB40441
    Bolt 4x12
    Part Number: BB40441
      Special Order
    $5.95
  • 103
    Wear Plate Unit – Part Number: HA70209
    Wear Plate Unit
    Part Number: HA70209
      Special Order
    $283.00
  • 104
    Spacer – Part Number: HA18640
    Spacer
    Part Number: HA18640
      Special Order
    $34.48
  • 105
    Pin 1578 – Part Number: FF31578
    Pin 1578
    Part Number: FF31578
      Special Order
    $5.95
  • 106
    Magazine – Part Number: TA18673
    Magazine
    Part Number: TA18673
      Special Order
    $180.12
  • 107
    Hex. Bolt 3X12 – Part Number: BB40455
    Hex. Bolt 3X12
    Part Number: BB40455
      Special Order
    $5.95
  • 108
    Washer 3 – Part Number: EE33115
    Washer 3
    Part Number: EE33115
      Special Order
    $5.95
  • 109
    Pin 1684 – Part Number: FF51684
    Pin 1684
    Part Number: FF51684
      Special Order
    $5.95
  • 110
    Bolt 3x8 – Part Number: BB40410
    Bolt 3x8
    Part Number: BB40410
      Special Order
    $5.95
  • 111
    Pin 1668 – Part Number: FF51668
    Pin 1668
    Part Number: FF51668
      Special Order
    $5.95
  • 112
    Arm Cover – Part Number: TA18672
    Arm Cover
    Part Number: TA18672
      Special Order
    $7.86
  • 113
    Duster Pipe B – Part Number: TA18671
    Duster Pipe B
    Part Number: TA18671
      Special Order
    $23.60
  • 114
    Cover Unit – Part Number: TA70288
    Cover Unit
    Part Number: TA70288
      Special Order
    $48.42
  • 115
    Pin 3 X 6 – Part Number: FF21202
    Pin 3 X 6
    Part Number: FF21202
      No Longer Available
  • 116
    Spring Collar – Part Number: HA10840
    Spring Collar
    Part Number: HA10840
      Special Order
    $5.95
  • 117
    Pusher Assy – Part Number: HA81062
    Pusher Assy
    Part Number: HA81062
      Special Order
    $19.36
  • 118
    Comp. Spring 3979 – Part Number: KK23979
    Comp. Spring 3979
    Part Number: KK23979
      Special Order
    $5.95
  • 119
    Comp. Spring 3978 – Part Number: KK23978
    Comp. Spring 3978
    Part Number: KK23978
      Special Order
    $5.95
  • 120
    Bar – Part Number: HA10834
    Bar
    Part Number: HA10834
      Special Order
    $5.95
  • 121
    Retaining Bar – Part Number: HA10837
    Retaining Bar
    Part Number: HA10837
      Special Order
    $5.95
  • 122
    Pusher Guide – Part Number: TA15091
    Pusher Guide
    Part Number: TA15091
      Special Order
    $9.16
  • 123
    Plate Spring – Part Number: TA16112
    Plate Spring
    Part Number: TA16112
      No Longer Available
  • 124
    SLIDER LABEL ASSY – Part Number: TA81418
    SLIDER LABEL ASSY
    Part Number: TA81418
      No Longer Available
  • 125
    Model Name Label – Part Number: TA19955
    Model Name Label
    Part Number: TA19955
      Special Order
    $46.20
  • 126
    Lock Release Plate – Part Number: TA16113
    Lock Release Plate
    Part Number: TA16113
      Special Order
    $5.95
  • 127
    Roll Pin – Part Number: FF21229
    Roll Pin
    Part Number: FF21229
      Special Order
    $5.95
  • 128
    Compression Spring 3660 – Part Number: KK23660
    Compression Spring 3660
    Part Number: KK23660
      Special Order
    $5.95
  • 129
    Click Lever – Part Number: TA16114
    Click Lever
    Part Number: TA16114
      No Longer Available
  • 130
    Tail Hanger Assy – Part Number: HA10839
    Tail Hanger Assy
    Part Number: HA10839
      Special Order
    $23.03
  • 131
    Pusher Hook – Part Number: TA16110
    Pusher Hook
    Part Number: TA16110
      Special Order
    $7.33
  • 132
    Torsion Spring 3251 – Part Number: KK33251
    Torsion Spring 3251
    Part Number: KK33251
      Special Order
    $5.95
  • 133
    Roll Pin 3x12 – Part Number: FF21234
    Roll Pin 3x12
    Part Number: FF21234
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 134
    Tail Hanger Assy – Part Number: HA81016
    Tail Hanger Assy
    Part Number: HA81016
      Special Order
    $45.18
  • 135
    Special Nut M5 – Part Number: CC49411
    Special Nut M5
    Part Number: CC49411
      Special Order
    $5.95
  • 136
    Hook B – Part Number: HA18583
    Hook B
    Part Number: HA18583
      Special Order
    $8.48
  • 137
    Hook A – Part Number: HA18584
    Hook A
    Part Number: HA18584
      No Longer Available
  • 138
    O-Ring 3 P10 – Part Number: HH11401
    O-Ring 3 P10
    Part Number: HH11401
      No Longer Available
  • 139
    Hook C – Part Number: HA10847
    Hook C
    Part Number: HA10847
      No Longer Available
  • 140
    Variable Width Hook Kit – Part Number: HA81124
    Variable Width Hook Kit
    Part Number: HA81124
      Special Order
    $27.82
  • 141
    Bolt 5x28 – Part Number: BB40460
    Bolt 5x28
    Part Number: BB40460
      In Stock
    $5.95
  • 142
    Protect Rubber – Part Number: TA18316
    Protect Rubber
    Part Number: TA18316
      Special Order
    $5.95
  • 143
    Contact Tip – Part Number: PJ15967
    Contact Tip
    Part Number: PJ15967
      Special Order
    $5.95
  • 144
    Hex, Bar Wrench 3 – Part Number: TT15405
    Hex, Bar Wrench 3
    Part Number: TT15405
      No Longer Available
  • 145
    E-Ring 4 – Part Number: JJ10101
    E-Ring 4
    Part Number: JJ10101
      No Longer Available
  • 150
    O-Ring Kit Nf255 – Part Number: TA81047
    O-Ring Kit Nf255
    Part Number: TA81047
      No Longer Available
  • 154
    Trigger Arm Guide Kit Assy – Part Number: HA81200
    Trigger Arm Guide Kit Assy
    Part Number: HA81200
      Special Order
    $87.72
  • 155
    Washer 1-5 – Part Number: EE31121
    Washer 1-5
    Part Number: EE31121
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
